Répartition d'urgence multi-sites : Contrôle central et résilience locale

Une entreprise exploite un centre de répartition central, trois usines de production et plusieurs sous-stations distantes. En fonctionnement normal, les appels, alarmes, groupes radio et tâches de radiomessagerie sont coordonnés via une plateforme unique. Les répartiteurs du siège peuvent surveiller les terminaux de terrain, communiquer avec les équipes locales et soutenir les incidents sur chaque site connecté.

Cependant, si la liaison WAN vers une usine est interrompue, la communication d'urgence sur ce site ne peut pas s'arrêter tant que le réseau central n'est pas rétabli. Les travailleurs doivent toujours pouvoir appeler la salle de contrôle locale, les opérateurs doivent émettre des consignes de sécurité et les utilisateurs radio doivent continuer à se coordonner à l'intérieur du site affecté.

Le défi de conception n'est donc pas simplement de connecter plusieurs sites. Il s'agit de combiner la coordination centralisée avec une autonomie locale suffisante. En fonctionnement normal, la plateforme centrale offre une visibilité unifiée et un contrôle intersites. En cas de panne, chaque site critique conserve les fonctions de communication nécessaires pour protéger les personnes et maintenir les opérations essentielles.

Où la répartition centralisée devient vulnérable

La répartition centralisée simplifie la gestion d'une organisation distribuée. Les numéros de poste, canaux radio, zones de diffusion, droits d'utilisateur, enregistrements et journaux d'événements peuvent être maintenus dans une structure unique. Le siège peut visualiser l'activité sur l'ensemble du réseau et coordonner les ressources lorsqu'un incident affecte plusieurs sites.

Ce modèle fonctionne efficacement tant que les serveurs centraux et les voies de communication restent disponibles. Le risque apparaît lorsque chaque service local dépend d'une plateforme distante. Une coupure de fibre, une panne de routeur, une interruption de VPN, une erreur de pare-feu ou une défaillance du serveur central peuvent isoler un site, même si ses commutateurs locaux, téléphones, interphones et haut-parleurs sont toujours opérationnels.

La dépendance peut aussi être moins évidente. Un téléphone local peut sembler appeler un autre appareil dans la même installation alors que sa signalisation SIP et ses médias sont en réalité acheminés via un centre de données distant. En cas de panne WAN, un chemin de communication qui aurait pu rester interne au site est perdu inutilement.

Une architecture résiliente sépare la gestion centralisée de l'exploitation locale essentielle. Le centre central coordonne le réseau, mais il n'est pas le seul site capable de traiter chaque appel d'urgence, diffusion ou alarme.

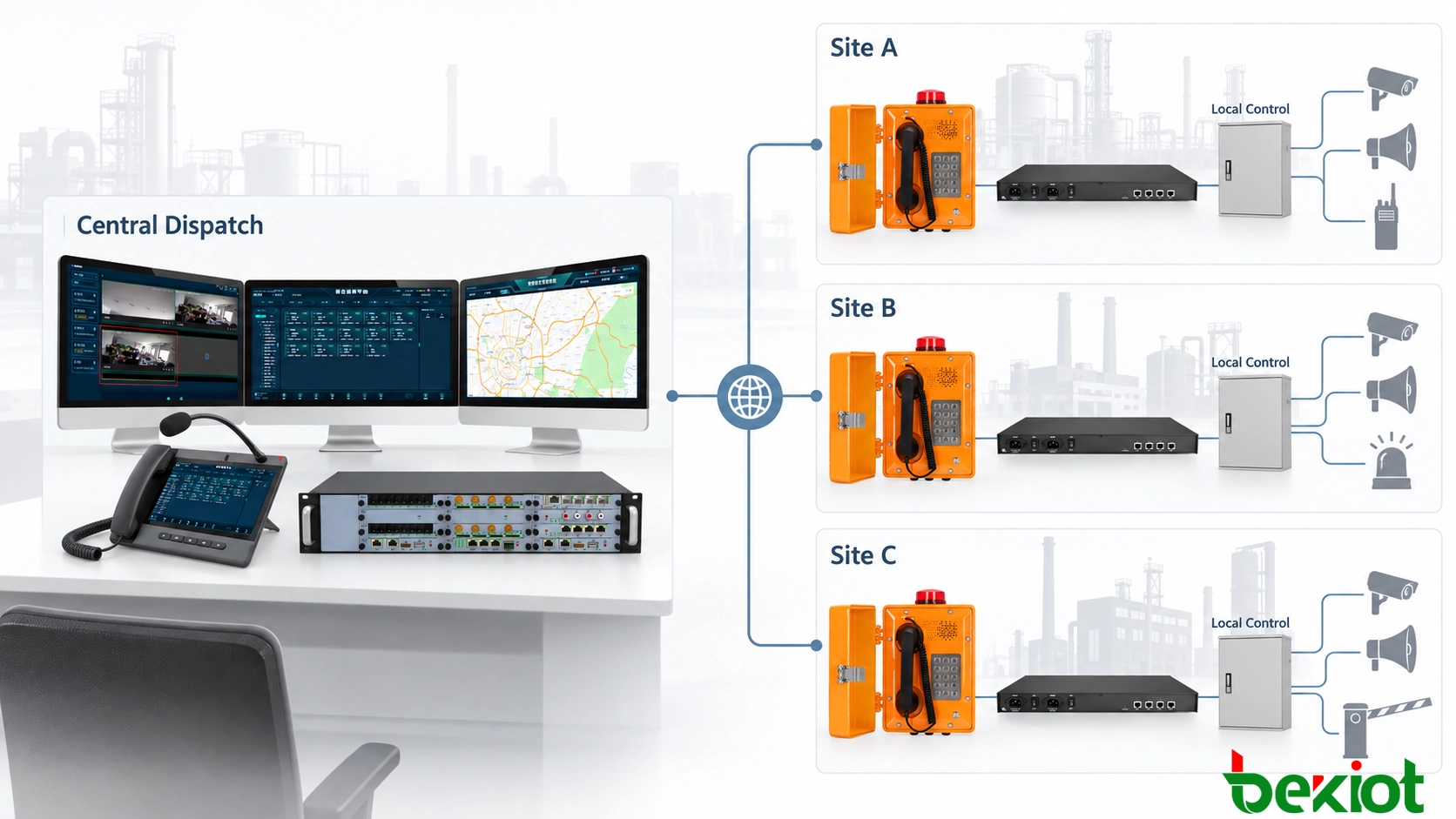

Couches de communication centrale, de site et de terrain

Un système pratique multi-sites peut être divisé en une couche de commandement central, une couche de contrôle de site et une couche de communication de terrain. Chaque couche joue un rôle différent pendant le fonctionnement normal, l'isolement du site et la récupération du système.

Couche de commandement central

La couche centrale assure la coordination à l'échelle de l'organisation. Elle peut inclure la plateforme de répartition principale, les serveurs SIP centraux, les services d'enregistrement, les applications SIG, la gestion des alarmes, les bases de données système et les consoles d'opérateur.

Les répartiteurs autorisés peuvent communiquer avec les utilisateurs de tout site connecté, sélectionner des groupes radio, établir des conférences intersites, lancer des diffusions et consulter les événements de plusieurs installations. L'administration centrale gère également les plans de numérotation, les rôles utilisateur, les politiques de routage et les configurations communes du système.

Couche de contrôle de site

Chaque site critique dispose d'une capacité de contrôle local définie. Selon la taille et le risque de l'installation, celle-ci peut être fournie par un serveur SIP local, une passerelle de survie, un contrôleur de répartition compact, un serveur de radiomessagerie ou un dispositif de communication intégré.

La couche site maintient les fonctions requises lorsque les services centraux ne sont pas joignables. Elle peut enregistrer les terminaux essentiels, traiter les appels internes, router les numéros d'urgence, recevoir les entrées d'alarme, connecter les canaux radio locaux et activer les zones de diffusion sélectionnées.

Le système local n'a pas besoin de reproduire toutes les fonctions centrales. Les rapports à l'échelle de l'organisation, la gestion d'annuaire globale et la coordination des ressources intersites peuvent rester indisponibles pendant l'isolement. L'objectif de la résilience locale est de préserver la communication essentielle, et non de créer un second siège complet sur chaque site.

Couche de communication de terrain

La couche terrain comprend les téléphones industriels, les postes d'appel d'urgence, les interphones SIP, les microphones de diffusion, les haut-parleurs à pavillon, les passerelles radio, les radios portatives et les interfaces d'alarme. Ces dispositifs relient les travailleurs et le public au point de contrôle approprié.

Les communications qui débutent et se terminent dans la même installation sont mieux conservées sur le réseau local chaque fois que l'architecture le permet. Un appel entre un téléphone de terrain et la salle de contrôle locale ne doit pas dépendre inutilement d'un centre de données distant. La signalisation locale et le routage des médias réduisent la dépendance au WAN et évitent des délais supplémentaires.

Solution associée : Système de communication convergente

Responsabilités de contrôle pendant le fonctionnement normal

Lorsque tous les services sont disponibles, le centre de répartition central maintient la vue d'ensemble opérationnelle. Il surveille l'enregistrement des terminaux, l'état du réseau, les appels actifs, les alarmes et l'activité des opérateurs sur les sites connectés.

Les répartiteurs centraux peuvent communiquer directement avec les salles de contrôle locales ou les utilisateurs de terrain. Ils peuvent également créer des groupes de communication temporaires incluant des téléphones, des utilisateurs radio et des équipes d'intervention mobiles de différents sites. Cela devient important lorsqu'un incident nécessite du personnel ou du matériel de plusieurs sites.

Les opérateurs locaux conservent l'autorité sur les événements confinés à leur propre installation. Une demande de maintenance, une alarme mineure d'équipement ou un avis de sécurité spécifique au site peuvent être traités localement pendant que le siège surveille l'événement. Cela réduit les interventions centrales inutiles et permet aux personnes les plus proches de l'incident de réagir immédiatement.

Les responsabilités doivent être définies avant le déploiement. La conception du système doit identifier les fonctions qui relèvent du siège, celles qui restent sous contrôle local et les conditions permettant le transfert d'autorité d'un niveau à l'autre.

L'autorité centrale ne doit pas retarder un avertissement local. Si un détecteur de gaz se déclenche dans une usine, l'opérateur local doit avoir un accès immédiat aux zones de diffusion concernées, même si le siège n'a pas encore examiné l'incident. Parallèlement, la répartition centrale peut avoir besoin d'autorité pour émettre des instructions sur plusieurs sites lorsque l'événement devient régional.

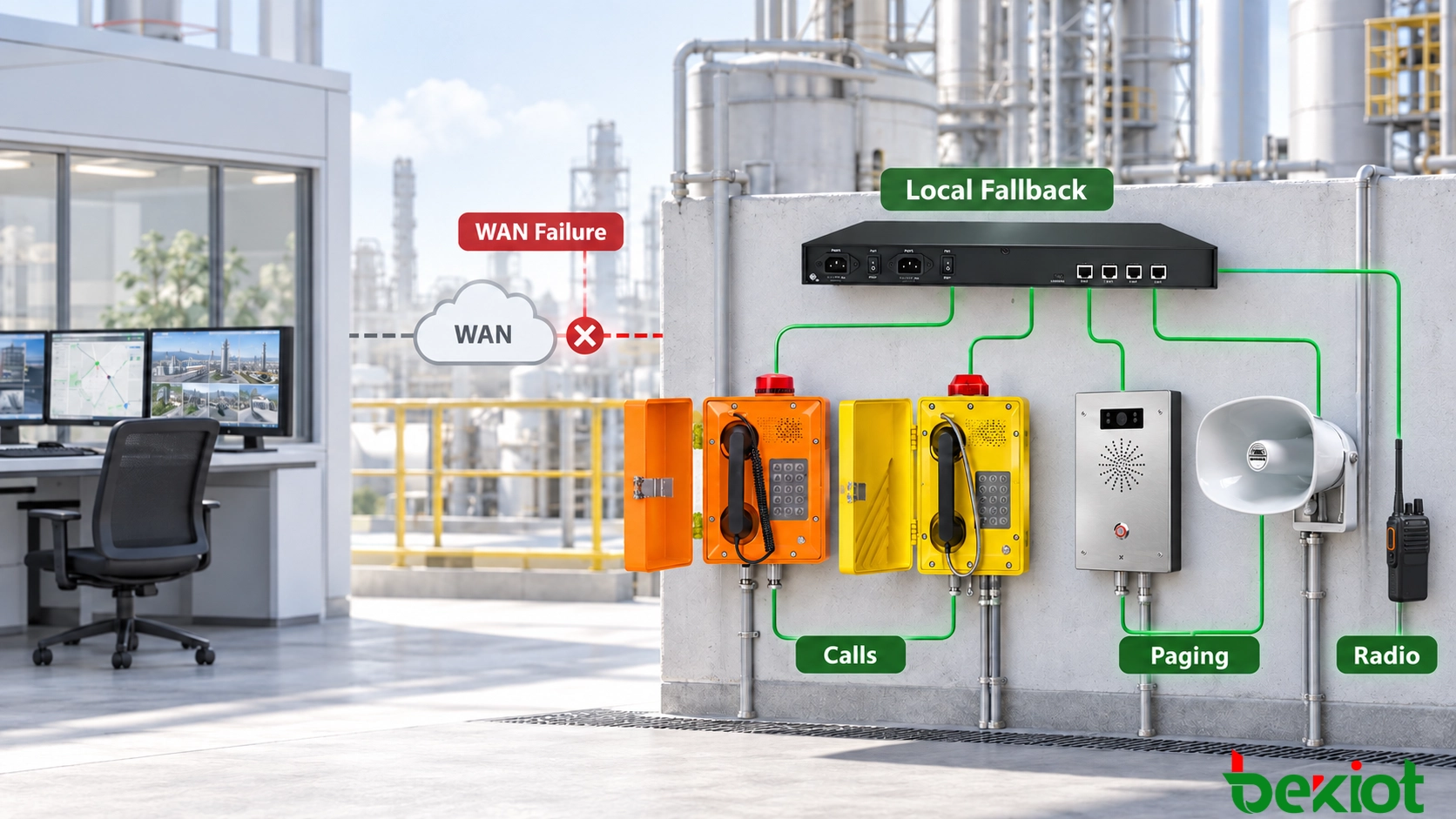

Transition du contrôle central vers l'exploitation locale

Le basculement local commence lorsqu'un site ne peut plus joindre le service de communication central. Le système doit distinguer une panne réelle d'un bref retard ou d'une perte de paquets temporaire. Une décision basée sur une seule absence de réponse peut créer des commutations inutiles.

Les contrôles de santé peuvent combiner l'état d'enregistrement SIP, les signaux de vie des serveurs, la surveillance des routes et l'accessibilité du réseau. Le système local n'initie le basculement qu'après que les conditions configurées sont remplies.

Une transition typique suit cette séquence :

1. Le site détecte la perte du serveur central principal ou de la connexion WAN.

2. Les services centraux sont réessayés pendant une période définie pour écarter une perturbation brève.

3. Le système tente d'atteindre un serveur central secondaire ou une voie réseau alternative si disponible.

4. Si l'accès central reste indisponible, les services essentiels passent au contrôleur local.

5. Les plans de numérotation locaux, les numéros d'urgence et les groupes de répartition deviennent actifs.

6. Le poste d'opérateur local reçoit les appels normalement dirigés vers le siège.

7. Les fonctions de radiomessagerie, d'interphone, de radio et d'alarme se poursuivent en mode local approuvé.

8. Le site enregistre la panne et toute l'activité de communication subséquente.

Limitations des terminaux et passerelles

Le comportement de basculement dépend de l'équipement. Certains terminaux SIP prennent en charge des cibles d'enregistrement primaires, secondaires et locales. D'autres périphériques ne peuvent s'enregistrer qu'auprès d'un seul serveur et dépendent d'une passerelle de survie, d'une politique DNS locale, d'une adresse virtuelle ou d'une commutation au niveau réseau.

Ces différences doivent être vérifiées lors de la sélection des équipements. Une conception ne peut pas supposer que chaque téléphone, haut-parleur, interphone ou passerelle basculera automatiquement vers un serveur local. Le temps de récupération d'enregistrement, les intervalles de nouvelle tentative et le comportement des appels actifs varient également selon les appareils.

Prise de contrôle automatique et manuelle

Le basculement automatique est utile lorsque la communication doit continuer sans attendre un administrateur. Il réduit l'intervalle entre la panne centrale et la reprise du service local.

Certaines fonctions de commandement peuvent encore nécessiter la confirmation d'un superviseur local autorisé. La confirmation manuelle peut empêcher une connexion WAN instable de modifier à plusieurs reprises la structure de contrôle ou d'activer inutilement des procédures d'urgence locales.

Mode de fonctionnement dégradé

L'isolement d'un site ne préserve pas toujours toutes les fonctionnalités. Les conférences intersites, les services vidéo centralisés, les annuaires globaux et les rapports avancés peuvent devenir indisponibles. Un mode dégradé peut ne conserver que les appels d'urgence, la radiomessagerie locale, la communication radio, le traitement des alarmes et l'enregistrement essentiel.

Les interfaces opérateur doivent indiquer les fonctions toujours disponibles. Un indicateur d'isolement visible empêche le personnel de supposer qu'un appel, une transmission radio ou une diffusion a atteint le siège ou un autre site déconnecté.

Gestion des pannes partielles et multi-sites

Les systèmes distribués tombent rarement en panne d'une manière unique, propre et prévisible. Un site peut perdre sa connexion WAN tandis qu'un autre reste connecté. Une panne réseau régionale peut isoler plusieurs sites à la fois. Lors de la récupération, certains services peuvent revenir avant d'autres.

Pour cette raison, l'état opérationnel doit être maintenu séparément pour chaque site. Le siège peut continuer à contrôler le site A pendant que le site B fonctionne localement et que le site C communique via une liaison de secours mobile ou satellite. La plateforme ne doit pas traiter tout le réseau comme entièrement en ligne ou hors ligne.

Plusieurs sites passant en mode local

Si plusieurs installations sont isolées simultanément, chaque contrôleur local gère ses propres services essentiels. Les numéros d'urgence, les zones de diffusion et les ressources radio restent liés au site correct afin qu'une panne n'achemine pas les appels vers un autre site déconnecté.

Lorsqu'une liaison alternative reste disponible, les sites peuvent signaler un ensemble réduit d'informations au siège. Les résumés d'alarme et les courts messages d'état peuvent être priorisés par rapport aux flux vidéo, aux gros enregistrements ou au trafic de gestion ordinaire.

Prévention des commandes conflictuelles

Un réseau partiellement rétabli peut créer des conflits de contrôle. Le siège peut retrouver l'accès à un site alors que l'opérateur local traite toujours une urgence active. Si les deux niveaux émettent des commandes incompatibles, les utilisateurs de terrain peuvent recevoir des appels superposés ou des annonces contradictoires.

Le système nécessite un modèle d'autorité explicite. Une session d'urgence locale active peut rester sous contrôle local jusqu'à sa clôture ou son transfert formel. Alternativement, un superviseur central peut demander la prise de contrôle, la console locale affichant alors qui possède l'événement.

La priorité des diffusions doit également obéir à des règles déterministes. Un message d'évacuation local ne doit pas être interrompu par une annonce de routine du siège. Cependant, une commande d'urgence vérifiée à l'échelle de l'organisation peut recevoir la priorité sur le trafic local de niveau inférieur.

Éviter le contrôle divisé

Un contrôle divisé se produit lorsque les plateformes centrale et locale estiment toutes deux être responsables du même site. Cela peut entraîner des appels en double, des alarmes répétées, des états de dispositifs contradictoires et des enregistrements incohérents.

La propriété de session, les identifiants de site et les indicateurs d'état de contrôle aident à prévenir cette situation. Un site qui passe en mode local est marqué en conséquence, et les actions centrales restent restreintes tant que l'état de connexion et l'autorité ne sont pas confirmés.

Des temporisateurs de récupération évitent également les commutations rapides. Une fois la connectivité rétablie, le système peut attendre une période stable définie avant de transférer le contrôle. Si le WAN tombe à nouveau pendant cette période, le site reste local plutôt que de passer répétitivement d'un mode à l'autre.

Récupération, synchronisation des données et vérification

Restaurer une connexion réseau ne signifie pas automatiquement que le site est prêt à revenir sous contrôle central. Le processus de récupération vérifie d'abord le service SIP central, les applications de répartition, les bases de données, les systèmes d'authentification et les chemins média.

Les appels d'urgence et diffusions actives sont normalement autorisés à se terminer avant que les enregistrements ou les routes ne changent. Interrompre un message d'évacuation en direct simplement parce que le WAN est rétabli introduirait plus de risque que de rester en mode local pendant quelques minutes supplémentaires.

Retour de l'autorité à la répartition centrale

Une fois que les services centraux restent stables pendant la période requise, le site peut demander ou accepter un retour contrôlé. La console locale affiche le changement, et la plateforme centrale confirme qu'elle a repris la responsabilité.

L'état du site, les alarmes actives et les tâches de communication non terminées sont examinés avant de libérer le contrôle local. Cela évite qu'un événement accusé localement réapparaisse au siège comme un nouvel incident sans réponse.

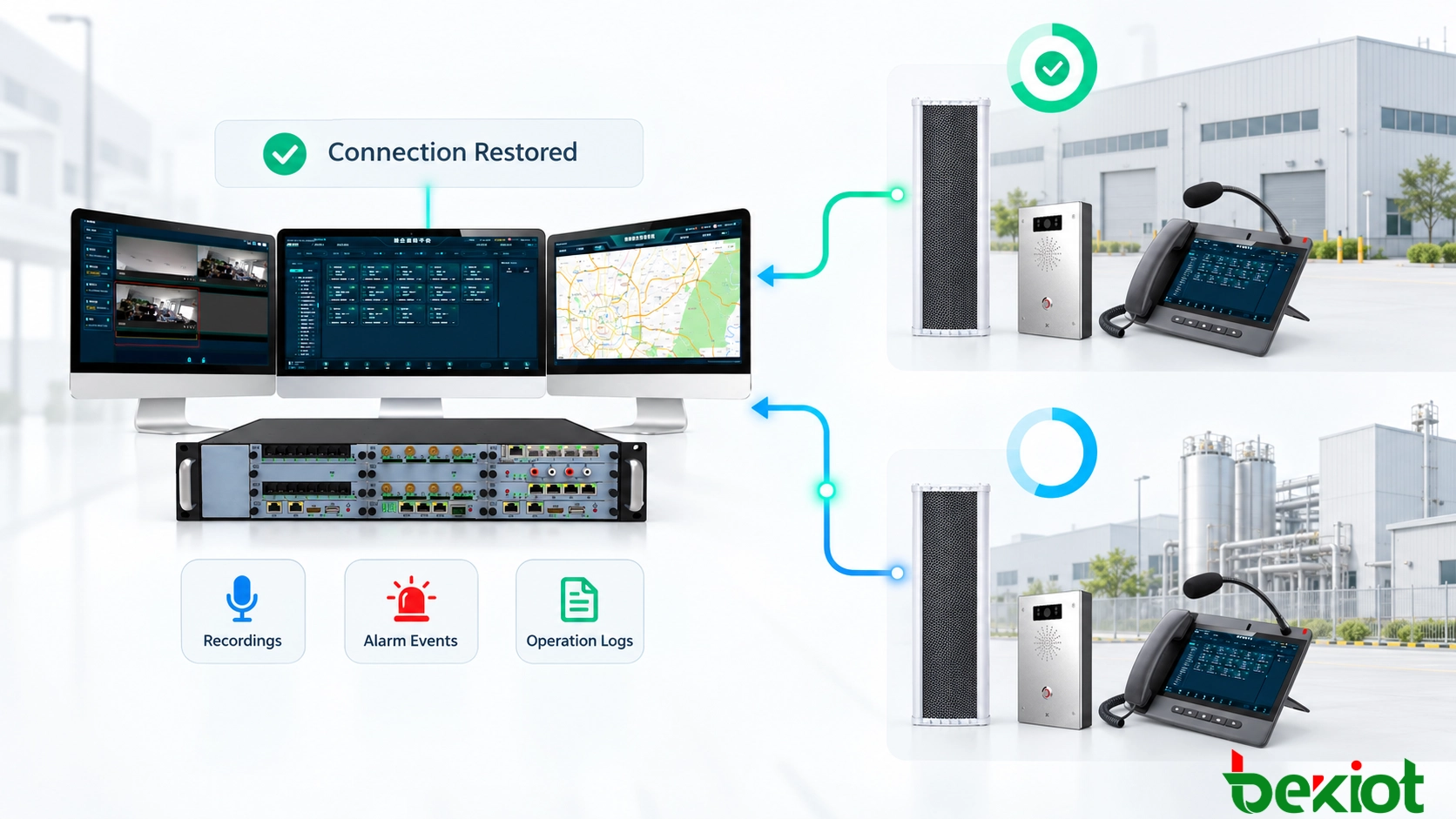

Synchronisation des enregistrements

Les appels, diffusions, alarmes et actions d'opérateur stockés pendant l'isolement sont téléchargés après le rétablissement de la connectivité. Chaque enregistrement doit comporter un horodatage original, un identifiant de site, une identité de dispositif et une référence d'événement afin d'être correctement placé dans l'historique central.

Le processus de synchronisation vérifie les doublons. Si les systèmes central et local ont créé des enregistrements séparés pour le même incident, la plateforme peut les lier au lieu de les présenter comme des urgences non liées. Les enregistrements qui ne peuvent pas être réconciliés automatiquement sont signalés pour examen administratif.

Une fiabilité horaire est essentielle. Une source de temps locale ou une méthode de maintien appropriée limite la dérive d'horloge pendant la déconnexion d'un site. Sans ce contrôle, les enregistrements et alarmes peuvent apparaître dans le mauvais ordre après la synchronisation.

Test de scénarios de panne réalistes

Les tests d'acceptation doivent couvrir la transition complète plutôt que de vérifier uniquement si un serveur de secours démarre. Les scénarios de test utiles incluent :

• Déconnecter la liaison WAN primaire tandis que des appels locaux sont actifs

• Arrêter le service SIP ou de répartition central principal

• Interrompre le VPN alors que le réseau physique reste disponible

• Mettre hors ligne les postes d'opérateur centraux

• Isoler deux sites ou plus simultanément

• Rétablir la connectivité à un seul des plusieurs sites isolés

• Passer des appels d'urgence pendant le fonctionnement local

• Émettre des diffusions locales en direct et préenregistrées

• Confirmer l'accès continu aux canaux radio locaux

• Tester des demandes de diffusion centrales et locales simultanées

• Rétablir le WAN alors qu'un appel d'urgence est toujours actif

• Vérifier les enregistrements, horodatages et synchronisation des événements ultérieurement

Le rapport de test peut enregistrer le temps de détection de panne, le temps de basculement, les appels perdus pendant la transition, les services disponibles en mode dégradé et le temps nécessaire pour restaurer le contrôle central. Les opérateurs doivent également participer car la continuité des communications dépend de la reconnaissance par le personnel de l'état opérationnel et du suivi de la procédure correcte.

Un système de répartition d'urgence multi-sites doit fonctionner comme un réseau coordonné sans devenir un système fragile unique. Le contrôle central offre une visibilité partagée, une gestion cohérente et une coordination intersites. La résilience locale permet à une installation isolée de recevoir des appels d'urgence, d'alerter le personnel et de coordonner sa propre réponse.

La conception appropriée n'est ni totalement centralisée ni totalement indépendante. Le commandement à l'échelle de l'organisation reste avec la plateforme centrale, tandis que chaque site conserve les fonctions dont il a réellement besoin pendant l'isolement. Lorsque la connectivité est rétablie, l'autorité et les données reviennent via un processus de récupération contrôlé plutôt que par un basculement immédiat et non vérifié.

FAQ

Combien de temps un site doit-il fonctionner sans la plateforme centrale ?

La durée requise dépend de l'évaluation des risques du site et du temps de réparation prévu. Une petite installation peut nécessiter plusieurs heures d'exploitation locale, tandis qu'un site industriel éloigné peut avoir besoin d'une capacité locale, d'un stockage et d'une alimentation de secours suffisants pour fonctionner un ou plusieurs jours.

Les téléphones analogiques peuvent-ils utiliser un système de basculement local ?

Oui. Les téléphones analogiques peuvent rester disponibles via une passerelle analogique locale, un PABX ou un contrôleur vocal de survie. La configuration de la passerelle et du routage doit permettre aux appels locaux de se poursuivre sans dépendre d'un serveur SIP distant.

Plusieurs petits sites peuvent-ils partager un centre de secours régional ?

Un centre de secours régional peut prendre en charge plusieurs sites lorsqu'une voie de communication alternative reste disponible. Les sites critiques peuvent toujours nécessiter une communication de base sur place car une panne réseau régionale pourrait les déconnecter à la fois du centre principal et du centre de secours.

Comment protéger les autorisations de basculement local ?

Le contrôle local nécessite des comptes basés sur les rôles, des fonctions d'urgence restreintes, des journaux d'exploitation et un accès administratif sécurisé. Les mots de passe par défaut et les comptes d'opérateur partagés ne sont pas appropriés car le basculement local peut donner accès à des appels de haute priorité et à des fonctions de diffusion.

La survie locale nécessite-t-elle des licences séparées ?

Cela dépend de la plateforme de répartition, du serveur SIP et des applications connectées. Certains systèmes incluent les fonctions de site de secours ou de survie dans la licence principale, tandis que d'autres exigent des licences séparées pour les serveurs locaux, les canaux d'enregistrement, les passerelles ou les postes d'opérateur. La licence doit être confirmée avant de finaliser l'architecture du système.
