Un adaptateur téléphonique analogique, généralement appelé ATA, est un appareil qui relie des téléphones analogiques traditionnels, des fax, des portiers, des panneaux d’alarme, des modems ou des terminaux vocaux existants à un réseau de communication basé sur IP. Il assure la conversion entre les signaux téléphoniques analogiques d’un côté et la communication VoIP à paquets de l’autre.

Dans un déploiement classique, l’équipement analogique se connecte à un port FXS de l’adaptateur. L’ATA s’enregistre ensuite auprès d’un IP PBX, d’une plateforme VoIP hébergée, d’un serveur SIP ou d’un fournisseur de service via Ethernet ou un accès haut débit. Lorsqu’un appel est passé, l’audio analogique, les chiffres composés, les signaux de sonnerie et les états de ligne sont traduits en signalisation SIP et en flux média RTP.

Pourquoi cet équipement reste important dans les réseaux IP

De nombreuses organisations sont passées au SIP, à la téléphonie cloud et aux plateformes IP PBX, mais tous les terminaux ne sont pas prêts à devenir entièrement IP. Des téléphones analogiques existants peuvent encore être utilisés dans les chambres, ascenseurs, entrepôts, zones publiques, salles de sécurité, ateliers, guichets de service et sites distants. Les fax, composeurs d’alarme, téléphones d’ascenseur et terminaux spécialisés peuvent aussi dépendre d’interfaces analogiques.

L’adaptateur fournit un pont de migration. Il permet aux équipements existants de rester en service pendant que le réseau de communication central évolue vers l’IP. Cela évite de remplacer tous les terminaux en une seule fois et donne davantage de souplesse lors des mises à niveau progressives.

Sa valeur architecturale vient de la traduction d’interface. Il masque la complexité IP aux appareils analogiques et masque le comportement de ligne analogique à la plateforme VoIP. L’appareil analogique se comporte comme s’il était relié à une ligne téléphonique, tandis que le réseau IP voit un terminal SIP ou une passerelle vocale.

De la boucle cuivre au réseau à paquets

Le côté analogique de l’adaptateur se comporte comme un petit fournisseur de ligne téléphonique. Il fournit la tension de batterie, détecte les états décroché et raccroché, génère la tension de sonnerie, reçoit les chiffres DTMF, fournit la tonalité de numérotation et transporte l’audio de bande vocale vers et depuis l’équipement connecté.

Le côté IP communique sur Ethernet ou sur un autre réseau à paquets. Il envoie des messages SIP pour l’enregistrement, l’établissement d’appel, la libération d’appel, l’authentification et le contrôle des fonctions. Une fois l’appel établi, il envoie des paquets RTP pour le média vocal.

L’adaptateur se trouve donc à la frontière entre deux mondes. L’un repose sur des conditions électriques de ligne et des tonalités audio. L’autre repose sur des adresses IP, des transports UDP ou TCP, des messages SIP, des codecs, des tampons de gigue, la traversée NAT et la qualité du réseau.

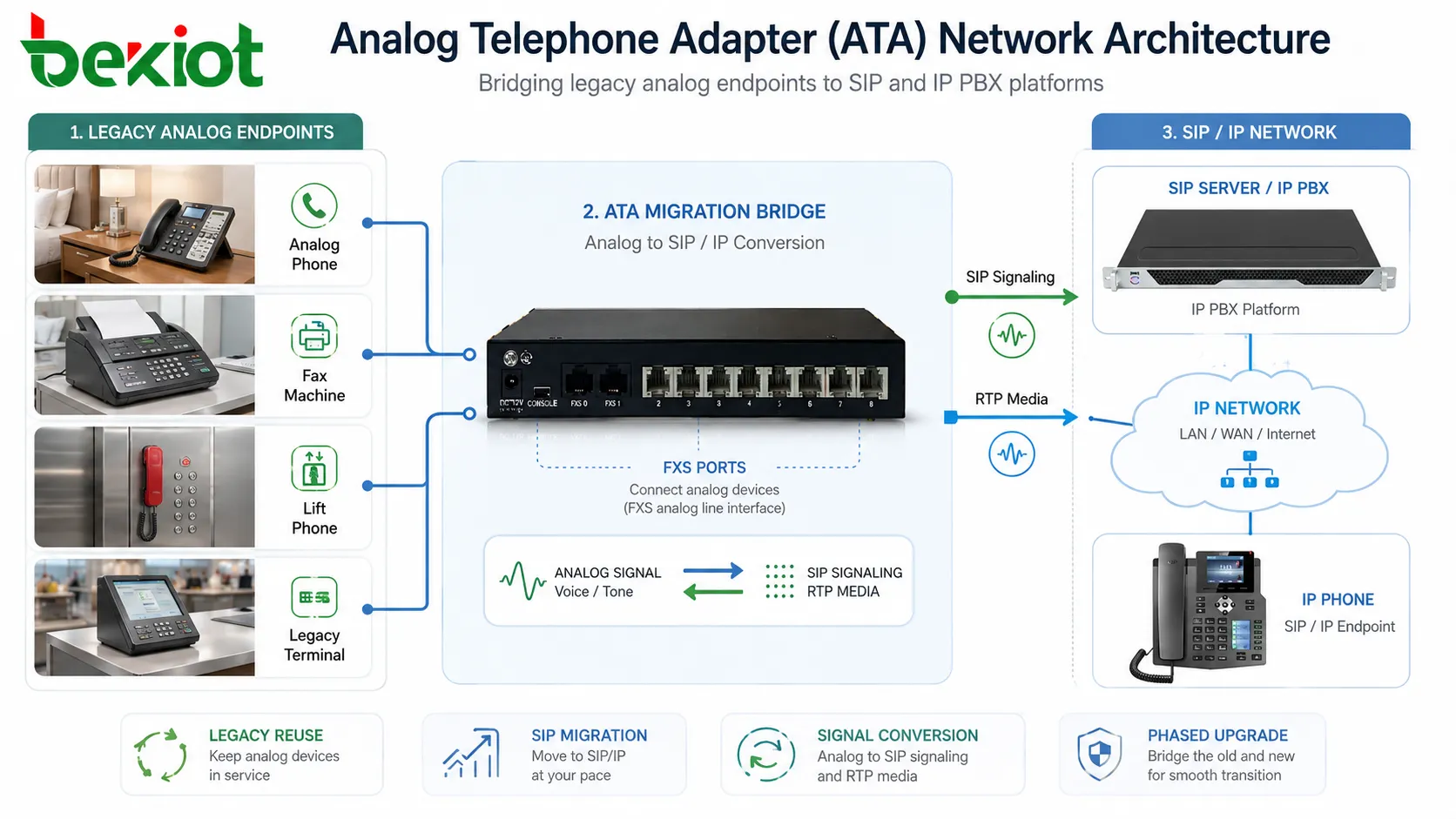

Couches principales de l’architecture

Comportement du port analogique

Interface FXS

La plupart des adaptateurs fournissent des ports FXS. Un port FXS se connecte à un téléphone analogique ou à un terminal similaire et fournit les conditions de ligne attendues par l’appareil. Il offre la tonalité de numérotation, la tension de sonnerie, le courant de boucle et la détection raccroché ou décroché.

Lorsque l’utilisateur soulève le combiné, le port FXS détecte l’état décroché. L’adaptateur accepte ensuite les chiffres composés et prépare un appel SIP selon son plan de numérotation.

Tonalité de numérotation et sonnerie

L’adaptateur génère localement les tonalités. La tonalité de numérotation, la tonalité de retour d’appel, la tonalité occupée, la tonalité d’encombrement et la tonalité d’appel en attente peuvent toutes être produites par l’appareil selon la configuration et les paramètres régionaux.

La sonnerie est également générée sur le port analogique. L’adaptateur doit fournir une tension et une cadence de sonnerie suffisantes pour l’appareil connecté. Cela peut être important lors de la connexion d’anciens téléphones, d’appareils à cloche ou de plusieurs charges analogiques.

Identification de l’appelant et signalisation de ligne

L’identification analogique de l’appelant peut être transmise en formats FSK ou DTMF selon la région et le type de terminal. L’adaptateur reçoit l’information d’appelant par la signalisation SIP et la convertit en signal analogique d’identification pour l’appareil connecté.

L’inversion de ligne, le comportement de polarité, le flash de crochet, l’indication de message en attente et d’autres fonctions analogiques peuvent aussi être pris en charge selon le modèle et la configuration.

Traitement numérique de la voix

Après l’entrée de l’audio analogique dans l’appareil, il est échantillonné, encodé, mis en paquets et transmis comme média RTP. Le processus inverse se produit pour l’audio entrant. L’adaptateur reçoit les paquets RTP, les décode, les convertit en audio analogique et envoie le signal au port téléphonique.

Le choix du codec influence la bande passante, la qualité et la compatibilité. Les codecs vocaux courants peuvent inclure G.711, G.729, G.722 ou d’autres options selon la plateforme. G.711 est souvent préféré pour le fax et les applications existantes proches du modem, car il conserve davantage le signal de bande vocale.

L’annulation d’écho est également importante. Les interfaces analogiques peuvent créer de l’écho en raison de circuits hybrides, d’un mauvais appariement d’impédance, de l’état des câbles et de la conception du terminal. Un adaptateur bien configuré réduit l’écho avant qu’il ne devienne perceptible pour l’utilisateur distant.

Enregistrement SIP et contrôle d’appel

Enregistrement de compte

L’adaptateur enregistre généralement un ou plusieurs comptes SIP auprès d’un serveur d’enregistrement. Chaque port analogique peut correspondre à une extension, un compte utilisateur ou un numéro de service distinct. Certains appareils prennent en charge plusieurs profils afin que différents ports se connectent à différentes plateformes SIP.

L’enregistrement permet à l’IP PBX ou au fournisseur de service de savoir où l’adaptateur peut être joint à ce moment. Si l’enregistrement échoue, les appels entrants peuvent ne pas atteindre le terminal analogique.

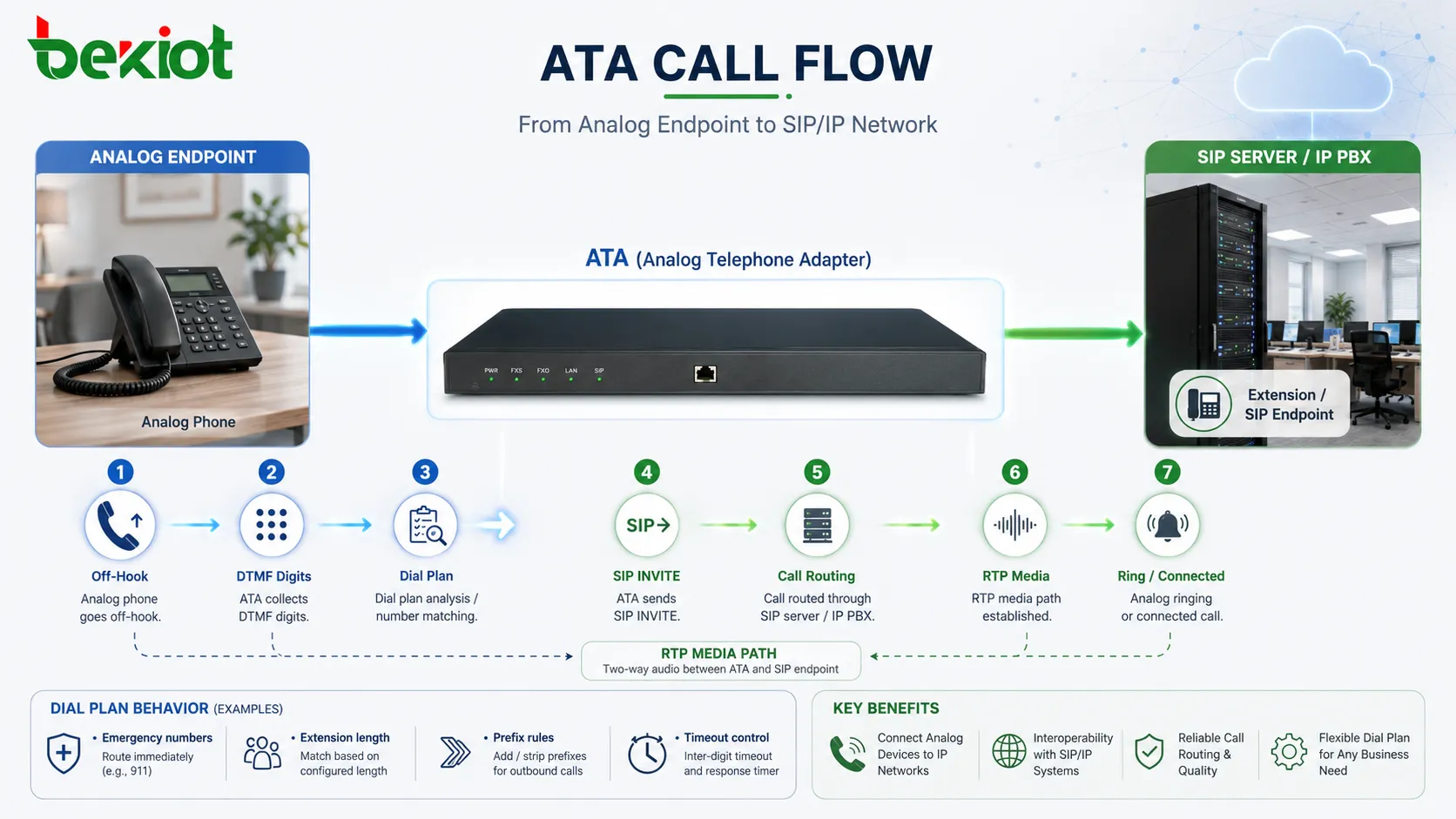

Établissement d’appel sortant

Lorsque l’utilisateur compose, l’adaptateur collecte les chiffres selon son plan de numérotation. Une fois le numéro conforme à une règle ou après expiration du délai, l’appareil envoie un SIP INVITE vers le proxy ou serveur configuré.

Le serveur SIP route ensuite l’appel vers une autre extension, une jonction, une passerelle PSTN, une messagerie vocale, un centre de contact ou une destination externe. Pendant ce processus, l’utilisateur analogique ne perçoit qu’un comportement de numérotation ordinaire.

Acheminement d’appel entrant

Lorsqu’un appel SIP entrant atteint l’adaptateur, l’appareil décide quel port analogique doit sonner. Il génère la tension de sonnerie sur ce port et peut envoyer l’identification analogique de l’appelant avant la sonnerie, selon les règles régionales de temporisation.

Après la réponse de l’utilisateur, l’adaptateur envoie la réponse SIP appropriée et commence l’échange média RTP.

Plan de numérotation et traitement des numéros

Le plan de numérotation est une partie essentielle du comportement de l’adaptateur. Il définit quels modèles de chiffres sont valides, combien de temps l’appareil attend des chiffres supplémentaires, si des préfixes doivent être ajoutés ou retirés et quels appels doivent être routés immédiatement.

Un mauvais plan de numérotation peut provoquer des appels lents, un mauvais routage, l’échec de numéros d’urgence ou la confusion des utilisateurs. Par exemple, si l’adaptateur attend trop longtemps avant d’envoyer un appel, les utilisateurs peuvent croire que l’appareil ne fonctionne pas. S’il envoie les chiffres trop tôt, des numéros incomplets peuvent être routés incorrectement.

Les plans de numérotation doivent refléter les règles locales de numérotation, la longueur des extensions internes, les numéros d’urgence, les préfixes d’accès aux jonctions, les règles d’appel international et les codes de service comme l’accès à la messagerie vocale ou la reprise d’appel.

Options de positionnement réseau

Déploiement LAN local

Dans un bureau ou un site local, l’adaptateur peut se connecter au même LAN que l’IP PBX ou le serveur vocal. C’est généralement la topologie la plus simple, car la latence est faible, le NAT peut être absent et la QoS peut être gérée dans le réseau local.

Les VLAN voix sont souvent utilisés pour séparer le trafic vocal du trafic de données ordinaire. Cela améliore l’administration et réduit le risque que la congestion affecte la qualité d’appel.

Connexion de site distant

Les agences distantes peuvent relier des adaptateurs à une plateforme SIP centrale via VPN, WAN privé, MPLS, SD-WAN ou accès internet sécurisé. Cela permet aux téléphones ou équipements analogiques de l’agence d’utiliser le système d’appel central.

Le déploiement distant exige de surveiller la bande passante, la latence, la perte de paquets, la traversée NAT, les routes de secours et la survivabilité locale si le lien WAN échoue.

Accès VoIP hébergé

Les petits bureaux et sites distribués peuvent se connecter directement à un fournisseur VoIP hébergé. Dans ce modèle, l’adaptateur s’enregistre via internet sur la plateforme du fournisseur.

La sécurité et la stabilité deviennent particulièrement importantes. Des mots de passe forts, TLS lorsqu’il est pris en charge, des règles de pare-feu, des mises à jour de micrologiciel et une configuration approuvée par le fournisseur sont recommandés.

Architecture hybride passerelle et PBX

Certains environnements utilisent un adaptateur avec des passerelles analogiques, des serveurs IP PBX, des SBC et des jonctions PSTN. L’adaptateur peut servir des terminaux analogiques individuels, tandis que des passerelles plus grandes gèrent des groupes de lignes ou de trunks.

Cette architecture hybride est fréquente pendant la migration, lorsque certains services restent analogiques alors que le routage central des appels passe au SIP.

Qualité de service et stabilité vocale

Le trafic vocal est sensible au délai, à la gigue et à la perte de paquets. L’adaptateur peut prendre en charge le marquage DSCP, l’étiquetage VLAN, l’ajustement du tampon de gigue, la configuration de plages de ports RTP et le choix du codec pour améliorer la stabilité des appels.

La QoS doit également être prise en charge par les commutateurs, routeurs, pare-feu et équipements WAN. Le marquage des paquets sur l’adaptateur n’est utile que si le réseau respecte ces marquages.

Le temps de mise en paquets influence l’équilibre entre bande passante et latence. Des paquets plus grands réduisent la surcharge, mais peuvent augmenter le délai et affecter la qualité perçue en cas de perte. Des paquets plus petits peuvent améliorer la réactivité, mais consomment davantage de bande passante.

NAT, pare-feu et traversée SIP

Les adaptateurs fonctionnent souvent derrière des routeurs ou des pare-feu. La signalisation SIP peut contenir des adresses IP privées injoignables depuis le réseau public. Le média RTP peut échouer même si l’enregistrement semble réussi.

Les solutions courantes incluent le maintien NAT, STUN, le proxy sortant, le SBC, le VPN, le mappage statique de ports et le traitement NAT côté fournisseur. La meilleure approche dépend du fait que la plateforme soit locale, hébergée ou sur un WAN géré.

Les règles de pare-feu doivent autoriser les ports nécessaires à la signalisation SIP et aux médias RTP. Ouvrir au hasard de larges plages de ports crée un risque de sécurité, tandis que des règles trop strictes peuvent bloquer les appels ou provoquer un son unidirectionnel.

Prise en charge du fax, des alarmes et des équipements existants

Les fax et panneaux d’alarme sont plus sensibles que les appels vocaux ordinaires. Ils peuvent dépendre de tonalités, de temporisations, de négociation modem ou de caractéristiques de ligne qui ne traversent pas toujours bien les réseaux à paquets.

Le relais fax T.38 peut améliorer la transmission si l’adaptateur et la plateforme de service le prennent en charge. Lorsque T.38 n’est pas disponible, le passage G.711 peut être utilisé, mais la qualité réseau doit rester stable.

Les composeurs d’alarme, téléphones d’ascenseur, terminaux POS et appareils basés sur modem doivent être testés soigneusement. Certains peuvent fonctionner de manière fiable, tandis que d’autres nécessitent des lignes analogiques dédiées, des passerelles spécialisées ou des méthodes de communication mises à jour.

Un ATA peut prolonger la durée de vie des équipements analogiques, mais il ne rend pas chaque appareil existant parfaitement compatible avec l’IP. Plus l’appareil est sensible aux temporisations, plus les essais sont indispensables.

Provisionnement et gestion à distance

Les grands déploiements nécessitent une configuration répétable. La configuration manuelle peut convenir à quelques unités, mais elle devient inefficace lorsque des centaines d’adaptateurs sont utilisés dans des hôtels, campus, agences, ascenseurs ou sites de service.

Le provisionnement peut utiliser des fichiers de configuration, des options DHCP, des téléchargements HTTPS, des plateformes de gestion du fabricant, TR-069 ou des modèles centralisés selon les capacités de l’appareil. Cela aide à normaliser les comptes SIP, plans de numérotation, codecs, tonalités régionales, versions de micrologiciel et paramètres de sécurité.

La gestion à distance doit être sécurisée. Les mots de passe par défaut, interfaces web exposées, micrologiciels obsolètes et URL de provisionnement non sécurisées peuvent créer de graves risques.

Architecture de sécurité

Protection des comptes SIP

Les identifiants SIP doivent être uniques, forts et protégés. Si un attaquant obtient l’accès à un compte d’adaptateur, il peut enregistrer des terminaux non autorisés, passer des appels frauduleux ou perturber le service.

La limitation de débit, les restrictions IP, le verrouillage de compte, la surveillance de l’enregistrement et des contrôles de provisionnement stricts peuvent réduire le risque.

Sécurité du transport

TLS peut protéger la signalisation SIP lorsqu’il est pris en charge. SRTP peut protéger les médias vocaux lorsque les deux côtés le supportent. Ces fonctions sont utiles lorsque le trafic traverse des réseaux non fiables.

Le chiffrement doit être planifié avec la gestion des certificats, la compatibilité des terminaux et les procédures de dépannage.

Contrôle d’accès à l’administration

L’interface d’administration ne doit pas être exposée inutilement à l’internet public. L’accès doit être limité par politique réseau, VPN, authentification forte et administration basée sur les rôles lorsqu’elle existe.

Les sauvegardes de configuration doivent aussi être protégées, car elles peuvent contenir des informations de compte SIP ou des détails réseau.

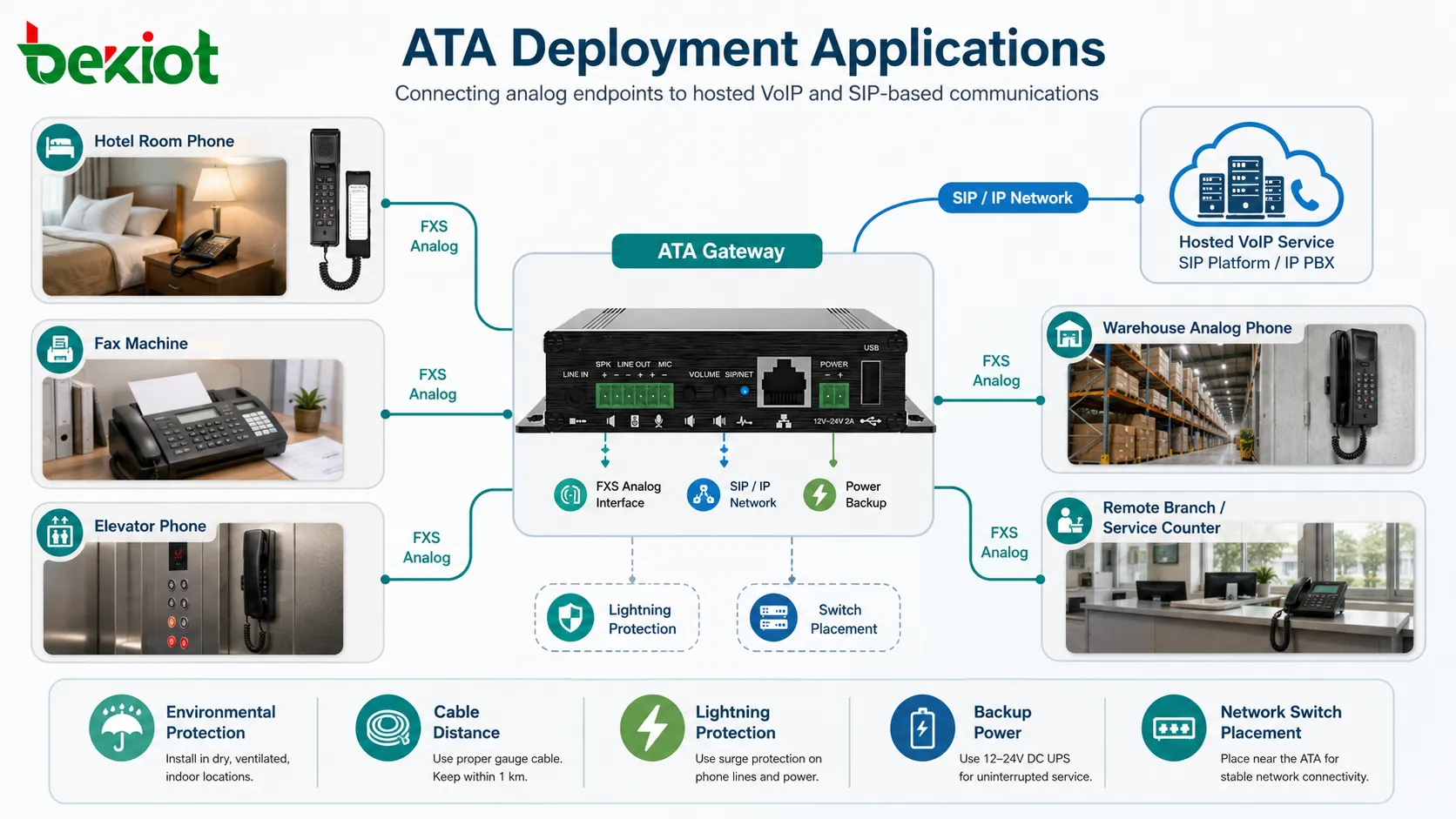

Applications dans des déploiements réels

Hôtels et chambres clients

Les hôtels utilisent souvent des adaptateurs pour connecter les téléphones analogiques des chambres à des systèmes PBX hôteliers basés sur IP. Cela permet de conserver les téléphones existants pendant la modernisation de la plateforme téléphonique centrale.

Les points importants comprennent l’indication de message en attente, la numérotation vers la réception, les appels d’urgence, la correspondance avec les numéros de chambre, l’intégration des appels de réveil et l’accès de maintenance.

Lignes d’ascenseur et d’urgence

Les téléphones d’ascenseur et téléphones d’aide peuvent se connecter par adaptateur lorsque le système de communication du bâtiment est IP. Ces lignes exigent une alimentation fiable, une identification claire de l’emplacement et des tests fonctionnels réguliers.

Les usages liés à l’urgence doivent être conçus selon les exigences locales et ne doivent pas dépendre de liaisons haut débit instables sans plan de secours.

Fax et équipements bureautiques existants

De nombreux bureaux utilisent encore des fax, téléphones de conférence analogiques, téléphones sans fil analogiques ou équipements existants. Un adaptateur peut les connecter à une plateforme SIP moderne sans remplacement immédiat.

L’utilisation du fax doit être testée avec de vrais destinataires, car la compatibilité varie selon le codec, la qualité réseau, le support du fournisseur et le comportement T.38.

Entrepôts et zones industrielles de support

Les téléphones analogiques peuvent rester utiles dans les entrepôts, postes de garde, ateliers de maintenance, zones de chargement et locaux techniques. Les adaptateurs permettent à ces terminaux de se connecter au même système VoIP que les téléphones de bureau.

La protection environnementale, la distance de câble, la protection contre la foudre, l’alimentation de secours et l’emplacement des commutateurs réseau doivent être pris en compte dans ces zones.

Dépannage opérationnel

Absence d’enregistrement

Si l’adaptateur ne s’enregistre pas, vérifiez l’adresse du serveur SIP, le nom d’utilisateur, le mot de passe, le realm, le DNS, la passerelle réseau, le VLAN, le pare-feu, le protocole de transport et l’état du compte.

Une capture de paquets ou des journaux SIP peuvent montrer rapidement si l’appareil envoie des requêtes REGISTER et quelle réponse il reçoit.

Audio unidirectionnel

L’audio unidirectionnel indique souvent des problèmes de chemin RTP. NAT, règles de pare-feu, mauvaises plages de ports RTP, adresses IP privées dans les messages SIP ou trafic UDP bloqué sont des causes courantes.

Un test sur le même LAN peut aider à distinguer les problèmes de configuration de l’appareil des problèmes WAN ou pare-feu.

Pas de sonnerie sur le téléphone analogique

Si les appels entrants arrivent mais que le téléphone ne sonne pas, vérifiez la capacité de tension de sonnerie, la charge REN, le mappage de port, la temporisation d’identification de l’appelant, l’état du câble, la compatibilité du téléphone analogique et le fait que le bon port soit appelé.

Les anciens téléphones à cloche peuvent nécessiter une puissance de sonnerie plus élevée que les téléphones électroniques modernes.

Mauvaise qualité vocale

Une mauvaise qualité peut être causée par perte de paquets, gigue, bande passante insuffisante, écho, mauvais codec, décalage de gain, retour acoustique ou problèmes de câblage analogique.

Vérifiez les deux côtés de l’adaptateur. Un problème réseau et un problème de ligne analogique peuvent produire des plaintes utilisateur similaires.

Échec de fax

Les problèmes de fax peuvent provenir de T.38 désactivé, de fournisseurs incompatibles, de pertes de paquets, de réglages d’annulation d’écho, d’un mauvais codec, de gigue ou d’une latence excessive.

De courts fax de test peuvent réussir alors que de longs documents échouent. Les essais doivent inclure une longueur de document réaliste et plusieurs types de destinations.

Liste de contrôle pour la sélection et la conception

Commencez par le nombre et le type de ports analogiques nécessaires. Un seul téléphone de bureau, un groupe de téléphones de chambres, une ligne fax et un téléphone d’ascenseur peuvent exiger des nombres de ports et des fonctions différents.

Vérifiez la compatibilité avec la plateforme SIP cible. Contrôlez la méthode d’enregistrement, le support des codecs, T.38, le format d’identification de l’appelant, le comportement du plan de numérotation, TLS, SRTP, la méthode de provisionnement et le support de basculement.

Examinez la disponibilité de l’alimentation et du réseau. Certains adaptateurs sont alimentés par des blocs locaux, tandis que d’autres peuvent prendre en charge PoE selon le modèle. Les terminaux critiques peuvent nécessiter un UPS ou une alimentation de secours.

Planifiez le câblage analogique. La longueur de câble, la charge REN, le bruit, la mise à la terre, l’exposition aux surtensions et la qualité des interconnexions peuvent affecter les performances.

Documentez chaque port. Chaque ligne analogique doit avoir un numéro d’extension clair, un emplacement physique, un type d’appareil connecté, un compte SIP, une route de secours et un responsable de maintenance.

La meilleure architecture ATA ne consiste pas seulement à connecter un ancien téléphone à la VoIP. Elle consiste à préserver le comportement analogique attendu tout en respectant les exigences de fiabilité, de sécurité et d’administration d’un réseau vocal IP.

Questions fréquentes

Un ATA peut-il connecter un téléphone à cadran ?

Certains adaptateurs peuvent prendre en charge la numérotation par impulsions, mais beaucoup ne prennent en charge que la numérotation DTMF. La compatibilité avec un téléphone à cadran doit être vérifiée avant le déploiement.

Combien d’appareils analogiques peuvent se connecter à un port ?

Cela dépend de la capacité de sonnerie du port et de la charge REN totale des appareils connectés. Trop d’appareils sur un même port peuvent empêcher une sonnerie correcte.

Les appels d’urgence peuvent-ils être routés par un adaptateur ?

Ils le peuvent, mais le routage d’urgence doit être planifié avec soin. Les informations de localisation, l’alimentation de secours, la fiabilité réseau et les réglementations locales doivent être examinées.

Pourquoi un téléphone analogique fonctionne-t-il pour les appels mais n’affiche-t-il pas l’identification de l’appelant ?

Le format d’identification de l’appelant, le paramètre régional, la temporisation avant sonnerie, la compatibilité du téléphone ou le mappage de l’information d’appelant SIP peut être incorrect.

Les adaptateurs doivent-ils être placés près des téléphones ou près des commutateurs réseau ?

Placez-les là où la qualité du câble analogique et l’accès réseau sont tous deux pratiques. De longues liaisons analogiques peuvent capter du bruit, tandis qu’un mauvais emplacement réseau peut créer des problèmes de paquets ou d’alimentation.
