De nombreuses organisations disposent déjà de systèmes de sonorisation analogiques, d’amplificateurs, de haut-parleurs et d’équipements de diffusion par zones. Remplacer l’ensemble du système est souvent inutile, surtout lorsque le réseau d’amplificateurs et de haut-parleurs existant fonctionne encore de manière fiable. Une approche plus pratique consiste à connecter l’infrastructure PA héritée à une plateforme de communication SIP au moyen d’une passerelle de paging, afin que les extensions téléphoniques, les consoles de dispatching et les systèmes de communication IP puissent déclencher des annonces en direct sur le réseau de diffusion existant.
Cette solution est particulièrement utile pour les usines, campus, parcs industriels, sites de transport, entrepôts, bâtiments commerciaux, installations publiques et environnements de commandement d’urgence. Elle aide les utilisateurs à combiner les équipements audio analogiques traditionnels avec le dispatching IP moderne, les appels SIP et les fonctions de communication unifiée sans reconstruire tout le système de diffusion.
Une voie de modernisation pratique pour l’infrastructure audio existante
Dans de nombreux projets de communication, l’intégration audio est une exigence clé. L’utilisateur peut déjà disposer d’un système traditionnel d’amplificateurs PA, mais il a aussi besoin de dispatching centralisé, de paging par téléphone, de notification vocale d’urgence ou d’intégration avec une plateforme de communication IP. Une passerelle de paging crée un pont simple entre ces deux environnements.
Le principe de base est simple. La plateforme SIP envoie la voix VoIP à la passerelle de paging. La passerelle convertit le flux vocal SIP en signal audio analogique. Une fois l’appel établi, l’audio peut être diffusé par l’amplificateur traditionnel comme une source de diffusion ordinaire ou un paging micro en direct.
Avec cette méthode, les équipements de diffusion analogiques existants peuvent être raccordés à un système de dispatching IP, à un système téléphonique ou à une plateforme de communication convergée. Les opérateurs peuvent utiliser une console de dispatching, un téléphone SIP, une extension IP PBX ou un terminal autorisé pour appeler le numéro attribué à la passerelle et lancer une annonce.
Comment la passerelle s’intègre au réseau
Une passerelle de paging est généralement connectée au réseau par un port Ethernet. Sa logique de configuration est similaire à celle d’un téléphone IP. L’administrateur attribue un compte SIP ou un numéro d’extension à la passerelle, puis l’enregistre sur l’IP PBX, le serveur SIP, la plateforme de dispatching ou le système de communication unifiée.
Une fois l’enregistrement terminé, la passerelle devient un point d’accès audio appelable. Lorsque les utilisateurs doivent accéder au système PA existant, ils appellent simplement le numéro SIP correspondant depuis une console de dispatching, une extension téléphonique ou une interface système. Après l’établissement de l’appel, la voix côté SIP est envoyée sous forme d’audio analogique vers l’entrée de l’amplificateur.
Cette approche rend l’accès au PA traditionnel plus simple pour les utilisateurs non techniques. Ils n’ont pas besoin de comprendre le câblage de l’amplificateur, le routage audio ou les détails des protocoles réseau au quotidien. De leur point de vue, le paging devient aussi simple que l’appel d’une extension.
La valeur d’une passerelle de paging ne se limite pas à la conversion de protocole. Elle transforme aussi un système PA traditionnel en point final gérable dans le flux de communication.
Méthode de connexion entre la passerelle et l’amplificateur

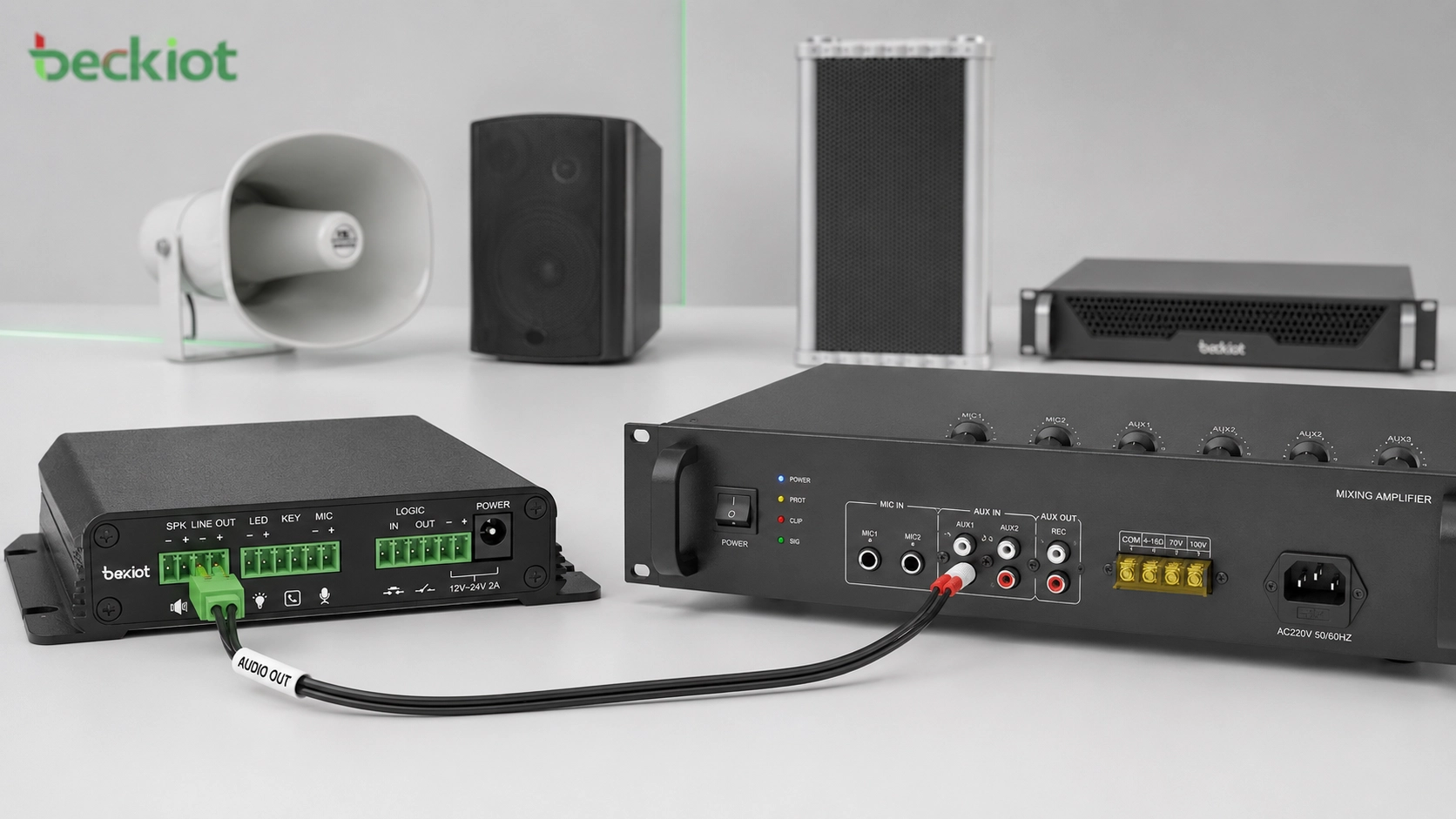

Le câblage est généralement simple. La passerelle fournit une sortie audio analogique, tandis que l’amplificateur traditionnel fournit une interface d’entrée audio. De nombreux amplificateurs PA anciens utilisent des connecteurs RCA, souvent appelés connecteurs lotus. Certaines passerelles utilisent des borniers Phoenix pour une sortie audio symétrique ou asymétrique. Un câble audio adapté peut être préparé selon le type d’interface réel des deux côtés.
Lorsque le câble est correctement connecté, l’audio de l’appel SIP peut être transmis de la passerelle vers l’amplificateur. L’amplificateur alimente ensuite les lignes de haut-parleurs ou les zones PA existantes. Le système de haut-parleurs d’origine peut ainsi continuer à être utilisé, tandis que le mode de contrôle passe d’une opération analogique locale à un accès par appel SIP et dispatching.
Lors de l’installation, l’équipe projet doit vérifier l’adaptation des niveaux audio, la mise à la terre, les interférences, la qualité du câble, le mode d’entrée de l’amplificateur et la présence éventuelle de contrôleurs de zones, d’entrées prioritaires ou d’interfaces de priorité d’urgence. Ces points garantissent une voix claire et un paging fiable.
Combiner le PA analogique avec le paging IP
Certaines plateformes modernes prennent déjà en charge le paging SIP, les haut-parleurs IP, les pavillons IP, le paging multicast ou le contrôle de diffusion logiciel. Cependant, de nombreux sites ne peuvent pas remplacer tous les haut-parleurs existants en une seule fois. Dans ces cas, une passerelle permet de faire fonctionner ensemble le PA analogique et le paging SIP.
Par exemple, les nouveaux bâtiments ou les zones prioritaires peuvent utiliser des haut-parleurs IP, tandis que les zones anciennes continuent d’utiliser des zones d’amplification analogiques. Les deux systèmes peuvent être gérés depuis la même plateforme de dispatching ou de communication lorsque la planification est correcte. Cela réduit les travaux en double, protège l’investissement existant et offre une migration progressive vers l’audio IP.
Pour les projets impliquant téléphones SIP, passerelles de paging, systèmes IP PBX, téléphones industriels, consoles de dispatching et liaison de diffusion d’urgence, Becke Telcom peut être considéré comme une référence pertinente de produit et de solution. L’objectif doit être d’adapter le système audio existant, le flux de travail du site et le plan d’extension à long terme plutôt que de tout remplacer en une seule fois.
Scénarios d’application typiques
Annonces en usine et parc industriel
Les usines disposent souvent d’amplificateurs analogiques et de lignes de haut-parleurs dans les ateliers, entrepôts, couloirs et zones extérieures. En ajoutant une passerelle de paging, les responsables peuvent utiliser des téléphones SIP ou des consoles de dispatching pour diffuser des avis de production, rappels d’équipes, alertes de sécurité ou consignes d’urgence.
Cela permet d’étendre le système PA existant sans modifier tout le réseau de haut-parleurs. Associé à une plateforme de dispatching, le paging peut aussi être lié aux alarmes, salles de garde, équipes de maintenance et procédures d’intervention.
Communication sur campus et dans les bâtiments
Les écoles, bureaux, hôpitaux et bâtiments publics peuvent déjà disposer de systèmes PA analogiques pour les annonces quotidiennes. Une passerelle permet à ces systèmes de recevoir la voix depuis des téléphones IP, interphones SIP, consoles opérateur ou plateformes centralisées.
C’est utile pour les notifications quotidiennes, l’orientation des visiteurs, les rappels d’urgence, la coordination de sécurité et les annonces multizones. Les futures évolutions sont aussi plus simples, car des terminaux IP peuvent être ajoutés progressivement pendant que le système d’amplification traditionnel reste en service.
Environnements de commandement et de dispatching
Dans les centres de commandement, salles de sécurité et plateformes d’intervention, les opérateurs doivent accéder rapidement à plusieurs canaux de communication. Une passerelle de paging intègre le PA existant à l’environnement de dispatching. Les opérateurs peuvent lancer des annonces vocales depuis la même plateforme que celle utilisée pour les appels, l’interphonie, l’accès radio, la vidéo et la gestion d’événements.
Cela améliore la cohérence opérationnelle. Au lieu d’utiliser un panneau de diffusion analogique séparé, l’opérateur déclenche les annonces via une interface de communication unifiée, réduisant les changements d’outil en situation urgente.
Avantages clés pour le déploiement
Coût de mise à niveau réduit
L’infrastructure d’amplificateurs et de haut-parleurs existante peut continuer à être utilisée. La passerelle ajoute l’accès SIP sans remplacement complet du système PA traditionnel, ce qui est particulièrement précieux sur les grands sites avec de nombreuses zones installées.
Utilisation plus simple
Les utilisateurs peuvent appeler une extension SIP pour démarrer le paging. C’est plus simple que d’utiliser des équipements analogiques séparés, surtout pour le personnel qui utilise déjà des extensions téléphoniques ou des terminaux de dispatching au quotidien.
Meilleure intégration système
Le système PA peut être connecté à l’IP PBX, au dispatching SIP, à la communication d’urgence, à l’interphonie industrielle, aux alarmes et aux plateformes de communication unifiée. Cela crée des flux audio plus flexibles qu’un amplificateur analogique autonome.
Migration flexible vers l’audio IP
Les organisations n’ont pas besoin de tout moderniser en une seule étape. Un système hybride peut prendre en charge le PA analogique et le paging IP basé sur SIP, avec une extension progressive selon le budget, les priorités du site et les besoins opérationnels.
Points de planification avant installation
Avant le déploiement, l’équipe doit confirmer la structure actuelle du système PA : type d’entrée de l’amplificateur, interface audio disponible, zones de haut-parleurs, contrôle de priorité existant, distance de câblage, mise à la terre et prise en charge d’une entrée audio externe.
Côté SIP, l’équipe doit préparer le numéro d’extension, l’adresse du serveur SIP, les informations d’authentification, les paramètres de codec, les autorisations d’appel et les règles de numérotation. Si le système fait partie d’une plateforme d’urgence plus vaste, la priorité de paging et les permissions doivent aussi être planifiées.
Des tests audio sont également nécessaires. L’installateur doit vérifier le volume d’annonce, le bruit de fond, le niveau d’entrée de l’amplificateur et la clarté de la voix dans les zones cibles. Pour les sites industriels ou extérieurs, la protection des équipements, l’armoire, l’alimentation et la stabilité réseau doivent être étudiées ensemble.
Architecture de solution recommandée

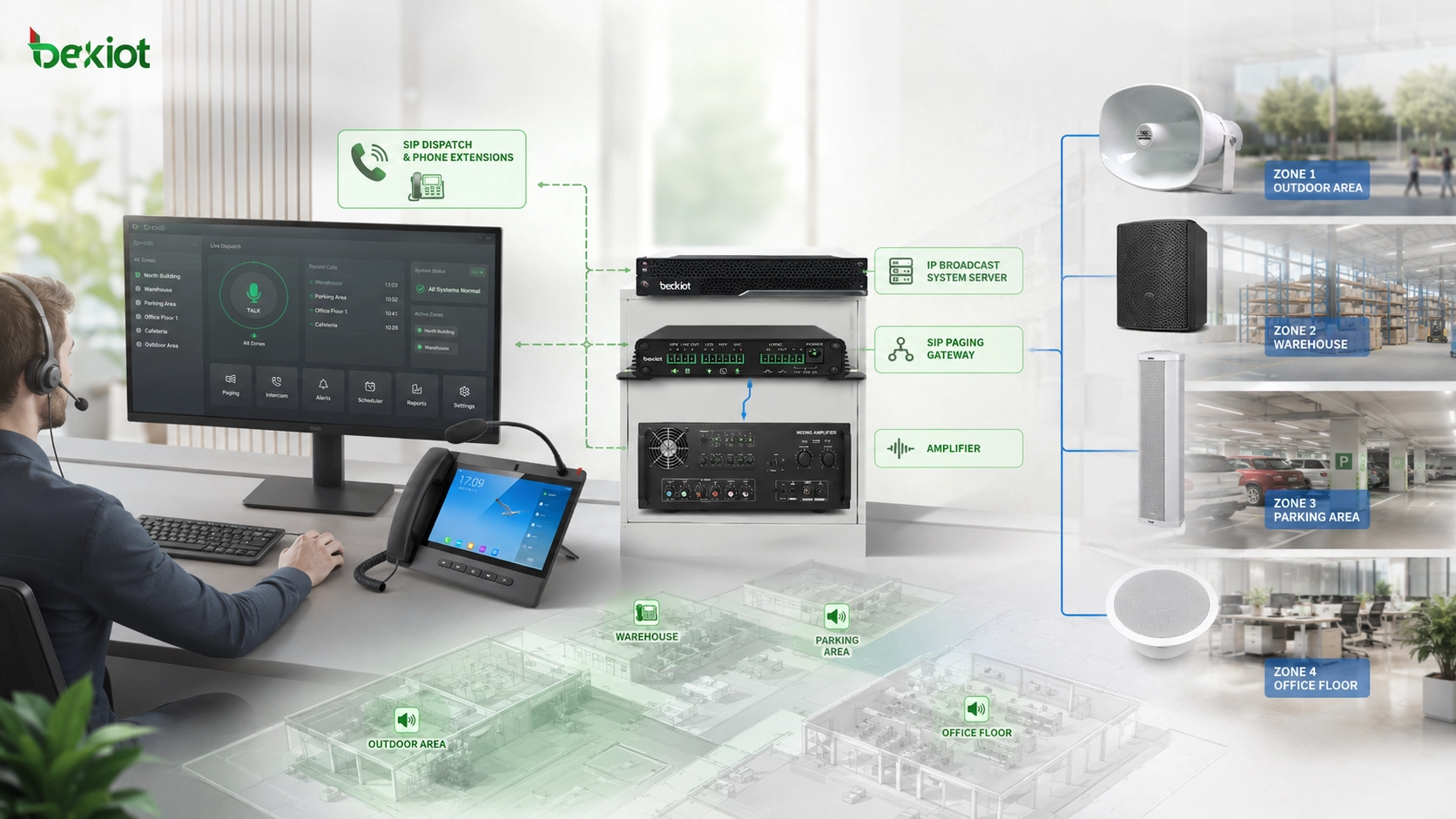

Un déploiement pratique peut être construit en quatre couches : plateforme de communication SIP telle qu’IP PBX, serveur de dispatching ou communication unifiée ; passerelle de paging enregistrée comme terminal SIP et convertissant la voix VoIP en audio analogique ; amplificateur PA existant et contrôle de zones ; réseau de haut-parleurs déjà installé.
En usage quotidien, une extension ou console de dispatching appelle le numéro de la passerelle. La passerelle reçoit la voix SIP, sort l’audio analogique vers l’amplificateur et celui-ci diffuse l’annonce sur les haut-parleurs existants. Si des haut-parleurs IP, interphones SIP, téléphones d’urgence ou entrées d’alarme sont ajoutés, la plateforme peut devenir une solution de notification plus large.
Pour les intégrateurs et propriétaires de projets, cette architecture est facile à expliquer, tester et maintenir. Elle offre une transition claire de la diffusion analogique vers la communication IP sans imposer de reconstruction complète.
La meilleure stratégie de modernisation n’est souvent pas le remplacement, mais l’intégration. Une passerelle de paging permet aux actifs audio existants de rester utiles dans un système SIP moderne.
Conclusion
Une passerelle de paging fournit une méthode simple et efficace pour intégrer les systèmes PA traditionnels aux plateformes SIP. En convertissant la voix SIP en audio analogique, elle permet de contrôler les amplificateurs et haut-parleurs existants via extensions téléphoniques, consoles de dispatching, IP PBX ou plateformes unifiées.
Cette solution protège l’investissement existant, évite les reconstructions inutiles, simplifie le paging quotidien et prépare l’expansion future de l’audio IP.
FAQ
Une passerelle peut-elle fonctionner avec n’importe quel amplificateur traditionnel ?
Cela dépend de l’interface d’entrée et des niveaux audio requis. La plupart des projets sont réalisables si l’amplificateur dispose d’une entrée ligne, RCA ou compatible. Le câblage doit être confirmé avant installation.
La passerelle doit-elle s’enregistrer sur une IP PBX ?
Dans la plupart des déploiements, oui. L’enregistrement sur une IP PBX ou un serveur SIP permet aux utilisateurs de l’appeler comme une extension normale. Certains systèmes prennent aussi en charge l’appel SIP direct selon la conception de la plateforme.
Une passerelle peut-elle prendre en charge plusieurs zones de diffusion ?
Cela dépend du modèle de passerelle et du contrôleur de zones PA existant. Certains projets utilisent une passerelle pour une entrée d’amplificateur, d’autres utilisent des contrôleurs de zones ou plusieurs passerelles. La conception doit suivre la structure de zones du site.
Que vérifier si l’audio de diffusion n’est pas clair ?
Vérifiez le câble audio, la mise à la terre, le mode d’entrée de l’amplificateur, le volume, le codec, la qualité réseau et les interférences électriques. Dans les sites industriels, le câblage blindé et une mise à la terre correcte sont essentiels.
Cette approche convient-elle aux notifications d’urgence ?
Oui, mais l’usage d’urgence exige une planification supplémentaire : priorités, alimentation de secours, opérations autorisées, liaison d’alarmes, basculement et tests réguliers afin de garantir la fiabilité lors des incidents.
