Un ancien système de sonorisation n'a pas besoin d'être automatiquement remplacé lorsqu'un site passe à la téléphonie IP ou à la répartition centralisée. Si les amplificateurs, les contrôleurs de zone et les haut-parleurs restent opérationnels, une passerelle de messagerie vocale IP peut fournir le chaînon manquant entre la plateforme vocale réseau et l'entrée audio analogique de l'équipement de sonorisation installé.

Le résultat est une mise à niveau pratique : les opérateurs peuvent effectuer des annonces en direct depuis une console de répartition, un téléphone de bureau ou un client mobile autorisé, tandis que les circuits d'amplification et de haut-parleurs existants continuent de diffuser le son sur le site. Cette approche réduit les travaux de construction, raccourcit les délais de déploiement et permet aux terminaux de messagerie vocale analogiques et IP natifs de fonctionner sous le même plan de communication.

Produit associé :  Passerelle de messagerie vocale pour interphone

Pourquoi une mise à niveau basée sur une passerelle est judicieuse

Les systèmes de sonorisation traditionnels sont souvent construits autour de composants durables : amplificateurs en rack, sélecteurs de zones, haut-parleurs encastrés, haut-parleurs à pavillon et longs câbles de haut-parleurs. Ces pièces peuvent encore bien fonctionner même si la méthode de contrôle se limite à un microphone local ou à une entrée analogique dédiée. Remplacer chaque appareil sur le terrain uniquement pour obtenir un accès réseau peut engendrer des coûts inutiles et des perturbations.

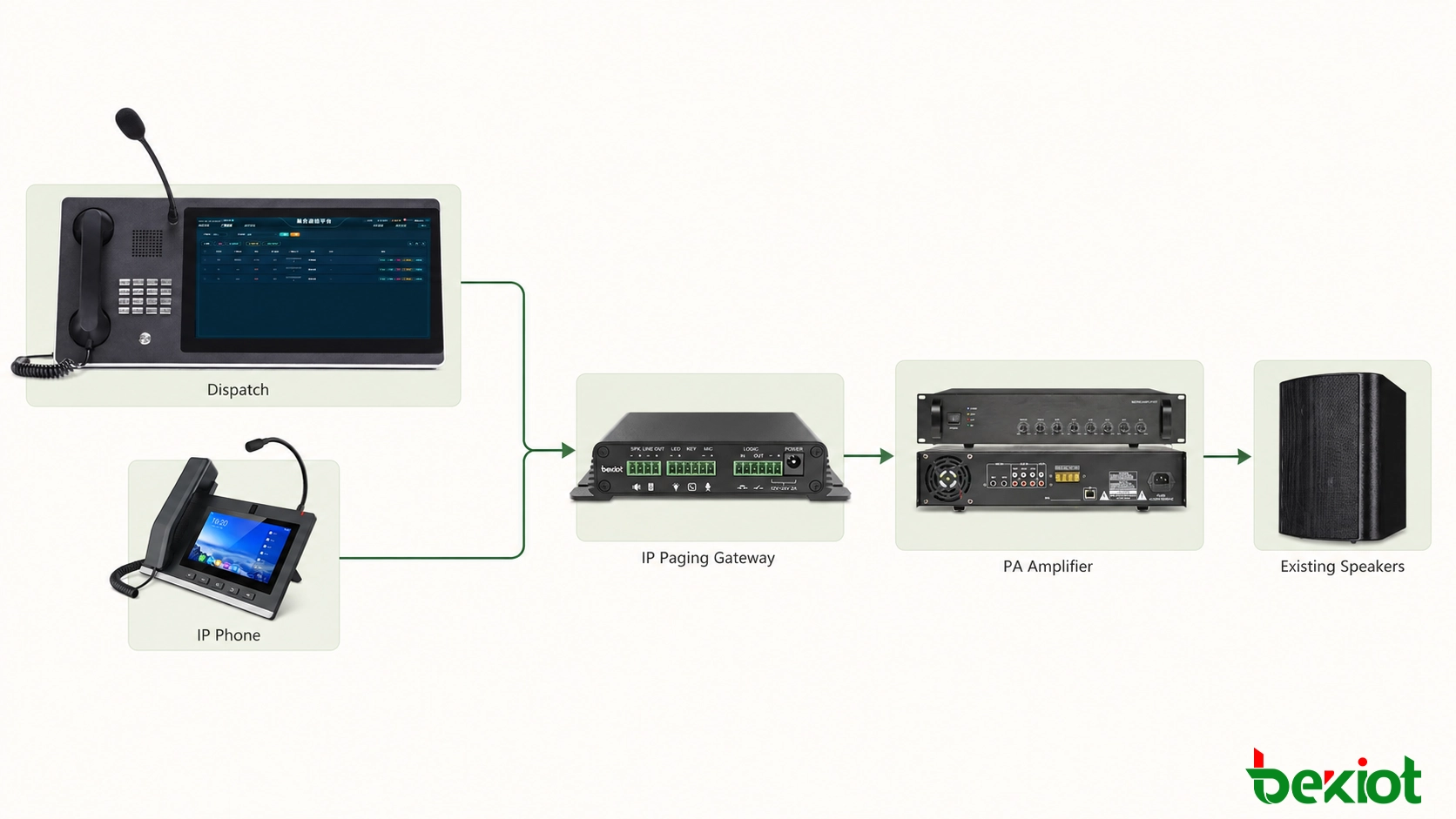

Une passerelle de messagerie vocale modifie la couche de contrôle plutôt que l'ensemble de la couche de distribution. Elle se connecte au réseau IP, apparaît comme un terminal appelable sur la plateforme vocale ou de répartition, et fournit une sortie audio que l'amplificateur existant peut accepter. Une fois le terminal inclus dans le plan de numérotation, les utilisateurs autorisés peuvent joindre un bâtiment, un atelier ou une zone de diffusion sans se tenir à côté du rack de sonorisation.

Cette architecture est particulièrement utile lorsqu'un projet doit :

• Conserver les amplificateurs et les circuits de haut-parleurs existants.

• Étendre l'accès à la messagerie vocale aux consoles de répartition, aux téléphones IP ou aux bureaux distants.

• Rassembler des zones de sonorisation distinctes dans une interface de communication unifiée.

• Ajouter une planification réseau, un enregistrement ou un couplage d'événements au niveau de la plateforme.

• Déployer des haut-parleurs IP natifs dans de nouvelles zones tout en maintenant les zones analogiques en service.

Ce que la passerelle modifie – et ce qu'elle laisse en place

La passerelle modifie la manière dont une diffusion est initiée et transportée. Au lieu de se fier uniquement à un microphone situé à côté du rack d'amplificateurs, le site gagne un point de messagerie adressable par réseau. L'opérateur peut sélectionner une destination nommée, lancer une annonce en direct et libérer le canal depuis la même interface utilisée pour les autres tâches vocales ou de répartition. Selon la plateforme environnante, le projet peut également ajouter des autorisations utilisateur, des enregistrements d'appels, de l'audio programmé, des groupes de diffusion et des actions déclenchées par événements.

Elle ne modifie pas la conception électrique du circuit de haut-parleurs. La puissance de sortie de l'amplificateur, les prises des haut-parleurs, les pertes en câble, l'impédance, la couverture acoustique et les contrôles de volume locaux restent partie intégrante du système de sonorisation existant. Si l'ancien système présente une couverture faible, des haut-parleurs endommagés ou des canaux d'amplificateur surchargés, l'ajout d'une passerelle réseau ne corrigera pas ces défauts. Une étude de mise à niveau doit donc séparer les limitations de contrôle des problèmes de distribution audio avant d'approuver la solution.

Cette distinction aide à définir un périmètre de projet réaliste. La passerelle est l'appareil frontalier entre la communication réseau et l'audio analogique ; elle ne remplace pas chaque composant situé derrière cette frontière. Lorsque l'équipement de sonorisation installé est en bon état, cette séparation est un avantage car elle permet au projet de moderniser le contrôle sans perturber l'infrastructure terrain qui fonctionne déjà.

Comment la voix passe du réseau à l'amplificateur

Le principe de fonctionnement est simple. Dans un déploiement basé sur SIP, la passerelle est configurée sur le réseau et enregistrée sur la plateforme vocale IP de la même manière qu'un autre terminal de communication. La plateforme lui attribue un numéro de poste ou une cible de messagerie. Lorsqu'un opérateur appelle cette cible, la session SIP transporte le flux vocal vers la passerelle, qui convertit le média en audio analogique.

L'amplificateur reste responsable de l'amplification de puissance et de la distribution aux haut-parleurs. La passerelle est responsable de l'accès au réseau, du traitement des appels et de la conversion audio. Il est important de maintenir ces rôles séparés : une sortie au niveau ligne de la passerelle doit normalement alimenter une entrée AUX, LINE IN ou équivalente sur l'amplificateur, et non une sortie haut-parleur haute tension.

Une architecture de mise à niveau pratique

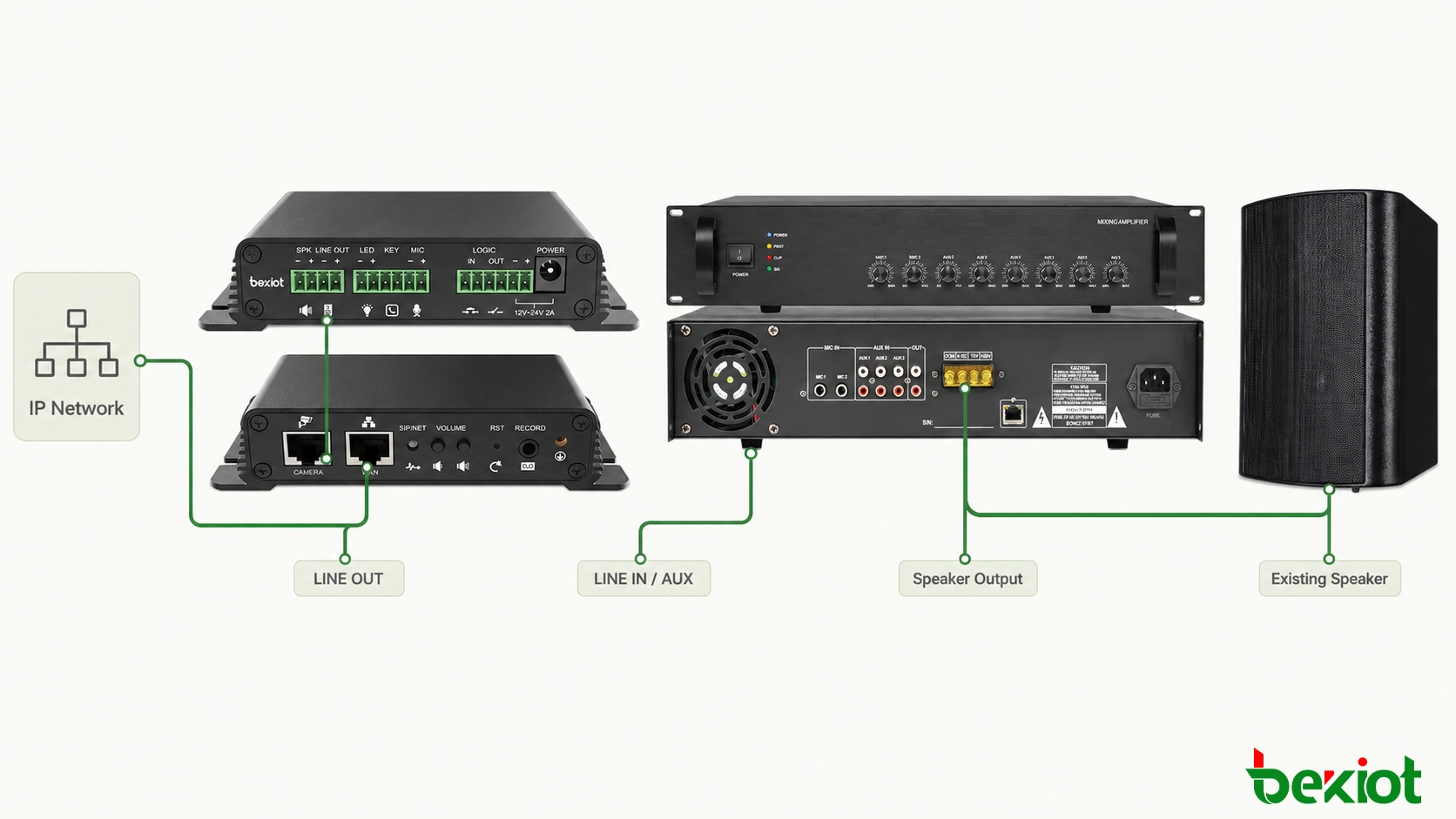

Une installation de base à une seule zone nécessite trois connexions : Ethernet vers le réseau de communication, alimentation pour la passerelle (si elle n'est pas alimentée par le réseau), et audio analogique de la passerelle vers l'amplificateur. Le câble audio physique dépend des interfaces disponibles. Par exemple, une passerelle avec une sortie ligne sur bornier peut être connectée à une entrée RCA ou symétrique d'un amplificateur à l'aide d'un câble correctement câblé.

Avant de fabriquer ce câble, vérifiez si l'entrée de l'amplificateur est symétrique ou asymétrique, son niveau d'entrée nominal et son schéma de mise à la terre. Une affectation incorrecte des broches peut entraîner un faible volume, un bourdonnement, une distorsion ou la perte d'un canal audio. Un câble blindé et une stratégie de mise à la terre propre sont recommandés autour des racks d'équipements et des zones industrielles à bruit électrique.

Trois modèles de déploiement courants

Amplificateur unique, destination de messagerie unique. C'est le modèle le plus simple. Une passerelle alimente une entrée d'amplificateur, et la plateforme présente l'ensemble du réseau de haut-parleurs comme une seule destination. Il convient à un petit entrepôt, un magasin, un étage de bureaux ou un bâtiment indépendant où chaque annonce doit atteindre la même zone. Les principales tâches de conception sont l'enregistrement du terminal, l'adaptation des niveaux audio et un nom de poste clair.

Matrice de sonorisation centrale avec plusieurs zones. Les sites plus grands peuvent déjà disposer d'une matrice, d'un sélecteur de zones ou d'un rack d'amplificateurs multicanal. La passerelle fournit le programme audio, tandis que le contrôleur de sonorisation détermine où ce programme est envoyé. La sélection de zone peut être effectuée manuellement sur le rack de sonorisation, par contacts de commande ou via une interface prise en charge. Ce modèle conserve la logique de zonage existante mais nécessite une coordination minutieuse entre la session vocale et l'action de contrôle de zone.

Passerelles distribuées sur plusieurs sites. Une organisation de type campus ou multisite peut placer une passerelle à côté de l'amplificateur dans chaque bâtiment ou installation distante. Tous les terminaux s'enregistrent sur la plateforme centrale, donnant à la salle de contrôle des destinations nommées individuellement et des groupes à l'échelle du site. Garder le trajet audio analogique court peut réduire le bruit, tandis que le réseau IP transporte l'appel sur la plus longue distance. La résilience du WAN, la sauvegarde d'alimentation locale et l'effet d'une panne de la plateforme centrale doivent être pris en compte pour chaque site.

Gestion de plusieurs zones de diffusion

La conception des zones dépend du contrôleur de sonorisation existant. Un projet peut utiliser un terminal de passerelle dédié pour chaque zone analogique indépendante, ou alimenter une passerelle vers une matrice de sonorisation qui sélectionne déjà les zones. Lorsque le contrôleur installé accepte les fermetures de contact, les entrées/sorties de la passerelle ou une interface relais externe peuvent être utilisées pour coordonner l'audio avec la sélection de zone. La logique de messagerie doit être convenue avant d'attribuer le matériel ; sinon, une mise à niveau apparemment simple peut laisser les opérateurs avec des noms de destination peu clairs ou des annonces toutes zones inattendues.

Le plan de numérotation doit utiliser des noms opérationnels plutôt que des étiquettes d'équipement. « Atelier Est », « Bâtiment administratif » et « Toutes les zones de production » sont plus faciles à comprendre pour un répartiteur que les numéros de poste de la passerelle. Des autorisations peuvent ensuite empêcher les utilisateurs généraux d'accéder à des groupes sensibles ou à l'échelle du site. Si plusieurs utilisateurs peuvent appeler la même zone, le système a également besoin d'une politique d'occupation définie : rejeter le deuxième appel, le mettre en file d'attente ou autoriser une source de priorité supérieure à interrompre l'annonce en cours.

La gestion des priorités doit être conçue sur l'ensemble du trajet. Donner à une console d'urgence une priorité plus élevée sur la plateforme IP ne suffit pas si l'amplificateur analogique continue de lire une autre source locale. L'amplificateur ou la matrice de sonorisation doit fournir une entrée de priorité appropriée, un contact de sourdine ou une méthode de contrôle. Le test de mise en service doit confirmer que la source prioritaire sélectionnée prend le contrôle, que l'audio de priorité inférieure est atténué comme prévu et que le fonctionnement normal reprend après la fin du message urgent.

Faire fonctionner ensemble les terminaux analogiques et IP

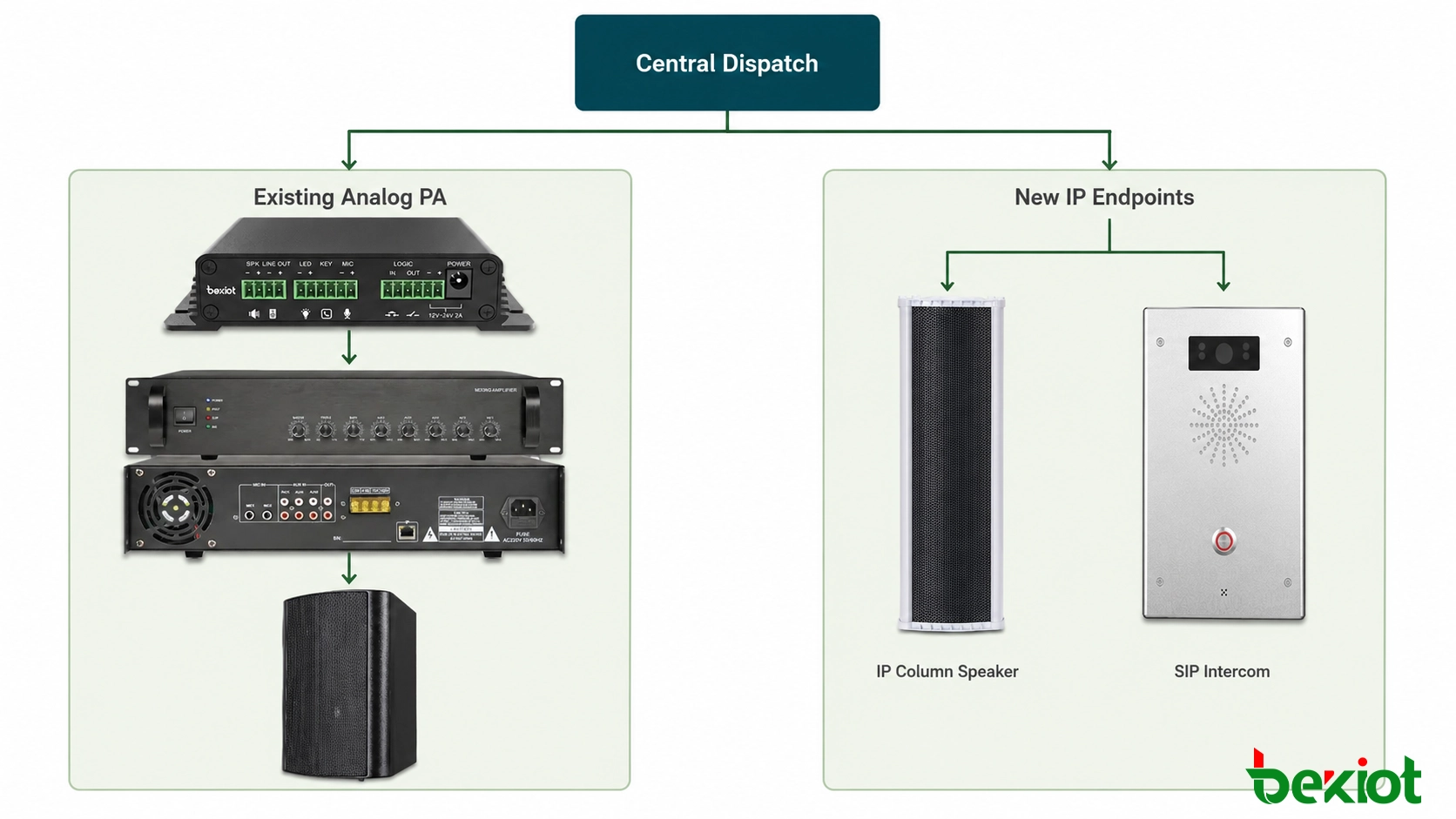

La mise à niveau n'empêche pas une modernisation ultérieure. Les zones analogiques existantes peuvent rester derrière les passerelles, tandis que les nouveaux bâtiments ou zones éloignées utilisent des haut-parleurs IP et des terminaux d'interphone. Les deux types de terminaux peuvent être regroupés au niveau de la plateforme si le système sélectionné prend en charge les groupes de messagerie. Cette approche progressive permet une expansion sans forcer une migration complète du site en un seul jour.

Les groupes hybrides doivent être testés à la fois pour la synchronisation et la couverture. Les haut-parleurs réseau et le chemin d'amplification analogique peuvent ne pas commencer la lecture exactement au même moment. Une petite différence est souvent acceptable lorsque les zones sont physiquement séparées, mais elle peut créer un écho audible là où les zones de couverture se chevauchent. Dans les espaces acoustiques partagés, un ajustement du retard ou un regroupement de zones différent peut être nécessaire.

Intégration optionnelle du contrôle et des événements

Certains projets ont besoin de plus qu'une simple voie vocale en direct. Une entrée à contact sec peut permettre à un bouton, un panneau d'alarme ou un signal machine de demander une action prédéfinie. Un contact de sortie peut actionner une balise d'avertissement, activer une entrée d'amplificateur ou signaler un autre contrôleur. Ces fonctions doivent être traitées comme une logique de contrôle explicite, et non comme des hypothèses basées sur la présence d'un terminal d'E/S.

Pour chaque événement, documentez la source de déclenchement, les zones de destination, le contenu audio, la priorité, la condition de réinitialisation et le comportement attendu après une interruption réseau ou électrique. Si des messages enregistrés sont utilisés, définissez où le fichier audio est stocké et quel appareil est responsable de la lecture. Une propriété claire empêche un problème de mise en service courant où la plateforme vocale, la passerelle et le contrôleur de sonorisation sont chacun configurés correctement isolément, mais la séquence automatisée complète ne fonctionne pas.

Liste de contrôle pour l'installation et la mise en service

De bons résultats dépendent davantage de l'étude du site et du processus de mise en service que du nombre d'appareils. La séquence suivante maintient les vérifications réseau, audio et opérationnelles suffisamment séparées pour identifier rapidement les défauts.

1. Étudiez l'équipement de sonorisation installé. Enregistrez les types d'entrée d'amplificateur, les contrôles de zone, la charge des haut-parleurs, les microphones locaux, les entrées prioritaires et toute interface d'alarme incendie ou d'évacuation.

2. Définissez qui peut appeler quelle zone. Créez des noms de postes clairs, des groupes de messagerie et des autorisations pour les répartiteurs, les téléphones et les utilisateurs mobiles.

3. Préparez le réseau. Attribuez les adressages, la politique VLAN vocale, les règles de qualité de service et les chemins de pare-feu appropriés à la plateforme. Les sites distants doivent être testés sur le WAN réel plutôt que uniquement sur un banc de test.

4. Enregistrez et vérifiez le terminal. Confirmez que la passerelle reste en ligne, reçoit les appels des appareils autorisés et libère correctement chaque session.

5. Connectez le chemin audio. Utilisez le câble correct (terminal à terminal, terminal à RCA ou câble symétrique) pour l'entrée de l'amplificateur. Ne connectez pas une sortie ligne à un circuit de niveau haut-parleur.

6. Réglez le gain par étapes. Commencez avec des niveaux de sortie et d'amplificateur conservateurs, puis augmentez-les tout en vérifiant l'intelligibilité, l'écrêtage, le bourdonnement de fond et le larsen.

7. Testez les cas opérationnels réels. Vérifiez les zones individuelles, les groupes d'appel général, les conditions d'occupation, la fin d'appel, le contenu programmé, la récupération d'alimentation et le comportement de tout microphone de repli local.

Testez l'intelligibilité, pas seulement le volume

Une diffusion forte n'est pas nécessairement claire. La mise en service doit utiliser un message de test oral cohérent et évaluer chaque zone représentative en présence du bruit de fond normal. Écoutez les consonnes écrêtées, les basses excessives, les bourdonnements, les larsens et les grandes différences entre zones. Si l'entrée de l'amplificateur est trop fortement attaquée, réduire le volume du haut-parleur ne supprimera pas la distorsion déjà créée en amont dans la chaîne de signal.

Le gain audio doit être ajusté de la source à la destination : niveau du microphone de l'opérateur, niveau des médias de la plateforme, sortie ligne de la passerelle et entrée de l'amplificateur ou niveau maître. Modifiez une étape à la fois et enregistrez les réglages acceptés. Cela fournit une base de référence reproductible en cas de remplacement d'équipement ou si une visite de maintenance ultérieure signale que les annonces sont devenues plus silencieuses ou distordues.

Incluez des vérifications réseau et de sécurité

Parce que la messagerie devient un service réseau, la sécurité des terminaux fait partie de la conception audio. Remplacez les identifiants par défaut, restreignez l'accès à l'administration, maintenez une synchronisation horaire cohérente et sauvegardez la configuration finale. Placez les appareils vocaux dans un segment réseau approprié et autorisez uniquement les chemins de signalisation, de médias et d'administration requis par le système. Un terminal de messagerie ne doit pas être exposé directement à l'Internet public uniquement pour simplifier l'accès à distance.

Les paramètres de qualité de service doivent être vérifiés de bout en bout, en particulier sur les liaisons WAN partagées. La perte de paquets, la gigue ou un routage instable peuvent transformer un appel réussi en une annonce inintelligible. Le test de recette doit inclure des appels pendant une charge réseau réaliste, et pas seulement lorsque le site est calme. Pour les installations distantes, testez la récupération après une perte de liaison et confirmez si la messagerie locale reste disponible lorsque la plateforme centrale est inaccessible.

Où cette approche est la mieux adaptée

L'intégration basée sur une passerelle fonctionne bien dans les usines, entrepôts, écoles, hôpitaux, campus de bureaux, installations de transport, sites de vente au détail et sites de services publics où un réseau de sonorisation analogique couvre déjà les zones requises. Elle est également utile dans les projets multisites : une équipe de répartition centrale peut joindre des amplificateurs distants via le réseau IP, sous réserve de la sécurité, de la bande passante et de la conception de résilience du site.

• Fabrication et logistique : Connectez les halls de production, les zones de chargement et les entrepôts à un poste de répartition central tout en conservant les haut-parleurs à pavillon haute puissance conçus pour les environnements bruyants.

• Écoles et campus d'entreprises : Permettez aux bureaux autorisés d'appeler des bâtiments individuels ou des zones communes, tandis que le contenu programmé et les annonces de routine sont gérés centralement.

• Hôpitaux et établissements de soins : Intégrez les zones de messagerie générale sans perturber les circuits de haut-parleurs des services existants, sous réserve des exigences de confidentialité, de priorité et opérationnelles locales.

• Transports et installations publiques : Étendez les annonces de la salle de contrôle aux amplificateurs existants des halls, quais ou parkings, et ajoutez des terminaux IP lors d'extensions ultérieures.

• Services publics et sites distants : Fournissez un accès central aux sous-stations, installations d'eau ou sites sans surveillance tout en préservant un microphone local ou une autre voie de repli.

L'approche est moins adaptée lorsque le câblage de l'amplificateur ou des haut-parleurs existant n'est pas fiable, lorsqu'une surveillance précise par haut-parleur est obligatoire, ou lorsque le système d'évacuation d'urgence requis doit répondre à des normes que l'équipement de sonorisation installé n'a jamais été conçu pour satisfaire. Dans ces cas, la passerelle peut toujours faire partie de la solution, mais elle ne peut pas compenser un matériel terrain inadapté ni remplacer une conception de sécurité de vie conforme.

Une mise à niveau progressive doit donc inclure une limite de remplacement. Les zones en bon état peuvent être intégrées en premier, tandis que les sections endommagées ou non conformes sont programmées pour être renouvelées. De nouveaux haut-parleurs IP peuvent être introduits là où la surveillance individuelle des terminaux, un zonage flexible ou une extension plus facile offrent un avantage opérationnel clair. Cela évite de traiter « analogique » et « IP » comme une décision binaire et donne au projet une voie de migration contrôlée.

Pour la plupart des projets de mise à niveau, la meilleure première étape n'est pas de sélectionner un appareil. C'est de cartographier le chemin de signal actuel, la structure des zones et le flux de travail de l'opérateur. Une fois ces trois éléments clarifiés, la passerelle peut être placée à la bonne frontière entre la communication réseau et l'amplification analogique, avec un plan de test qui reflète la façon dont le site utilisera réellement le système.
