Dans de nombreux projets de communications unifiées, le système téléphonique doit se connecter à une salle de conférence, un centre de commandement, une salle de réunion, une salle de formation ou un environnement de sonorisation. L'objectif n'est pas seulement de rendre un appel téléphonique audible dans la salle, mais aussi de permettre aux appelants distants d'entendre les microphones, les discussions, les annonces et autres sources audio sélectionnées du lieu.

Ce type d'intégration est largement utilisé dans les conférences téléphoniques, le commandement d'urgence, les communications de répartition, la coordination à distance, les salles de réunion gouvernementales, les salles de conseil d'administration d'entreprises, les centres de contrôle industriels et les installations de service public. Étant donné que la plupart des plateformes de communication modernes sont basées sur SIP et VoIP, la clé est de convertir les entrées et sorties audio de la table de mixage en un point de terminaison vocal basé sur SIP.

Pourquoi les deux systèmes doivent fonctionner ensemble

Un système téléphonique et un système sonore de salle de conférence sont généralement conçus à des fins différentes. La plateforme téléphonique gère l'enregistrement SIP, les numéros de poste, le routage des appels, les lignes externes, l'enregistrement, les autorisations et l'accès à distance. La table de mixage ou le processeur audio gère les microphones, les haut-parleurs, les amplificateurs, l'égalisation, le routage, le contrôle de gain et le renforcement sonore de la salle.

Si ces deux systèmes restent isolés, les appelants distants peuvent n'entendre que le son d'un petit haut-parleur ou du microphone d'un ordinateur portable, tandis que les personnes dans la salle peuvent avoir du mal à entendre clairement l'appelant. Dans une grande salle, cela peut entraîner un faible volume, un écho, une mauvaise intelligibilité de la parole et une communication inefficace.

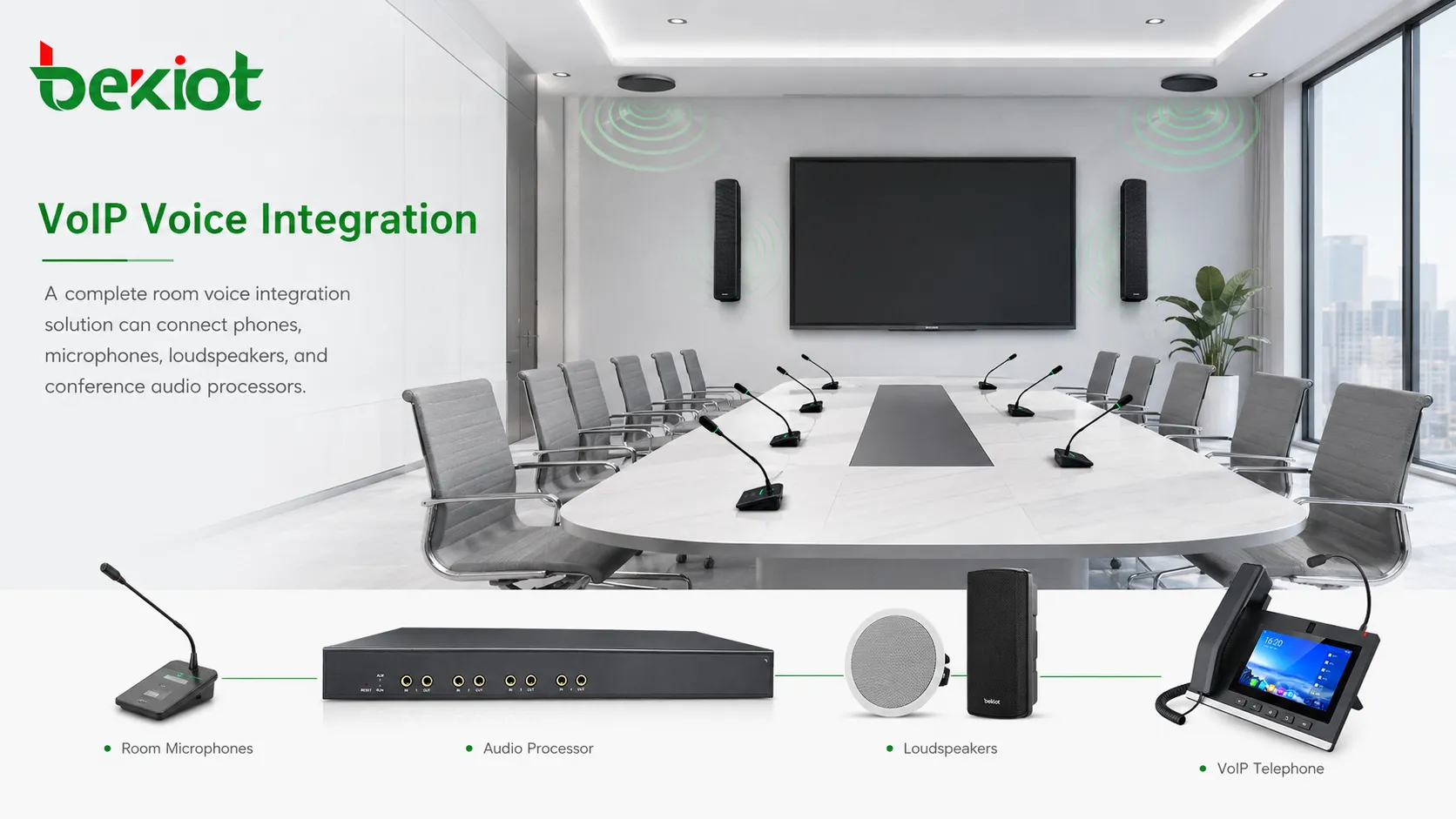

En connectant la voix téléphonique à la table de mixage, la salle peut utiliser ses microphones, haut-parleurs, amplificateurs et processeur audio existants. Les utilisateurs distants peuvent rejoindre la salle via un appel téléphonique normal, un poste SIP, une console de répartition, un poste mobile ou une ligne externe. Le système audio de la salle devient partie intégrante du flux de travail de communication au lieu de rester un système sonore séparé.

La logique technique centrale

L'ensemble de la solution repose sur deux chemins audio indépendants. Le premier chemin envoie l'audio sélectionné de la salle vers le système téléphonique. Le second chemin renvoie l'audio téléphonique vers le système sonore de la salle.

Dans la plupart des cas, la table de mixage fournit une sortie AUX, une sortie de groupe, une sortie matricielle, une sortie d'enregistrement ou une sortie de ligne dédiée. Ce signal peut être envoyé à une passerelle audio SIP ou à un ordinateur exécutant un softphone. L'audio de retour du côté téléphonique est ensuite connecté à un canal d'entrée de la table de mixage, où il peut être contrôlé comme une source audio normale.

Parce que SIP est un protocole vocal ouvert et largement adopté, cette intégration peut fonctionner avec de nombreuses plateformes IPPBX, systèmes de communications unifiées, systèmes de répartition, serveurs SIP, passerelles VoIP et réseaux vocaux cloud ou privés. Le câblage et la configuration exacts peuvent varier, mais le principe est le même : l'audio analogique ou numérique de la salle est converti en un appel SIP.

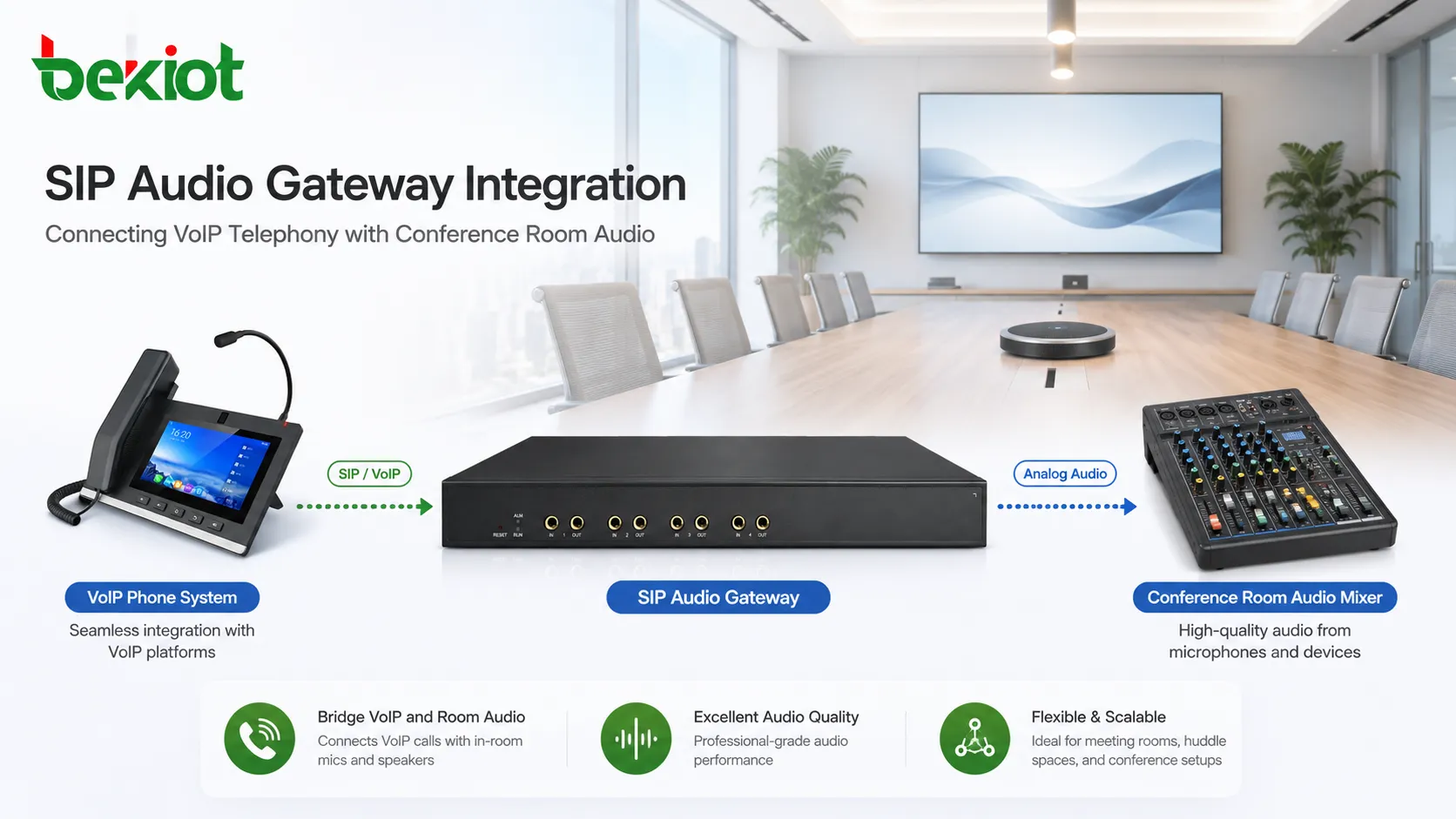

Méthode un : Utilisation d'une passerelle audio SIP

Comment fonctionne la passerelle

Une passerelle audio SIP est généralement la méthode privilégiée pour les installations fixes et professionnelles. Elle fournit des interfaces d'entrée et de sortie audio et peut s'enregistrer auprès du système téléphonique en tant que poste SIP. Une fois l'enregistrement terminé, le système audio de la salle de conférence devient un point de terminaison vocal composable.

Par exemple, un opérateur peut composer le poste attribué à la passerelle audio. La passerelle peut répondre automatiquement à l'appel, envoyer l'audio sélectionné de la salle à l'appelant et diffuser la voix de l'appelant via le système sonore de la salle. Cela crée un pont audio stable entre le réseau VoIP et le lieu physique.

Cette approche est particulièrement utile lorsque la salle doit être appelée fréquemment, lorsqu'une réponse sans surveillance est requise ou lorsque le système doit être géré par la plateforme de communication plutôt que par un utilisateur d'ordinateur local.

Logique de câblage typique

La sortie AUX, la sortie matricielle ou la sortie audio sélectionnée de la table de mixage est connectée à l'entrée audio de la passerelle SIP. Cela permet aux microphones et à l'audio de la salle sélectionnés par la table de mixage d'entrer dans le système téléphonique.

La sortie audio de la passerelle SIP est connectée à un canal d'entrée de la table de mixage. Cela permet à l'audio téléphonique d'être contrôlé par la table de mixage comme toute autre source sonore. L'opérateur peut régler le volume, couper le canal, le router vers les haut-parleurs, l'envoyer à l'enregistrement ou l'inclure dans un chemin de diffusion.

Pour les environnements professionnels, le câblage audio symétrique est préféré lorsqu'il est disponible. La connexion symétrique aide à réduire les interférences, le bruit et la perte de signal, surtout lorsque la distance du câble est longue ou lorsque la salle contient de nombreux appareils électriques, câbles d'alimentation, amplificateurs, écrans ou équipements de contrôle.

Où cette méthode est-elle adaptée

La méthode de la passerelle convient aux centres de commandement, aux salles de réunion d'urgence, aux salles de conférence d'entreprise, aux salles de formation, aux centres de répartition, aux salles de réunion gouvernementales, aux installations de conférence hôtelières, aux salles de contrôle industrielles et à d'autres lieux fixes où le système doit fonctionner de manière fiable pendant une longue période.

C'est également un bon choix lorsque le projet nécessite une gestion claire des postes, une réponse automatique, un comportement d'appel stable, une maintenance centralisée, un enregistrement des appels et une intégration avec une IPPBX ou une plateforme de communications unifiées. Étant donné que la passerelle fonctionne comme un point de terminaison SIP dédié, elle ne dépend pas de l'ordinateur portable de l'utilisateur, de l'état de l'application, de la carte son ou des paramètres audio du système d'exploitation.

Méthode deux : Utilisation d'un softphone

Comment fonctionne la méthode du softphone

Un softphone est un client téléphonique logiciel installé sur un ordinateur, une tablette ou un appareil mobile. De nombreux systèmes IPPBX et de communications unifiées prennent en charge l'enregistrement des softphones, permettant à l'appareil de fonctionner comme un poste SIP.

Dans cette méthode, l'ordinateur exécutant le softphone devient le pont entre le réseau téléphonique et le système audio de la salle. La table de mixage envoie l'audio de la salle vers l'entrée microphone, l'entrée ligne, l'interface audio USB ou la carte son externe de l'ordinateur. La sortie audio de l'ordinateur est ensuite reconnectée à un canal d'entrée de la table de mixage.

Lorsque le softphone répond ou démarre un appel, l'appelant distant peut entendre l'audio envoyé par la table de mixage, tandis que la voix de l'appelant est renvoyée à la table de mixage et diffusée via les haut-parleurs de la salle ou les zones audio sélectionnées.

Points de connexion à considérer

L'interface audio de l'ordinateur est souvent différente de l'interface audio professionnelle d'une table de mixage. Un ordinateur portable peut utiliser une prise audio de 3,5 mm, une carte son USB, un périphérique audio Bluetooth ou une interface audio externe, tandis qu'une table de mixage peut utiliser du TRS 6,35 mm, XLR, RCA, un bornier ou des entrées et sorties ligne symétriques.

Pour cette raison, le câble doit être sélectionné ou fabriqué correctement. Le niveau du signal doit également être vérifié. L'entrée microphone, l'entrée ligne, la sortie AUX, la sortie casque et la sortie haut-parleur peuvent avoir des niveaux de signal et des impédances différents. Un mauvais appariement peut entraîner un faible volume, une distorsion, un écho, un ronflement ou un bruit de fond.

Où cette méthode est-elle utile

La méthode du softphone est utile pour les réunions temporaires, les petites salles de conférence, le déploiement mobile, les tests, les démonstrations, la formation à distance et les projets où aucune passerelle audio SIP dédiée n'est disponible.

Cependant, elle est généralement moins adaptée aux sites non supervisés ou critiques. La stabilité dépend de l'ordinateur, du système d'exploitation, du client softphone, de la carte son, de la connexion réseau, de l'état de l'alimentation et de l'opération de l'utilisateur. Pour un déploiement professionnel à long terme, une passerelle audio SIP dédiée est généralement plus facile à gérer.

Choisir la meilleure méthode d'intégration

Architecture de solution recommandée

Pour un système professionnel fixe, l'architecture recommandée consiste à utiliser une passerelle audio SIP ou une interface audio compatible SIP connectée à la table de mixage ou au processeur audio. La passerelle s'enregistre auprès de l'IPPBX, du serveur SIP, de la plateforme de répartition ou de la plateforme de communications unifiées comme un poste normal.

Lorsqu'un utilisateur distant, un opérateur de répartition, un appelant externe ou un poste mobile compose le numéro attribué, le système audio de la salle peut rejoindre l'appel. La table de mixage ou le processeur audio contrôle l'audio du côté de la salle, tandis que la plateforme de communication gère la composition, le routage, les autorisations, la connexion des appels, l'enregistrement et la gestion des postes.

Pour une utilisation temporaire ou à petite échelle, un softphone et une interface audio d'ordinateur peuvent être utilisés comme solution rapide. Cependant, l'appariement des câbles, la configuration de la carte son, le contrôle du volume et le comportement de l'écho doivent être testés soigneusement avant l'opération réelle.

Considérations importantes pour le déploiement

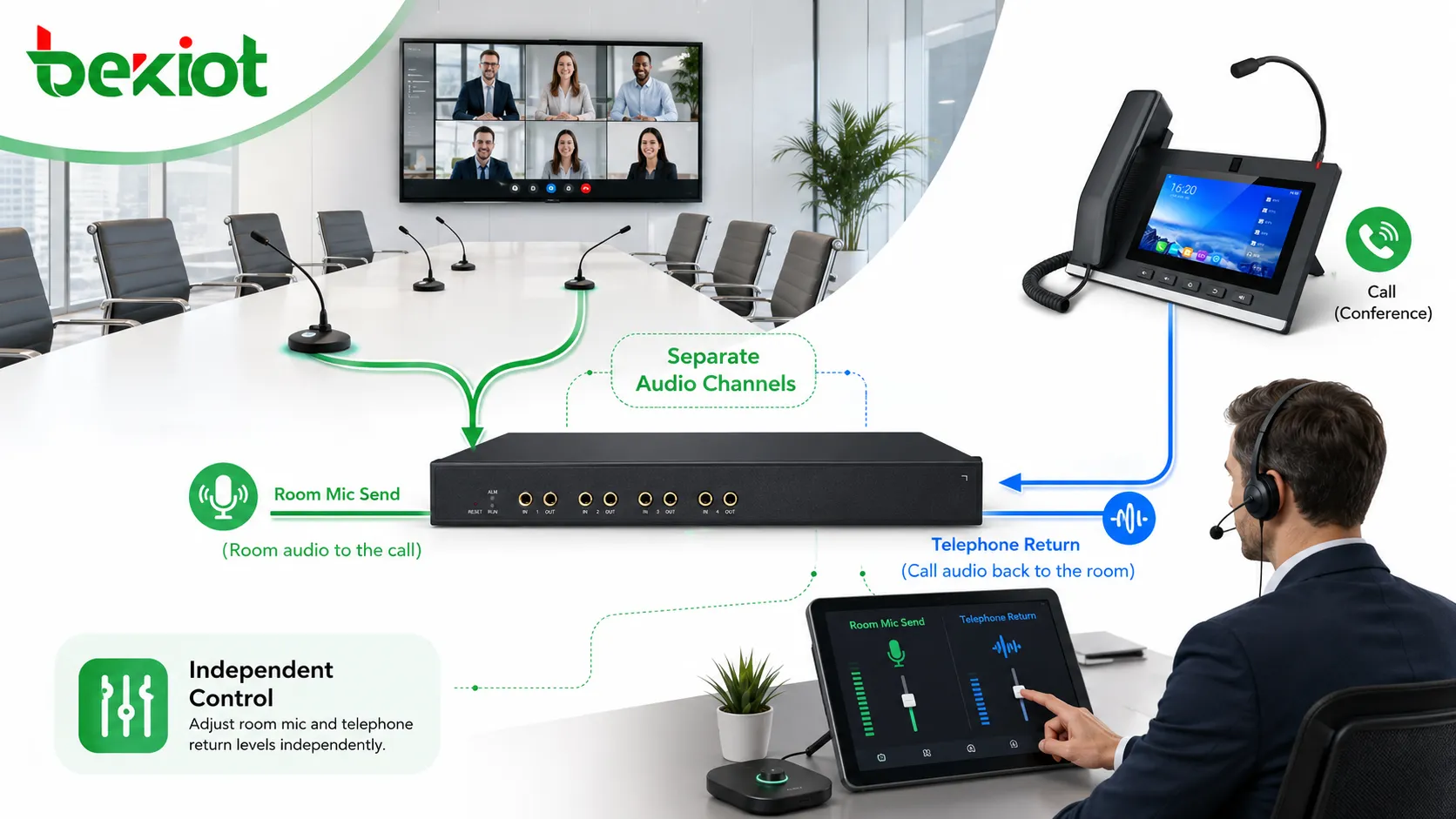

Séparer les chemins d'envoi et de retour

L'audio envoyé de la table de mixage au système téléphonique et l'audio renvoyé du système téléphonique à la table de mixage doivent être traités comme deux chemins séparés. Cela aide à éviter les retours, l'écho et les boucles audio non contrôlées.

Un plan de routage clair doit définir quels microphones sont envoyés au système téléphonique, si l'audio téléphonique doit revenir aux haut-parleurs de la salle et si un canal doit être exclu de la sortie mix-minus.

Contrôler l'écho et le retour

Si les haut-parleurs de la salle sont à nouveau captés par les microphones et renvoyés du côté téléphonique, un écho peut se produire. Dans les grandes salles, le problème peut devenir plus évident en raison de la distance des haut-parleurs, de la réflexion dans la salle, de l'emplacement des microphones et du niveau de gain.

Une solution pratique consiste à utiliser un routage approprié de la table de mixage, une annulation d'écho, un volume de haut-parleur plus bas près des microphones, des microphones directionnels ou un processeur audio pour conférence. Pour les installations professionnelles, les tests doivent être effectués avec de vrais microphones, de vrais haut-parleurs et des scénarios d'appels réels.

Adapter les niveaux de signal et les connecteurs

Les dispositifs audio professionnels et les interfaces informatiques grand public n'utilisent pas toujours le même niveau de signal. La sortie symétrique d'une table de mixage peut ne pas correspondre directement à l'entrée microphone d'un ordinateur. Un mauvais appariement peut créer du bruit, de l'écrêtage, un audio faible ou un volume instable.

Avant l'installation finale, vérifiez si l'interface est symétrique ou asymétrique, si le niveau est micro ou ligne, mono ou stéréo, et si le type de connecteur est XLR, TRS, RCA, 3,5 mm, bornier ou un autre format.

Configuration réseau et SIP

La connexion audio n'est qu'une partie de la solution. Le point de terminaison SIP doit également s'enregistrer correctement auprès de la plateforme de communication. Le réseau doit permettre la signalisation SIP et la transmission des médias RTP entre la passerelle ou le softphone et l'IPPBX, le serveur SIP ou la plateforme de répartition.

Pour les réseaux privés, c'est généralement simple. Pour les déploiements multisites, un VPN, un SBC, un traversée NAT, des règles de pare-feu ou une configuration SIP sécurisée peuvent être nécessaires. L'équipe de projet doit confirmer la planification des numéros de poste, la compatibilité des codecs, le mode DTMF, l'intervalle d'enregistrement, le mode de transport et le chemin des médias avant la mise en service.

Si le système est utilisé pour le commandement d'urgence ou la répartition opérationnelle, la fiabilité du réseau devient plus importante. Des liaisons réseau redondantes, une alimentation de secours, des commutateurs stables et une planification claire des adresses IP peuvent réduire le risque d'interruption d'appel lors de réunions importantes ou d'événements d'urgence.

Mise en service et tests de réception

Après avoir terminé le câblage et l'enregistrement SIP, le système doit être testé dans des conditions d'exploitation réelles. Un test de base doit inclure les appels entrants, les appels sortants, la réponse automatique, la captation des microphones de la salle, l'audio de retour téléphonique, le contrôle de sourdine, le réglage du volume et la stabilité des appels de longue durée.

L'installateur doit également vérifier si l'appelant peut entendre clairement l'orateur dans la salle, si la salle peut entendre clairement l'appelant et s'il y a de l'écho, un retour, un délai, un écrêtage ou un bruit de fond. Les tests ne doivent pas se limiter à un seul appel court. Différentes positions de microphones, niveaux de haut-parleurs et distances de parole doivent être vérifiés.

Pour les projets impliquant l'enregistrement, la diffusion ou la liaison de répartition, le test de réception doit également confirmer si l'audio téléphonique est inclus dans le bon chemin de sortie, si l'audio de la salle est enregistré correctement et si les appels d'urgence ou les appels prioritaires peuvent être traités selon le flux de travail prévu.

Utiliser la même logique avec les processeurs audio

De nombreuses salles de réunion modernes n'utilisent plus de table de mixage analogique traditionnelle. Elles utilisent plutôt un processeur audio pour conférence, un DSP, un processeur matriciel ou un système audio numérique. Le principe d'intégration reste similaire.

Le processeur fournit une sortie audio pour le système téléphonique et reçoit l'audio de retour téléphonique via un canal d'entrée. La différence réside principalement dans le type d'interface, la configuration du routage, la capacité d'annulation d'écho et la méthode de contrôle logiciel.

Pour les projets impliquant des communications unifiées, la répartition, le commandement d'urgence ou les réunions hybrides, cela fait du processeur audio une partie importante de la solution vocale globale. Il peut gérer les microphones, les haut-parleurs, l'enregistrement, les appelants distants et le routage audio de la salle de manière plus centralisée.

Maintenance et fonctionnement à long terme

Après la livraison du système, le numéro de poste, le compte SIP, le schéma de câblage, le nom du canal de la table de mixage, le type de câble et la logique de routage doivent être clairement documentés. Cela aide les futures équipes de maintenance à comprendre comment le système téléphonique et le système audio sont connectés.

Pour les installations fixes, il est utile d'étiqueter le canal de la table de mixage utilisé pour l'audio de retour téléphonique et la sortie utilisée pour l'audio d'envoi téléphonique. Cela réduit le risque de changements de volume accidentels ou de retrait de câble lors de la maintenance ultérieure de la salle.

Des tests périodiques sont également recommandés, en particulier dans les centres de commandement, les salles de réunion d'urgence et les installations où le système n'est pas utilisé tous les jours mais doit fonctionner immédiatement en cas de besoin. Un court test d'appel programmé peut confirmer que l'enregistrement SIP, le chemin audio, la sortie des haut-parleurs et la captation des microphones restent normaux.

FAQ

Un système téléphonique peut-il être connecté directement à une table de mixage ?

En général, il ne doit pas être connecté directement sans un dispositif de conversion audio ou un chemin softphone. Un système téléphonique utilise la signalisation SIP et des codecs vocaux, tandis qu'une table de mixage utilise des signaux audio analogiques ou numériques. Une passerelle, un softphone ou une interface compatible est nécessaire pour faire le pont entre les deux systèmes.

Une connexion audio symétrique est-elle nécessaire ?

Elle n'est pas toujours obligatoire, mais elle est recommandée pour les salles professionnelles, les longs câbles ou les environnements électriquement bruyants. Le câblage symétrique peut réduire les interférences et améliorer la stabilité audio.

Cette solution peut-elle fonctionner avec un système de commandement d'urgence ?

Oui. La même méthode d'intégration peut être utilisée dans les salles de commandement d'urgence, les centres de répartition et les salles de contrôle. La plateforme téléphonique peut connecter les appels de terrain, les lignes externes, les postes SIP ou les utilisateurs mobiles au système audio de la salle.

Que doit-on tester avant la livraison ?

Le système doit être testé pour la connexion des appels, la captation des microphones de la salle, l'audio de retour téléphonique, l'écho, le retour, le niveau de volume, la réponse automatique, le comportement de routage et la stabilité de longue durée. Si l'enregistrement ou la liaison de répartition est requis, ces flux de travail doivent également être testés.
