Les installations industrielles et publiques modernes s'appuient de plus en plus sur la communication audio basée sur le réseau pour remplacer les systèmes de radiodiffusion indépendants traditionnels. Une solution de radiodiffusion IP à distance utilise les réseaux Ethernet pour transmettre l'audio numérique, permettant aux opérateurs de gérer plusieurs zones, terminaux et services audio à partir d'une plateforme unifiée.

Contrairement aux systèmes de radiodiffusion traditionnels qui nécessitent un câblage audio dédié, les plateformes audio basées sur IP utilisent l'infrastructure réseau existante pour offrir un déploiement flexible, une opération à distance et une expansion plus facile. Elles sont largement appliquées dans les parcs industriels, les installations de fabrication, les écoles, les hôpitaux, les infrastructures de transport, les projets énergétiques et les environnements de sécurité publique.

Cependant, la construction d'un déploiement audio réseau fiable nécessite plus que la simple connexion des terminaux à un réseau. Les ingénieurs doivent prendre en compte l'architecture du système, la planification IP, l'enregistrement des périphériques, la configuration des zones, les fonctions de planification et les exigences de communication d'urgence.

Ce guide explique le processus de configuration complet, couvrant la conception du système, la configuration des périphériques, les fonctions de radiodiffusion à distance, l'intégration d'urgence et les considérations pratiques de déploiement.

Comprendre les composants du système

Une compréhension complète des composants du système aide les ingénieurs à concevoir une architecture de communication audio stable et évolutive. Une solution typique se compose d'une plateforme de gestion, d'une infrastructure réseau et de terminaux audio IP distribués.

Serveur de radiodiffusion IP

Le serveur de radiodiffusion IP agit comme l'unité de gestion centrale de la plateforme. Il contrôle la distribution audio, l'enregistrement des terminaux, les tâches planifiées, les autorisations utilisateur et la surveillance des périphériques.

Les fonctions principales incluent :

• Stockage et gestion des fichiers audio.

• Configuration des zones de radiodiffusion.

• Contrôle de la lecture programmée.

• Annonces vocales en temps réel.

• Surveillance de l'état des terminaux.

Dans les projets à grande échelle, le serveur est normalement déployé dans un centre de contrôle et connecté aux terminaux audio distribués via le réseau.

Terminaux de radiodiffusion IP

Les terminaux de radiodiffusion IP reçoivent les flux audio numériques de la plateforme de gestion et les convertissent en sortie sonore. Chaque terminal possède une adresse réseau indépendante, permettant aux administrateurs de gérer les périphériques en fonction de l'emplacement et des exigences opérationnelles.

Les types de terminaux courants incluent :

• Haut-parleurs réseau IP.

• Amplificateurs IP.

• Haut-parleurs à pavillon IP.

• Haut-parleurs réseau industriels.

• Terminaux audio d'urgence.

Différents terminaux peuvent être sélectionnés en fonction des conditions environnementales. Les installations intérieures peuvent utiliser des haut-parleurs réseau standard, tandis que les usines, les tunnels et les zones extérieures peuvent nécessiter des équipements audio haute puissance ou résistants aux intempéries.

Infrastructure réseau

L'infrastructure réseau affecte directement la stabilité et les performances d'un déploiement audio IP. Une planification réseau adéquate garantit une transmission fiable et simplifie la maintenance future.

Les composants réseau typiques incluent :

• Commutateurs centraux.

• Commutateurs d'accès.

• Liaisons de transmission par fibre.

• Équipements de gestion réseau.

Pour les grands projets, le trafic de radiodiffusion doit être séparé des données de bureau normales par une planification VLAN. Cela améliore la fiabilité du réseau et réduit les interférences provenant de services non liés.

Planification de l'architecture réseau

La planification réseau est la première étape pratique dans la construction d'un système de communication audio à distance fiable. Avant l'installation, les ingénieurs doivent définir la topologie, les emplacements des périphériques, les adresses IP et les exigences de bande passante.

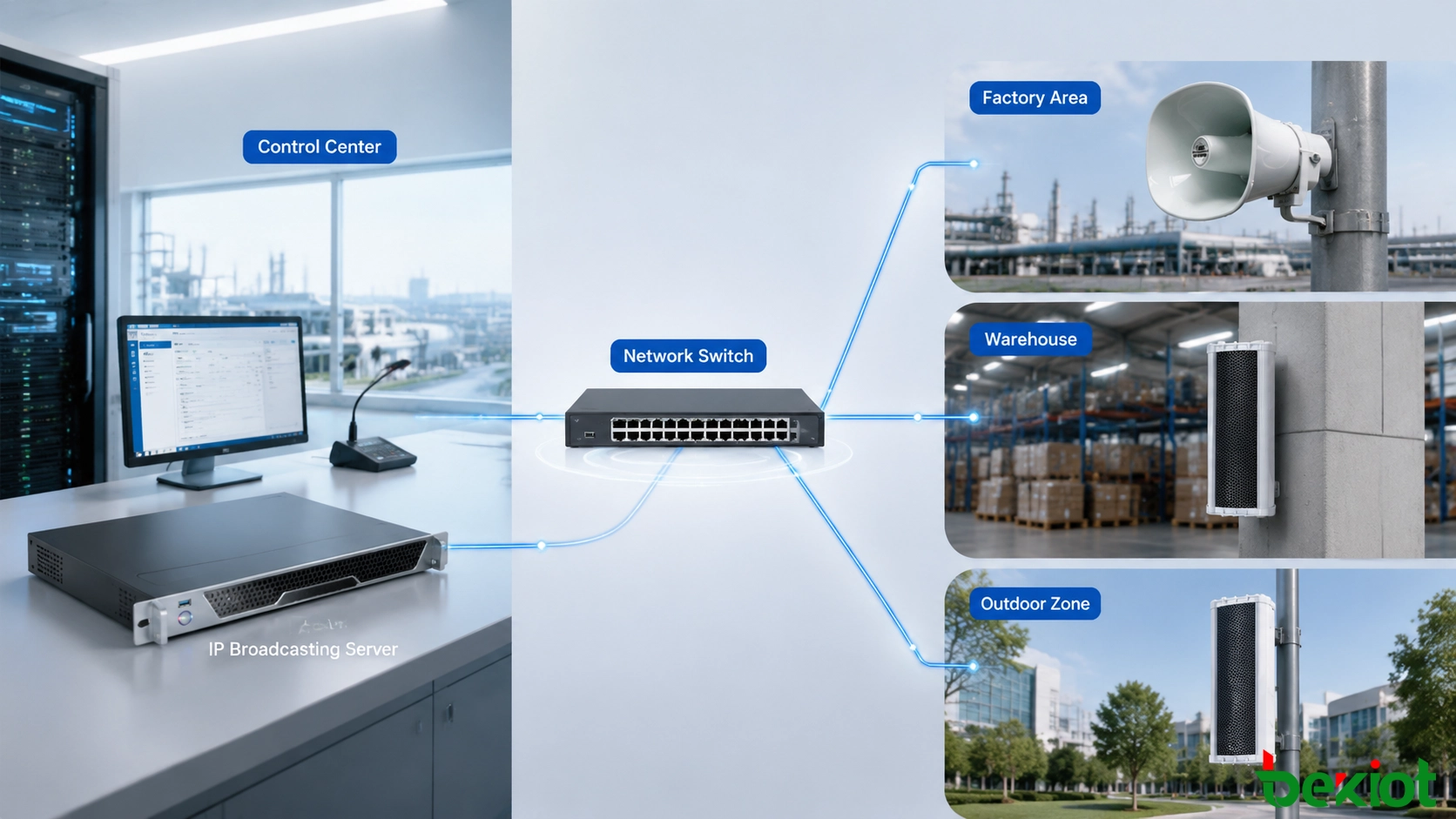

Conception de la topologie du système

Un déploiement typique contient plusieurs couches fonctionnelles :

• Plateforme de gestion centrale.

• Couche réseau centrale.

• Commutateurs réseau régionaux.

• Terminaux audio IP distribués.

La structure de communication comprend normalement :

Centre de gestion de radiodiffusion

Serveur de radiodiffusion IP

Commutateur réseau

Terminaux audio IP

Pour les installations industrielles et les projets d'infrastructure publique, des nœuds de gestion régionaux supplémentaires peuvent être ajoutés lorsque davantage de terminaux ou plusieurs emplacements de contrôle sont nécessaires.

Planification des adresses IP

Chaque périphérique nécessite une adresse réseau unique. Une planification IP adéquate aide à prévenir les conflits d'adresses et simplifie la maintenance future.

La configuration typique inclut :

• Adresse IP fixe pour le serveur de radiodiffusion.

• Plages d'adresses dédiées pour les terminaux audio.

• Groupes d'adresses séparés pour différentes zones.

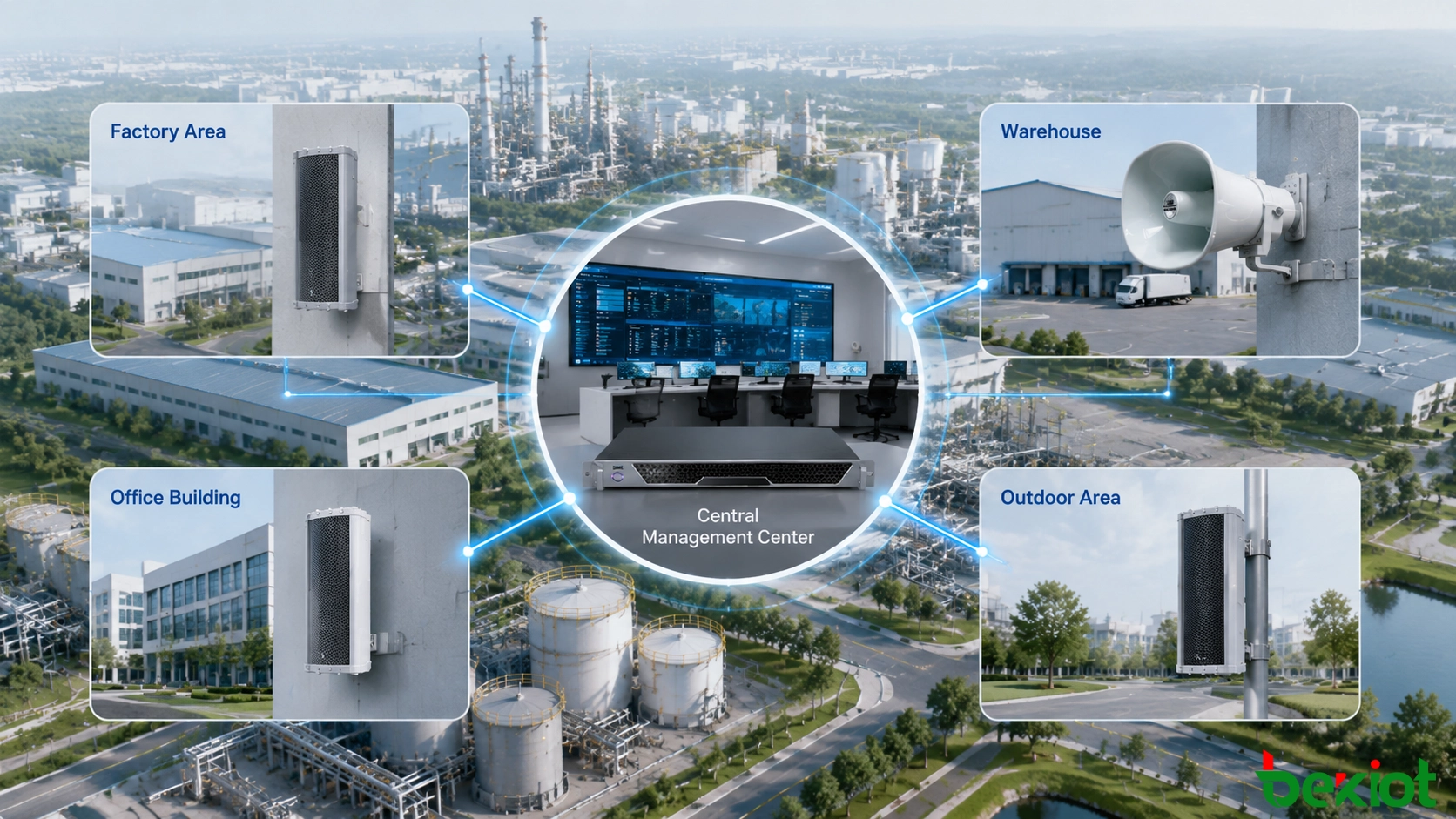

Les périphériques doivent être organisés selon les emplacements physiques et les exigences opérationnelles.

Parc industriel

Zone de production

Zone d'entrepôt

Bâtiment de bureaux

Zone de sécurité

Cette structure permet aux opérateurs d'identifier rapidement les terminaux et d'effectuer des diffusions ciblées plus efficacement.

Configuration de la plateforme de gestion de radiodiffusion IP

Après avoir terminé la conception du réseau, l'étape suivante consiste à configurer la plateforme de gestion. La plateforme fournit une interface unifiée pour l'enregistrement des terminaux, la gestion des zones, la planification des tâches et la surveillance opérationnelle.

Ajout et enregistrement des terminaux audio

Avant que les services de radiodiffusion puissent être utilisés, tous les terminaux audio réseau doivent être enregistrés dans la plateforme de gestion. Chaque périphérique doit se voir attribuer un nom, un emplacement et une catégorie de gestion clairs.

Le processus de configuration typique comprend :

• Recherche des terminaux réseau disponibles.

• Enregistrement des périphériques dans la plateforme.

• Attribution des noms et emplacements des périphériques.

• Configuration des autorisations utilisateur.

Par exemple, les terminaux d'une installation industrielle peuvent être organisés selon les zones opérationnelles :

Zone d'usine

Atelier de production

Zone de stockage

Zone de chargement

Point de contrôle de sécurité

Cette structure aide les opérateurs à localiser rapidement des terminaux spécifiques et à gérer les diffusions en fonction des zones de travail réelles.

Création de zones de radiodiffusion

La gestion des zones est une fonction clé des plateformes de radiodiffusion basées sur le réseau. En regroupant les terminaux selon les emplacements ou les exigences commerciales, les administrateurs peuvent envoyer différents contenus audio vers différentes zones.

Les configurations de zones courantes incluent :

• Zones basées sur les bâtiments.

• Zones de zones de production.

• Zones de campus.

• Zones de réponse d'urgence.

Par exemple, un parc industriel peut créer des zones séparées pour :

• Zones de fabrication.

• Zones d'entrepôt.

• Bâtiments de bureaux.

• Zones d'opération extérieures.

Chaque zone peut fonctionner indépendamment, permettant aux opérateurs d'effectuer des annonces locales, des notifications régionales ou des diffusions à l'échelle de l'installation selon les exigences opérationnelles.

Configuration des fonctions de radiodiffusion à distance

L'un des principaux avantages des plateformes audio basées sur IP est l'opération centralisée. Les administrateurs peuvent gérer les services audio à partir d'un emplacement de contrôle sans avoir à opérer manuellement chaque terminal.

Radiodiffusion vocale en temps réel

La radiodiffusion en temps réel permet aux opérateurs d'envoyer des messages vocaux en direct via des microphones connectés à la plateforme de gestion.

Cette fonction est couramment utilisée pour :

• Instructions d'urgence.

• Notifications de production.

• Commandes opérationnelles temporaires.

• Annonces de sécurité.

Un processus d'opération typique comprend :

Opérateur

Plateforme de gestion de radiodiffusion

Zone de radiodiffusion sélectionnée

Terminal audio IP

Sortie audio

Par rapport aux systèmes audio traditionnels, la radiodiffusion réseau permet aux opérateurs de sélectionner directement les zones requises via un logiciel plutôt que de contrôler des circuits audio séparés.

Lecture audio programmée

La lecture programmée permet aux organisations de distribuer automatiquement du contenu audio selon des plans horaires prédéfinis.

Les applications courantes incluent :

• Emplois du temps scolaires quotidiens.

• Rappels de changement d'équipe en usine.

• Messages d'éducation à la sécurité.

• Annonces pour les installations publiques.

Les administrateurs peuvent configurer :

• Heure de lecture.

• Zones cibles.

• Fichiers audio.

• Programmes répétés.

Après configuration, les tâches programmées peuvent s'exécuter automatiquement sans intervention manuelle continue.

Gestion à distance des fichiers audio

En plus des annonces en direct, la plateforme peut gérer des fichiers audio stockés et les distribuer vers des zones sélectionnées.

Les ressources audio typiques incluent :

• Instructions d'urgence.

• Contenu de formation à la sécurité.

• Musique d'ambiance.

• Notifications opérationnelles.

Les fichiers audio peuvent être attribués à des zones spécifiques et lus selon des horaires ou des commandes manuelles.

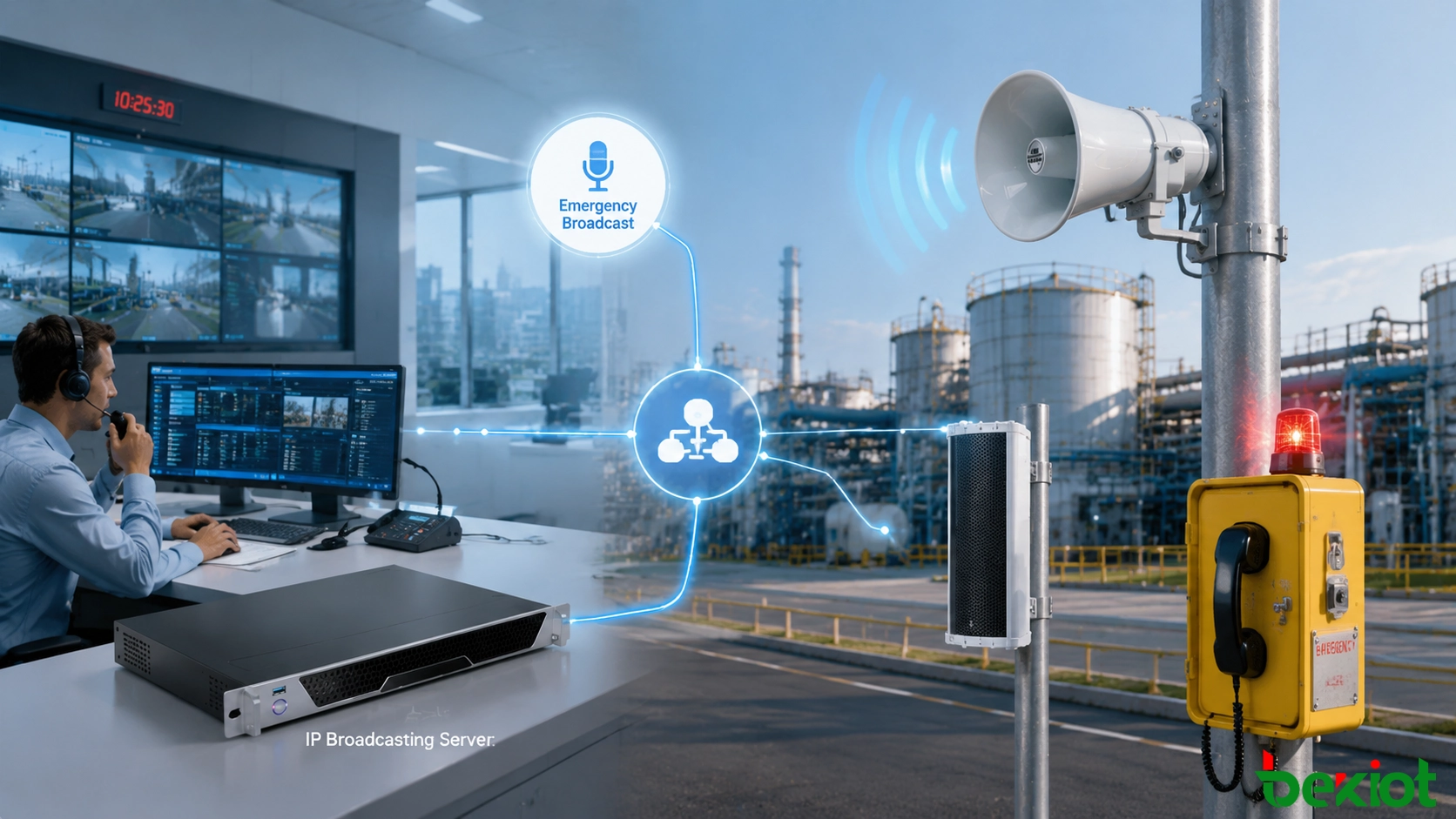

Radiodiffusion d'urgence et intégration système

Dans les environnements critiques, la radiodiffusion réseau n'est pas seulement utilisée pour la communication quotidienne, mais joue également un rôle important dans la réponse d'urgence.

En se connectant aux systèmes d'alarme, aux plateformes de communication et aux applications de sécurité, le système peut délivrer rapidement des informations importantes lors de situations d'urgence.

Flux de travail de radiodiffusion d'urgence

Un processus d'urgence typique comprend :

Événement d'urgence

Déclenchement d'alarme

Plateforme de radiodiffusion

Message audio d'urgence

Terminaux de la zone cible

Réponse du personnel

Par exemple, lorsqu'un événement anormal se produit dans une installation industrielle, les opérateurs peuvent envoyer des instructions d'évacuation vers des zones spécifiques tout en maintenant la communication avec le personnel de terrain via des systèmes de communication intégrés.

Intégration avec les plateformes de communication

Les solutions audio IP modernes sont de plus en plus intégrées à d'autres systèmes de communication pour créer un environnement opérationnel unifié.

Les scénarios d'intégration courants incluent :

• Systèmes téléphoniques industriels.

• Plateformes de communication SIP.

• Systèmes de commandement d'urgence.

• Plateformes de vidéosurveillance.

• Systèmes d'alarme incendie.

Grâce à l'intégration, les opérateurs peuvent combiner la communication vocale, les informations vidéo, les alarmes et les notifications audio dans un flux de travail coordonné.

Applications industrielles des systèmes de radiodiffusion IP à distance

Les solutions de radiodiffusion IP à distance sont largement utilisées dans les environnements qui nécessitent une communication centralisée, une livraison rapide d'informations et une réponse d'urgence fiable. Par rapport aux systèmes audio traditionnels, les plateformes basées sur le réseau offrent une meilleure évolutivité et une intégration plus facile avec d'autres systèmes numériques.

Usines industrielles et installations de fabrication

Les installations industrielles contiennent généralement plusieurs zones de production, entrepôts, zones d'équipement et zones d'opération extérieures. Une communication efficace est essentielle pour la coordination de la production, la gestion de la sécurité et la réponse d'urgence.

Une solution de radiodiffusion IP à distance permet aux responsables d'envoyer des annonces à des ateliers sélectionnés, des lignes de production ou l'ensemble de l'installation à partir d'un emplacement de contrôle centralisé.

Les applications courantes incluent :

• Notifications de planification de production.

• Rappels de sécurité.

• Annonces d'évacuation d'urgence.

• Instructions opérationnelles quotidiennes.

Lorsqu'elles sont combinées avec des plateformes de communication industrielle, l'audio réseau peut faire partie d'un environnement de communication unifié où les appels vocaux, les alarmes et les notifications audio se soutiennent mutuellement.

Environnements énergétiques, chimiques et dangereux

Les installations énergétiques et chimiques nécessitent souvent une communication fiable car de nombreuses zones impliquent des exigences de sécurité strictes et des conditions d'exploitation complexes.

Dans ces environnements, les plateformes audio basées sur IP peuvent prendre en charge :

• Annonces d'urgence.

• Avertissements de sécurité.

• Instructions d'exploitation.

• Notifications d'évacuation.

Intégrées aux téléphones industriels, aux dispositifs d'alarme et aux plateformes de commandement, le système peut fournir un flux de travail de communication d'urgence plus complet.

Installations de transport et tunnels

Les environnements de transport tels que les tunnels, les gares ferroviaires, les aéroports et les autoroutes nécessitent une communication fiable entre les centres de contrôle et les emplacements distribués.

La radiodiffusion à distance permet aux opérateurs de diffuser des annonces vers des zones spécifiques sans déployer de réseaux de câblage audio séparés.

Les applications typiques incluent :

• Annonces d'information aux passagers.

• Messages de gestion du trafic.

• Notifications d'urgence dans les tunnels.

• Instructions de sécurité publique.

Écoles, campus et installations publiques

Les établissements d'enseignement et les installations publiques nécessitent souvent des annonces programmées et des capacités de notification d'urgence dans plusieurs bâtiments ou zones.

Les plateformes audio IP prennent en charge :

• Annonces d'emplois du temps quotidiens.

• Notifications d'événements.

• Communication de réponse d'urgence.

• Gestion audio multi-bâtiments.

Considérations clés pour un déploiement fiable

Un déploiement audio réseau fiable nécessite une planification adéquate de la conception du réseau, de la gestion des périphériques et de la maintenance à long terme. L'installation du matériel seule ne suffit pas à garantir un fonctionnement stable.

Bande passante réseau et gestion du trafic

Bien que la transmission audio nécessite moins de bande passante que les services vidéo, les grands déploiements comportant de nombreux terminaux nécessitent toujours une planification réseau minutieuse.

Les pratiques recommandées incluent :

• Utilisation de VLAN dédiés à la radiodiffusion.

• Gestion des priorités du trafic réseau.

• Surveillance des performances de transmission.

• Maintien d'une connectivité réseau stable.

Configuration de la multidiffusion

Les projets audio IP à grande échelle utilisent couramment la transmission en multidiffusion pour améliorer l'efficacité du réseau.

La multidiffusion permet de délivrer un flux audio à plusieurs terminaux de manière efficace sans créer de flux indépendants pour chaque périphérique.

Les équipements réseau doivent prendre en charge des fonctions telles que :

• IGMP Snooping.

• Gestion de la multidiffusion.

• Contrôle du trafic réseau.

Planification de la fiabilité et de la sauvegarde

Pour les applications critiques, la fiabilité doit être prise en compte lors de la conception du système. Les sites industriels, les installations de transport et les centres d'urgence nécessitent généralement un fonctionnement stable dans différentes conditions.

Les considérations importantes incluent :

• Protection par alimentation de secours.

• Connexions réseau stables.

• Stratégies de protection et de récupération du serveur.

• Tests réguliers du système.

Intégration avec d'autres systèmes

Les solutions audio IP modernes sont de plus en plus connectées à d'autres plateformes opérationnelles au lieu de fonctionner comme des systèmes audio indépendants.

Les options d'intégration courantes incluent :

• Systèmes de vidéosurveillance.

• Plateformes de commandement d'urgence.

• Systèmes de communication téléphonique.

• Systèmes d'alarme incendie.

• Plateformes de contrôle d'accès.

Construction d'une architecture audio réseau évolutive

L'évolution future des systèmes de radiodiffusion s'oriente vers une intégration plus profonde avec les plateformes de communication, les systèmes de gestion intelligents et les environnements opérationnels numériques.

Au lieu de fonctionner comme des outils audio isolés, les plateformes audio réseau modernes deviennent partie d'écosystèmes de communication complets. Elles prennent en charge la livraison d'informations en temps réel, la réponse d'urgence coordonnée et la collaboration inter-départements.

Une architecture évolutive permet aux organisations d'étendre progressivement les systèmes existants en ajoutant de nouveaux terminaux, zones et applications sans reconstruire l'ensemble de l'infrastructure de communication.

Cette approche offre plusieurs avantages à long terme :

• Protège les investissements réseau et audio existants.

• Simplifie l'intégration avec d'autres plateformes technologiques.

• Soutient les exigences d'expansion futures.

• Améliore l'efficacité opérationnelle grâce à une gestion unifiée.

Conclusion

La configuration d'un système de radiodiffusion IP à distance nécessite une compréhension complète de l'architecture réseau, de la gestion des terminaux, de la planification des zones, des fonctions de planification et des exigences applicatives.

Par rapport aux solutions de radiodiffusion traditionnelles, les plateformes basées sur IP offrent une plus grande flexibilité, une expansion plus facile et des capacités d'intégration plus solides. Les organisations peuvent utiliser l'infrastructure réseau existante pour construire des systèmes de communication dans les usines, les campus, les installations de transport et les infrastructures publiques.

En combinant la radiodiffusion IP avec la communication industrielle, les systèmes d'urgence et les plateformes de gestion intelligente, les entreprises peuvent créer un environnement de communication plus fiable pour les opérations quotidiennes et la réponse d'urgence.

FAQ

Combien de terminaux un système de radiodiffusion IP peut-il prendre en charge ?

Le nombre de terminaux pris en charge dépend des performances du serveur, de la conception du réseau, des exigences de transmission audio et de l'échelle du projet. Les grands déploiements peuvent être étendus via une architecture distribuée et des nœuds de gestion supplémentaires.

Les systèmes de radiodiffusion IP peuvent-ils prendre en charge la gestion à distance ?

Oui. Les administrateurs peuvent gérer les terminaux, les zones, les fichiers audio et les tâches planifiées via une plateforme de gestion centralisée.

La radiodiffusion IP peut-elle s'intégrer aux systèmes de communication d'urgence ?

Oui. Les plateformes de radiodiffusion IP peuvent se connecter aux téléphones, aux systèmes d'alarme, aux plateformes vidéo et aux solutions de commandement pour soutenir une réponse d'urgence coordonnée.

Quelle est la différence entre la radiodiffusion IP et la radiodiffusion traditionnelle ?

La radiodiffusion traditionnelle repose sur un câblage audio dédié, tandis que la radiodiffusion IP utilise la communication réseau. Les solutions basées sur le réseau offrent une expansion plus facile, une gestion à distance et une meilleure intégration avec les systèmes numériques modernes.
