La radio de terrain reste essentielle lorsque les équipes ont besoin d'une communication vocale immédiate, en groupe et en semi-duplex. La difficulté apparaît lorsque des unités distinctes utilisent des systèmes radio différents, que le personnel de commandement travaille loin du site radio, ou qu'un réseau téléphonique et de répartition doit communiquer avec des utilisateurs qui ne portent que des radios. Une passerelle Radio over IP fournit le pont : elle prend l'audio et les signaux de commande de la radio, les transporte sur un réseau IP et présente le canal à un autre site radio, à une plateforme de répartition ou à un système vocal compatible.
La valeur de cette approche n'est pas qu'elle remplace le réseau radio. Elle étend les actifs radio existants dans un environnement de commandement distribué. Les radios peuvent rester près de la zone de couverture tandis que les opérateurs les surveillent et les contrôlent depuis un centre d'opérations protégé connecté par fibre, réseau privé, VPN, liaison cellulaire, micro-ondes ou satellite. Lorsqu'il est correctement conçu, le même cadre peut également connecter des canaux radio sélectionnés à des téléphones, des services d'enregistrement et des applications de commandement autorisées.
Des réseaux radio isolés à une couche vocale coordonnée
Une organisation de commandement peut hériter de plusieurs générations d'équipements de communication. Les radios analogiques conventionnelles peuvent fonctionner aux côtés de systèmes numériques, de radios embarquées, de stations de base, de terminaux portables et d'équipements en ondes courtes ou VHF/UHF. Chaque réseau peut avoir son propre plan de fréquences, sa méthode de signalisation, sa politique d'accès et sa structure de groupe opérationnel. Même lorsque chaque système fonctionne bien individuellement, les utilisateurs d'un réseau peuvent ne pas être en mesure de parler directement avec les utilisateurs d'un autre.

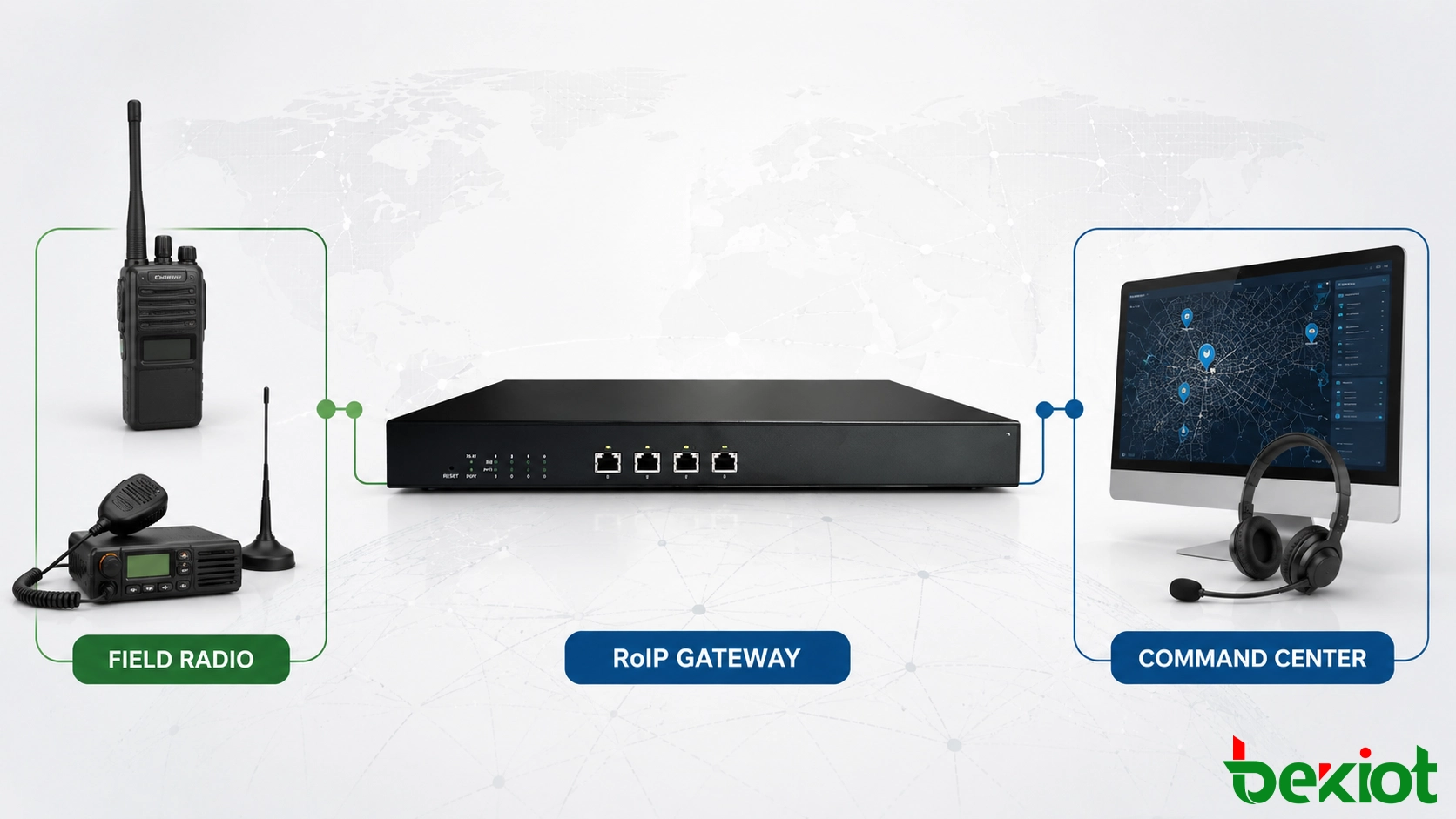

Une passerelle RoIP crée un chemin vocal contrôlé entre ces environnements par ailleurs séparés. Du côté radio, la passerelle se connecte à l'audio, à la pression pour parler (PTT) et aux signaux d'état du canal exposés par une radio de base, une radio mobile ou une autre interface appropriée. Du côté réseau, elle encapsule l'audio et transporte l'état de commande associé sur IP. Un point d'extrémité distant peut reconstruire l'audio et le fonctionnement PTT ou livrer le flux à une plateforme de commandement.
Cette approche est particulièrement utile lorsqu'il n'est ni pratique ni souhaitable de remplacer chaque radio de terrain. Les terminaux existants, les plans de couverture et les procédures opérationnelles peuvent rester en service tandis que la couche de commandement bénéficie d'un accès élargi. L'intégration peut être introduite canal par canal, permettant à l'équipe du projet de vérifier le comportement avant de connecter des réseaux radio supplémentaires.
RoIP ne doit pas être décrit comme une traduction de protocole universelle. Le pontage audio et de commande peut connecter des chemins de communication, mais il ne reproduit pas automatiquement chaque fonction native d'un système radio numérique trunké. L'identité de l'unité, la signalisation d'urgence, la localisation, la messagerie texte, l'état du chiffrement et la gestion des groupes de conversation peuvent nécessiter des interfaces de protocole dédiées ou un soutien de l'infrastructure radio. Une conception fiable commence par la séparation de l'exigence d'interopérabilité vocale de ces services de niveau supérieur.
Comment la voix et le PTT se déplacent sur le réseau
Le chemin de communication commence par une interface radio sélectionnée pour l'équipement spécifique. L'audio du récepteur entre dans la passerelle avec une indication d'état de réception telle que COR, COS ou l'état de squelch. La passerelle encode l'audio, attache les informations de session et de contrôle nécessaires, et le transmet au point d'extrémité IP autorisé.
Dans la direction opposée, un opérateur appuie sur le PTT sur une console de répartition, une interface téléphonique ou une application de télécommande. La passerelle distante ou l'interface radio active la commande d'émission, attend que la radio passe en état d'émission si nécessaire, puis envoie l'audio de l'opérateur à la radio. Le timing de relâchement est également important : si le PTT est relâché avant que les derniers paquets audio ne soient lus, les derniers mots peuvent être coupés.
Le chemin réseau peut utiliser un réseau local, un réseau étendu géré ou un tunnel chiffré sur un autre support. La fibre est utile pour les sites fixes nécessitant une capacité prévisible. Les réseaux cellulaires privés, la 4G/5G, les micro-ondes et le satellite peuvent étendre la couverture lorsque l'infrastructure fixe n'est pas disponible, mais chaque support introduit des considérations différentes de latence, gigue, disponibilité et sécurité. La passerelle ne peut pas éliminer ces limitations ; elle doit être configurée dans le cadre d'une conception de réseau de bout en bout.
Lorsque la passerelle prend en charge l'intégration SIP, le canal radio peut être présenté à un commutateur logiciel, à un IP PBX ou à un serveur de répartition. Cela permet à un utilisateur téléphonique autorisé de surveiller ou de parler au canal radio via un chemin d'appel contrôlé. Le système doit néanmoins préserver la discipline semi-duplex : les utilisateurs téléphoniques sont habitués à parler simultanément, tandis que les utilisateurs radio prennent généralement la parole à tour de rôle. Une indication claire de PTT et une logique d'autorisation de parole empêchent les deux parties de se parler en même temps.
Capacités importantes au sein du centre de commandement
Une solution de communications de commandement militaire doit être conçue autour des flux de travail opérationnels plutôt que d'une liste de ports de passerelle. Les capacités suivantes déterminent si le chemin radio-IP est utile lors de la coordination de routine et des événements à haute pression.
-
Interfonctionnement radio et téléphone : les postes téléphoniques approuvés ou les terminaux vocaux de commandement peuvent accéder à des canaux radio sélectionnés sans donner à chaque membre du personnel une radio distincte.
-
Surveillance partagée des canaux : le personnel autorisé peut entendre le trafic radio de terrain via des casques, des postes d'opérateur ou un système audio de salle contrôlé, améliorant ainsi la conscience situationnelle commune.
-
Fonctionnement PTT à distance : les opérateurs de commandement peuvent émettre via une radio située sur un autre site tout en conservant le comportement de pression pour parler familier du réseau radio.
-

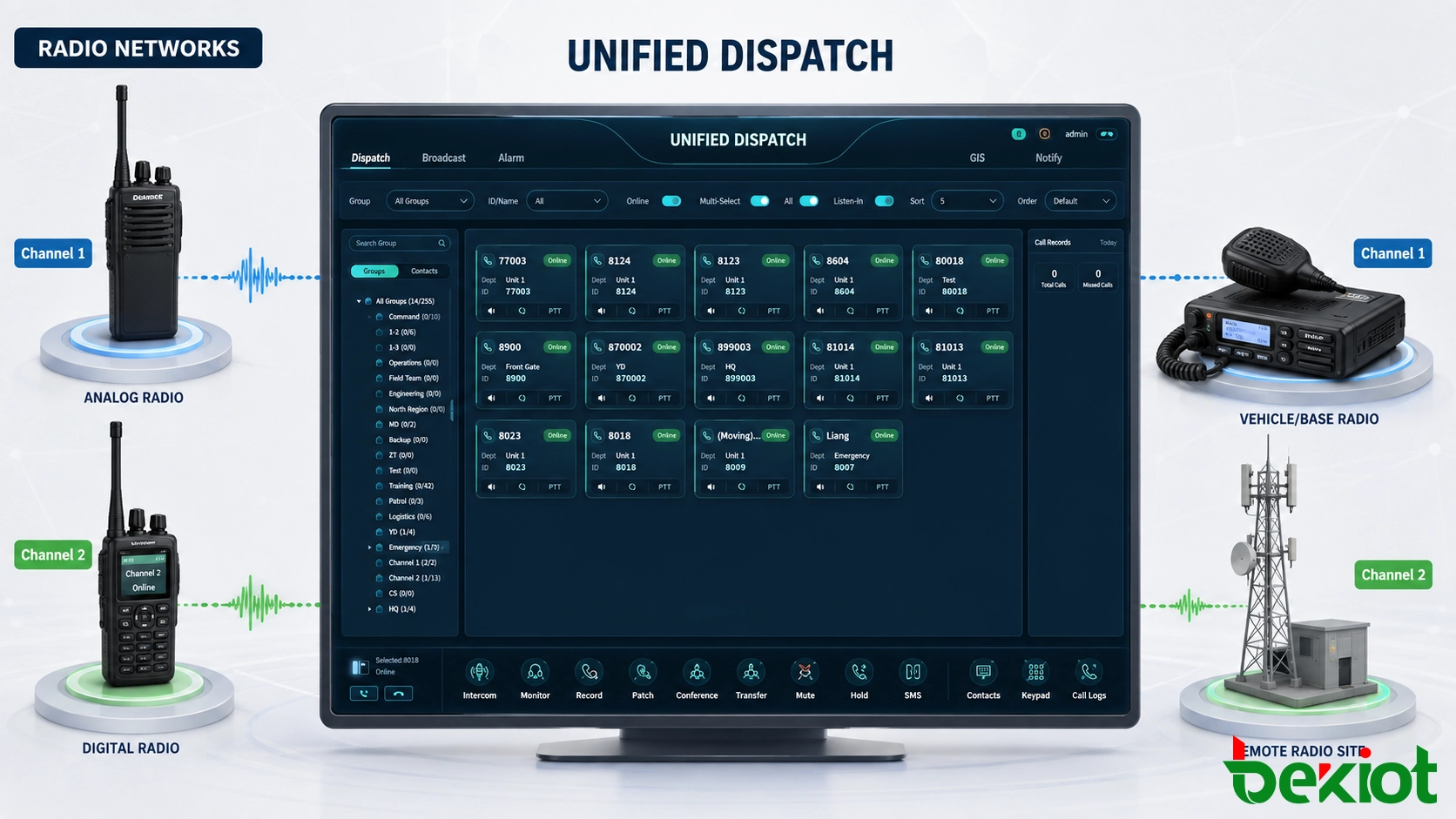

Branchements vocaux inter-réseaux : deux canaux radio par ailleurs incompatibles peuvent être connectés pour une mission ou une période de coordination définie, sous réserve de l'approbation de l'interface et de la politique.
-
Accès centralisé à la répartition : plusieurs canaux radio peuvent apparaître sur une interface d'opérateur aux côtés de services vocaux compatibles, réduisant ainsi la nécessité de surveiller plusieurs postes de contrôle autonomes.
-
Enregistrement et révision d'événements : lorsque la politique le permet, l'audio radio, les actions des opérateurs et les informations temporelles peuvent être capturés par la couche de répartition ou d'enregistrement pour la reconstruction d'incidents et la formation.
-
Gestion de sites distribués : l'état de la passerelle et de la liaison radio peut être supervisé depuis le centre afin que les pannes de communication soient identifiées avant qu'un canal ne soit urgentement nécessaire.
La solution passerelle RoIP de Becke est destinée à la conversion voix-IP, au contrôle PTT, à l'accès à la répartition à distance et au pontage de réseaux radio via des connexions IP sur fibre, VPN, cellulaire ou satellite. Elle peut former la couche d'accès radio d'un système de commandement et de répartition plus large sans que l'article ne dépende d'un modèle spécifique ou d'un nombre de ports.

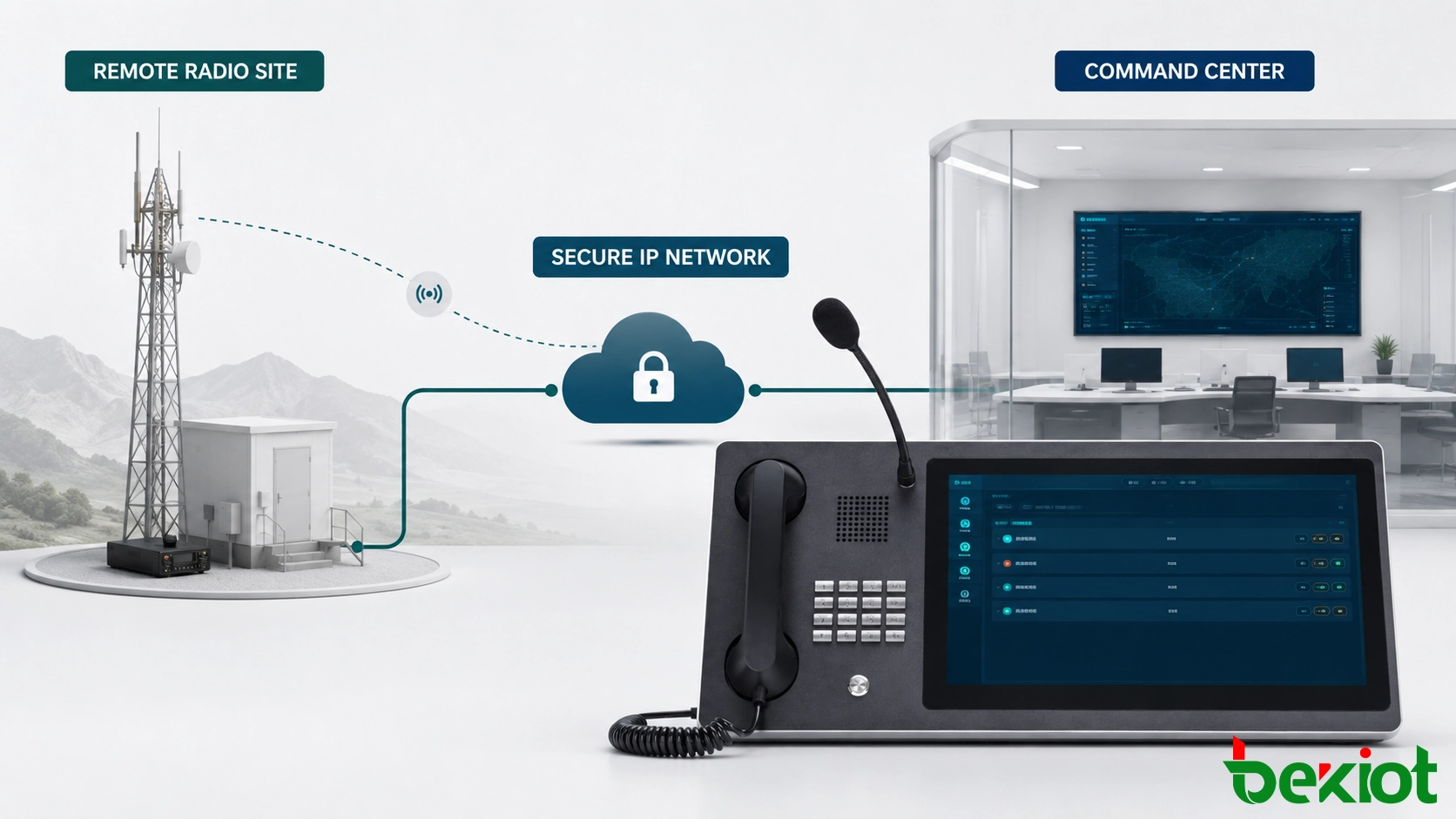

Une conception distribuée maintient la couverture radio proche du terrain
L'un des arguments les plus forts en faveur de RoIP est la capacité de séparer le site radio du centre de commandement principal. Les antennes et les stations de base peuvent être placées là où le terrain, la couverture et la planification radiofréquence l'exigent. La plateforme de commandement, les postes d'opérateur et les services vocaux peuvent rester à un autre emplacement connecté via le réseau IP opérationnel.
Une conception distribuée typique comprend trois couches :
-
Couche radio distante. Une radio de base ou embarquée donne accès au réseau radio local. La passerelle RoIP s'interface avec l'audio, le PTT et les signaux d'état de réception. L'alimentation locale, la protection d'antenne et les exigences environnementales sont gérées sur le site.
-
Couche de transport. Un ou plusieurs chemins IP transportent l'audio encodé, le trafic de contrôle et de gestion. La segmentation du réseau, la priorité du trafic, le chiffrement et le basculement de route sont appliqués conformément à la conception de la sécurité.
-
Couche de commandement. Les consoles de répartition, les téléphones approuvés, les services d'enregistrement et les outils de gestion fournissent aux opérateurs un accès contrôlé aux canaux radio connectés.
Maintenir les équipements radio sur des sites distants aide l'organisation à choisir de meilleurs emplacements d'antennes et à étendre la couverture sans déplacer le personnel de commandement. Cela évite également que la perte d'un site radio ne supprime automatiquement toutes les fonctions de commandement. C'est un avantage de résilience, pas une garantie de survie : l'alimentation, les routes réseau, les antennes, les nœuds de passerelle et les applications de commandement nécessitent tous une protection indépendante et une planification de secours.
Plusieurs sites peuvent être connectés à un centre de commandement, et un centre alternatif peut être préparé pour reprendre l'accès lorsque le site principal est indisponible. La conception doit définir quel centre contrôle le PTT, comment les demandes conflictuelles sont traitées et si le personnel local peut conserver l'accès radio lorsque le WAN est interrompu. Sans règles de propriété claires, une connectivité redondante peut créer des conflits plutôt que de la résilience.
La fiabilité et la sécurité doivent être conçues ensemble
Transporter l'audio radio sur IP étend la portée opérationnelle, mais introduit également des dépendances qui n'existent pas dans une radio autonome. L'équipe du projet doit protéger le chemin vocal sans le rendre trop complexe à utiliser. Les contrôles de sécurité, la qualité du réseau et le comportement radio doivent donc être testés comme un seul système.
Protégez les chemins de gestion et de média
Les passerelles doivent être placées sur des segments réseau contrôlés avec un accès limité aux points d'extrémité et administrateurs approuvés. Les services de gestion non requis doivent être désactivés. L'authentification forte, l'administration sécurisée, les tunnels chiffrés et la journalisation centralisée doivent suivre la politique de sécurité de l'organisation. Si SIP est utilisé, les règles d'enregistrement, d'autorisation d'appel et de routage doivent empêcher un poste non autorisé d'accéder à un canal radio.
Priorisez l'intelligibilité sur la bande passante nominale
La qualité vocale dépend de plus que du choix du codec. La perte de paquets, le délai variable, les niveaux audio incorrects, l'écho, le bruit électrique et un mauvais timing PTT peuvent rendre un canal techniquement connecté difficile à utiliser. La Qualité de Service doit protéger le trafic vocal et de commande radio en cas de congestion réseau. La mise en mémoire tampon contre la gigue doit équilibrer une lecture fluide et un délai supplémentaire, en particulier sur les liaisons cellulaires ou par satellite.
Préservez le fonctionnement local en cas de panne réseau
Un site radio distant doit avoir un comportement défini lorsque sa liaison vers le centre de commandement échoue. Selon la mission et la conception du système, les utilisateurs radio locaux peuvent continuer à communiquer normalement même si l'accès à la répartition à distance n'est pas disponible. Les sites critiques peuvent nécessiter une alimentation redondante, deux supports réseau indépendants, des passerelles alternatives ou un chemin de commandement secondaire. Les tests de basculement doivent inclure la perte et la restauration, car le comportement de récupération révèle souvent des problèmes qu'un simple test de coupure de liaison ne détecte pas.
Contrôlez l'interopérabilité temporaire
Les branchements inter-réseaux ne doivent être créés que par des opérateurs autorisés et doivent avoir des règles de début, de fin et de temporisation claires. Le pontage permanent peut étendre involontairement le cercle des auditeurs, créer des boucles audio ou monopoliser des ressources semi-duplex. Une interface opérationnelle doit montrer quels canaux sont connectés et qui a initié le branchement.
Étapes de mise en œuvre et contrôles d'acceptation
Un déploiement progressif réduit le risque de découvrir des problèmes d'interface radio ou de flux de travail après que le système est entré en service opérationnel.
-
Inventoriez les réseaux radio. Enregistrez le type de radio, l'utilisation du canal, l'interface audio, la méthode PTT, l'indication de réception, l'impédance, le niveau de signal et toute restriction sur le contrôle externe.
-
Définissez la limite d'interopérabilité. Précisez si l'exigence est l'accès radio à distance, l'interfonctionnement téléphonique, un branchement vocal temporaire, la surveillance centralisée ou l'intégration complète à la répartition. Ne supposez pas que le pontage vocal inclut les données native de trunking.
-
Cartographiez les rôles et les autorisations. Décidez qui peut surveiller, émettre, créer des branchements, changer de canal, consulter les enregistrements et administrer les passerelles.
-
Concevez le réseau de transport. Choisissez les supports principaux et de secours, l'adressage, la segmentation, la politique VPN, la QoS, la synchronisation horaire et la surveillance. Incluez le comportement attendu en cas de perte partielle du réseau.
-
Configurez le timing audio et de contrôle. Réglez les niveaux d'émission et de réception, le délai d'avance PTT, le délai de relâchement, le traitement du silence et les valeurs du tampon de gigue en utilisant les radios et points d'extrémité réels.
-
Testez un canal de bout en bout. Vérifiez l'audio de la radio vers la répartition et de la répartition vers la radio, le comportement du canal occupé, l'accès téléphonique, l'autorisation de parole, la libération d'appel et la récupération après une interruption de liaison.
-
Étendez-vous par étapes contrôlées. Ajoutez les canaux radio restants uniquement après que le chemin initial a satisfait aux critères d'acceptation. Documentez chaque interface afin que l'équipement de remplacement puisse être mis en service de manière cohérente.
L'acceptation doit utiliser des messages opérationnels intelligibles plutôt que de simples tonalités de test. Les opérateurs doivent confirmer que les premiers et derniers mots ne sont pas coupés, que les changements de canal sont visibles, que l'état PTT est sans ambiguïté et que les demandes simultanées sont traitées de manière prévisible. Les tests réseau doivent introduire des variations de délai, des congestions, des pertes de paquets et des basculements de support pendant que le chemin radio est actif.
La documentation finale doit inclure la topologie approuvée, le câblage de l'interface radio, les routes réseau, les rôles d'accès, les procédures de sauvegarde et un guide d'isolation des pannes. Cela transforme la passerelle d'un convertisseur autonome en une partie maintenable du système de communications de commandement.
Questions fréquemment posées
L'ajout de RoIP nécessite-t-il de remplacer les radios portatives existantes ?
Généralement non. La passerelle se connecte généralement à une radio de base, mobile ou de contrôle compatible, permettant aux utilisateurs de terrain existants de continuer à utiliser leurs terminaux actuels. La compatibilité doit être confirmée avec l'interface radio sélectionnée.
À qui revient la responsabilité des changements de permissions pour les canaux radio connectés ?
La propriété des permissions doit être partagée entre l'autorité des opérations radio, l'administrateur de la plateforme de commandement et l'équipe de sécurité réseau. Aucun administrateur technique unique ne doit modifier l'accès opérationnel au canal sans un processus approuvé.
Un déploiement peut-il commencer avec un seul site radio distant ?
Oui. Un projet pilote sur un seul site est souvent la meilleure façon de valider les niveaux audio, le timing PTT, le flux de travail des opérateurs et le comportement du réseau. La même conception peut ensuite être répétée ou adaptée pour des sites supplémentaires.
Quelles informations doivent être conservées dans un journal d'audit ?
Sous réserve de la politique, les enregistrements utiles incluent les connexions des administrateurs, les modifications de configuration, l'accès aux canaux, les actions PTT, la création et la suppression de branchements, les alarmes de l'équipement et l'état de synchronisation horaire. Les périodes de conservation doivent être définies par l'organisation plutôt que par la seule passerelle.
Le trafic d'entraînement doit-il partager les mêmes permissions que le trafic opérationnel ?
Non. La formation doit utiliser des rôles d'utilisateur distincts, des affectations de canaux ou des profils planifiés dans la mesure du possible. Cela empêche les exercices d'occuper ou d'exposer des chemins de communication opérationnels.
