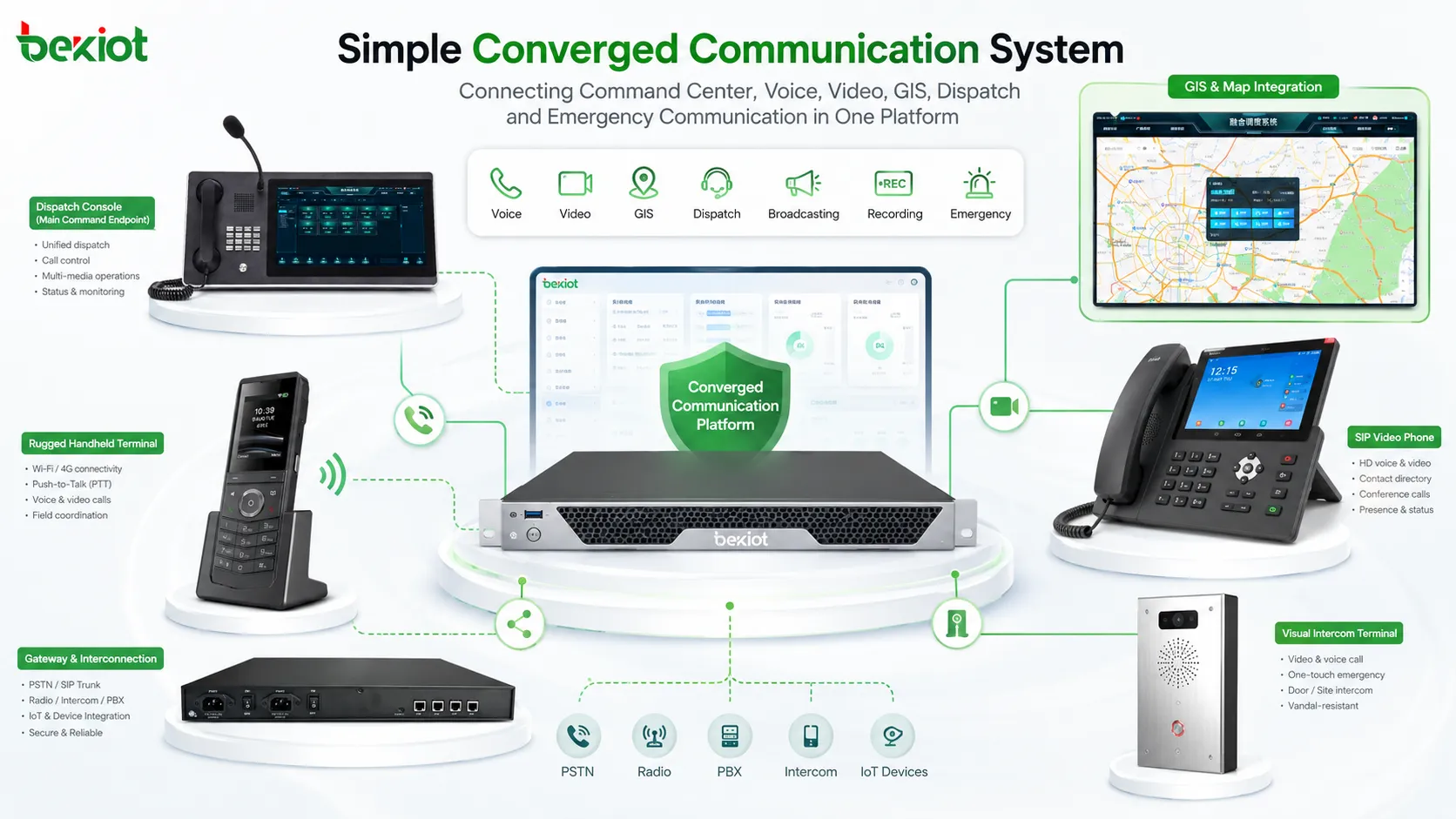

Un système simple de communication convergente peut faire bien plus que de simples appels vocaux. En utilisant SIP, la commutation logicielle, les réseaux IP, le push-to-talk mobile, la répartition vidéo, le positionnement SIG, la diffusion, l'enregistrement et l'intégration de passerelles, il peut connecter les personnes, les dispositifs, les centres de commandement, les réseaux radio, les systèmes de surveillance et les ressources d'urgence dans un seul environnement de communication unifié.
Pour les organisations qui opèrent sur plusieurs sites, avec des équipes terrain, des salles de contrôle, des zones industrielles, des campus, des réseaux de transport, des installations énergétiques, des ports, des aéroports ou des environnements d'intervention d'urgence, ce type de système aide à résoudre un problème pratique : différents outils de communication fonctionnent souvent sur des réseaux séparés, alors que les opérations réelles exigent une communication rapide, coordonnée et traçable.
Communication intégrée pour les opérations modernes
Les systèmes de communication traditionnels dépendaient souvent de la commutation de circuits, de matériels dédiés et de réseaux de dispositifs isolés. Ils étaient généralement coûteux à étendre, difficiles à intégrer et limités à une seule fonction de communication. Un système téléphonique gérait les appels, un système radio gérait les groupes de conversation sur le terrain, un système de CCTV gérait la surveillance et un système de diffusion gérait les annonces. Ces systèmes fonctionnaient, mais ils ne fonctionnaient pas toujours ensemble.
Avec le développement de la VoIP, de SIP, des réseaux IP et de la commutation logicielle, l'architecture de communication est devenue plus ouverte. De nombreuses fonctions qui nécessitaient autrefois des équipements de commutation dédiés peuvent désormais être prises en charge par logiciel. Dans un déploiement de base, un seul serveur peut prendre en charge l'enregistrement SIP, le contrôle des appels, le traitement des médias, la gestion de la répartition, l'enregistrement et l'intégration avec différents terminaux.
Dans les projets basés sur le cloud, le serveur physique peut même ne pas être visible pour l'utilisateur final. La plateforme peut fonctionner sur un hôte cloud ou un centre de données privé, permettant aux organisations de réduire les investissements matériels, de simplifier la maintenance et d'étendre les utilisateurs ou les sites de manière plus flexible. Le résultat est une architecture de communication plus légère qui prend toujours en charge des flux de travail opérationnels complexes.
Système associé : Système de communications unifiées BK-RCS
Architecture réseau SIP et IP ouverte
Un système pratique est généralement construit autour d'un softswitch ou d'un serveur de communications. Des comptes SIP sont attribués aux téléphones IP, aux interphones SIP, aux applications mobiles, aux terminaux vidéo, aux consoles de répartition, aux passerelles radio, aux passerelles de sonorisation et aux autres nœuds de communication. Une fois que ces dispositifs sont enregistrés sur la plateforme, ils peuvent s'appeler mutuellement, rejoindre des groupes, recevoir des commandes de répartition, participer à des flux de travail d'urgence ou se connecter à d'autres systèmes via des passerelles.
Cette architecture basée sur SIP rend la plateforme plus évolutive qu'un système matériel fermé. De nouveaux utilisateurs peuvent être ajoutés en créant des comptes. De nouveaux sites peuvent être connectés via LAN, WAN, VPN, réseaux privés, 4G, 5G ou accès cloud. Différents départements peuvent être organisés par rôles d'utilisateur, groupes, autorisations et niveaux de répartition.
Les passerelles sont particulièrement importantes lorsque le projet doit connecter des systèmes existants. Une passerelle radio peut connecter la radio analogique, DMR, TETRA, PDT, la radio aéronautique ou d'autres réseaux radio. Une passerelle de sonorisation peut connecter la diffusion IP et les systèmes de sonorisation publique. Une passerelle vidéo peut amener la vidéo de surveillance ou la vidéo de drone dans la plateforme de commandement. Cela permet au système de réutiliser les ressources existantes au lieu de tout remplacer d'un coup.

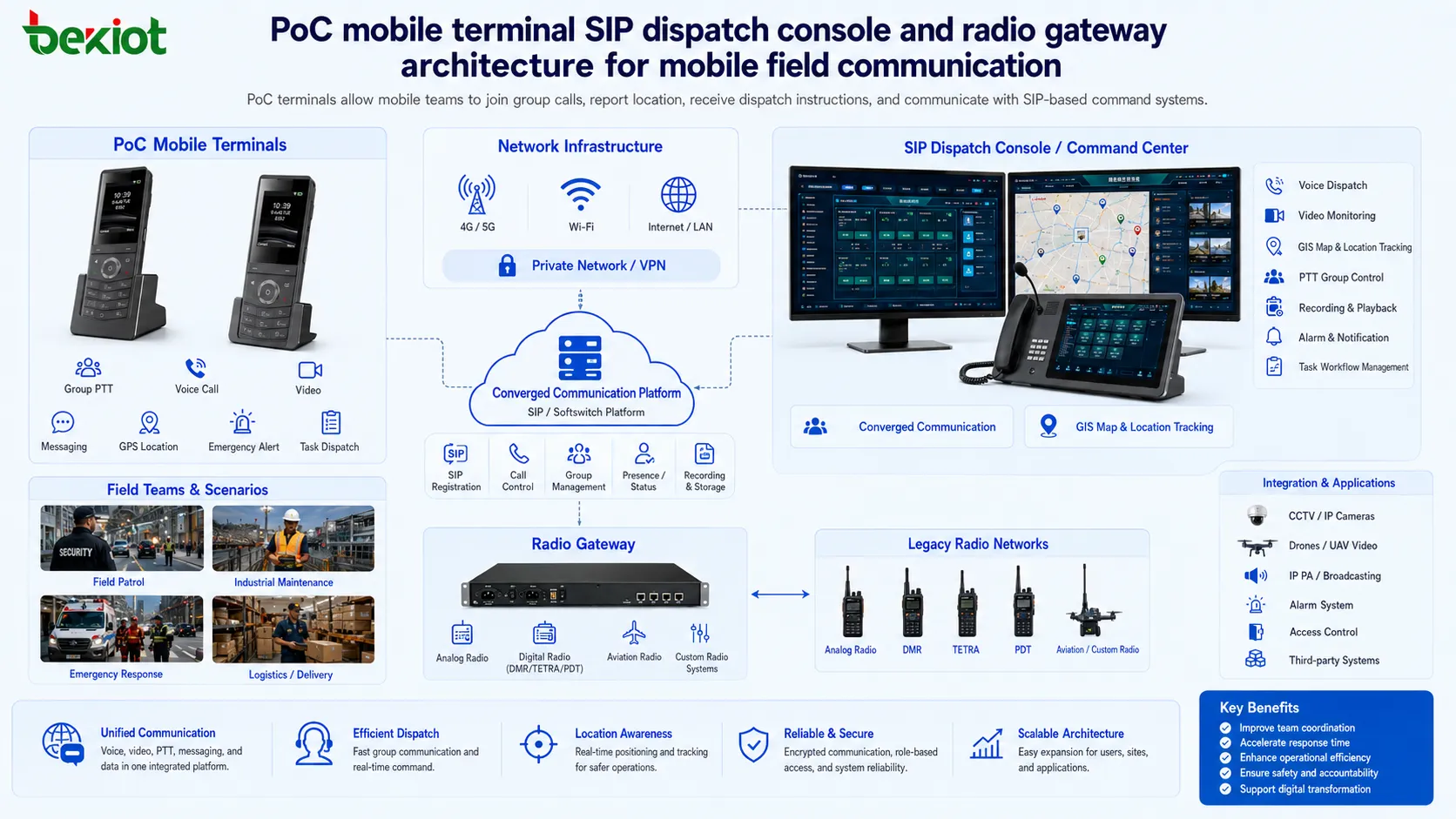

Push-to-Talk mobile pour les équipes terrain
Le push-to-talk sur réseau cellulaire, souvent appelé PoC, est l'une des fonctions les plus utiles pour les opérations mobiles. Les radios bidirectionnelles traditionnelles sont encore largement utilisées, mais elles peuvent rencontrer des limites de couverture, des exigences de licence de fréquence, des coûts de construction de réseaux privés et des restrictions de distance. Le PoC utilise les réseaux de données mobiles et les terminaux intelligents pour fournir une communication de groupe de type radio sur des réseaux sans fil publics ou privés.
Avec des terminaux mobiles robustes et des applications PoC, les utilisateurs sur le terrain peuvent appuyer pour parler, rejoindre des groupes, recevoir des appels de répartition, envoyer des messages, signaler leur position et communiquer avec le centre de commandement. Les chaînes d'approvisionnement des terminaux industriels modernes sont matures, couvrant les appareils d'entrée de gamme, de milieu de gamme et haut de gamme. Les coûts du trafic de données sont également relativement faibles dans de nombreux scénarios IoT et industriels, ce qui rend le PoC adapté aux patrouilles de sécurité, aux équipes de maintenance, à la logistique, aux interventions d'urgence et aux opérations de terrain multisites.
Pour les organisations qui construisent leur propre plateforme PoC, l'avantage est un contrôle plus fort. Elles peuvent gérer les utilisateurs, les groupes, les autorisations d'appel, les règles d'enregistrement, les politiques de répartition, les contacts d'urgence et l'intégration avec les systèmes internes. Cela diffère du fait de dépendre uniquement d'un service d'interphonie public tiers dont la flexibilité de gestion peut être limitée.
Flux de travail unifiés voix, vidéo et répartition
Les appels vocaux sont la base. Les utilisateurs peuvent communiquer entre applications mobiles, téléphones SIP IP, interphones IP, téléphones vidéo, consoles de répartition, radios connectées par passerelle et autres terminaux enregistrés. Cela prend en charge la communication de bureau, la coordination en salle de contrôle, les rapports de terrain, les appels d'urgence et la communication interdépartements.
Les appels vidéo ajoutent une confirmation visuelle. Un téléphone vidéo, un interphone SIP vidéo, une application mobile ou un terminal intelligent robuste peuvent fournir une communication visuelle en temps réel entre le centre de commandement et le personnel sur site. Pour les utilisateurs mobiles, la communication vidéo peut continuer pendant leurs déplacements, ce qui aide les répartiteurs à comprendre plus clairement les conditions de terrain.
La répartition audio est une autre fonction essentielle. La console de répartition peut afficher les utilisateurs en ligne, l'état des terminaux, les groupes, les départements et les catégories de dispositifs. Les opérateurs peuvent sélectionner un utilisateur, plusieurs utilisateurs ou un groupe entier pour lancer un appel de répartition. Dans les transports, les usines industrielles, la sécurité publique, les services publics, les campus et la gestion des urgences, cela aide les instructions de commandement à atteindre rapidement les bonnes personnes.
Coordination basée sur le SIG et visibilité des ressources
La répartition SIG utilise des cartes électroniques et le positionnement GPS pour afficher la position en temps réel des terminaux mobiles, des véhicules, du personnel de patrouille, des équipes de maintenance et des intervenants d'urgence. Les répartiteurs peuvent visualiser les positions, les trajectoires de déplacement, les ressources à proximité et la distribution des équipes directement sur la carte.
Cela rend la coordination plus visuelle. Au lieu de simplement demander où se trouve une équipe, le répartiteur peut voir l'emplacement, sélectionner les utilisateurs proches, créer un groupe temporaire, lancer un appel depuis la carte ou envoyer des instructions aux utilisateurs dans une zone spécifique. Pour les interventions d'urgence et la sécurité industrielle, cela peut raccourcir le temps de réaction et améliorer la connaissance de la situation.
Certains projets utilisent également des clôtures électroniques, la sélection de zones, la lecture de pistes historiques et la gestion des ressources basée sur des cartes. Ces fonctions sont précieuses lorsque les organisations doivent gérer des patrouilles de sécurité, des flottes de véhicules, des équipes de maintenance sur le terrain, des équipes de secours d'urgence ou des zones d'incident temporaires.
Diffusion d'instructions enrichies en médias
Une plateforme convergente ne se limite pas aux appels vocaux. Les répartiteurs peuvent envoyer du texte, des images, des documents, des vidéos, des instructions de tâches, des avis de sécurité, des guides d'itinéraire, des procédures d'urgence et d'autres contenus multimédias enrichis à des utilisateurs ou groupes sélectionnés. Cela est utile lorsque la voix seule ne suffit pas à expliquer une tâche.
Par exemple, une équipe de maintenance peut recevoir une photo du site, une équipe d'urgence peut recevoir un plan d'itinéraire, un groupe de sécurité peut recevoir une description d'un suspect et un opérateur industriel peut recevoir des consignes de sécurité avant d'entrer dans une zone restreinte. Ces instructions multimédias aident à réduire les malentendus et fournissent des détails d'exécution plus clairs.
Combinée à l'enregistrement et aux journaux, la répartition des instructions améliore également la traçabilité. Les gestionnaires peuvent vérifier ce qui a été envoyé, qui l'a reçu, quand il a été envoyé et si les enregistrements de communication associés étayent la chronologie de l'incident.
Diffusion et notification d'urgence
La diffusion IP permet à la plateforme d'envoyer des annonces en direct, des messages enregistrés, des avertissements d'urgence ou des avis programmés à des terminaux, zones ou systèmes de sonorisation sélectionnés. Lorsqu'elle est connectée à des passerelles de sonorisation, des amplificateurs, des haut-parleurs SIP, des cornes industrielles, des colonnes d'alarme ou des systèmes de sonorisation, la plateforme peut passer de la communication personne à personne à la notification à l'échelle d'une zone.
Dans les opérations quotidiennes, la diffusion peut être utilisée pour les avis de quarts, les rappels de production, le guidage des visiteurs, la formation à la sécurité et les annonces de routine. En cas d'urgence, elle peut délivrer des instructions d'évacuation, des avertissements de danger, des ordres de réponse d'urgence ou des messages de notification multi-zones.
Ceci est particulièrement utile dans les installations industrielles, les campus, les hubs de transport, les sites énergétiques, les tunnels, les ports, les aéroports et les bâtiments publics où à la fois la diffusion de routine et les alertes urgentes sont nécessaires. Une plateforme unifiée permet à l'opérateur de coordonner les appels vocaux, les groupes de répartition, les utilisateurs sur la carte et les messages de diffusion à partir d'un seul espace de travail.
Enregistrement, journalisation et revue opérationnelle
L'enregistrement et la journalisation sont importants pour la gestion du commandement. Le système peut conserver les enregistrements d'appels, les journaux de répartition, les enregistrements audio, les enregistrements vidéo, les enregistrements d'instructions, les journaux de diffusion et l'historique des opérations. Ces enregistrements aident les organisations à revoir la qualité de la communication, à vérifier l'exécution des commandes et à reconstruire les chronologies des incidents.
Pour les environnements de sécurité, de gestion des urgences, de production industrielle et de service public, la traçabilité est souvent aussi importante que la communication elle-même. Après un incident, les superviseurs peuvent avoir besoin de savoir qui a appelé qui, quelle instruction a été émise, quand une diffusion a été diffusée, quels utilisateurs ont participé et si le processus de réponse a suivi la procédure requise.
L'enregistrement soutient également la formation et l'amélioration de la qualité. Les équipes peuvent examiner des cas typiques, identifier les réponses tardives, améliorer les flux de travail de répartition et affiner les plans d'urgence sur la base de données de communication réelles.
Intégration des réseaux radio privés
De nombreuses organisations utilisent déjà des systèmes radio privés, notamment la radio analogique, DMR, TETRA, PDT, la radio aéronautique, la radio ondes courtes ou d'autres réseaux de communication de mission. Ces systèmes sont précieux car ils sont fiables sur le terrain, mais ils sont souvent isolés des téléphones IP, des applications mobiles, des logiciels de commandement et des systèmes vidéo.
Via une passerelle radio, l'audio et la signalisation radio peuvent être connectés à la plateforme de communication IP. Dans certains déploiements, les passerelles se connectent aux radios analogiques via des connecteurs aéronautiques et convertissent la communication radio en ressources accessibles par SIP. Cela permet aux répartiteurs de parler aux utilisateurs radio depuis la même console utilisée pour les téléphones SIP et les terminaux mobiles.
Cette intégration est utile lorsque les organisations souhaitent préserver leur investissement radio existant tout en ajoutant la répartition IP, l'enregistrement, la communication mobile et la gestion de centre de commandement. Elle crée un pont entre la radio privée traditionnelle et la communication IP moderne.

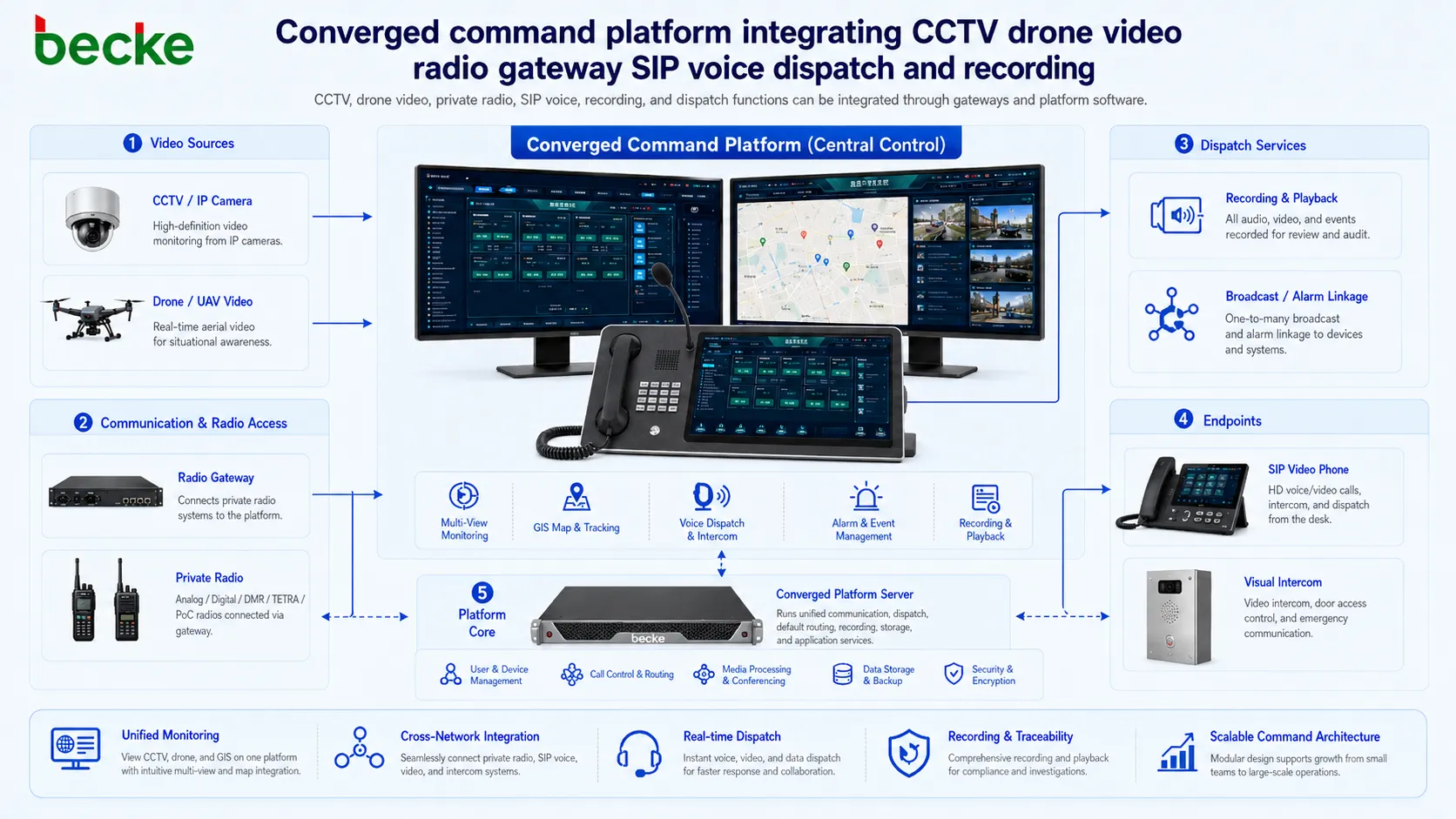

Accès à la vidéo CCTV et aux vidéos de drones
L'intégration de la vidéosurveillance peut amener les flux des caméras CCTV dans la plateforme de commandement. Les répartiteurs et les utilisateurs autorisés peuvent visualiser des images de surveillance en direct, combiner la répartition vocale avec la vérification vidéo et partager des ressources vidéo lors du traitement d'un événement. Cela améliore la connaissance de la situation par rapport aux seuls rapports vocaux.
Les vidéos de drones peuvent également être intégrées via des dispositifs de passerelle vidéo dédiés. Une passerelle vidéo de drone peut recevoir la vidéo via HDMI ou Wi-Fi et s'enregistrer sur la plateforme de communication via SIP. Le centre de commandement peut alors visualiser les images du drone tout en maintenant une communication vocale bidirectionnelle avec le pilote du drone ou l'équipe terrain.
Ceci est précieux dans les opérations de secours d'urgence, les interventions contre les incendies, la lutte contre les inondations, la sécurité des grands événements, les inspections industrielles, la protection des forêts, les accidents de la route et la coordination des catastrophes. La vidéo de drone donne au centre de commandement une vision de champ plus large, tandis que la plateforme de communication maintient ensemble la voix, la vidéo, l'enregistrement et la répartition.
Scénarios de déploiement typiques
Un déploiement simple peut inclure un serveur, plusieurs téléphones SIP, une console de répartition, des utilisateurs mobiles PoC et un enregistrement de base. Un déploiement plus large peut inclure la répartition SIG, les appels vidéo, la diffusion IP, les passerelles radio, l'intégration CCTV, l'accès aux vidéos de drones, la mise en réseau multi-sites et la gestion des flux de travail d'urgence.
Les scénarios d'application typiques incluent les parcs industriels, les usines chimiques, les mines, les installations électriques, le transport ferroviaire, les autoroutes, les aéroports, les ports, les campus, les hôpitaux, les services d'urgence gouvernementaux, les centres logistiques, les équipes de sécurité publique et les grands complexes commerciaux. Ces environnements nécessitent généralement à la fois une communication quotidienne et une coordination d'urgence.
La principale valeur est la flexibilité. Les organisations peuvent commencer par les besoins de communication les plus urgents et s'étendre étape par étape. Les radios, caméras, systèmes de sonorisation, terminaux SIP, dispositifs mobiles et applications de commandement existants peuvent être intégrés progressivement via des interfaces et des passerelles appropriées.
Composants système recommandés
Serveur de communication
Le serveur de communication fournit l'enregistrement SIP, le contrôle des appels, le traitement des médias, la gestion des utilisateurs, la gestion des groupes, l'enregistrement, le contrôle de la répartition et les interfaces d'intégration. Il peut être déployé sur un serveur local, un cloud privé ou un hôte cloud selon les exigences du projet.
Console de répartition
La console de répartition est l'interface de travail principale pour les opérateurs. Elle peut prendre en charge les appels vocaux, les appels de groupe, les appels vidéo, le positionnement SIG, l'envoi d'instructions, la diffusion, l'accès à la surveillance, la consultation des enregistrements et la coordination des incidents.
Terminaux
Les terminaux peuvent inclure des téléphones SIP, des téléphones vidéo, des interphones SIP, des terminaux PoC robustes, des applications mobiles, des téléphones industriels, des téléphones d'urgence, des postes de travail opérateur, des haut-parleurs, des points d'extrémité d'alarme et des dispositifs de communication de terrain.
Passerelles d'intégration
Les passerelles connectent la plateforme aux systèmes radio, aux systèmes CCTV, aux systèmes de sonorisation, aux drones, aux lignes PSTN, aux dispositifs analogiques et aux plateformes tierces. Elles sont souvent la clé pour construire un système pratique sans remplacer toute l'infrastructure existante.
Considérations de planification du déploiement
Avant le déploiement, l'équipe du projet doit définir les groupes d'utilisateurs, la hiérarchie de communication, les autorisations de répartition, les flux de travail d'urgence, les types de points d'extrémité, les conditions réseau, les exigences d'enregistrement et les limites d'intégration tierces. Cela permet d'éviter de construire un système qui a de nombreuses fonctions mais ne correspond pas au processus opérationnel réel.
La fiabilité du réseau doit également être évaluée. Pour les sites critiques, le système doit envisager des chemins réseau redondants, une alimentation de secours, une redondance du serveur, un accès distant sécurisé, un stockage des enregistrements et une stratégie de basculement. Pour les utilisateurs mobiles, la couverture 4G ou 5G, l'autonomie de la batterie des terminaux, l'utilisation des données et la qualité du signal sur le terrain doivent être testées dans les zones de travail réelles.
Un système de communication convergente bien planifié ne se contente pas de rassembler de nombreux dispositifs. Il crée un flux de travail coordonné où la voix, la vidéo, la localisation, la diffusion, l'enregistrement, l'accès radio, la surveillance et le commandement d'urgence se soutiennent mutuellement.
FAQ
Comment la bande passante doit-elle être planifiée lorsque la vidéo et la répartition sont utilisées ensemble ?
La bande passante doit être calculée en fonction des sessions vidéo simultanées, de la résolution, des paramètres de codec, des besoins d'enregistrement, des exigences d'accès distant et de l'utilisation de pointe en cas d'urgence. Les centres de commandement doivent réserver une capacité supplémentaire pour les incidents imprévus.
Différents départements peuvent-ils partager le même système sans interférer les uns avec les autres ?
Oui. Les utilisateurs peuvent être séparés par département, rôle, autorisation, région, groupe ou niveau de service. Cela permet aux équipes de sécurité, de maintenance, de gestion, d'intervention d'urgence et d'exploitation d'utiliser la même plateforme avec des droits d'accès différents.
Que doit-on tester avant l'acceptation du projet ?
Les tests doivent inclure l'enregistrement SIP, la qualité des appels, la répartition de groupe, la communication PoC, les appels vidéo, la précision de localisation SIG, la lecture de diffusion, la revue des enregistrements, l'interopérabilité des passerelles, le contrôle des autorisations, le comportement de basculement et les performances du réseau mobile.
Comment le système peut-il être étendu à l'avenir ?
Le projet doit réserver une capacité de comptes SIP, des ressources serveur, de l'espace de stockage, de la bande passante réseau, des interfaces de passerelle et des options d'intégration API. Une architecture modulaire facilite l'ajout ultérieur de nouveaux terminaux, canaux radio, ressources de caméra, postes de répartition ou sites distants.
