Une enceinte colonne SIP peut faire bien plus que diffuser des annonces depuis un contrôleur de sonorisation dédié. Lorsqu'elle est conçue autour d'une signalisation SIP standard et d'un transport audio IP, l'enceinte devient un point d'extrémité de communication réseau capable d'interagir avec les téléphones IP, les systèmes IP PBX, les plateformes de communication unifiée, les consoles de répartition, les passerelles vocales et d'autres périphériques basés sur SIP. Cela permet d'intégrer les fonctions de paging et de sonorisation publique dans le même réseau que celui utilisé pour les communications vocales opérationnelles.

La clé d'un déploiement réussi ne consiste pas simplement à confirmer que deux appareils portent l'étiquette « compatible SIP ». Une interopérabilité fiable dépend de la manière dont la signalisation, la négociation des médias, les codecs audio, le transport réseau, les politiques de sécurité et le comportement des appels sont implémentés des deux côtés. Une solution pratique commence donc par le chemin de communication complet plutôt que par la seule enceinte.

Comment le paging réseau s'intègre dans l'architecture SIP

SIP (Session Initiation Protocol) est un protocole de signalisation de niveau application utilisé pour établir, modifier et terminer des sessions de communication multimédia. Dans un environnement de paging, SIP gère la session elle-même tandis que le flux audio réel est normalement transporté séparément via RTP.

Cette séparation est importante lors de la conception d'une solution de sonorisation IP. La plateforme SIP n'a pas besoin de transporter directement chaque partie de la conversation audio ; elle coordonne plutôt les points d'extrémité, identifie où une session doit être livrée et négocie les paramètres médias requis pour la communication.

Une session de paging typique peut commencer lorsqu'un téléphone IP, une console de répartition ou une plateforme logicielle envoie une requête INVITE vers l'enceinte. Le point d'extrémité récepteur répond conformément à sa politique d'appel configurée. Une fois la session acceptée, des informations SDP sont échangées pour déterminer les paramètres média tels que le codec audio pris en charge, l'adresse IP et le port RTP.

Le flux vocal peut alors voyager via RTP entre les points d'extrémité participants. RTCP peut être utilisé aux côtés de RTP pour fournir des informations relatives à la qualité de transmission. Lorsque la session de paging se termine, la signalisation SIP, telle qu'une requête BYE, ferme la session et libère les ressources de communication associées.

Cette architecture permet à l'enceinte de participer à un environnement de communication IP standard au lieu de fonctionner comme un haut-parleur analogique isolé. Elle offre également aux concepteurs de systèmes une plus grande liberté pour combiner le paging avec la téléphonie, la répartition, les notifications d'urgence et les communications opérationnelles.

Ce qui détermine l'interopérabilité des appareils

Deux produits prenant en charge SIP ne garantissent pas automatiquement une compatibilité fonctionnelle complète. SIP fournit le cadre de signalisation, mais l'interopérabilité réelle dépend de la coopération de plusieurs couches.

Enregistrement SIP et contrôle des appels

La première condition est un enregistrement réussi ou une communication SIP directe entre l'enceinte et le serveur ou la plateforme de communication sélectionné. Le système doit traiter correctement la signalisation requise pour l'établissement, l'accusé de réception et la terminaison de l'appel.

Les méthodes de base telles que INVITE, ACK, BYE et OPTIONS sont particulièrement pertinentes lors des tests d'interopérabilité. Les fonctions avancées doivent être évaluées séparément car différentes plates-formes peuvent implémenter les méthodes SIP optionnelles de différentes manières.

Négociation SDP et codec

SDP est utilisé lors de l'établissement de la session pour décrire les paramètres média disponibles. Même lorsque la signalisation réussit, l'audio peut échouer si les deux points d'extrémité ne peuvent pas s'entendre sur un codec commun ou une configuration média compatible.

Les codecs vocaux courants dans les environnements de communication SIP incluent G.711 et G.722, tandis que d'autres codecs peuvent être pris en charge selon le point d'extrémité et la plateforme. L'équipe de déploiement doit confirmer un ensemble de codecs communs avant la mise en service du système.

Routage des médias RTP

La signalisation SIP et l'audio RTP ne suivent pas nécessairement exactement le même chemin réseau. Une enceinte peut s'enregistrer avec succès sans produire de son si le trafic RTP est bloqué par un pare-feu, routé incorrectement entre les VLAN ou traduit de manière inappropriée par NAT.

Pour cette raison, les tests d'interopérabilité doivent toujours vérifier à la fois la signalisation et la transmission audio réelle. Vérifier uniquement si une extension apparaît en ligne sur le serveur SIP ne suffit pas.

Politiques de transport et de sécurité

Les environnements SIP peuvent utiliser UDP, TCP ou une signalisation chiffrée selon les exigences du système. Le trafic média peut également être protégé par SRTP dans les projets où la sécurité vocale est importante.

Les deux extrémités ont besoin de paramètres de transport et de chiffrement compatibles. Si le PBX exige une signalisation chiffrée mais qu'un point d'extrémité terrain est configuré pour SIP non chiffré uniquement, l'enregistrement et l'établissement de l'appel peuvent échouer même si les deux produits prennent techniquement en charge SIP.

Systèmes courants pouvant être connectés

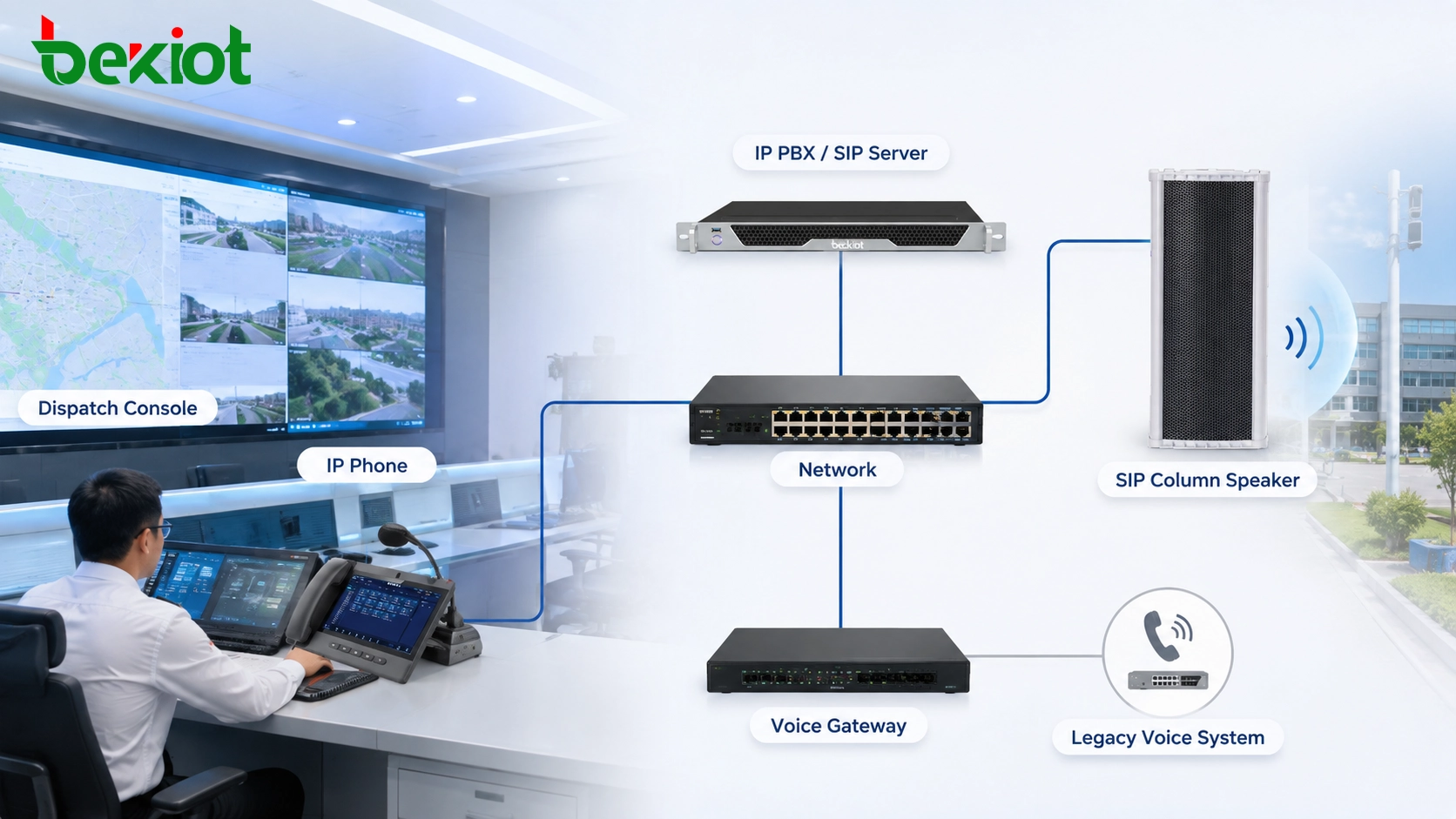

L'un des principaux avantages de l'audio basé sur SIP est la possibilité de connecter des points d'extrémité de sonorisation publique avec des systèmes de communication déjà présents dans l'organisation. Les fonctions exactes disponibles dépendent de la plateforme, mais plusieurs catégories d'appareils sont couramment utilisées dans ces projets.

Téléphones IP

Les téléphones IP SIP peuvent fournir une source de paging simple. Un utilisateur peut composer le numéro attribué à une enceinte individuelle, un groupe de paging ou un service de diffusion et parler directement via le combiné ou le microphone mains-libres.

Cette approche est utile pour les réceptions, les salles de sécurité, les bureaux de maintenance, les salles de contrôle et autres endroits où le personnel utilise déjà des téléphones IP. Elle élimine le besoin de déployer un microphone de paging dédié pour chaque point d'annonce ordinaire.

Centrales IP PBX et serveurs SIP

Une centrale IP PBX ou un serveur SIP peut agir comme la couche centrale de contrôle des appels. Les enceintes peuvent être gérées comme des points d'extrémité SIP tandis que les téléphones, consoles et autres terminaux utilisent des numéros de poste ou des groupes de paging pour atteindre les zones requises.

Cette architecture est particulièrement pratique pour les organisations qui exploitent déjà un réseau vocal d'entreprise. Le paging peut être ajouté sans créer une infrastructure de signalisation entièrement séparée.

Plateformes de communication unifiée

Une plateforme de communication unifiée peut connecter la communication vocale, le paging et les flux de travail opérationnels via un environnement de contrôle commun. Au lieu de maintenir la téléphonie et la diffusion complètement indépendantes, les administrateurs peuvent organiser les utilisateurs, les groupes de terminaux et les autorisations de communication par départements, sites ou zones opérationnelles.

Sur un campus de plusieurs bâtiments, par exemple, la même plateforme peut prendre en charge les appels internes de routine tout en fournissant des annonces vocales ciblées vers des zones sélectionnées.

Systèmes de répartition et de commandement

Les usines industrielles, les installations de transport, les services publics et les grands campus nécessitent souvent plus qu'un simple paging téléphonique. Un système de répartition peut fournir une interface visuelle pour sélectionner des zones, appeler des terminaux terrain et coordonner les communications lors d'événements opérationnels ou d'urgence.

Lorsque les enceintes SIP sont connectées à cet environnement, les répartiteurs peuvent utiliser le réseau de communication pour étendre les instructions vocales au-delà des utilisateurs téléphoniques individuels et atteindre les zones de travail où la couverture par haut-parleurs est plus efficace.

Passerelles vocales

Les passerelles vocales sont utiles lorsqu'un projet doit conserver des ressources de communication analogiques ou côté opérateur existantes. Elles peuvent fournir une interface entre l'infrastructure vocale existante et l'environnement de communication IP.

Ceci est particulièrement précieux dans les projets de modernisation progressive. Une organisation n'a pas nécessairement besoin de remplacer toutes ses ressources vocales existantes avant de déployer le paging SIP. Au lieu de cela, les passerelles peuvent aider à faire le pont entre les systèmes plus anciens tandis que les points d'extrémité IP sont introduits progressivement.

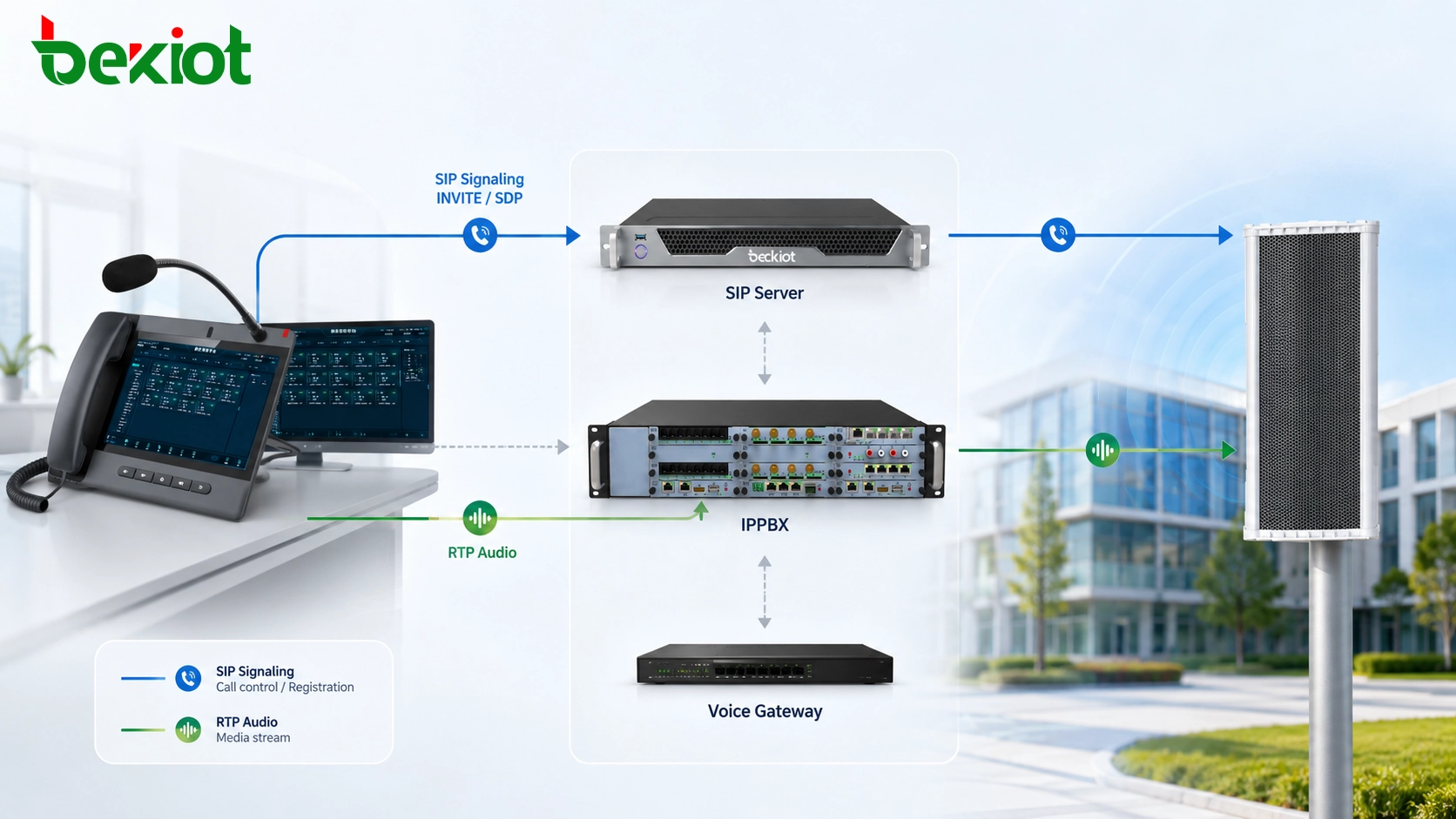

De la signalisation d'appel à la livraison audio

Une façon utile d'évaluer une solution de paging SIP est de suivre une annonce depuis l'opérateur jusqu'à l'enceinte finale plutôt que d'examiner chaque équipement individuellement.

Le processus commence généralement lorsqu'un opérateur choisit une destination. Il peut s'agir d'un poste d'enceinte individuel, d'un groupe de paging prédéfini, d'une zone de bâtiment ou d'un service de diffusion configuré sur la plateforme de communication.

Le système établit ensuite la session SIP. Au cours de cette étape, le point d'extrémité appelant et l'enceinte réceptrice échangent des informations de signalisation et négocient des paramètres médias compatibles via SDP. Si la destination est configurée pour une réponse automatique, le chemin audio peut s'ouvrir sans nécessiter d'opération manuelle sur l'enceinte.

Une fois la session active, le flux vocal est transmis via RTP. Cette séparation entre signalisation et médias offre une flexibilité au concepteur réseau, mais signifie également que les politiques de pare-feu, les tables de routage et les configurations VLAN doivent prendre en compte les deux types de trafic.

Lorsque l'annonce se termine, la session SIP est terminée et l'enceinte revient en veille. Le même point d'extrémité peut alors recevoir un autre paging de routine, une notification programmée ou un message de priorité plus élevée selon la logique implémentée par le système global.

Concevoir un déploiement fiable

L'interopérabilité SIP n'est qu'une partie d'une solution de sonorisation publique fiable. La conception du réseau, l'emplacement des enceintes, les politiques de gestion et les procédures opérationnelles déterminent si le système reste utilisable une fois installé sur un site réel.

Planifiez les zones avant d'attribuer les postes

Le regroupement des enceintes doit suivre la disposition physique et opérationnelle du site. Un campus peut utiliser des groupes séparés pour les bâtiments d'enseignement, les zones extérieures et les zones de service, tandis qu'une installation industrielle peut organiser les enceintes par ateliers, zones de chargement, entrepôts ou zones utilitaires.

Créer une structure de dénomination et de numérotation logique dès le début facilite grandement l'exploitation ultérieure. Les opérateurs doivent être capables d'identifier une destination sans mémoriser des numéros de poste sans rapport.

Donnez au trafic vocal la priorité réseau appropriée

Le trafic de paging est en concurrence avec les données professionnelles ordinaires lorsque les deux partagent la même infrastructure IP. La congestion du réseau, une gigue excessive et une perte de paquets peuvent réduire l'intelligibilité de la parole même lorsque la session SIP elle-même reste connectée.

Des politiques QoS peuvent donc être utilisées pour prioriser le trafic vocal en temps réel. DSCP et les services différenciés sont couramment envisagés lorsque le réseau doit transporter le paging avec la vidéo, le trafic de bureau, les données de surveillance et d'autres services.

Vérifiez le comportement du pare-feu et du NAT

Les systèmes multisites nécessitent souvent une communication à travers des réseaux routés, des zones de sécurité ou des liaisons WAN. Les ports de signalisation SIP et les plages de médias RTP doivent être inclus dans la conception du réseau, et le comportement du NAT doit être évalué chaque fois que des points d'extrémité communiquent à travers des espaces d'adresses traduits.

Une erreur courante de mise en service est de confirmer l'enregistrement SIP tout en ignorant le chemin audio de retour. Les tests de bout en bout doivent vérifier que la voix atteint chaque zone prévue dans les mêmes conditions de routage que celles qui existeront pendant le fonctionnement normal.

Séparez les flux de travail de routine et d'urgence

Les annonces de routine et les messages d'urgence servent à des fins opérationnelles différentes. Le paging quotidien peut inclure des avis de quarts, des informations pour les visiteurs ou des annonces de service, tandis que la diffusion d'urgence peut devoir atteindre des zones plus étendues avec une priorité opérationnelle plus élevée.

Par conséquent, la plateforme de communication doit définir qui peut initier chaque type d'annonce, quelles destinations sont disponibles pour chaque utilisateur et comment les sessions audio concurrentes sont gérées.

Choisissez l'équipement terrain en fonction de l'environnement d'installation

Un réseau SIP réussi ne compense pas un matériel terrain inadapté. Les emplacements extérieurs et semi-extérieurs nécessitent des enceintes conçues pour résister à la poussière, à l'humidité et aux conditions environnementales changeantes, tandis que les espaces publics intérieurs peuvent privilégier une installation compacte et une couverture vocale.

Pour les projets nécessitant un point d'extrémité audio réseau orienté vers l'extérieur, le Becke Telcom SK03-SIP intègre un amplificateur numérique de 30 W avec une protection IP65 et une communication basée sur SIP. Il prend en charge deux lignes SIP ainsi que les fonctions médias SIP et RTP couramment utilisées, ce qui le rend adapté aux applications de paging distribuées où une enceinte colonne compacte est préférée.

Enceinte colonne SIP étanche pour l'extérieur – SK03-SIP 30W Enceinte colonne SIP de sonorisation

Dans une solution complète, l'enceinte terrain doit être sélectionnée avec la plateforme SIP, la conception du réseau et le plan de couverture. La puissance nominale seule ne détermine pas les performances ; la position de montage, le bruit de fond, la distance d'écoute et les caractéristiques acoustiques du site affectent également l'intelligibilité de la parole.

Où cette architecture fonctionne le mieux

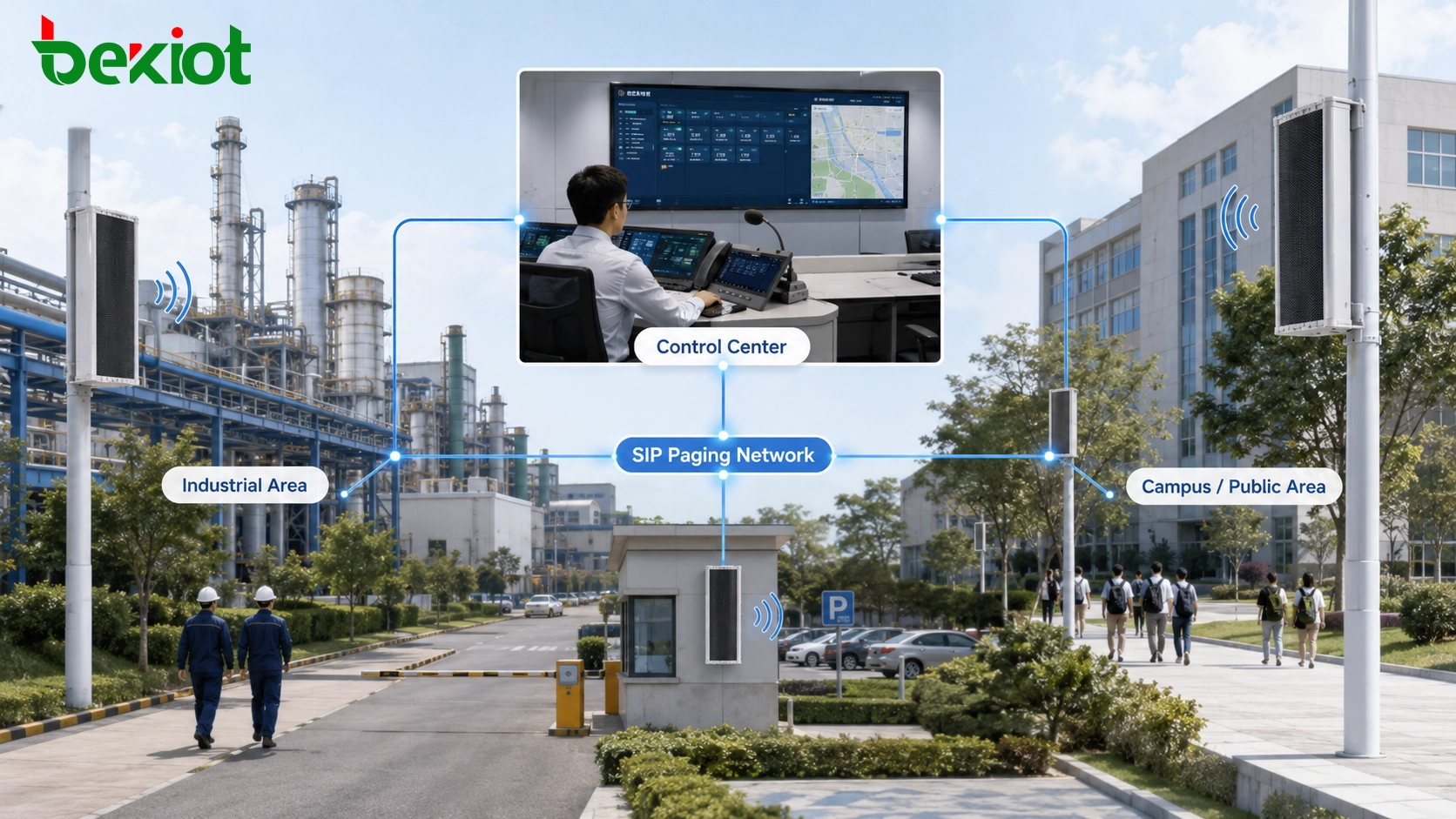

Le paging SIP est particulièrement utile dans les sites où les communications vocales et les annonces publiques doivent atteindre de nombreux emplacements distribués sans construire un réseau de contrôle indépendant pour chaque service de communication.

Installations industrielles et logistiques

Les usines de production, les entrepôts et les zones logistiques peuvent utiliser des enceintes SIP pour les instructions de travail, les annonces de quarts, les notifications de maintenance et les messages de sécurité. L'intégration avec la répartition ou la téléphonie d'entreprise permet au personnel de la salle de contrôle de communiquer à la fois avec les utilisateurs individuels et les zones opérationnelles plus larges.

Écoles et campus

Les environnements éducatifs peuvent diviser les enceintes en salles de classe, couloirs, espaces extérieurs, zones sportives et espaces communs. Le réseau peut prendre en charge les annonces de routine tout en permettant au personnel autorisé d'initier des messages ciblés ou à l'échelle du campus lorsque les conditions l'exigent.

Transports et installations publiques

Les gares, les parkings, les zones de service et les installations pour passagers ont souvent besoin d'annonces contrôlées centralement distribuées dans des zones physiquement séparées. L'architecture SIP permet à ces points d'extrémité de partager l'infrastructure Ethernet existante tout en restant adressables à partir de systèmes de communication centralisés.

Sites commerciaux et multi-bâtiments

Les parcs de bureaux, les complexes commerciaux et les bâtiments de services publics peuvent combiner la communication téléphonique avec le paging réseau pour l'orientation des visiteurs, les notifications de service, les annonces programmées et la coordination opérationnelle.

Remarques finales

La valeur d'une enceinte colonne SIP réside dans sa capacité à faire partie d'un environnement de communication plus vaste plutôt que de rester un dispositif de diffusion isolé. Les téléphones IP peuvent devenir des sources de paging, les systèmes IP PBX peuvent fournir un contrôle des appels, les plateformes de répartition peuvent organiser la communication par zone, et les passerelles peuvent aider à conserver l'infrastructure vocale existante lors de la modernisation du réseau.

Le principe de conception le plus important est d'évaluer l'interopérabilité comme un processus de bout en bout. L'enregistrement SIP n'est que la première étape. La négociation SDP, les codecs audio communs, le routage RTP, la QoS, les paramètres de sécurité, la topologie réseau et les autorisations opérationnelles influencent tous la fiabilité du système final.

Lorsque ces éléments sont planifiés ensemble, le paging basé sur SIP offre une voie évolutive pour combiner la sonorisation publique, la communication de routine et la diffusion vocale d'urgence sur une infrastructure IP commune, tout en permettant au système de s'étendre à mesure que de nouveaux bâtiments, zones et points d'extrémité de communication sont ajoutés.

FAQ

Les enceintes SIP peuvent-elles être installées sur un VLAN différent de celui de l'IP PBX ?

Oui, à condition que le routage, les règles de pare-feu et le trafic SIP et RTP requis soient correctement configurés entre les VLAN. Le déploiement doit être testé à l'aide de sessions audio réelles plutôt que de se fier uniquement à l'enregistrement réussi de l'appareil.

Chaque enceinte SIP a-t-elle besoin de son propre compte SIP ?

Cela dépend de l'architecture de la plateforme et de la stratégie de paging. Des comptes SIP individuels fournissent un adressage direct des points d'extrémité, tandis que certains systèmes utilisent des groupes de paging, des services multicast ou une logique de diffusion contrôlée par la plateforme. La méthode préférée doit être définie avant de finaliser la numérotation des postes et la configuration des zones.

Un système de sonorisation analogique existant peut-il être conservé pendant la migration ?

Dans de nombreux projets, oui. Une architecture progressive peut conserver des amplificateurs analogiques sélectionnés ou des circuits d'enceintes tout en introduisant des points d'extrémité SIP dans des zones nouvelles ou mises à niveau. Des passerelles appropriées, des interfaces de paging ou une intégration de plateforme peuvent être nécessaires pour connecter les deux environnements.

Comment tester la compatibilité SIP tierce avant le déploiement ?

Un test pilote doit inclure l'enregistrement, le paging entrant, la terminaison de session, la négociation de codec, l'audio RTP dans des conditions réseau normales et routées, le comportement de réponse automatique, les appels simultanés, la récupération après une interruption réseau et tous les paramètres de sécurité requis. Tester des appareils représentatifs avant une installation à grande échelle peut révéler les différences d'interopérabilité de manière précoce.
