SIP est devenu l’un des protocoles les plus utilisés pour construire des systèmes de communication modernes. Des serveurs vocaux et passerelles SIP aux plateformes d’accès vidéo, systèmes de dispatching, téléphones IP, plateformes de conférence et systèmes de communication d’urgence, les produits basés sur SIP sont aujourd’hui employés dans de nombreux secteurs où différentes plateformes doivent communiquer entre elles.

Dans les projets réels, l’intégration de systèmes exige souvent qu’un serveur SIP se connecte à un autre serveur SIP, ou qu’un serveur SIP communique avec une passerelle, un équipement d’accès vidéo, une plateforme de branche ou un système de communication tiers. Le défi principal n’est pas seulement de savoir si les deux côtés prennent en charge SIP, mais aussi de choisir le mode de mise en réseau selon l’accessibilité IP, les exigences de routage, l’échelle des utilisateurs, les frontières de sécurité et la charge de maintenance à long terme.

Contexte du projet : pourquoi l’interconnexion exige une conception claire

De nombreux projets de communication comprennent des systèmes provenant de fournisseurs différents, de plateformes de service différentes ou de branches différentes d’une même organisation. Une plateforme de dispatching peut devoir appeler une passerelle vidéo. Un système de conférence peut devoir accéder à des caméras de surveillance. Un serveur SIP peut devoir communiquer avec un autre serveur SIP situé dans un segment réseau différent.

Dans ces scénarios, il ne suffit pas de connecter les équipements au réseau. L’équipe projet doit décider comment les appels sont routés, comment les numéros sont mis en correspondance, si les deux côtés disposent d’adresses IP fixes accessibles et si le système connecté se trouve dans un réseau privé ou est exposé à un réseau public.

Dans les projets courants d’intégration SIP, deux modèles de déploiement sont fréquemment utilisés : le mode point à point, aussi appelé mode IP-to-IP, et le mode par enregistrement. Les deux permettent l’interconnexion SIP, mais leurs conditions d’application, leur logique de configuration et leurs méthodes d’exploitation sont différentes.

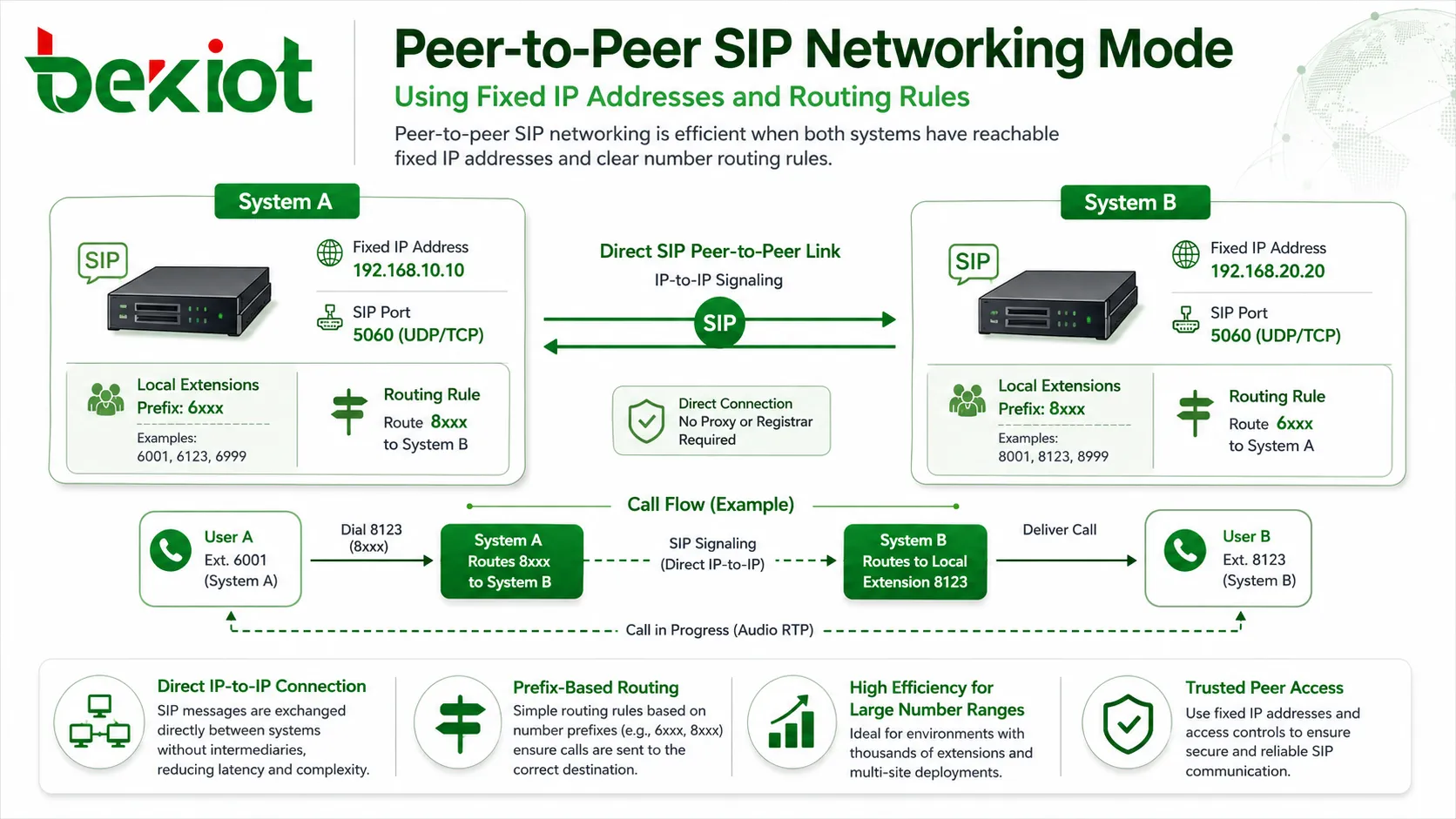

Connexion directe des systèmes par adresses fixes

Le mode point à point convient lorsque deux systèmes peuvent se joindre mutuellement par des adresses IP fixes. Dans cette structure, la route de communication du Serveur A pointe vers l’adresse IP du Serveur B, et la route de communication du Serveur B pointe en retour vers l’adresse IP du Serveur A.

La configuration est relativement directe. Tant que les deux systèmes prennent en charge SIP et connaissent l’adresse IP du pair, le port SIP et le sens de routage, ils peuvent établir la communication. Cependant, la connexion n’est que la première étape. Pour que les appels atteignent la bonne destination, le routage des numéros doit encore être soigneusement planifié.

Par exemple, si tous les numéros du Système A commencent par 6 et tous les numéros du Système B commencent par 8, les deux systèmes ont besoin de règles de routage. Le Système A doit router les appels commençant par 8 vers le Système B, tandis que le Système B doit router les appels commençant par 6 vers le Système A. Cette logique de routage permet aux utilisateurs des deux côtés de s’appeler correctement.

Où le routage IP-to-IP fonctionne le mieux

Le mode point à point est particulièrement utile lorsque les deux systèmes contiennent de nombreux utilisateurs, équipements ou ressources appelables. Une fois la route configurée, un grand nombre de numéros peut être traité par une seule règle de routage au lieu de créer des comptes d’enregistrement séparés pour chaque destination.

Un exemple typique est la connexion d’une plateforme de communication à une passerelle d’accès vidéo. La passerelle peut gérer des centaines, des milliers, voire des dizaines de milliers de caméras. Si les caméras reçoivent un plan de numérotation unifié, la plateforme de communication peut router tous les numéros commençant par un préfixe spécifique, par exemple 8, vers la passerelle vidéo.

Après réception de l’appel, la passerelle recherche dans son propre annuaire le numéro de caméra correspondant. Si l’équipement cible est en ligne, la session vidéo peut être établie. Si l’équipement est hors ligne, la passerelle peut rejeter l’appel ou renvoyer la réponse d’échec appropriée.

Ce modèle réduit les configurations répétitives et se maintient plus facilement dans les déploiements à grande échelle. Il est aussi plus sûr dans de nombreux projets de réseau privé, car chaque côté peut être configuré pour ne faire confiance qu’au trafic SIP provenant de l’adresse IP du pair connu et pour rejeter le trafic provenant d’autres adresses IP.

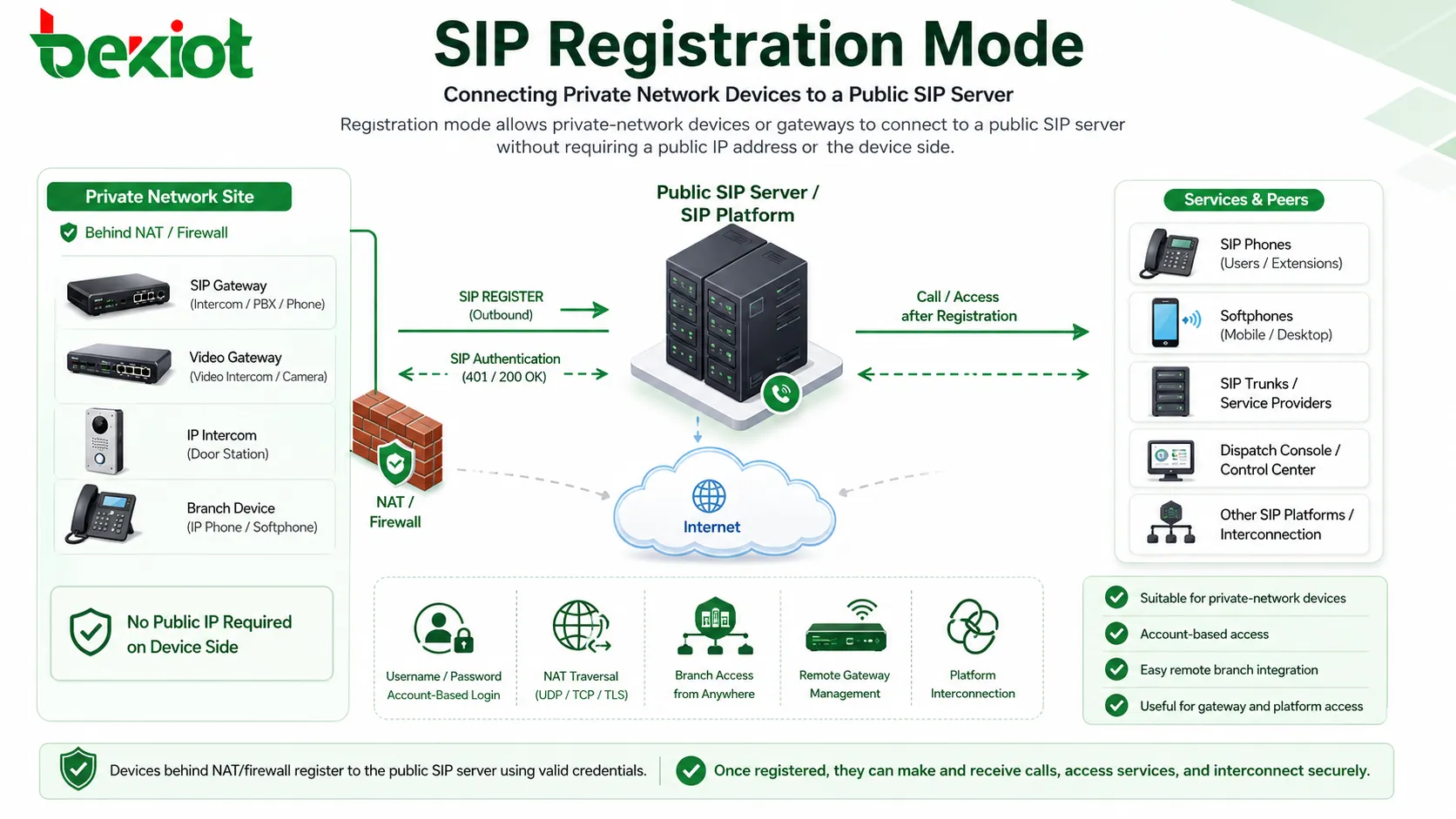

Accès par compte pour les équipements de réseau privé

Le mode par enregistrement est une autre méthode courante de réseau SIP. Il convient généralement aux scénarios de communication de petite taille ou aux projets dans lesquels le serveur SIP est situé sur un réseau public tandis que la passerelle ou la plateforme connectée se trouve dans un réseau privé.

Dans cette situation, le mode point à point peut ne pas être possible, car le système interne ne peut pas fournir une adresse IP publique fixe accessible. À la place, le serveur SIP principal crée un compte utilisateur SIP. Le système connecté s’enregistre ensuite auprès du serveur SIP comme un terminal SIP, avec un nom d’utilisateur, un mot de passe, l’adresse IP du serveur et le port SIP.

Une fois l’enregistrement réussi, le serveur SIP principal peut communiquer avec le système connecté en appelant le numéro SIP enregistré. Le mode par enregistrement devient ainsi utile pour l’accès de branches, l’accès de passerelles, l’intégration de plateformes vidéo et la connexion de systèmes distants lorsque les ressources d’adresses IP publiques sont limitées.

Comment l’intégration par enregistrement gère les ressources

Dans un projet vidéo ou de communications unifiées, la plateforme principale peut créer un compte SIP et un mot de passe pour la passerelle connectée. La passerelle saisit ensuite les informations d’enregistrement dans son interface de cascade ou d’interconnexion de plateforme, y compris le nom d’utilisateur, le mot de passe, l’adresse du serveur pair et le port.

Lorsque la passerelle affiche un état d’enregistrement réussi, les utilisateurs de la plateforme de communication principale peuvent appeler les ressources situées derrière la passerelle, comme des caméras de surveillance, des équipements vidéo mobiles ou des flux vidéo de drones. Toutefois, un point important doit être résolu : le numéro enregistré doit être mappé vers les ressources réellement appelées.

Cela exige généralement de lier ou de faire correspondre les numéros appelés à l’intérieur de la passerelle. S’il n’y a que quelques équipements cibles, le mode par enregistrement est simple à configurer. Mais s’il y a de nombreux équipements, chacun nécessitant une liaison de numéro ou une gestion de relation d’enregistrement, la charge de travail peut augmenter rapidement.

Planification des numéros et conception du routage

Une solution de réseau SIP stable dépend fortement de la planification des numéros. Avant le déploiement, chaque système doit disposer d’une plage de numéros clairement définie. Par exemple, une plateforme peut utiliser des numéros commençant par 6, tandis qu’une autre plateforme utilise des numéros commençant par 8. Cela évite les chevauchements et permet à chaque plateforme d’identifier où l’appel doit être transféré.

La planification des numéros doit aussi tenir compte de l’expansion future. Si le projet peut ajouter plus tard des branches, des passerelles, des équipements de surveillance ou des terminaux de dispatching, le plan de numérotation doit réserver suffisamment d’espace à l’avance. Un plan trop étroit ou non structuré peut fonctionner pendant les premiers tests, mais il devient difficile à maintenir lorsque le système grandit.

La conception du routage doit rester assez simple pour être comprise par les équipes d’exploitation quotidienne. Dans les grands projets, le routage par préfixe est généralement plus facile à gérer que la configuration équipement par équipement. Lorsqu’un nouvel équipement est ajouté dans la même plage de numéros, la structure principale de routage n’a pas besoin d’être redessinée. Cela réduit la charge d’exploitation et aide à garder une logique système cohérente.

Frontières de sécurité et contrôle d’accès

L’interconnexion SIP ne doit pas être considérée uniquement comme une tâche de routage d’appels. C’est aussi une frontière de sécurité entre différents systèmes. Lorsque le mode point à point est utilisé, le contrôle d’accès peut être basé sur des adresses IP de confiance. Le système peut autoriser le trafic SIP uniquement depuis la plateforme pair connue et rejeter les sources inconnues.

Lorsque le mode par enregistrement est utilisé, la sécurité des comptes devient plus importante. Des mots de passe robustes, des permissions d’enregistrement contrôlées, une exposition limitée des comptes et des politiques de pare-feu appropriées doivent être appliqués. Si la plateforme prend en charge la surveillance de l’état d’enregistrement, les tentatives d’enregistrement échouées doivent être examinées afin d’identifier une mauvaise configuration ou un comportement d’accès anormal.

Pour les déploiements exposés à internet, une protection supplémentaire peut être nécessaire. Elle peut inclure un accès VPN, des règles de pare-feu conscientes de SIP, des politiques anti-scan, une limitation de débit, un contrôle des ports média et une protection de bord de session. L’objectif est de rendre l’interconnexion disponible pour la communication métier tout en évitant l’exposition inutile du réseau vocal interne.

Choisir le bon modèle pour le projet

Le choix entre le mode point à point et le mode par enregistrement doit se fonder sur le réseau réel du projet. Si les deux systèmes ont des adresses IP fixes accessibles, un grand nombre d’utilisateurs et des exigences de routage stables, le mode point à point est généralement plus efficace. Il prend en charge un routage centralisé, réduit la création répétée de comptes et se gère plus facilement à grande échelle.

Si le système connecté se trouve dans un réseau privé, ne peut pas fournir d’adresse IP publique ou n’a besoin de connecter qu’un petit nombre de ressources, le mode par enregistrement est souvent plus pratique. Il permet à l’équipement ou à la passerelle de s’enregistrer activement sur le serveur SIP, évitant ainsi l’exposition d’une IP publique du côté de la passerelle.

Dans de nombreux projets réels, les deux méthodes peuvent aussi coexister. Une grande passerelle ou plateforme peut utiliser le mode point à point pour une interconnexion à fort volume, tandis que de petits équipements de branche, des systèmes temporaires ou des terminaux de réseau privé peuvent utiliser le mode par enregistrement pour un accès plus simple.

Valeur de déploiement pour les systèmes de communication intégrés

Appels intersystèmes plus simples

Une solution SIP planifiée permet à différents systèmes de communication de s’appeler via une numérotation unifiée et des règles de routage communes. C’est utile dans les centres de dispatching, les systèmes de visioconférence, les plateformes d’urgence, les réseaux vocaux d’entreprise et les projets de communication industrielle.

Au lieu de garder chaque système isolé, l’interconnexion SIP crée une couche de communication partagée où les ressources voix, vidéo et passerelle peuvent être accessibles par une méthode de numérotation cohérente.

Meilleure évolutivité pour de grands pools de ressources

Lorsque des milliers de caméras, terminaux, passerelles ou extensions doivent être connectés, le routage point à point peut réduire fortement la charge de configuration. Une route basée sur le préfixe peut transférer les appels vers la bonne plateforme, tandis que la plateforme réceptrice effectue en interne la recherche finale de la ressource.

Cette approche facilite l’expansion du système, car les nouveaux équipements peuvent être ajoutés dans le plan de numérotation existant sans modifier la structure de routage sur chaque plateforme connectée.

Accès flexible pour les sites distribués

Le mode par enregistrement offre une option pratique lorsque l’équipement ou la passerelle connectée se trouve derrière un NAT ou dans un réseau privé. L’équipement initie l’enregistrement vers le serveur SIP public, rendant la communication possible sans planification complexe d’IP publique.

Cela convient aux sites distants, aux déploiements temporaires, aux branches distribuées, à l’accès vidéo mobile et aux scénarios d’intégration à petite échelle où la communication directe IP-to-IP est difficile.

Tests et réception avant la mise en service

Avant la livraison d’une solution de réseau SIP, les chemins de signalisation et de média doivent être testés. Un enregistrement SIP réussi ou une réponse INVITE réussie ne signifie pas toujours que le service est prêt. L’équipe projet doit aussi vérifier l’audio bidirectionnel, l’accès aux flux vidéo, le comportement de libération d’appel, la réponse occupée, la réponse hors ligne et le repli de routage.

Les cas de test doivent couvrir les appels normaux, les appels échoués, les mauvais numéros, les équipements hors ligne, les volumes d’appels élevés et les interruptions réseau. Si le projet comprend l’accès vidéo, l’appel de caméras, la vidéo mobile ou la vidéo de drone, chaque type de ressource doit être testé séparément, car la négociation média et les besoins en bande passante peuvent différer.

Les documents de réception doivent consigner les adresses IP, les ports, les plages de numéros, les règles de routage, les informations de compte, les politiques de pare-feu et les étapes de dépannage. Cela facilite la maintenance ultérieure et aide l’équipe d’exploitation à identifier rapidement si un problème vient du routage, de l’enregistrement, de l’authentification, de la négociation de codec ou de l’accessibilité réseau.

Exploitation et expansion à long terme

Après le déploiement, le réseau SIP doit être géré comme une partie de l’infrastructure de communication, et non comme une configuration ponctuelle. L’état d’enregistrement, le taux de réussite des appels, les tentatives d’appel anormales, la disponibilité des passerelles et les changements de routes doivent être surveillés régulièrement.

Lorsque de nouvelles branches, passerelles ou plateformes de service sont ajoutées, le plan de numérotation et la conception de routage existants doivent être réexaminés avant modification. Ajouter des routes sans planification peut créer des conflits, des boucles d’appels ou des numéros inaccessibles. Un processus de changement contrôlé aide à maintenir la stabilité de tout le réseau de communication.

Pour les projets qui continuent de s’étendre, il est souvent utile de définir des modèles standard pour la configuration des pairs, les comptes d’enregistrement, les préfixes de numéros, les règles de pare-feu et les tests de réception. Cela accélère les intégrations futures et réduit le risque de configurations incohérentes entre différents sites.

Liste de contrôle de mise en œuvre

Confirmer l’accessibilité réseau

Avant de choisir un mode de réseau, vérifiez si les deux systèmes peuvent se joindre par des adresses IP fixes. Si les deux côtés disposent d’IP stables et accessibles, le mode point à point peut être privilégié. Si un côté est masqué derrière un réseau privé, le mode par enregistrement peut être plus approprié.

Les règles de pare-feu, le comportement NAT, les ports SIP, les plages de ports RTP et les politiques de routage doivent être confirmés pendant la conception afin d’éviter l’audio unidirectionnel, l’échec d’enregistrement ou les appels inaccessibles après le déploiement.

Planifier les préfixes de numéros et les règles de routage

Un bon plan de numérotation est essentiel pour l’interconnexion SIP. Des préfixes comme 6 pour un système et 8 pour un autre rendent le routage simple et prévisible. Chaque plateforme doit savoir quelle plage de numéros appartient au système pair.

Cela évite les conflits de routage et permet l’expansion future. Lorsque de nouveaux utilisateurs ou équipements sont ajoutés, l’équipe projet peut conserver la même logique de numérotation au lieu de redessiner toute la structure de routage des appels.

Évaluer la charge d’exploitation et de maintenance

Pour les petits systèmes, le mode par enregistrement peut être plus rapide à déployer. Pour les grands systèmes, le mode point à point peut réduire la maintenance à long terme parce qu’il exige moins de comptes et de liaisons.

La décision finale doit tenir compte non seulement de la facilité de configuration initiale, mais aussi de la croissance future des équipements, de l’effort de dépannage, des exigences de sécurité et du nombre de systèmes à interconnecter.

FAQ

Le mode point à point peut-il être utilisé via internet ?

Il peut être utilisé si les deux côtés disposent d’adresses IP publiques accessibles ou d’adresses réseau correctement mappées, mais les politiques de sécurité doivent être configurées avec soin. Dans de nombreux projets, un VPN, des règles de pare-feu ou une protection SBC peuvent être ajoutés pour renforcer la sécurité.

Le mode par enregistrement exige-t-il toujours un nom d’utilisateur et un mot de passe ?

Dans la plupart des déploiements SIP par enregistrement, oui. L’équipement ou le système connecté a généralement besoin d’un compte SIP, d’un mot de passe, d’une adresse de serveur et d’un port pour terminer l’authentification et l’enregistrement.

Quel mode est le plus facile à dépanner ?

Le mode point à point est souvent plus facile à tracer dans les grands systèmes, car le routage repose sur des adresses de pair fixes et des préfixes de numéros. Le mode par enregistrement peut nécessiter des contrôles supplémentaires sur l’état du compte, l’exactitude du mot de passe, la traversée NAT et les relations de liaison.

Une plateforme SIP peut-elle prendre en charge les deux modes en même temps ?

Oui. De nombreuses plateformes SIP et passerelles prennent en charge à la fois l’interconnexion point à point et l’accès par enregistrement. Cela permet aux équipes projet de choisir différentes méthodes pour différentes branches, passerelles ou plateformes de service.

Qu’est-ce qui provoque l’échec des appels après la configuration du réseau SIP ?

Les causes courantes comprennent des paramètres de port SIP incorrects, un blocage par pare-feu, un mauvais routage de numéros, un échec d’enregistrement, des paramètres de codec incohérents, des problèmes NAT ou l’absence de liaison entre numéro et équipement côté passerelle.
