Les tunnels de services publics souterrains urbains deviennent une partie importante de l'infrastructure des villes modernes. Au lieu de placer les conduites d'électricité, de communication, d'alimentation en eau, d'évacuation, de gaz et de chauffage séparément sur différents tracés souterrains, un tunnel de services rassemble plusieurs canalisations municipales dans un couloir souterrain planifié. Cela améliore l'efficacité de la maintenance, réduit les excavations routières répétées, protège l'apparence de la ville et soutient le développement urbain à long terme.

La rénovation à grande échelle des infrastructures urbaines continue de créer une forte demande de modernisation des canalisations souterraines, avec plus de 100 000 kilomètres de canalisations souterraines devant être améliorés chaque année. Derrière cette opportunité de construction, les tunnels de services nécessitent plus que du génie civil. Ils ont également besoin de capacités de surveillance intelligente, de liaison d'alarme, de communication, de radiodiffusion, de vidéo, de SIG et de commandement pour soutenir une exploitation sûre et une réponse aux urgences.

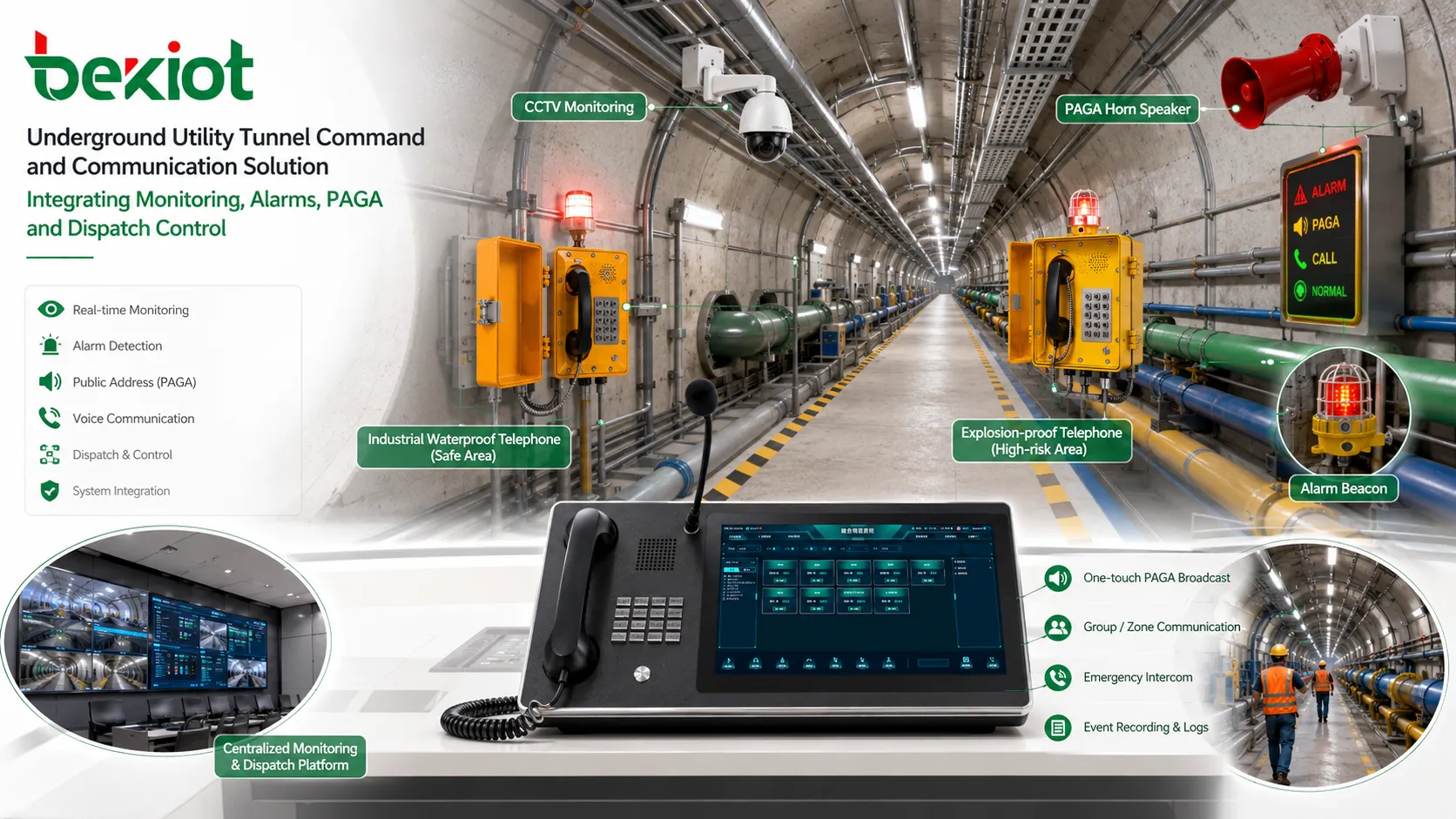

Pourquoi les tunnels de services ont besoin d'une plateforme d'exploitation intégrée

Un tunnel de services n'est pas seulement un passage souterrain pour les canalisations. C'est un environnement d'infrastructure complexe où l'électricité, les câbles de communication, les conduites d'eau, les systèmes de drainage, les conduites de gaz, les conduites de chauffage, les équipements de ventilation, les équipements d'éclairage, les systèmes de protection contre les incendies et les installations de drainage peuvent coexister dans un seul couloir. Cela rend l'exploitation et la maintenance plus efficaces, mais cela impose également des exigences plus élevées en matière de contrôle de la sécurité.

Lorsque plusieurs types de canalisations sont placés dans le même espace souterrain, toute condition anormale peut affecter plus d'un sous-système. Une température élevée, une humidité excessive, une accumulation d'eau, un gaz nocif, une fuite de gaz combustible, un risque d'incendie, une panne d'équipement, une entrée non autorisée ou une interruption de communication peuvent tous créer des risques opérationnels. Un système de surveillance à fonction unique ne suffit pas pour ce type d'environnement.

Une solution pratique pour les tunnels de services devrait intégrer la surveillance, l'alarme, la communication, la radiodiffusion, la vidéosurveillance, le SIG et le contrôle de répartition dans une seule structure opérationnelle. L'objectif n'est pas de rendre le système compliqué, mais de rendre l'infrastructure souterraine complexe plus facile à observer, à gérer et à réagir.

Systèmes d'information requis pour la construction de couloirs modernes

Les normes de construction des tunnels de services mettent généralement l'accent non seulement sur l'espace, la structure, la résistance sismique, l'étanchéité et la sécurité technique, mais aussi sur les systèmes d'information qui soutiennent la gestion à long terme. Pour la couche de surveillance et d'alarme, un tunnel de services doit inclure la surveillance environnementale et des équipements, la protection de sécurité, la communication, l'alerte précoce et l'alarme, une plateforme de gestion unifiée et un système d'information géographique.

Différents types de canalisations nécessitent également différents mécanismes d'avertissement. Là où il existe un risque d'incendie, un système d'alarme incendie automatique doit être configuré. Là où du gaz ou des médias combustibles peuvent être présents, des systèmes de détection et d'alarme de gaz combustible doivent être planifiés. Ces systèmes ne doivent pas fonctionner comme des dispositifs isolés. Ils doivent rapporter les informations à la plateforme centrale et participer au contrôle de liaison lorsqu'un événement se produit.

La plateforme doit collecter et traiter les informations de plusieurs sous-systèmes, y compris la ventilation, l'alimentation électrique, l'éclairage, la surveillance et l'alarme, la lutte contre les incendies, le drainage, le contrôle d'accès et les équipements de communication. Grâce à une surveillance et une gestion unifiées, le centre d'exploitation peut mieux comprendre l'état du tunnel et coordonner la maintenance ou la réponse aux urgences en temps opportun.

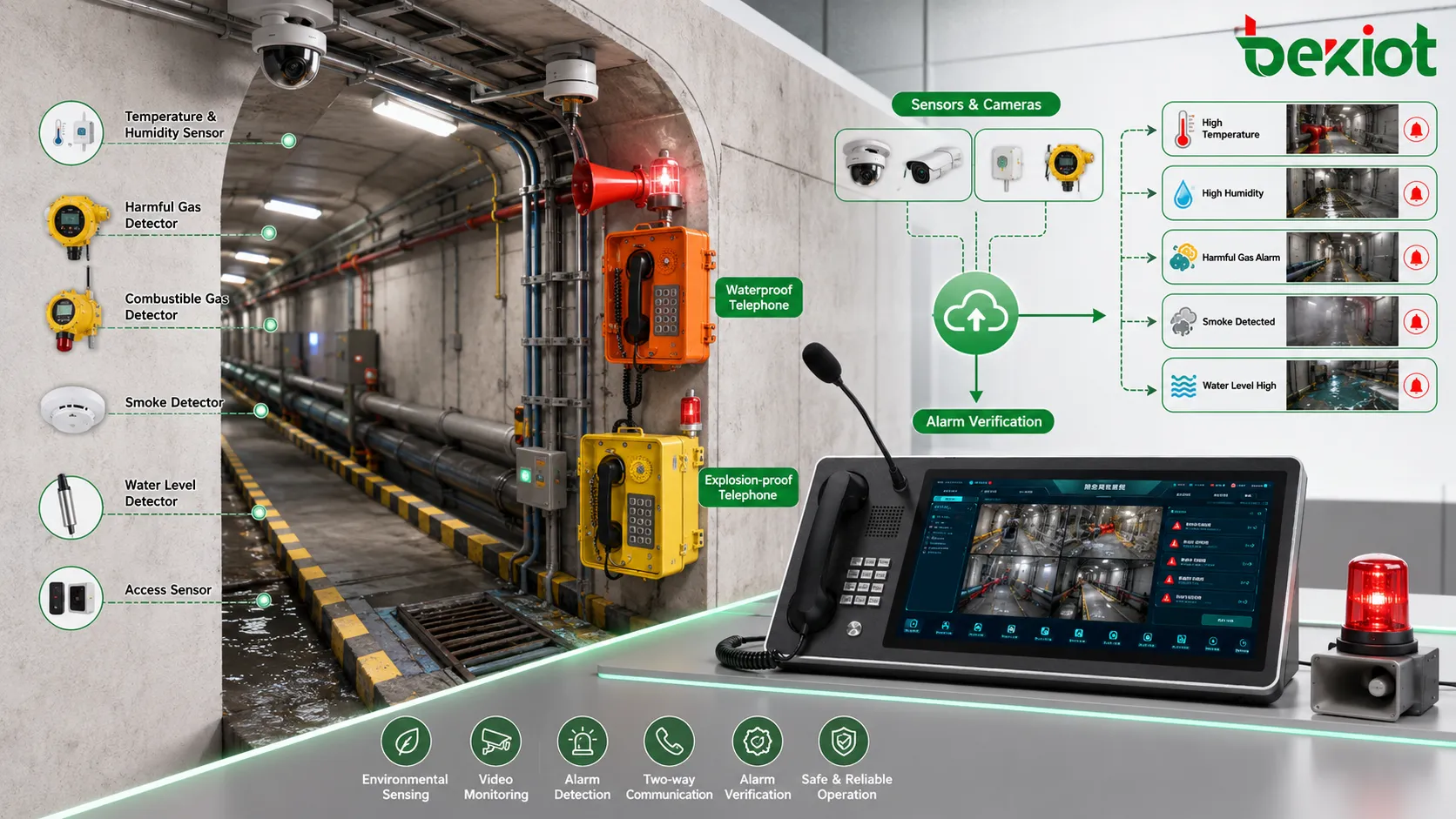

Détection environnementale et visibilité vidéo

Les tunnels de services souterrains ont besoin de nombreux types de capteurs. Les capteurs de température et d'humidité aident les opérateurs à évaluer l'état environnemental de base du couloir. Les détecteurs de gaz nocifs et de gaz combustible aident à identifier les risques qui peuvent ne pas être visibles par le personnel de maintenance. Les capteurs de niveau d'eau, les détecteurs de fumée, les capteurs d'état des équipements et les capteurs d'accès peuvent fournir des données opérationnelles supplémentaires.

Ces systèmes de capteurs doivent travailler de concert avec la vidéosurveillance. Les caméras peuvent fournir une confirmation visuelle lorsqu'une alarme est déclenchée, lorsque le personnel de maintenance entre dans le tunnel ou lorsqu'un comportement anormal de l'équipement est signalé. Au lieu de se fier uniquement au texte d'alarme, les répartiteurs peuvent utiliser la vidéo en direct pour vérifier la situation et décider de lancer la radiodiffusion, d'appeler le personnel de maintenance, de notifier les équipes d'urgence ou d'activer les procédures de liaison.

La vidéosurveillance améliore également la traçabilité. Lors des inspections de routine, des événements anormaux, de la maintenance des équipements ou de la gestion des urgences, la vidéo enregistrée peut aider les gestionnaires à examiner le processus, à confirmer les responsabilités et à améliorer les plans de réponse futurs.

Points de communication à l'intérieur des emplacements critiques

La capacité de communication est essentielle à l'intérieur des couloirs souterrains. Les ouvriers de maintenance, les équipes d'inspection, le personnel de sécurité et les intervenants d'urgence doivent pouvoir contacter le centre de contrôle lorsqu'ils entrent dans le tunnel. Les nœuds importants doivent être équipés de stations de communication IP, de points d'interphonie d'urgence ou d'autres terminaux vocaux fiables afin que le personnel puisse signaler les problèmes et recevoir des instructions.

En plus de la communication point à point, des équipements de sonorisation et de radiodiffusion doivent être déployés dans les sections appropriées du tunnel. Lorsqu'une urgence survient, le centre de contrôle peut envoyer des messages d'avertissement, des instructions d'évacuation, des rappels de maintenance ou des annonces de sécurité à la zone touchée. Ceci est particulièrement important lorsque les travailleurs ne sont pas près d'un terminal téléphonique ou lorsqu'une notification rapide à l'échelle de la zone est requise.

La communication et la radiodiffusion basées sur IP aident également à réduire la fragmentation du système. Les appels vocaux, les points d'aide d'urgence, les zones de radiodiffusion, la liaison d'alarme et les commandes de répartition peuvent être connectés via la plateforme unifiée, rendant l'ensemble du flux de travail de communication plus facile à utiliser.

Solution système connexe : /paga-systems/paga-solution-for-underground-utility-tunnels

Répartition centralisée pour la surveillance et la liaison d'urgence

La plateforme de gestion d'un tunnel de services souterrain doit prendre en charge la configuration hiérarchique, la communication de données, la collecte d'informations et le traitement intégré. En termes pratiques, cela signifie que la plateforme doit être capable de recevoir des données de différents systèmes, de comprendre la relation entre les dispositifs et les emplacements, et de fournir aux opérateurs une interface de commandement claire.

Par exemple, lorsqu'une alarme de gaz combustible est déclenchée dans une section du tunnel, la plateforme de répartition doit afficher l'emplacement de l'alarme sur la carte, afficher les caméras à proximité, notifier le personnel concerné, déclencher des avertissements de radiodiffusion locaux et prendre en charge la communication vocale avec les travailleurs sur le terrain. Si l'événement est grave, la plateforme doit aider le centre de contrôle à coordonner les équipes d'urgence, les équipes de maintenance et les services externes.

C'est là qu'un système de commandement et de répartition apporte une valeur pratique. Il connecte les passerelles de communication, les systèmes vidéo, les interfaces IoT, les dispositifs d'alarme, les terminaux de radiodiffusion et les terminaux de terrain. Au lieu de vérifier chaque sous-système séparément, l'opérateur peut gérer la communication, l'avertissement, la vérification visuelle et la réponse aux urgences à partir d'une seule plateforme.

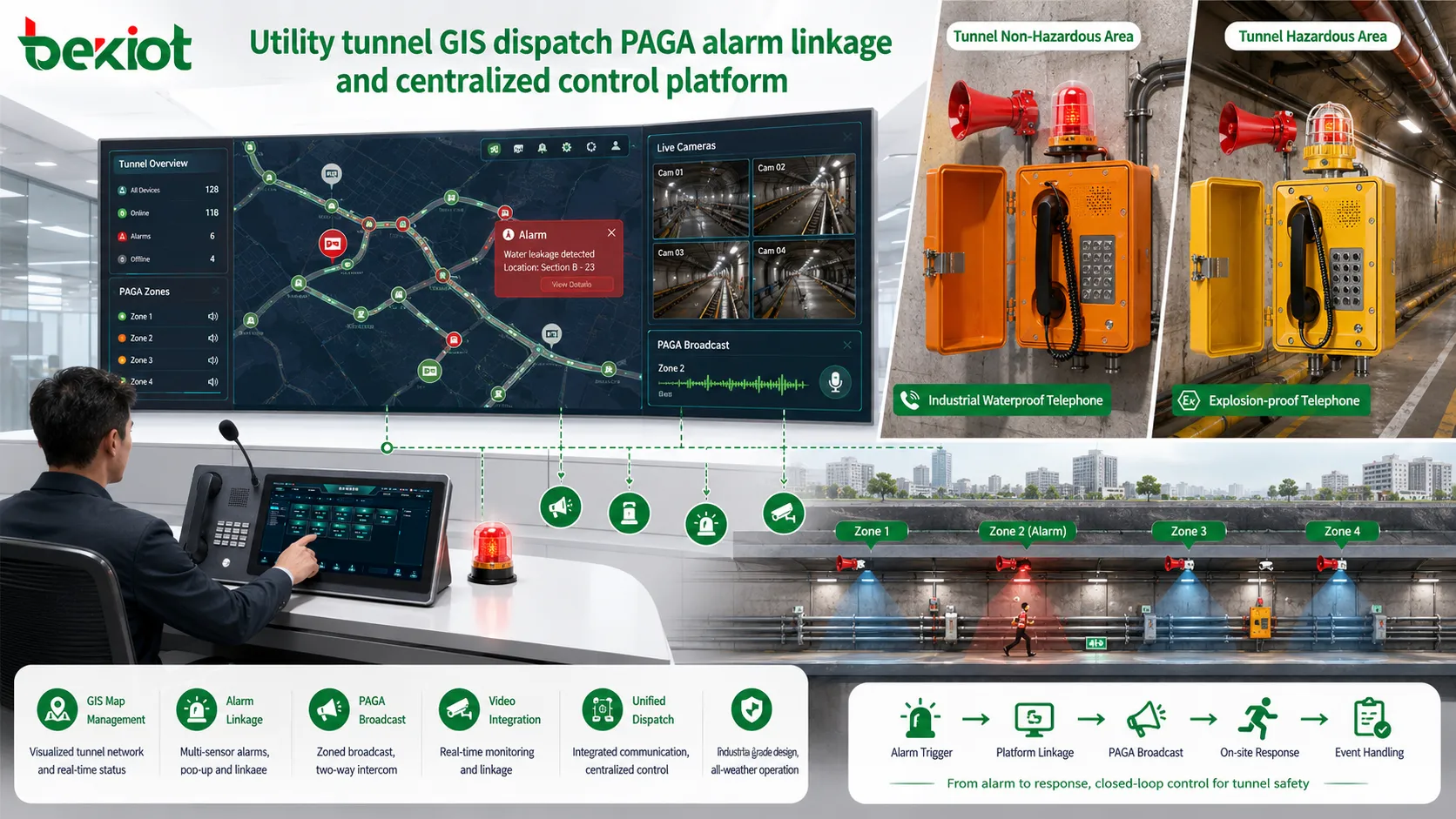

Cartographie SIG pour une gestion basée sur l'emplacement

Un système d'information géographique est très précieux pour l'exploitation des tunnels de services souterrains. Étant donné que les tunnels peuvent s'étendre sur de longues distances et contenir de nombreuses chambres, sections, entrées, salles d'équipement, canalisations et points d'inspection, les opérateurs ont besoin d'une vue spatiale claire de l'infrastructure.

Le SIG peut afficher les itinéraires des tunnels, les emplacements des dispositifs, les points d'alarme, les positions des caméras, les zones de radiodiffusion, les entrées de maintenance et la répartition des canalisations. Lorsqu'une alarme se produit, la plateforme peut localiser rapidement l'événement et afficher les ressources connexes à proximité. Cela réduit le temps nécessaire pour identifier la zone touchée et améliore la précision des commandements.

Le SIG prend également en charge l'exploitation quotidienne. Les plans de maintenance, les itinéraires d'inspection, l'état des équipements et les événements historiques peuvent être associés à des emplacements physiques. Cela aide les gestionnaires à passer d'une simple surveillance des dispositifs à une gestion de l'infrastructure basée sur l'emplacement.

Contrôle unifié de la ventilation, de l'énergie, de l'éclairage, de la lutte contre les incendies et du drainage

La gestion des tunnels de services implique de nombreux systèmes électromécaniques. La ventilation aide à maintenir la qualité de l'air et à éliminer les gaz nocifs. L'alimentation électrique prend en charge la communication, l'éclairage, la surveillance et les dispositifs de contrôle. L'éclairage assure une inspection et une maintenance sûres. Les systèmes de lutte contre les incendies réagissent à la fumée, au feu ou à la chaleur anormale. Les systèmes de drainage empêchent l'accumulation d'eau et réduisent les dommages aux équipements.

Une plateforme de gestion unifiée doit surveiller ces systèmes et prendre en charge le contrôle de liaison lorsque cela est approprié. Par exemple, une alarme de gaz peut nécessiter une liaison de ventilation. Une alarme d'incendie peut nécessiter des messages d'évacuation par radiodiffusion et une vérification vidéo. Une alarme de niveau d'eau peut nécessiter une inspection des équipements de drainage et une répartition de maintenance. Une panne d'électricité peut nécessiter une vérification de l'alimentation de secours et une coordination des réparations d'urgence.

Ce type de liaison est l'une des principales raisons pour lesquelles les tunnels de services ont besoin d'une solution orientée vers le commandement plutôt que d'un simple tableau de bord de surveillance. La plateforme doit aider les opérateurs à prendre des mesures coordonnées, pas seulement afficher des alarmes isolées.

Comment la solution soutient l'exploitation quotidienne

Pendant le fonctionnement normal, le système aide l'équipe de gestion à surveiller les conditions du tunnel, à vérifier l'état des dispositifs, à superviser les entrées du personnel, à planifier la maintenance et à examiner les données historiques. Les opérateurs peuvent voir les indicateurs environnementaux, l'état de la communication, les flux vidéo des caméras, les enregistrements d'alarme et les conditions des équipements via la plateforme unifiée.

Lorsque les ouvriers de maintenance entrent dans le tunnel, les stations de communication et les zones de radiodiffusion fournissent un environnement de travail plus sûr. Si les ouvriers découvrent des conditions anormales, ils peuvent contacter immédiatement le centre de contrôle. Si le centre de contrôle doit émettre des instructions, il peut utiliser des appels vocaux, la communication de groupe ou la radiodiffusion par zone selon la situation.

L'exploitation quotidienne est également un processus de prévention des risques. En collectant en continu les données des capteurs, les informations vidéo et l'état des équipements, la plateforme aide les gestionnaires à identifier les problèmes potentiels avant qu'ils ne deviennent des incidents plus graves.

Comment la solution réagit en cas d'urgence

En cas d'urgence, la rapidité et la clarté sont essentielles. Le système doit détecter les événements anormaux, localiser la zone de l'incident, notifier le personnel, afficher la vidéo, activer les radiodiffusions et soutenir la communication de commandement aussi rapidement que possible. Cela réduit le délai entre la génération de l'alarme et l'action de réponse.

Pour un incendie, une fuite de gaz, un gaz nocif, une accumulation d'eau, une entrée non autorisée ou une panne d'équipement, la plateforme doit fournir un flux de travail complet de l'événement. L'opérateur a besoin de savoir ce qui s'est passé, où c'est arrivé, quels dispositifs sont à proximité, quelles équipes doivent être contactées et quelles actions de liaison peuvent être lancées.

La radiodiffusion d'urgence et la communication vocale sont particulièrement importantes. Les personnes à l'intérieur du tunnel peuvent avoir besoin d'instructions d'évacuation immédiates. Les équipes de maintenance peuvent avoir besoin de conseils techniques. Les services de secours externes peuvent avoir besoin d'informations coordonnées. La plateforme de répartition doit soutenir ces tâches de communication sans forcer les opérateurs à basculer entre plusieurs systèmes indépendants.

Valeur de déploiement pour les projets d'infrastructure urbaine

Sécurité améliorée pour les opérations souterraines

En combinant capteurs, alarmes, vidéo, communication et radiodiffusion, la solution donne aux opérateurs une meilleure visibilité sur les conditions souterraines. Cela aide à réduire les angles morts et à soutenir une réponse plus rapide lorsque des risques apparaissent.

La sécurité n'est pas obtenue par un seul dispositif. Elle dépend de la capacité à détecter, vérifier, notifier, communiquer et coordonner via un système complet.

Maintenance et gestion plus efficaces

La surveillance centralisée et la gestion basée sur le SIG aident les équipes de maintenance à comprendre où se trouve l'équipement, quelle section nécessite une inspection et quelle alarme nécessite une action. Cela améliore l'efficacité de la maintenance quotidienne et réduit les vérifications manuelles inutiles.

Lorsque les informations sont collectées et traitées via une seule plateforme, le centre d'exploitation peut prendre de meilleures décisions et entretenir le tunnel plus systématiquement.

Meilleure évolutivité à long terme

Les tunnels de services sont construits pour le développement urbain futur. À mesure que de nouvelles canalisations, dispositifs, caméras, capteurs et points de communication sont ajoutés, la plateforme doit soutenir l'expansion sans changer toute l'architecture.

Une solution de commandement et de communication évolutive permet aux villes d'étendre progressivement les fonctions de surveillance, de radiodiffusion, de liaison d'alarme et de répartition à mesure que le réseau de tunnels se développe.

Chemin de mise en œuvre recommandé

Définir les sections de tunnel et les couches de dispositifs

L'équipe de projet doit d'abord cartographier les sections du tunnel, les chambres, les entrées, les salles d'équipement, les types de canalisations et les points de risque clés. Sur la base de cette structure, les capteurs, caméras, stations de communication, haut-parleurs de radiodiffusion et dispositifs d'alarme peuvent être placés plus logiquement.

Cela évite un déploiement aléatoire des dispositifs et garantit que la surveillance, la communication et la notification d'urgence couvrent les zones les plus importantes.

Construire la plateforme unifiée de gestion et de répartition

La plateforme doit collecter des informations provenant de la surveillance environnementale, de la surveillance des équipements, des systèmes de sécurité, des systèmes de communication, des systèmes d'alarme, du SIG, de la vidéosurveillance, de la protection contre les incendies, du drainage, de la ventilation, de l'éclairage et des systèmes d'alimentation électrique.

Plus important encore, elle doit prendre en charge la logique de liaison. Lorsqu'une alarme se produit, la plateforme doit aider les opérateurs à connecter le point d'alarme avec la vidéo à proximité, les zones de radiodiffusion, les terminaux de communication, les équipes de maintenance et les procédures de réponse aux urgences.

Tester les flux de travail d'urgence avant la livraison

Avant que le système ne soit livré, les flux de travail d'urgence doivent être testés dans des scénarios réalistes. Ceux-ci peuvent inclure des alarmes de détection de gaz, des alarmes d'incendie, des alarmes d'accumulation d'eau, des tests de communication, des tests de radiodiffusion, la liaison vidéo, le positionnement SIG et la communication de maintenance.

Les tests doivent confirmer non seulement que les dispositifs fonctionnent, mais aussi que les opérateurs peuvent terminer le processus de réponse efficacement à partir de l'interface de la plateforme.

FAQ

Pourquoi les tunnels de services ont-ils besoin à la fois d'interphonie et de radiodiffusion ?

L'interphonie prend en charge la communication directe entre les travailleurs et le centre de contrôle, tandis que la radiodiffusion fournit une notification à l'échelle de la zone. En cas d'urgence, les deux fonctions sont utiles car certains personnels peuvent avoir besoin d'une communication bidirectionnelle tandis que d'autres ont besoin d'instructions immédiates.

Chaque section du tunnel doit-elle avoir la même configuration de dispositifs ?

Pas nécessairement. La configuration des dispositifs doit dépendre du type de canalisation, du niveau de risque, de la longueur du tunnel, de la fréquence d'accès du personnel, de l'état de ventilation et des exigences de réponse aux urgences. Les sections à haut risque peuvent nécessiter une couverture plus dense de capteurs, de vidéo et de radiodiffusion.

Comment le SIG améliore-t-il la gestion des urgences ?

Le SIG aide les opérateurs à localiser les alarmes, les caméras à proximité, les entrées, les zones de radiodiffusion et les ressources de maintenance sur une carte. Cela réduit le délai de réponse et rend les décisions de commandement plus précises.

Les systèmes de surveillance existants peuvent-ils être intégrés à la plateforme ?

Oui. De nombreux projets peuvent intégrer des caméras, capteurs, dispositifs d'alarme et systèmes de contrôle existants via des passerelles, des protocoles standard ou des interfaces de plateforme. La méthode d'intégration dépend de l'architecture du système actuel.

Que faut-il prendre en compte pour une exploitation à long terme ?

L'exploitation à long terme doit prendre en compte la maintenance des dispositifs, l'examen des enregistrements d'alarme, les tests de communication, l'alimentation de secours, l'expansion de la plateforme, la cybersécurité, la formation du personnel, les pièces de rechange et les exercices d'urgence périodiques.
