Les véhicules sous-marins autonomes (AUV) peuvent naviguer, inspecter, cartographier et collecter des données sans liaison physique continue avec un opérateur, mais la communication reste l'un des aspects les plus difficiles d'une mission sous-marine. Un AUV peut être capable de parcourir de vastes zones sous-marines, mais envoyer des commandes au véhicule ou renvoyer des données de capteurs, des images et des vidéos à une station de contrôle est bien plus difficile sous l'eau que dans l'air.

Il n'existe pas de technologie de communication unique qui offre à la fois une longue portée, une bande passante élevée, une faible latence et une forte adaptabilité environnementale. Les systèmes de communication pratiques pour AUV doivent donc sélectionner ou combiner différentes méthodes de transmission en fonction de la portée de la mission, des conditions de l'eau, du débit de données requis et de l'architecture opérationnelle.

Pourquoi la transmission de données sous-marines est-elle si difficile ?

La communication radio fonctionne extrêmement bien pour les avions, les drones aériens et les systèmes mobiles terrestres car les ondes électromagnétiques se propagent efficacement dans l'atmosphère. Les conditions sous-marines sont fondamentalement différentes. L'eau absorbe et disperse l'énergie électromagnétique, rendant la transmission radio conventionnelle à longue portée difficile, en particulier dans l'eau de mer.

Les performances du signal sont également affectées par les variations de salinité, de température de l'eau et de particules en suspension. Ces variables peuvent modifier les caractéristiques de propagation et augmenter l'atténuation, réduisant ainsi la distance de communication utile.

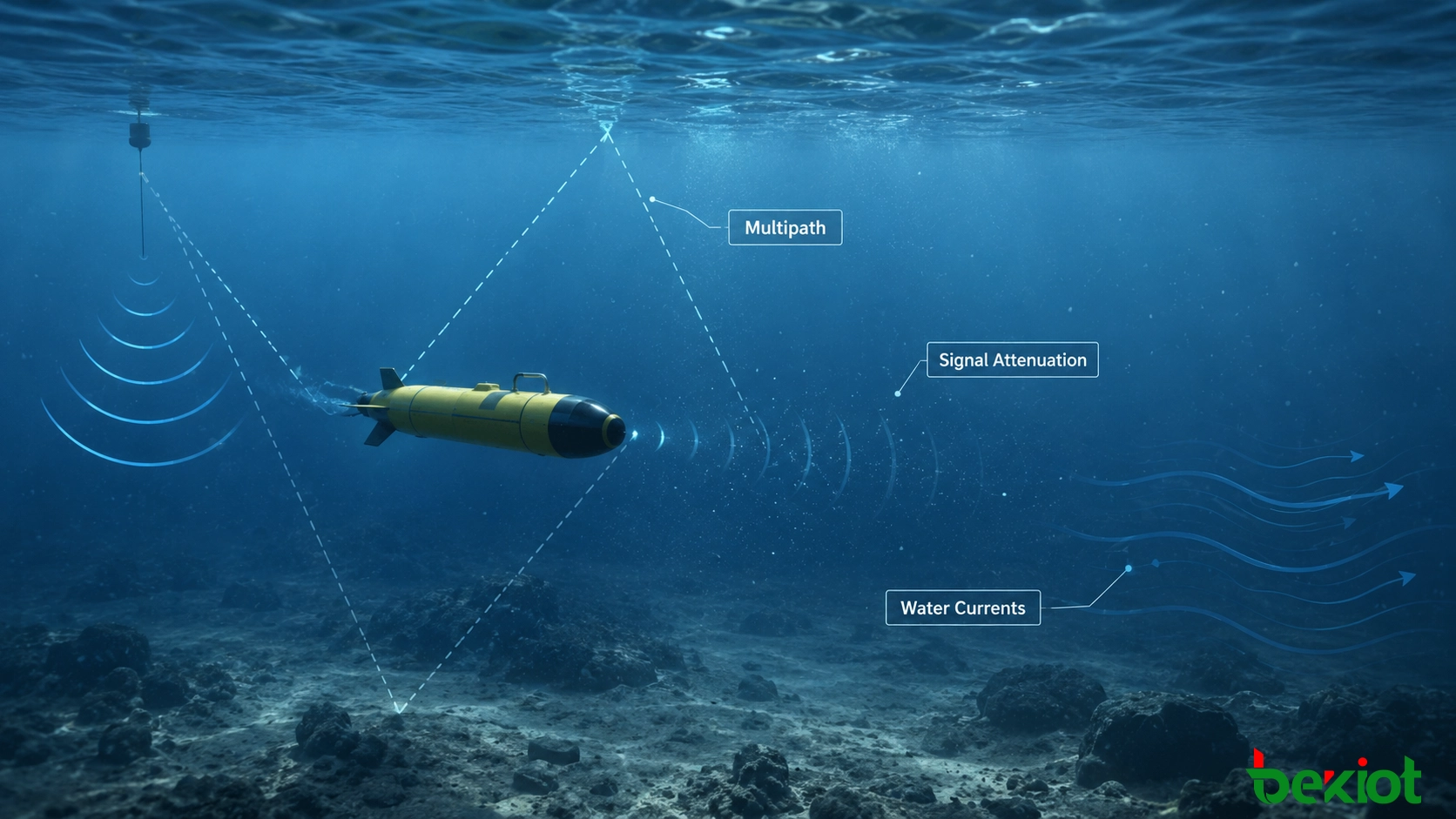

Le problème ne se limite pas à une simple perte de signal. Les signaux sous-marins peuvent être réfléchis, réfractés et diffusés par la surface de l'eau, le fond marin et d'autres structures. Plusieurs versions du même signal peuvent donc atteindre le récepteur par différents trajets de propagation.

Cet environnement multitrajets peut introduire des distorsions, des interférences et des effets Doppler. Les marées, les vagues, les courants et les mouvements du véhicule peuvent modifier encore les conditions du canal pendant le fonctionnement d'un AUV. Par conséquent, une liaison de communication qui fonctionne bien dans un ensemble de conditions sous-marines peut se comporter différemment lorsque la profondeur de l'eau, la position du véhicule ou les conditions environnementales changent.

Quand une liaison filaire est-elle pertinente ?

La communication par câble est l'un des moyens les plus éprouvés pour établir une liaison de données fiable sous l'eau. Un véhicule ou un nœud sous-marin peut être connecté à une plateforme de surface ou à une station de contrôle via un câble électrique ou optique. La fibre optique fine est particulièrement utile lorsque de grandes quantités de données doivent être transmises avec des performances stables.

Une connexion optique filaire offre plusieurs avantages importants. Elle peut fournir une bande passante de transmission élevée, une qualité de signal stable et une forte résistance aux interférences électromagnétiques externes. Comme le canal de communication est physiquement contraint, il offre également un chemin de données relativement contrôlé.

Pour les applications impliquant des caméras haute résolution, des données sonar, des informations de capteurs ou d'autres charges utiles gourmandes en bande passante, une connexion par fibre peut offrir une capacité de données nettement supérieure à celle d'un canal acoustique sous-marin à longue portée.

La principale limitation est la mobilité. Les câbles sous-marins doivent résister aux forces de traction, à la flexion, à la corrosion et au vieillissement à long terme. La longueur du câble limite également la zone d'opération du véhicule. Un câble de liaison peut créer des exigences supplémentaires de déploiement et de récupération et peut devenir difficile à gérer lorsque le véhicule opère dans une vaste zone ou autour de structures sous-marines complexes.

Pour cette raison, la communication filaire est souvent plus adaptée aux zones d'opération contrôlées, aux infrastructures sous-marines fixes, aux inspections autour d'un navire de soutien ou aux applications où une bande passante élevée est plus importante qu'une liberté de mouvement illimitée du véhicule.

Où les liaisons optiques à lumière bleue peuvent-elles être utilisées ?

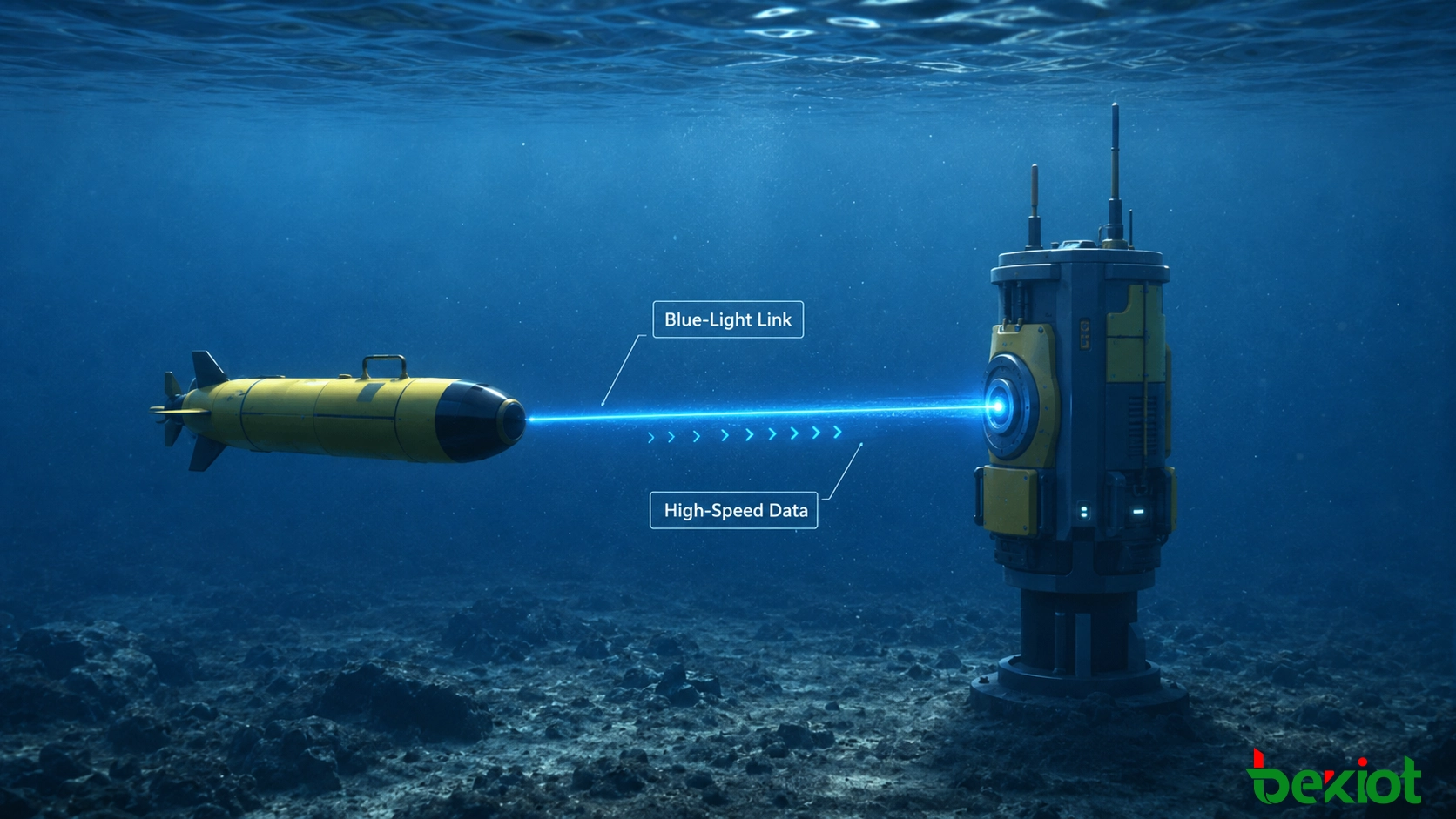

La communication optique sous-marine offre une autre approche lorsqu'une mission nécessite des débits de données beaucoup plus élevés sur des distances relativement courtes. La lumière bleue est particulièrement importante car les longueurs d'onde autour de 450 nm peuvent offrir des caractéristiques de transmission utiles dans l'eau par rapport à de nombreuses autres longueurs d'onde optiques.

L'avantage principal est la bande passante. Par rapport à la communication acoustique conventionnelle, une liaison optique à lumière bleue sous-marine peut supporter des débits de transmission beaucoup plus élevés, ce qui la rend attractive pour le transfert rapide d'images, de jeux de données de capteurs et d'autres fichiers volumineux.

Les objectifs de développement dans ce domaine ont démontré le potentiel des systèmes optiques sous-marins pour atteindre des débits de données proches de 1 Gbit/s sur des distances de l'ordre de 100 mètres dans des conditions appropriées. Ces chiffres illustrent pourquoi la communication optique suscite l'intérêt pour les réseaux sous-marins à haut débit, bien que les performances réelles dépendent fortement de la qualité de l'eau, de l'alignement et de la conception du système.

La communication optique impose également des exigences environnementales strictes. L'émetteur et le récepteur ont généralement besoin d'un chemin optique clair et d'un alignement convenable. Les particules en suspension et le plancton peuvent disperser la lumière émise et réduire l'intensité du signal reçu.

La lumière ambiante provenant de la surface de l'eau et la lumière produite par les organismes sous-marins peuvent également influencer le récepteur optique. L'eau trouble, les mouvements du véhicule et les changements d'orientation rendent la communication optique à longue distance considérablement plus difficile.

En conséquence, la communication par lumière bleue est mieux considérée comme une technologie à large bande passante et à portée relativement courte, plutôt que comme un remplacement direct de la communication acoustique à longue portée.

Pourquoi la communication acoustique reste-t-elle essentielle ?

La communication acoustique reste l'une des méthodes les plus éprouvées pour la communication sans fil sous-marine. Contrairement aux signaux radio conventionnels, les ondes sonores peuvent parcourir des distances relativement longues dans l'eau avec une atténuation maîtrisable, ce qui rend les liaisons acoustiques adaptées à la communication entre plates-formes mobiles sous-marines, nœuds sous-marins éloignés et systèmes de soutien en surface.

Selon la fréquence de fonctionnement, les conditions environnementales, la conception de l'équipement et le débit de données requis, la communication acoustique peut couvrir des distances allant de quelques centaines de mètres à plusieurs dizaines de kilomètres. Cet avantage de portée explique pourquoi la technologie acoustique reste importante pour les opérations d'AUV qui ne peuvent pas dépendre d'un câble ou maintenir un trajet optique court.

Le compromis est la bande passante et la latence. L'atténuation acoustique augmente généralement de manière significative avec la fréquence. La relation entre la portée utile et la fréquence devient donc une considération de conception fondamentale. À des fréquences acoustiques très élevées, l'atténuation peut devenir sévère ; par exemple, la comparaison technique citée indique qu'un signal acoustique autour de 10 MHz peut subir une atténuation proche de 30 dB par mètre.

Par conséquent, les systèmes acoustiques à longue portée ont tendance à fonctionner à des fréquences plus basses, mais une fréquence plus basse signifie généralement moins de bande passante de communication disponible.

Le son se déplace également dans l'eau beaucoup plus lentement que les signaux électromagnétiques ou optiques. La communication acoustique à longue distance introduit donc un délai de propagation notable. De plus, le bruit de fond océanique peut réduire le rapport signal/bruit, tandis que la propagation multitrajets peut provoquer un évanouissement sélectif en fréquence et des interférences entre symboles.

Ces caractéristiques signifient qu'un canal acoustique est généralement mieux adapté aux commandes, aux informations d'état, aux données de positionnement, à la télémétrie et à certaines données de capteurs qu'à la transmission continue de grands volumes de vidéo haute résolution en temps réel.

Comment combiner ces technologies ?

Une solution pratique de communication sous-marine ne doit pas nécessairement choisir une seule de ces technologies. Dans de nombreux projets d'AUV, une architecture hybride peut offrir un meilleur équilibre entre portée opérationnelle, bande passante et fiabilité.

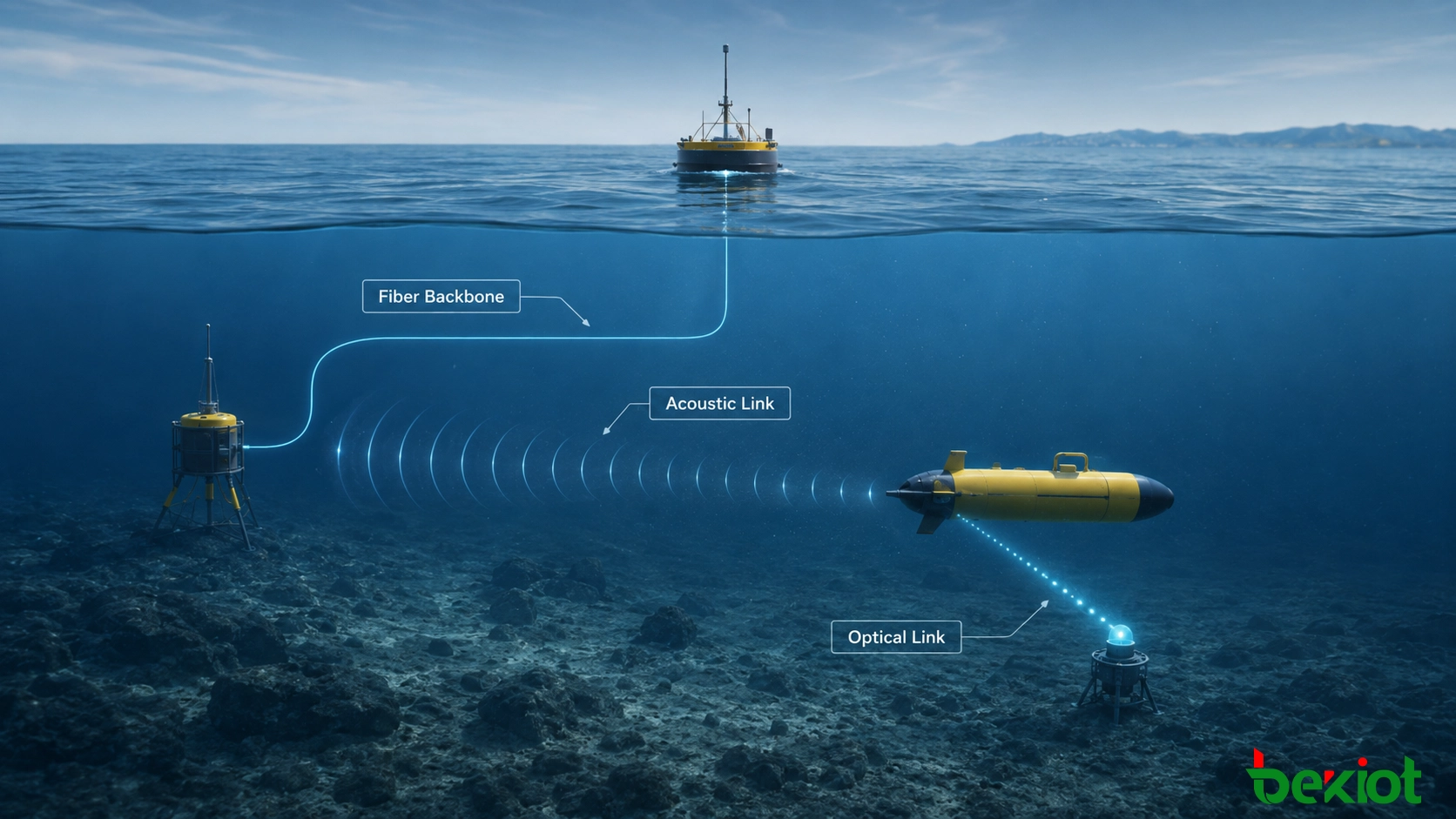

Une architecture possible utilise une connexion par fibre optique entre la plateforme de contrôle en surface et une station de communication sous-marine. La station sous-marine communique ensuite sans fil avec l'AUV via une liaison acoustique ou optique. Cela réduit la longueur du trajet sans fil sous-marin tout en permettant au véhicule de fonctionner sans câble de liaison continu.

Une autre configuration peut utiliser la communication acoustique lors de la navigation à longue portée et basculer vers une liaison optique lorsque le véhicule s'approche d'une station d'accueil ou d'un point de collecte de données. Les fichiers de capteurs volumineux peuvent alors être transférés via le canal optique à plus large bande passante.

La méthode de communication doit donc être choisie en fonction du rôle de chaque liaison, plutôt qu'en comparant uniquement la vitesse de transmission maximale.

Quels sont les points à considérer lors de la conception du système ?

Un système de communication pour AUV doit commencer par le profil de la mission plutôt que par le simple choix de la technologie avec le débit de données annoncé le plus élevé. La portée, le volume de données et les conditions environnementales ont souvent un impact plus important sur les performances réelles.

Pour les missions à longue distance, le maintien d'un canal de commande et de télémétrie stable peut être plus important que la transmission continue de fichiers volumineux. Une liaison acoustique peut donc fournir le principal chemin de communication sans fil tandis que les informations gourmandes en données sont stockées localement à bord du véhicule.

Pour les missions d'inspection, de cartographie ou scientifiques qui génèrent de grands ensembles d'images et de données de capteurs, le véhicule peut collecter les informations pendant la mission et les transférer ultérieurement via une connexion optique ou filaire à courte portée.

Les conditions de l'eau doivent également être évaluées avant le déploiement. La salinité, la température, les matières en suspension, le bruit de fond et les mouvements du véhicule peuvent tous influencer les performances de la liaison. Une architecture de communication développée pour une eau claire et calme peut ne pas donner les mêmes résultats dans une eau côtière, des ports industriels ou des zones avec de forts courants.

Les questions de conception suivantes sont particulièrement utiles lors de la planification :

• À quelle distance l'AUV voyagera-t-il du nœud de communication le plus proche ?

• La mission nécessite-t-elle un contrôle continu ou principalement des mises à jour périodiques de l'état ?

• Quelle quantité de données de capteurs, d'images ou de vidéos le véhicule générera-t-il ?

• La transmission en temps réel est-elle requise ou les fichiers volumineux peuvent-ils être stockés à bord ?

• Quel niveau de clarté de l'eau et de bruit acoustique de fond est attendu ?

• Des stations relais sous-marines ou des points d'amarrage peuvent-ils être déployés ?

• La zone d'opération permet-elle l'utilisation d'un câble de liaison ou d'une connexion par fibre ?

Répondre à ces questions aide à déterminer si un projet doit prioriser la portée, le débit de données, la mobilité ou une combinaison des trois.

Une architecture en couches offre une plus grande flexibilité

Le défi fondamental de la communication sous-marine est qu'il est difficile de maximiser simultanément la portée et la bande passante. La fibre filaire offre une excellente capacité de données mais restreint la mobilité. La communication optique à lumière bleue offre une transmission sans fil à haut débit mais fonctionne mieux sur des distances relativement courtes et dans des conditions optiques appropriées. La communication acoustique porte beaucoup plus loin mais offre une bande passante plus faible et une latence plus grande.

Pour de nombreuses applications d'AUV, l'approche la plus pratique est donc un système de communication en couches. Un canal acoustique à longue portée peut supporter les commandes et la télémétrie, une connexion optique peut gérer le transfert de données à grand volume à courte distance, et la fibre peut relier les infrastructures sous-marines fixes à un réseau de contrôle en surface ou à terre.

Cette architecture permet à chaque technologie d'effectuer la tâche pour laquelle elle est la mieux adaptée, au lieu de forcer une seule liaison sous-marine à répondre à toutes les exigences. Alors que la détection sous-marine, la navigation autonome et les infrastructures sous-marines continuent de se développer, ce type de conception de communication hybride deviendra de plus en plus important pour construire des réseaux opérationnels d'AUV fiables et évolutifs.

FAQ

Un AUV peut-il continuer à fonctionner lorsque la liaison de communication est temporairement indisponible ?

Oui. Un véhicule autonome peut être conçu pour poursuivre une mission prédéfinie lorsque la communication est temporairement interrompue. Les données importantes de la mission peuvent rester à bord jusqu'à ce que le véhicule rétablisse une connexion ou atteigne un point de transfert de données.

Un AUV doit-il transmettre en continu toutes ses données de capteurs ?

Pas nécessairement. La transmission continue peut imposer des exigences inutiles à un canal sous-marin limité. Une stratégie système courante consiste à transmettre d'abord les informations essentielles de statut et de commande, tout en stockant localement les ensembles de données plus volumineux pour un transfert ultérieur.

Pourquoi les stations relais sous-marines sont-elles utiles ?

Les stations relais peuvent raccourcir la distance entre les nœuds de communication. Au lieu de forcer un AUV à maintenir une seule connexion directe longue avec une station de surface, un réseau peut diviser la communication en plusieurs liaisons plus courtes et les connecter à un dorsale à plus grande capacité.

Une fréquence de communication plus élevée offre-t-elle toujours de meilleures performances pour l'AUV ?

Non. Des fréquences plus élevées peuvent fournir une bande passante supplémentaire, mais l'atténuation sous-marine peut augmenter considérablement avec la fréquence. La fréquence de fonctionnement correcte doit donc équilibrer la capacité de données requise avec la distance de transmission et les conditions environnementales.

Que faut-il tester avant de déployer un réseau de communication sous-marine ?

Les tests sur le terrain doivent refléter l'environnement réel de la mission, y compris la profondeur d'opération, les mouvements du véhicule, la clarté de l'eau, le bruit acoustique, la distance de communication attendue et les variations saisonnières des conditions de l'eau. Les spécifications de laboratoire seules ne peuvent pas représenter pleinement un canal sous-marin changeant.
