Les systèmes de vidéosurveillance ne se limitent plus à la prévisualisation des caméras et à l'enregistrement local. Dans de nombreux projets modernes, les ressources vidéo doivent être partagées avec les centres de commandement, les plateformes de répartition, les systèmes d'alarme, les bâtiments intelligents, les salles de contrôle industrielles, les plateformes de gestion de campus, les systèmes de sécurité publique et les applications métier basées sur le Web. Ce changement rend l'architecture vidéo plus importante que le choix d'un seul dispositif.

Un enregistreur vidéo réseau, généralement appelé NVR, est principalement utilisé pour l'enregistrement vidéo, le stockage, la lecture et la gestion locale des caméras. Une passerelle vidéo est différente. Elle est conçue pour l'accès vidéo, la mise en réseau des plateformes, la conversion de protocoles, le transfert de flux, la distribution de médias et l'intégration avec les systèmes de niveau supérieur. Dans les projets professionnels, ces deux appareils ne sont pas des remplacements directs l'un de l'autre. Ils fonctionnent souvent ensemble dans une architecture en couches.

Le passage de la surveillance locale à l'intégration système

Dans un projet de surveillance traditionnel, les caméras sont connectées à un NVR et les utilisateurs visualisent la vidéo en direct ou recherchent des enregistrements via le client NVR. Cette structure est simple et efficace pour les petits sites, tels que les magasins, les petits bureaux, les entrepôts ou les bâtiments indépendants. L'exigence du système est claire : enregistrer la vidéo, stocker les images et fournir une lecture lorsqu'un événement doit être vérifié.

Les projets plus importants sont différents. Une usine peut avoir besoin d'une liaison vidéo avec des téléphones d'urgence, des entrées d'alarme et des consoles de répartition. Un campus intelligent peut avoir besoin de combiner le contrôle d'accès, la gestion des visiteurs, le stationnement, la patrouille et les ressources vidéo en une seule plateforme. Un hub de transport peut avoir besoin de partager la vidéo de plusieurs bâtiments avec une salle de contrôle centralisée. Un projet de service public peut avoir besoin que les plateformes de niveau inférieur se connectent vers le haut via un protocole de réseau vidéo standard.

Lorsque la vidéo doit être réutilisée par plusieurs systèmes, le seul NVR ne suffit souvent pas. Le projet a besoin d'une couche de passerelle vidéo capable d'organiser les ressources vidéo, de convertir les protocoles, de transférer les flux et de fournir un accès stable pour différentes plateformes. C'est la différence architecturale clé entre un système centré sur le stockage et un système centré sur l'intégration.

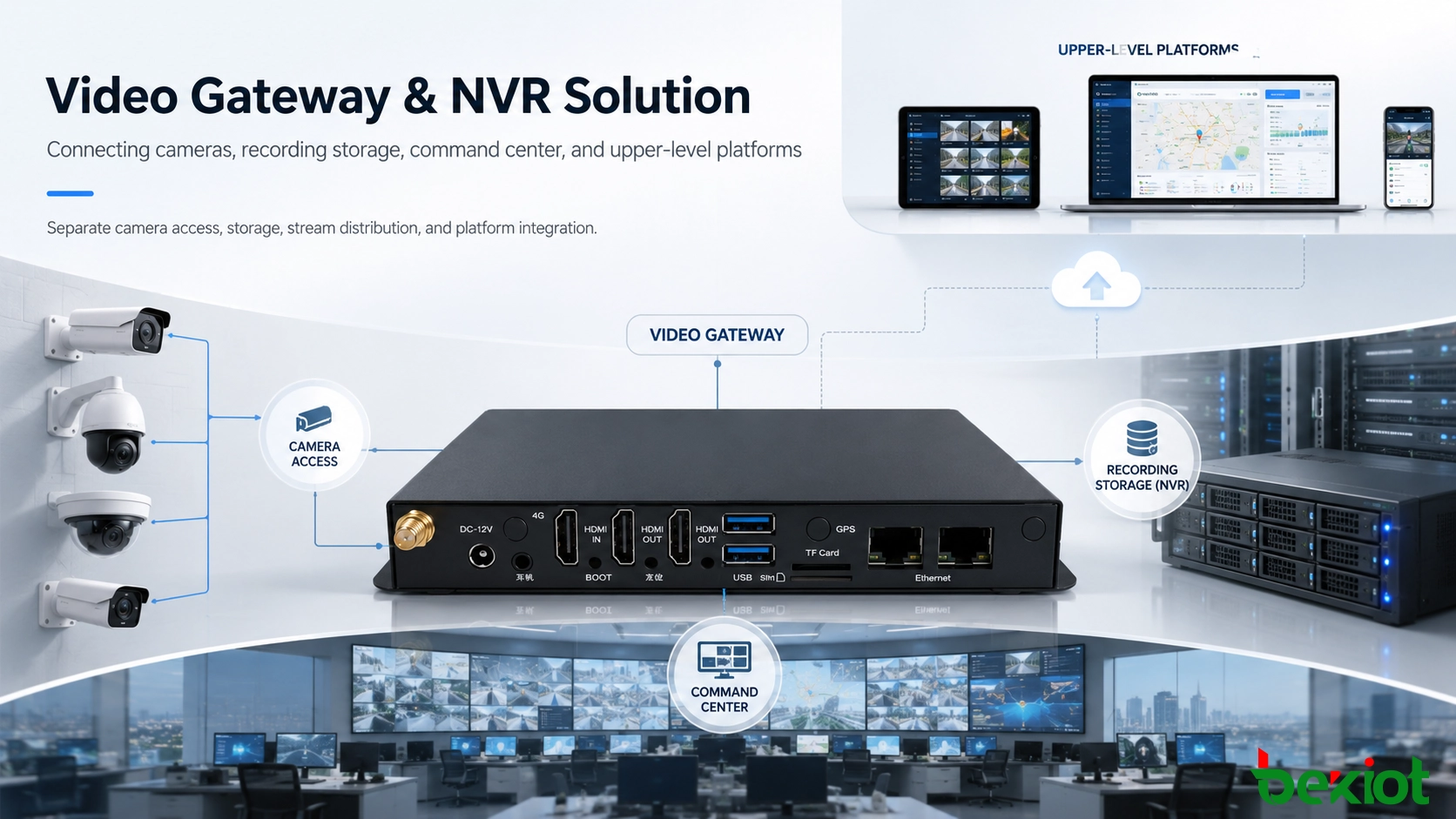

Comment une passerelle vidéo fonctionne dans l'architecture

Une passerelle vidéo peut être comprise comme une couche d'accès et de conversion média. Elle se situe entre les ressources vidéo frontales et les applications de niveau supérieur. Le côté frontal peut inclure des caméras IP, des NVR, des plateformes vidéo ou des systèmes de surveillance de niveau inférieur. Le côté supérieur peut inclure des centres de commandement, des applications Web, des clients mobiles, des plateformes d'urgence, des systèmes de ville intelligente, des systèmes de répartition ou des plateformes de gestion tierces.

La passerelle reçoit ou demande des flux vidéo de la couche inférieure, puis les produit dans un format utilisable par d'autres systèmes. Elle peut prendre en charge l'enregistrement des caméras, la gestion des répertoires d'appareils, le transfert de flux en direct, l'accès aux flux de lecture, l'adaptation de protocole, la transcodification média, le relais de flux, la mise en cascade de plateformes et le contrôle des permissions. Dans ce rôle, la passerelle rend les ressources vidéo plus ouvertes et réutilisables sans forcer chaque plateforme métier à se connecter directement à chaque caméra ou NVR.

En pratique, cette approche réduit la complexité de l'intégration. Au lieu de configurer de manière répétée les caméras, les pare-feu et l'accès NVR pour chaque application, le projet peut utiliser la passerelle vidéo comme une entrée de service vidéo unifiée. Les nouvelles applications peuvent obtenir la vidéo via la passerelle, tandis que la couche de stockage d'origine reste stable.

Ce dont le NVR est principalement responsable

Le NVR reste une partie importante du système. Sa force est l'enregistrement. Il reçoit les flux vidéo des caméras réseau, stocke les images sur des disques locaux ou des baies de stockage, et fournit des fonctions de recherche, lecture, exportation et enregistrement d'événements. Pour de nombreuses équipes de sécurité, le NVR est le dispositif principal de conservation des preuves.

Un NVR est généralement plus facile à déployer qu'un système d'intégration de plateforme complet. Il fonctionne bien lorsque le projet a principalement besoin de surveillance locale, d'enregistrement programmé, d'enregistrement sur détection de mouvement, d'enregistrement sur alarme et de gestion de base des caméras. Il aide également à réduire la pression sur les systèmes de niveau supérieur car les images enregistrées peuvent être stockées localement sur le site.

Cependant, le NVR n'est généralement pas conçu comme un centre de service vidéo complet pour plusieurs plateformes métier. Même lorsqu'il prend en charge l'accès aux protocoles standard, sa logique principale reste le stockage et la gestion locale. Dans les grands projets, il est généralement placé dans la couche inférieure, tandis que la passerelle vidéo ou la plateforme vidéo gère l'accès unifié et la distribution.

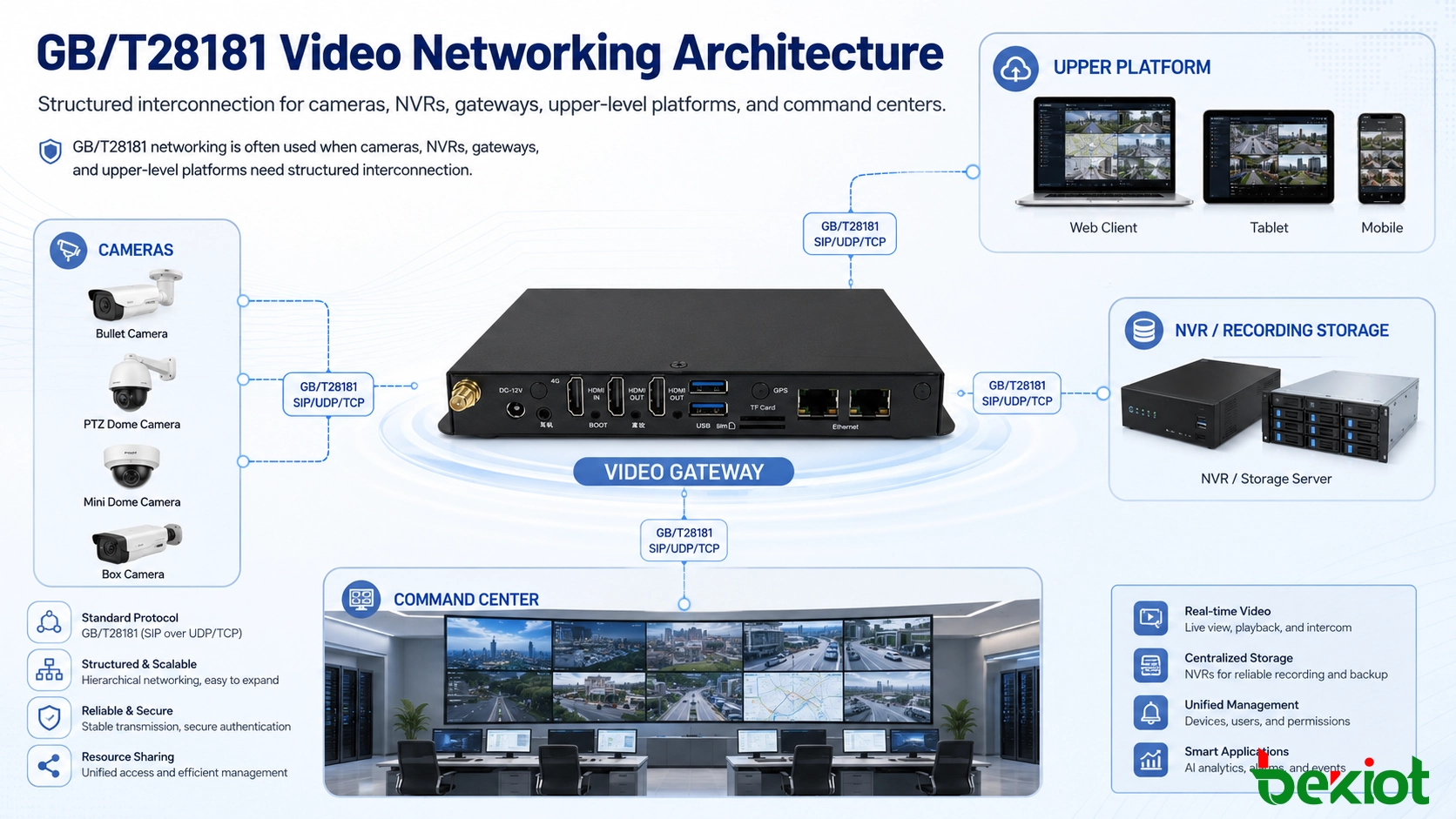

GB/T28181 dans les réseaux vidéo multiniveaux

GB/T28181 est largement utilisé dans la mise en réseau de la vidéosurveillance et l'interconnexion des plateformes. Il fournit une méthode structurée pour que les caméras, les NVR, les plateformes de niveau inférieur et les plateformes de niveau supérieur se connectent les unes aux autres. Dans de nombreux projets, GB/T28181 est utilisé pour construire un accès vidéo hiérarchique, en particulier lorsque différents sites, départements ou niveaux de gestion doivent partager des ressources vidéo.

Une passerelle vidéo peut souvent agir comme une plateforme GB/T28181. Les caméras de niveau inférieur, les NVR ou les plateformes de surveillance peuvent s'enregistrer auprès de la passerelle. En même temps, la passerelle peut s'enregistrer ou se mettre en cascade vers une plateforme de niveau supérieur. Cela rend la passerelle adaptée aux projets où les ressources vidéo doivent être collectées, standardisées et distribuées à travers différents niveaux de gestion.

Un NVR peut également prendre en charge GB/T28181, mais sa position est généralement différente. Dans la plupart des cas, le NVR s'enregistre auprès d'une plateforme supérieure en tant que dispositif de niveau inférieur. Il fournit des ressources de caméra et des vidéos enregistrées, mais il n'est pas normalement utilisé comme point d'intégration central pour plusieurs plateformes et systèmes métier.

Adaptation des protocoles pour différentes applications

Les systèmes vidéo utilisent différents protocoles dans différentes couches. Les caméras fournissent souvent des flux RTSP. Certaines plateformes de streaming utilisent RTMP ou FLV. Les applications Web peuvent nécessiter HLS ou WebRTC. Les systèmes de communication et de répartition peuvent utiliser un accès vidéo basé sur SIP. Certaines plateformes peuvent également avoir besoin de gérer des flux RTP. Une passerelle professionnelle doit être planifiée autour de ces exigences de protocole au lieu de seulement vérifier si la caméra peut être prévisualisée localement.

RTSP est courant dans les systèmes de surveillance car de nombreuses caméras IP et NVR le prennent en charge. RTMP et FLV sont utiles dans les scénarios de distribution en direct et de publication sur plateforme. HLS est souvent utilisé lorsque la compatibilité avec les navigateurs ou les clients mobiles est plus importante que la latence ultra-faible. WebRTC est adapté à l'accès vidéo basé sur navigateur avec faible latence. SIP peut être utile lorsque la vidéo doit fonctionner avec des systèmes d'interphonie, de répartition, d'appels d'urgence ou de communication.

La valeur d'une passerelle vidéo est qu'elle peut convertir ou transférer des flux selon les besoins des différentes applications. Un centre de commandement peut avoir besoin d'une vidéo en temps réel à faible latence. Une plateforme de gestion Web peut avoir besoin d'une lecture compatible avec les navigateurs. Un client mobile peut avoir besoin d'un accès adaptatif aux flux. Une plateforme de niveau supérieur peut avoir besoin d'un enregistrement standardisé des ressources vidéo. La passerelle facilite la gestion de ces différentes exigences à partir d'une seule couche d'accès vidéo.

Conversion de codec et planification de la transcodification

La compatibilité des codecs est l'un des problèmes cachés les plus courants dans l'intégration vidéo. De nombreuses caméras modernes prennent en charge H.265 car il peut réduire l'utilisation de la bande passante et du stockage par rapport à H.264 avec une qualité d'image similaire. Cependant, tous les navigateurs, plateformes anciennes, clients mobiles ou applications tierces ne prennent pas en charge H.265 de manière fluide. Certains systèmes nécessitent encore des flux H.264 pour une lecture stable.

Une passerelle vidéo avec capacité de transcodification peut convertir entre H.264 et H.265 si nécessaire. Ceci est utile dans les projets mixtes où les anciens systèmes et les nouvelles caméras doivent fonctionner ensemble. Cela aide également à éviter une situation où la vidéo peut être affichée dans le client NVR mais ne peut pas être ouverte dans une plateforme Web, une plateforme de répartition ou une application tierce.

La transcodification doit être conçue avec soin car elle consomme des ressources informatiques. L'équipe de projet doit calculer le nombre de canaux nécessitant une transcodification, la résolution cible, la fréquence d'images, le débit binaire, le type de codec et le nombre d'utilisateurs simultanés. Dans de nombreux projets, tous les canaux n'ont pas besoin d'une transcodification continue. Les caméras clés peuvent avoir besoin de flux transcodés en temps réel, tandis que les caméras ordinaires peuvent uniquement nécessiter un transfert natif.

Le stockage et la distribution des flux doivent être séparés

Une erreur de conception courante consiste à s'attendre à ce que le NVR gère toutes les tâches vidéo. L'enregistrement, la lecture, la distribution des flux, la conversion de protocoles et l'accès tiers sont des charges de travail différentes. Si toutes les tâches sont placées sur un seul appareil, le système peut devenir difficile à étendre et à maintenir.

Une architecture plus stable sépare le stockage de la distribution. Le NVR se concentre sur l'enregistrement et la lecture. La passerelle vidéo se concentre sur l'accès aux flux, l'adaptation des protocoles et l'interconnexion des plateformes. Cette séparation améliore la clarté du système. Lorsqu'un problème de stockage survient, les techniciens peuvent vérifier la couche NVR. Lorsqu'une plateforme ne peut pas ouvrir un flux, ils peuvent vérifier la couche passerelle. Lorsqu'un système métier a besoin d'une nouvelle méthode d'accès, il peut être connecté via la passerelle sans modifier la conception du stockage.

Cette approche en couches est particulièrement précieuse dans les projets comportant de nombreuses caméras, plusieurs sites, plusieurs groupes d'utilisateurs ou des plans d'expansion à long terme. Elle facilite la mise à niveau progressive du système plutôt que de tout remplacer d'un coup.

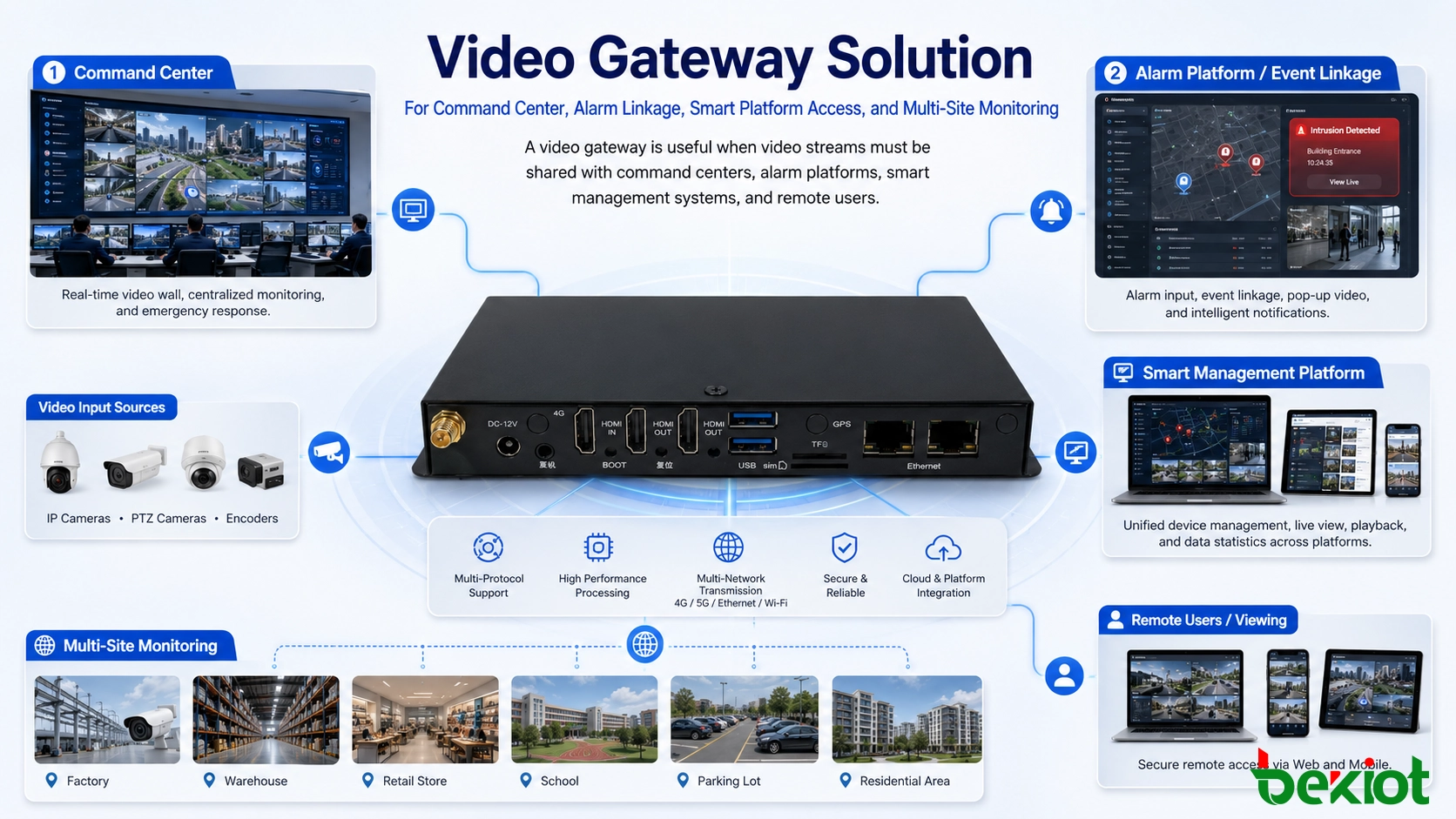

Scénarios de projet typiques

Centre de commandement et réponse d'urgence

Dans un centre de commandement, la vidéo n'est généralement pas visualisée de manière indépendante. Elle peut être liée à des alarmes, des appels d'urgence, des cartes SIG, des registres de service ou des instructions de répartition. Lorsqu'une alarme est déclenchée, la plateforme peut avoir besoin d'ouvrir automatiquement la caméra concernée. Une passerelle vidéo peut fournir l'accès aux flux et la conversion de protocole nécessaires pour ce type de liaison.

Campus intelligent et parc industriel

Les projets de campus et de parc comprennent souvent des bureaux, des portails, des zones de stationnement, des entrepôts, des zones de production, des dortoirs et des espaces publics. Les caméras peuvent être gérées par différents NVR ou sous-systèmes locaux. Une passerelle peut collecter ces ressources et fournir un accès vidéo unifié à la plateforme de gestion centrale.

Usines et installations énergétiques

Les sites industriels peuvent nécessiter une intégration vidéo avec des alarmes de sécurité, des stations d'interphonie, des systèmes de patrouille, des salles de contrôle et des diffusions d'urgence. Dans ces environnements, la vidéo doit prendre en charge à la fois la surveillance quotidienne et la réponse aux événements. Une passerelle aide à connecter la vidéo de surveillance aux flux de travail opérationnels.

Gestion immobilière multisite

Les groupes immobiliers peuvent gérer plusieurs bâtiments ou communautés. Les NVR locaux peuvent continuer à enregistrer sur site, tandis qu'une plateforme centrale accède aux flux des caméras clés via une passerelle vidéo. Cette conception réduit les configurations à distance répétées et facilite la surveillance centralisée.

Différences clés dans la conception de la solution

Planification de la capacité avant le déploiement

La planification de la capacité doit commencer par le nombre de caméras, la quantité de sites, la résolution vidéo, le débit binaire, les jours d'enregistrement, les utilisateurs de visualisation en direct simultanés et les exigences d'accès aux plateformes de niveau supérieur. Ces facteurs affectent à la fois le NVR et la passerelle vidéo, mais de manière différente.

Pour la couche NVR, les principales questions sont liées au stockage. Combien de canaux nécessitent un enregistrement continu ? Combien de jours les images doivent-elles être conservées ? Quelle résolution et quel débit binaire seront utilisés ? L'enregistrement sur événement est-il suffisant pour certaines caméras ? Un RAID ou un stockage externe est-il requis ? Ces questions déterminent la capacité des disques et la fiabilité de l'enregistrement.

Pour la couche passerelle vidéo, les principales questions sont liées à l'accès et à la distribution. Combien de flux seront transférés en même temps ? Combien de plateformes appelleront la vidéo simultanément ? Quels protocoles sont requis ? Combien de canaux nécessitent une transcodification ? Le projet a-t-il besoin d'une mise en cascade de plateformes GB/T28181 ? Le système a-t-il besoin d'un accès à faible latence pour le commandement et la répartition ?

Si ces questions ne sont pas évaluées tôt, le projet peut fonctionner pendant les tests mais échouer en utilisation réelle. Par exemple, un flux de caméra peut être facile à ouvrir, mais des centaines de flux simultanés peuvent créer une pression sur la bande passante et le traitement. Une solution professionnelle doit calculer la charge normale, la charge de pointe et la demande d'expansion future.

Considérations réseau et de sécurité

Le trafic vidéo consomme plus de bande passante que la plupart des données métier. Un seul flux haute résolution peut exercer une pression continue sur le réseau. Lorsque de nombreux utilisateurs ou plateformes demandent de la vidéo en même temps, la charge augmente rapidement. La solution doit prendre en compte la bande passante montante, la bande passante inter-sites, la capacité de commutation LAN, le débit du pare-feu et s'il convient d'utiliser la multidiffusion, le relais de flux ou l'accès périphérique.

La sécurité est tout aussi importante. Les flux vidéo peuvent inclure des zones opérationnelles sensibles, des lignes de production, des espaces publics ou des événements d'urgence. L'accès doit être contrôlé par les rôles utilisateur, l'autorisation de plateforme, la gestion des comptes et la segmentation du réseau. L'accès externe doit être traité avec soin, en particulier lorsque la vidéo est fournie à des applications Web ou à des utilisateurs mobiles.

Une passerelle vidéo peut aider à centraliser le contrôle d'accès. Au lieu d'ouvrir un accès direct aux caméras pour de nombreux systèmes, le projet peut fournir un accès contrôlé aux flux via la passerelle. Cela réduit l'exposition et facilite la gestion des permissions.

Stratégie de fiabilité et de maintenance

Un système de vidéosurveillance doit être maintenable tout au long de son cycle de vie. Le projet doit inclure la surveillance de l'état des dispositifs, la vérification de l'état des flux, la surveillance de la santé du stockage, l'examen des journaux, les alertes de déconnexion anormale, la gestion du firmware et des procédures de dépannage claires.

Dans les grands systèmes, une panne peut survenir à plusieurs niveaux : caméra, commutateur réseau, NVR, passerelle, disque de stockage, plateforme supérieure, pare-feu ou application cliente. Une architecture en couches rend le dépannage plus efficace car chaque couche a une responsabilité claire. La couche NVR est vérifiée pour l'enregistrement et la lecture. La couche passerelle est vérifiée pour l'accès aux flux et la conversion de protocole. La couche plateforme est vérifiée pour la liaison métier et l'opération utilisateur.

Pour les projets critiques, la redondance doit également être envisagée. Cela peut inclure un enregistrement de sauvegarde, des liaisons réseau doubles, un déploiement redondant de passerelle, une protection du stockage ou une conception de basculement. Le niveau de redondance dépend de l'importance de la vidéo pour les opérations quotidiennes et la réponse aux urgences.

Choisir la bonne architecture

La bonne architecture dépend de l'objectif du projet. Si le projet nécessite uniquement un enregistrement local et une vue en direct simple, une conception centrée sur le NVR peut suffire. Si la vidéo doit être connectée à une plateforme de commandement, une application intelligente, un système de gestion de niveau supérieur, un client Web ou un flux de travail de répartition, une passerelle vidéo doit être incluse.

Pour les projets en croissance, la meilleure conception est souvent une solution en couches. Les caméras et les NVR restent responsables de l'acquisition et du stockage vidéo locaux. La passerelle vidéo fournit un accès unifié, la conversion de protocole, la distribution des flux et l'interconnexion des plateformes. La plateforme de niveau supérieur se concentre sur la logique métier, le traitement des événements, la visualisation et l'opération utilisateur.

Cette conception est plus flexible car chaque couche peut être étendue indépendamment. Le stockage peut être mis à niveau sans modifier la plateforme applicative. La capacité de transfert de flux peut être augmentée sans remplacer les caméras. Les nouveaux systèmes métier peuvent accéder à la vidéo via la passerelle au lieu de reconstruire tout le réseau de surveillance.

Notes finales

Une passerelle vidéo et un NVR résolvent des problèmes différents. Le NVR résout le problème de l'enregistrement et de la gestion vidéo locale. La passerelle vidéo résout le problème de l'accès vidéo, de la conversion de protocole, du transfert de flux, de la mise en cascade de plateformes et de l'intégration système.

Dans les petits systèmes de surveillance fermés, un NVR peut être suffisant. Dans les campus intelligents, les parcs industriels, les centres de commandement, les systèmes de réponse d'urgence, les bâtiments de services publics, les projets de transport et les plateformes de gestion multisite, une passerelle vidéo est souvent nécessaire pour rendre les ressources vidéo utilisables à travers les systèmes.

Une solution vidéo professionnelle ne doit pas être planifiée uniquement par le nom du dispositif. Elle doit être conçue autour de l'accès aux sources vidéo, de la politique de stockage, des exigences de protocole, de la compatibilité des codecs, de la capacité de bande passante, de la hiérarchie des plateformes, des règles de sécurité, du flux de travail de maintenance et de l'expansion à long terme.

FAQ

Une passerelle vidéo peut-elle enregistrer la vidéo comme un NVR ?

Certaines passerelles peuvent inclure des fonctions d'enregistrement ou de mise en cache de base, mais l'enregistrement n'est généralement pas leur rôle principal. Pour le stockage à long terme, la conservation des preuves et la lecture structurée, un NVR ou un système de stockage dédié reste plus adapté.

Pourquoi une plateforme Web échoue-t-elle parfois à lire un flux NVR directement ?

Le format du flux, le codec, la méthode d'authentification, la compatibilité du navigateur et les règles d'accès réseau peuvent ne pas correspondre à la plateforme Web. Une passerelle vidéo peut convertir le flux dans un format plus adapté comme WebRTC, HLS, FLV ou un autre protocole pris en charge.

Tous les flux de caméras doivent-ils être transcodés ?

Pas nécessairement. La transcodification consomme des ressources informatiques. Dans de nombreux projets, seuls certains canaux sélectionnés nécessitent une transcodification pour l'accès Web, l'accès mobile ou la compatibilité tierce. Les autres canaux peuvent être transférés dans leur format d'origine.

GB/T28181 est-il uniquement utilisé pour les projets gouvernementaux ou publics ?

Non. Il est courant dans les projets de sécurité publique et de grands réseaux de plateformes, mais il peut également être utile dans les campus, les parcs industriels, les systèmes de transport et les projets multisite qui nécessitent une interconnexion standardisée des plateformes vidéo.

Quelle est la manière la plus sûre d'exposer la vidéo à des systèmes tiers ?

Une approche plus sûre consiste à fournir un accès contrôlé via une couche de passerelle ou de plateforme, plutôt que d'exposer directement les caméras. Le système doit inclure l'authentification, le contrôle des permissions, l'isolation réseau si nécessaire et des journaux d'accès clairs.
