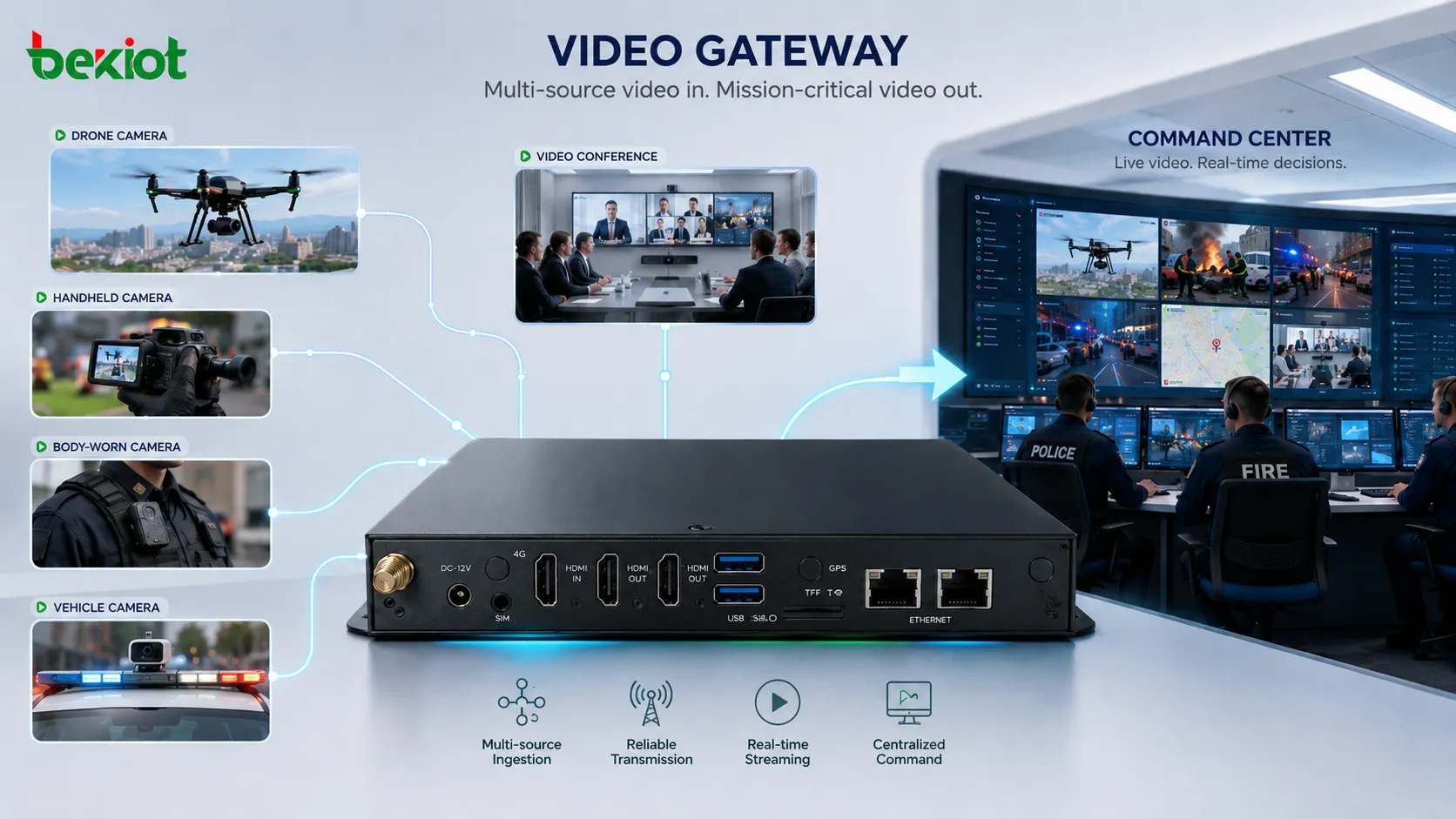

Dans un véhicule de communication d'urgence ou un site de commandement de terrain temporaire, une passerelle vidéo peut ressembler à un dispositif de soutien, mais elle se situe à travers l'ensemble du flux de travail vidéo. De la collecte en frontale à la transmission réseau et à l'affichage au centre de commandement, elle aide à rassembler la vidéo en direct provenant de différentes sources, à convertir les formats incompatibles, à optimiser les flux pour les réseaux faibles et à livrer des images de terrain claires au centre de commandement arrière.

Pour les opérations de sauvetage, la sécurité publique, la réponse aux urgences industrielles, les incidents de transport, le sauvetage minier, les secours en cas de catastrophe et les véhicules de commandement mobiles, le retour vidéo stable n'est pas seulement une fonction technique. Il affecte directement la conscience situationnelle, la consultation à distance, l'efficacité de la répartition et les décisions de commandement.

La vidéo de terrain provient généralement de nombreuses sources différentes

Les scènes d'urgence dépendent rarement d'un seul type de caméra. Un véhicule de commandement de terrain peut avoir besoin de recevoir des vidéos de drones, de caméras de surveillance portables, de terminaux portés sur le corps, de caméras montées sur véhicule, de terminaux de visioconférence, de caméras IP fixes et de dispositifs de surveillance temporaires. Ces sources vidéo peuvent appartenir à différents départements, systèmes et fabricants.

Le problème est que ces dispositifs utilisent souvent des méthodes d'accès différentes. Certaines caméras peuvent utiliser GB28181, certaines peuvent émettre en RTSP, certaines peuvent pousser des flux RTMP, certaines peuvent prendre en charge ONVIF, et d'autres peuvent reposer sur des interfaces privées ou personnalisées. Si ces sources ne peuvent pas être connectées dans un seul flux de travail, l'équipe de commandement peut avoir besoin d'écrans séparés, de convertisseurs supplémentaires, d'ordinateurs temporaires et de commutation manuelle.

Le premier rôle de la passerelle vidéo est de rassembler ces signaux de terrain dans un seul système. Via des interfaces réseau, une entrée HDMI et des protocoles de streaming courants, elle reçoit différentes sources vidéo et les prépare pour un traitement et une livraison unifiés.

Un format multimédia commun réduit les barrières d'intégration

Après la connexion des sources vidéo, le défi suivant est la compatibilité multimédia. Différents dispositifs frontaux peuvent utiliser différents codecs, résolutions, structures de flux et formats de conditionnement. Même si la caméra est en ligne, la plateforme réceptrice peut encore échouer à afficher le flux si le format n'est pas pris en charge.

Une passerelle vidéo pratique doit convertir les différents flux entrants dans des formats vidéo standard tels que H.264 ou H.265. Cela permet aux vidéos provenant de drones, de caméras portables, de caméras de véhicule et de terminaux de réunion d'être affichées et transmises via le même système plus facilement.

Dans ce sens, la passerelle fonctionne comme un « traducteur vidéo ». Elle ne se contente pas de recevoir des images ; elle normalise le protocole et le format multimédia afin que les dispositifs frontaux avec des standards différents puissent apparaître dans le même flux de travail de commandement.

La visualisation centralisée améliore la répartition sur site

Un véhicule de communication d'urgence contient souvent plusieurs systèmes vidéo indépendants. Une station au sol de drone, une plateforme de surveillance mobile, un système de surveillance de véhicule et un terminal de visioconférence peuvent tous générer des images utiles, mais ces images sont souvent dispersées sur différents appareils.

Lorsque les opérateurs doivent basculer entre plusieurs écrans et systèmes, l'efficacité de la répartition diminue. Des changements de scène importants peuvent être manqués, et le commandant peut ne pas obtenir une vue complète de la situation de terrain.

Une passerelle vidéo peut agir comme un concentrateur vidéo local. Elle rassemble la vidéo de différentes sources et la sort vers un moniteur, un affichage multi-fenêtres ou un système de division d'écran. Les opérateurs peuvent visualiser les séquences de drone, les images de caméra portable, la vidéo portée et les flux de caméra de véhicule sur un seul écran, ce qui rend la situation de terrain plus facile à comprendre et à coordonner.

Le retour sur réseau faible est le véritable défi

La liaison entre un véhicule de commandement de terrain et le centre de commandement arrière est souvent instable. Dans de nombreux déploiements d'urgence, la vidéo peut devoir transiter par des réseaux publics, des réseaux privés, des liaisons satellite, des réseaux ad hoc à large bande ou des chemins de transmission mixtes. Ces liaisons peuvent avoir une bande passante limitée, une latence élevée, une perte de paquets ou une qualité de signal instable.

Dans ces conditions, le simple renvoi du flux vidéo original peut provoquer des gelées, des retards, des artefacts de mosaïque, des échecs de lecture ou une déconnexion complète. Un retour vidéo stable nécessite plus qu'une capacité d'accès. Il nécessite une sélection de protocole, un contrôle de flux, une adaptation de codec et une optimisation pour les réseaux faibles.

La passerelle vidéo aide à résoudre ce problème en ajustant la vidéo avant de la renvoyer. Elle peut réduire le débit binaire, modifier la résolution, ajuster la fréquence d'images et sélectionner des méthodes de sortie appropriées en fonction de la liaison de transmission disponible. L'objectif n'est pas toujours de maintenir la qualité d'image la plus élevée possible, mais de maintenir la vidéo continue, utilisable et prête pour le commandement.

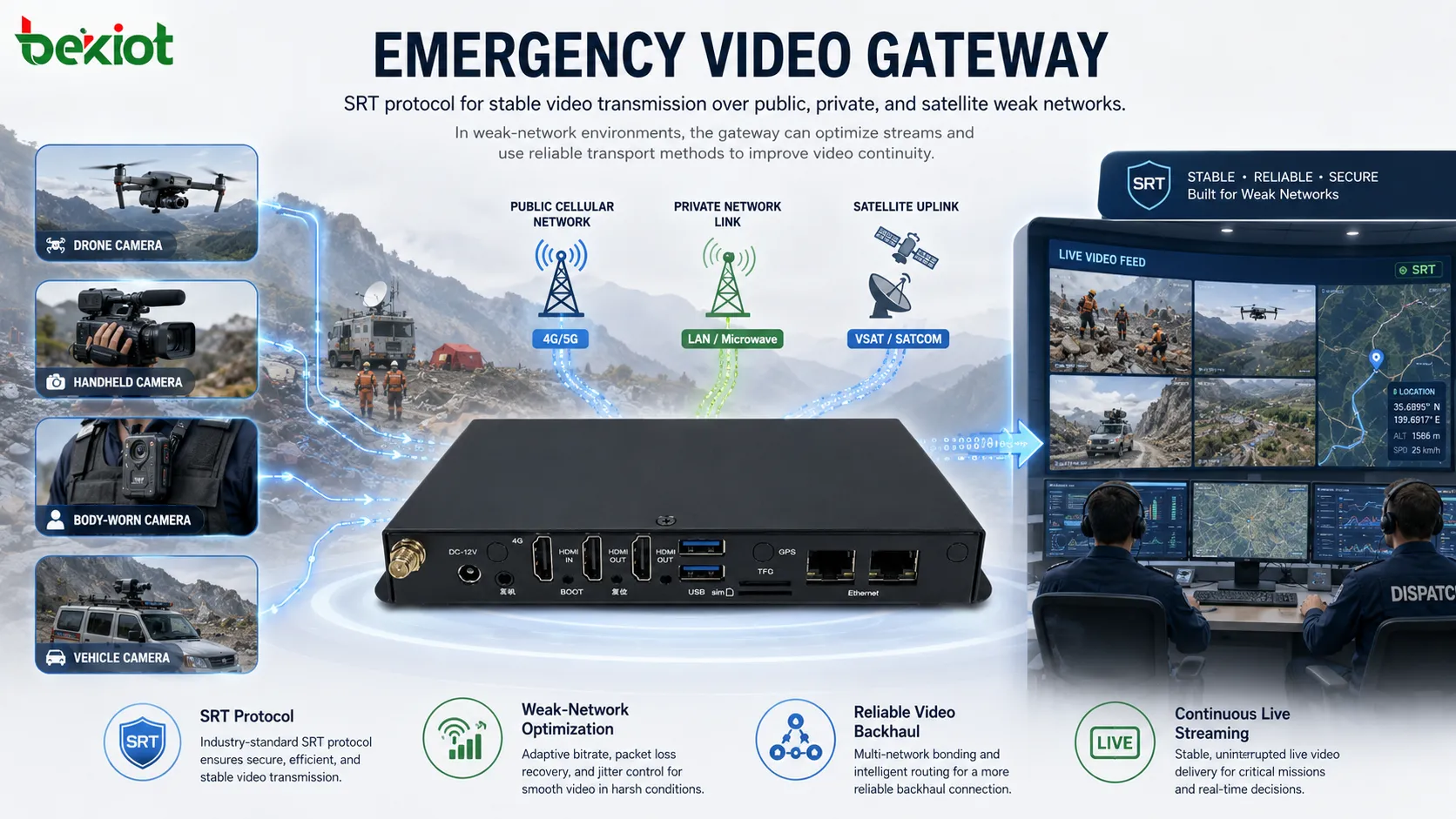

SRT aide à maintenir la vidéo stable sur des liaisons difficiles

SRT (Secure Reliable Transport) est un protocole important pour le retour vidéo d'urgence. Il est conçu pour améliorer la transmission vidéo en direct sur des réseaux imprévisibles, en particulier là où la latence et la perte de paquets sont difficiles à éviter.

SRT utilise des mécanismes tels que la correction d'erreurs forward et la retransmission de données pour améliorer la fiabilité du flux. Lorsque le réseau présente un retard, une gigue ou une perte de paquets, SRT peut aider à maintenir une livraison vidéo plus continue par rapport aux méthodes de renvoi simples.

Pour les véhicules de commandement mobiles, les sites de sauvetage éloignés, les liaisons satellite, les déploiements extérieurs et les réponses d'urgence transrégionales, cela est particulièrement précieux. Le centre de commandement arrière peut continuer à recevoir la vidéo de terrain même lorsque l'environnement de communication n'est pas idéal.

Les centres de commandement ont besoin d'options de sortie flexibles

Après que la vidéo atteint le centre de commandement, elle doit encore entrer dans différents systèmes. Certains centres doivent afficher l'image sur un grand écran. Certains doivent alimenter une vidéo dans un terminal de conférence. Certains doivent distribuer le flux vers une plateforme de répartition, un système d'enregistrement, un visualiseur de navigateur ou un poste de travail d'expert distant.

Une passerelle vidéo doit donc prendre en charge plusieurs méthodes de sortie. Les sorties vidéo réseau courantes peuvent inclure RTSP, SRT, RTP et SIP, tandis que l'entrée et la sortie HDMI peuvent être utilisées pour se connecter directement avec des dispositifs de conférence, des processeurs d'affichage ou des systèmes grand écran.

Cette flexibilité permet au centre de commandement d'utiliser l'infrastructure existante plutôt que de reconstruire tout le système. Les images de terrain peuvent être connectées aux flux de travail actuels d'affichage, de consultation, d'enregistrement et de répartition avec moins de travail d'intégration.

L'optimisation du flux doit correspondre à chaque cas d'utilisation

Différentes applications du centre de commandement ont des exigences vidéo différentes. Un mur d'affichage grand peut nécessiter une qualité d'image plus nette. La distribution à distance peut nécessiter un débit binaire plus faible. L'enregistrement peut se concentrer sur un stockage stable à long terme. Un système de visioconférence peut nécessiter un format compatible avec les terminaux de réunion. Un visualiseur basé sur navigateur peut avoir besoin d'un flux facile à décoder.

La passerelle vidéo peut optimiser les flux en ajustant le débit binaire, la résolution et la fréquence d'images. Par exemple, un flux de drone haute définition original peut être conservé clair pour l'affichage local tout en étant converti en un flux à plus faible débit pour le retour distant. Un flux de caméra de véhicule peut être compressé pour une surveillance continue, tandis qu'une scène importante peut être livrée à un niveau de qualité supérieur.

Ce contrôle de flux flexible aide à équilibrer la clarté de l'image, la consommation de bande passante, la latence et la compatibilité avec la plateforme.

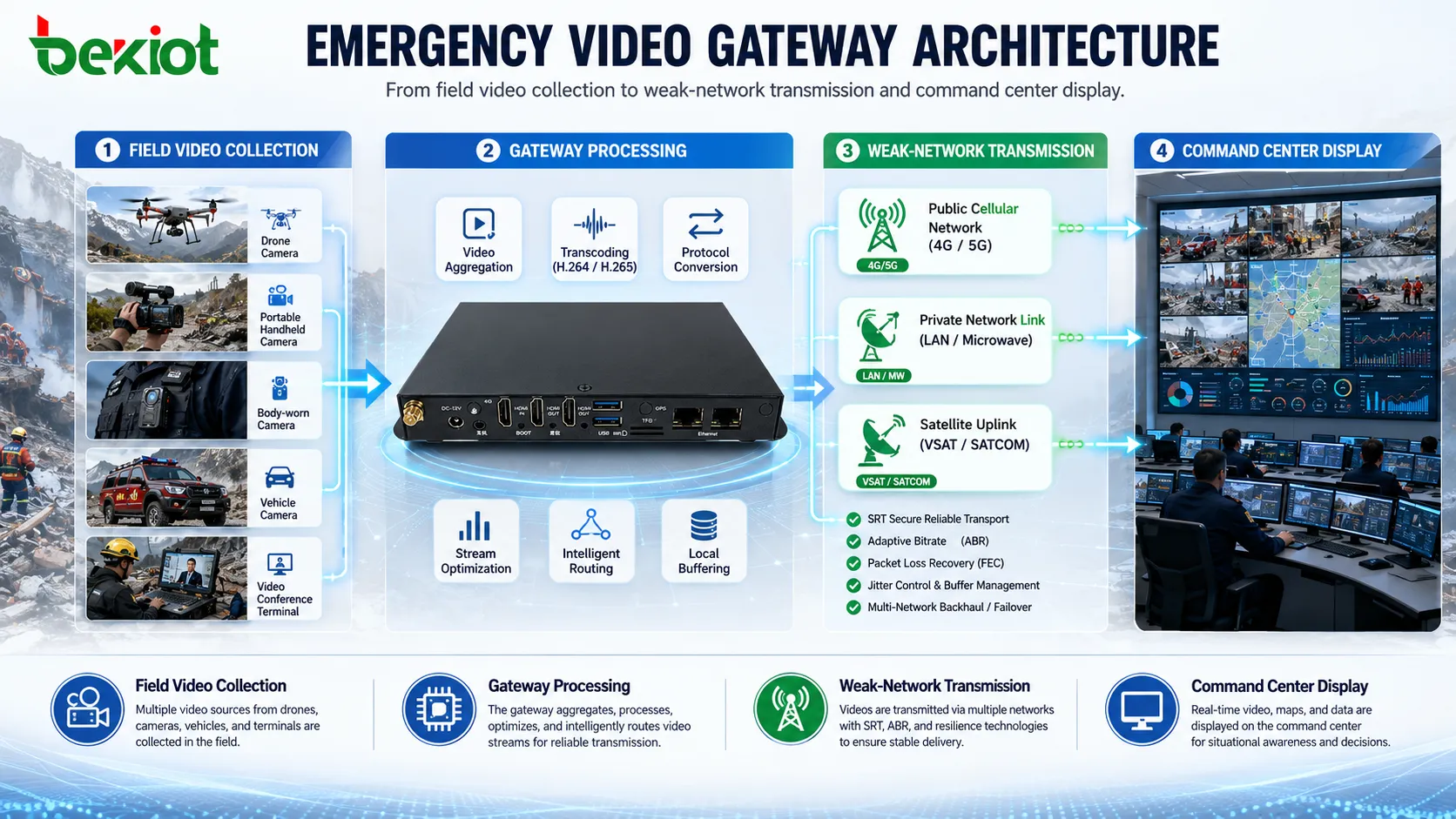

Une architecture pratique pour le retour vidéo d'urgence

Une solution complète de retour vidéo d'urgence peut être divisée en quatre couches. La première couche est la couche vidéo frontale, comprenant les drones, les caméras de surveillance portables, les terminaux portés, les caméras de véhicule, les terminaux de visioconférence, les caméras fixes et les équipements de surveillance de terrain temporaires.

La deuxième couche est la passerelle vidéo. Elle reçoit les flux via GB28181, RTSP, RTMP, ONVIF, HDMI et d'autres méthodes d'accès, puis effectue l'adaptation de protocole, la conversion de codec, l'optimisation de flux et la gestion des sorties. Cette couche résout le problème de compatibilité entre les dispositifs de terrain et les systèmes du centre de commandement.

La troisième couche est le réseau de transmission. Selon l'environnement de terrain, il peut inclure des réseaux cellulaires publics, des réseaux privés, des liaisons satellite, des connexions temporaires filaires ou des réseaux ad hoc à large bande. SRT et l'optimisation de flux aident à améliorer la stabilité vidéo sur ces liaisons.

La quatrième couche est la couche d'application du centre de commandement. La vidéo peut être affichée sur de grands écrans, intégrée dans des systèmes de conférence, distribuée à des plateformes de répartition, enregistrée pour une révision ultérieure ou partagée avec des experts distants pour consultation.

L'intégration du système doit éviter les reconstructions inutiles

Dans de nombreux projets de commandement d'urgence, le centre de commandement dispose déjà de systèmes de visioconférence, de systèmes d'affichage grand écran, de plateformes de répartition, de plateformes de surveillance, de systèmes d'enregistrement ou de réseaux de communication dédiés. La passerelle vidéo doit fonctionner comme une couche d'intégration plutôt que de forcer le client à remplacer les systèmes existants.

En prenant en charge les protocoles standard et les interfaces de sortie communes, la passerelle peut connecter les images de terrain dans l'architecture existante. Cela réduit les risques du projet, raccourcit le temps de déploiement et facilite les extensions ultérieures.

Une intégration bien planifiée doit permettre au centre de commandement de recevoir directement la vidéo de terrain, de la distribuer aux bons utilisateurs et de l'afficher via les systèmes actuels sans changements majeurs d'architecture.

Où cette solution est-elle la plus précieuse

Ce type de solution de passerelle vidéo est particulièrement utile dans les véhicules de communication d'urgence, les véhicules de commandement mobiles, la répartition de la sécurité publique, les secours incendie, le contrôle des inondations, le sauvetage minier, la réponse aux urgences de transport, la réparation électrique, les incidents ferroviaires et routiers, la sécurité des parcs industriels et les secours en cas de catastrophe.

Dans ces scénarios, les sources vidéo sont dispersées, les réseaux sont instables et les décisions de commandement doivent être prises rapidement. La passerelle aide à convertir de nombreuses images de terrain en une ressource vidéo stable, visible et distribuable.

La valeur finale est simple : les images frontales peuvent être vues par le centre de commandement en temps utile, et le centre de commandement peut utiliser ces images pour un jugement rapide, une répartition précise et une coordination multipartite.

Points de planification avant le déploiement

Avant de déployer une passerelle vidéo d'urgence, les équipes de projet doivent d'abord confirmer les types de sources vidéo, les protocoles pris en charge, le nombre de points de visualisation, les systèmes récepteurs du centre de commandement, les conditions du réseau de transmission et les exigences d'affichage.

Il est également important de tester les performances sur réseau faible. La couverture du réseau public, la bande passante du réseau privé, le délai satellite, la perte de paquets, la stabilité de la liaison montante et les conditions réelles de terrain peuvent toutes affecter la qualité du retour vidéo. Les tests doivent inclure le délai de flux, la continuité de l'image, le comportement de reconnexion, la compatibilité des codecs et les performances d'affichage grand écran.

Les équipes de projet doivent également planifier les autorisations, les besoins d'enregistrement, la gestion des dispositifs, la dénomination des flux, les dispositions de surveillance et les procédures opérationnelles. Le retour vidéo stable n'est pas seulement une fonction de l'appareil ; c'est un flux de travail complet depuis le terrain jusqu'au centre de commandement.

Conclusion

Une passerelle vidéo est à la fois un convertisseur vidéo et un coordinateur de système dans un véhicule de communication d'urgence. Elle connecte les sources vidéo frontales, les réseaux de transmission et les applications du centre de commandement en un seul flux de travail de commandement visuel.

En prenant en charge l'accès multi-sources, GB28181, RTSP, RTMP, ONVIF, la conversion H.264/H.265, la transmission SRT, l'entrée et la sortie HDMI, l'optimisation de flux, l'affichage centralisé et la distribution au centre de commandement, la passerelle résout des problèmes clés tels que l'incompatibilité de protocole, la transmission sur réseaux faibles et les systèmes vidéo fragmentés.

Pour les projets de réponse d'urgence, l'objectif n'est pas simplement de transmettre la vidéo. L'objectif est de rendre chaque image de terrain importante visible, stable et utilisable pour les décisions de commandement.
