Un système de surveillance peut fonctionner parfaitement de manière autonome et rester difficile à connecter à une plateforme de commande, à une application Web ou à un système métier tiers. Les caméras, les NVR, les plateformes de gestion vidéo, les drones et les terminaux mobiles peuvent utiliser différents protocoles, codecs, formats de flux, résolutions et méthodes d'authentification. Une passerelle vidéo fournit une couche d'intégration contrôlée entre ces systèmes, permettant de réutiliser les ressources vidéo existantes sans avoir à réécrire chaque plateforme ni à remplacer chaque dispositif de terrain.

Pourquoi une couche d'intégration est souvent nécessaire

Les projets vidéo sont rarement construits en même temps ou fournis par un seul fabricant. Un site peut avoir un ancien système de surveillance utilisant H.264, un réseau de caméras récemment déployé utilisant H.265, une plateforme de commande basée sur SIP et WebRTC, et une application métier qui s'attend à une vidéo compatible avec les navigateurs. Chaque système peut remplir correctement sa fonction d'origine, mais la communication directe entre eux n'est pas garantie.

Les différences apparaissent généralement dans plusieurs domaines :

• Enregistrement et authentification des dispositifs

• Méthodes de signalisation vidéo et de contrôle des flux

• Compatibilité des codecs H.264, H.265 et autres

• Accès via RTSP, RTMP, SIP, GB/T 28181 et SDK fournisseur

• Exigences de sortie FLV, HLS et WebRTC

• Limitations de résolution, de fréquence d'images et de débit binaire

• Prise en charge audio et communication bidirectionnelle

• Lecture sur navigateur, terminal mobile et grand écran

Modifier chaque caméra, enregistreur et application pour résoudre ces différences peut créer une charge de développement importante. Cela peut également introduire des risques dans des systèmes qui fonctionnent déjà de manière fiable. Placer une passerelle entre la source et la destination crée une limite plus claire : les systèmes d'origine conservent leurs flux de travail établis, tandis que la passerelle gère l'accès, la conversion et la distribution.

Cette architecture est particulièrement utile lorsqu'une organisation souhaite préserver ses investissements en surveillance existants tout en ajoutant une répartition de commandement, une réponse d'urgence, une liaison IoT, un accès à distance ou une gestion centralisée.

Rassembler les systèmes de caméras distribués dans une vue opérationnelle unique

Les organisations disposant de plusieurs succursales, sites industriels, gares, campus ou installations distantes exploitent souvent des systèmes de surveillance séparés. Les caméras et les NVR restent sous contrôle local, tandis qu'un centre régional ou national a besoin d'un accès basé sur les autorisations à des flux sélectionnés.

Une passerelle vidéo peut agréger ces ressources et les connecter à une plateforme de niveau supérieur. Selon les systèmes impliqués, l'accès peut utiliser GB/T 28181, RTSP, RTMP, un SDK ou une autre interface prise en charge. La passerelle présente les flux requis à la plateforme de destination sans forcer chaque site distant à remplacer son enregistreur ou son parc de caméras existant.

Cet arrangement peut prendre en charge plusieurs modèles opérationnels :

• Visualisation centralisée des caméras de plusieurs succursales

• Partage sélectif des flux importants avec un centre de commandement

• Accès vidéo via des réseaux privés, des liaisons WAN ou des connexions VPN

• Intégration de la surveillance existante avec une nouvelle plateforme SIG ou de répartition

• Distribution contrôlée d'une ressource vidéo à différentes applications autorisées

La passerelle ne doit pas être traitée simplement comme un pont réseau passif. Un déploiement pratique nécessite également un mappage des dispositifs, une surveillance de l'état des flux, des autorisations d'accès, des journaux de connexion et une nomenclature claire. Les opérateurs doivent voir des noms opérationnels tels que « Caméra Porte Nord », « Ligne de Production 2 » ou « Entrée du Tunnel » au lieu d'une adresse IP ou d'un numéro de canal incompréhensible.

La centralisation ne signifie pas nécessairement que chaque flux doit être transmis en continu. Pour les sites distants avec une bande passante limitée, la plateforme peut demander la vidéo lorsqu'une alarme se produit ou lorsqu'un opérateur sélectionne une caméra. Les flux principaux et secondaires peuvent également être utilisés à des fins différentes : un flux de haute qualité pour les preuves ou la visualisation sur grand écran, et un flux à débit binaire inférieur pour les aperçus ou l'accès mobile.

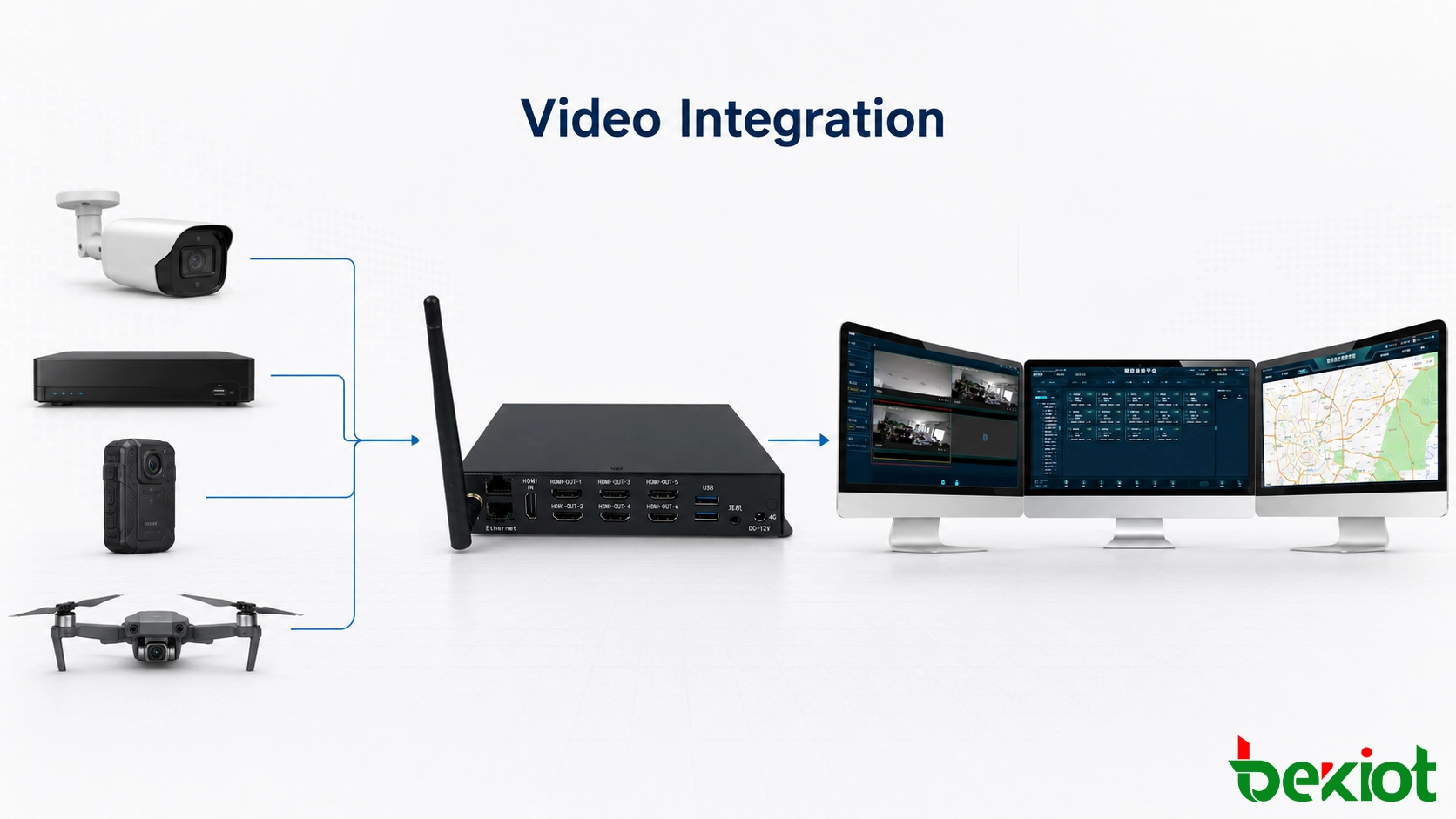

Prise en charge conjointe des caméras, des drones et de la vidéo de terrain

Les projets de commandement modernes utilisent plus que des caméras de surveillance fixes. La vidéo peut provenir de caméras PTZ, de NVR, de caméras corporelles, de terminaux montés sur véhicule, de drones, de casques intelligents, d'enregistreurs portables, d'interphones vidéo et de téléphones vidéo SIP. Ces dispositifs diffèrent non seulement par leur protocole, mais aussi par la manière dont ils initient, maintiennent et terminent un flux.

Une passerelle vidéo peut normaliser ces sources avant de les transmettre à l'environnement de commandement. Les caméras fixes peuvent être enregistrées via un protocole de surveillance, tandis qu'un drone ou un terminal mobile peut envoyer un flux RTMP par poussée. Une console de répartition peut demander la vidéo via SIP, et une application Web peut nécessiter une sortie FLV, HLS ou WebRTC.

Les chemins d'intégration courants incluent :

• Extraction de la vidéo en direct des caméras et des NVR via RTSP

• Réception de la vidéo poussée depuis des drones ou des dispositifs mobiles via RTMP

• Connexion des ressources de surveillance via GB/T 28181

• Association de la vidéo à des appels SIP, des événements d'interphone ou des sessions de répartition

• Diffusion de flux compatibles avec les navigateurs via WebRTC, HLS ou FLV

• Fourniture d'interfaces contrôlées pour le développement d'applications tierces

La capacité audio doit être confirmée séparément. Un dispositif qui fournit de la vidéo en direct ne prend pas automatiquement en charge l'audio, le talkback ou la communication SIP. Si un projet exige que l'opérateur voie un emplacement et parle au personnel de terrain depuis la même interface, la conception doit vérifier les codecs audio, les chemins du microphone et du haut-parleur, le traitement de l'écho, les autorisations et le comportement de contrôle des appels.

Ceci est important dans les centres de commandement car la vidéo fait généralement partie d'un processus de réponse plus large. Un opérateur peut ouvrir une caméra proche, appeler un terminal de terrain, démarrer une conférence, émettre un message de sonorisation et enregistrer l'incident à partir d'un seul poste de travail. La passerelle rend la vidéo disponible, tandis que la plateforme de communication et de répartition contrôle l'ensemble du flux de travail opérationnel.

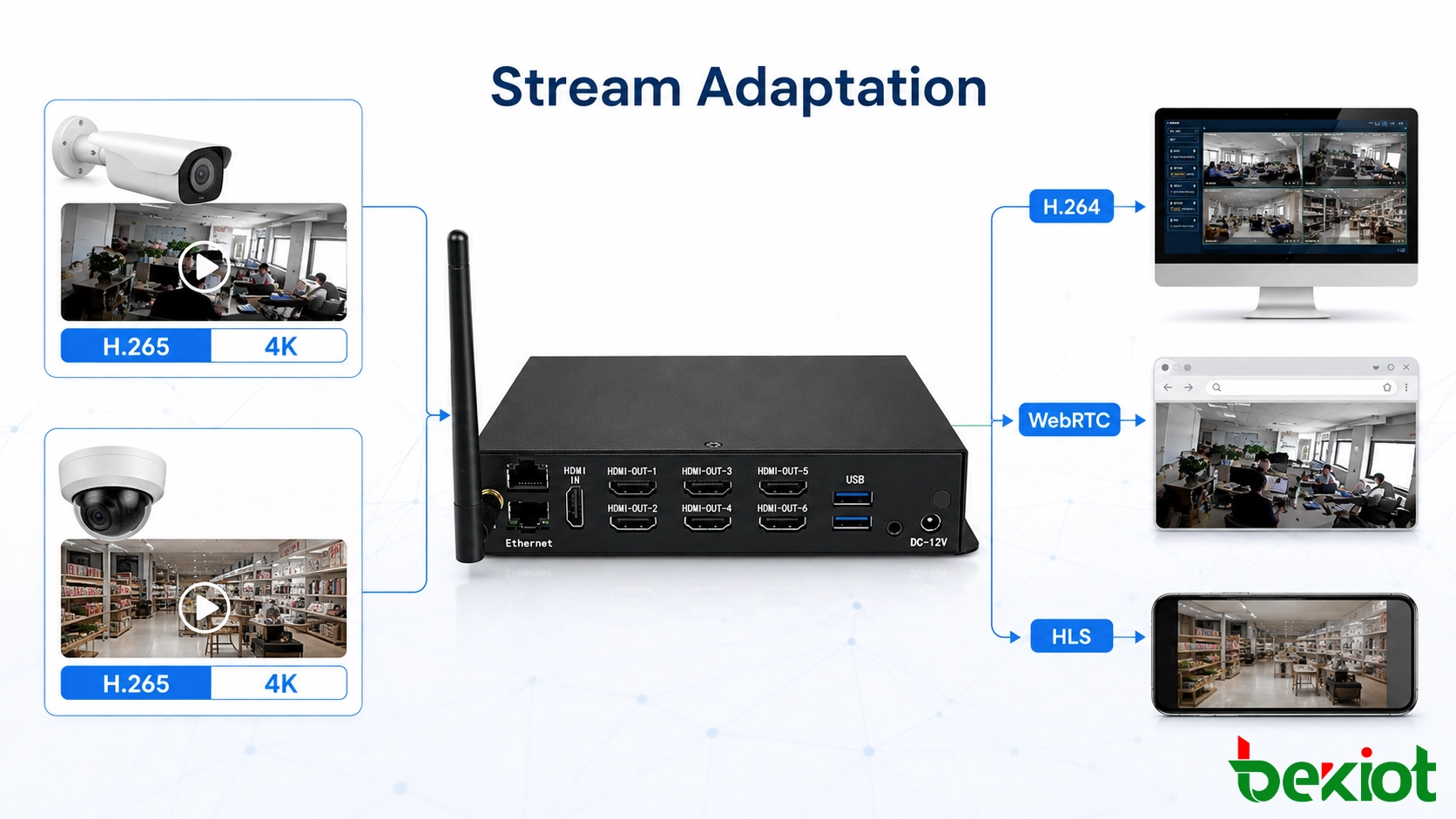

Adaptation de chaque flux à sa destination

La conversion de protocole et le transcodage vidéo résolvent des problèmes différents. La conversion de protocole modifie la manière dont un flux est accédé, transporté ou présenté. Le transcodage modifie le média lui-même, comme le codec, la résolution, la fréquence d'images ou le débit binaire. Certains projets n'ont besoin que d'un renvoi de flux, tandis que d'autres nécessitent les deux processus.

Un problème de compatibilité courant apparaît entre H.264 et H.265. De nombreux systèmes de surveillance ou de communication établis ont été conçus autour de H.264, tandis que les déploiements de surveillance plus récents utilisent de plus en plus H.265 pour réduire la consommation de stockage et de bande passante. Si une destination ne peut pas décoder le codec source, le flux doit être transcodé avant de pouvoir être affiché.

Le transcodage peut également être nécessaire lorsque :

• Une caméra haute résolution doit être affichée sur un terminal de résolution inférieure

• Un flux à débit binaire élevé doit traverser une liaison WAN ou mobile limitée

• Un navigateur ou une application mobile ne prend pas en charge le format multimédia d'origine

• Différentes fréquences d'images sont requises pour la surveillance en direct et l'enregistrement

• Une plateforme de commande a besoin de H.264 tandis que le système source produit du H.265

• Un flux nécessite des superpositions, des horodatages, un masquage ou un traitement par filigrane

Le transcodage consomme considérablement plus de ressources de traitement que le renvoi. La capacité doit donc être calculée à partir du nombre de flux simultanés, de la résolution source, de la résolution de sortie, de la conversion du codec, de la fréquence d'images et de la durée de fonctionnement prévue. Une passerelle qui peut renvoyer de nombreux canaux peut en supporter moins lorsque le transcodage complet est activé.

La latence doit également être prise en compte. Chaque étape de décodage, de traitement et de recodage ajoute un délai. La visualisation de surveillance peut tolérer plus de latence que la répartition interactive, le contrôle de drone ou l'interphone vidéo. Pour les opérations en temps réel, l'architecture doit minimiser les conversions inutiles et sélectionner une méthode de sortie appropriée à l'application.

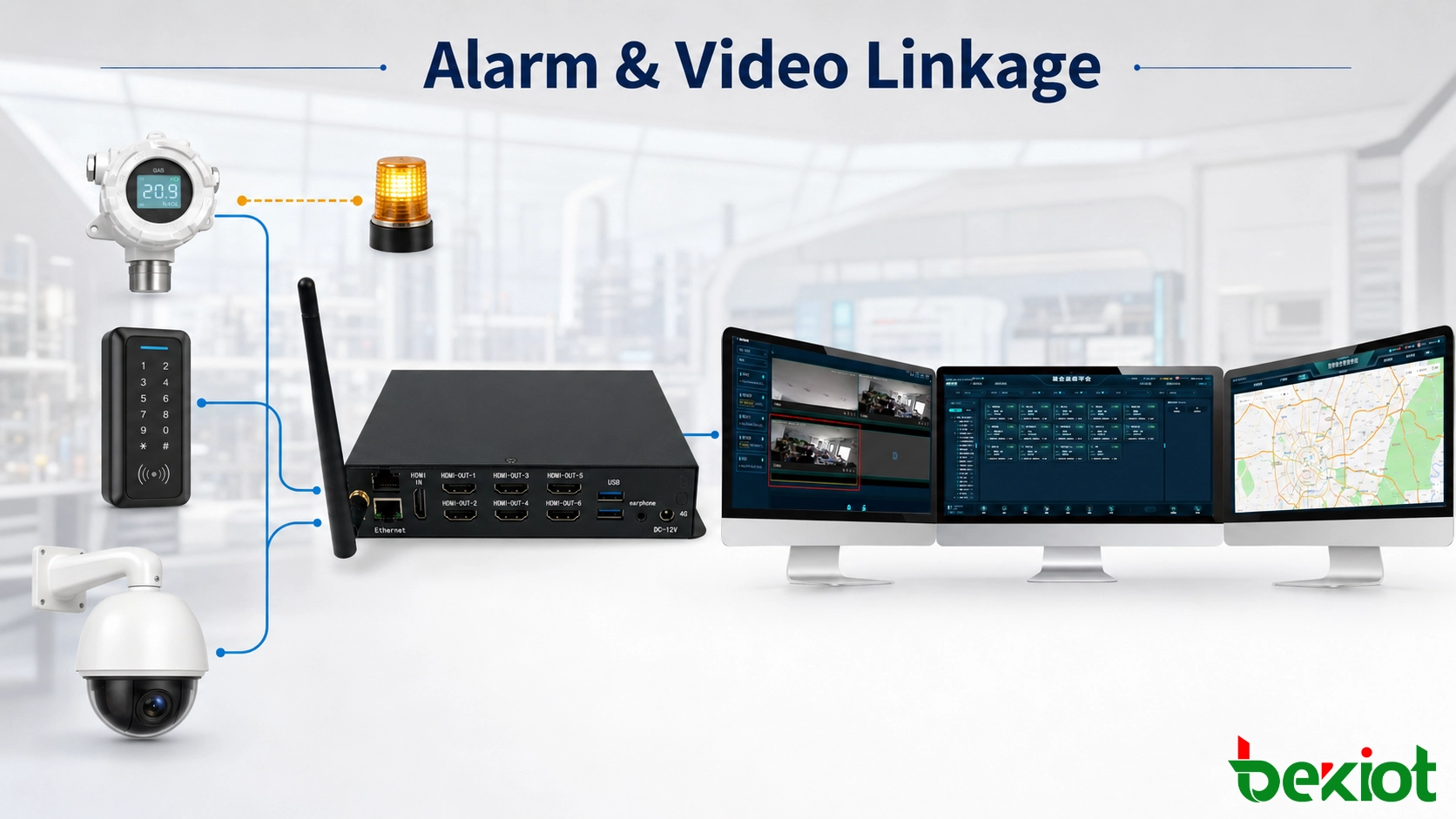

Connexion de la vidéo aux alarmes et aux flux de travail métier

La valeur de l'intégration augmente lorsque la vidéo fait partie d'un événement opérationnel plutôt qu'un écran de surveillance isolé. Les plateformes IoT, de contrôle d'accès, de protection périmétrique, de surveillance des équipements et de communication d'urgence peuvent utiliser la vidéo pour vérifier une alarme et guider l'action suivante.

Par exemple, un capteur de gaz peut signaler une lecture anormale dans une zone industrielle. L'application identifie l'emplacement du capteur, demande la caméra associée via la passerelle et affiche le flux en direct à l'opérateur de service. L'opérateur peut alors appeler le personnel sur site, activer une procédure de réponse ou envoyer un avertissement via la plateforme de communication.

Des flux de travail similaires peuvent être conçus pour :

• Alarmes de contrôle d'accès liées aux caméras d'entrée

• Événements périmétriques liés aux caméras PTZ proches

• Défauts d'équipement liés à la surveillance de la zone de production

• Appels d'interphone d'urgence liés à une vidéo spécifique à l'emplacement

• Événements de trafic liés aux caméras de route et de tunnel

• Équipes mobiles renvoyant une vidéo en direct à une carte de commandement

• Flux de drones affichés lors d'inspections ou d'interventions d'urgence

Une passerelle peut réduire la quantité de développement spécifique à la vidéo requise au sein de l'application métier. Au lieu de construire des modules d'accès séparés pour chaque marque de caméra, enregistreur et format de flux, l'application se connecte à une interface média normalisée et se concentre sur son propre flux de travail, ses autorisations utilisateur et sa logique événementielle.

Cette approche est applicable aux parcs intelligents, aux usines industrielles, aux mines, aux services publics, aux réseaux de transport, aux campus, aux propriétés commerciales et aux organisations multisites. La plateforme métier reste responsable des alarmes, des cartes, des ordres de travail et des procédures de réponse, tandis que la passerelle gère l'accès vidéo, l'adaptation des médias et la diffusion des flux.

Conception d'un déploiement fiable

Un projet réussi commence par un inventaire des systèmes sources et des systèmes de destination. Vérifier une liste de noms de protocoles ne suffit pas. Deux produits peuvent tous deux prétendre prendre en charge RTSP ou GB/T 28181 et différer néanmoins dans l'authentification, l'adressage des flux, le traitement des codecs, la structure du catalogue des dispositifs ou le comportement de signalisation.

L'équipe de conception doit confirmer :

• Le nombre et le type de caméras, de NVR, de plateformes et de sources vidéo mobiles

• Les protocoles d'entrée et de sortie requis

• La compatibilité des codecs vidéo et audio

• Le nombre maximal de flux simultanés en direct, renvoyés et transcodés

• La résolution, la fréquence d'images et le débit binaire des sources représentatives

• Les exigences de lecture sur navigateur, mobile, poste de travail et mur vidéo

• La latence attendue pour les applications de surveillance et interactives

• L'authentification des utilisateurs, les autorisations et les exigences de transport crypté

• La bande passante WAN, la perte de paquets et les conditions de basculement réseau

• La surveillance, les journaux, la synchronisation horaire et les responsabilités de maintenance

Un test de preuve de concept doit utiliser du matériel réel et des flux représentatifs. Il doit vérifier la lecture continue, la reconnexion après une interruption réseau, la synchronisation audio, le contrôle PTZ si nécessaire, la compatibilité avec les navigateurs et le comportement de chaque profil de transcodage. Tester une seule caméra pendant une courte période ne représente pas un environnement de production multicanal.

Les exigences de haute disponibilité doivent également être définies. Les projets de commandement critiques peuvent nécessiter des passerelles redondantes, plusieurs interfaces réseau, un basculement de plateforme et une récupération de flux après une interruption de service. La surveillance locale doit continuer à fonctionner de manière indépendante lorsque la connexion à la plateforme de commandement de niveau supérieur n'est pas disponible.

Une passerelle vidéo est plus efficace lorsque son rôle est clairement défini. Elle fournit une adaptation de protocole, un accès aux flux, un renvoi, un transcodage et un support d'intégration, mais elle ne remplace pas automatiquement toutes les fonctions d'enregistrement, d'enquête, de gestion des alarmes et de conservation des preuves d'un système complet de gestion vidéo. Dans de nombreux projets, les deux systèmes fonctionnent ensemble.

Questions fréquentes

Un flux de caméra peut-il être partagé avec plusieurs applications ?

Oui, si la passerelle prend en charge la réplication de flux ou la distribution de médias. La passerelle peut obtenir un flux source une fois et fournir des sorties séparées aux applications autorisées, réduisant ainsi la nécessité pour chaque application d'établir sa propre connexion à la caméra. La capacité réelle dépend de la bande passante de sortie et des limites de sessions simultanées.

Une passerelle vidéo nécessite-t-elle une connexion Internet publique ?

Non. Elle peut fonctionner entièrement dans un LAN, un WAN privé ou un réseau isolé. L'accès à Internet n'est nécessaire que lorsque les utilisateurs distants, les services cloud ou les plateformes externes doivent recevoir la vidéo via une connexion Internet.

Pourquoi un flux peut-il être lu dans un client de bureau mais pas dans un navigateur ?

Les clients de bureau peuvent inclure des codecs propriétaires et des composants de protocole que les navigateurs ne prennent pas en charge. La lecture dans un navigateur nécessite généralement une méthode de livraison compatible telle que WebRTC, HLS ou une vidéo fragmentée prise en charge par le navigateur. Le flux peut nécessiter une conversion de protocole ou un transcodage avant de pouvoir être affiché.

Chaque flux entrant doit-il être transcodé ?

Non. Si le codec source et les paramètres sont déjà pris en charge par la destination, le renvoi direct est plus efficace et introduit moins de latence. Le transcodage ne doit être activé que lorsque les exigences de compatibilité, de bande passante ou d'affichage le rendent nécessaire.

Que devrait-il se passer lorsqu'une connexion réseau distante échoue ?

Le système de surveillance local doit continuer à enregistrer et à fonctionner de manière indépendante. La passerelle et la plateforme de niveau supérieur doivent détecter l'interruption, signaler l'état hors ligne et restaurer automatiquement l'accès aux flux après la récupération du réseau. Les projets critiques peuvent également nécessiter un chemin de transmission secondaire.
