Une valeur de niveau d'eau indique aux opérateurs ce qui se passe, tandis que la vidéo en direct les aide à comprendre pourquoi cela se produit. Dans un projet de surveillance intelligente de l'eau, placer les deux sur le même écran offre aux équipes de la salle de contrôle un moyen plus rapide de vérifier les lectures anormales, d'inspecter les conditions environnantes et de décider si une alerte nécessite une action immédiate. Une architecture pratique utilise un capteur radar pour la mesure, une caméra existante pour le contexte visuel et une plateforme d'intégration vidéo pour synchroniser les deux sources. Cela évite de demander à un seul dispositif d'effectuer toutes les tâches et permet aux organisations de moderniser la surveillance sans remplacer un réseau CCTV fonctionnel.

Pourquoi les mesures et les images doivent apparaître ensemble

La télémétrie hydrologique et la vidéosurveillance sont souvent construites comme des systèmes séparés. La page de télémétrie montre le niveau actuel, tandis que la plateforme CCTV montre la rivière, le réservoir, la vanne ou le canal de drainage. Lorsqu'une alarme se produit, un opérateur doit changer d'application, localiser la bonne caméra et comparer deux chronologies. Ce retard est faible lors des travaux de routine, mais important lors de fortes pluies, de changements rapides de niveau ou d'un événement d'inondation en développement.

Une superposition synchronisée place la valeur actuelle du niveau d'eau, l'heure de mesure et le statut directement sur le flux en direct pertinent. L'image peut révéler des débris flottants, un canal obstrué, des turbulences de surface, une structure endommagée ou une activité de maintenance qu'un nombre seul ne peut pas expliquer. La valeur du capteur, quant à elle, fournit une mesure reproductible qui ne dépend pas de l'estimation par un opérateur d'une lecture sur une échelle limnimétrique à partir d'une image compressée.

L'objectif n'est pas de décorer une vidéo avec du texte supplémentaire, mais de créer une vue opérationnelle dans laquelle la mesure, la confirmation visuelle et le traitement des incidents partagent la même identité de site et la même référence temporelle. Le même modèle peut également afficher la vitesse d'écoulement, le débit et les précipitations lorsque ces sources de données sont disponibles.

La quantité affichée doit également être définie avec précision. La profondeur d'eau, le niveau et l'altitude sont liés mais ne sont pas interchangeables. Un projet doit identifier le datum de référence, l'unité technique, le décalage du capteur et la règle d'arrondi avant que la valeur n'atteigne l'écran. Lorsque les opérations dépendent de conditions changeant rapidement, la vue peut inclure le taux de montée et un indicateur de tendance court en tant que champs calculés séparés. Ces calculs doivent conserver leur intervalle source et leur état de qualité afin qu'un opérateur puisse distinguer une tendance confirmée d'un résultat produit par des échantillons incomplets.

Sélectionnez la source appropriée pour la lecture du niveau

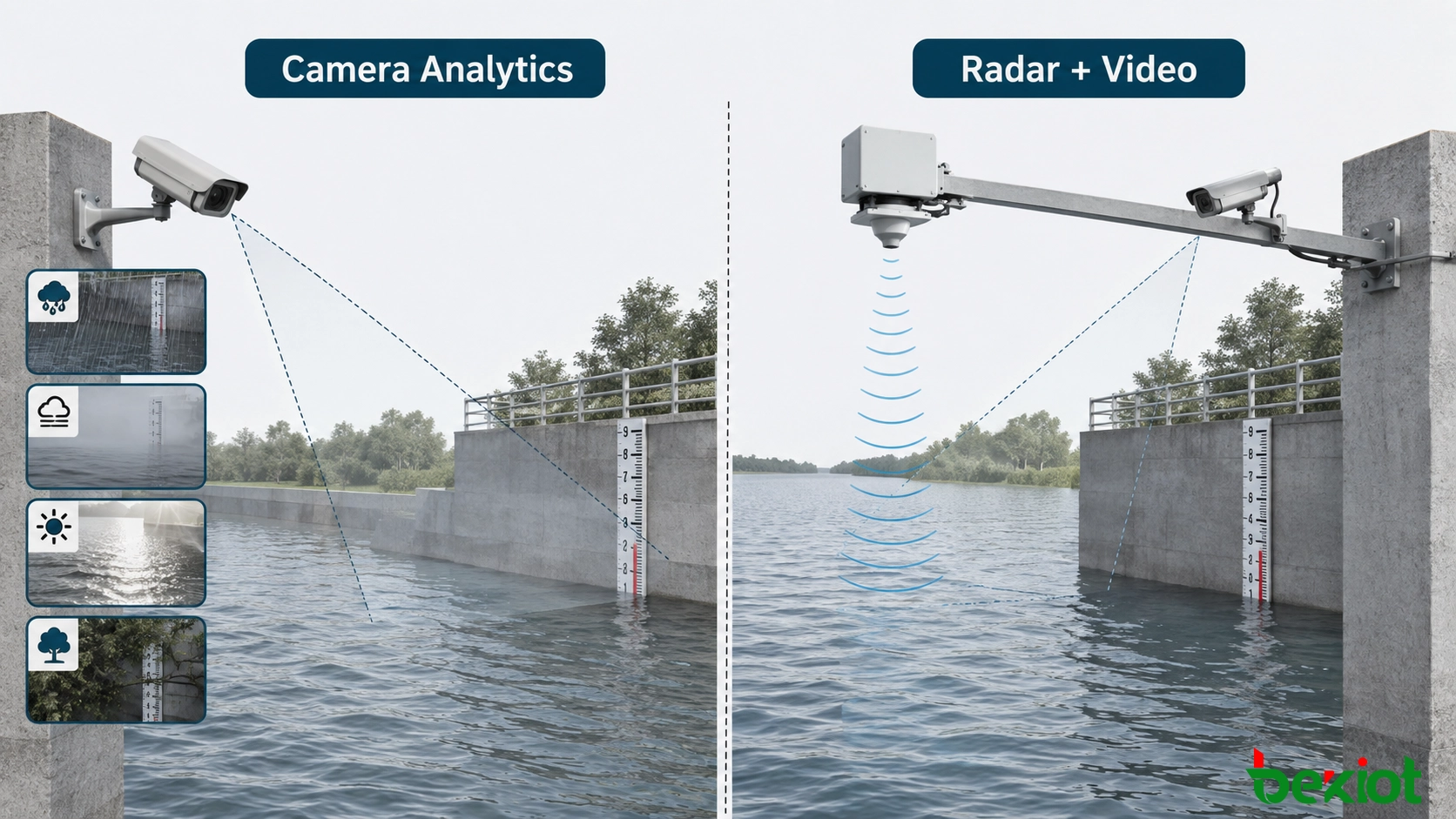

Quand l'analyse vidéo est appropriée

Une caméra peut estimer le niveau d'eau en localisant une échelle limnimétrique, une ligne d'eau ou une autre référence calibrée dans l'image. Cette approche combine naturellement la scène et le résultat calculé. Elle peut être utile sur des sites avec un point de vue stable, un éclairage contrôlé, une référence visible et un modèle d'analyse d'image bien testé.

Les contraintes doivent être évaluées soigneusement. La pluie, le brouillard, l'éblouissement, l'obscurité, les embruns, la végétation, les débris et la contamination de la lentille peuvent masquer la référence ou altérer la qualité de l'image. Un chenal étroit ou un terrain irrégulier peut empêcher la caméra d'atteindre l'angle requis. Une interprétation fiable peut également nécessiter un traitement important, un ajustement du modèle et une validation spécifique au site. Ces faiblesses sont les plus critiques lors des intempéries, précisément lorsque des lectures fiables sont les plus précieuses.

Pourquoi le radar sans contact est souvent l'instrument principal

Un capteur de niveau radar mesure la distance entre sa position de montage et la surface de l'eau, puis convertit cette distance en un niveau référencé au datum du site. Comme il est sans contact, le capteur n'est pas immergé et est moins exposé à l'encrassement ou aux dommages causés par les sédiments et les débris flottants. Il dépend également moins de la lumière du jour et de la clarté visuelle que la mesure uniquement par caméra, ce qui le rend adapté à la surveillance continue des rivières, réservoirs, canaux et sites de drainage urbain.

Le radar ne remplace pas une bonne ingénierie. La géométrie de montage, l'empreinte de mesure, les vibrations du pont, les obstructions, les vagues, les turbulences, la précision du datum de référence, l'alimentation et les communications peuvent toutes affecter les résultats. Chaque installation nécessite toujours un relevé, des vérifications de mise en service et des comparaisons périodiques avec une référence approuvée. Sa limitation pratique dans cette solution est différente : l'instrument fournit généralement une valeur de données plutôt qu'une explication visuelle des conditions sur le site.

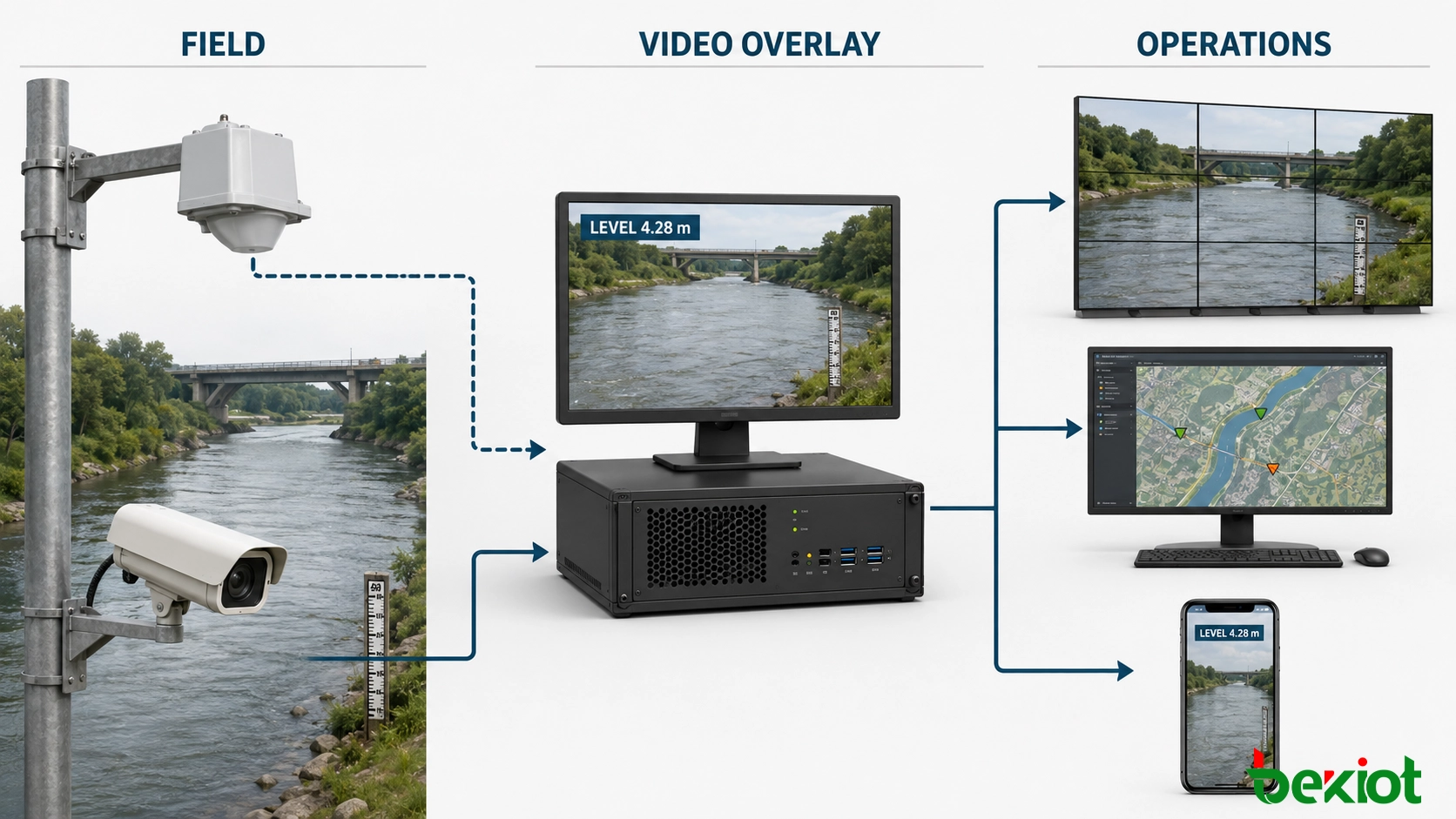

Construire un chemin synchronisé de données et de vidéo

La couche d'intégration se situe entre les dispositifs de terrain et les applications utilisées par les opérateurs. Elle reçoit la lecture radar via le réseau télémétrique disponible et ingère le flux de la caméra correspondante. Une carte de site associe chaque capteur à une ou plusieurs caméras afin que la mauvaise valeur ne soit jamais affichée sur la mauvaise scène.

1. Acquérir la mesure. Collectez le niveau d'eau ainsi que son ID source, son horodatage, son unité technique et son état de qualité ou de communication.

2. Normaliser les données. Convertissez les messages de terrain dans un format interne cohérent tout en conservant la valeur d'origine et l'heure source.

3. Ingérer la caméra en direct. Connectez-vous à la caméra existante, à l'enregistreur ou au système de gestion vidéo via une interface prise en charge.

4. Lier les sources. Maintenez une relation explicite entre le site de surveillance, le capteur, la caméra, le datum et les règles d'alarme.

5. Composer la vue opérateur. Ajoutez une superposition lisible contenant la valeur, l'unité, l'horodatage et l'état de qualité des données sans masquer les parties critiques de l'image.

6. Distribuer et enregistrer. Fournissez la vue combinée aux applications autorisées tout en préservant les enregistrements de capteurs d'origine et, si nécessaire, la vidéo non modifiée.

La provenance des données doit rester visible tout au long de ce chemin. Un enregistrement normalisé doit conserver l'identifiant de l'appareil d'origine, l'horodatage source, l'horodatage de réception, l'unité, le code de qualité et la règle de conversion. Si les communications de terrain sont intermittentes, la passerelle de périphérie peut mettre en mémoire tampon les mesures et les transmettre après la récupération, mais les enregistrements retardés doivent être marqués comme historiques plutôt que présentés comme étant en direct. Cela évite que le délai réseau ne soit confondu avec un changement soudain de la rivière ou du réservoir.

La méthode de sortie doit correspondre à la destination. RTSP est couramment utilisé pour configurer et contrôler la diffusion de médias en temps réel, tandis que WebRTC est approprié lorsqu'une visualisation et une interaction en navigateur à faible latence sont requises. RTMP, HLS et HTTP-FLV peuvent prendre en charge la contribution ou la distribution Web dans des environnements appropriés. SIP peut fournir une intégration de session et de signalisation avec des systèmes de communication ou de répartition compatibles. La seule prise en charge des protocoles ne garantit pas l'interopérabilité ; les exigences de codec, d'authentification, de latence, de chiffrement, de navigateur et de pare-feu doivent également être testées.

La capacité de traitement vidéo doit être dimensionnée en fonction des flux simultanés, de la résolution, de la fréquence d'images, du codec et du besoin de transcodage. Le passage direct d'un flux compatible consomme généralement moins de ressources et introduit moins de retard que de le décoder et le réencoder à nouveau. Des sous-flux adaptatifs peuvent servir les utilisateurs mobiles tandis que la source haute qualité reste disponible pour les preuves et l'affichage en salle de contrôle.

Cette architecture peut alimenter un mur vidéo de salle de contrôle, une interface « carte unique » basée sur SIG, une console de répartition, un tableau de bord navigateur ou une application mobile. La réutilisation des caméras installées réduit le travail de terrain et protège l'investissement CCTV antérieur, tandis que la précision de la mesure reste la responsabilité du capteur hydrologique dédié et de son installation.

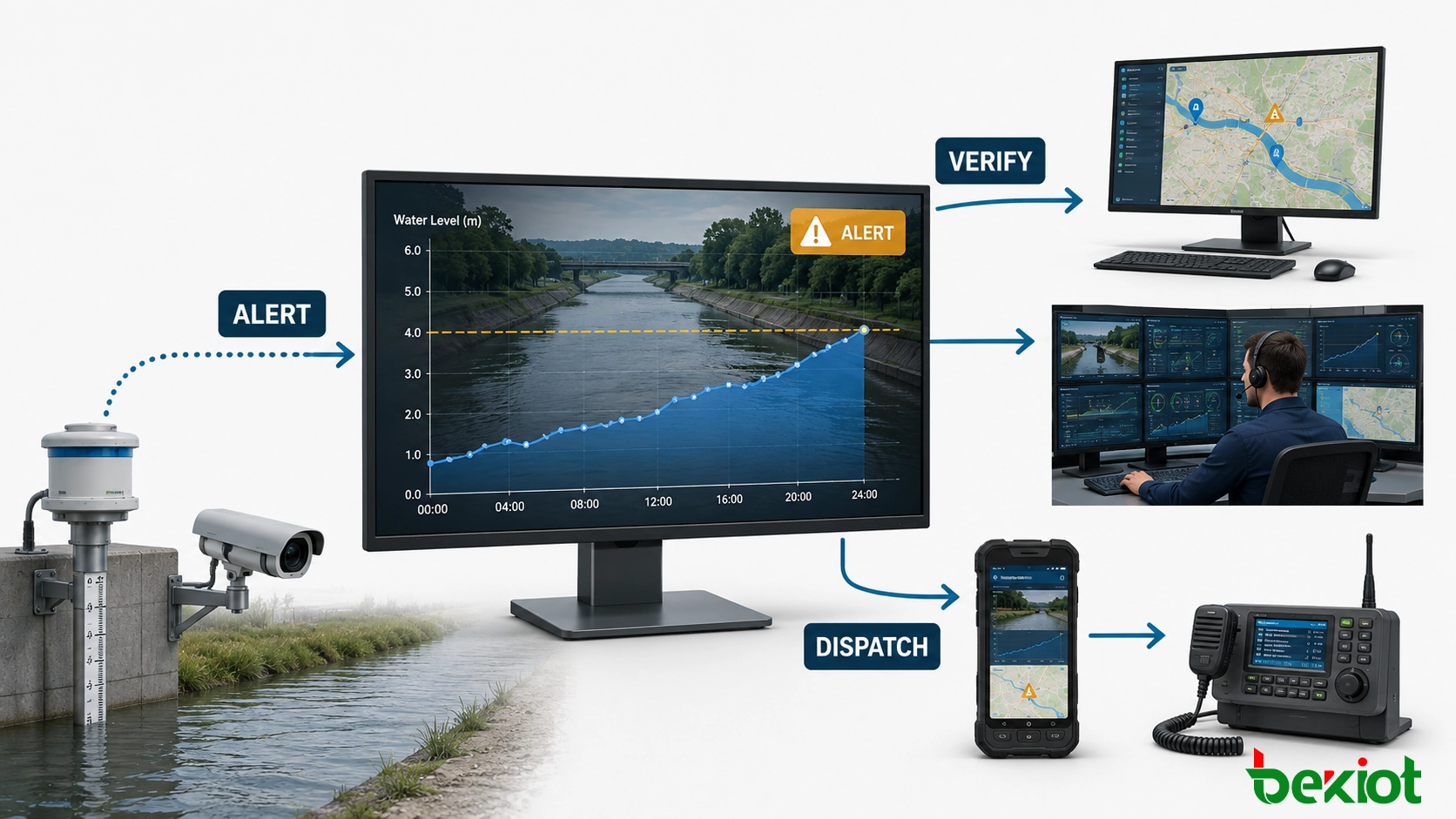

Transformer une valeur d'écran en un flux de travail d'incident

Le plus grand gain opérationnel provient de la liaison de la superposition au traitement des alarmes. Au lieu de demander au personnel de surveiller en continu chaque canal, la plateforme évalue les seuils configurés et présente la scène pertinente lorsqu'une condition est remplie. Les niveaux d'avertissement et critiques doivent être basés sur le plan de site approuvé, avec des règles d'hystérésis ou de persistance pour éviter les alarmes répétées lorsque la surface de l'eau oscille autour d'une limite.

Un événement typique peut ouvrir la caméra associée, mettre en évidence la lecture actuelle, démarrer un enregistrement d'incident et notifier l'équipe de garde. Selon les systèmes environnants, les notifications peuvent être délivrées via le bureau de la salle de contrôle, l'application mobile, le flux de travail téléphonique ou l'interface de répartition radio. Les règles d'escalade peuvent acheminer une alarme non acquittée vers un autre rôle. Toutes les actions doivent être enregistrées afin que les gestionnaires puissent reconstruire le moment où la valeur a changé, ce que les opérateurs ont vu et comment la réponse a progressé.

Des décisions plus fiables peuvent être prises en combinant des conditions sans masquer les mesures originales. Un seuil de niveau élevé peut créer un avertissement, tandis qu'un taux de montée continu, des précipitations en amont ou un deuxième point de surveillance augmentent sa priorité. Les opérateurs doivent pouvoir voir quelle condition a déclenché l'événement et quelle règle a modifié sa gravité.

L'état affiché doit distinguer une mesure actuelle d'une mesure périmée. Si la liaison télémétrique échoue, la dernière valeur connue ne doit pas continuer à apparaître comme si elle était en direct. Un état clair « données indisponibles » ou « dernière mise à jour » est plus sûr qu'un nombre obsolète mais visuellement convaincant. Les canaux vidéo et capteur doivent également échouer indépendamment : la perte de la caméra ne doit pas effacer la télémétrie, et la perte de la télémétrie ne doit pas arrêter le service vidéo original.

Planifiez la mise en service en fonction des preuves, pas de l'apparence

Une démonstration réussie ne suffit pas. Le système déployé doit prouver que le nombre affiché appartient au bon capteur, représente le bon datum et reste aligné avec la vidéo pendant le fonctionnement normal et les interruptions réseau. Avant la livraison, l'équipe de projet doit vérifier les éléments suivants :

• Identité du site : les ID des capteurs, les ID des caméras et les emplacements sur la carte correspondent au registre des actifs approuvé.

• Datum de référence : la référence de montage du radar et l'altitude ou la profondeur affichée utilisent l'unité et le datum attendus par les opérateurs.

• Synchronisation horaire : les passerelles, capteurs, enregistreurs et serveurs d'applications utilisent une source de temps contrôlée et conservent les horodatages source.

• Qualité de mesure : les lectures sont vérifiées par rapport à une référence acceptée dans des conditions d'eau représentatives.

• Utilisabilité vidéo : la vue montre le chenal, la berge, la vanne ou la structure pertinente de jour comme de nuit sans que la superposition ne cache des preuves essentielles.

• Comportement des alarmes : les règles de seuil, de persistance, d'acquittement, d'escalade et de rétablissement produisent la réponse opérationnelle attendue.

• Performance réseau : la bande passante, le délai de bout en bout, la perte de paquets et le comportement de reconnexion sont testés sous charge réaliste.

• Conservation des preuves : les mesures originales, la vidéo source, les flux dérivés, les enregistrements d'alarmes et les actions des opérateurs suivent la politique de conservation de l'organisation.

• Contrôle d'accès : les autorisations de visualisation, de configuration, d'acquittement et d'exportation sont séparées en fonction du rôle professionnel.

• Maintenance : le nettoyage, l'inspection, les vérifications du datum, les sauvegardes de configuration et les responsabilités en cas de panne sont documentés.

La disponibilité et la cybersécurité doivent être traitées comme des exigences opérationnelles. Les passerelles de capteurs, les caméras et les serveurs doivent utiliser des identifiants séparés, des comptes à privilèges minimaux et des zones réseau contrôlées. L'administration à distance doit être chiffrée et journalisée. Pour les sites critiques, une alimentation redondante, une télémétrie avec stockage et transmission différée, et un nœud de traitement secondaire peuvent maintenir les services essentiels. Les tests de récupération doivent confirmer la reconnexion et l'exactitude des données accumulées pendant l'interruption.

La conception finale doit conserver les sources brutes disponibles chaque fois que l'auditabilité est importante. Une vidéo composée est excellente pour une compréhension rapide, mais elle ne doit pas devenir le seul enregistrement. La conservation de la télémétrie source et de la vidéo originale permet d'enquêter sur les différences de synchronisation, de corriger une configuration de superposition et de reproduire un événement sans altérer les preuves.

Questions fréquemment posées

Comment aligner les horodatages du capteur et de la vidéo ?

Utilisez une source de temps réseau commune, stockez les horodatages en UTC et conservez l'heure rapportée par le dispositif de terrain chaque fois qu'elle est disponible. La plateforme doit définir un décalage acceptable et signaler les sources qui le dépassent. La synchronisation doit être testée après les redémarrages et les interruptions de communication, et pas seulement lors de la configuration initiale.

L'ajout d'une superposition modifie-t-il l'enregistrement original ?

Pas nécessairement. Une conception robuste conserve le flux ou l'enregistrement de la caméra d'origine et crée une vue dérivée séparée, ou stocke les informations de superposition comme métadonnées associées. Cela protège l'intégrité des preuves tout en offrant aux opérateurs un affichage combiné pratique.

Que doit-il se passer lorsqu'un capteur cesse de se mettre à jour ?

La valeur doit passer dans un état périmé ou indisponible après un intervalle défini. L'écran doit afficher l'heure de la dernière mise à jour, changer le statut visuel et créer une alerte de communication ou de santé du dispositif. La dernière lecture valide ne doit pas être présentée comme une mesure actuelle.

Un seul capteur de niveau peut-il être associé à plusieurs caméras ?

Oui. Une vue large, une vue rapprochée et une vue aval peuvent toutes fournir un contexte utile pour le même point de mesure. La configuration doit identifier une scène principale et étiqueter clairement chaque vue supplémentaire afin que les opérateurs comprennent la relation.

Quels enregistrements sont utiles pour l'examen post-événement ?

Conservez la série télémétrique brute, les états de qualité des dispositifs, la vidéo originale, le clip d'incident combiné, les transitions d'alarmes, les notifications, les acquittements et l'historique des modifications de configuration. Ensemble, ces enregistrements montrent à la fois l'événement physique et la réponse opérationnelle du système.
