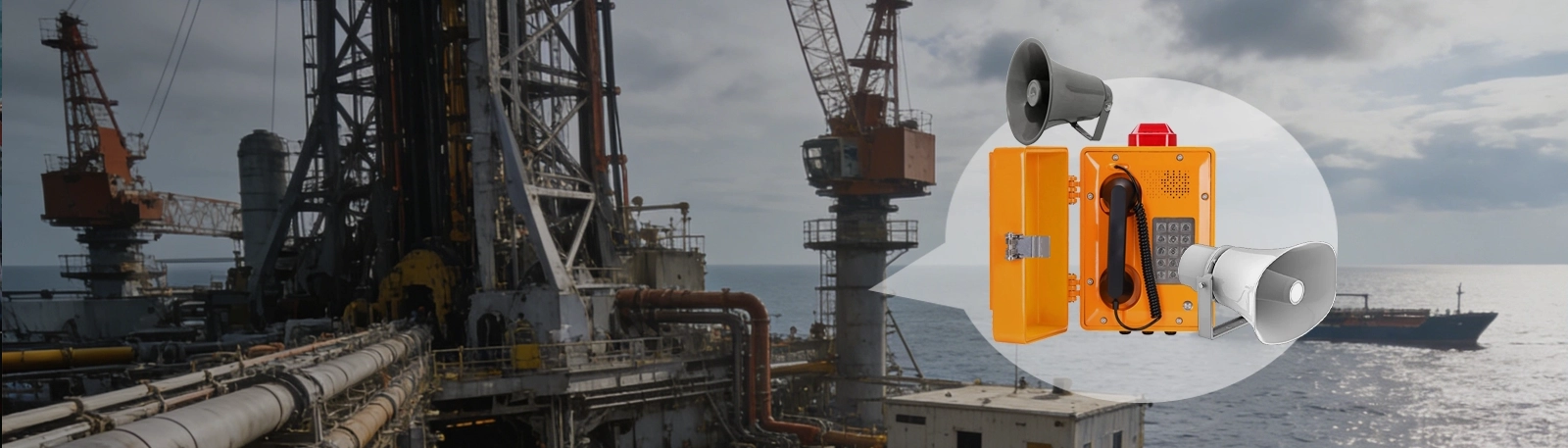

Les plates-formes offshore et les navires marins évoluent dans certains des environnements les plus exigeants pour la communication industrielle. Vent fort, embruns salins, humidité, vibrations, bruit des machines et atmosphères dangereuses imposent tous des exigences strictes à la transmission des instructions vocales et des messages d'alarme. Dans ces scénarios, la communication ne fait pas seulement partie de la coordination quotidienne. Elle constitue également un élément essentiel de la protection du personnel, de la réponse aux urgences et de la continuité opérationnelle.
Un système PAGA professionnel associe haut-parlage public, page et alarme générale au sein d’une plateforme unifiée. Il permet aux opérateurs de diffuser des annonces de routine, des instructions spécifiques à une zone, des alertes d’urgence, des messages d’évacuation et des commandes vocales en direct dans différentes zones d’une plate-forme ou d’un navire. Pour les projets pétroliers et gaziers offshore, les équipements de génie maritime, les navires de soutien, les FPSO et autres installations marines à haut risque, ce type de système constitue un élément central de l’infrastructure globale de communication de sécurité.
Becke Telcom se spécialise dans les solutions de communication industrielle pour des environnements difficiles et critiques. Pour les plates-formes offshore et les navires marins, sa solution PAGA peut intégrer la diffusion, le page, les téléphones industriels, la communication SIP, la commande de dispatch et la liaison des alarmes de sécurité au sein d’un réseau de communication fiable et évolutif.
Les défis de la communication offshore et maritime sont très différents de ceux des bâtiments industriels classiques. Une plate-forme ou un navire comprend généralement plusieurs zones fonctionnelles telles que les zones de forage, les modules de production, les zones de têtes de puits, les ponts de cargaison, les salles des machines, les blocs d’hébergement, les héliports, les passerelles et les points de rassemblement. Chaque zone présente des conditions de bruit, des priorités de communication et des risques de sécurité différents.
Pendant le fonctionnement normal, les superviseurs peuvent avoir besoin de coordonner les plannings de maintenance, les transferts de poste, les mouvements sur pont, les activités de chargement ou les travaux d’inspection. Lors d’événements anormaux, le même site peut avoir besoin d’émettre une alarme générale sur toute la plate-forme, un avertissement de fuite de gaz, une alerte incendie ou une instruction d’évacuation immédiate. Dans de telles situations, les outils de communication ordinaires ne peuvent souvent pas garantir une couverture complète, une flexibilité de zonage ou une priorité d’alarme. Une solution PAGA dédiée est précisément conçue pour répondre à ces exigences.
Bruit de fond élevé provenant des moteurs, compresseurs, pompes et systèmes mécaniques
Exposition prolongée à la corrosion marine, aux embruns salins, à l’humidité et aux fluctuations de température
Exigences de couverture à grande échelle sur les ponts ouverts, les espaces machines fermés et les quartiers d’habitation
Nécessité de prendre en charge à la fois la diffusion quotidienne et l’alarme d’urgence au sein d’un même système
Demande de fonctionnement fiable avec redondance et tolérance aux pannes
Dans les opérations offshore et maritimes, la capacité à transmettre une instruction vocale claire au bon moment peut directement affecter la sécurité du personnel, la rapidité de réponse aux incidents et l’efficacité de la coordination sur l’ensemble du site.
Un système PAGA n’est pas simplement un réseau de haut-parleurs. Dans les projets offshore et maritimes, il fonctionne comme une plateforme de communication et d’alarme centralisée prenant en charge la diffusion de routine, le page zoné, l’activation d’alarme générale, la lecture de messages d’urgence préenregistrés et la communication de commandes en direct depuis la salle de contrôle ou la passerelle.
Dans le déploiement pratique, le système PAGA fonctionne souvent aux côtés des systèmes de détection d’incendie, des systèmes de détection de gaz, des plates-formes CCTV, des téléphones industriels, de l’infrastructure de communication SIP et des postes de commande de dispatch. Cette intégration permet aux opérateurs de mettre en place un processus de réponse de sécurité plus coordonné, où le déclenchement d’alarmes, les avertissements vocaux et la communication opérationnelle peuvent fonctionner ensemble au lieu de rester isolés.

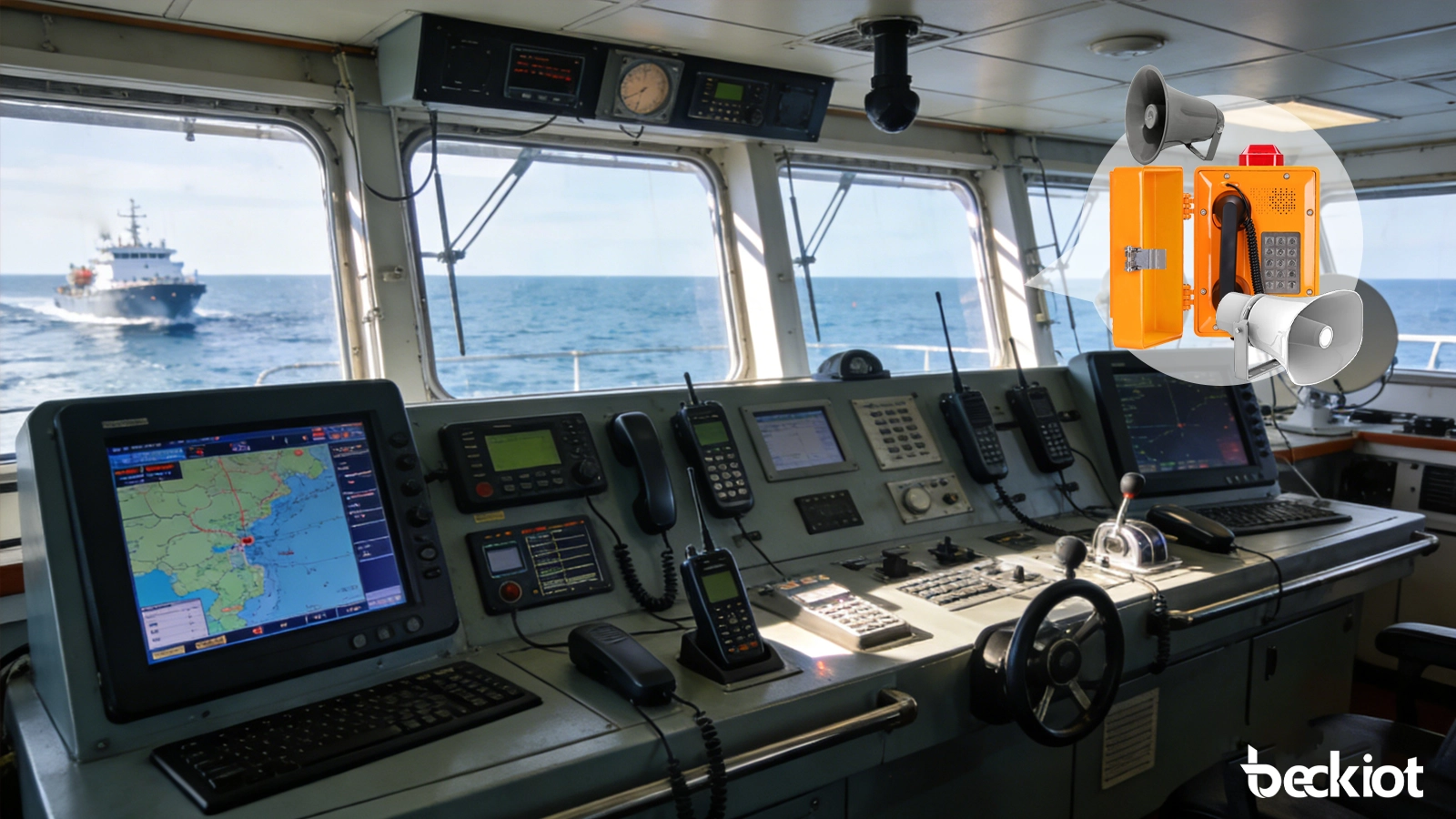

L’unité de contrôle central est le cœur opérationnel du système. Elle gère le routage audio, le contrôle des zones, les priorités de diffusion, la logique d’alarme, la surveillance des pannes et les enregistrements d’événements. Dans les projets offshore, l’unité centrale est généralement installée dans la salle de contrôle ou une salle protégée pour équipements de communication, et peut utiliser une conception redondante pour améliorer la disponibilité.
Les postes de page permettent au personnel autorisé de diffuser des annonces en direct vers une zone, plusieurs zones ou l’ensemble du site. Sur les plates-formes offshore, ces postes opérateur sont généralement situés dans la salle de contrôle centrale. Sur les navires marins, ils peuvent également être installés sur la passerelle ou dans d’autres emplacements de commande clés.
Les amplificateurs pilotent les haut-parleurs, les haut-parleurs cornes et autres dispositifs de sortie d’alarme répartis dans toute l’installation. Pour les projets critiques pour la sécurité, une conception de secours des amplificateurs est souvent utilisée afin que la communication puisse continuer même en cas de panne d’un chemin d’amplificateur.
Des haut-parleurs, des haut-parleurs cornes, des avertisseurs sonores et des balises optionnelles sont installés dans les zones opérationnelles et de personnel clés. Ces dispositifs doivent être adaptés aux conditions marines et capables de maintenir une forte audibilité dans des environnements à fort bruit et à l’air libre.
Selon l’échelle du projet et la philosophie de conception, la solution peut utiliser Ethernet industriel, une dorsale à fibre optique ou une architecture de transmission hybride. Les sites offshore privilégient souvent une transmission fiable à longue distance, la résilience du réseau et la compatibilité avec d’autres systèmes embarqués.
Les modules d’enregistrement conservent les actions de page et d’alarme pour révision et analyse des incidents. Les modules d’interface connectent le système PAGA aux alarmes incendie, à la surveillance des gaz, aux signaux d’arrêt d’urgence, aux terminaux de communication industriels et aux plates-formes de contrôle tierces.

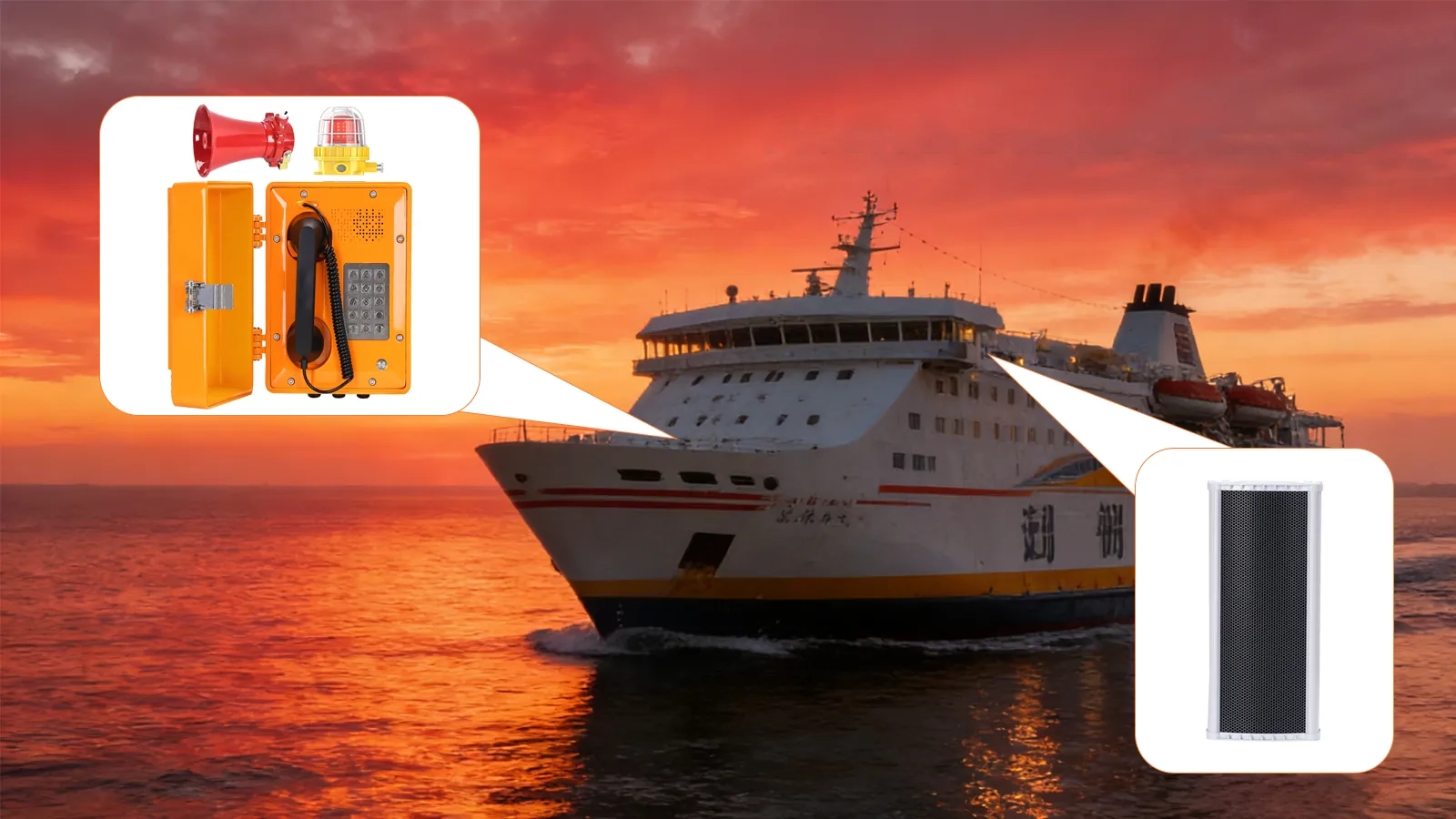

Le système prend en charge la diffusion opérationnelle quotidienne, notamment les annonces de changement de poste, les instructions de maintenance, la coordination des travaux, les avis de chargement et les rappels de sécurité généraux. Cela permet d’organiser la communication au sein d’un personnel et de zones de travail largement dispersés.
Les opérateurs peuvent diffuser des annonces vers une zone spécifique ou un groupe sélectionné de zones sans perturber l’ensemble du site. Cela améliore la précision de la transmission et réduit les interférences de diffusion inutiles.
Les zones de page typiques peuvent inclure :
Plan de forage
Zone de tête de puits
Module de production
Skids de processus et passerelles de canalisations
Salle des machines
Zone de manutention de cargaison
Bloc d’hébergement
Passerelle ou salle de contrôle
Héliport
Point de rassemblement et itinéraires d’évacuation
Lorsqu’un incident critique se produit, le système PAGA peut déclencher une alarme générale dans toutes les zones nécessaires. Cette fonction est utilisée pour les incendies, les fuites de gaz, les risques d’explosion, les inondations, les incidents liés à des collisions ou d’autres situations nécessitant un avertissement immédiat sur tout le site.
Les messages d’urgence préenregistrés garantissent la cohérence et la rapidité pendant les conditions d’alarme. Au lieu de se fier uniquement à la parole manuelle, le système peut lire automatiquement du contenu vocal prédéfini lié à des événements spécifiques.
Notification d’alarme incendie
Avertissement de fuite de gaz
Instruction de rassemblement
Ordre d’évacuation
Avertissement de zone restreinte
Si les messages automatiques sont importants, les opérateurs ont souvent besoin de transmettre des instructions en direct pendant des incidents réels. Le système prend en charge le page vocal en temps réel afin que le personnel puisse être dirigé vers des itinéraires sûrs, des points de rassemblement ou des zones restreintes en fonction de l’évolution de la situation.
Les alarmes d’urgence et les annonces à haute priorité doivent remplacer les diffusions de routine à faible priorité. Le système prend en charge un contrôle de priorités hiérarchisé afin que le contenu urgent soit toujours transmis en premier.
Les fonctions d’enregistrement prennent en charge la révision post-incident, l’analyse de la formation, les audits opérationnels et la traçabilité de la communication. Cela est particulièrement utile lors de l’enquête sur la manière dont une instruction d’urgence a été émise et reçue.
Les opérations offshore et maritimes ne peuvent pas tolérer des pannes de communication prolongées. La solution PAGA peut donc être conçue avec des contrôleurs redondants, des amplificateurs de secours, des alimentations électriques doubles et des chemins de réseau résilients pour réduire les points de défaillance uniques.
Une solution PAGA offshore ou maritime moderne ne doit pas fonctionner comme un sous-système isolé. Sa valeur réelle augmente lorsqu’elle est intégrée dans l’environnement de communication et de sécurité plus large.
Systèmes de détection et d’alarme incendie pour le déclenchement automatique des alarmes
Systèmes de détection de gaz pour les avertissements vocaux par zone et la diffusion d’urgence
Plates-formes CCTV pour la vérification des incidents et la coordination des commandes
Plates-formes de communication SIP et systèmes de PABX IP pour une infrastructure vocale unifiée
Téléphones industriels et antidéflagrants pour la communication d’urgence point à point
Systèmes de dispatch et de commande pour la gestion opérationnelle centralisée
Systèmes d’arrêt d’urgence ou de contrôle de sécurité pour une logique de réponse coordonnée
Par exemple, une fois qu’un système de détection de gaz identifie une fuite dans une zone de processus, le système PAGA peut déclencher automatiquement le ton d’alarme correspondant, lire un avertissement préenregistré, notifier la zone affectée et permettre au personnel de la salle de contrôle d’émettre des instructions d’évacuation en direct. Ce type d’intégration rend le flux de travail de communication beaucoup plus efficace pendant des situations à haute pression.
La disposition de déploiement d’un système PAGA doit correspondre à la structure physique et au flux de travail opérationnel de la plate-forme offshore ou du navire. La couverture est généralement planifiée en fonction des priorités de sécurité, de la densité du personnel, du niveau de bruit et de la conception des itinéraires d’urgence.
| Zone | Besoin principal de communication | Rôle typique du PAGA |
|---|---|---|
| Zone de forage / Zone de tête de puits | Coordination de production à fort bruit | Page zoné, notification d’alarme, commande d’urgence |
| Module de production / Zone de processus | Diffusion opérationnelle et avertissement de danger | Annonces de routine, alertes de fuite de gaz et incendie |
| Salle des machines / Espace machines | Communication technique à fort bruit | Page local et avertissement d’urgence |
| Pont de cargaison / Zone de chargement | Coordination du chargement et contrôle de sécurité | Page en direct, annonce de zone, diffusion d’alarme |
| Zone d’hébergement | Notification du personnel et guide d’évacuation | Alarme générale, instruction vocale, guide de rassemblement |
| Héliport / Point de rassemblement / Itinéraire d’évacuation | Soutien au rassemblement et à l’évacuation d’urgence | Alarme prioritaire et message vocal directionnel |
| Salle de contrôle / Passerelle | Gestion centralisée de la communication | Contrôle du système, opération de page, surveillance, enregistrement |
Une conception PAGA solide ne dépend pas seulement de la liste des équipements, mais également du jugement technique. Les projets offshore et maritimes nécessitent des systèmes de communication qui restent efficaces sous pression acoustique, environnementale et opérationnelle.
Les zones machines, les opérations sur pont et les zones de processus présentent souvent un bruit de fond élevé. Le choix des haut-parleurs, la capacité de sortie, l’angle d’installation et la planification des zones influencent tous la capacité à comprendre réellement les instructions.
L’atmosphère marine met constamment à l’épreuve les équipements exposés. Les dispositifs utilisés dans des environnements offshore et embarqués doivent être adaptés à une humidité élevée, aux embruns salins, aux risques de corrosion et aux vibrations mécaniques.
Les plates-formes pétrolières et gazières et certaines zones de navires peuvent inclure des emplacements dangereux où la solution de communication doit correspondre à la philosophie de conception de sécurité du site. Dans ces zones, des équipements de qualité industrielle ou associés antidéflagrants peuvent être nécessaires selon l’environnement du projet.
La planification de la redondance doit couvrir la conception de l’unité centrale, le secours des amplificateurs, la continuité de l’alimentation électrique et la résilience du réseau. Cela est particulièrement important pour les sites où une panne de communication pourrait retarder l’évacuation ou perturber la gestion des urgences.
Étant donné que les projets offshore et maritimes évoluent souvent au fil du temps, la solution PAGA doit prendre en charge une intégration facile avec les plates-formes de téléphonie, de dispatch, de surveillance et d’alarmes, tout en restant évolutive pour une extension future.
Les opérateurs bénéficient d’un système capable de signaler les pannes, de surveiller l’état en ligne et de prendre en charge des flux de maintenance clairs. Cela permet de réduire le temps de dépannage et d’améliorer la gestion du cycle de vie.
La véritable force d’un système PAGA n’est pas seulement de pouvoir diffuser du son, mais de transmettre la bonne instruction clairement, rapidement et fiablement dans les conditions opérationnelles les plus dures.
Becke Telcom fournit des solutions de communication industrielle conçues pour des environnements exigeants. Dans des scénarios offshore et maritimes, sa solution PAGA est conçue pour prendre en charge à la fois les opérations de routine et la communication d’urgence grâce à une architecture système unifiée et ouverte.
La solution peut intégrer les fonctions de haut-parlage public, d’alarme générale, de téléphones industriels, de communication SIP, de commande de dispatch et de liaison d’alarmes au sein d’une plateforme coordonnée. Cela aide les opérateurs à réduire la fragmentation de la communication et à créer une structure de communication de sécurité plus réactive.
Architecture de communication unifiée pour le page, l’alarme, la téléphonie et le dispatch
Diffusion zonée flexible pour les modules offshore et les compartiments de navires
Capacité d’intégration avec les systèmes incendie, gaz, CCTV et de contrôle opérationnel
Support de communication fiable pour des environnements marins et industriels difficiles
Conception évolutive pour les plates-formes offshore, les FPSO, les navires de soutien et les installations maritimes
Pour les propriétaires de plates-formes, les exploitants de navires, les entrepreneurs EPC et les intégrateurs de systèmes, une solution PAGA offshore professionnelle apporte une valeur bien supérieure à la simple couverture de haut-parleurs. Elle devient une couche de communication centrale prenant en charge à la fois la gestion quotidienne et la préparation aux urgences.
Améliore la couverture de la communication vocale dans les zones de travail critiques
Accélère la transmission des alarmes et des instructions d’urgence
Prend en charge l’évacuation ordonnée et la coordination du rassemblement du personnel
Renforce la coopération entre les équipes de terrain et les centres de contrôle
Améliore l’intégration entre les systèmes de communication et les systèmes de sécurité
Réduit le risque opérationnel lié à des instructions retardées ou manquées
Une solution PAGA pour plates-formes offshore et navires marins est un élément essentiel de la conception moderne de la communication de sécurité. Dans des environnements où le bruit, la corrosion, la distance et les conditions dangereuses mettent constamment à l’épreuve la fiabilité de la communication, le système fournit un moyen fiable de transmettre des annonces de routine, des alarmes prioritaires et des instructions d’urgence en direct.
En associant les fonctions de haut-parlage public, de page et d’alarme générale au sein d’une plateforme intégrée, les exploitants offshore et maritimes peuvent améliorer à la fois la coordination quotidienne et la capacité de réponse aux urgences. Lorsqu’elle est intégrée avec la téléphonie, le dispatch et les sous-systèmes de sécurité, le système PAGA devient une base essentielle pour des opérations offshore et maritimes plus sûres, plus efficaces et plus gérables.
PAGA signifie Public Address and General Alarm (Haut-parlage Public et Alarme Générale). Dans des environnements offshore et maritimes, il désigne un système utilisé pour la diffusion de routine, le page par zone, la signalisation d’alarmes et la communication vocale d’urgence.
Les plates-formes offshore comportent des zones dangereuses, des zones opérationnelles étendues et un fort bruit de fond. Un système PAGA garantit que les instructions et les alarmes peuvent être transmis clairement et rapidement sur l’ensemble du site.
Oui. Une solution moderne peut être intégrée avec la téléphonie SIP, les téléphones industriels, les plates-formes de dispatch, la détection d’incendie, la détection de gaz, la CCTV et d’autres systèmes liés à la sécurité.
Oui. Les mêmes principes de communication s’appliquent à de nombreux types de navires, notamment les navires de soutien, les navires de service offshore, les navires de cargaison et d’autres actifs maritimes nécessitant une couverture fiable de page et d’alarmes d’urgence.
