Les téléphones antidéflagrants sont utilisés là où des appareils de communication ordinaires peuvent créer un risque inacceptable. Raffineries, stations-service, usines pétrochimiques, entrepôts chimiques, plateformes offshore, mines, tunnels, zones de traitement des céréales, installations de peinture, centrales électriques et autres zones industrielles dangereuses peuvent contenir des gaz, vapeurs, brouillards inflammables, poussières combustibles ou d’autres atmosphères explosives. Dans ces environnements, l’équipement doit communiquer sans devenir une source d’inflammation.
Le principe de conception consiste à maîtriser la relation entre l’équipement électrique et l’atmosphère dangereuse qui l’entoure. Un téléphone peut comporter interrupteurs, circuits de sonnerie, microphones, haut-parleurs, bornes, cartes électroniques, câblage du combiné et interfaces de communication. Une étincelle, une surface chaude, un arc, une connexion desserrée ou un échauffement anormal peuvent devenir dangereux au contact d’une atmosphère combustible. Une structure adaptée gère ces risques par la résistance de l’enveloppe, le confinement des flammes, l’étanchéité, la maîtrise thermique, la protection des câbles, le choix des matériaux et la discipline d’installation.
Dans les projets de communication industrielle, cette structure n’est pas un simple habillage décoratif : elle participe directement à la fonction de sécurité. Un téléphone antidéflagrant correctement conçu doit conserver sa fonction de communication tout en respectant la logique de protection exigée sur le site. Becke Telcom EX-BH621 constitue un exemple de téléphone de terrain pour zone dangereuse pouvant être envisagé lorsqu’un projet exige une communication vocale fixe dans un environnement industriel sévère. Le choix final doit néanmoins correspondre au classement de zone, à la méthode d’installation et aux besoins d’intégration.

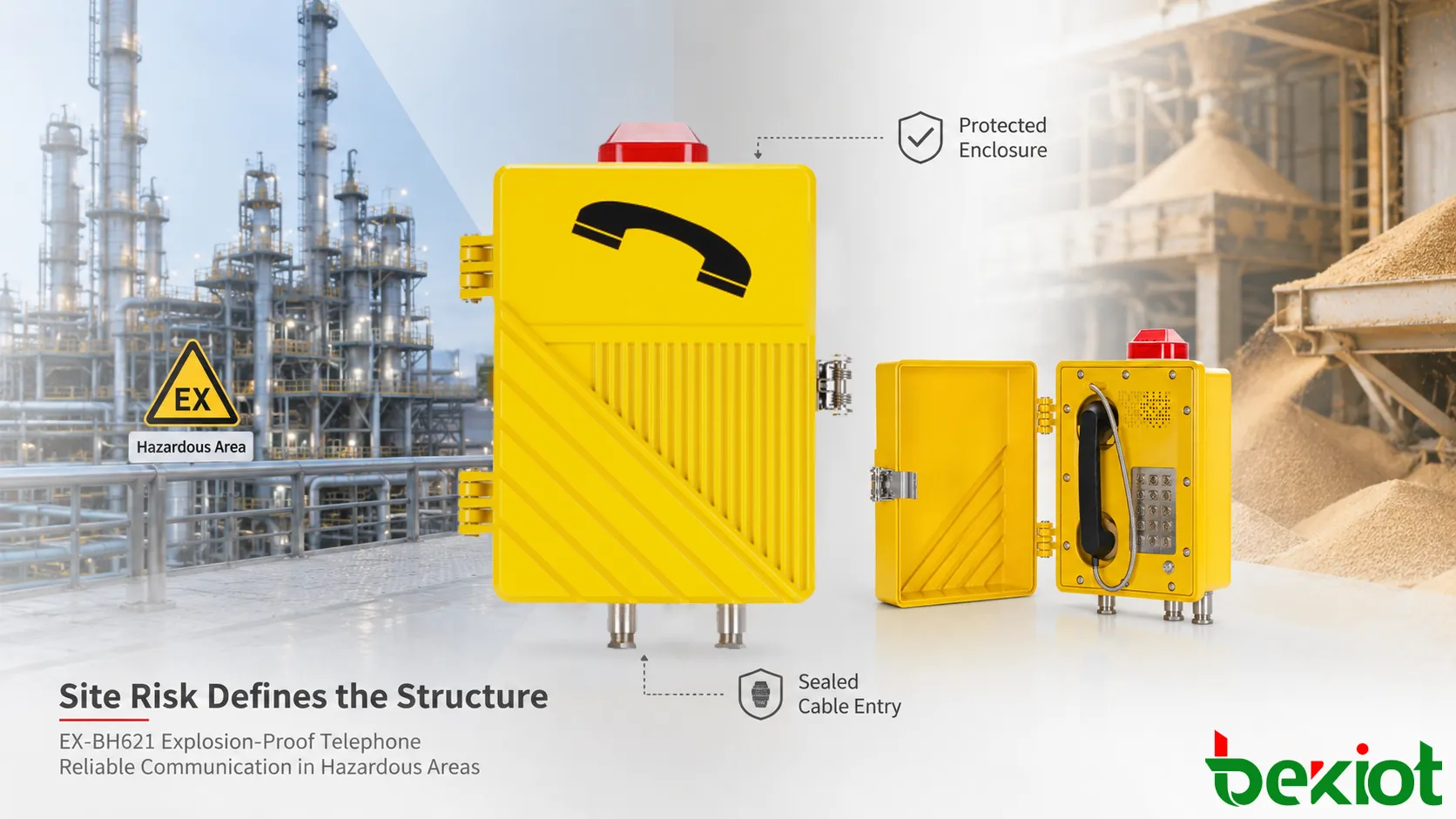

Le risque du site définit la structure
La conception commence par l’environnement de risque. L’ingénieur doit déterminer si le lieu peut contenir gaz, vapeur, poussière ou fibres inflammables, à quelle fréquence l’atmosphère dangereuse peut apparaître et quelles substances peuvent être présentes. La structure requise dans une zone de procédé pétrochimique peut différer de celle d’une installation céréalière poussiéreuse, d’un tunnel, d’un atelier de matériaux de batterie ou d’une zone de chargement offshore.
Le modèle de risque de base repose généralement sur trois éléments : combustible, oxygène et source d’inflammation. Un téléphone ne peut pas éliminer tous les combustibles d’un site industriel ni retirer l’air de l’environnement. Sa conception structurelle vise donc à contrôler les sources d’inflammation et à empêcher qu’une défaillance interne n’enflamme l’atmosphère extérieure.
Ce principe concerne chaque partie du produit. L’enveloppe ne doit pas se fissurer facilement. L’entrée de câble ne doit pas laisser passer librement gaz ou poussières. Le bouton et le contact de raccrochage ne doivent pas exposer d’étincelles dangereuses. Les ouvertures du haut-parleur et du microphone ne doivent pas devenir des points faibles. Le circuit interne doit être organisé pour que le fonctionnement normal et les défauts prévisibles ne produisent aucun effet dangereux à l’extérieur.
Puisque le risque vient du site, une structure antidéflagrante ne doit jamais être choisie uniquement sur son apparence. Une enveloppe métallique visiblement robuste n’est pas automatiquement adaptée. L’appareil doit correspondre aux conditions de la zone dangereuse et au mode de protection exigé par le projet.
Les méthodes de protection contrôlent l’inflammation
Les sources d’inflammation doivent être maîtrisées
Le principe central est le contrôle de l’inflammation. Un téléphone semble être un appareil de faible puissance, mais il contient des contacts électriques, circuits de signalisation, circuits de sonnerie, composants audio, modules réseau et bornes. En fonctionnement normal, ces éléments peuvent commuter, chauffer, vibrer ou transporter du courant ; en situation anormale, ils peuvent se court-circuiter, se desserrer, surchauffer ou produire des étincelles.
La structure antidéflagrante réduit la possibilité que ces phénomènes internes enflamment l’atmosphère extérieure. Les méthodes de protection agissent de différentes façons. Certaines confinent une explosion interne et empêchent la propagation de la flamme. D’autres limitent l’énergie électrique pour empêcher l’inflammation dans des conditions définies. D’autres encore empêchent les substances dangereuses d’atteindre les parties critiques ou augmentent isolation, distances et sécurité mécanique pour réduire les défauts.
Pour un téléphone, le principe structurel doit aussi préserver l’usage. L’utilisateur a toujours besoin d’un combiné, microphone, haut-parleur, bouton d’appel, clavier, étiquette, contact de raccrochage et raccordement de câble. Chaque élément accessible doit fonctionner sans affaiblir le concept de sécurité. Un bouton pratique mais mal étanché peut créer un risque. Une ouverture de haut-parleur puissante mais non protégée peut compromettre l’enveloppe. Une entrée de câble facile à câbler mais inadaptée à la zone peut compromettre toute l’installation.
Le confinement dépend de joints contrôlés
Pour de nombreuses enveloppes antidéflagrantes, le confinement est un principe majeur. Si une inflammation se produit à l’intérieur d’une enveloppe protégée, la structure doit supporter la pression et empêcher que la flamme ne s’échappe de manière à enflammer l’atmosphère extérieure. C’est pourquoi la résistance de l’enveloppe, l’ajustement du couvercle, la conception des joints, l’engagement des vis, l’épaisseur des parois et la géométrie des joints pare-flamme sont essentiels.
Un joint pare-flamme n’est pas un espace laissé au hasard. Il s’agit d’un joint ou d’un passage aux dimensions précisément contrôlées, conçu pour refroidir les gaz chauds et empêcher la transmission de la flamme vers l’atmosphère extérieure. La qualité de surface, la longueur, le jeu, le serrage et la protection contre la corrosion déterminent son efficacité. Un couvercle desserré, un joint endommagé ou une surface peinte, rayée, percée ou contaminée de manière incorrecte peut affaiblir la protection.
Pour un téléphone, la conception des joints pare-flamme peut être plus complexe que celle d’un simple boîtier étanche, car l’équipement nécessite des interactions utilisateur et des passages acoustiques. Le support du combiné, les joints de couvercle, la chambre à bornes, la zone d’entrée de câble, la structure du haut-parleur et le capot de maintenance peuvent tous exiger une conception mécanique précise. Le produit doit permettre la maintenance tout en préservant le joint contrôlé après remontage.
L’étanchéité éloigne les dangers
L’étanchéité constitue un autre principe structurel. Gaz dangereux, vapeurs, poussières, humidité, brouillard salin, produits de nettoyage et air corrosif peuvent pénétrer par les points faibles. Presse-étoupes, joints de couvercle, ouvertures de microphone, passages acoustiques, zones de clavier, contacts de raccrochage, dispositifs de drainage et interfaces de montage doivent être étudiés avec soin.
Dans les atmosphères gazeuses, l’étanchéité peut, selon le mode de protection, limiter la circulation non contrôlée de mélanges inflammables vers les zones sensibles. Dans les environnements poussiéreux, elle est particulièrement importante : les couches de poussières combustibles peuvent s’accumuler, gêner la dissipation thermique, contaminer les contacts et créer un risque d’inflammation. Les structures étanches ou protégées contre la poussière doivent empêcher une pénétration dangereuse tout en conservant une bonne qualité de communication.
L’étanchéité favorise également la fiabilité à long terme. L’eau, le brouillard d’huile, les vapeurs chimiques ou l’accumulation de poussières peuvent endommager les circuits et dégrader la qualité audio. Un téléphone souvent en panne devient un problème de sécurité, car la communication d’urgence n’est plus disponible. L’étanchéité structurelle protège donc à la fois la performance antidéflagrante et le service de communication.
Les matériaux et l’acoustique doivent résister
Les circuits doivent rester sûrs
La structure antidéflagrante n’est pas uniquement mécanique. La conception électrique interne fait partie du principe de sécurité. Les circuits doivent être organisés pour réduire le risque d’étincelles, limiter l’échauffement anormal, maintenir une isolation suffisante et protéger contre les courts-circuits ou connexions desserrées. La structure et le circuit doivent se compléter.
Les circuits téléphoniques peuvent inclure tension de sonnerie, amplification audio, électronique réseau SIP, interfaces de ligne analogique, relais, voyants, claviers, contacts de raccrochage et entrées d’alimentation. Chaque partie doit être évaluée selon le mode de protection. Les circuits de forte énergie peuvent nécessiter une meilleure isolation ou une protection d’enveloppe renforcée ; même les chemins de faible énergie doivent être correctement séparés et raccordés sur des bornes sûres.
La maîtrise de la température est particulièrement importante. Les surfaces externes ne doivent pas dépasser la classe de température autorisée sur le site. Les composants internes générant de la chaleur doivent être placés et gérés de manière à ne pas devenir une source d’inflammation. Le matériau de l’enveloppe, sa surface, la conduction thermique, la consommation électrique et la température ambiante influencent le résultat.
La protection électrique peut aussi comprendre protection contre les surtensions, mise à la terre, liaison équipotentielle, fusibles ou limitation de courant et connexions de bornes stables. Dans les zones industrielles extérieures, foudre, surtensions de commutation, longs câbles et différences de potentiel de terre peuvent endommager les équipements. Un circuit détérioré peut créer une panne ou un risque ; la robustesse électrique soutient donc la structure antidéflagrante.

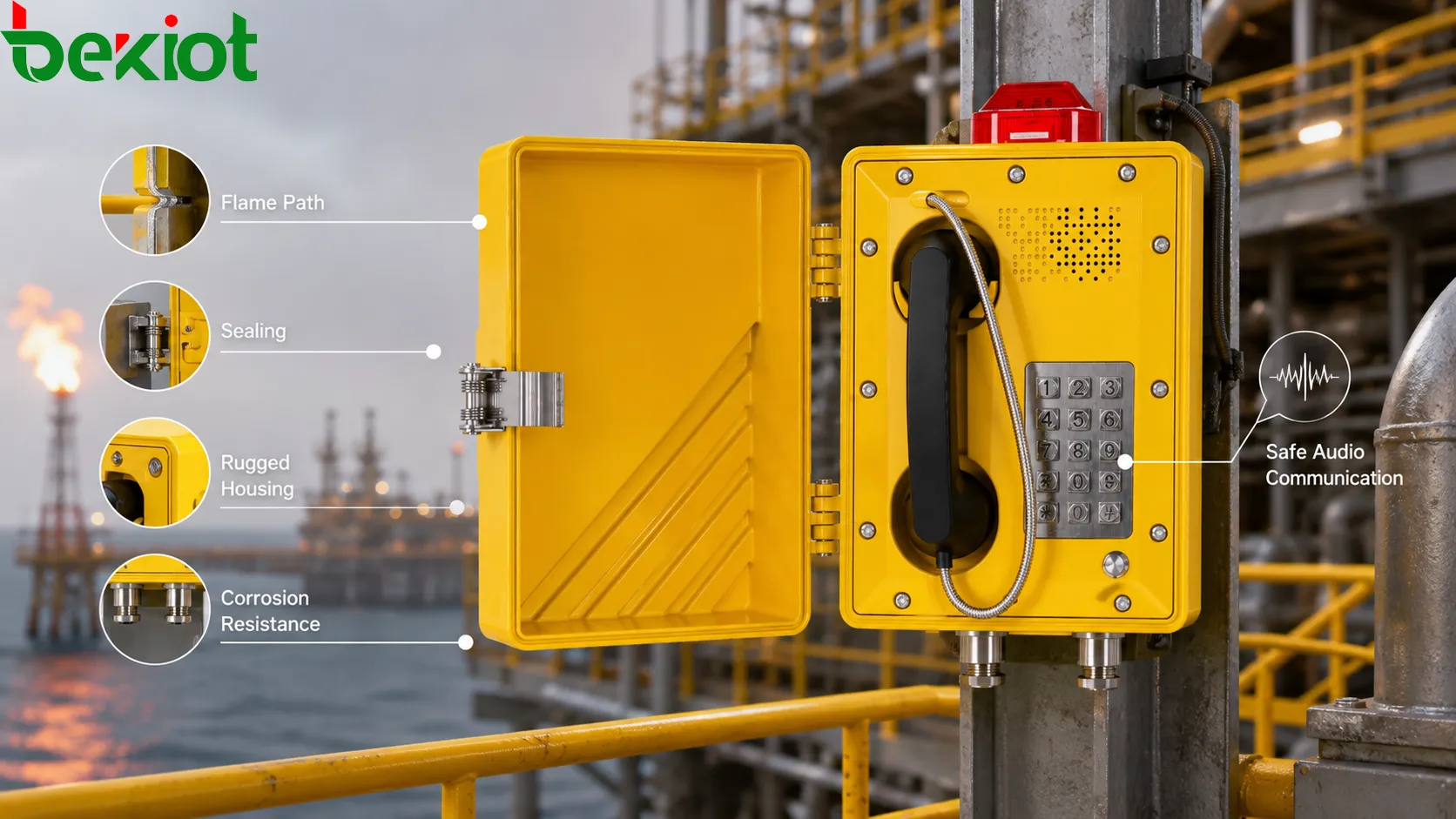

Les matériaux doivent résister au site
Le choix des matériaux est au cœur de la conception structurelle. Les sites industriels dangereux présentent souvent gaz corrosifs, brouillard salin, huile, rayonnement ultraviolet, poussières, vibrations, chocs mécaniques, variations de température et produits chimiques de nettoyage. L’enveloppe doit conserver dans le temps sa forme protectrice, la précision de ses joints, la qualité de son étanchéité et la stabilité du montage.
Les métaux employés doivent offrir résistance, stabilité dimensionnelle et tenue aux conditions du site. Les traitements de surface peuvent réduire la corrosion, mais ne doivent pas endommager les joints pare-flamme ni les surfaces critiques. Les pièces non métalliques doivent être évaluées pour leur résistance mécanique, vieillissement, risque électrostatique, tenue thermique et compatibilité environnementale.
Le combiné, le cordon, les boutons, les étiquettes, les joints et les entrées de câble sont tout aussi importants. Ils sont fréquemment manipulés et exposés au milieu. Un combiné fissuré, un joint durci, un bouton desserré ou un presse-étoupe corrodé peuvent faire perdre au produit sa fiabilité ou son intégrité de sécurité. Une structure n’est jamais plus robuste que son détail le plus vulnérable.
En extérieur ou en environnement marin, la résistance aux intempéries devient encore plus importante. Pluie, humidité, air salin et soleil dégradent progressivement les matériaux inadaptés. Dans les usines chimiques, la résistance à la corrosion peut être décisive ; dans les mines ou l’industrie lourde, la résistance aux chocs et à la poussière peut compter davantage. Le principe de conception doit suivre l’environnement au lieu de supposer qu’un matériau convient partout.
Le son doit rester clairement transmissible
Un téléphone se distingue de nombreux autres appareils antidéflagrants parce qu’il doit transmettre du son. L’utilisateur parle dans un microphone et entend son interlocuteur au combiné ou au haut-parleur. La structure doit donc permettre la transmission de la voix sans ouvrir de passage dangereux vers l’atmosphère.
La conception du microphone et du haut-parleur exige une protection acoustique soigneuse. Si la structure bloque trop le son, la parole devient étouffée et la communication d’urgence peut échouer. Si le passage acoustique est trop ouvert, le concept d’enveloppe peut être affaibli. Une bonne conception utilise canaux protégés, membranes adaptées, ouvertures contrôlées et combiné robuste pour équilibrer clarté et sécurité.
Les conditions de bruit influencent également la structure. Les téléphones antidéflagrants sont souvent installés près de pompes, compresseurs, générateurs, convoyeurs, ventilateurs, véhicules et alarmes. La forme du combiné, la position du microphone, le niveau du récepteur et la disposition de l’enveloppe doivent préserver l’intelligibilité. En zone très bruyante, un combiné à prise de parole rapprochée améliore le rapport signal/bruit.
La fiabilité acoustique doit persister après une longue utilisation. Poussière, humidité, huile, corrosion ou chocs peuvent obstruer les ouvertures du microphone ou les passages du haut-parleur. La maintenance doit vérifier la clarté audio et pas seulement l’aspect visuel. Un téléphone structurellement intact mais acoustiquement inutilisable ne peut pas assurer efficacement une communication de sécurité.
Les entrées de câble exigent de la rigueur
L’entrée de câble est l’une des parties les plus importantes de l’installation. Les câbles de communication, d’alimentation, de réseau, les conducteurs de terre et les lignes externes de haut-parleur ou de relais traversent la limite de l’enveloppe. Si cette limite est mal conçue ou mal installée, la protection peut être compromise.
Les presse-étoupes, entrées de conduit, raccords d’étanchéité, chambres à bornes, dispositifs anti-traction et points de terre doivent correspondre aux exigences de la zone dangereuse. L’entrée doit empêcher qu’une traction mécanique n’endommage les bornes internes et contribuer au maintien de l’étanchéité, du confinement de flamme, de la protection contre la poussière et de la résistance environnementale.
Le choix du bon câble est également essentiel. Les sites extérieurs, chimiques, marins, souterrains ou à haute température peuvent nécessiter des gaines et protections particulières. Si le câble vieillit, se fissure ou laisse migrer l’humidité, le téléphone peut tomber en panne même si l’enveloppe est bien conçue. Le câblage doit donc être considéré comme partie intégrante de la structure antidéflagrante.
Les modifications sur site représentent un risque fréquent. Percer des trous supplémentaires, remplacer des presse-étoupes certifiés par des raccords ordinaires, utiliser des bouchons desserrés ou mal obturer les entrées inutilisées peut réduire la sécurité. L’installation doit suivre les méthodes approuvées et toute modification doit être examinée par du personnel qualifié.
Cette partie est aussi étroitement liée à la fiabilité du service. Un presse-étoupe desserré peut affaiblir la protection et provoquer des communications intermittentes, des infiltrations d’eau, du bruit de ligne, de la corrosion ou des dommages aux bornes. Sur les téléphones analogiques, l’état du câble influence sonnerie, niveau vocal et stabilité de ligne ; sur les appareils SIP ou IP, il influence enregistrement réseau, alimentation PoE, transmission des paquets et état en ligne.
Dans les projets de zones dangereuses, les entrées de câble doivent être clairement documentées. Le dossier d’installation doit préciser type de câble, type de presse-étoupe, méthode d’étanchéité, point de terre, traitement des entrées inutilisées et résultat d’inspection. Cela sécurise la maintenance future et évite de négliger les modifications non autorisées.

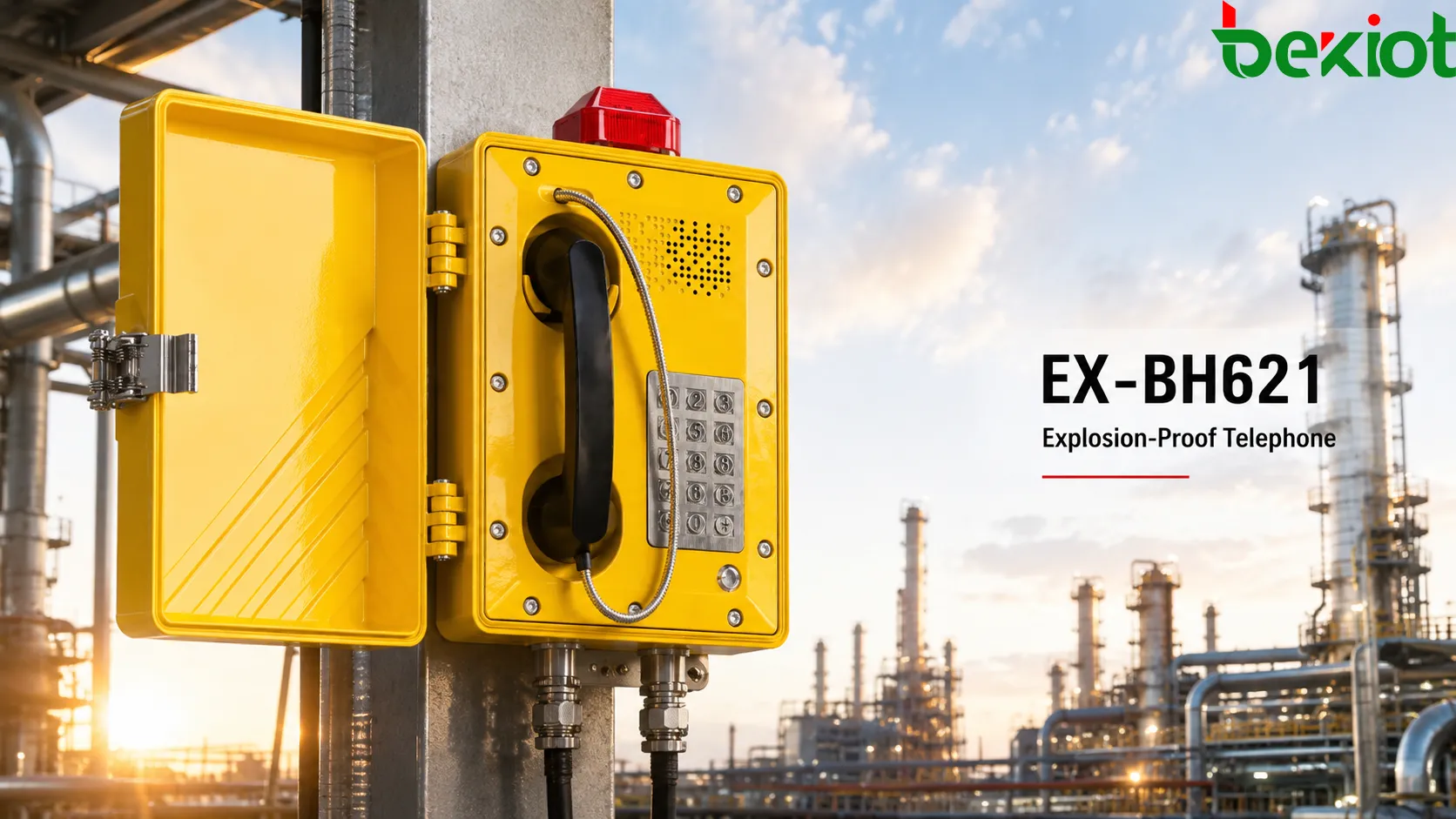

L’installation complète le système
Le montage influence la sécurité et l’usage
Un téléphone antidéflagrant n’est complet qu’après une installation correcte. Même un produit bien conçu peut perdre sa valeur protectrice si le couvercle n’est pas serré, le joint est endommagé, le presse-étoupe est incorrect, la terre manque ou l’enveloppe est montée au-delà de son classement environnemental. L’installation fait partie de la chaîne de sécurité.
Le montage doit soutenir à la fois sécurité et utilisation. Le téléphone doit être accessible en cas d’urgence, suffisamment visible pour être trouvé rapidement et, si possible, protégé des chocs directs. Il ne doit pas être installé dans une zone où l’eau s’accumule, où les câbles sont tirés, où les projections chimiques sont permanentes ou où l’utilisateur ne peut pas se tenir et parler en sécurité.
La mise à la terre et la liaison équipotentielle doivent suivre le projet. Une mauvaise terre augmente le risque de surtension, le bruit électrique et les problèmes de sécurité. Dans les systèmes de communication, elle influence aussi la stabilité audio et la protection des équipements. La structure mécanique, les blindages, les parafoudres et le plan de terre de la plateforme doivent être coordonnés.
L’intégration rend les appels réellement utiles
Les téléphones antidéflagrants sont souvent raccordés à des systèmes de communication plus vastes : centraux analogiques, plateformes SIP, systèmes IP PBX, consoles de dispatching, sonorisation, appels d’urgence, plateformes d’alarme ou systèmes d’enregistrement. La structure protège le terminal de terrain ; l’intégration protège la continuité de la communication.
Pour les appareils SIP ou IP, il faut vérifier stabilité du réseau, conception PoE ou alimentation, état d’enregistrement, codecs et routage de plateforme. Pour les appareils analogiques, tension de ligne, courant de boucle, sonnerie, distance de câble et protection contre les surtensions sont importants. Le téléphone doit rester joignable au moment où les travailleurs en ont besoin.
Dans les environnements d’urgence, le téléphone peut également déclencher ou soutenir les scénarios d’alarme. Un appel provenant d’une zone dangereuse peut devoir afficher l’emplacement, enregistrer l’audio, avertir la salle de contrôle ou se relier aux systèmes vidéo et de dispatching. La conception structurelle permet au terminal d’exister en sécurité sur le terrain ; la conception système garantit une réponse utile.
Becke Telcom EX-BH621 peut être positionné comme point de communication de terrain dans ce type d’intégration, notamment lorsque communication en zone dangereuse, enveloppe robuste et accès vocal opérationnel doivent fonctionner ensemble. Le projet doit encore vérifier que la version choisie, le mode de câblage et l’interface de plateforme correspondent au site réel.
Les essais confirment l’état de préparation
Les essais et inspections sont nécessaires car la performance antidéflagrante dépend de détails invisibles à distance. L’enveloppe peut sembler solide, mais le joint du couvercle, le presse-étoupe, le joint d’étanchéité, le couple des vis, le point de terre et le câblage interne doivent également être corrects. L’inspection de terrain confirme que le principe structurel reste intact après l’installation.
Les essais fonctionnels doivent inclure établissement de l’appel, sonnerie, clarté audio, fonctionnement du combiné, réponse des boutons, stabilité de ligne, sortie haut-parleur et communication avec la salle de contrôle. L’inspection de sécurité doit vérifier l’enveloppe, les raccords d’entrée, les joints, fixations, corrosion, dommages de surface et lisibilité des étiquettes. Pour un équipement réseau, l’enregistrement et la supervision doivent aussi être contrôlés.
L’inspection périodique est importante parce que les sites dangereux évoluent. Les vibrations desserrent les raccords, la corrosion attaque les surfaces, la poussière s’accumule autour des ouvertures, les travaux de maintenance perturbent les entrées de câble et l’exposition extérieure vieillit joints ou étiquettes. Un appareil sûr à la mise en service peut nécessiter une intervention plusieurs années plus tard.
Les essais doivent également couvrir le scénario d’urgence. Si le téléphone fait partie d’un plan de communication de sécurité, il faut confirmer qui répond, si l’emplacement s’affiche correctement, si l’audio est enregistré lorsque nécessaire et si les procédures de réponse sont claires. La sécurité structurelle et la disponibilité de communication doivent être examinées ensemble.
Les mauvaises modifications affaiblissent la protection
Une erreur fréquente consiste à croire que tout téléphone métallique lourd est antidéflagrant. Une véritable conception repose sur des principes de protection approuvés, des joints contrôlés, des matériaux adaptés, des entrées de câble correctes, la sécurité électrique et une installation conforme. Un téléphone industriel robuste n’est pas automatiquement adapté à une zone dangereuse.
Une autre erreur est la modification de l’enveloppe sur site. Percer, changer les presse-étoupes, remplacer les fixations, peindre les joints pare-flamme, utiliser de mauvais bouchons ou réparer des pièces sans examen approprié peut compromettre la protection. La commodité sur site ne doit jamais primer sur la conception de sécurité.
Une maintenance insuffisante représente également un risque. Corrosion, vis manquantes, combinés fissurés, cordons endommagés, couvercles desserrés, ouvertures acoustiques obstruées et infiltrations d’eau peuvent affaiblir progressivement le téléphone. L’inspection régulière doit faire partie de la gestion de la sécurité.
Une quatrième erreur consiste à ignorer le classement. Un téléphone adapté à une zone dangereuse peut ne pas l’être à une autre. Groupe de gaz, condition de poussière, classe de température, température ambiante, niveau de corrosion et méthode d’installation influencent le choix. L’équipement doit correspondre au risque précis.
La sélection doit être systématique
La sélection doit suivre une procédure systématique. Premièrement, identifier les conditions de zone : type de gaz ou poussière, classement en zone ou division, température ambiante, corrosion et environnement d’installation. Deuxièmement, définir le besoin de communication : analogique ou SIP, ligne directe ou clavier, combiné ou mains libres, sonnerie, sortie haut-parleur, enregistrement, liaison dispatching et alarme.
Troisièmement, vérifier l’adéquation structurelle. Enveloppe, entrées, montage, matériau, niveau de protection, conception acoustique et accès de maintenance doivent correspondre au lieu. Quatrièmement, évaluer l’alimentation et le câblage. Les longues distances, parcours extérieurs, exposition à la foudre, commutateurs réseau et plans de terre doivent être intégrés.
Cinquièmement, planifier la maintenance avant l’installation. Les techniciens doivent savoir inspecter l’enveloppe, nettoyer l’appareil, tester l’audio, vérifier les presse-étoupes, contrôler la terre et confirmer la connexion à la plateforme. Une bonne sélection comprend la gestion du cycle de vie, pas seulement l’achat.
Pour les projets envisageant Becke Telcom EX-BH621, la même démarche systématique doit être appliquée. Le modèle peut être évalué dans une solution de communication pour zone dangereuse, mais la configuration finale doit refléter les conditions réelles, les exigences de sécurité et l’architecture de communication.
Questions fréquentes
Que signifie une structure antidéflagrante pour un téléphone ?
Cela signifie que le téléphone est conçu pour maîtriser les risques d’inflammation au moyen de la protection de l’enveloppe, des joints pare-flamme, des entrées de câble étanches, de circuits sûrs, de matériaux adaptés et de méthodes d’installation correctes.
Un téléphone étanche est-il équivalent à un téléphone antidéflagrant ?
Non. L’étanchéité protège principalement contre l’eau. La conception antidéflagrante traite le risque d’inflammation dans les atmosphères dangereuses. Un appareil peut être étanche sans convenir aux gaz ou poussières explosifs.
Pourquoi les presse-étoupes sont-ils importants ?
Les presse-étoupes protègent la limite de l’enveloppe à l’endroit où les câbles pénètrent. Des presse-étoupes incorrects, des raccords desserrés ou des entrées inutilisées peuvent compromettre étanchéité, protection mécanique et performance antidéflagrante.
Peut-on modifier l’enveloppe sur site ?
Les modifications sur site doivent être évitées sauf examen et approbation par du personnel qualifié. Le perçage, le remplacement de raccords ou fixations et l’endommagement des joints pare-flamme affaiblissent la structure.
Que faut-il vérifier pendant la maintenance ?
La maintenance doit vérifier l’état de l’enveloppe, les vis, joints de couvercle, entrées de câble, terre, corrosion, combiné, microphone, haut-parleur, étiquettes, fonction de communication et connectivité système.
Notes finales pour les projets
Le principe de conception d’un téléphone antidéflagrant consiste à contrôler le risque d’inflammation tout en préservant une communication fiable. La structure doit protéger les parties électriques, gérer les dangers liés aux flammes ou à l’énergie, résister aux milieux sévères, maintenir des entrées étanches et contrôlées, assurer un son clair et rester maintenable grâce à une installation et une inspection correctes.
Une bonne conception antidéflagrante ne se résume pas à une seule caractéristique. Elle résulte de détails coordonnés : résistance de l’enveloppe, précision des joints pare-flamme, durabilité des matériaux, sécurité électrique, maîtrise thermique, protection acoustique, conception des entrées, terre, montage, maintenance et intégration. Négliger un seul point peut réduire sécurité et fiabilité.
Pour les sites industriels dangereux nécessitant une communication fixe, Becke Telcom propose le téléphone antidéflagrant EX-BH621 comme option lorsque structure robuste, conception orientée sécurité et accès vocal fiable sont essentiels. La solution doit être choisie après examen du classement de zone, des conditions d’installation, de la plateforme de communication, du câblage et du plan de maintenance à long terme.
