L’achèvement de l’installation d’un téléphone antidéflagrant ne signifie pas automatiquement que le point de communication est prêt à être réceptionné. Un téléphone solidement fixé au mur, affiché en ligne sur le réseau et produisant du son lorsque l’on décroche le combiné confirme uniquement que certaines conditions de base fonctionnent. Dans les usines chimiques, les installations pétrolières et gazières, les mines, les terminaux de stockage et autres zones dangereuses, une réception correcte sur site doit également confirmer que l’installation, le câblage, les appels réels, le routage d’urgence et l’intégration du système fonctionnent conformément à la conception.

L’objectif de ces essais n’est pas de refaire la certification antidéflagrante du produit. Il s’agit de vérifier que l’installation sur site et la configuration du système n’ont pas compromis les conditions d’installation prévues, tout en confirmant que le téléphone peut être localisé, utilisé et entendu clairement dans l’environnement réel de travail, et que les appels d’urgence atteignent la bonne destination. Les essais après installation doivent donc aller au-delà d’un simple test de numérotation et de connexion et suivre une procédure structurée couvrant l’inspection de l’installation, les contrôles de communication, les essais vocaux sur site, les essais du chemin d’appel d’urgence, les essais d’intégration et la vérification en conditions anormales.

Pourquoi faut-il contrôler l’installation avant de passer le premier appel d’essai ?

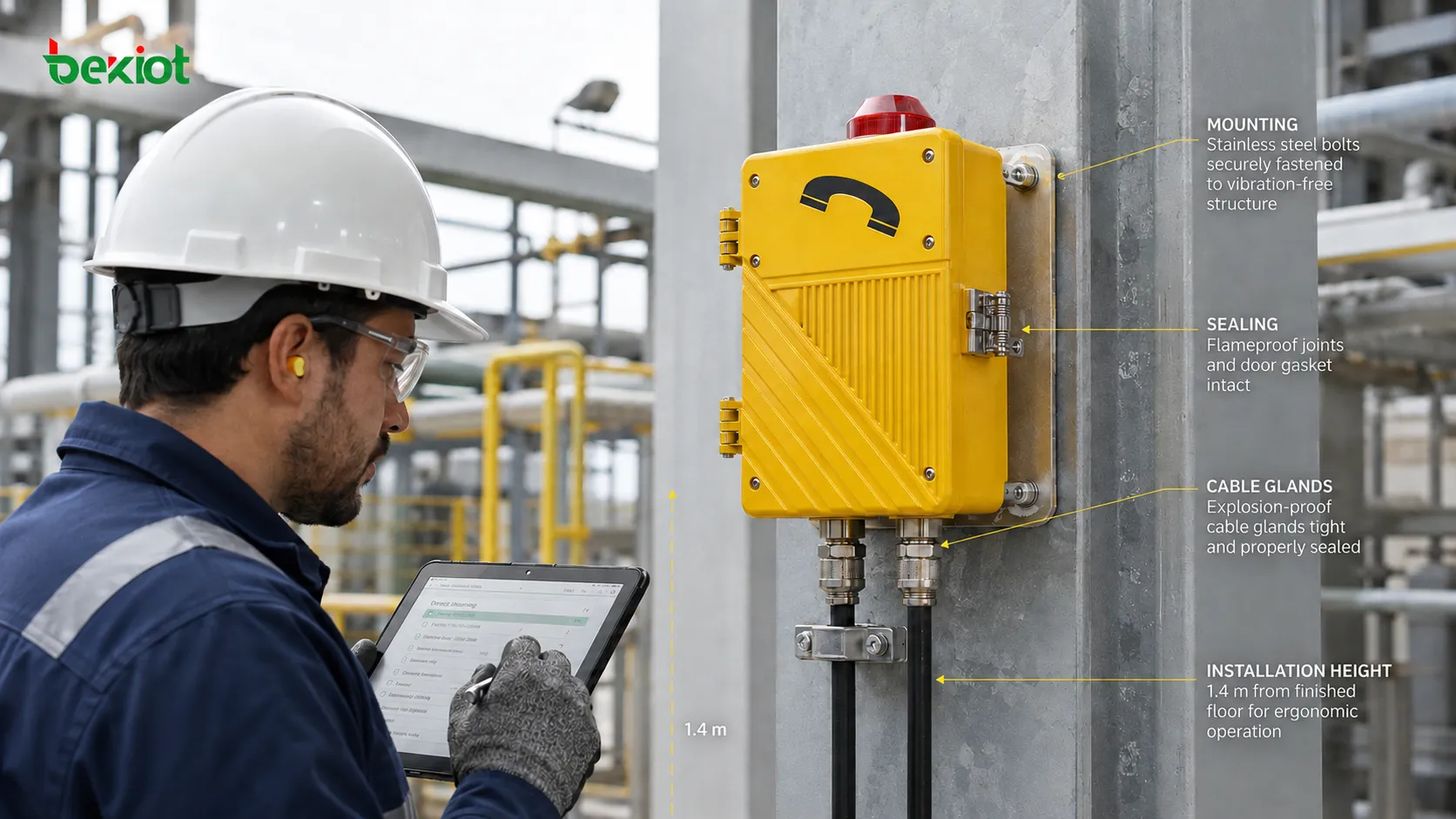

La réception sur site doit normalement commencer par l’installation physique et l’état de l’équipement. Si l’installation elle-même est incorrecte, un téléphone qui fonctionne temporairement ne peut pas être considéré comme prêt pour un service durable. Vérifiez d’abord que l’appareil est solidement fixé et que le mur, le poteau ou la structure de support ne présente aucun jeu évident. L’orientation de montage doit respecter la conception du projet et les exigences du produit. La hauteur d’installation doit également être évaluée du point de vue de l’utilisateur, notamment lorsque le personnel porte des gants, des vêtements de protection ou doit atteindre rapidement un bouton d’urgence. L’ergonomie est souvent négligée lors de la réception, ce qui peut compliquer inutilement une utilisation en situation d’urgence.

Les entrées de câble constituent un autre point de contrôle important. Vérifiez les presse-étoupes, les éléments d’étanchéité et les obturateurs des entrées inutilisées afin de détecter tout desserrage, dommage ou montage incorrect. Les câbles exposés ne doivent pas rester soumis à une traction ou une compression permanente, ni être placés dans des zones où ils risquent d’être heurtés par des machines. Les plaques signalétiques, marquages antidéflagrants et étiquettes d’avertissement doivent également rester clairement visibles. Tout dommage au boîtier, élément de fixation manquant, défaut d’étanchéité ou modification des entrées de câble constaté pendant l’installation doit être corrigé avant les essais fonctionnels. Certains des problèmes de réception les plus graves se cachent dans des zones qui paraissent normales, par exemple un presse-étoupe serré avec une bague d’étanchéité déplacée ou une connexion de terre desserrée. Ces défauts peuvent ne pas apparaître lors d’un appel d’essai, mais provoquer plus tard des problèmes de fiabilité.

Jusqu’où faut-il vérifier l’alimentation, le câblage et l’enregistrement SIP ?

Après validation de l’installation physique, l’étape suivante consiste à confirmer les conditions de communication de base. Les contrôles exacts dépendent du type de téléphone, SIP ou analogique. Pour un téléphone antidéflagrant SIP, vérifiez qu’il a reçu la bonne adresse IP, que le réseau est accessible, que l’alimentation PoE ou locale est stable, que le compte SIP s’enregistre correctement et que le port du commutateur, le VLAN et les politiques réseau associées correspondent à la conception du projet.

Voir le statut « Online » sur la plateforme de gestion ne suffit pas. Un enregistrement réussi confirme seulement qu’une communication de base a été établie entre le terminal et le serveur SIP. Il ne prouve pas que le routage des numéros, les médias bidirectionnels ou les fonctions réelles du service fonctionnent correctement. Dans les déploiements industriels, un téléphone SIP peut s’enregistrer normalement tout en renvoyant « 404 Not Found » ou en expirant lors d’un appel en raison d’un plan de numérotation incorrect, de préfixes de numéro appelé ou d’une table de routage mal configurée. L’enregistrement n’est donc que la première étape et doit être suivi d’appels réels.

Pour les téléphones antidéflagrants analogiques, vérifiez les connexions de ligne, l’alimentation de ligne, la numérotation, la sonnerie et la connectivité avec le PBX, la passerelle analogique ou tout autre équipement de commutation. Les longues lignes analogiques nécessitent également une attention particulière à la polarité, à l’adaptation d’impédance et à l’atténuation, car les pertes de signal sur de grandes longueurs de câble peuvent dégrader la qualité des appels.

Lorsqu’un projet comporte plusieurs téléphones, cette étape est également appropriée pour vérifier la correspondance entre les identifiants d’équipement, les numéros de téléphone et les emplacements physiques. Un problème fréquent sur le terrain est qu’un téléphone fonctionne correctement mais soit associé au mauvais emplacement ou au mauvais numéro dans le système de gestion. En cas d’urgence, cette incohérence peut retarder l’identification du point d’appel par l’opérateur. Il convient donc de tenir un tableau de correspondance appareil-numéro-emplacement et de le vérifier élément par élément lors de la réception.

Pourquoi les essais d’appel doivent-ils être effectués dans les deux sens ?

La réception d’un téléphone est souvent réduite à « passer un appel depuis le terrain et vérifier qu’il aboutit ». Cela ne teste qu’une partie du chemin d’appel. Une procédure plus complète doit vérifier à la fois les appels sortants depuis le terrain et les appels entrants depuis la salle de contrôle.

• Passez un appel sortant depuis le téléphone antidéflagrant vers la salle de contrôle ou la console de dispatch ;

• Appelez le téléphone de terrain depuis la console de dispatch ;

• Vérifiez que la sonnerie et toute indication sonore ou visuelle externe fonctionnent correctement ;

• Vérifiez le fonctionnement fiable du décrochage, du raccrochage et du clavier ;

• Confirmez une transmission vocale bidirectionnelle claire ;

• Vérifiez que le bon numéro de téléphone et le bon emplacement de terrain sont affichés.

Si le système traverse un IP PBX, un SBC, une passerelle vocale ou plusieurs zones réseau, vérifiez que le chemin média réel ne présente pas d’audio unidirectionnel, d’absence de son, de retard excessif ou d’interruptions d’appel. Avec les téléphones SIP, la réussite de la signalisation et celle du transport média sont deux sujets distincts. Un appareil peut s’enregistrer normalement et envoyer correctement un INVITE, mais des problèmes de routage RTP, de NAT, d’ACL ou de chemin média peuvent encore produire un appel connecté sans audio exploitable. La réception doit donc se fonder sur les performances réelles de la voix bidirectionnelle. Au moins trois essais d’appels entrants et sortants sont recommandés, de préférence avec des utilisateurs différents afin de réduire le biais lié à la perception individuelle.

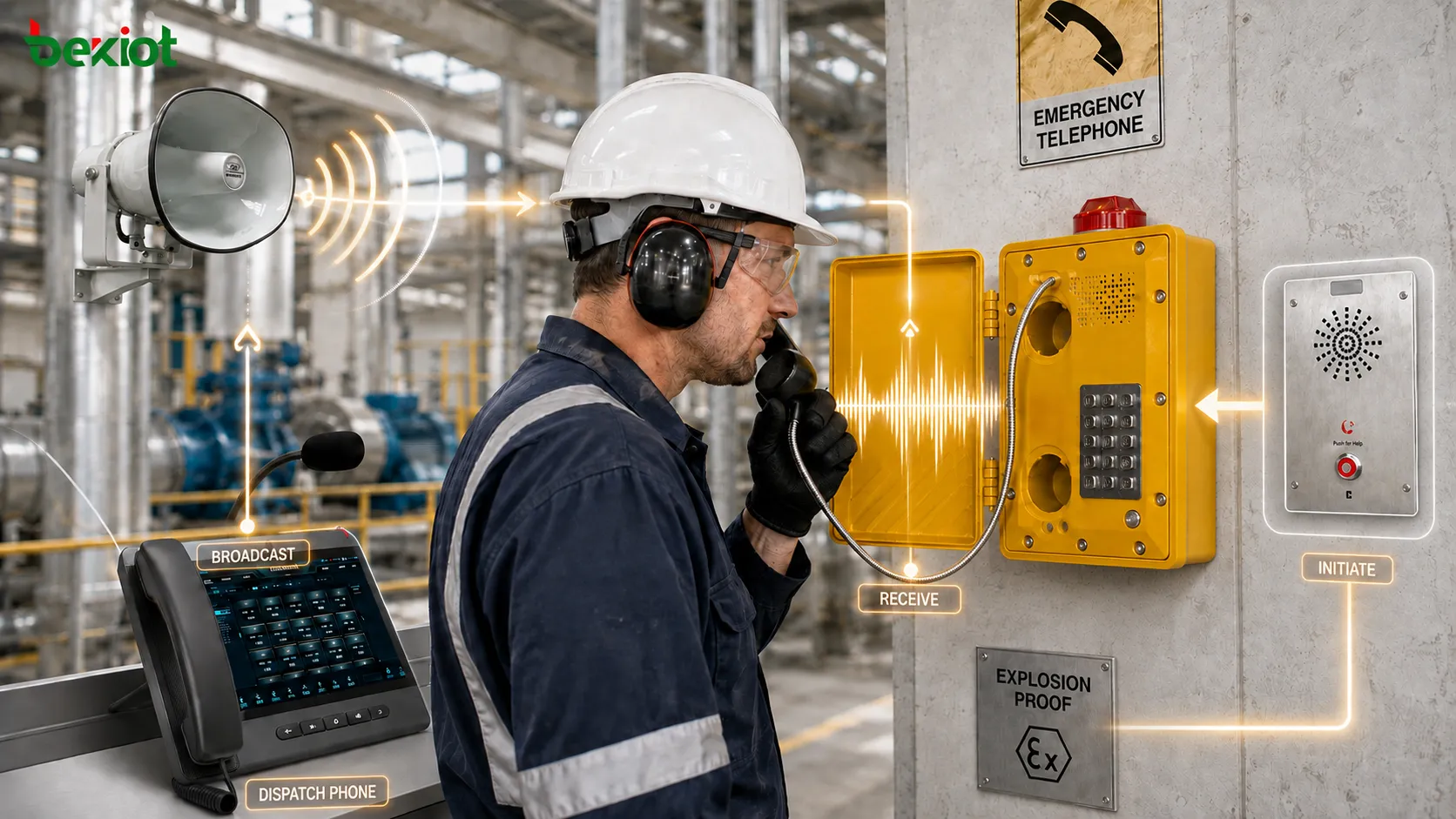

Comment tester les performances vocales dans les zones très bruyantes ?

C’est l’un des aspects les plus souvent négligés lors de la réception des téléphones antidéflagrants. Un son clair pendant un arrêt de production ou lorsque les équipements voisins sont à l’arrêt ne prouve pas que le téléphone restera utilisable dans les conditions normales de production. Compresseurs, pompes, ventilateurs, convoyeurs et grosses machines peuvent modifier fortement l’environnement acoustique lorsqu’ils fonctionnent.

Dans la mesure du possible, un appel réel doit donc être testé dans des conditions proches du niveau de bruit normal en exploitation. L’essai ne doit pas seulement vérifier la présence de son. Il doit également contrôler :

• si l’utilisateur sur le terrain comprend clairement l’opérateur ;

• si l’opérateur comprend correctement la parole de l’utilisateur sur le terrain ;

• si la prise de son du microphone est dominée par le bruit de fond ;

• si le volume du combiné est suffisant par rapport au niveau de bruit ambiant ;

• s’il existe un larsen, une distorsion, des coupures audio ou un écho perceptibles ;

• si le téléphone reste utilisable avec un casque de sécurité et des gants de protection.

Dans les zones extrêmement bruyantes, le résultat de l’essai peut imposer une modification de la conception. Il peut être nécessaire d’éloigner le téléphone de la principale source de bruit ou de l’installer dans une cabine acoustique, de l’équiper d’un avertisseur antidéflagrant externe ou d’une alarme sonore et visuelle, ou de le remplacer par un terminal mieux adapté, par exemple un modèle doté d’un microphone antibruit ou d’un haut-parleur plus puissant. Si l’équipement installé ne répond pas aux besoins réels d’exploitation, le problème doit être identifié et corrigé avant la réception finale, plutôt qu’après les premiers signalements des utilisateurs.

Pourquoi ne suffit-il pas de tester uniquement le bouton d’urgence ?

Si le téléphone antidéflagrant dispose d’une fonction d’appel d’urgence à une touche, la réception doit tester l’ensemble du chemin d’appel et non simplement vérifier que le bouton réagit. Après avoir appuyé sur le bouton d’urgence, vérifiez que l’appel atteint la console de dispatch, la salle de contrôle ou le poste de garde prévu, et confirmez que le numéro de téléphone, le nom de l’appareil et l’emplacement physique sont correctement identifiés.

Un essai pertinent de l’appel d’urgence doit également vérifier :

• si une route de secours est utilisée lorsque le premier poste de réponse ne répond pas, par exemple par transfert vers un autre poste de travail ou un appareil mobile ;

• si la console de dispatch affiche le bon point d’appel, avec le nom de l’appareil, la zone et le numéro d’identification ;

• si l’appel d’urgence reçoit la priorité prévue et, lorsque cela est prévu, peut préempter les appels normaux ;

• si l’appel est enregistré avec un historique complet de l’événement ;

• si les alarmes sonores et visuelles requises ou d’autres intégrations, comme l’activation d’une caméra ou la diffusion d’un message de sonorisation, sont déclenchées ;

• si les enregistrements de l’événement restent disponibles après l’incident à des fins d’audit et de traçabilité.

Si le bouton d’urgence permet de passer un appel mais que celui-ci se termine simplement lorsque le premier destinataire ne répond pas, le chemin de communication d’urgence reste incomplet du point de vue de la réception technique. Certains projets utilisent un routage séquentiel ou cyclique afin qu’un appel d’urgence sans réponse passe automatiquement vers une deuxième ou troisième destination jusqu’à ce qu’une personne réponde. Lorsque cette logique est spécifiée, toute la séquence de routage doit être testée, et pas seulement la première destination.

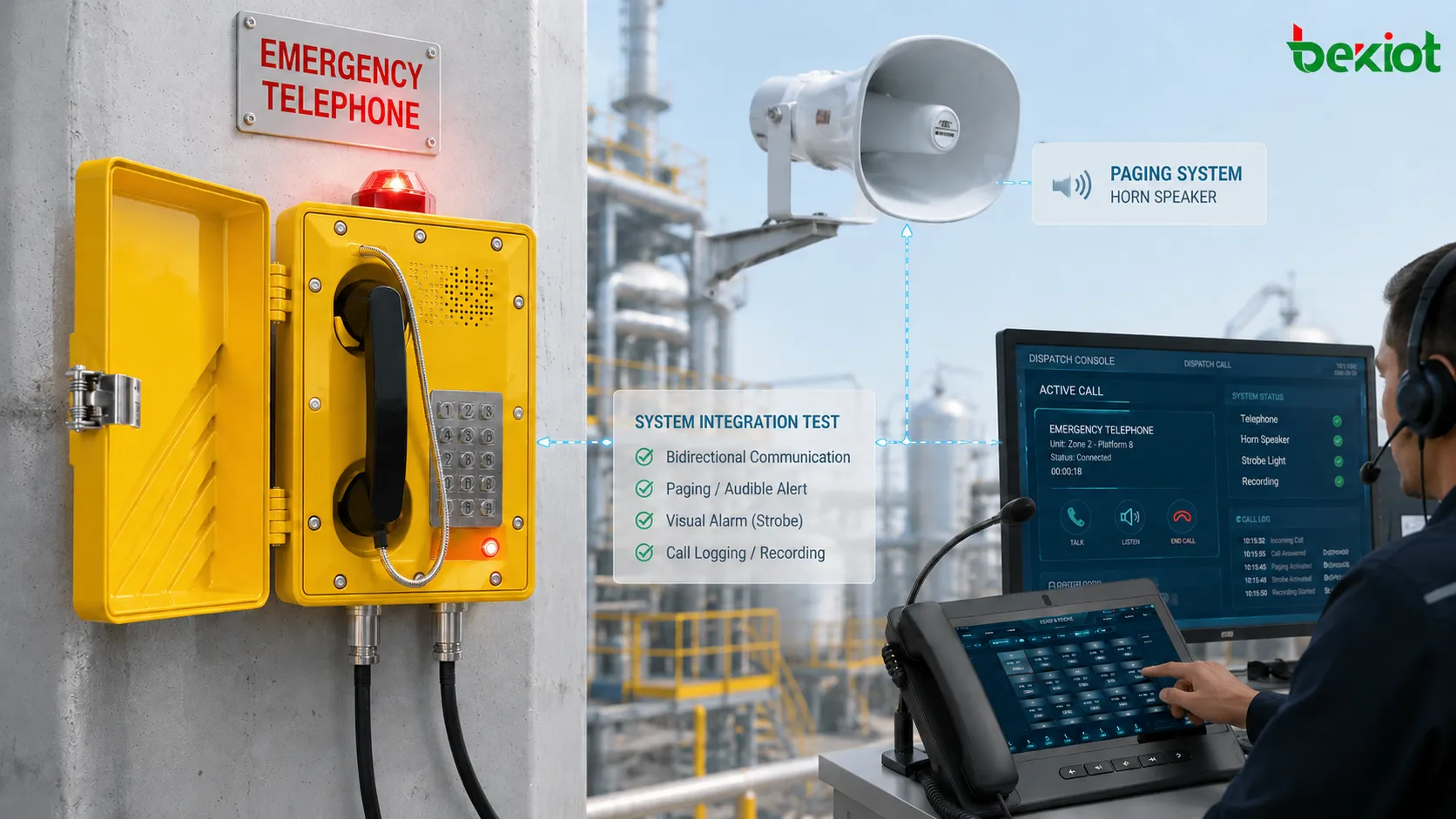

Comment vérifier l’intégration avec les systèmes de dispatch, de sonorisation et d’alarme ?

Les téléphones antidéflagrants sont de plus en plus déployés comme éléments d’un système de communications industrielles global plutôt que comme appareils autonomes. De nombreux projets les relient à des plateformes de dispatch, des systèmes d’enregistrement, des systèmes de sonorisation, de vidéosurveillance ou des plateformes d’alarme ; ces interfaces doivent donc également être vérifiées après installation.

Par exemple, l’appui sur le bouton d’urgence peut devoir faire apparaître automatiquement l’emplacement sur la console de dispatch. Les appels peuvent devoir être enregistrés automatiquement, tandis que certaines applications exigent que l’opérateur diffuse un message de sonorisation dans la zone environnante à partir de la même plateforme. Il est préférable de tester ces fonctions dans une séquence opérationnelle réelle plutôt qu’en cliquant séparément sur chaque fonction du logiciel.

Un scénario simple peut être simulé : un utilisateur de terrain passe un appel d’urgence depuis le téléphone antidéflagrant, l’opérateur répond et confirme l’emplacement, consulte des informations associées comme la vue d’une caméra voisine, puis diffuse un message de sonorisation ou alerte une autre équipe. Cela permet de vérifier le téléphone, le réseau, le serveur, le logiciel de dispatch et les interfaces d’intégration comme un flux de travail complet. Tout retard d’intégration, information manquante ou difficulté d’utilisation doit être consigné dans le rapport de réception et corrigé avant la remise finale.

Faut-il tester les scénarios de panne du réseau, de l’alimentation et des équipements ?

Des essais fonctionnels de base peuvent suffire pour un téléphone de bureau ordinaire. Cependant, si un téléphone antidéflagrant fait partie d’un système de communication de sécurité ou d’urgence, les essais effectués uniquement dans des conditions normales peuvent être insuffisants. Lorsque la conception prévoit une alimentation secourue par UPS, des réseaux redondants, des serveurs SIP redondants, des routes d’appel de secours ou d’autres mécanismes de résilience, ces fonctions doivent être vérifiées pendant la réception plutôt que d’attendre une panne réelle pour découvrir que la configuration ne fonctionne pas.

Selon la conception du système, les essais peuvent inclure :

• si le téléphone bascule vers un serveur SIP de secours lorsque le serveur principal devient indisponible, et si le temps de basculement respecte les exigences du projet ;

• si la communication reste disponible après la défaillance d’un lien réseau principal, par exemple via une route secondaire ou un secours 4G ;

• combien de temps l’UPS peut maintenir le fonctionnement après une coupure secteur et si cette autonomie répond aux exigences de conception ;

• si les appels sans réponse au poste principal de dispatch sont transférés vers un poste de garde de secours ou un téléphone mobile ;

• si la plateforme de gestion génère une alarme équipement lorsque le téléphone passe hors ligne afin que le personnel de maintenance puisse détecter rapidement le défaut.

Tous les projets ne nécessitent pas des essais complets d’injection de panne. Leur périmètre doit être défini selon la conception du système et les exigences de réception. Toutefois, si la redondance ou le basculement sont explicitement prévus, ils doivent être démontrés avant la remise. Par exemple, débrancher la connexion réseau du serveur SIP principal et vérifier si le téléphone s’enregistre automatiquement sur le serveur de secours et rétablit les appels normaux en quelques secondes peut révéler des erreurs de configuration avant qu’elles ne deviennent des pannes d’exploitation.

Quels enregistrements conserver pendant les essais de réception sur site ?

La documentation est l’un des aspects les plus souvent négligés de la réception. Dans les projets comportant des dizaines, voire des centaines de téléphones industriels, une mention comme « tous les appareils ont été testés avec succès » apporte très peu de valeur pour la maintenance future. Un dossier de réception pratique peut inclure :

Les enregistrements de réception sont utiles au-delà de la simple validation du projet. Si un téléphone tombe en panne ultérieurement, le personnel de maintenance peut consulter les paramètres réseau, l’emplacement, le numéro de téléphone et l’état fonctionnel enregistrés lors de la remise. Il devient ainsi plus facile de déterminer si le problème provient du terminal, de modifications de câblage ou d’un changement ultérieur de configuration. Idéalement, les dossiers doivent être conservés sous forme électronique et reliés au système de maintenance ou de gestion des actifs du site afin de créer un historique traçable de l’équipement.

Du point de vue de l’ingénierie de terrain, l’objectif de la réception après installation peut se résumer en une phrase : il ne suffit pas de prouver que le téléphone peut se connecter ; il faut également démontrer que l’appareil peut remplir sa fonction de communication prévue à l’emplacement réel, dans les conditions réelles de bruit, via le chemin d’appel requis et dans les conditions anormales couvertes par la conception du système.
