En 5G NR, la largeur de bande d’une porteuse peut être configurée dans une plage très étendue. La largeur minimale peut être de seulement 5MHz, tandis que la largeur maximale prise en charge peut atteindre 400MHz. Cette conception à large bande donne aux réseaux 5G un fort potentiel de capacité, mais elle crée aussi des défis pratiques pour les équipements utilisateur, surtout lorsque différents terminaux ont des capacités matérielles, des objectifs de coût et des limites de consommation d’énergie différents.
Si chaque UE devait prendre en charge en permanence toute la largeur de bande de la porteuse, la complexité des appareils augmenterait fortement. Une bande plus large exige des fréquences d’échantillonnage plus élevées, une capacité de traitement de bande de base plus puissante, une prise en charge RF plus large et davantage de consommation d’énergie. Pour de nombreux terminaux, notamment les appareils sensibles au coût, les terminaux IoT, les unités de données industrielles et les futurs appareils de type RedCap, le fonctionnement sur toute la bande n’est pas nécessaire dans la plupart des scénarios de service.
Pourquoi une large bande de porteuse nécessite un meilleur contrôle
Une cellule 5G peut fournir une large porteuse, mais tous les appareils n’ont pas besoin de surveiller ou de transmettre sur toute la plage de fréquences. Un smartphone hautes performances, un routeur industriel, un terminal à faible coût et un appareil à capacité réduite peuvent tous se connecter au même réseau, mais leurs besoins en bande passante sont très différents.
Pour la planification réseau, cela crée deux problèmes majeurs. Le premier est le coût de l’appareil. Lorsqu’un UE prend en charge une bande plus large, son frontal RF, son traitement de bande de base, son filtrage et sa capacité d’échantillonnage deviennent plus exigeants. Le second est la consommation d’énergie. La réception et la transmission large bande nécessitent généralement des fréquences d’échantillonnage plus élevées, ce qui augmente la consommation.

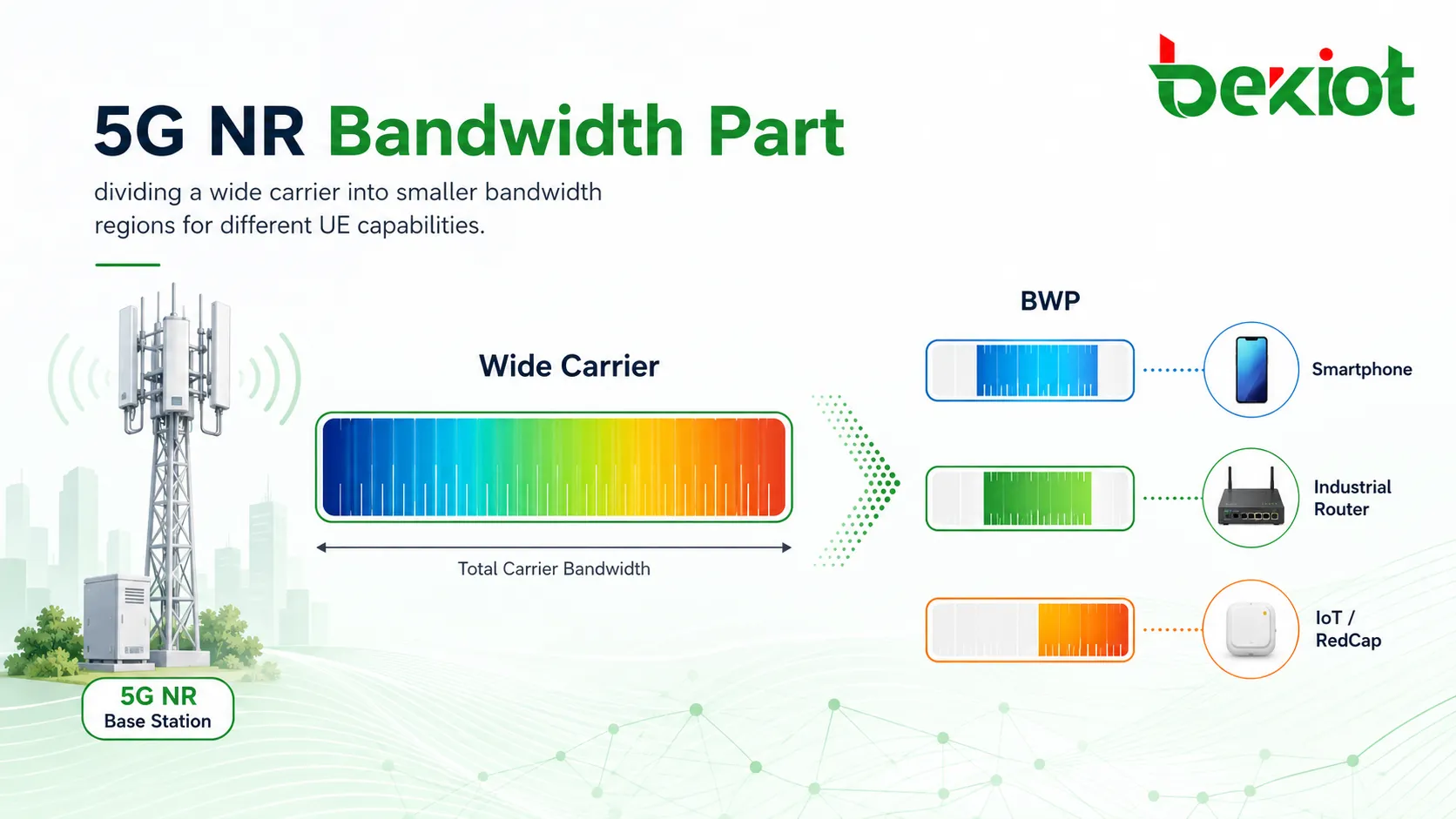

Le Bandwidth Part, couramment abrégé en BWP, a été introduit pour résoudre ces problèmes. Au lieu d’exiger qu’un UE fonctionne sur toute la largeur de bande de la porteuse, le réseau peut configurer pour cet UE une section continue plus petite. Le terminal peut alors fonctionner uniquement dans la plage configurée tout en restant intégré à la cellule 5G NR plus large.
Le concept de base du BWP
Un Bandwidth Part est un ensemble continu de blocs de ressources physiques configuré par la station de base pour un UE. Ce n’est pas une cellule séparée. C’est une région de bande passante utilisable à l’intérieur de la porteuse de service. Le réseau peut configurer différents BWP selon la capacité du UE, la demande de service, la stratégie de cellule et les conditions de ressources radio.
Par exemple, une cellule NR peut disposer d’une largeur de porteuse de 30MHz. Si un terminal ne prend en charge que 20MHz dans cette bande de fréquences, la station de base peut configurer un BWP de 20MHz pour ce terminal. Ainsi, l’UE n’a pas besoin de prendre en charge toute la largeur de bande de la cellule, mais il peut tout de même accéder au réseau et utiliser les services dans sa plage prise en charge.
Ce mécanisme offre davantage de flexibilité aux opérateurs et aux concepteurs de systèmes. Une seule cellule 5G large bande peut desservir simultanément des utilisateurs à forte capacité, des terminaux moins coûteux et des appareils spécifiques à un service, au lieu d’imposer la même capacité de bande passante à tous les appareils.

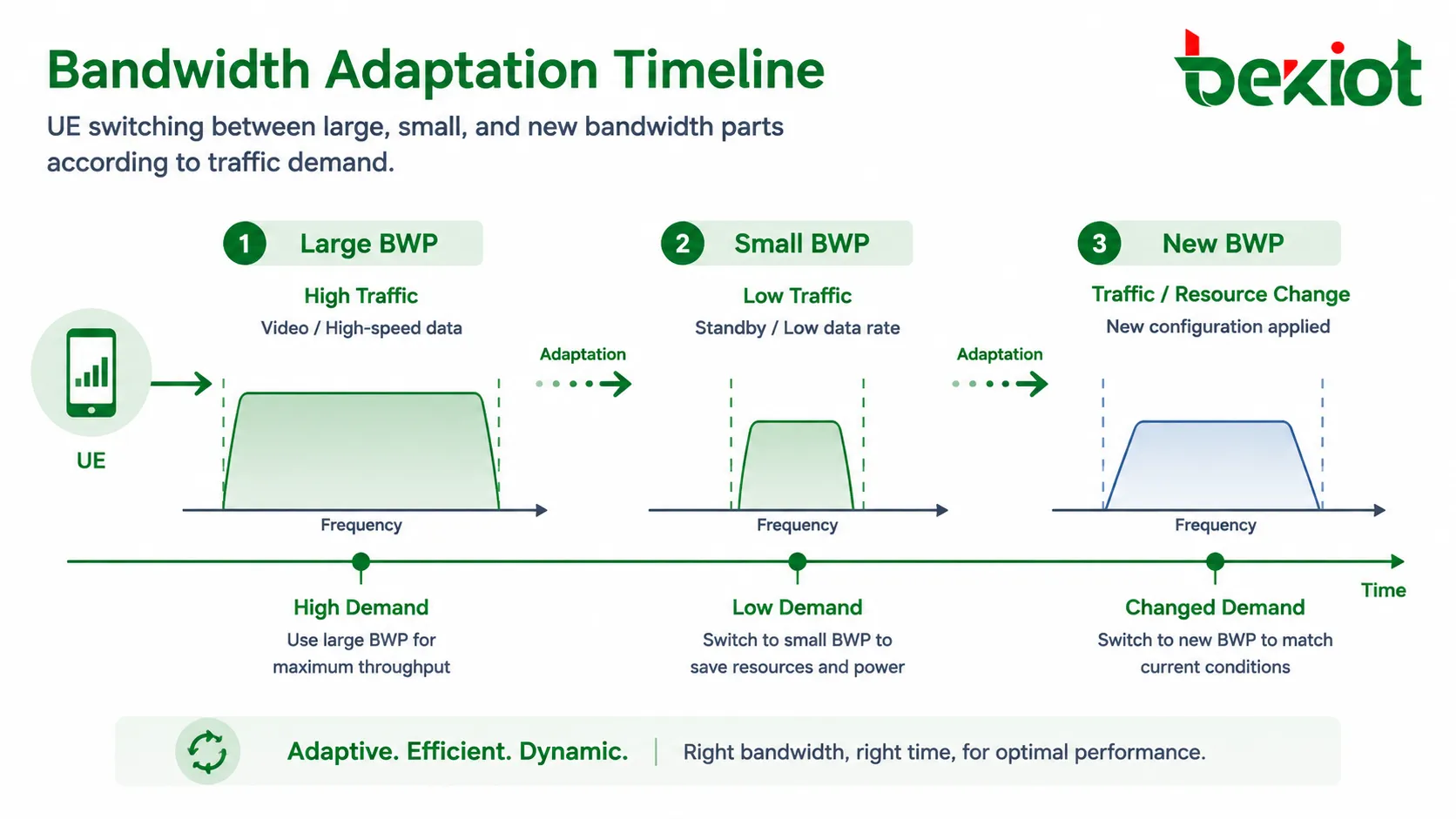

Comment fonctionne l’adaptation de bande passante
Après qu’un UE accède au réseau, plusieurs BWP peuvent être configurés pour lui. Le réseau peut basculer l’UE entre différents BWP selon la charge de service, la stratégie d’économie d’énergie et les ressources radio disponibles. Cet ajustement dynamique est souvent appelé adaptation de bande passante.
Lorsque l’UE transporte un trafic important, comme une transmission de données à haut débit, un envoi vidéo ou un téléchargement volumineux, le réseau peut activer un BWP plus large. Lorsque le trafic est plus léger, par exemple signalisation, veille, petit transfert de données ou télémétrie industrielle à faible débit, le réseau peut déplacer l’UE vers un BWP plus étroit afin de réduire le traitement et la consommation inutiles.
L’adaptation de bande passante est également utile lorsqu’une région de fréquences utilisée précédemment devient congestionnée. Si la zone de ressources d’un BWP est sous pression, le réseau peut configurer ou activer un autre BWP afin que l’UE poursuive le service avec une meilleure disponibilité des ressources.

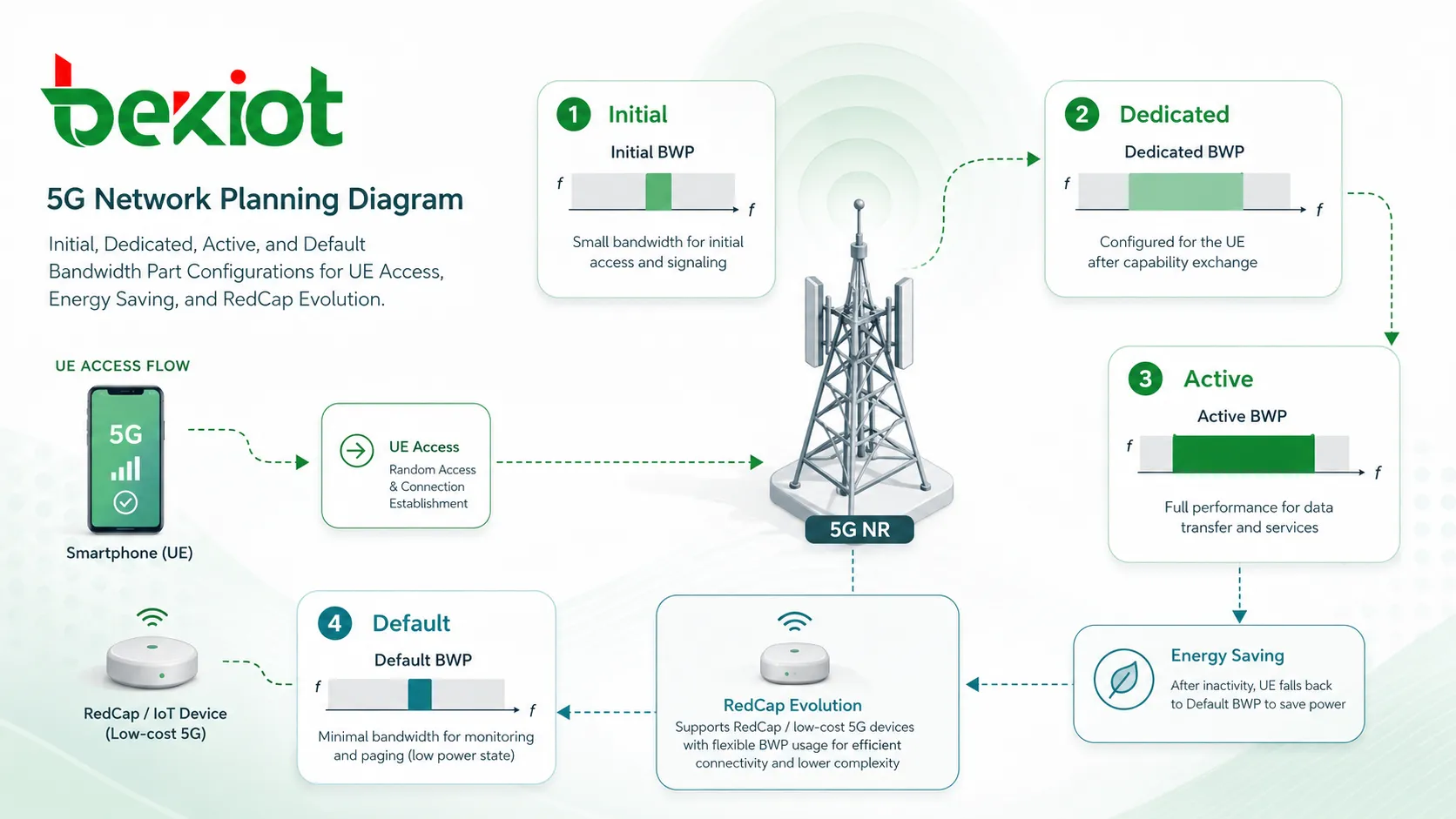

Quatre types de configuration courants
Dans l’exploitation pratique de la 5G NR, tous les BWP ne sont pas utilisés de la même manière. Le réseau peut configurer différents types de BWP selon l’étape d’accès, l’état RRC, la demande de service et le comportement d’inactivité. Comprendre ces types est important pour la planification radio, la vérification des fonctions et le dépannage du réseau.
Configuration initiale
Le BWP initial est utilisé pendant la procédure d’accès initial. Il prend en charge la transmission et la réception des messages essentiels liés à l’accès. Il peut être divisé en BWP initial montant et BWP initial descendant.
Au début de l’accès, l’UE peut utiliser le BWP initial pour recevoir RMSI et OSI, et pour exécuter les procédures d’accès aléatoire. Cette configuration est liée à la cellule et fournit un point d’entrée contrôlé avant que l’UE ne reçoive une configuration plus dédiée.
Configuration dédiée
Le BWP dédié est configuré lorsque l’UE est en état RRC connecté. Un UE peut recevoir plusieurs BWP dédiés. Selon la description du protocole, jusqu’à quatre BWP peuvent être configurés pour un UE, ce qui permet au réseau d’adapter différentes capacités de terminal et exigences de trafic.
Les choix typiques de bande passante peuvent inclure 20MHz, 60MHz, 80MHz et 100MHz selon la plage de fréquences, la stratégie de déploiement et la prise en charge de l’appareil. Pour le fonctionnement FR2, la configuration actuelle est plus limitée, et un BWP dédié peut être configuré, avec des exemples de bande passante comme 100MHz ou 200MHz.
Configuration active
Le BWP actif désigne le BWP actuellement utilisé par l’UE en état RRC connecté. Bien que plusieurs BWP puissent être configurés, l’UE ne peut activer qu’un seul BWP initial ou dédié à la fois.
L’UE envoie et reçoit des informations dans la plage du BWP actif. Cette règle est importante car elle contrôle le comportement de surveillance de l’UE, réduit la charge de traitement et permet au réseau de coordonner l’ordonnancement plus efficacement.
Configuration par défaut
Le BWP par défaut est la partie de bande passante vers laquelle l’UE revient lorsque le temporisateur d’inactivité BWP expire. Si un BWP par défaut est configuré, l’UE revient à cette partie après l’inactivité. Si aucun BWP par défaut n’est configuré, le BWP initial peut être utilisé comme configuration de repli.
Ce mécanisme empêche un UE de rester dans une large bande active lorsqu’il n’y a pas de trafic significatif. Il favorise l’économie d’énergie tout en gardant l’appareil prêt pour de futures programmations.
Avantages techniques pour les appareils et les réseaux
Le premier avantage du BWP est la réduction de la complexité des terminaux. Comme un UE n’a pas toujours besoin de prendre en charge toute la largeur de bande de la porteuse, les appareils moins coûteux peuvent être conçus avec des exigences RF et de bande de base réduites. Cela aide à élargir l’écosystème des appareils 5G et à prendre en charge des catégories de terminaux plus diverses.
Le deuxième avantage est l’économie d’énergie. Lorsque le trafic de service est faible, l’UE peut fonctionner dans une région de bande passante plus étroite. Cela réduit la surveillance et le traitement large bande inutiles, ce qui est particulièrement précieux pour les appareils alimentés par batterie, les capteurs industriels, les terminaux légers et les futures applications à capacité réduite.
Le troisième avantage est la compatibilité future. Lorsque la 5G introduit de nouvelles fonctions ou de nouveaux mécanismes de service, le réseau peut placer certaines capacités sur des BWP spécifiques sans perturber toutes les configurations de bande passante existantes. Cela facilite l’évolution technologique tout en conservant la compatibilité avec les appareils antérieurs.
Où la conception multi-BWP est utile
La conception multi-BWP est utile lorsque différents terminaux et services doivent partager la même cellule 5G. Un terminal qui ne prend en charge qu’une bande plus petite peut tout de même accéder à un réseau de bande plus large en utilisant un BWP correspondant à sa capacité.
Elle prend également en charge l’économie d’énergie dynamique. L’UE peut basculer entre des régions de bande grandes et petites selon la demande de trafic. Pour un service à haut débit, un BWP plus large peut être activé. Pour un service à faible débit ou des périodes d’inactivité, un BWP plus étroit peut réduire la consommation.
Différents services peuvent aussi être transportés sur différents BWP. Par exemple, un BWP peut être planifié pour le trafic de données normal, un autre pour un fonctionnement à plus faible puissance, et un autre pour une nouvelle fonction de service ou une stratégie d’ordonnancement spéciale. Cela donne aux ingénieurs radio un outil plus flexible pour la séparation des services et la gestion des ressources.
Exemples de planification terrain
La configuration BWP dépend de la largeur totale de bande de la cellule, de la capacité du UE, de la demande de service et de la stratégie de déploiement. Dans la planification réseau terrain, les scénarios TNR et FNR peuvent utiliser différentes combinaisons multi-BWP pour correspondre au spectre réel et aux exigences des appareils.
| Scénario réseau | Largeur de bande de cellule | Exemple de configuration multi-BWP | Objectif de planification |
|---|---|---|---|
| Cellule TNR | 100MHz | BWP initial 20MHz + BWP dédié 100MHz + BWP dédié 20MHz | Prend en charge l’accès initial, le service haut débit et le fonctionnement à faible bande |
| Cellule TNR | 100MHz | BWP initial 100MHz + BWP dédié 100MHz + BWP dédié 20MHz | Fournit un accès initial large tout en conservant une option étroite pour l’économie d’énergie |
| Cellule FNR | 40MHz | BWP initial 20MHz + BWP dédié 40MHz + BWP dédié 20MHz | Équilibre l’accès de bande moyenne, le service sur toute la cellule et le fonctionnement à bande réduite |
| Cellule FNR | 30MHz | BWP initial 30MHz + BWP dédié 30MHz + BWP dédié 20MHz | S’adapte à une largeur de porteuse plus petite tout en conservant une option de service plus étroite |
Relation avec RedCap et les futurs appareils
Le BWP est également important pour l’évolution des appareils à capacité réduite. Les terminaux RedCap sont conçus pour des scénarios qui ne nécessitent pas toute la capacité du haut débit mobile amélioré. Ces appareils peuvent viser un coût plus bas, une consommation plus faible et des performances suffisantes pour la surveillance industrielle, les objets portables, les capteurs vidéo, les nœuds de ville intelligente et les applications IoT d’entreprise.
Parce que le BWP permet à un terminal de fonctionner dans une région de bande plus petite à l’intérieur d’une porteuse 5G plus large, il fournit une base utile aux catégories d’appareils qui n’ont pas besoin d’un fonctionnement sur toute la bande. Cela fait du BWP un élément important de la flexibilité à long terme des réseaux 5G.
Considérations de déploiement pour les ingénieurs
Lors de la conception d’une stratégie BWP, les ingénieurs doivent tenir compte de la capacité UE, du mélange de services, des exigences de couverture, du comportement d’ordonnancement et des objectifs d’économie d’énergie. Un BWP plus large n’est pas toujours meilleur. Il peut améliorer le potentiel de débit, mais il peut aussi augmenter la charge de traitement et la consommation d’énergie du UE.
Un BWP plus étroit est utile pour le trafic à faible débit, mais il peut ne pas convenir aux services nécessitant des débits élevés ou un faible délai d’ordonnancement. La planification BWP doit donc être basée sur des modèles de service réels plutôt que sur une règle de bande passante unique et fixe.
Le temporisateur d’inactivité doit aussi être planifié avec soin. S’il est trop court, l’UE peut revenir trop fréquemment et augmenter la surcharge de contrôle. S’il est trop long, l’UE peut rester dans un BWP plus large plus longtemps que nécessaire, réduisant le bénéfice d’économie d’énergie.
Conclusion
Le Bandwidth Part est un mécanisme clé de la 5G NR pour diviser et gérer la largeur de bande de la porteuse. Il permet à la station de base de configurer une région continue de bande passante pour un UE, au lieu d’obliger chaque appareil à prendre en charge toute la largeur de bande de la porteuse. Cela aide à réduire le coût du UE, à diminuer la consommation, à améliorer la flexibilité du service et à soutenir l’évolution future de la 5G.
La valeur du BWP ne réside pas seulement dans la réduction de bande passante. Sa vraie force est le contrôle adaptatif. Un UE peut utiliser une bande plus large lorsque la demande de trafic est élevée, passer à une bande plus petite lorsque la demande est faible et fonctionner dans une plage de ressources adaptée selon la capacité du terminal et la stratégie réseau. Pour la planification des réseaux 5G, le BWP est l’un des outils pratiques qui relient efficacité radio, diversité des appareils et évolution de service à long terme.
FAQ
Le BWP est-il identique à la largeur de bande de la porteuse ?
Non. La largeur de bande de la porteuse est la bande totale configurée pour la cellule, tandis que le BWP est une région continue plus petite à l’intérieur de cette porteuse. Un UE peut fonctionner dans un BWP sans utiliser toute la largeur de bande de la porteuse.
Différents utilisateurs d’une même cellule peuvent-ils utiliser différents BWP ?
Oui. Différents UE peuvent être configurés avec différents BWP selon la capacité de l’appareil, la demande de service et la planification des ressources radio. C’est l’une des raisons pour lesquelles le BWP est utile dans les réseaux 5G à appareils mixtes.
Le changement de BWP interrompt-il le service utilisateur ?
Le changement de BWP est conçu pour être contrôlé par le réseau et coordonné par des procédures de protocole. Dans un réseau bien planifié, le changement doit soutenir la continuité du service, même si une mauvaise configuration peut affecter l’expérience utilisateur ou l’efficacité d’ordonnancement.
Pourquoi le BWP est-il important pour les terminaux 5G à faible coût ?
Les terminaux à faible coût peuvent ne pas avoir besoin de toute la largeur de bande de la porteuse. Le BWP permet à ces appareils de fonctionner dans une plage de bande plus petite, en réduisant les exigences matérielles tout en conservant l’accès à un réseau 5G plus large.
Que faut-il tester lors de la vérification des performances BWP ?
Les ingénieurs doivent tester le comportement d’accès, le changement de BWP actif, le repli après expiration du temporisateur d’inactivité, le débit avec différentes tailles de BWP, la consommation d’énergie et la compatibilité avec différentes catégories d’UE.
