Un boîtier en aluminium moulé sous pression est une enveloppe de protection fabriquée en injectant un alliage d'aluminium en fusion sous haute pression dans un moule métallique de précision. Le résultat est un boîtier rigide et de forme précise capable de protéger les équipements électroniques, électriques et de communication contre les chocs, la poussière, l'eau, la corrosion et les contraintes environnementales générales. L'aluminium moulé sous pression allie résistance structurelle, poids relativement faible et bonne résistance à la corrosion ; il est donc largement utilisé pour les dispositifs extérieurs, les terminaux industriels, les boîtes de jonction, les boîtiers d'interphonie, les équipements réseau, les modules de commande et de nombreux autres produits déployés sur le terrain.

Dans la conception pratique des produits, le boîtier n'est pas qu'une simple coque extérieure. Il influence la durabilité, la protection contre les intrusions (indice IP), le comportement thermique, la durée de vie, la méthode d'installation et la fiabilité de la maintenance. Un boîtier fragile peut compromettre un dispositif par ailleurs performant, en particulier dans les environnements industriels, maritimes, de transport, de services publics ou extérieurs exposés. À l'inverse, un boîtier robuste aide le produit à résister aux contraintes mécaniques, aux intempéries et aux conditions d'exploitation sévères avec une meilleure stabilité.

Voilà pourquoi les boîtiers en aluminium moulé sous pression sont courants dans les secteurs exigeant des équipements plus résistants. On les retrouve dans les communications industrielles, les systèmes de sécurité, les infrastructures de transport, les installations énergétiques, les réseaux extérieurs, les bornes d'appel d'urgence et les électroniques conçues pour environnements extrêmes, là où les boîtiers plastiques n'offrent pas la même confiance mécanique ni les mêmes performances environnementales à long terme.

Qu'est-ce qu'un boîtier en aluminium moulé sous pression ?

Définition et sens fondamental

Un boîtier en aluminium moulé sous pression est une enveloppe métallique fabriquée par le procédé de moulage sous pression, dans lequel l'alliage d'aluminium en fusion est injecté dans une cavité d'outillage durci sous pression. Après refroidissement et solidification, la pièce est démoulée, puis peut être usinée, revêtue, munie de joints, percée ou autrement finie selon l'application. Ce procédé permet aux fabricants de produire des corps de boîtier avec des dimensions répétables, des caractéristiques structurelles intégrées et des formes relativement complexes.

Le sens fondamental du produit est la protection par confinement. Le boîtier est conçu pour contenir et protéger les composants internes tels que circuits imprimés, borniers, capteurs, amplificateurs, alimentations, modules de communication ou interfaces de commande. Il fournit un blindage mécanique et contribue à créer la limite étanche qui détermine la capacité de l'appareil à résister à la poussière, à l'humidité et aux contraintes physiques.

Dans de nombreuses applications, le boîtier participe également à l'identité du produit et au caractère pratique de l'installation. Les oreilles de fixation, les zones d'entrée de câbles, la géométrie du couvercle, les surfaces de compression des joints et l'épaisseur des parois peuvent tous affecter la performance du dispositif sur le terrain.

Un boîtier en aluminium moulé sous pression n'est pas seulement un choix de matériau d'enveloppe. C'est une décision de protection structurelle et environnementale qui façonne la manière dont un équipement survit dans des conditions opérationnelles réelles.

Pourquoi le moulage sous pression de l'aluminium est-il courant ?

Le moulage sous pression de l'aluminium est répandu car il offre un équilibre utile entre résistance, fabricabilité, constance dimensionnelle et résistance à la corrosion. Par rapport à de nombreux boîtiers plastiques, l'aluminium moulé sous pression présente souvent une meilleure résistance aux chocs et une plus grande fiabilité sur les sites exposés ou exigeants. Comparé aux approches de fabrication métallique plus lourdes, il permet une production plus efficace de formes répétables et de caractéristiques de conception intégrées.

Ce procédé est également attrayant pour la conception de boîtiers car il peut produire des enveloppes solides et compactes avec nervures, bossages, zones filetées et surfaces d'étanchéité intégrées directement dans la pièce coulée. Cela réduit la complexité d'assemblage et favorise une qualité de production plus maîtrisée dans la fabrication en volume.

Pour les produits de communication industriels ou extérieurs, ces avantages sont particulièrement importants. Les dispositifs tels que les stations d'interphonie, les téléphones industriels, les terminaux de télédiffusion, les unités de contrôle d'accès et les automates de terrain dépendent souvent d'un boîtier qui doit faire plus que simplement abriter l'électronique ; il doit protéger le système pendant des années d'exposition environnementale.

Comment un boîtier en aluminium moulé sous pression est-il fabriqué ?

Procédé de moulage sous pression et étapes de production de base

Le procédé de moulage sous pression commence par la fusion d'un alliage d'aluminium et son injection sous pression dans un moule en acier. La cavité du moule ayant une forme fixe, le corps du boîtier se forme avec des dimensions relativement constantes d'une pièce à l'autre. Une fois le métal refroidi, la pièce est démoulée, ébarbée et préparée pour les opérations de finition supplémentaires.

Après le moulage, le boîtier peut subir des étapes d'usinage pour ajuster les trous filetés, les entrées de câbles, les surfaces de montage ou les zones de contact de précision. Il peut ensuite recevoir un revêtement par poudre, une peinture, un traitement au chromate ou autre finition de surface pour améliorer la résistance à la corrosion et l'aspect. Les joints, vis, couvercles, fenêtres, presse-étoupes et accessoires sont ajoutés ultérieurement selon la conception du produit.

Cette séquence est importante car la performance du boîtier dépend de plus que le seul métal de base. La qualité du moulage, la précision d'usinage, la conception des joints et le traitement de surface influencent tous la performance du produit final sur le terrain.

Caractéristiques de conception affectant les performances

Plusieurs caractéristiques de conception affectent fortement les performances d'un boîtier en aluminium moulé sous pression. L'épaisseur des parois influence la résistance et le poids. Les structures nervurées améliorent la rigidité. L'alignement du couvercle et l'emplacement des vis affectent la compression du joint. La conception de l'entrée de câble détermine la facilité à maintenir l'étanchéité. Le revêtement de surface influence la résistance à la corrosion, en particulier dans les environnements extérieurs ou côtiers.

L'agencement interne est également important. Le boîtier doit offrir suffisamment d'espace pour les composants, la circulation de la chaleur, le matériel de montage et le câblage sans affaiblir la structure protectrice. Si le boîtier est destiné aux communications industrielles ou à l'électronique extérieure, la conception peut également devoir prendre en compte la résistance au vandalisme, l'évacuation de l'eau, le comportement à la condensation et l'accès pour la maintenance.

Ces détails montrent pourquoi le choix du boîtier ne se résume pas à la matière. Il s'agit de la conception protectrice globale et de son adéquation avec l'environnement d'installation.

La résistance d'un boîtier en aluminium moulé sous pression provient à la fois du matériau et de la géométrie qui transforme ce matériau en une structure de protection fiable.

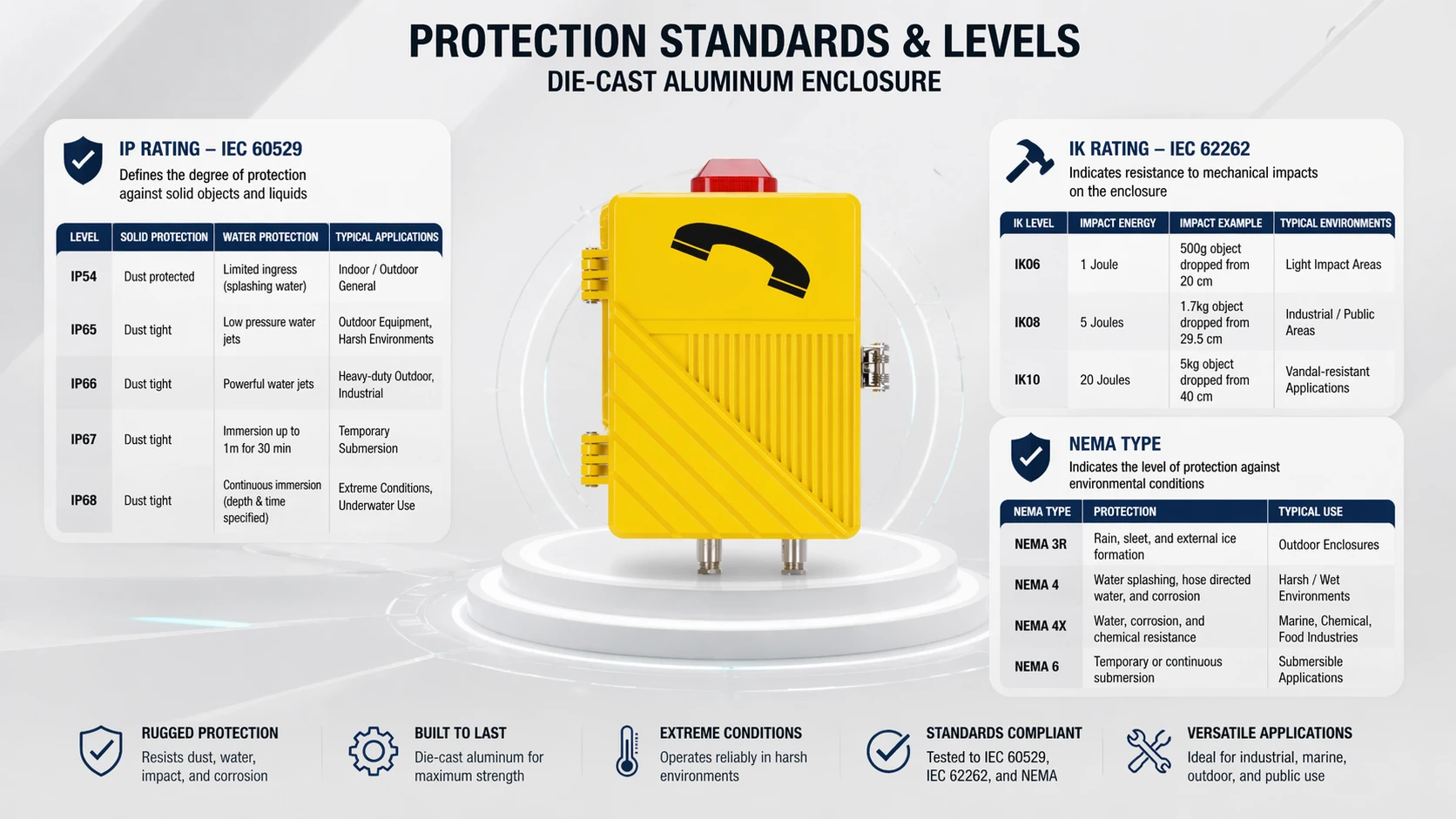

Principales normes et indices de protection

Indices IP et IEC 60529

L'une des normes les plus importantes associées à la protection des boîtiers est la CEI 60529, qui classe les degrés de protection fournis par les enveloppes à l'aide du code IP. En pratique, c'est pourquoi les boîtiers en aluminium moulé sous pression sont souvent décrits avec des indices tels que IP65, IP66 ou IP67.

Ces indices ne signifient pas que le boîtier est fabriqué dans un matériau particulier. Ils décrivent plutôt comment la conception globale du boîtier résiste à la pénétration de particules solides et à l'infiltration d'eau lorsqu'elle est correctement testée. Un corps en aluminium moulé sous pression peut contribuer à atteindre des performances IP élevées, mais la qualité des joints, la précision de l'assemblage, l'étanchéité des câbles et la conception du couvercle sont tout aussi importantes.

Pour les acheteurs et les ingénieurs, le point clé est que l'indice IP n'est pas une décoration marketing. C'est une manière normalisée d'exprimer la performance d'étanchéité environnementale, et il doit correspondre à la condition d'installation réelle plutôt qu'être choisi uniquement pour l'apparence ou la valeur d'affichage.

Indices IK, CEI 62262 et considérations relatives aux types NEMA

La protection contre les chocs mécaniques est couramment décrite à l'aide du code IK défini par la CEI 62262, qui traite des degrés de protection fournis par les enveloppes contre les impacts mécaniques externes. Dans la pratique, c'est pourquoi les boîtiers robustes en aluminium moulé sous pression sont souvent associés à des indices tels que IK08 ou IK10 lorsque la résistance aux chocs est importante.

La seule construction métallique ne garantit pas automatiquement un niveau IK donné, mais l'aluminium moulé sous pression est souvent un matériau candidat solide lorsque l'application nécessite un boîtier plus robuste qu'un simple boîtier plastique de base.

Dans les contextes nord-américains, les discussions sur les boîtiers peuvent également faire référence à l'ANSI/NEMA 250, qui couvre la classification et la description des enveloppes pour équipements électriques. Les références aux types NEMA sont utiles, mais elles ne doivent pas être traitées comme des substituts directs et univoques des codes IP. Les indices NEMA et IP sont liés, mais ils ne sont pas totalement équivalents et doivent être comparés avec soin.

Pourquoi utilise-t-on des boîtiers en aluminium moulé sous pression ?

Résistance, rigidité et durabilité extérieure

L'une des principales raisons pour lesquelles les fabricants utilisent des boîtiers en aluminium moulé sous pression est la confiance structurelle. Les boîtiers en aluminium moulé peuvent fournir un corps rigide qui résiste mieux à la déformation, aux chocs et aux agressions de terrain que de nombreuses alternatives plastiques légères. Ceci est particulièrement important pour les dispositifs muraux extérieurs, les terminaux industriels exposés, les équipements de bord de route et les appareils de communication installés dans des environnements publics ou difficiles.

La durabilité extérieure est une autre raison majeure. Lorsqu'ils sont correctement finis et étanchéifiés, les boîtiers en aluminium moulé sous pression peuvent supporter une utilisation à long terme dans des environnements exposés à la pluie, à la poussière, au soleil, aux variations de température et aux contaminants atmosphériques. Le boîtier n'élimine pas tous les défis environnementaux, mais il donne au produit un point de départ beaucoup plus solide pour survivre dans des conditions exigeantes.

Pour de nombreuses classes d'équipements, cette durabilité influence directement la durée de vie, les intervalles de maintenance et la fréquence de remplacement sur le terrain. Cela fait du boîtier un facteur de fiabilité majeur plutôt qu'un détail d'emballage mineur.

Résistance à la corrosion et potentiel de finition protectrice

L'aluminium est également attractif en raison de son comportement face à la corrosion, particulièrement lorsqu'il est associé à un traitement de surface adapté. Selon l'environnement, les boîtiers en aluminium moulé sous pression peuvent être revêtus par poudre, peints, traités chimiquement ou autrement finis pour améliorer la résistance aux intempéries, aux atmosphères industrielles ou à l'exposition au sel.

Cela ne signifie pas que chaque boîtier en aluminium offre des performances identiques dans tous les environnements. Les zones côtières, chimiques et très polluées exigent toujours une sélection minutieuse des matériaux et des finitions. Néanmoins, l'aluminium moulé sous pression offre aux fabricants une plateforme solide pour construire des produits plus résistants aux intempéries et à la corrosion que ce qui serait pratique avec certains matériaux de boîtier plus légers.

Dans les applications réelles, cela importe pour les communications extérieures, les équipements d'atelier, les interfaces de services publics, les installations proches du milieu marin et les infrastructures de transport où les équipements ne peuvent pas être protégés par les seules conditions intérieures.

Dans les environnements sévères, le boîtier est souvent l'une des premières et des plus importantes lignes de défense du produit.

Niveaux de protection courants dans les produits réels

Indices IP typiques pour usage industriel et extérieur

Dans les catégories de produits pratiques, les boîtiers en aluminium moulé sous pression sont souvent associés à des indices IP destinés à une utilisation industrielle ou extérieure. L'IP65 est couramment associé à la protection contre la poussière et les jets d'eau. L'IP66 est choisi lorsqu'une résistance plus forte aux jets d'eau est nécessaire. L'IP67 peut être sélectionné lorsque la protection contre une immersion temporaire est pertinente. Le bon choix dépend de la réalité de l'installation plutôt que d'un indice « idéal » universel.

Les ingénieurs doivent veiller à ne pas considérer les indices plus élevés comme automatiquement meilleurs dans toutes les situations. Un produit installé sous abri peut ne pas nécessiter le même niveau d'étanchéité que celui monté sur un mur côtier exposé ou à proximité d'une zone de nettoyage à haute pression. L'indice approprié est celui qui correspond au risque environnemental sans créer de coûts inutiles ni de compromis de conception.

C'est pourquoi la sélection du boîtier devrait commencer par l'analyse de l'installation, et pas seulement par la comparaison de catalogues.

Indices IK typiques et attentes de robustesse

Lorsque les agressions mécaniques sont préoccupantes, les concepteurs peuvent également rechercher des performances de boîtier indice IK. Les points d'assistance publique, les terminaux industriels, les dispositifs de communication en tunnel, les équipements de transport et l'électronique extérieure murale sont souvent exposés aux risques de chocs dus aux outils, aux contacts accidentels ou au vandalisme délibéré.

L'aluminium moulé sous pression est souvent préféré dans de tels environnements car le matériau de base et la structure peuvent supporter un concept de produit plus robuste. Cependant, la résistance aux chocs dépend toujours de l'épaisseur, de la géométrie, du montage, de la conception du couvercle et des points faibles tels que les fenêtres ou les ouvertures. Un concept de boîtier robuste est toujours le résultat d'une conception globale, et non du seul choix de l'alliage.

C'est pourquoi l'évaluation du produit doit considérer l'ensemble de l'assemblage plutôt que de supposer qu'un corps métallique définit à lui seul la robustesse.

Applications des boîtiers en aluminium moulé sous pression

Électronique industrielle, services publics et équipements de contrôle

Les boîtiers en aluminium moulé sous pression sont largement utilisés dans l'électronique industrielle et les systèmes de contrôle car ces environnements exposent souvent les équipements à la poussière, aux vibrations, aux intempéries, à l'atmosphère chimique, aux contacts mécaniques ou à de longues périodes sans surveillance. Les dispositifs de jonction, les automates de terrain, les unités de surveillance, les interfaces de capteurs, les terminaux côté services publics et les boîtes d'exploitation locales bénéficient souvent d'une structure de boîtier plus résistante.

Les secteurs des services publics et des infrastructures comptent également sur des boîtiers robustes car les équipements peuvent être installés à l'extérieur pendant des années avec un accès de maintenance limité. Dans de tels cas, la durabilité du boîtier influence non seulement la protection mais aussi le coût du cycle de vie et la fiabilité sur le terrain.

Cela fait de l'aluminium moulé sous pression un choix pratique lorsque l'environnement lui-même devient une partie du défi opérationnel du produit.

Dispositifs de communication, interphones et équipements vocaux extérieurs

Les boîtiers en aluminium moulé sous pression sont également très courants dans les produits de communication destinés aux environnements industriels, publics ou exposés. Les stations d'interphonie extérieures, les points d'assistance, les terminaux de télédiffusion SIP, les dispositifs de communication d'urgence et les téléphones pour sites difficiles exigent souvent un boîtier capable d'offrir une étanchéité et une résistance aux chocs supérieures à celles des dispositifs de bureau standard.

Dans ce domaine, les produits Becke Telcom sont un exemple naturel où le concept de boîtier en aluminium moulé sous pression devient pertinent. Les interphones SIP industriels, les points d'accès de communication extérieurs et les dispositifs vocaux pour environnements sévères dépendent souvent d'une conception de boîtier robuste pour soutenir la protection IP, la durabilité mécanique et une durée de vie plus longue sur le terrain dans des installations exigeantes.

Cela est particulièrement important dans les tunnels, les campus, les sites de transport, les zones de services publics, les ports, les usines et les projets de communication de sécurité extérieure où l'intégrité du boîtier a un effet direct sur la fiabilité du système.

Comment choisir le bon boîtier en aluminium moulé sous pression ?

Adapter le boîtier à l'environnement

La première règle dans la sélection d'un boîtier est d'adapter l'enveloppe à l'environnement réel. Les installations intérieures et extérieures ne sont pas confrontées aux mêmes risques. Les locaux techniques secs, les zones de nettoyage sous pression, les sites proches de la mer, les ateliers poussiéreux et les couloirs publics imposent tous des exigences différentes. Le choix correct du boîtier dépend donc de l'exposition à la poussière, à l'eau, au risque d'agression mécanique, au potentiel de corrosion et à la réalité de la maintenance.

C'est là que les références IP, IK et parfois de type NEMA deviennent utiles. Elles aident à traduire le risque environnemental en exigences de boîtier plus structurées. L'objectif n'est pas de spécifier systématiquement l'indice disponible le plus élevé, mais de choisir un boîtier qui répond aux conditions réelles avec une marge adéquate et une crédibilité de protection basée sur des tests.

Un bon processus de sélection de boîtier commence donc par les conditions du site, et non par l'esthétique du catalogue.

Regarder au-delà du seul matériau

Les acheteurs doivent également regarder au-delà de l'expression « aluminium moulé sous pression ». Le matériau compte, mais il ne fait pas tout. La qualité des joints, la fixation du couvercle, la précision d'usinage, la conception des presse-étoupes, le concept d'évacuation des eaux, le type de revêtement et la méthode de montage influencent tous la performance du boîtier après l'installation.

Il est également important de considérer les besoins de maintenance. Un boîtier robuste mais difficile à entretenir peut créer des temps d'arrêt plus longs. Un boîtier facile à ouvrir mais mal refermé peut compromettre la protection à long terme. Le meilleur choix équilibre la protection, la convivialité, le caractère pratique de l'installation et le cycle de vie attendu.

En d'autres termes, le bon boîtier en aluminium moulé sous pression est celui dont la conception globale correspond à l'équipement, au site et à l'attente opérationnelle.

Le choix du matériau commence l'histoire de la protection, mais la conception de l'étanchéité, la qualité d'usinage et le contexte d'installation déterminent comment cette histoire se termine sur le terrain.

Conclusion

Un boîtier en aluminium moulé sous pression est une enveloppe de protection durable fabriquée par coulée sous pression d'un alliage d'aluminium dans un moule fixe. Il est largement utilisé car il peut offrir une protection mécanique solide, une bonne constance dimensionnelle, une résistance utile à la corrosion et une étanchéité environnementale plus fiable lorsqu'il est correctement conçu et fini.

Sa valeur pratique devient particulièrement évidente dans l'électronique industrielle, les services publics, les communications extérieures et les équipements pour environnements sévères où le boîtier doit protéger non seulement contre l'exposition générale mais souvent contre la poussière, l'eau, les chocs et les contraintes climatiques à long terme.

Pour les ingénieurs, acheteurs et planificateurs de projets, la leçon clé est simple : un boîtier en aluminium moulé sous pression n'est pas qu'une simple boîte. C'est un composant du système de protection qui influence fortement la survie et la performance du produit dans le monde réel.

FAQ

À quoi sert un boîtier en aluminium moulé sous pression ?

Un boîtier en aluminium moulé sous pression est utilisé pour protéger les équipements électroniques, électriques et de communication contre les expositions environnementales et les contraintes mécaniques. Il est couramment utilisé dans les contrôles industriels, l'électronique extérieure, les interphones, les dispositifs pour services publics, les équipements réseau et les terminaux de communication pour environnements sévères.

Sa valeur principale est de fournir une structure de boîtier plus résistante et plus durable que de nombreuses alternatives légères.

Un boîtier en aluminium moulé sous pression implique-t-il automatiquement une protection IP élevée ?

Non. Le matériau seul ne détermine pas l'indice IP. La protection IP est déterminée par la conception globale du boîtier et les performances aux tests, y compris les surfaces d'étanchéité, les joints, l'ajustement du couvercle, la conception de l'entrée des câbles et la qualité d'assemblage.

L'aluminium moulé sous pression peut aider à réaliser un boîtier robuste, mais le résultat final en matière d'IP dépend de la conception complète du produit.

Les indices NEMA et IP sont-ils identiques ?

Non. Les indices NEMA et IP sont liés dans leur objectif mais ne sont pas totalement équivalents.

C'est pourquoi les ingénieurs doivent les comparer soigneusement au lieu de supposer une simple conversion un à un.
