La décharge électrostatique, couramment désignée par le sigle ESD (Electrostatic Discharge), est le transfert soudain d'électricité statique entre deux objets présentant des potentiels électriques différents. Ce phénomène peut se produire lorsqu'une personne touche un appareil électronique, lorsqu'un câble est connecté à un équipement, lorsqu'un emballage frotte contre un composant ou encore lorsqu'un objet chargé s'approche suffisamment pour qu'une étincelle jaillisse dans l'air.

L'ESD peut sembler anodine dans la vie courante – une petite décharge après avoir marché sur une moquette, par exemple – mais elle est capable d'endommager des circuits électroniques, de perturber les appareils de communication, de réinitialiser des systèmes de contrôle, d'altérer des données, de réduire la durée de vie des composants ou de poser des problèmes de sécurité dans les environnements sensibles. C'est pourquoi la protection contre les décharges électrostatiques est essentielle lors de la conception du produit, de sa fabrication, de son installation, de sa maintenance, de son transport et de son exploitation sur le terrain.

La protection ESD ne se limite pas aux manipulations en usine. Elle constitue aussi un enjeu de fiabilité du produit, un enjeu d'intervention sur site et une exigence d'immunité au niveau système pour les équipements électroniques.

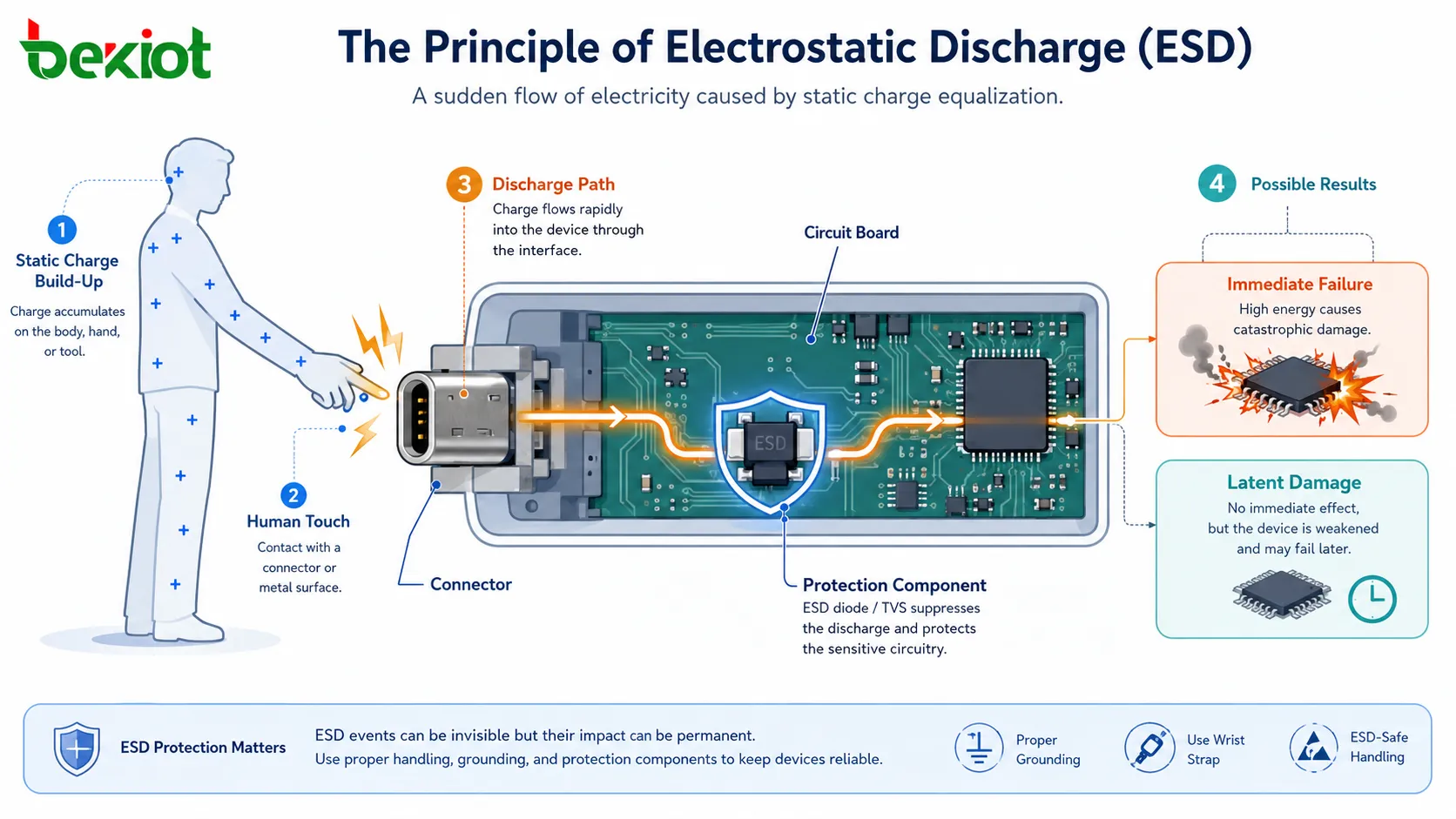

Signification fondamentale de la décharge électrostatique

Une décharge électrostatique se produit lorsque des charges statiques accumulées trouvent un chemin pour s'équilibrer. La décharge peut s'effectuer par contact direct, à travers une fine lame d'air ou via un outil conducteur, un câble, un connecteur, un boîtier ou le corps humain. Le phénomène est généralement très rapide, mais la tension peut être suffisamment élevée pour affecter les composants électroniques.

L'accumulation de charges statiques résulte de frottements, de séparations, de mouvements, d'air sec, de surfaces en plastique, de vêtements synthétiques, de matériaux d'emballage, de convoyeurs, de chaussures ou encore de procédés de manutention. La décharge peut se manifester par une étincelle visible, une secousse ressentie, ou bien rester totalement imperceptible tout en endommageant des éléments électroniques sensibles.

Accumulation de charges statiques

Les charges statiques s'accumulent lorsque des électrons sont transférés entre des matériaux. Cela survient par exemple quand deux surfaces entrent en contact puis se séparent, quand une personne marche sur un sol isolant, quand un emballage plastique glisse sur une table ou quand un équipement se déplace dans un environnement sec.

Le taux d'humidité, la nature du matériau, l'état de la mise à la terre, la résistance de surface et la vitesse de déplacement influencent tous l'accumulation de charges. Les environnements secs aggravent souvent le risque de décharge électrostatique parce que les charges statiques s'y dissipent plus lentement.

Événement de décharge

Un événement de décharge survient lorsque la charge accumulée se déplace brutalement vers un autre objet. Si cette décharge pénètre dans un circuit électronique par un connecteur, un bouton, un boîtier métallique, une antenne, un câble, un capteur ou un port d'interface, elle peut provoquer une contrainte électrique.

Certaines décharges électrostatiques entraînent une panne immédiate. D'autres provoquent un dommage latent : l'appareil continue de fonctionner, mais il est fragilisé et risque de tomber en panne plus tard lors d'une utilisation normale.

Pourquoi l'ESD est-elle importante dans les systèmes électroniques

L'ESD prend de l'importance car les composants électroniques ne cessent de gagner en miniaturisation, en rapidité et en sensibilité. Les circuits intégrés, les capteurs, les puces de communication, les afficheurs, les mémoires, les microcontrôleurs, les modules radio et les ports d'interface peuvent être affectés par des décharges que les utilisateurs ne perçoivent même pas.

Dans les produits finis, l'ESD peut également altérer le comportement du système. Un appareil peut redémarrer, se bloquer, perdre la connexion réseau, générer de fausses alarmes, endommager une interface ou présenter un fonctionnement instable après un événement de décharge.

Endommagement des composants

L'ESD peut endommager les jonctions semi-conductrices, les couches d'oxyde, les pistes métalliques, les broches d'entrée et les structures de protection. Le dommage peut être catastrophique ou caché. Un dommage catastrophique provoque une défaillance immédiate, tandis qu'un dommage latent fragilise le composant.

Le dommage latent est difficile à identifier car le produit peut réussir les tests de base juste après l'incident. Il peut ensuite tomber en panne ultérieurement, lors du fonctionnement normal, sous l'effet des variations de température, des vibrations ou de contraintes électriques répétées.

Dysfonctionnement du système

Même en l'absence de dommage matériel permanent, l'ESD peut perturber le fonctionnement normal d'un système. Elle peut provoquer des erreurs logiques temporaires, des pertes de communication, un scintillement de l'écran, des parasites audio, des entrées de touches fantômes, des alarmes erronées ou un redémarrage intempestif de l'appareil.

Pour les terminaux de communication, les dispositifs de contrôle d'accès, l'électronique médicale, les automates industriels et les équipements de secours, ces défaillances passagères peuvent néanmoins engendrer de sérieux problèmes opérationnels.

Fiabilité sur le terrain

Les produits utilisés dans les espaces publics, les sites industriels, en extérieur, dans les transports, le secteur de la santé ou les environnements de service sont fréquemment touchés par les utilisateurs. Les boutons, les écrans tactiles, les panneaux métalliques, les ports et les combinés constituent des points de décharge courants.

La fiabilité sur le terrain exige une protection ESD au niveau du produit, une conception adéquate du boîtier, une mise à la terre, une protection contre les surtensions, un blindage des câbles et des pratiques d'installation qui réduisent le risque de décharge.

Sources courantes de décharge électrostatique

Les décharges électrostatiques peuvent provenir des personnes, des outils, des emballages, des câbles, des surfaces des équipements, du mobilier, des revêtements de sol, des pièces en mouvement et des conditions environnementales. Comprendre l'origine du phénomène aide les ingénieurs et les équipes de maintenance à choisir la méthode de prévention adaptée.

Décharge par le corps humain

Une personne peut accumuler de l'électricité statique et la décharger en touchant un produit électronique. C'est l'un des scénarios ESD les plus courants en utilisation quotidienne.

Les points de contact tels que les boutons, les boîtiers métalliques, les corps de connecteurs, les claviers, les combinés, les lecteurs de cartes, les écrans et les ports doivent être pris en compte lors de la conception et des tests du produit.

Appareils et outils chargés

Les outils, les montages, les plateaux, les équipements de test, les câbles ou les appareils peuvent se charger et se décharger dans des éléments électroniques sensibles. Il s'agit d'un problème récurrent dans les environnements de fabrication, de réparation, d'assemblage et de laboratoire.

L'utilisation de postes de travail protégés contre les décharges électrostatiques, d'outils mis à la terre, d'ioniseurs, de conteneurs conducteurs et de procédures de manipulation contrôlées permet de réduire ce risque.

Emballage et transport

Les sacs plastiques, les mousses, les plateaux, les étiquettes et les matériaux d'expédition peuvent générer de l'électricité statique. Les composants sensibles et les cartes de circuits imprimés risquent d'être endommagés pendant l'emballage, l'expédition, la réception ou le stockage si des matériaux de protection ESD ne sont pas utilisés.

L'emballage de protection ESD doit être choisi en fonction de la sensibilité de l'article et de l'environnement de manutention prévu.

Câbles et interfaces externes

Les câbles externes peuvent introduire des décharges électrostatiques dans un appareil via les connecteurs ou les parties métalliques accessibles. Les ports Ethernet, les ports USB, les bornes RS-485, les connecteurs audio, les entrées d'alimentation, les connecteurs d'antenne et les entrées d'alarme peuvent tous nécessiter une protection.

La protection des interfaces doit tenir compte à la fois du fonctionnement normal et de la manipulation réelle par l'utilisateur. Un port fréquemment touché ou connecté à chaud exige une conception de protection rigoureuse.

Normes et références de test ESD

Les normes relatives aux décharges électrostatiques aident à définir la manière dont les produits, les composants et les postes de travail doivent être testés ou contrôlés. Différentes normes se concentrent sur des niveaux distincts : immunité du produit, sensibilité des composants, contrôle de l'environnement de travail, emballage et gestion des processus de fabrication.

CEI 61000-4-2

La norme CEI 61000-4-2 est largement utilisée pour les essais d'immunité aux décharges électrostatiques des équipements électriques et électroniques. Elle définit les méthodes d'essai permettant d'évaluer la réaction de l'équipement face aux événements ESD, notamment la décharge par contact et la décharge dans l'air.

La décharge par contact applique l'impulsion ESD par contact direct avec la surface de l'équipement ou le point de test. La décharge dans l'air applique l'essai à travers un intervalle d'air, l'étincelle se produisant lorsque la pointe d'essai s'approche de l'équipement. Les normes de produit ou les exigences du projet définissent généralement les niveaux et les critères de performance à respecter.

CEI 61340-5-1

La norme CEI 61340-5-1 est axée sur les programmes de contrôle des décharges électrostatiques destinés à protéger les dispositifs sensibles aux décharges électrostatiques. Elle aborde les mesures administratives et techniques nécessaires pour établir, mettre en œuvre et maintenir un programme de contrôle ESD.

Ce type de norme est important pour les processus de fabrication, d'assemblage, de service, d'emballage et de manutention. Il aide les organisations à contrôler la mise à la terre du personnel, les zones de travail, les matériaux, l'emballage, la formation, la vérification et la discipline de manipulation.

ANSI/ESD S20.20

La norme ANSI/ESD S20.20 est une autre norme majeure de programme de contrôle ESD, utilisée par les organisations qui manipulent des pièces, assemblages et équipements électriques et électroniques sensibles. Elle définit les exigences pour la mise en place d'un programme structuré de contrôle des décharges électrostatiques.

Elle est souvent employée dans les systèmes de qualité et de fabrication électronique lorsque les organisations ont besoin de procédures documentées, de formation, de qualification de produit, de vérification de la conformité, de mise à la terre, d'emballage et de gestion des zones protégées contre les décharges électrostatiques.

Modèles ESD au niveau du composant

Les composants peuvent être testés à l'aide de modèles tels que le modèle du corps humain (HBM) et le modèle du dispositif chargé (CDM). Ces tests aident à classifier la sensibilité des composants et à orienter les exigences de manipulation.

Les classifications au niveau du composant ne garantissent pas automatiquement l'immunité du produit fini. Un produit fini nécessite également une conception et des tests au niveau du système, car les boîtiers, les connecteurs, le câblage, la mise à la terre, l'agencement et les composants de protection influent tous sur le comportement réel face à l'ESD.

Comprendre les niveaux de protection ESD

Les niveaux de protection ESD décrivent le niveau de contrainte de décharge qu'un produit, un composant ou une interface est conçu ou testé pour supporter. Dans les fiches techniques des produits, ces niveaux peuvent apparaître sous la forme de tension de décharge par contact, de tension de décharge dans l'air, de tension du modèle du corps humain, de valeur du modèle du dispositif chargé ou de niveau de protection d'interface.

Ces chiffres doivent être interprétés avec prudence. Une valeur plus élevée peut indiquer une immunité testée plus forte dans des conditions spécifiques, mais elle ne garantit pas une protection absolue dans toutes les installations.

Décharge par contact

La décharge par contact est souvent plus répétable que la décharge dans l'air car l'électrode d'essai touche la cible avant que la décharge ne se produise. Elle est couramment utilisée sur les surfaces conductrices, les panneaux métalliques, les corps de connecteurs et les points de test spécifiés.

Pour la conception d'un produit, les résultats de la décharge par contact aident les ingénieurs à évaluer la manière dont les parties conductrices exposées gèrent la contrainte ESD et si le chemin de décharge est contrôlé en toute sécurité.

Décharge dans l'air

La décharge dans l'air est utilisée lorsque la décharge par contact n'est pas praticable, par exemple sur les surfaces isolantes, les interstices, les boîtiers en plastique, les boutons et les zones où une étincelle peut jaillir dans l'air.

La décharge dans l'air peut être plus variable car l'humidité, la vitesse d'approche, l'état de surface et la distance de l'intervalle influent sur l'événement réel. Il est donc important de prévoir des marges de conception et des tests pratiques.

Critères de performance

Les essais ESD ne se limitent pas à vérifier si le produit survit physiquement. Les critères de performance définissent le comportement autorisé de l'équipement pendant et après l'essai.

Selon l'application et la norme applicable, un produit peut être tenu de continuer à fonctionner normalement, de récupérer automatiquement, de nécessiter une réinitialisation par l'utilisateur ou d'éviter tout comportement dangereux. Les équipements critiques requièrent généralement des exigences de performance plus strictes.

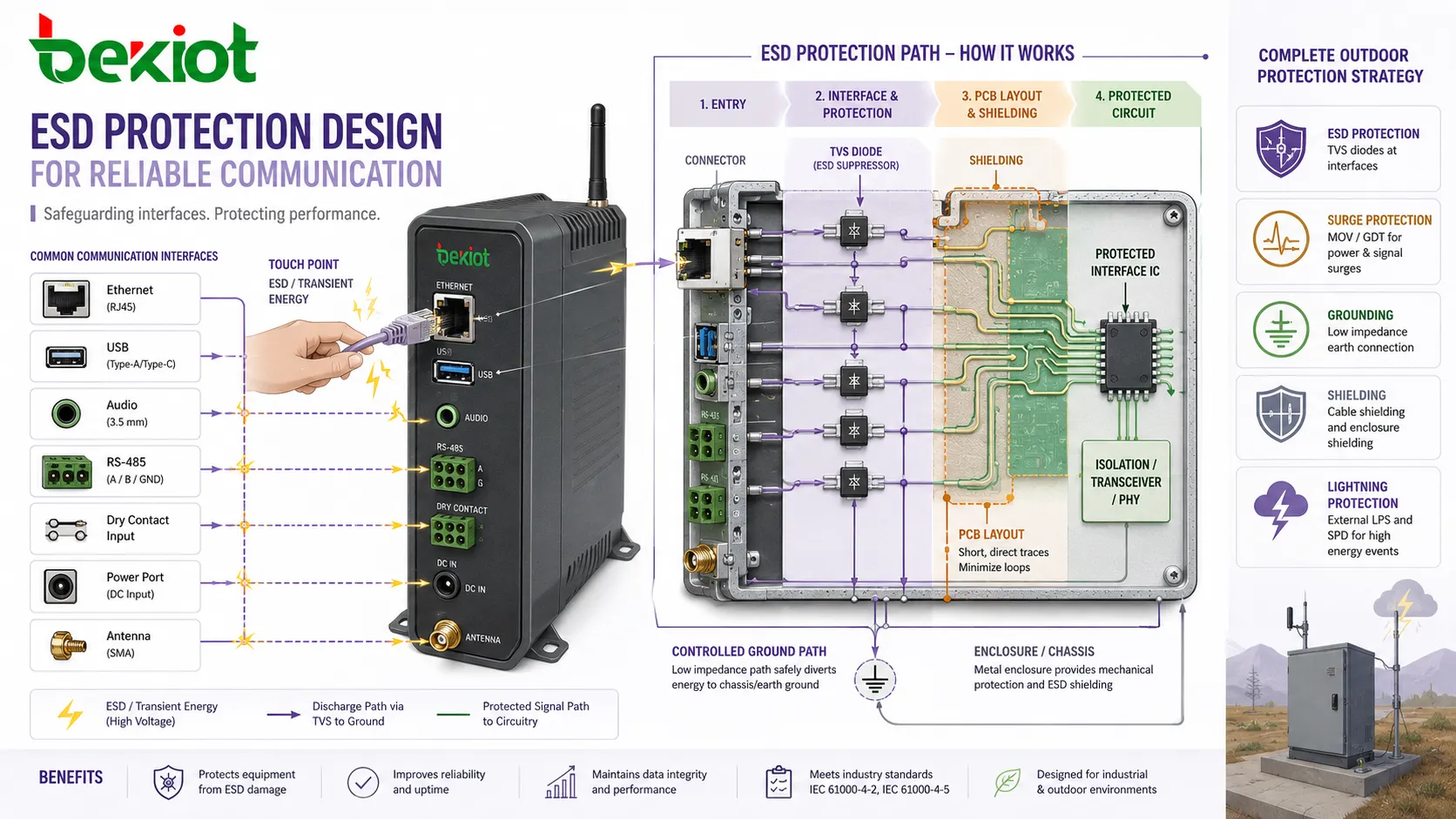

Méthodes de conception pour la protection ESD

La protection contre les décharges électrostatiques repose généralement sur plusieurs couches. Un seul composant de protection suffit rarement si le boîtier, la carte de circuit imprimé, l'agencement des connecteurs, la mise à la terre et la conception des câbles sont défaillants.

Chemin de décharge contrôlé

Une bonne conception offre à l'énergie de la décharge électrostatique un chemin plus sûr, à l'écart des circuits sensibles. Cela peut passer par la mise à la terre du châssis, le blindage métallique, des composants de protection, des éclateurs, des plans de masse et des chemins de décharge à faible impédance.

Si le chemin de décharge n'est pas maîtrisé, l'énergie de l'ESD peut emprunter les lignes de signal, les broches du microcontrôleur, les circuits audio, les capteurs ou les interfaces de communication, augmentant ainsi le risque de défaillance.

Composants de protection

Des composants de protection tels que les diodes TVS, les suppresseurs ESD, les résistances, les condensateurs, les bobines d'arrêt de mode commun et les réseaux de protection contre les transitoires sont couramment utilisés sur les interfaces exposées.

Le choix du composant doit tenir compte de la tension de service, de la capacité, de la tension de blocage, du temps de réponse, du courant de décharge, de la vitesse de l'interface, du courant de fuite et de sa position sur le circuit. Un composant de protection mal placé risque de ne pas protéger efficacement le circuit.

Agencement du circuit imprimé (PCB)

L'agencement du PCB est crucial pour la performance ESD. Les composants de protection doivent être placés à proximité du point d'entrée, avec des chemins courts vers la masse ou la référence du châssis. Des pistes longues peuvent accroître l'inductance et réduire l'efficacité de la protection.

Les plans de masse, les pistes de garde, les distances de séparation, le blindage et l'emplacement des connecteurs influencent tous le chemin de décharge. La conception ESD doit être prise en compte dès le début, et non une fois la carte terminée.

Conception du boîtier et mécanique

Le boîtier détermine les endroits où les utilisateurs peuvent toucher le produit et les points par lesquels l'énergie de décharge peut pénétrer. Les interstices plastiques, les panneaux métalliques, les ouvertures pour connecteurs, les claviers, les joints et les vis de fixation doivent tous être examinés.

La conception mécanique peut contribuer à dévier les décharges loin de l'électronique sensible en utilisant du blindage, de l'espacement, de l'isolation, des revêtements conducteurs, une conception adéquate des joints d'étanchéité et un positionnement soigneux des pièces métalliques accessibles.

Protection des câbles et des interfaces

Les câbles externes peuvent transporter des décharges électrostatiques et de l'énergie transitoire jusqu'à l'équipement. Les interfaces telles que Ethernet, USB, audio, RS-485, les entrées à contact sec, les ports d'alimentation et les connexions d'antenne peuvent nécessiter une protection en fonction du risque d'exposition.

Pour les installations extérieures ou industrielles, la protection ESD peut également devoir être associée à une protection contre les surtensions, à la mise à la terre, au blindage et à une stratégie de protection contre la foudre.

Contrôle de l'ESD en fabrication et en service

La protection contre les décharges électrostatiques ne se limite pas à la conception des produits. Elle doit également être contrôlée durant la fabrication, l'assemblage, la réparation, les tests, le stockage et le transport. Les composants sensibles peuvent être endommagés avant même d'atteindre le client.

Zone protégée contre les décharges électrostatiques (EPA)

Une zone protégée contre les décharges électrostatiques est un espace de travail contrôlé où l'électricité statique est maîtrisée. Elle peut comprendre des surfaces de travail mises à la terre, des bracelets antistatiques, un revêtement de sol ESD, des conteneurs conducteurs, des ioniseurs, un contrôle de l'humidité et des outils approuvés.

L'objectif est de réduire l'accumulation de charges et de fournir des voies de dissipation sûres. Le personnel doit comprendre les règles avant de manipuler des pièces sensibles.

Mise à la terre du personnel

Les personnes sont une source majeure de décharge électrostatique. Les bracelets antistatiques, les talonnettes conductrices, les chaussures conductrices, les sols ESD et les contrôles de mise à la terre sont utilisés pour réduire le risque de décharge liée au corps humain.

Les dispositifs de mise à la terre doivent être testés régulièrement. Un bracelet porté mais mal connecté peut donner une fausse impression de sécurité.

Emballage antistatique

Les composants sensibles et les cartes de circuits imprimés doivent être stockés et transportés dans un emballage de protection ESD approprié. Les sacs ou mousses en plastique ordinaires peuvent générer de l'électricité statique et ne doivent pas être utilisés pour l'électronique sensible, à moins d'être spécifiquement conçus pour la protection ESD.

Le choix de l'emballage doit tenir compte de la nécessité éventuelle d'un blindage, d'une faible charge, d'un amortissement, d'une protection contre l'humidité ou d'un étiquetage.

Formation et vérification

La formation aide le personnel à comprendre l'importance de la maîtrise des décharges électrostatiques et la manière de suivre les procédures. La vérification confirme l'efficacité du programme par des audits, des contrôles de résistance, des inspections des postes de travail et des revues de processus.

Sans formation ni vérification, les règles ESD peuvent rester théoriques mais échouer dans la pratique quotidienne.

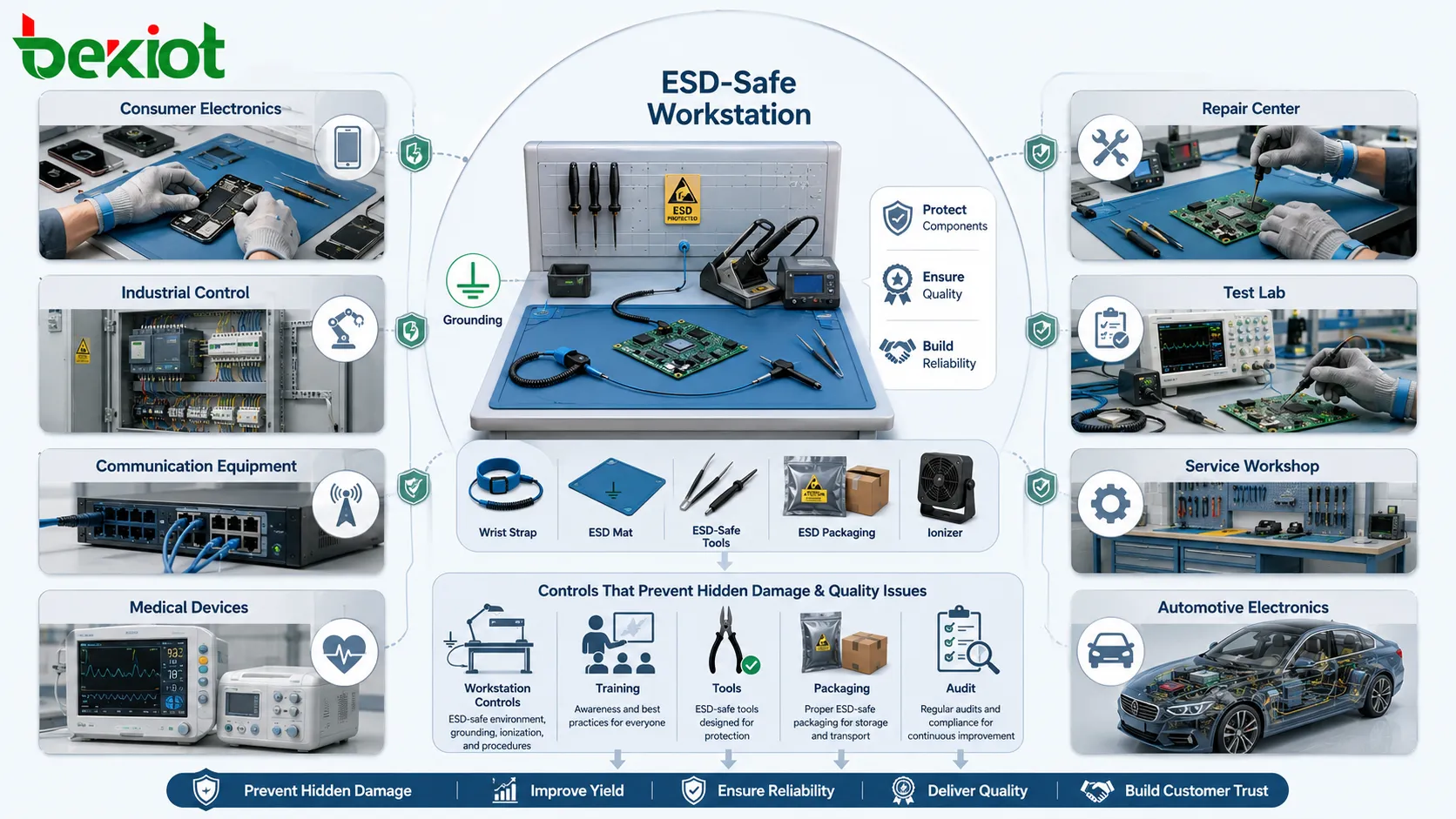

Applications dans différents systèmes

La protection ESD est nécessaire partout où des appareils électroniques sont touchés, manipulés, installés, entretenus ou connectés à des interfaces externes. Le niveau de protection requis dépend de l'environnement et du risque.

Électronique grand public

Téléphones, tablettes, ordinateurs portables, objets connectés portés, manettes de jeu, casques audio, appareils domotiques et chargeurs sont fréquemment touchés par les utilisateurs. Les boutons, les écrans, les ports, les coques et les connecteurs doivent tolérer les événements ESD du quotidien.

Une bonne conception ESD aide à prévenir les redémarrages intempestifs, les défaillances tactiles, les dommages aux ports, les problèmes de charge et les dysfonctionnements visibles par l'utilisateur.

Systèmes de contrôle industriel

Les automates industriels, les IHM, les capteurs, les modules API, les variateurs de vitesse et les dispositifs d'E/S déportés peuvent être installés dans des environnements électriquement bruyants. Les opérateurs sont susceptibles de toucher les écrans, les câbles, les borniers et les boîtiers métalliques durant leur travail.

La protection ESD industrielle doit être coordonnée avec la conception CEM, la mise à la terre, le câblage d'armoire, le blindage et la protection contre les surtensions.

Équipements de communication et d'interphonie

Les appareils de communication intègrent souvent des combinés, des haut-parleurs, des microphones, des boutons, des ports Ethernet, des entrées d'alimentation, des sorties relais et des panneaux accessibles à l'utilisateur. Ces points de contact et ces interfaces doivent faire l'objet d'une attention ESD.

Dans les projets de points d'assistance extérieurs ou de communication de site, la série d'interphones Becke Telcom BHP-SOS peut être envisagée lorsque les appels d'urgence robustes, l'interaction par boutons et la protection des interfaces doivent être étudiés conjointement avec la mise à la terre du site et les conditions d'installation.

Dispositifs médicaux et de laboratoire

Les équipements médicaux et de laboratoire peuvent contenir des capteurs sensibles, des écrans, des circuits de mesure et des interfaces de données. L'ESD peut affecter la précision, la fiabilité ou la disponibilité de l'appareil.

Les procédures de conception et de manipulation doivent être adaptées au niveau de risque du dispositif, à l'environnement d'exploitation et aux exigences réglementaires.

Systèmes automobiles et de transport

Les véhicules, les systèmes ferroviaires, les bornes de recharge, les distributeurs de titres de transport, les écrans d'information voyageurs et les terminaux de transport sont soumis à des contacts humains fréquents et à des conditions environnementales changeantes.

La protection ESD contribue à améliorer la fiabilité des boutons, des écrans, des connecteurs, des modules de communication et de l'électronique de commande.

Postes de travail de fabrication et de réparation

Les usines de fabrication électronique, les centres de réparation, les laboratoires d'essais et les ateliers de service doivent maîtriser les décharges électrostatiques lors des manipulations. Les composants peuvent être plus vulnérables avant d'être assemblés dans des produits protégés.

Les contrôles au poste de travail, la formation, les outils, l'emballage et les audits sont essentiels pour réduire les dommages cachés et les problèmes de qualité.

Problèmes courants liés aux décharges électrostatiques

Les problèmes d'ESD peuvent se manifester par des pannes matérielles évidentes ou par une instabilité difficile à déceler. Les décharges étant rapides et souvent invisibles, la cause profonde peut être difficile à identifier sans tests structurés.

Redémarrage intempestif de l'appareil

Un appareil peut redémarrer lorsqu'un utilisateur touche un bouton, un câble, un cadre métallique ou un connecteur. Cela peut indiquer que l'énergie de la décharge s'introduit dans les lignes de réinitialisation, les circuits d'alimentation, les interfaces de communication ou les broches du processeur.

Une amélioration de la mise à la terre, des composants de protection, du filtrage, de l'agencement ou de la conception du boîtier peut s'avérer nécessaire.

Défaillance d'un port de communication

Les ports tels qu'Ethernet, USB, série, audio, à contact sec et les entrées d'alimentation peuvent être endommagés par des événements ESD. Les pannes peuvent se traduire par une perte de connexion, une communication intermittente, un taux d'erreur élevé ou une destruction complète du port.

Une protection spécifique à l'interface doit être choisie en fonction du débit de données, des limites de capacité, de la tension de service et du niveau d'exposition.

Fausses alarmes ou erreurs d'entrée

L'ESD peut déclencher de faux signaux d'entrée, des appuis de touche, des événements d'alarme, des lectures de capteur ou des commandes de contrôle. Cela est particulièrement problématique pour les systèmes de contrôle d'accès, d'alarme, de commande industrielle et les dispositifs d'urgence.

L'anti-rebond, le filtrage, le blindage, la mise à la terre et la protection des entrées peuvent réduire les déclenchements intempestifs.

Défaillances de fiabilité latentes

Un produit peut réussir les tests finaux mais tomber en panne plus tard parce qu'une décharge électrostatique a fragilisé un composant pendant la production ou une intervention. Ces défaillances coûtent cher car elles peuvent apparaître après l'expédition ou l'installation.

C'est pourquoi les programmes de contrôle des décharges électrostatiques sont aussi importants dans les processus de fabrication et de réparation que dans la conception des produits.

Critères de sélection et de déploiement

Lors de l'évaluation de la protection ESD, les acheteurs et les ingénieurs doivent examiner à la fois les valeurs indiquées dans les fiches techniques et les conditions réelles d'installation. Un niveau de protection n'a de sens que si l'on tient compte de l'application, du câblage, de la mise à la terre et de l'environnement.

Vérifier la méthode d'essai de référence

Une fiche technique peut mentionner une valeur ESD, mais elle doit également préciser si cette valeur correspond à une décharge par contact, une décharge dans l'air, un modèle HBM, un modèle CDM ou une autre méthode d'essai. Ces méthodes ne sont pas interchangeables.

Pour un équipement fini, les tests d'immunité au niveau du système sont généralement plus pertinents que les seuls niveaux des composants.

Examiner les points de contact accessibles

Toute partie que l'utilisateur touche doit être examinée. Les boutons, les poignées, les écrans, les corps de connecteurs, les claviers, les boîtiers métalliques, les vis et les ports externes peuvent devenir des points de décharge.

Sur les appareils destinés au public ou à l'industrie, les points de contact peuvent subir des décharges plus fréquentes et plus fortes que sur les produits grand public d'intérieur.

Prendre en compte la mise à la terre de l'installation

La protection ESD dépend souvent de la mise à la terre et de l'équipotentialité. Si l'installation ne fournit pas une référence ou un chemin de décharge correct, la protection risque d'être moins efficace.

Les armoires extérieures, les poteaux métalliques, les pupitres de commande, les baies, les câbles blindés et les systèmes d'alimentation doivent être examinés comme faisant partie intégrante de l'installation.

Coordonner la protection ESD avec la CEM et la protection contre les surtensions

L'ESD n'est qu'un aspect de la compatibilité électromagnétique. Les produits peuvent également avoir besoin d'être protégés contre les transitoires électriques rapides, les surtensions, les interférences rayonnées, les interférences conduites et les phénomènes liés à la foudre.

Pour les systèmes extérieurs et industriels, la protection ESD doit être intégrée dans une conception plus large de CEM et de protection contre les surtensions, et non traitée isolément.

Bonnes pratiques pour la protection ESD

Une bonne protection ESD allie la conception du produit, des manipulations maîtrisées, une installation correcte et des contrôles périodiques. Aucune mesure unique ne peut répondre à tous les risques de décharge électrostatique.

Intégrer la protection dès la conception

La protection ESD doit être intégrée tôt dans la conception du produit. Attendre la fin des essais de conformité conduit souvent à des reconceptions difficiles, des surcoûts et des compromis d'agencement.

Une planification précoce permet aux ingénieurs de positionner correctement les composants de protection, de définir les chemins de décharge, de concevoir les boîtiers et de choisir les connecteurs appropriés.

Adopter une protection multicouche

La protection multicouche peut inclure l'espacement mécanique, le blindage, la mise à la terre, les diodes TVS, le filtrage, l'isolation, la récupération logicielle et les contrôles de manipulation.

Si une couche est imparfaite, les autres peuvent contribuer à réduire le risque. Cette approche est plus robuste que de s'en remettre à un seul composant.

Maîtriser l'environnement de travail

Pour la fabrication et la réparation, utilisez des zones de travail protégées contre les décharges électrostatiques, des outils de mise à la terre, des emballages approuvés, une formation et une vérification. Les cartes sensibles ne doivent pas être posées sur du plastique ordinaire, de la mousse, de la moquette ou des surfaces non reliées à la terre.

La maîtrise de l'environnement de travail réduit les dommages cachés et améliore la qualité du produit avant que l'équipement n'arrive sur le terrain.

Tester des scénarios d'utilisation réels

Les tests ESD doivent refléter les points de contact et les modes d'utilisation réels. Testez les connecteurs, les boutons, les pièces métalliques, les joints, les ports et les zones accessibles à l'utilisateur. Tenez compte de l'état sous tension et en fonctionnement lorsque cela est applicable.

Des tests réalistes aident à identifier des problèmes qui peuvent ne pas apparaître lors de simples contrôles en laboratoire.

Documenter les niveaux et les limites

Les niveaux de protection ESD, les conditions d'essai, les ports protégés, les exigences d'installation et les précautions de manipulation doivent être clairement documentés. Les équipes de maintenance et les intégrateurs de systèmes ont besoin de ces informations lors du déploiement.

Une documentation claire prévient les mauvaises utilisations et aide les équipes à comprendre ce que le produit est conçu pour supporter.

FAQ

Une décharge électrostatique peut-elle endommager un appareil même si aucune étincelle n'est visible ?

Oui. De nombreuses décharges électrostatiques sont trop faibles pour être vues ou ressenties, mais restent suffisamment puissantes pour endommager des composants électroniques sensibles ou créer des problèmes de fiabilité latents.

Un boîtier en plastique élimine-t-il tous les problèmes d'ESD ?

Non. Le plastique peut réduire le contact direct avec les circuits internes, mais une décharge peut encore pénétrer par les interstices, les boutons, les connecteurs, les câbles, les vis ou les lames d'air avoisinantes. La conception du boîtier doit être examinée conjointement avec la protection des circuits.

Pourquoi certains appareils réussissent-ils les tests en usine mais tombent-ils en panne plus tard à cause de l'ESD ?

Un dommage latent dû à une décharge électrostatique peut fragiliser des composants sans provoquer de panne immédiate. L'appareil peut réussir les tests de base, puis tomber en panne plus tard, après des changements de température, une utilisation répétée ou des contraintes électriques supplémentaires.

La protection ESD et la protection contre les surtensions, est-ce la même chose ?

Non. L'ESD est un événement de décharge très rapide généralement lié à l'électricité statique et au contact humain ou avec un objet. Les surtensions sont souvent des transitoires de plus haute énergie provenant des réseaux électriques, des commutations ou des effets de foudre. Les deux peuvent nécessiter une protection, mais les méthodes de conception diffèrent.

Comment les techniciens de maintenance peuvent-ils réduire le risque d'ESD sur le terrain ?

Ils peuvent utiliser des bracelets antistatiques lorsque cela est approprié, éviter les surfaces en plastique ordinaire, conserver les cartes dans un emballage protecteur, se mettre à la terre et mettre leurs outils à la terre correctement, respecter les procédures de manipulation et éviter de toucher inutilement les composants exposés.

Que faut-il vérifier si un appareil redémarre lorsqu'on le touche ?

Vérifiez la mise à la terre, l'équipotentialité du boîtier, la protection des boutons et des connecteurs, l'agencement du circuit imprimé, le filtrage du circuit de réinitialisation, le blindage des câbles, la stabilité de l'alimentation et la présence d'un chemin de décharge correct au point de contact exposé.
