Le réseau ad hoc haut débit est une solution de communication sans fil conçue pour créer une couverture haut débit temporaire sans dépendre d’une infrastructure réseau fixe. Il utilise une technologie de réseau auto-organisé pour former des liaisons de données flexibles entre véhicules, équipes de terrain, postes de commandement, drones, terminaux portables et équipements d’accès distant.

Pour les applications de couche supérieure, le réseau ad hoc haut débit ne doit pas être compris comme un système autonome complexe. Son rôle essentiel est de fournir un canal de transmission de données, comparable dans son objectif aux câbles Ethernet, aux liaisons fibre, au WiFi, à la 4G ou à la 5G. La différence est qu’il peut être déployé rapidement dans des environnements de terrain où l’accès réseau fixe est indisponible, endommagé, retardé ou difficile à étendre.

Pourquoi les liaisons haut débit temporaires sont importantes

Dans de nombreux scénarios d’urgence, militaires, industriels, de secours et d’IoT, le principal défi n’est pas de savoir s’il existe une plateforme métier. Le véritable défi consiste à renvoyer la voix, la vidéo, la localisation et les données vers le centre de commandement lorsque le réseau fixe ne peut pas atteindre le site.

Le réseau ad hoc haut débit résout ce problème en permettant à plusieurs nœuds sans fil de s’organiser automatiquement et de transférer les données par routage multi-sauts. Il convient donc à la couverture haut débit rapide, aux postes de commandement temporaires, aux équipes mobiles de patrouille, au secours en cas de catastrophe, à l’inspection distante et à la transmission vidéo sur le terrain.

Cette technologie est généralement associée à plusieurs caractéristiques importantes : auto-organisation, routage multi-sauts, bande passante élevée et topologie dynamique. Ces fonctions permettent au réseau de s’adapter lorsque les nœuds se déplacent, lorsque la zone de déploiement change ou lorsqu’un chemin de communication devient instable.

Point fort de la solution : le réseau ad hoc haut débit n’est pas seulement un ensemble d’équipements de communication. C’est une couche de données haut débit flexible qui aide les plateformes voix, vidéo, commandement, IoT et urgence à fonctionner dans les lieux où l’infrastructure réseau normale est indisponible.

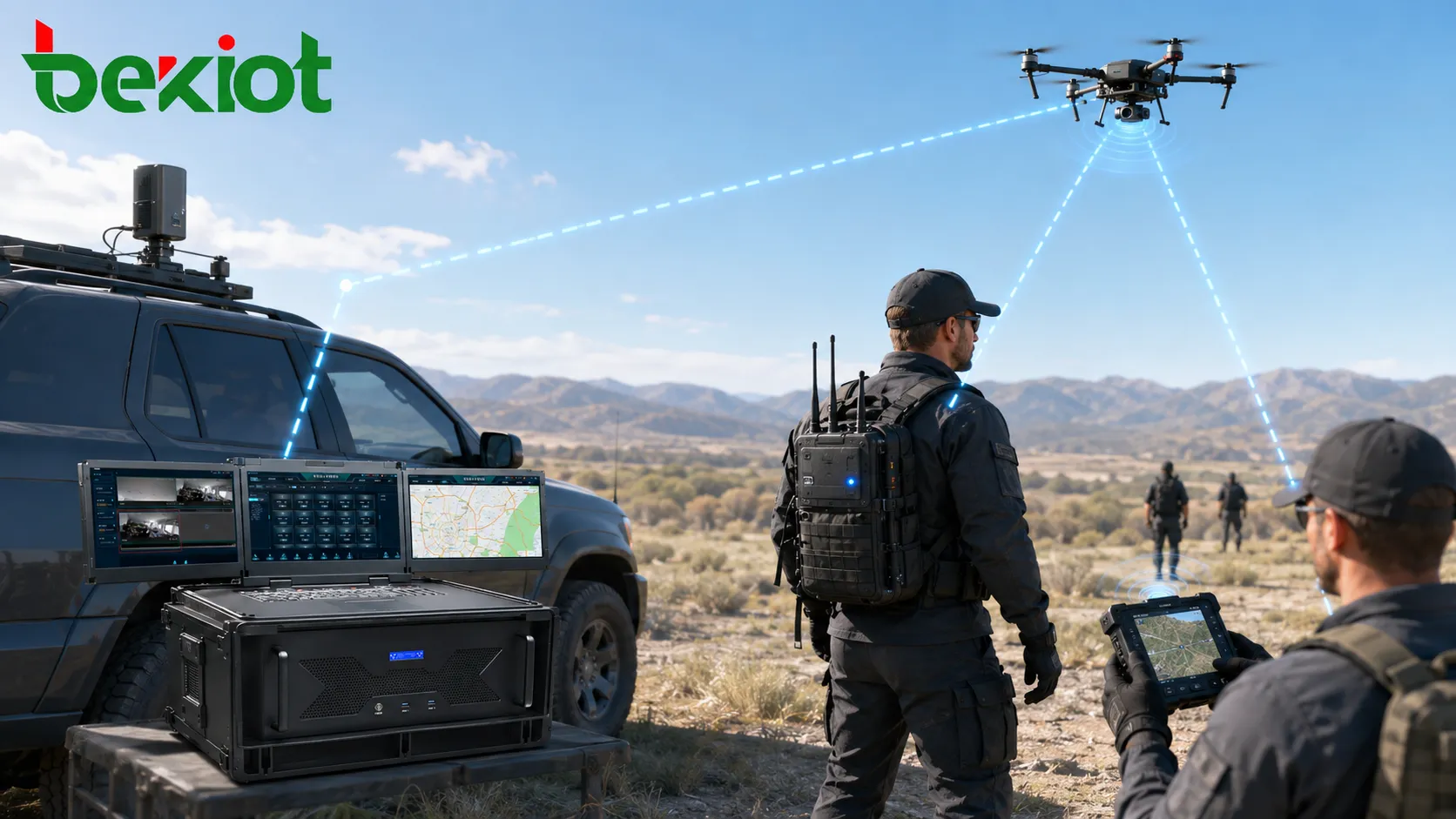

Équipements clés dans un déploiement terrain

Les équipements de réseau ad hoc haut débit peuvent être divisés en plusieurs types courants selon l’environnement de déploiement et la méthode d’utilisation. Les principales catégories comprennent les unités embarquées sur véhicule, les unités sac à dos, les terminaux portatifs et les unités aériennes. Chaque type joue un rôle différent dans la structure globale de communication terrain.

Une unité embarquée est généralement installée dans un véhicule de commandement, un véhicule d’urgence, un véhicule de patrouille ou une plateforme mobile de communication. Elle peut utiliser une conception en rack ou une installation fixe, se connecter à des antennes externes de communication et être reliée au réseau local du véhicule via Ethernet. Le réseau du véhicule peut ainsi être étendu vers l’extérieur grâce au réseau ad hoc haut débit.

Dans de nombreux déploiements, une radio ad hoc embarquée pèse moins de 10 kg et peut atteindre un niveau de protection IP54. Elle convient donc aux véhicules de commandement mobiles, aux stations terrain temporaires et à l’extension haut débit embarquée lorsque la stabilité d’installation est importante.

Nœuds portables pour élargir la couverture temporaire

L’équipement de type sac à dos est conçu pour un déploiement porté par le personnel. Par rapport aux petits terminaux portatifs, les unités sac à dos offrent généralement une alimentation plus robuste et une capacité de transmission plus élevée. Elles sont utiles lorsque plusieurs nœuds doivent être placés sur une grande zone de terrain afin d’étendre le réseau progressivement.

Un nœud haut débit sac à dos typique peut peser moins de 8 kg et utiliser un boîtier répondant aux exigences de protection IP67. Cela lui permet de fonctionner dans des environnements extérieurs plus exigeants, notamment les sites de secours, les zones montagneuses, les zones de lutte contre les inondations, les périmètres de sécurité temporaires et les chantiers éloignés.

Lorsque plusieurs unités sac à dos sont déployées ensemble, elles peuvent former une structure proche d’un maillage haut débit sans fil. Chaque nœud peut aider à relayer les données vers un autre nœud, ce qui améliore la distance de couverture lorsqu’une seule liaison point à point ne suffit pas.

Terminaux portatifs pour les utilisateurs individuels

Les terminaux haut débit portatifs, parfois utilisés comme terminaux individuels de terrain, sont conçus pour le personnel mobile. En général, ce type d’équipement peut peser moins de 2 kg, ce qui facilite son transport par les opérateurs, sauveteurs, équipes d’inspection ou agents de sécurité pendant les missions de terrain.

Les anciens terminaux portatifs étaient souvent relativement volumineux, mais les conceptions récentes peuvent se rapprocher de la taille d’un terminal radio professionnel. De nombreux appareils portatifs sont aussi associés à des applications métier, comme le push-to-talk, les caméras de casque externes, les microphones d’épaule, le retour vidéo, le rapport de position ou les fonctions de commandement mobile.

Les terminaux portatifs deviennent ainsi plus que de simples nœuds réseau. Ils peuvent devenir le point d’entrée de communication de l’utilisateur terrain, en portant à la fois l’accès aux données et les fonctions applicatives pratiques pour la voix, l’image et la coordination en temps réel.

Nœuds aériens pour gagner en hauteur et étendre la couverture

Les nœuds haut débit aériens sont étroitement liés au développement de la technologie des drones. Dans de nombreux environnements de terrain, la couverture sans fil est limitée par le relief, les bâtiments, la végétation, les montagnes ou d’autres obstacles. Lorsque la liaison au sol est bloquée, augmenter la hauteur du nœud est souvent l’un des moyens les plus directs d’améliorer la couverture.

Il existe généralement deux façons d’améliorer la couverture sans fil : augmenter la hauteur de l’antenne ou augmenter la puissance d’émission. Toutefois, augmenter la puissance n’est pas toujours pratique, et les contraintes du terrain peuvent encore bloquer le signal. Un nœud monté sur drone peut servir de relais élevé, aidant le réseau à atteindre des zones difficiles à couvrir par les équipements au sol.

En emportant une radio ad hoc haut débit dans les airs, le drone peut créer une position de relais sans fil plus haute. Cela peut améliorer les conditions de visibilité directe, élargir la couverture temporaire et soutenir une meilleure communication entre équipes de terrain, véhicules, postes de commandement et sources vidéo distantes.

Utilisation du réseau dans les projets réels

Le réseau ad hoc haut débit sert principalement à fournir un canal de connexion réseau. Ainsi, de nombreux appareils incluent des ports Ethernet et un accès WiFi. Ces interfaces facilitent la connexion d’ordinateurs, passerelles, caméras, routeurs, terminaux de terrain, encodeurs vidéo et autres équipements de service.

L’exemple le plus simple est un déploiement à deux points. Plusieurs radios ad hoc haut débit peuvent être placées entre deux emplacements. Un ordinateur est connecté par Ethernet à chaque extrémité. Une fois la liaison sans fil formée, les deux ordinateurs peuvent communiquer via le réseau haut débit temporaire.

Dans les projets pratiques, la même idée peut être étendue à des cas plus complexes. Les véhicules de commandement terrain peuvent relier leurs réseaux locaux aux équipes distantes. Les sites de secours temporaires peuvent envoyer vidéo et données aux postes de commandement. Les points de surveillance éloignés peuvent renvoyer les flux de caméras par liaisons sans fil. Les équipes mobiles peuvent accéder au réseau terrain via le WiFi fourni par le nœud ad hoc.

Couverture d’urgence dans les environnements perturbés

Le réseau ad hoc haut débit est particulièrement utile dans les environnements perturbés où l’infrastructure de communication normale est indisponible ou peu fiable. Cela peut inclure des zones sinistrées, des routes interrompues, des pannes électriques, des lignes réseau endommagées, des zones de secours éloignées et des lieux de commandement temporaires.

Dans ces conditions, le réseau ad hoc peut fonctionner avec des stations satellite portables à haut débit, des dispositifs internet multi-SIM agrégés, des routeurs 4G/5G ou d’autres équipements de backhaul. Le réseau ad hoc étend le réseau local de terrain, tandis que le satellite ou l’agrégation cellulaire renvoie les données collectées vers le centre de commandement distant.

Cette structure est précieuse parce que le centre de commandement n’a pas besoin d’être physiquement proche de chaque équipement de terrain. Le réseau de terrain peut collecter la vidéo, l’audio et les données locales, puis les transmettre via satellite, 4G, 5G ou liaisons internet agrégées pour le commandement, la supervision et la prise de décision à distance.

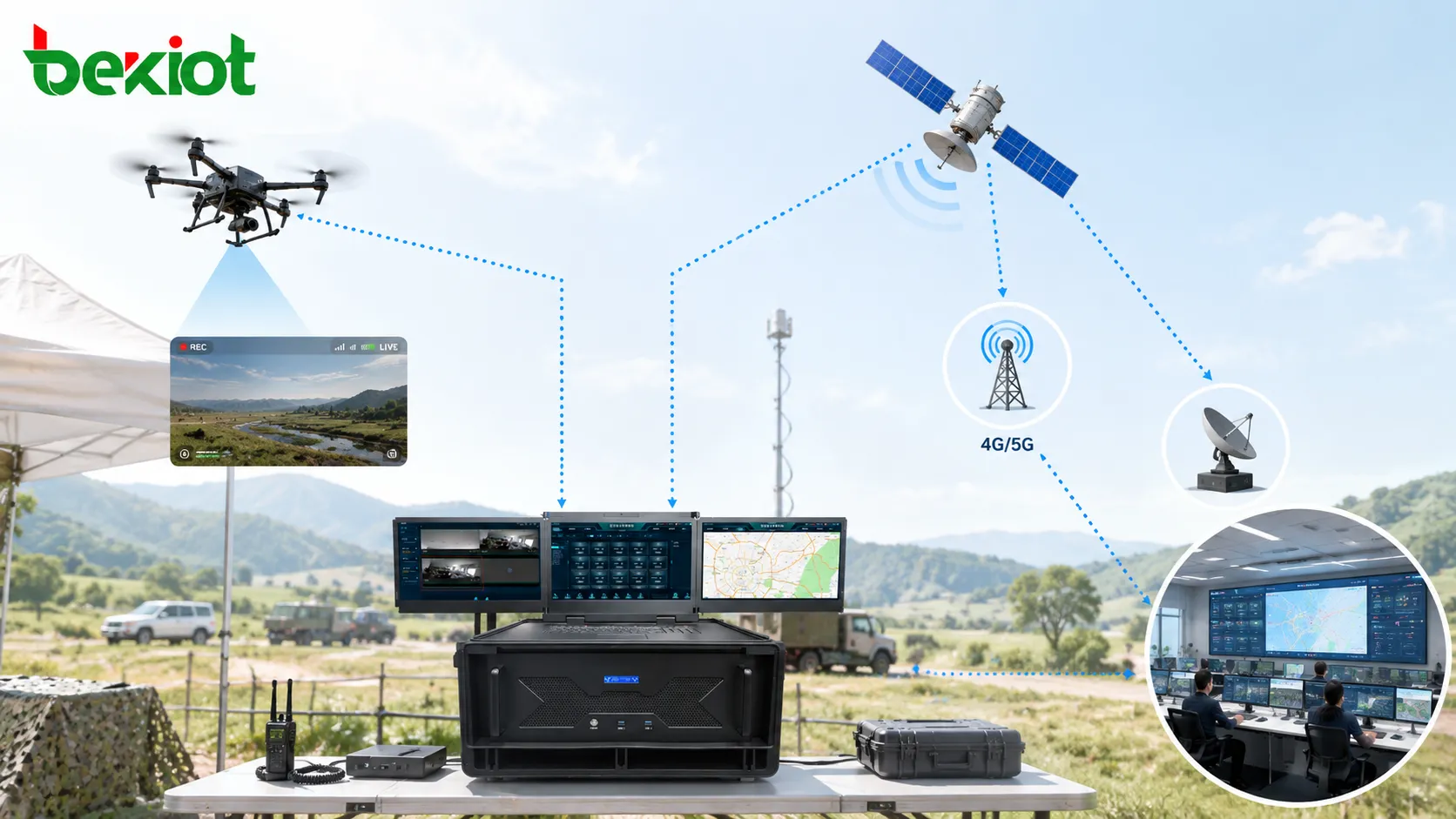

Retour vidéo de drone et partage sur le terrain

Le retour vidéo de drone est l’une des applications courantes du réseau ad hoc haut débit. Un pilote de drone peut se connecter au réseau local temporaire de terrain via WiFi. Une fois le streaming vidéo lancé, l’image du drone peut être transmise à un nœud de commandement temporaire par la liaison ad hoc haut débit.

Au point de commandement terrain, la vidéo peut être affichée, partagée, enregistrée ou transmise à d’autres systèmes. Si le projet exige l’accès d’un centre de commandement distant, la vidéo peut continuer à être transmise par backhaul satellite, 4G ou 5G. Une passerelle vidéo ou un dispositif de traitement média peut ensuite sortir le flux via différents protocoles ou effectuer un transcodage vidéo pour la compatibilité des plateformes.

Ce flux de travail est utile pour le secours d’urgence, l’inspection de catastrophe, la lutte contre les incendies, la prévention des inondations, la patrouille frontalière, la gestion du trafic, la sécurité de grands événements, l’inspection industrielle et la surveillance distante de chantier. Le drone fournit l’information visuelle, tandis que le réseau ad hoc haut débit fournit le chemin temporaire des données.

Intégration avec les plateformes voix, vidéo et données

Bien que certains appareils ad hoc haut débit puissent inclure des fonctions voix ou vidéo, leur valeur fondamentale reste la transmission de données haut débit. Dans de nombreux projets, le réseau ad hoc soutient d’autres systèmes au lieu de les remplacer. Il peut transporter des flux de vidéosurveillance, du trafic push-to-talk, des données de plateforme de commandement, des informations IoT, des transferts de fichiers, des données de localisation ou des rapports d’urgence.

Cela rend la solution très flexible. Le même réseau sans fil peut prendre en charge différents systèmes de couche supérieure si la bande passante, le délai, le routage et les exigences d’interface sont correctement planifiés. Par exemple, une plateforme de commandement peut utiliser la liaison pour le retour vidéo, tandis que les ordinateurs de terrain l’utilisent pour le partage de données et les terminaux mobiles pour l’accès WiFi.

Pour la conception du projet, cela signifie que le réseau ad hoc doit être planifié comme une couche de transport. Les systèmes métier fonctionnant au-dessus doivent être choisis selon les besoins opérationnels, tels que le commandement d’urgence, la convergence vidéo, la communication de sécurité publique, l’inspection mobile ou la surveillance industrielle.

Limites à prendre en compte

Le réseau ad hoc haut débit est pratique, mais il n’est pas parfait. Les environnements obstrués peuvent réduire la qualité du signal. Les bâtiments, montagnes, tunnels, végétation dense, structures métalliques et zones urbaines complexes peuvent affecter la couverture sans fil. Une bonne planification du site et un bon placement des nœuds sont donc importants.

La transmission multi-sauts peut aussi réduire la bande passante disponible. Chaque saut supplémentaire peut consommer une partie des ressources sans fil, surtout lorsque de grands flux vidéo sont transmis. Pour cette raison, les projets critiques de retour vidéo doivent évaluer le nombre de sauts, les besoins de bande passante, la hauteur d’antenne, la distance de liaison et la qualité de service attendue avant le déploiement.

Même avec ces limites, le réseau ad hoc haut débit reste très utile dans les scénarios d’urgence et temporaires. Son avantage réside dans le déploiement rapide, la topologie flexible, l’accès mobile et la capacité de construire un environnement haut débit opérationnel là où l’infrastructure normale ne peut pas être utilisée.

Processus de déploiement recommandé

Évaluer le besoin de communication terrain

L’équipe projet doit d’abord identifier ce qui doit être transmis : voix, vidéo, fichiers, données IoT, informations de localisation, données de plateforme de commandement ou flux de drones. Différents services exigent une planification différente de la bande passante, du délai, de la stabilité et des interfaces.

Pour les applications fortement orientées vidéo, le système doit réserver assez de bande passante et réduire les chemins multi-sauts inutiles. Pour les applications de commandement et de données, la fiabilité de couverture et la disponibilité des nœuds peuvent être plus importantes que la bande passante maximale.

Choisir les bons types de nœuds

Les équipements embarqués conviennent aux véhicules de commandement et aux centres mobiles. Les nœuds sac à dos conviennent aux relais temporaires et à une couverture terrain plus large. Les terminaux portatifs conviennent aux utilisateurs individuels. Les nœuds aériens conviennent à l’extension de couverture par la hauteur et aux scénarios de relais par drone.

De nombreux projets utilisent plusieurs types de nœuds ensemble. Un véhicule de commandement peut servir de concentrateur principal, les nœuds sac à dos peuvent étendre la couverture terrain, les terminaux portatifs peuvent soutenir les utilisateurs mobiles et les nœuds aériens peuvent résoudre les zones d’ombre liées au terrain.

Planifier le backhaul et l’accès aux plateformes

Le réseau ad hoc couvre généralement la zone locale de terrain, tandis que le satellite, la 4G, la 5G, la fibre ou l’agrégation multi-cartes peuvent fournir le backhaul distant. Cette conception en couches permet d’abord aux appareils locaux de communiquer, puis d’envoyer les données importantes au centre de commandement distant.

L’accès aux plateformes doit aussi être planifié. Caméras, encodeurs, passerelles vidéo, plateformes de dispatching, ordinateurs et terminaux mobiles doivent disposer d’un adressage IP, d’un routage, d’une allocation de bande passante et de politiques de sécurité clairement définis.

Valeur d’application typique

Secours d’urgence et réponse aux catastrophes

Lorsque les systèmes de communication fixes sont endommagés ou indisponibles, le réseau ad hoc haut débit peut créer rapidement un réseau terrain temporaire. Il aide les équipes de secours à envoyer de la vidéo en direct, à partager des données et à se coordonner avec les postes de commandement mobiles.

Cela améliore la visibilité sur site et permet aux décideurs de recevoir des informations provenant de zones qui pourraient autrement être isolées.

Commandement mobile et opérations de patrouille

Les véhicules de commandement, équipes de patrouille et utilisateurs terrain peuvent utiliser le réseau ad hoc pour étendre leur environnement local de communication. C’est utile pour la sécurité temporaire, les grands événements publics, l’inspection distante et les opérations extérieures.

Le réseau peut prendre en charge le retour vidéo, le partage de données, l’accès mobile et la coordination entre véhicules et personnel.

Surveillance distante et inspection par drone

Pour les sites éloignés, l’inspection par drone, les points de surveillance temporaires ou les équipements de terrain sans personnel, le réseau ad hoc haut débit fournit un chemin de données flexible. Il peut ramener les informations vidéo et capteurs vers un nœud de commandement local, puis les transmettre par backhaul satellite ou cellulaire.

Cela réduit la dépendance à la construction d’un réseau fixe et rend la surveillance visuelle temporaire plus facile à déployer.

FAQ

Le réseau ad hoc haut débit nécessite-t-il une station de base ?

Pas au sens traditionnel d’une infrastructure fixe. Les nœuds peuvent former entre eux un réseau auto-organisé. Toutefois, un projet peut toujours définir un nœud véhicule, un nœud de commandement ou un nœud relais comme point d’accès principal pour faciliter l’exploitation.

Peut-il remplacer les réseaux 4G ou 5G ?

Il ne remplace généralement pas la 4G ou la 5G. Il fonctionne plutôt souvent avec elles. Le réseau ad hoc fournit la couverture locale de terrain, tandis que la 4G, la 5G, le satellite ou les liaisons agrégées assurent le backhaul distant vers un centre de commandement.

Convient-il à une couverture permanente continue ?

Il peut être utilisé pour des opérations plus longues, mais sa valeur la plus forte réside dans la couverture temporaire, mobile, d’urgence et rapidement déployée. Les réseaux permanents nécessitent généralement une planification plus fixe, une conception d’alimentation, un accès de maintenance et une protection environnementale.

Quels facteurs influencent la distance de transmission ?

La distance de transmission dépend de la hauteur d’antenne, du terrain, des obstacles, des conditions de fréquence, de la puissance de l’appareil, du placement des nœuds et de l’utilisation éventuelle de nœuds relais. Les conditions de visibilité directe offrent généralement de meilleures performances que les environnements fortement obstrués.

Pourquoi la bande passante diminue-t-elle après plusieurs sauts ?

Le transfert multi-sauts consomme des ressources sans fil parce que chaque nœud doit recevoir et relayer les données. À mesure que le nombre de sauts augmente, la bande passante disponible peut diminuer, surtout lorsque de grands flux vidéo ou plusieurs services à forte bande passante fonctionnent simultanément.
