Dans un projet moderne de communication convergée, le système n'est pas seulement un ensemble de téléphones, radios, caméras, haut-parleurs et écrans de supervision. Derrière chaque appel vocal stable, session vidéo, alerte d'urgence, demande d'interphonie, tâche d'enregistrement et opération de dispatching basée sur GIS, une architecture en couches détermine comment l'information est enregistrée, routée, convertie, affichée et gérée.

Les trois blocs les plus importants sont les serveurs, les passerelles et les terminaux. Comprendre ces trois couches aide les intégrateurs, les maîtres d'ouvrage et les équipes d'ingénierie à concevoir une architecture plus claire avant de choisir les équipements, d'estimer la capacité ou de connecter différents réseaux de communication.

Une structure claire avant le déploiement du système

De nombreux projets de communication deviennent difficiles parce que tous les équipements sont discutés ensemble sans structure claire. Un téléphone SIP, une console de dispatching, une passerelle radio, un service d'enregistrement, une unité d'accès vidéo et un serveur de plateforme peuvent apparaître dans la même solution, mais ils n'ont pas le même rôle.

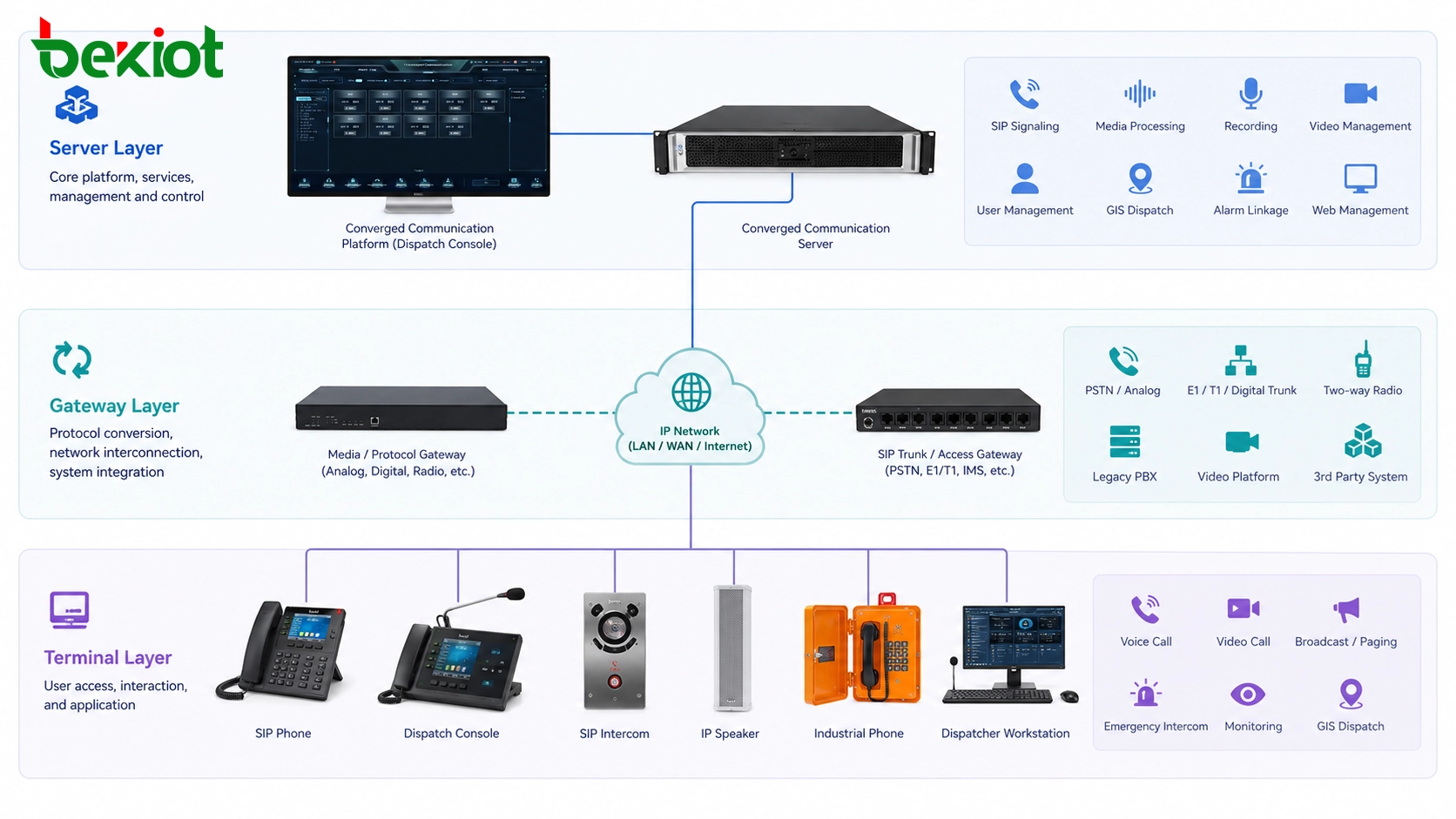

La couche serveur fournit la commutation centrale, l'enregistrement, la gestion, le traitement média, l'enregistrement audio et les services de plateforme. La couche passerelle relie les systèmes externes ou non SIP à la plateforme de communication IP. La couche terminal présente les fonctions réelles aux utilisateurs dans les bureaux, salles de contrôle, sites industriels, points d'urgence, espaces publics, véhicules, tunnels, campus et installations distantes.

Cette logique en couches est particulièrement importante pour la communication unifiée, le commandement d'urgence, le dispatching industriel, la sonorisation publique, la liaison vidéo et l'intégration multi-réseaux. Elle permet au système de rester ouvert, évolutif et plus facile à maintenir.

De la commutation traditionnelle aux plateformes logicielles

Les premiers systèmes de communication étaient principalement construits autour de centraux téléphoniques à commutation de circuits. Les lignes téléphoniques étaient connectées par des équipements physiques de commutation et le réseau dépendait fortement d'une infrastructure téléphonique dédiée. Dans cette structure, les notions de serveur, passerelle et terminal étaient moins clairement séparées qu'aujourd'hui.

Avec le développement des réseaux IP et de la technologie VoIP, la commutation de communication a progressivement évolué vers une architecture logicielle. Voix, vidéo, signalisation, enregistrement des utilisateurs, contrôle de dispatching et services de gestion peuvent désormais fonctionner sur des réseaux IP. Cette évolution a créé le besoin de classer les équipements selon leur position et leur fonction dans le réseau.

Dans un système basé sur un softswitch, SIP est devenu l'un des standards les plus courants pour le contrôle de session. Tant que les équipements suivent des standards compatibles de signalisation et de médias, différents services peuvent être organisés par une plateforme logicielle au lieu de dépendre uniquement d'une commutation matérielle traditionnelle.

La couche plateforme qui coordonne les services essentiels

Le serveur est généralement le cœur d'un système de communication convergée. Dans de nombreux projets, la plateforme est construite autour d'un ou plusieurs serveurs SIP. Ces serveurs peuvent inclure des serveurs de signalisation, de médias, d'authentification, proxy, d'enregistrement, d'enregistrement vidéo, de gestion des utilisateurs, de cartes GIS et d'administration web.

La valeur principale de la couche serveur est que les capacités clés de communication sont mises en œuvre par logiciel. Cela rend le système plus facile à étendre, à mettre à jour et souvent plus économique qu'une architecture matérielle rigide.

Ce que la couche serveur gère généralement

Un serveur typique de dispatching convergé peut prendre en charge la gestion des utilisateurs SIP, l'enregistrement des postes, la commutation audio, la commutation vidéo, le dispatching vocal, le dispatching vidéo, le dispatching GIS, l'enregistrement, le stockage vidéo, le contrôle des droits, la configuration système et l'administration.

Dans les grands systèmes, la signalisation et le traitement média peuvent être séparés sur différents serveurs afin d'améliorer la capacité et la stabilité. Dans les petits et moyens projets, beaucoup de ces services peuvent être déployés sur un seul serveur physique ou virtuel, car l'échelle ne nécessite pas toujours un cluster distribué.

C'est pourquoi certains maîtres d'ouvrage ne voient pas beaucoup de serveurs séparés dans un déploiement réel. Les fonctions existent toujours, mais elles peuvent être intégrées dans un serveur de plateforme ou un groupe compact de serveurs.

Pourquoi les services logiciels centralisés sont importants

Les services centralisés réduisent les configurations répétées et rendent la gestion des utilisateurs plus cohérente. Les utilisateurs SIP, droits de dispatching, règles d'enregistrement, groupes d'appel, numéros d'urgence, zones de paging et informations d'enregistrement des terminaux peuvent être gérés côté plateforme.

Cela facilite aussi les extensions futures. Lorsque davantage de téléphones IP, interphones SIP, haut-parleurs IP, points d'appel d'urgence, terminaux vidéo ou postes de dispatching sont ajoutés, la plateforme peut les gérer par configuration standard sans reconcevoir tout le système.

La couche d'interconnexion entre différents réseaux

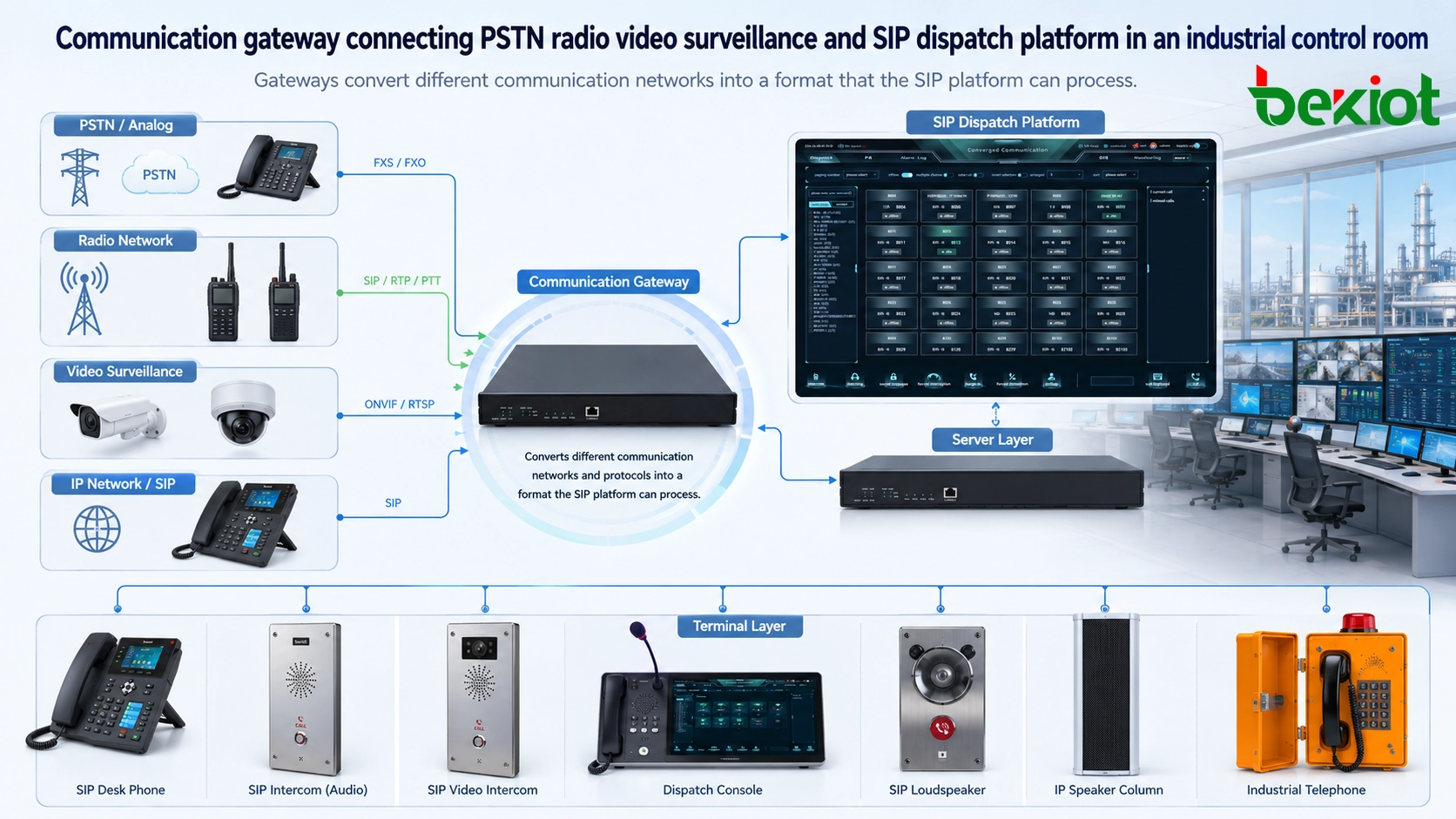

Bien que la communication basée sur SIP soit flexible, les projets réels contiennent rarement uniquement des équipements SIP. De nombreux sites doivent encore connecter des lignes téléphoniques traditionnelles, téléphones analogiques, réseaux PSTN, systèmes radio, vidéosurveillance, alarmes, sonorisation publique ou plateformes tierces.

Ces systèmes externes peuvent utiliser des structures réseau, méthodes de signalisation, formats média et protocoles de communication différents. Ils ne peuvent pas toujours communiquer directement avec une plateforme softswitch SIP. C'est pourquoi les passerelles deviennent nécessaires.

Pourquoi utiliser des passerelles au lieu d'une personnalisation lourde

En théorie, une plateforme serveur pourrait être développée pour prendre en charge directement chaque protocole tiers. Cependant, cette approche rend souvent la plateforme centrale complexe, lourde et difficile à maintenir. Chaque nouveau réseau peut exiger une nouvelle intégration et le système perd l'avantage ouvert et modulaire du softswitch.

Une meilleure méthode consiste à utiliser des passerelles dédiées. Chaque passerelle se concentre sur un type de connexion inter-systèmes, comme l'accès téléphonique, radio, vidéo, paging ou alarme. La plateforme serveur peut continuer à traiter les services via un flux SIP plus standardisé.

Applications typiques des passerelles

Pour l'intégration téléphonique, une passerelle FXS, FXO, E1 ou VoIP peut connecter des lignes héritées et des postes analogiques à la plateforme IP. Pour l'intégration radio ou push-to-talk, une passerelle RoIP peut relier des canaux radio au système de dispatching. Pour la liaison vidéo, une passerelle d'accès vidéo peut intégrer la vidéosurveillance ou la vidéo de terrain dans la plateforme de commandement.

Cette répartition garde la plateforme centrale plus propre. La passerelle gère la conversion de protocole et de média, tandis que le serveur gère l'enregistrement, le routage, le dispatching, l'enregistrement audio et l'administration.

La couche utilisateur où les fonctions deviennent visibles

Les terminaux sont les équipements réellement utilisés par les utilisateurs. Les serveurs et passerelles sont souvent placés dans des salles techniques, salles serveurs, centres de contrôle ou réseaux backend. Les terminaux sont installés là où la communication a lieu : bureaux, entrées, tunnels, postes d'urgence, usines, quais, entrepôts, véhicules ou centres de commandement.

Un smartphone est un exemple simple de terminal. La plupart des utilisateurs ne se soucient pas de la manière dont le backend réalise l'échange de signalisation, le routage média ou l'authentification. Ils veulent savoir si l'appareil peut appeler, recevoir une alerte, afficher une vidéo, déclencher une aide, diffuser de l'audio ou joindre rapidement la bonne personne.

Les terminaux ne sont pas seulement des téléphones de bureau

Le terminal le plus courant dans de nombreux projets est le téléphone IP. Il est généralement posé sur un bureau et fournit une communication voix ou vidéo aux utilisateurs de bureau, opérateurs, accueils, réceptions d'hôtel, salles de contrôle ou comptoirs de service.

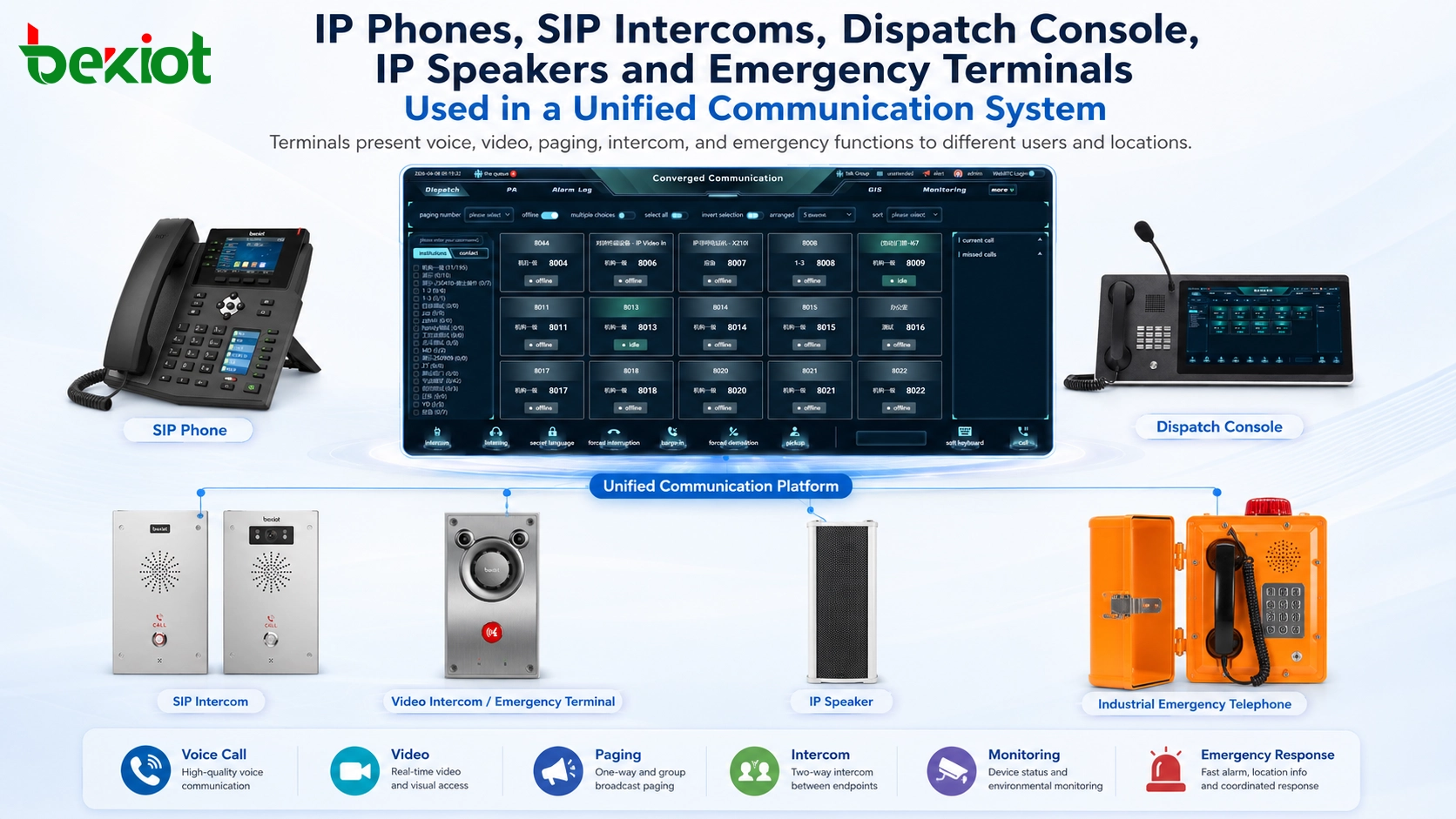

Cependant, la catégorie des terminaux est beaucoup plus large. Elle peut inclure des téléphones SIP, visiophones, terminaux intelligents, consoles de dispatching, haut-parleurs IP, interphones SIP, points d'appel d'urgence, téléphones industriels, caméras SIP, terminaux de sonorisation, interphones de porte et équipements de terrain durcis.

Chaque terminal se concentre sur la présentation des fonctions. Le serveur crée le compte utilisateur, le numéro de poste, le mot de passe, les droits, le groupe ou le profil de service. Après authentification et enregistrement, le terminal peut utiliser les services de communication fournis par la plateforme.

Pourquoi la compatibilité des protocoles est importante

Un terminal doit correspondre au protocole de communication et aux exigences de service du système. Dans les solutions SIP, la compatibilité SIP, les codecs, l'alimentation PoE, la sécurité réseau, la qualité audio, la protection environnementale et l'interopérabilité doivent être vérifiés avant le déploiement.

Par exemple, un téléphone de bureau peut privilégier les appels de poste et le transfert, tandis qu'un terminal d'urgence peut nécessiter un appel à un bouton, le mains libres, un boîtier étanche, une liaison d'alarme et un fonctionnement fiable en extérieur ou en milieu industriel.

Une architecture pratique pour les projets réels

Une solution bien conçue ne traite pas serveurs, passerelles et terminaux comme des produits isolés. Elle définit leurs responsabilités dans la même architecture. Le serveur fournit le contrôle central, la passerelle assure l'interconnexion et le terminal livre les applications aux utilisateurs.

Cette structure convient à de nombreux projets, notamment la communication unifiée d'entreprise, les centres de commandement d'urgence, le dispatching industriel, la communication de transport, les plateformes de sécurité publique, les installations énergétiques, les notifications de campus, la communication hôtelière et la gestion multisite.

Pour les projets nécessitant des téléphones SIP, terminaux industriels, accès RoIP, passerelles voix, plateformes de dispatching ou terminaux d'urgence, Becke Telcom / Becke Communications peut servir de référence pratique de produit et de solution lors du choix du système.

Valeur pour le dispatching, l'urgence et l'industrie

Le modèle serveur-passerelle-terminal est précieux car il permet une conception flexible. Un centre de commandement peut avoir besoin de postes de dispatching, cartes GIS, enregistrement, liaison vidéo, radio, téléphonie et points d'appel d'urgence. Une usine peut avoir besoin de téléphones IP, téléphones industriels, haut-parleurs SIP, alarmes, zones de paging et communication de salle de contrôle. Un projet de transport peut exiger téléphones de tunnel, interphones de station, sonorisation, liaison CCTV et dispatching centralisé.

Ces exigences sont très différentes, mais la logique d'architecture reste cohérente. Le serveur organise le service de communication, la passerelle connecte différents réseaux et le terminal apporte la capacité de communication à l'emplacement réel de l'utilisateur.

C'est aussi l'un des principaux avantages des systèmes modernes de communication convergée. Grâce aux protocoles ouverts et à l'accès modulaire, la plateforme peut prendre en charge plus de fonctions, plus de types de terminaux et un écosystème plus stable pour les intégrateurs, fabricants, opérateurs et utilisateurs finaux.

Liste de contrôle avant la mise en œuvre

Avant de déployer une solution, l'équipe projet doit confirmer le nombre d'utilisateurs SIP, les appels simultanés, les besoins d'enregistrement, l'accès vidéo, la liaison GIS, l'intégration radio, l'accès téléphonique, les zones de sonorisation, les environnements d'installation des terminaux et les plans d'extension.

L'étape suivante consiste à décider si les services doivent être déployés sur un seul serveur ou séparés sur plusieurs serveurs. Pour de nombreux projets petits et moyens, un serveur de dispatching intégré peut suffire. Pour les projets plus grands, signalisation, médias, enregistrement, vidéo et gestion peuvent nécessiter un déploiement indépendant ou redondant.

Le choix de la passerelle doit être basé sur les systèmes à connecter. Le choix des terminaux doit être basé sur l'environnement réel, le comportement des utilisateurs, le niveau de protection, les exigences audio, la méthode d'installation et la compatibilité plateforme.

FAQ

Comment une équipe projet doit-elle estimer la capacité du serveur ?

La capacité doit être estimée selon les utilisateurs enregistrés, appels simultanés, sessions vidéo, canaux d'enregistrement, postes de dispatching, besoins de stockage et services intégrés. Un petit système voix seule et une grande plateforme avec vidéo, GIS et enregistrement nécessitent des ressources très différentes.

Les téléphones analogiques ou lignes traditionnelles peuvent-ils encore être utilisés ?

Oui. Les ressources téléphoniques héritées peuvent généralement être connectées via des passerelles adaptées. Cela permet de réutiliser les téléphones analogiques, lignes PSTN ou ressources PBX pendant que la plateforme principale évolue vers la communication IP.

Les passerelles doivent-elles être installées près du serveur ou près des équipements terrain ?

Cela dépend du câblage, de la qualité réseau, de l'accès de maintenance et du type de système connecté. Certaines passerelles sont placées en salle de contrôle pour une gestion centralisée, tandis que d'autres sont installées près des radios, lignes analogiques, amplificateurs de sonorisation ou systèmes terrain pour réduire le câblage.

Quels facteurs influencent la qualité vocale dans cette architecture ?

La qualité vocale peut être affectée par la latence réseau, la perte de paquets, le choix du codec, le contrôle d'écho, la qualité du micro du terminal, la conception du haut-parleur, la stabilité PoE, les performances de la passerelle et la capacité de traitement média du serveur. La planification réseau est aussi importante que le choix des équipements.

Comment garder le système facile à maintenir après extension ?

La meilleure approche consiste à conserver une architecture modulaire. Les serveurs doivent gérer une logique de service standardisée, les passerelles la conversion de protocoles externes et les terminaux doivent rester compatibles avec la plateforme choisie. Une documentation claire, des règles de nommage unifiées et des outils de gestion à distance facilitent aussi la maintenance à long terme.
