Dans les projets de communication vocale et de communication unifiée, connecter un système téléphonique au réseau téléphonique public commuté (PSTN) reste une exigence courante. Pour les grands sites qui ont besoin de nombreux canaux téléphoniques, d'une numérotation centralisée et d'un accès stable aux jonctions, une passerelle de jonction numérique E1 est souvent utilisée pour faire le pont entre les lignes de télécommunications héritées et les plateformes modernes PBX, IPPBX, SIP ou de communication de répartition.

Le câblage E1 semble simple de l'extérieur, mais de nombreux problèmes sur site proviennent d'une mauvaise compréhension de l'interface physique. Une ligne E1 n'est pas câblée comme une connexion Ethernet ordinaire. Elle utilise des chemins d'émission et de réception séparés, et la méthode de câblage correcte dépend si le côté ligne est RJ45 équilibré 120 ohms ou BNC déséquilibré 75 ohms. Un plan d'installation pratique doit confirmer le type d'interface, la séquence de câblage, la direction de transmission, la mise à la terre, la distance et les indicateurs d'état de la passerelle avant la mise en service.

Où cette connexion s'inscrit-elle dans un projet vocal

Une jonction numérique E1 est couramment utilisée lorsqu'un projet doit connecter une plateforme de communication PBX ou IP à une jonction PSTN côté opérateur. Elle convient aux entreprises, aux campus, aux hôtels, aux hôpitaux, aux parcs industriels, aux centres de commandement et aux environnements de services d'appels où de nombreux canaux téléphoniques doivent être transportés via une liaison de jonction centralisée.

Une jonction téléphonique E1 standard peut généralement transporter 30 canaux vocaux. Cela la rend plus efficace que le déploiement de nombreuses lignes analogiques séparées lorsque le projet nécessite plusieurs appels externes, des règles de numérotation unifiées, des ressources de numérotation centralisées ou une intégration vocale au niveau de la jonction.

Dans une architecture moderne, le côté E1 se connecte à l'opérateur, au PBX hérité ou à l'équipement de jonction numérique, tandis que le côté passerelle convertit le service en une forme utilisable par les IPPBX, les serveurs SIP, les consoles de répartition, les plateformes d'enregistrement et d'autres applications de communication. La connexion physique est le fondement de toute l'intégration. Si la couche de liaison E1 n'est pas établie, la configuration SIP ultérieure, l'ajustement du plan de numérotation et le routage des numéros ne fonctionneront pas de manière fiable.

Deux types d'interface à confirmer en premier

La première chose à vérifier est si l'interface E1 est équilibrée 120 ohms ou déséquilibrée 75 ohms. Ces deux méthodes de câblage sont toutes deux utilisées dans les projets de télécommunications réels, mais leurs connecteurs et types de câbles sont différents.

Une interface E1 120 ohms utilise généralement un connecteur de type RJ45 et un câblage à paires torsadées. Bien que le connecteur puisse ressembler à un port réseau, ce n'est pas un port Ethernet et il ne doit pas être traité comme tel. Seules des broches spécifiques sont utilisées pour les signaux d'émission et de réception E1.

Une interface E1 75 ohms utilise généralement un câble coaxial avec des connecteurs BNC. Dans cette conception, un connecteur BNC est utilisé pour recevoir les données et l'autre pour les transmettre. Étant donné que le blindage coaxial et la mise à la terre sont impliqués, la qualité de l'installation et les conditions de mise à la terre doivent être vérifiées attentivement.

La passerelle, le dispositif de l'opérateur, la carte de jonction PBX ou l'équipement de transmission doivent utiliser une impédance et un type d'interface compatibles. Si un côté est BNC 75 ohms et l'autre côté est RJ45 120 ohms, un adaptateur d'impédance approprié ou un câble de conversion est requis.

Produit associé : Passerelle de jonction Becke IPGA-1E1

Comprendre la direction d'émission et de réception

Les liaisons téléphoniques E1 utilisent normalement un concept de transmission à quatre fils. Deux fils sont utilisés pour recevoir les données et deux fils pour les transmettre. Cette relation d'émission et de réception est le point clé du câblage E1.

Lorsque deux dispositifs E1 sont connectés, le côté émission d'un dispositif doit être connecté au côté réception de l'autre dispositif. En termes simples, TX doit être connecté à RX, et RX doit être connecté à TX. Si les deux côtés sont connectés émission-à-émission ou réception-à-réception, la liaison ne s'établira pas correctement.

Ceci est différent de ce que pensent de nombreux installateurs à propos des câbles réseau ordinaires. Pour le câblage Ethernet, les utilisateurs se concentrent souvent sur le fait que le câble est droit ou croisé selon le comportement du port réseau. Pour le câblage E1, la direction d'émission et de réception doit être clairement comprise car l'interface ne fonctionne pas comme un port réseau général.

Câblage RJ45 pour E1 équilibré 120 ohms

Pour une interface E1 équilibrée 120 ohms, la connexion est généralement réalisée via un connecteur cristal à 8 broches, d'apparence similaire à une fiche RJ45. Cependant, la liaison E1 n'utilise que quatre broches : 1, 2, 4 et 5.

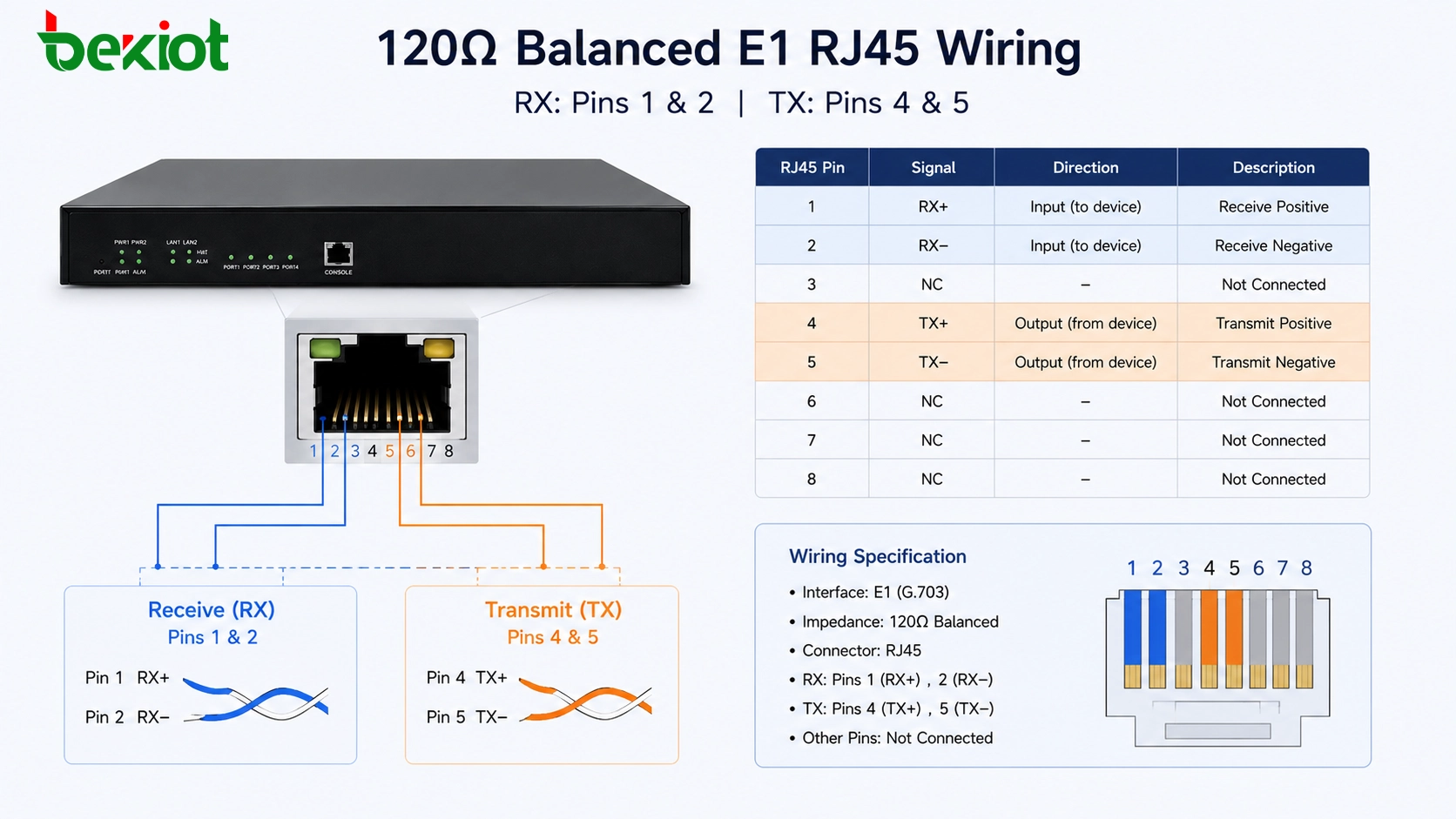

Une méthode de câblage courante est : broches 1 et 2 pour recevoir les données, et broches 4 et 5 pour transmettre les données. Lors de la connexion à un autre dispositif E1, la paire de réception d'un côté doit correspondre à la paire d'émission de l'autre côté. Cela signifie qu'une connexion croisée peut être nécessaire en fonction de la définition des broches du dispositif opposé.

Si l'opérateur fournit une remise E1 via une interface à tête cristal, cette méthode de câblage 120 ohms est souvent utilisée. Lors de la mise en service, si la direction du câblage est incertaine, les techniciens préparent généralement deux câbles avec des agencements TX/RX opposés et testent celui qui active la liaison E1. C'est une méthode pratique de dépannage lorsque la documentation est incomplète.

Câblage BNC pour E1 déséquilibré 75 ohms

Une autre méthode courante de câblage E1 est la connexion coaxiale déséquilibrée 75 ohms. Cette méthode utilise des connecteurs BNC et des câbles coaxiaux. Le dispositif E1 fournit normalement deux ports BNC : un pour la réception et un pour l'émission.

Le principe de câblage reste le même. Le port de réception d'un dispositif doit être connecté au port d'émission du dispositif opposé, et le port d'émission doit être connecté au port de réception du dispositif opposé. En d'autres termes, la direction du signal doit être croisée entre les deux extrémités.

Pour le câblage coaxial BNC, le conducteur central transporte le signal, tandis que la couche de blindage est utilisée pour la mise à la terre. En raison de cette structure, à la fois la mise à la terre de l'équipement et la qualité du câble peuvent affecter la stabilité de la liaison. Une mauvaise mise à la terre, des connecteurs BNC desserrés, un câble coaxial endommagé ou une direction TX/RX incorrecte peuvent entraîner une défaillance de la liaison, des alarmes intermittentes ou des canaux vocaux instables.

Utilisation de la conversion 75 ohms vers 120 ohms

Dans les projets réels, il est courant de rencontrer des interfaces E1 incompatibles. Par exemple, l'opérateur peut fournir une ligne E1 BNC 75 ohms, tandis que la passerelle E1 ou la carte de jonction PBX peut utiliser une interface RJ45 120 ohms. Cela ne signifie pas que les dispositifs ne peuvent pas être connectés, mais une solution de conversion d'impédance est requise.

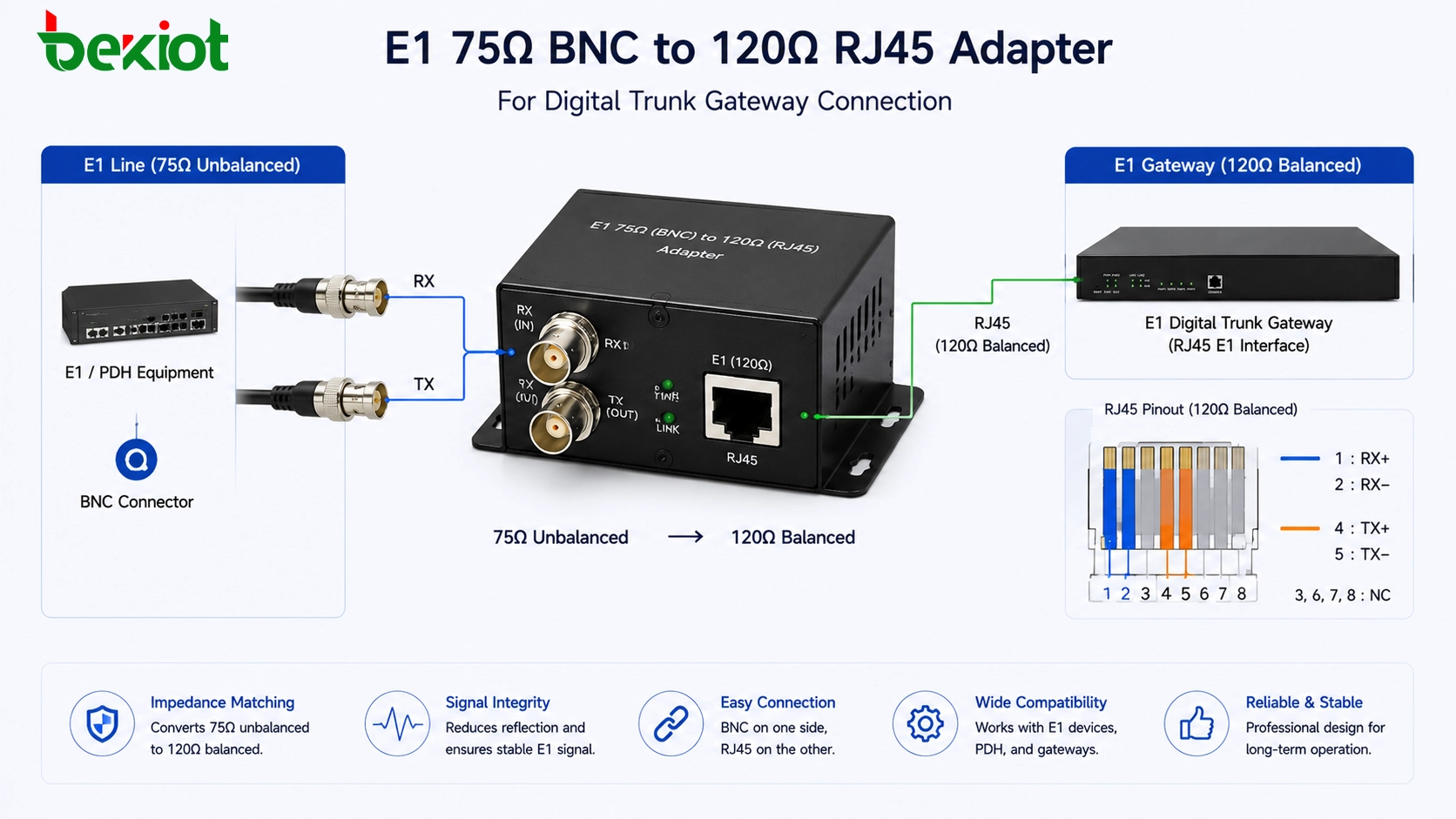

Un adaptateur 75 ohms vers 120 ohms ou un câble de conversion peut être utilisé pour pontifier les deux types d'interface physique. Un côté se connecte à la ligne coaxiale BNC 75 ohms et l'autre côté à l'interface RJ45 à paires torsadées 120 ohms. La relation TX/RX doit toujours suivre la même règle : l'émission se connecte à la réception, et la réception se connecte à l'émission.

Ce type d'adaptateur est particulièrement utile lors de la migration des jonctions PSTN, du remplacement de PBX, du déploiement de passerelles de jonctions numériques et des changements de remise de l'opérateur. Il permet à l'équipe de projet de conserver la ligne E1 existante tout en se connectant à un équipement avec une interface physique différente.

Vérifications de la distance et de l'état de la liaison

La distance du câble est un autre facteur à vérifier lors du déploiement E1. Dans les guides de câblage pratiques, les connexions E1 75 ohms et 120 ohms sont généralement conçues dans une limite de 500 mètres. La plupart des connexions par câble de jonction entre la passerelle et l'équipement sont beaucoup plus courtes, mais la distance doit tout de même être prise en compte lorsque les câbles E1 traversent des salles d'équipement, des répartiteurs ou des chemins de câblage de bâtiments.

Après la fin du câblage, les techniciens doivent vérifier l'indicateur de liaison E1 sur la passerelle ou la carte de jonction. De nombreux dispositifs utilisent un voyant d'alarme pour indiquer si la couche E1 est connectée. Dans les conceptions courantes, l'extinction d'un voyant d'alarme rouge peut indiquer que la couche de liaison est devenue normale. Certains dispositifs peuvent également afficher un voyant vert lorsque la liaison E1 est établie.

Étant donné que le comportement des indicateurs peut varier selon les fabricants, les ingénieurs doivent se référer au manuel du dispositif. Cependant, la logique générale de dépannage est la même : si la liaison E1 ne s'active pas, vérifiez le type d'interface, l'adaptation d'impédance, le croisement TX/RX, la continuité du câble, la qualité du connecteur, la mise à la terre, l'état du côté opérateur et la configuration de la trame ou de la signalisation.

Problèmes courants lors du câblage sur site

Un flux de travail de déploiement pratique

Confirmer la remise de l'opérateur

Avant de fabriquer les câbles, confirmez ce que fournit l'opérateur ou le dispositif en amont. L'équipe de projet doit vérifier si la remise est RJ45 120 ohms, BNC 75 ohms ou une autre forme délivrée via un répartiteur. Cette étape évite des modifications de câblage inutiles ultérieurement.

Identifier l'interface de la passerelle

Vérifiez le type d'interface de la passerelle E1 ou de la carte de jonction PBX. Si la passerelle utilise RJ45 mais que l'opérateur fournit BNC, préparez un adaptateur approprié à l'avance. Si les deux côtés utilisent RJ45, confirmez la définition des broches. Si les deux côtés utilisent BNC, confirmez quel connecteur est TX et lequel est RX.

Construire le câble autour de la direction du signal

Ne câblez pas E1 uniquement par la forme du connecteur. Confirmez toujours la direction d'émission et de réception. Pour le câblage RJ45 120 ohms, faites attention aux broches 1, 2, 4 et 5. Pour le câblage BNC 75 ohms, connectez le port de réception au port d'émission opposé et le port d'émission au port de réception opposé.

Vérifier la liaison avant les tests du plan de numérotation

La couche de liaison E1 doit être normale avant que les règles de jonction SIP, le routage des numéros, le routage entrant, le routage sortant ou les tests d'appels ne commencent. Si la couche physique E1 n'est pas stable, la configuration des couches supérieures sera difficile à vérifier.

Enregistrer la norme de câblage finale

Après la mise en service du projet, étiquetez les câbles et documentez la méthode de câblage finale. Cela doit inclure le type d'interface, la séquence des broches, la direction TX/RX, l'utilisation de l'adaptateur, l'emplacement de la remise de l'opérateur et le numéro de port de la passerelle. Une bonne documentation réduit les risques de maintenance future.

Valeur de la solution dans les réseaux vocaux modernes

Bien que la jonction SIP soit largement utilisée aujourd'hui, l'accès aux jonctions numériques E1 reste important dans de nombreux projets vocaux. Certaines organisations utilisent encore des lignes E1 d'opérateur, des systèmes PBX hérités ou des ressources de jonction numériques pour des raisons de fiabilité, de continuité de numérotation ou de contrats de télécommunications existants. Une passerelle de jonction E1 permet d'intégrer ces ressources dans des systèmes de communication basés sur IP plus récents.

Avec une passerelle E1, les lignes de jonction PSTN héritées peuvent être connectées à un IPPBX, un système de communication unifiée, une plateforme de centre d'appels, une plateforme de répartition ou un système d'enregistrement vocal. Cela permet de protéger l'investissement existant en télécommunications tout en permettant un routage basé sur SIP, une gestion centralisée et une extension flexible du système.

Pour les intégrateurs de systèmes, le câblage E1 correct n'est pas seulement une petite étape d'installation. Il détermine si la couche de jonction numérique peut établir une connexion stable. Une fois que la couche physique est correcte, les travaux ultérieurs tels que la sélection de l'horloge, la configuration de la signalisation, la planification des numéros, le contrôle des routes et les tests d'appels peuvent se dérouler plus facilement.

Conclusion finale

Le câblage des passerelles de jonctions numériques E1 dépend principalement de deux types d'interface physique : RJ45 équilibré 120 ohms et BNC déséquilibré 75 ohms. Une jonction téléphonique E1 typique peut transporter 30 canaux vocaux, ce qui la rend adaptée aux grands projets qui ont besoin d'un accès PSTN centralisé et de ressources de numérotation unifiées.

Pour le câblage RJ45 120 ohms, les broches couramment utilisées sont 1, 2, 4 et 5, les broches 1 et 2 étant utilisées pour la réception et les broches 4 et 5 pour l'émission. Pour le câblage BNC 75 ohms, un connecteur est utilisé pour la réception et l'autre pour l'émission. Dans les deux cas, la règle clé est que le côté réception local doit être connecté au côté émission distant, et le côté émission local doit être connecté au côté réception distant.

Lorsque des interfaces 75 ohms et 120 ohms doivent être connectées, un adaptateur ou un câble de conversion doit être utilisé. La distance du câble doit généralement rester inférieure à 500 mètres, et les indicateurs de liaison doivent être vérifiés avant la configuration vocale des couches supérieures. Une connexion E1 stable fournit la base d'une intégration vocale PSTN-IP fiable.

FAQ

Un port RJ45 E1 est-il identique à un port Ethernet ?

Non. Le connecteur peut sembler similaire, mais une interface RJ45 E1 n'est pas un port réseau Ethernet. Elle utilise des broches spécifiques pour les paires d'émission et de réception et transporte des signaux de jonction numériques au lieu de données Ethernet.

Une ligne E1 75 ohms peut-elle se connecter directement à un port E1 120 ohms ?

Elle ne doit pas être connectée directement sans conversion appropriée. Un adaptateur 75 ohms vers 120 ohms ou un câble de conversion doit être utilisé pour correspondre à l'interface physique et aux exigences d'impédance.

Que doit-on vérifier si le voyant d'alarme E1 reste allumé ?

Vérifiez si TX et RX sont croisés correctement, si le type d'interface correspond, si le connecteur est correctement serti ou fixé, si la ligne de l'opérateur est active et si le port de la passerelle est configuré correctement.

Le câblage E1 détermine-t-il les numéros de téléphone ?

Non. Le câblage établit uniquement la connexion physique de la jonction. Les numéros de téléphone, le routage entrant, le routage sortant, le type de signalisation et les règles d'appel sont configurés séparément dans la passerelle, le PBX ou le système IPPBX.

Pourquoi la documentation est-elle importante après la mise en service E1 ?

Le câblage E1 peut impliquer des câbles personnalisés, des adaptateurs, des répartiteurs et des points de remise de l'opérateur. Une documentation claire aide les futurs ingénieurs à résoudre les problèmes plus rapidement et évite les modifications accidentelles de la direction TX/RX ou de la correspondance d'interface.
