Dans l'intégration AV moderne, le choix de l'interface vidéo affecte directement la qualité du signal, la distance de transmission, la stabilité du système, le coût d'installation et la maintenance à long terme. HDMI et SDI sont des interfaces vidéo haute définition courantes, mais elles ne sont pas conçues pour le même type d'application. HDMI est largement utilisé dans l'électronique grand public, les écrans de bureau, les systèmes de conférence, les ordinateurs, les projecteurs et les terminaux multimédia. SDI est plus couramment utilisé dans la production vidéo professionnelle, la radiodiffusion, les systèmes d'événements en direct, les flux de travail en studio et la transmission de caméras à longue distance.

Pour les intégrateurs, la question importante n'est pas simplement de savoir quelle interface offre une meilleure qualité d'image. Une meilleure question est : quelle interface correspond à l'environnement réel du projet ? La longueur du câble, le type de périphérique, la stabilité du connecteur, la résolution requise, la méthode de routage du signal, l'extension future et le flux de travail de maintenance doivent tous être pris en compte avant de prendre une décision de conception.

Comprendre d'abord l'environnement d'application

Le choix d'interface le plus fiable commence généralement par le scénario d'application. Dans les salles de réunion, les salles de formation, les amphithéâtres, les cinémas maison, les petits systèmes de signalisation numérique et les espaces de collaboration de bureau, HDMI est souvent le premier choix car la plupart des périphériques côté écran incluent déjà des ports HDMI. Les ordinateurs portables, les PC de bureau, les lecteurs multimédias, les terminaux de visioconférence, les moniteurs, les téléviseurs et les projecteurs peuvent généralement être connectés directement sans conversion de signal complexe.

Dans les studios de radiodiffusion, les salles de production en direct, les centres de commandement, les systèmes de caméras professionnels et les environnements de production d'événements, SDI est souvent plus pratique. Ces systèmes ont généralement besoin de câbles plus longs, de connexions physiques plus fiables, d'un routage de signal stable et d'une compatibilité avec les équipements professionnels de commutation, d'enregistrement, de surveillance et de distribution.

Un projet peut également inclure les deux types d'interfaces. Par exemple, un système de caméras peut utiliser SDI pour l'acquisition et la transmission à longue distance, tandis que l'écran final ou le moniteur de prévisualisation peut utiliser HDMI. Dans ce cas, des convertisseurs, des processeurs vidéo, des commutateurs matriciels, des cartes d'acquisition ou des périphériques AV-over-IP peuvent être utilisés pour connecter les deux écosystèmes de signal.

Logique de conception différente derrière HDMI et SDI

HDMI, ou Interface Multimédia Haute Définition, a été développé principalement pour faciliter la transmission audio et vidéo entre les périphériques d'affichage grand public et commerciaux. Sa conception est axée sur la commodité, la compacité, la large compatibilité avec les périphériques et l'expérience utilisateur plug-and-play. Un seul câble HDMI peut transporter la vidéo et l'audio numériques, ce qui réduit la complexité du câblage dans les applications d'affichage à courte distance.

SDI, ou Interface Numérique Série, a été développé pour les environnements vidéo professionnels. Sa conception est axée sur la transmission vidéo numérique stable, le routage de câbles à longue distance et l'intégration fiable avec les équipements vidéo professionnels. SDI est couramment utilisé entre les caméras, les commutateurs vidéo, les routeurs, les moniteurs, les enregistreurs et les systèmes de production.

Cette différence de conception explique pourquoi HDMI est plus courant dans les projets centrés sur l'affichage, tandis que SDI est plus courant dans les projets centrés sur la production. HDMI sert bien le côté affichage orienté utilisateur. SDI sert plus efficacement le côté ingénierie et transport de signal.

Distance de transmission et fiabilité du signal

La distance de transmission est l'une des différences les plus importantes entre HDMI et SDI. HDMI est généralement utilisé pour les connexions à courte distance. Dans de nombreuses installations pratiques, un câble HDMI standard est généralement maintenu dans une limite d'environ 15 mètres pour réduire les risques de dégradation du signal, d'échec de handshake, de scintillement, de problèmes d'écran noir ou de sortie d'image instable.

Si HDMI doit être utilisé sur une distance plus longue, le système peut nécessiter des câbles HDMI actifs, des prolongateurs HDMI, des solutions HDMI sur fibre optique, des émetteurs HDBaseT ou des codecs AV-over-IP. Ces méthodes peuvent étendre la transmission HDMI, mais elles ajoutent également des coûts, des besoins en alimentation, des vérifications de compatibilité et des points de défaillance supplémentaires.

SDI est plus adapté à la transmission à longue distance. Selon la qualité du câble, le format du signal, la qualité du connecteur et les capacités de l'équipement, SDI peut prendre en charge la transmission sur des centaines de mètres ou même plus. Cela rend SDI plus adapté au câblage caméra-salle de contrôle, aux systèmes de véhicules de radiodiffusion, aux lieux d'événements, aux stades, aux systèmes de capture de cours et aux réseaux de production où les équipements peuvent être physiquement séparés.

Pour la planification technique, la distance ne doit pas être traitée comme un détail secondaire. Un câble HDMI court d'un ordinateur portable à un écran peut fonctionner parfaitement, mais la même interface peut devenir peu fiable si elle est forcée dans un long trajet de câble au niveau du bâtiment. SDI, en revanche, est conçu pour gérer les conditions de câblage professionnel de manière plus cohérente.

Structure du connecteur et stabilité sur site

Les connecteurs HDMI sont compacts et pratiques. Leur petite taille les rend adaptés aux ordinateurs portables, aux moniteurs, aux caméras compactes, aux terminaux de conférence, aux lecteurs multimédias et à de nombreux périphériques portables. Dans les salles orientées utilisateur, HDMI est facile à comprendre, facile à remplacer et familier à la plupart des utilisateurs.

Cependant, les connecteurs HDMI ne sont généralement pas des connecteurs verrouillables. Dans les environnements soumis à des vibrations, des tractions de câbles, des branchements fréquents, des racks mobiles, des configurations d'événements temporaires ou des câbles exposés, une connexion HDMI peut se desserrer plus facilement à moins que l'installateur n'ajoute une gestion de câbles appropriée, une réduction de tension ou des accessoires de verrouillage.

SDI utilise généralement un connecteur BNC. Le mécanisme de verrouillage de type baïonnette permet de fixer solidement le connecteur à l'appareil. Cette conception de verrouillage physique est l'une des raisons pour lesquelles SDI est préféré dans les environnements vidéo professionnels. Dans les studios, les régies mobiles, les salles de contrôle, les racks d'équipements et les systèmes d'événements en direct, un connecteur sécurisé peut réduire les déconnexions accidentelles et améliorer la fiabilité opérationnelle.

Résolution, fréquence d'images et flux de travail vidéo

Les normes HDMI modernes prennent en charge les formats vidéo haute résolution et haute fréquence d'images, y compris la 4K à 60 Hz et plus dans de nombreux systèmes actuels. HDMI prend également en charge des fonctionnalités telles que le HDR, l'audio multicanal et les fonctions de contrôle d'affichage grand public, ce qui le rend adapté aux systèmes de présentation, à la lecture multimédia, aux jeux, à la visioconférence et aux applications d'affichage de haute qualité.

SDI prend également en charge les flux de travail vidéo haute définition et ultra-haute définition. Sa valeur ne réside pas seulement dans le support de la résolution, mais aussi dans la gestion professionnelle du signal. SDI est largement utilisé dans les flux de travail où les caméras, les commutateurs, les enregistreurs, les moniteurs de forme d'onde et les moniteurs de production doivent fonctionner avec un timing prévisible et un comportement de signal stable.

Dans les environnements professionnels, plusieurs liaisons SDI peuvent être utilisées pour prendre en charge des flux de travail à large bande passante, y compris les scénarios de production 8K. Cela rend SDI utile dans des applications exigeantes telles que la production de radiodiffusion, les systèmes de studio, le streaming en direct professionnel, la capture de cours haut de gamme et la production d'événements à grande échelle.

Lors de la sélection d'une interface, les ingénieurs doivent vérifier non seulement la résolution maximale indiquée dans la spécification du produit, mais aussi la fréquence d'images réelle, le format de couleur, le sous-échantillonnage de la chrominance, l'exigence HDR, l'exigence audio intégrée et la compatibilité des équipements sur l'ensemble de la chaîne de signal.

Considérations sur le handshake de signal et la compatibilité

Les systèmes HDMI impliquent souvent une négociation EDID et HDCP. EDID permet à l'appareil source de comprendre la capacité d'affichage, tandis que HDCP est utilisé pour la protection du contenu dans de nombreux scénarios de lecture multimédia. Dans les installations simples, ce processus est généralement invisible pour l'utilisateur. Cependant, dans les systèmes plus grands avec des commutateurs matriciels, des répartiteurs, des convertisseurs, des périphériques d'acquisition ou plusieurs écrans, les problèmes de handshake HDMI peuvent provoquer une sortie instable, une sélection de résolution incorrecte, un affichage d'image retardé ou des problèmes d'écran noir.

Les flux de travail SDI ne reposent généralement pas sur le même processus de handshake de style grand public. Cela peut rendre SDI plus prévisible dans les environnements de production professionnels. Les ingénieurs vidéo préfèrent souvent SDI car le chemin du signal se comporte de manière plus cohérente lorsqu'il est connecté à des caméras, des commutateurs, des routeurs, des moniteurs et des enregistreurs.

Pour les projets AV commerciaux, les tests de compatibilité restent nécessaires. Différents appareils peuvent prendre en charge différentes versions de HDMI, formats SDI, fréquences d'images, méthodes d'incorporation audio ou règles de conversion. Une conception stable doit tester toute la chaîne au lieu de simplement vérifier si les connecteurs correspondent physiquement.

Coût d'installation et planification de la maintenance

HDMI est généralement rentable pour les projets à courte distance et du côté de l'affichage. Les câbles, adaptateurs, écrans et périphériques finaux sont largement disponibles. Pour les bureaux, les petites salles de classe, les zones d'accueil et les espaces multimédias généraux, HDMI peut réduire la complexité de l'installation et faciliter les remplacements futurs.

SDI peut nécessiter un câblage et un équipement plus professionnels, mais il peut réduire les risques dans les systèmes à longue distance ou à forte production. Dans les projets où une vidéo instable interromprait la diffusion en direct, le commandement d'urgence, la production d'événements ou le travail d'enregistrement, la fiabilité de SDI peut justifier le coût technique supplémentaire.

La maintenance doit également être prise en compte. Les systèmes HDMI peuvent être plus faciles à comprendre pour les utilisateurs généraux, mais ils peuvent devenir difficiles à dépanner lorsque de nombreux prolongateurs, répartiteurs, convertisseurs et écrans de résolution mixte sont impliqués. Les systèmes SDI peuvent nécessiter plus de connaissances techniques, mais le chemin du signal est souvent plus clair pour les ingénieurs AV formés.

Choisir la bonne interface pour différents projets

Pour les salles de réunion, les salles de classe, les cinémas maison, les petits systèmes d'affichage et les terminaux multimédias généraux, HDMI est généralement un choix pratique. Il est facile à connecter, largement pris en charge et adapté à la sortie d'affichage à courte distance. Il fonctionne bien lorsque les principaux appareils sont des ordinateurs portables, des projecteurs, des écrans, des terminaux de conférence et des lecteurs multimédias.

Pour les studios de radiodiffusion, les systèmes de caméras, la production en direct, les centres de commandement, l'enregistrement professionnel et les environnements de salle de contrôle, SDI est généralement plus adapté. Il offre une meilleure capacité à longue distance, une connexion physique plus solide et un meilleur alignement avec les équipements vidéo professionnels.

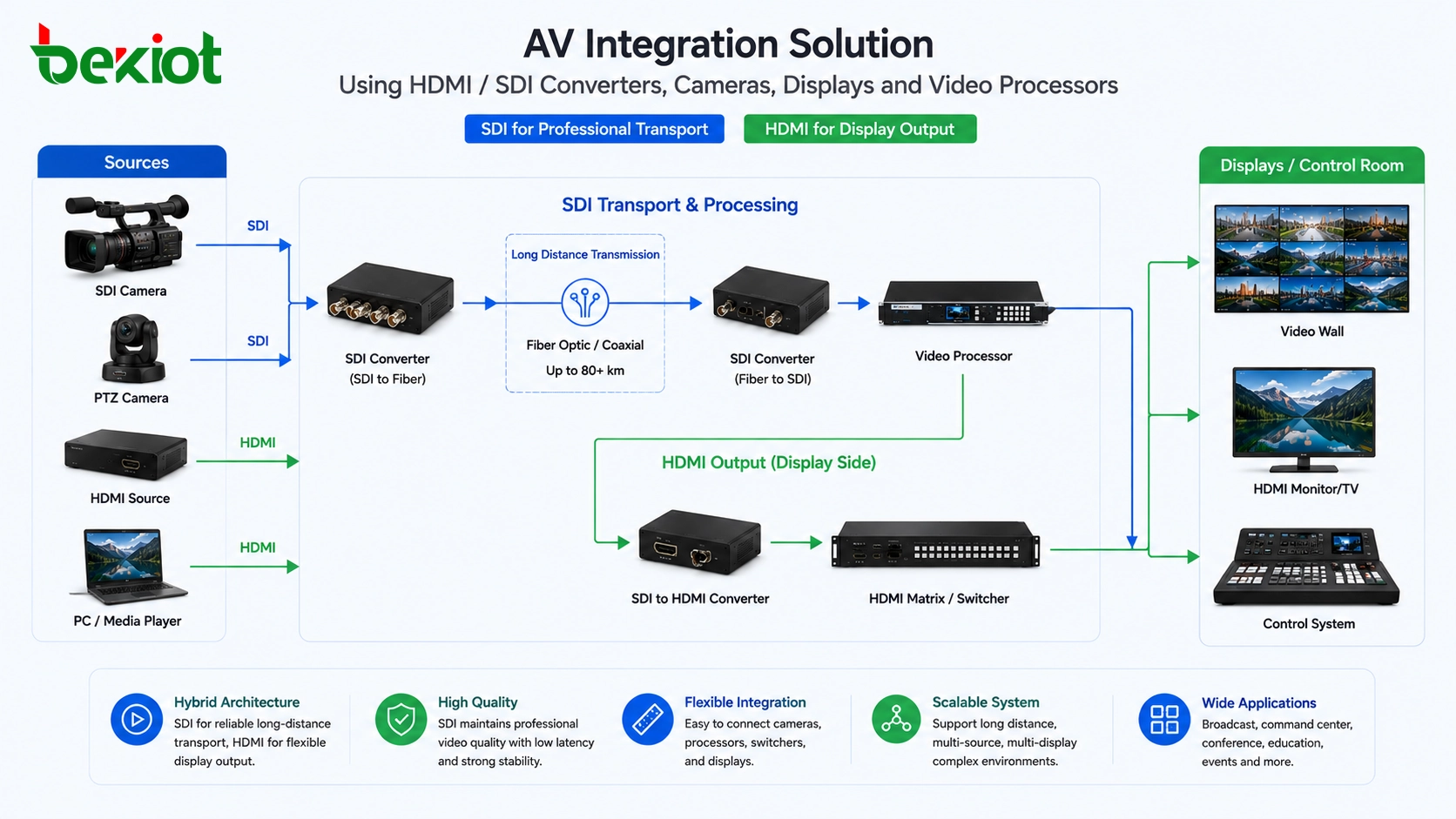

Pour les projets hybrides, HDMI et SDI peuvent être utilisés ensemble. SDI peut gérer l'acquisition et le transport du signal à longue distance, tandis que HDMI peut gérer l'affichage local, la prévisualisation ou la sortie utilisateur finale. Ce type d'architecture mixte est courant dans les systèmes AV modernes car il équilibre la stabilité de la transmission professionnelle avec la commodité du côté de l'affichage.

Comparaison pour les décisions d'ingénierie

Planifier une chaîne de signaux vidéo fiable

Confirmer les périphériques source et d'affichage

La première étape consiste à vérifier les ports de sortie et d'entrée réels de tous les périphériques. Les caméras, ordinateurs, lecteurs multimédias, terminaux de conférence, écrans, projecteurs, enregistreurs, commutateurs et cartes d'acquisition peuvent ne pas prendre en charge la même interface ou le même format vidéo. Une liste complète des périphériques permet de réduire les convertisseurs inutiles et d'éviter les problèmes de compatibilité de dernière minute.

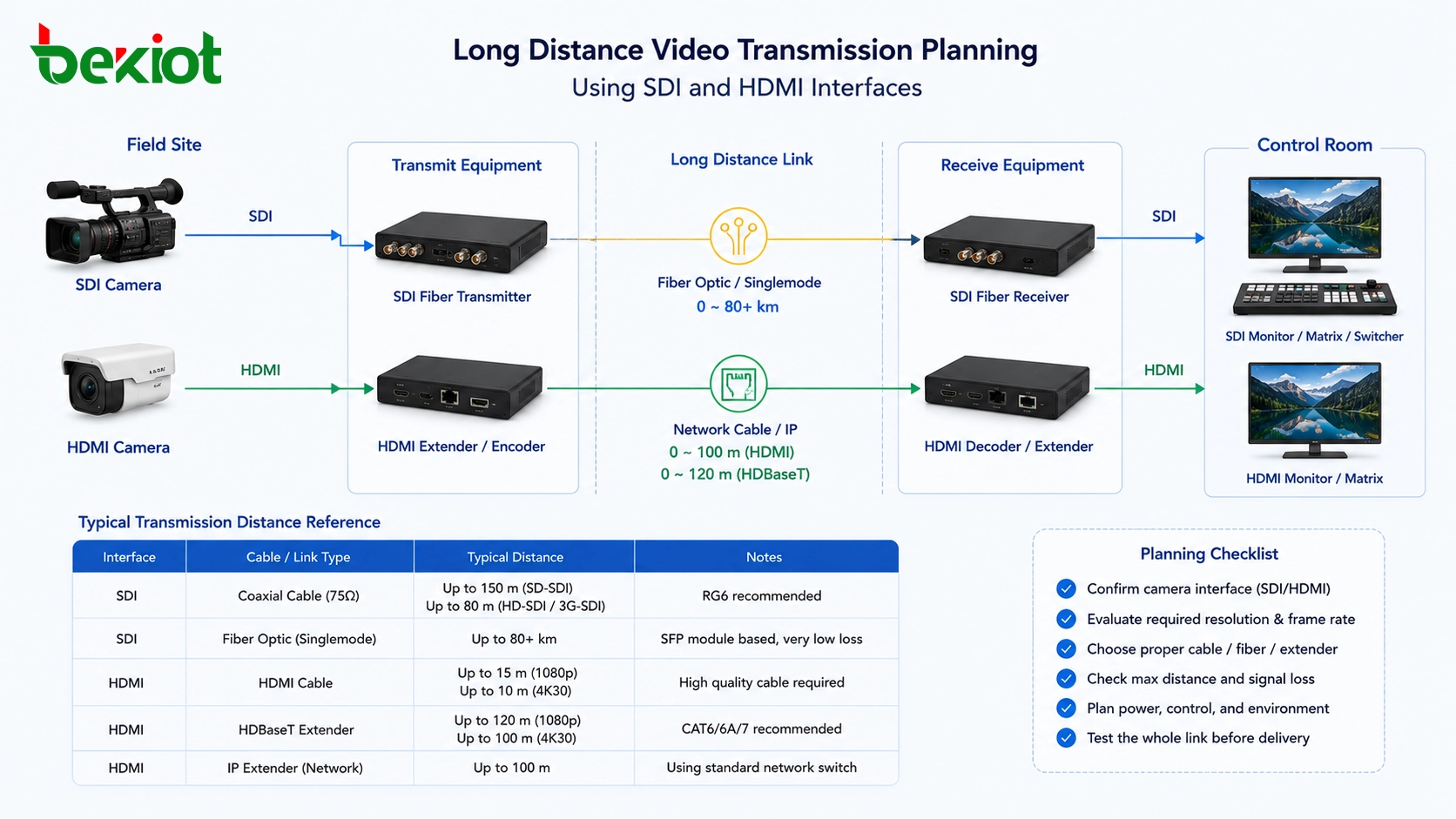

Calculer la distance du câble dès le début

La distance du câble doit être calculée lors de la phase de conception, et non après le début de l'installation. Les connexions courtes sur bureau peuvent généralement utiliser directement HDMI. Les longs trajets de câble entre les caméras, les racks, les salles d'équipement, les scènes et les centres de contrôle doivent être évalués avec soin. Si le trajet du câble est long, SDI ou une solution d'extension bien conçue peut être plus fiable.

Vérifier la résolution et la fréquence d'images sur toute la chaîne

Un système n'est aussi solide que le périphérique le plus faible de la chaîne de signal. Même si un périphérique prend en charge la 4K, un autre convertisseur ou écran peut ne prendre en charge que le 1080p ou une fréquence d'images inférieure. Les ingénieurs doivent confirmer l'ensemble du chemin de la source à l'affichage, y compris les convertisseurs, les commutateurs, les dispositifs matriciels, les enregistreurs et les interfaces d'acquisition.

Concevoir pour une extension future

Un bon système AV doit laisser de la place pour des changements futurs. D'autres caméras, écrans supplémentaires, résolution plus élevée, exigences de streaming, besoins d'enregistrement ou extension de la salle de contrôle peuvent apparaître ultérieurement. Si le projet peut évoluer vers un flux de travail orienté production, SDI ou une architecture hybride HDMI-SDI peut offrir une meilleure évolutivité.

Conclusion finale

HDMI et SDI sont toutes deux des interfaces vidéo numériques importantes, mais elles servent des objectifs techniques différents. HDMI est pratique, largement pris en charge et adapté aux connexions AV à courte distance. SDI est plus professionnel, stable et adapté à la production vidéo à longue distance et aux environnements de radiodiffusion.

Le meilleur choix dépend du scénario réel du projet. Utilisez HDMI lorsque le système est centré sur l'affichage, à courte distance et orienté utilisateur. Utilisez SDI lorsque le système est centré sur la production, à longue distance et axé sur la fiabilité. Utilisez une conception hybride lorsque les caméras, les écrans, les dispositifs de conférence et les équipements vidéo professionnels doivent fonctionner ensemble dans un seul système.

Pour les intégrateurs AV, l'objectif final n'est pas simplement de choisir HDMI ou SDI. L'objectif est de construire une chaîne de signaux vidéo stable, maintenable et évolutive qui correspond à l'agencement du bâtiment, aux exigences du flux de travail, à l'écosystème des équipements et aux besoins d'exploitation à long terme.

FAQ

HDMI peut-il être utilisé dans les systèmes vidéo professionnels ?

Oui. HDMI peut être utilisé dans les systèmes professionnels, en particulier pour la sortie d'affichage, les moniteurs de prévisualisation, les ordinateurs et les dispositifs de conférence. Cependant, pour la transmission de caméras à longue distance ou le routage de production, SDI est généralement plus fiable.

Pourquoi de nombreuses caméras professionnelles utilisent-elles SDI ?

Les caméras professionnelles utilisent souvent SDI car il prend en charge une transmission vidéo stable, des connecteurs BNC sécurisés et des câbles plus longs. Ces caractéristiques sont importantes dans les studios, les événements en direct et les salles de contrôle de production.

La conversion HDMI vers SDI est-elle difficile ?

La conversion elle-même est généralement simple, mais le convertisseur doit correspondre à la résolution, à la fréquence d'images, au format audio et à la norme de signal requis. Dans les systèmes plus grands, des tests sont recommandés avant le déploiement final.

Quelle interface est la meilleure pour une salle de conférence ?

Pour la plupart des salles de conférence, HDMI est généralement suffisant car les ordinateurs portables, les écrans, les projecteurs et les terminaux de conférence prennent couramment en charge HDMI. SDI peut être envisagé si la salle comprend des caméras professionnelles ou un routage vidéo à longue distance.

Quelle interface est la meilleure pour le streaming en direct ?

Cela dépend de la configuration. HDMI peut être suffisant pour les petits systèmes de streaming avec de courts câbles. SDI est généralement préféré pour la production multi-caméras, les longs trajets de câble, les environnements de scène et les flux de travail avec commutateurs professionnels.
