Lorsqu'un téléphone antidéflagrant appelle une salle de contrôle, l'opérateur devrait voir plus qu'un simple numéro de poste. La fenêtre d'appel entrant devrait identifier la station, montrer où elle est installée et fournir suffisamment de contexte opérationnel pour que la réponse puisse commencer immédiatement.

Un téléphone antidéflagrant fixe n'utilise généralement pas de GPS pour signaler son emplacement. Il possède plutôt un compte SIP unique, un numéro de poste, une ligne analogique ou un port de passerelle. Cette identité est liée à un enregistrement de station créé lors de la configuration du système. Lorsque l'appel arrive, la plateforme de communication récupère le site, la zone de processus et le point d'installation correspondants.

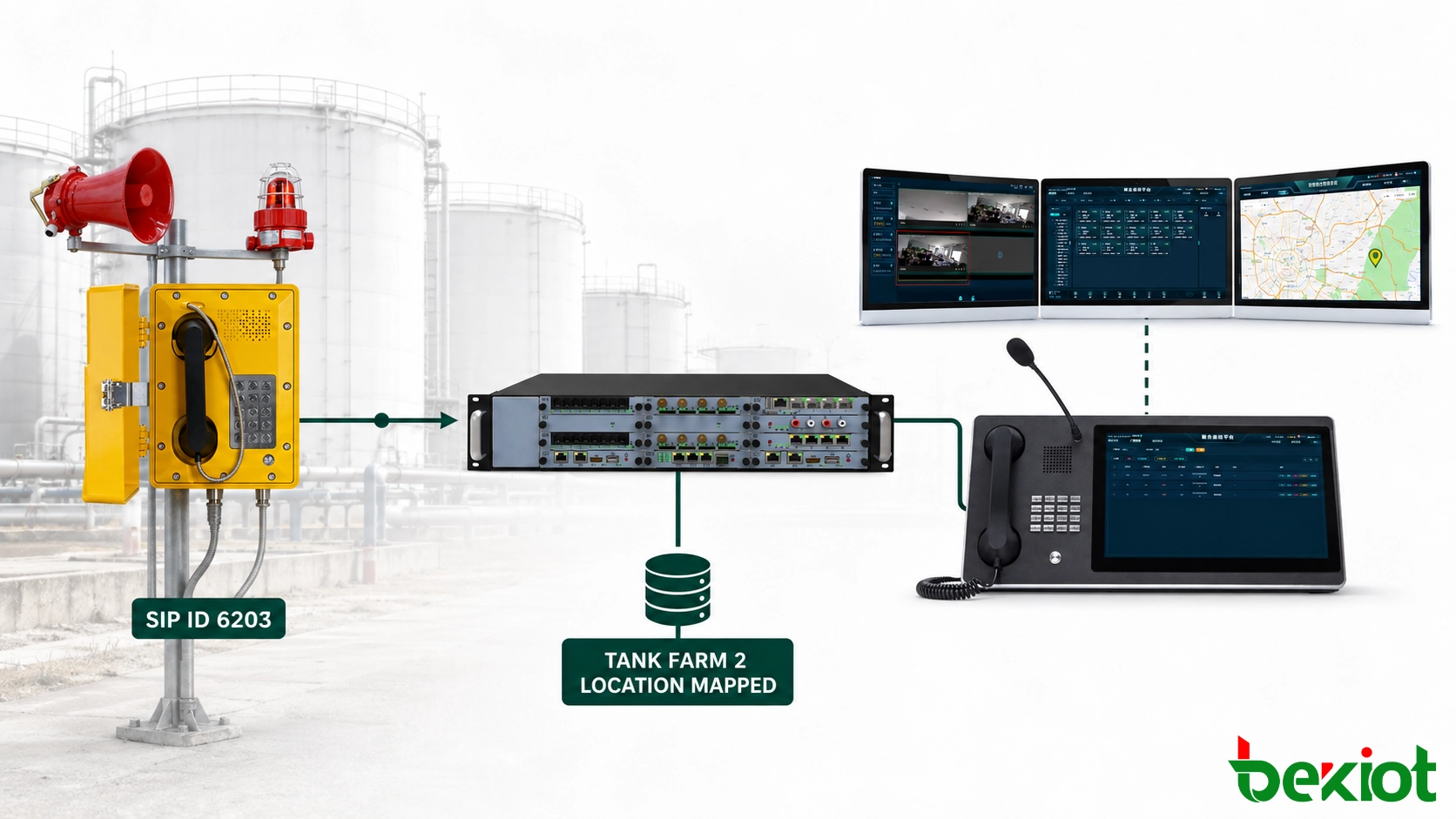

Par exemple, le poste 6203 peut apparaître comme « Parc de réservoirs 2 – Entrée de la station de pompage ». L'opérateur peut répondre à l'appel, ouvrir la caméra associée et contacter l'équipe responsable sans avoir à demander à l'appelant de décrire l'emplacement dans un environnement bruyant ou stressant.

Téléphone antidéflagrant Produit associé :

Comment une identité d'appelant devient-elle un emplacement physique ?

Une station SIP est généralement identifiée par son poste ou son compte SIP. Une station analogique est identifiée par sa ligne PBX ou son port de passerelle vocale. Dans les deux cas, la plateforme de communication a besoin d'un identifiant stable qui pointe vers une seule installation physique.

Identification du téléphone SIP antidéflagrant

Un téléphone SIP antidéflagrant s'enregistre auprès d'un PBX IP, d'un serveur SIP ou d'un système de répartition à l'aide d'un compte configuré. Lorsqu'un travailleur décroche le combiné ou appuie sur une touche d'appel d'urgence, le téléphone envoie une demande d'appel contenant son identité attribuée.

Le serveur lit les informations de l'appelant, applique le plan de numérotation et achemine l'appel vers le groupe d'opérateurs correct. La plateforme de répartition utilise le numéro de poste ou l'identifiant de la station pour récupérer l'enregistrement d'emplacement associé à ce dispositif.

Les systèmes plus grands reçoivent souvent la même identité d'appelant sous différents formats. Une plateforme peut recevoir 6203, une autre peut recevoir sip:6203@plant.example, tandis qu'une liaison inter-sites peut ajouter un préfixe tel que 106203. Ces formats doivent être convertis en une identité de station interne avant que la recherche d'emplacement ait lieu.

Si la normalisation des numéros est incomplète, l'appel vocal peut arriver à l'opérateur tandis que le champ d'emplacement reste vide ou pointe vers la mauvaise station.

Identification du téléphone analogique antidéflagrant

Un téléphone analogique ne s'enregistre pas auprès d'un serveur SIP, mais sa ligne représente toujours une position de terrain connue. La source d'identification peut être un poste PBX, une paire de câbles dédiée ou un port sur une passerelle vocale analogique.

Supposons qu'un téléphone situé au quai de chargement soit connecté au port 8 de la passerelle. Ce port se voit attribuer un poste et est lié à l'enregistrement de la station du quai de chargement. Si le câble est ensuite déplacé vers un autre port, l'enregistrement correspondant doit également être mis à jour.

Pourquoi les adresses IP et MAC sont des références secondaires

Les adresses IP et MAC sont utiles pour la gestion du réseau, l'inventaire des équipements et le diagnostic des pannes. Elles le sont moins sur l'écran de l'opérateur car elles ne décrivent pas clairement un emplacement physique.

Une adresse IP peut également changer après un renouvellement DHCP, une refonte du réseau ou un remplacement d'équipement. L'enregistrement de l'équipement peut conserver l'adresse IP, l'adresse MAC, le numéro de série, la version du micrologiciel et le port du commutateur, tandis que l'interface de l'opérateur utilise un poste stable, un code de station et un nom d'emplacement lisible.

Quelles informations doit contenir un enregistrement de station ?

Un enregistrement de station relie la configuration de communication à l'installation physique. Les opérateurs, ingénieurs système et personnel de maintenance doivent pouvoir utiliser cet enregistrement pour identifier le même point de terrain sans ambiguïté.

Utilisez des noms qui décrivent le site réel

Des étiquettes telles que « Téléphone 1 », « Téléphone extérieur » ou « Station jaune » sont faciles à créer mais difficiles à utiliser lors d'un incident. Un nom basé sur l'emplacement indique immédiatement à l'opérateur d'où provient l'appel.

La même formulation doit apparaître sur l'étiquette de terrain, l'interface de répartition, le plan du site et l'enregistrement de maintenance. Si l'étiquette physique indique « Parc de réservoirs 2 – Entrée de la station de pompage », l'écran de la salle de contrôle ne doit pas afficher une description différente telle que « Téléphone extérieur Nord 3 ».

Les systèmes multisites ont également besoin d'un préfixe d'installation. « Salle des pompes 1 » peut exister dans plusieurs usines, tandis qu'un code structuré tel que NP-TF2-PS03 identifie l'usine, la zone et la station.

Définissez la position avec précision

Le nom d'une zone de processus seul peut ne pas suffire. Les parcs de réservoirs, tunnels, mines et installations offshore peuvent contenir plusieurs points de communication au sein de la même zone opérationnelle.

L'enregistrement doit inclure un point de repère pratique tel qu'une entrée, un escalier, un skid de pompe, un abri, un quai de chargement, un passage transversal ou une porte de salle d'équipement. Les intervenants doivent pouvoir trouver la station à partir de sa description écrite sans dépendre uniquement d'une coordonnée sur la carte.

Les installations intérieures et souterraines peuvent utiliser des plans d'étage, des chaînages de tunnels, des numéros de niveau ou des grilles de zone au lieu de la latitude et de la longitude. Le format de la position doit correspondre à la manière dont l'installation est exploitée et maintenue.

Séparez la station du matériel

Le point de communication et le téléphone installé sont liés mais ne doivent pas être traités comme un seul enregistrement permanent. Un dispositif endommagé peut être remplacé tandis que le poste, l'emplacement et l'itinéraire d'urgence restent inchangés.

La séparation des informations de station des informations matérielles permet aux techniciens de mettre à jour le numéro de série, l'adresse MAC ou l'adresse IP sans reconstruire le point sur la carte. Si le téléphone est déplacé vers une autre zone, l'enregistrement de la station et l'étiquette de terrain doivent être révisés.

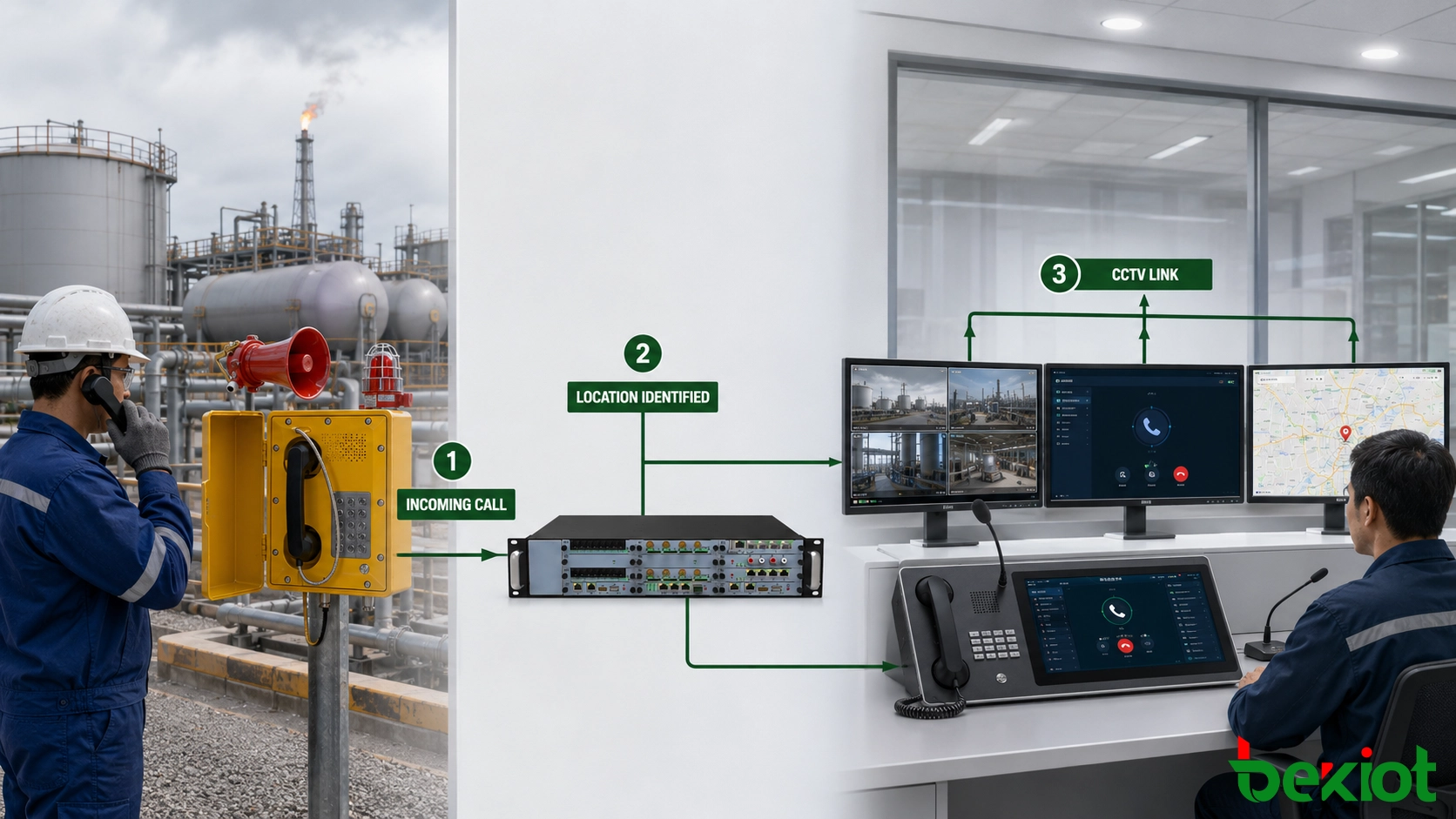

Que voit la salle de contrôle lorsqu'un appel arrive ?

Plusieurs actions système se produisent entre le moment où le travailleur initie un appel et celui où l'opérateur voit son emplacement :

1. Le téléphone de terrain envoie une demande d'appel en utilisant son identité attribuée.

2. Le serveur SIP, le PBX IP ou la passerelle vocale reçoit la demande.

3. Le numéro est converti dans le format de station interne du système.

4. La politique de routage sélectionne le groupe d'opérateurs approprié.

5. La plateforme de répartition récupère les informations de la station.

6. L'interface affiche le site, la zone et la position sur la carte.

7. Les fonctions vidéo, d'enregistrement ou d'incident configurées sont activées.

Affichez des informations opérationnelles plutôt que des données de protocole

Un opérateur n'a pas besoin d'interpréter un URI SIP, une adresse IP ou un port de passerelle lors d'une urgence. Une console de répartition visuelle doit présenter des informations qui soutiennent une décision immédiate.

Un panneau d'appel entrant utile peut afficher :

• Nom de la station et poste

• Installation et zone de processus

• Point d'installation exact

• Priorité de l'appel

• Repère sur la carte ou le plan d'étage

• Raccourci vers la caméra proche

• Département d'exploitation responsable

• Groupe de réponse principal

• Statut de communication actuel

Considérez un travailleur signalant une fuite depuis le poste 6203. Pendant que le téléphone sonne, l'opérateur voit « Parc de réservoirs 2 – Entrée de la station de pompage » et le point correspondant sur la carte. L'emplacement est disponible avant que l'appel ne soit répondu, évitant ainsi une recherche distincte dans les listes de postes.

Liez la station à la bonne caméra

Un appel SIP n'inclut normalement pas l'adresse de la caméra. La station téléphonique et la caméra proche doivent être associées via la plateforme de répartition ou une couche d'intégration externe.

Une fois configurée, l'identité entrante peut ouvrir un raccourci vers la caméra ou déclencher un affichage vidéo automatique. L'opérateur peut parler à l'appelant tout en vérifiant la présence de fumée, de dommages à l'équipement, d'accès bloqués ou de mouvements de personnel.

Certaines stations peuvent être couvertes par plusieurs caméras. L'interface peut fournir une vue préférée tout en permettant à l'opérateur de sélectionner un autre angle lorsque l'événement s'étend au-delà de la position immédiate du téléphone.

Gardez les enregistrements d'appels et d'incidents connectés

L'enregistrement des appels doit conserver l'identité de la station, l'opérateur récepteur, l'heure de réponse, la durée de l'appel et l'historique des transferts. Si la plateforme crée un enregistrement d'incident, l'appel et son enregistrement peuvent utiliser le même numéro d'événement.

Le serveur SIP, la plateforme de répartition, l'enregistreur et le système vidéo doivent également utiliser une source de temps commune. Des horodatages cohérents permettent de revoir la voix, la vidéo et les actions de l'opérateur dans le bon ordre.

Acheminez les appels sans réponse sans perdre la source

Une station en zone dangereuse doit avoir une destination principale et un itinéraire défini en cas de non-réponse. Les appels de routine peuvent entrer dans une file d'attente normale, tandis qu'une touche d'urgence peut utiliser un itinéraire dédié ou une priorité plus élevée.

Si la salle de contrôle principale ne répond pas dans le délai requis, le système peut transférer l'appel vers une salle de contrôle secondaire, un bureau de sécurité, un centre de réponse d'urgence ou un superviseur de garde. L'identité de la station d'origine doit rester visible après le transfert.

Comment l'identification de l'emplacement doit-elle fonctionner sur plusieurs sites ?

Une plateforme desservant plusieurs usines ou installations distantes a besoin d'un plan de numérotation qui distingue chaque station fixe. La réutilisation de la même plage de postes sans préfixe de site peut faire apparaître deux téléphones physiquement séparés comme identiques.

Préservez l'identité du site lors du routage des appels

Un identifiant multisite peut combiner un code d'installation avec le poste local. Par exemple, NP-6203 identifie le poste 6203 de l'usine Nord, tandis que SP-6203 fait référence à une station de l'usine Sud.

Les troncs SIP, les passerelles vocales et les règles de traduction de numéros doivent conserver suffisamment d'informations pour identifier l'installation d'origine. Si un itinéraire inter-sites supprime le préfixe de l'installation, la plateforme réceptrice peut afficher le mauvais emplacement même si l'appel aboutit.

Maintenez un enregistrement d'emplacement faisant autorité

Le serveur SIP, l'interface de répartition, la carte électronique, la plateforme d'enregistrement et la base de données de maintenance peuvent tous utiliser les informations de la station. La conservation de copies non liées dans chaque système augmente le risque de noms et de points de carte incohérents.

Le projet doit définir une source faisant autorité pour les noms de stations et les emplacements physiques. Les modifications approuvées peuvent ensuite être synchronisées avec les autres plateformes via la gestion de configuration, des importations contrôlées ou des interfaces d'application.

L'accès à ces enregistrements doit être restreint et journalisé. Un poste modifié ou un point de carte incorrect peut envoyer un opérateur dans la mauvaise zone alors que le téléphone continue de fonctionner normalement.

Synchronisez les systèmes primaire et de secours

Un serveur de secours offre une protection limitée s'il contient une base de données de stations obsolète. Les plateformes primaire et de secours doivent utiliser les mêmes mappages de numéros, descriptions d'emplacement, associations de caméras et règles de routage.

Les tests de basculement doivent inclure un appel de terrain réel après l'activation de la plateforme de secours. L'opérateur de secours doit recevoir les mêmes informations de station que celles affichées sur le système primaire.

Les services essentiels et de soutien doivent également être séparés. Une panne du serveur de cartes ou de vidéosurveillance ne doit pas empêcher l'appel vocal d'atteindre la salle de contrôle. Lorsque les services visuels ne sont pas disponibles, l'interface doit toujours afficher le nom et la position écrite de la station.

Protégez l'identité de l'appelant

Les comptes SIP doivent utiliser une authentification appropriée, un contrôle d'accès et une segmentation du réseau. Ces mesures empêchent un point d'extrémité non autorisé de s'enregistrer en tant que station de terrain fiable et d'amener la plateforme à afficher un faux emplacement.

Cela devient particulièrement important lorsque les appels traversent des réseaux IP partagés, des installations distantes ou une infrastructure SIP tierce. La plateforme réceptrice doit vérifier le compte et l'itinéraire autorisé avant de considérer la station affichée comme fiable.

Comment la localisation de l'appel est-elle testée et maintenue précise ?

Un état en ligne ou enregistré ne prouve pas que la position correcte apparaîtra dans la salle de contrôle. La mise en service doit inclure un appel réel depuis chaque station de terrain installée.

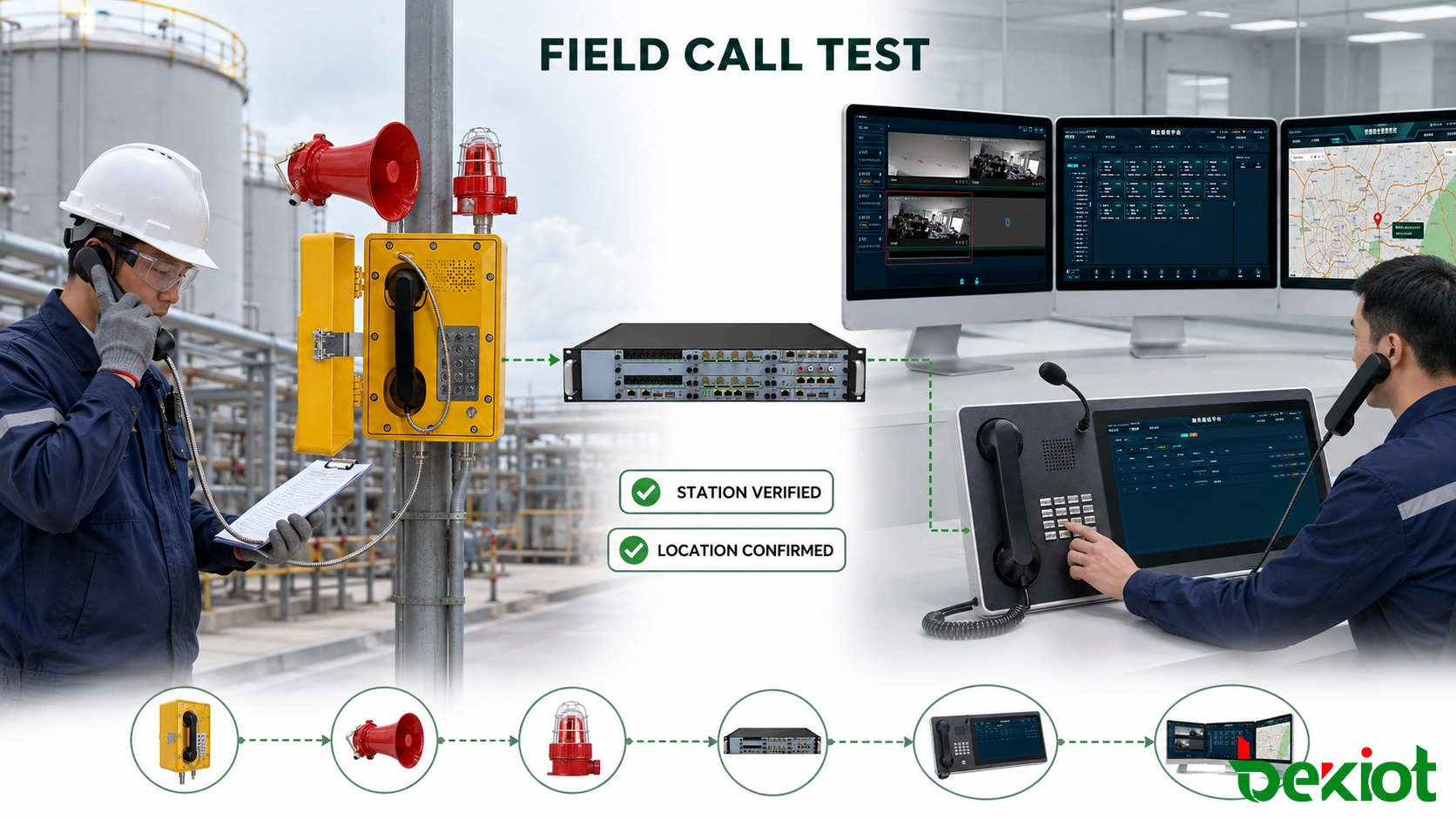

Testez depuis le téléphone physique

Lors de la réception sur site, un technicien doit se tenir près du téléphone pendant qu'un opérateur vérifie les informations entrantes. Le test doit vérifier :

• La réception du bon poste ou de la bonne identité de ligne

• La correspondance du nom de la station avec l'étiquette de terrain

• L'exactitude de l'installation, de la zone et de la position exacte

• La mise en surbrillance du bon marqueur de carte

• La disponibilité des caméras associées

• L'arrivée de l'appel au groupe d'opérateurs prévu

• L'atteinte de la destination de secours par l'itinéraire de non-réponse

• La conservation de l'identité de la station d'origine par l'enregistrement

• La cohérence des horodatages sur les systèmes connectés

Vérifiez les défauts d'identification courants

Enregistrez le résultat de la réception

Chaque station doit avoir un résultat documenté de réussi ou échoué. L'enregistrement de réception peut inclure le code de la station, le numéro de téléphone, l'emplacement affiché, l'association de caméra, le résultat du routage, l'heure du test et les noms du technicien de terrain et de l'opérateur de la salle de contrôle.

Toute discordance doit être corrigée avant que le point de communication n'entre en service opérationnel. Une note indiquant que « l'appel fonctionne » ne suffit pas si l'opérateur reçoit le mauvais site ou la mauvaise position sur la carte.

Révisez les enregistrements après des changements sur le site

Les informations de localisation peuvent devenir inexactes après un remplacement d'équipement, des travaux de construction, un renommage de zone, un réacheminement de câbles ou une maintenance de passerelle. Ces changements doivent déclencher une révision de l'enregistrement de la station plutôt qu'une simple mise à jour de l'inventaire du matériel.

La maintenance périodique doit inclure des appels sélectionnés depuis le terrain. L'accessibilité réseau et l'enregistrement SIP confirment la connectivité, mais seul un appel de bout en bout confirme que l'opérateur reçoit les informations de localisation et de routage correctes.

Un affichage fiable de l'emplacement nécessite que trois enregistrements restent cohérents : l'identité du téléphone, la position installée et le mappage de la plateforme de répartition. S'ils correspondent, l'opérateur peut voir d'où provient l'appel avant de répondre et commencer la réponse correcte sans avoir à demander de confirmation d'emplacement.

Foire aux questions sur la localisation des appels de téléphones antidéflagrants

Un téléphone SIP antidéflagrant envoie-t-il sa position GPS ?

Un téléphone SIP fixe envoie généralement son identité d'appel configurée plutôt que des coordonnées GPS en direct. La salle de contrôle détermine la position à partir de l'enregistrement de la station. Les terminaux mobiles antidéflagrants peuvent utiliser le GPS ou d'autres technologies de localisation en temps réel.

Un téléphone analogique antidéflagrant peut-il être identifié par son emplacement ?

Oui. Son poste PBX, sa ligne dédiée ou son port de passerelle analogique peuvent être associés à une station fixe. Cette affectation doit être vérifiée à chaque modification du câblage de terrain ou des ports de la passerelle.

L'emplacement peut-il encore être affiché si la carte électronique n'est pas disponible ?

La plateforme peut toujours afficher l'installation, la zone et la position écrite si la base de données textuelle des stations reste disponible. Les conceptions à haute disponibilité doivent maintenir l'appel vocal et l'identification de base de l'emplacement indépendants des services de carte et vidéo non essentiels.

À quelle fréquence les enregistrements d'emplacement des téléphones doivent-ils être vérifiés ?

Les enregistrements doivent être révisés après tout déplacement de dispositif, changement de câble, réaffectation de port de passerelle, renommage de zone ou migration de système. Des tests d'appels de terrain périodiques doivent également être inclus dans le plan de maintenance des communications du site.
