Deux systèmes PAGA peuvent fournir des fonctions de page et d'alarme générale presque identiques tout en utilisant des architectures physiques très différentes.

Dans un projet, les contrôleurs, amplificateurs et équipements d'interface peuvent tous être installés dans une salle de communication centrale. Dans un autre, le contrôle reste centralisé mais l'amplification est répartie sur plusieurs zones de processus, bâtiments ou stations éloignées.

Le choix affecte bien plus que l'emplacement des équipements. Il influence la longueur des câbles des haut-parleurs, la dépendance au réseau, l'isolation des défauts, les exigences de la salle d'équipement, l'accès à la maintenance et l'expansion future.

Pour une installation compacte, l'amplification centralisée peut être la solution la plus simple. À mesure qu'un site devient plus vaste ou plus dispersé géographiquement, une architecture distribuée ou hybride devient souvent plus pratique.

Systèmes PAGASolution associée :

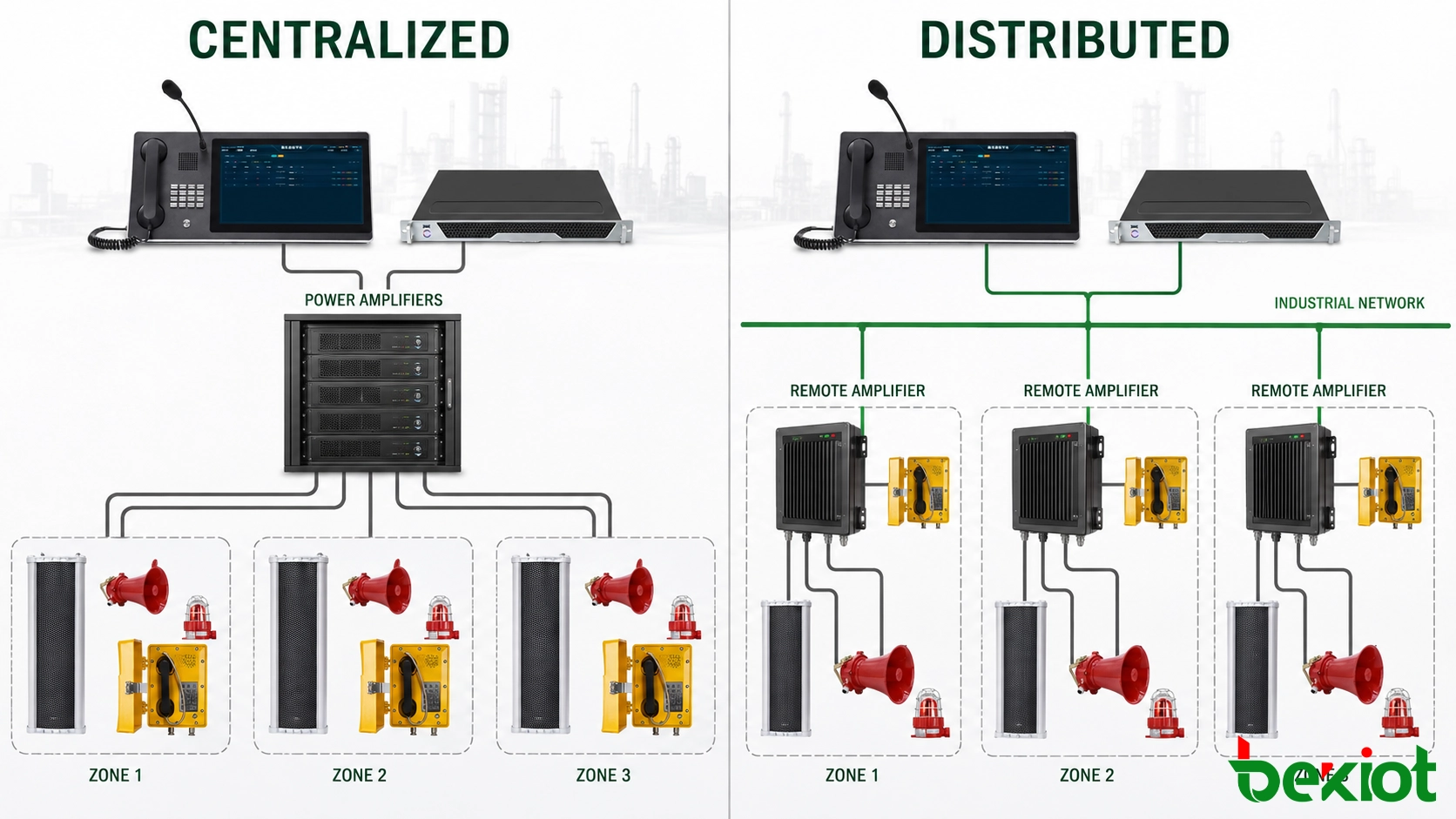

1. Que définit l'architecture des systèmes PAGA ?

L'architecture des systèmes PAGA définit comment le contrôle, le routage audio, l'amplification et les circuits de haut-parleurs de terrain sont organisés dans une installation.

Un chemin audio simplifié peut être représenté comme suit :

Source de page ou d'alarme → Contrôleur PAGA → Routage audio → Amplificateur → Circuit de haut-parleurs → Haut-parleurs

La principale question architecturale est de savoir où ces fonctions doivent être situées.

Une conception centralisée conserve la plupart des équipements actifs en un seul endroit et distribue l'audio amplifié sur le terrain. Une conception distribuée déplace certaines fonctions, en particulier l'amplification, plus près des zones qu'elles desservent. Une conception hybride combine les deux approches.

Le bon choix dépend normalement de la disposition physique du site plutôt que du nombre de fonctions PAGA requises.

Un seul bâtiment de production peut avoir des trajets de câbles relativement courts et seulement quelques zones de page. Une raffinerie, une mine, une installation de transport ou un grand projet énergétique peuvent avoir des zones de communication séparées par des centaines, voire des milliers de mètres.

Utiliser la même disposition physique pour les deux types d'installations peut entraîner des câblages inutiles, des extensions difficiles ou une dépendance excessive à un seul emplacement d'équipement.

2. Comment fonctionne une architecture PAGA centralisée ?

Dans un système PAGA centralisé, le contrôleur principal, les équipements de traitement audio, les interfaces et les amplificateurs de puissance sont généralement installés ensemble dans une salle d'équipement centrale.

Les circuits de haut-parleurs partent ensuite des racks d'amplificateurs centraux vers les haut-parleurs dans toute l'installation.

La structure de base est :

Équipements de contrôle centraux → Racks d'amplificateurs centraux → Circuits de haut-parleurs de terrain → Haut-parleurs

Les équipements centralisés simplifient la maintenance

L'un des principaux avantages est que la plupart des équipements actifs sont concentrés dans un emplacement protégé.

Les techniciens peuvent inspecter les contrôleurs, amplificateurs, alimentations électriques et modules d'interface sans se déplacer entre plusieurs armoires distantes. Le remplacement des équipements et la maintenance de routine peuvent également être plus faciles car le matériel principal est installé dans la même salle.

Pour les sites relativement compacts, cette disposition peut être à la fois pratique et économique.

L'architecture centralisée est souvent adaptée lorsque :

• L'installation occupe une zone relativement compacte

• Les distances des câbles des haut-parleurs restent gérables

• Le nombre de zones distantes est limité

• Une salle de communication sécurisée est disponible

• La plupart des zones sont accessibles via des chemins de câbles pratiques

Les longs trajets de câbles constituent la principale limitation

Les inconvénients deviennent plus notables à mesure que l'installation s'agrandit.

Si une zone éloignée nécessite plusieurs circuits de haut-parleurs, chaque circuit peut devoir parcourir cette zone jusqu'à la salle d'amplification centrale. Cela peut augmenter la quantité de câbles installés dans les tranchées, les chemins de câbles et les routes de distribution.

L'expansion peut également devenir moins pratique. L'ajout d'une nouvelle zone de page en périphérie de l'installation peut nécessiter un autre long trajet de câble même si une infrastructure de communication existe déjà à proximité.

La centralisation signifie également qu'une quantité relativement importante d'équipements peut dépendre de la même salle, du même rack ou de la même infrastructure de support.

Cela ne rend pas automatiquement un système PAGA centralisé peu fiable. Cela signifie que l'impact des pannes des équipements centraux, des alimentations électriques et des chemins de câbles partagés doit être évalué avec soin.

3. Comment fonctionne une architecture PAGA distribuée ?

Une architecture PAGA distribuée sépare le contrôle global du système de l'amplification au niveau du terrain.

Le contrôleur PAGA principal peut rester dans la salle de contrôle centrale, tandis que les racks d'amplificateurs distants ou les nœuds audio sont installés plus près des zones qu'ils desservent.

La structure de base devient :

Contrôleur PAGA central → Réseau de communication du site → Nœud distant → Amplificateur local → Circuits de haut-parleurs locaux

Au lieu de transporter chaque circuit de haut-parleur amplifié sur une longue distance, les informations audio et de contrôle peuvent voyager via le réseau de communication du site avant d'être amplifiées près de la zone de destination.

L'amplification distante peut raccourcir les trajets des câbles des haut-parleurs

Considérez un parc de réservoirs ou une zone de chargement situé loin du bâtiment de contrôle principal.

Avec une amplification centralisée, plusieurs circuits de haut-parleurs peuvent devoir parcourir tout le chemin jusqu'à la salle d'équipement principale.

Avec une conception distribuée, un nœud amplificateur peut être installé plus près de cette zone. La connexion longue distance est gérée via le réseau de communication, tandis que des circuits de haut-parleurs locaux plus courts connectent l'amplificateur distant aux haut-parleurs voisins.

Cela peut réduire la concentration de longs câbles de haut-parleurs et rendre la distribution physique du système plus facile à gérer.

Les zones physiques peuvent suivre la disposition réelle du site

L'architecture distribuée est particulièrement utile lorsqu'une installation contient des zones opérationnelles clairement séparées.

Par exemple :

• Zone de production principale

• Parc de réservoirs

• Usine de services publics

• Zone d'entrepôt

• Bâtiment administratif

• Terminal de chargement distant

Au lieu de ramener chaque circuit de haut-parleur à un seul endroit, certaines zones peuvent disposer de leurs propres ressources d'amplification tout en restant sous le même système de contrôle PAGA.

Cela peut également améliorer l'isolation des défauts. Un défaut affectant un nœud amplificateur distant ne doit pas nécessairement interrompre les zones de page non liées ailleurs sur le site.

Le réseau de communication fait partie de la conception PAGA

Les équipements distribués doivent toujours fonctionner comme un système coordonné.

Les autorisations de page, les priorités d'alarme, la sélection des zones, les messages enregistrés et l'état du système doivent rester cohérents sur tous les nœuds.

Pour cette raison, le réseau reliant les équipements PAGA centraux et distants fait partie de la conception globale de disponibilité.

La topologie du réseau, l'emplacement des commutateurs, les chemins de communication et la disponibilité de l'alimentation doivent donc être considérés avec les équipements PAGA eux-mêmes.

Une architecture distribuée peut réduire le câblage de terrain long, mais elle ne doit pas simplement transférer toute la dépendance du système des câbles des haut-parleurs vers un seul chemin réseau non protégé.

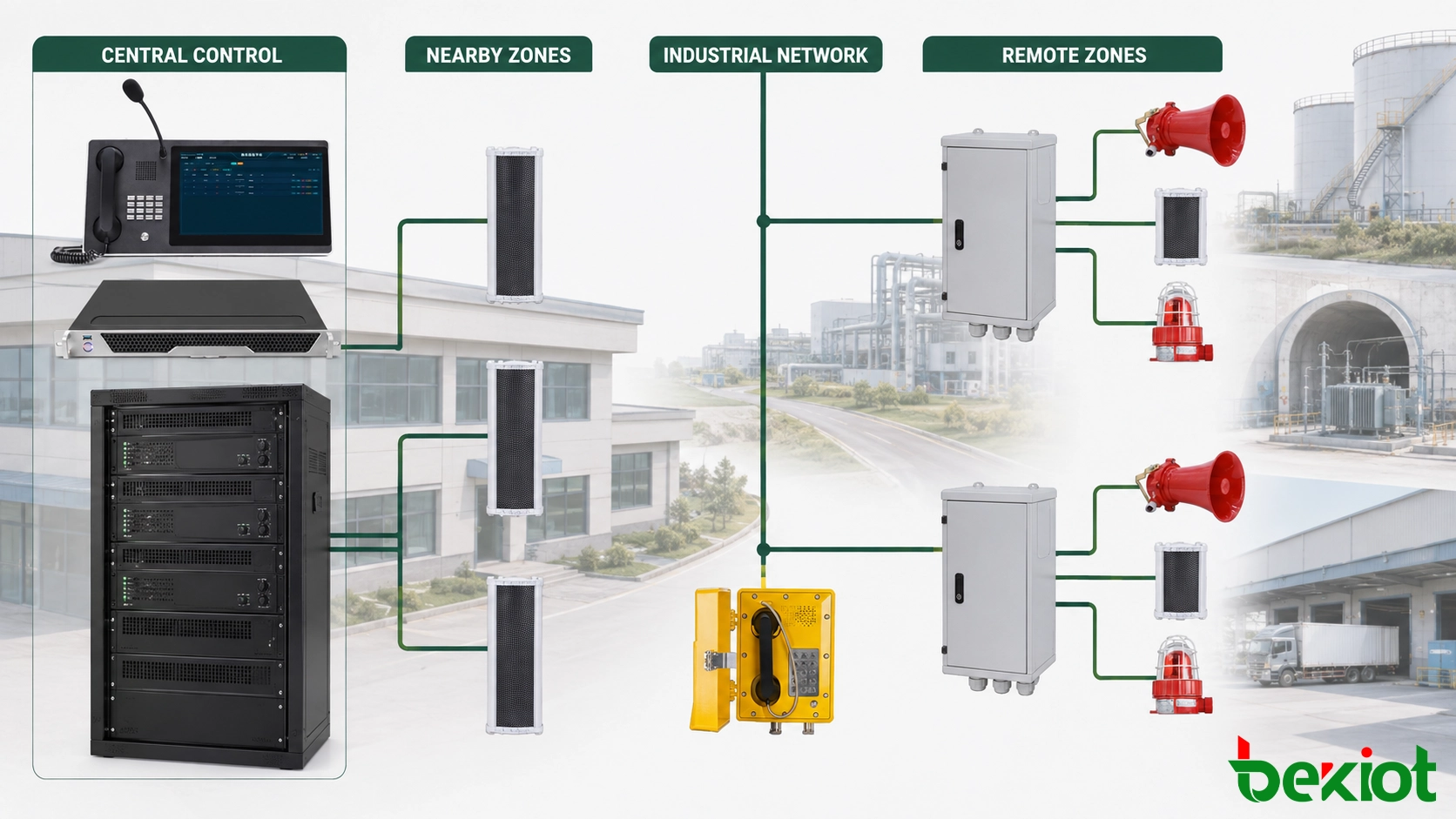

4. Quand une architecture PAGA hybride est-elle plus pertinente ?

De nombreuses installations industrielles ne correspondent pas parfaitement à un modèle purement centralisé ou purement distribué.

Une architecture hybride permet au système d'utiliser des équipements centralisés là où les distances de câbles sont courtes, tout en installant des nœuds amplificateurs distants pour les zones éloignées.

Par exemple, la salle de contrôle principale peut contenir le contrôleur PAGA, les consoles d'opérateur, les interfaces système et les amplificateurs desservant les bâtiments proches.

Les unités de processus distantes, les tunnels, les sous-stations ou les zones de chargement peuvent alors utiliser des nœuds amplificateurs connectés au réseau.

L'architecture devient :

Contrôle PAGA central → Amplification centrale pour les zones proches + Amplification distante pour les zones éloignées

Cette disposition permet à l'emplacement des équipements de suivre la géographie réelle de l'installation.

Installations industrielles compactes

Lorsque les bâtiments et les zones extérieures sont proches de la salle d'équipement principale, l'amplification centralisée peut rester l'approche la plus simple.

Tunnels longs et sites linéaires

Pour les tunnels, les chemins de fer et autres environnements linéaires longs, distribuer l'amplification à des emplacements sélectionnés peut éviter de ramener un grand nombre de circuits de haut-parleurs vers un point central.

Grandes installations de processus

Une raffinerie ou une grande usine industrielle peut utiliser l'amplification centrale pour le bâtiment de contrôle principal et les zones de processus voisines, tout en installant des nœuds distants pour les parcs de réservoirs, les services publics ou d'autres zones éloignées.

Dans ces projets, la distance physique devient souvent un facteur de conception plus utile que le simple comptage du nombre de zones de page.

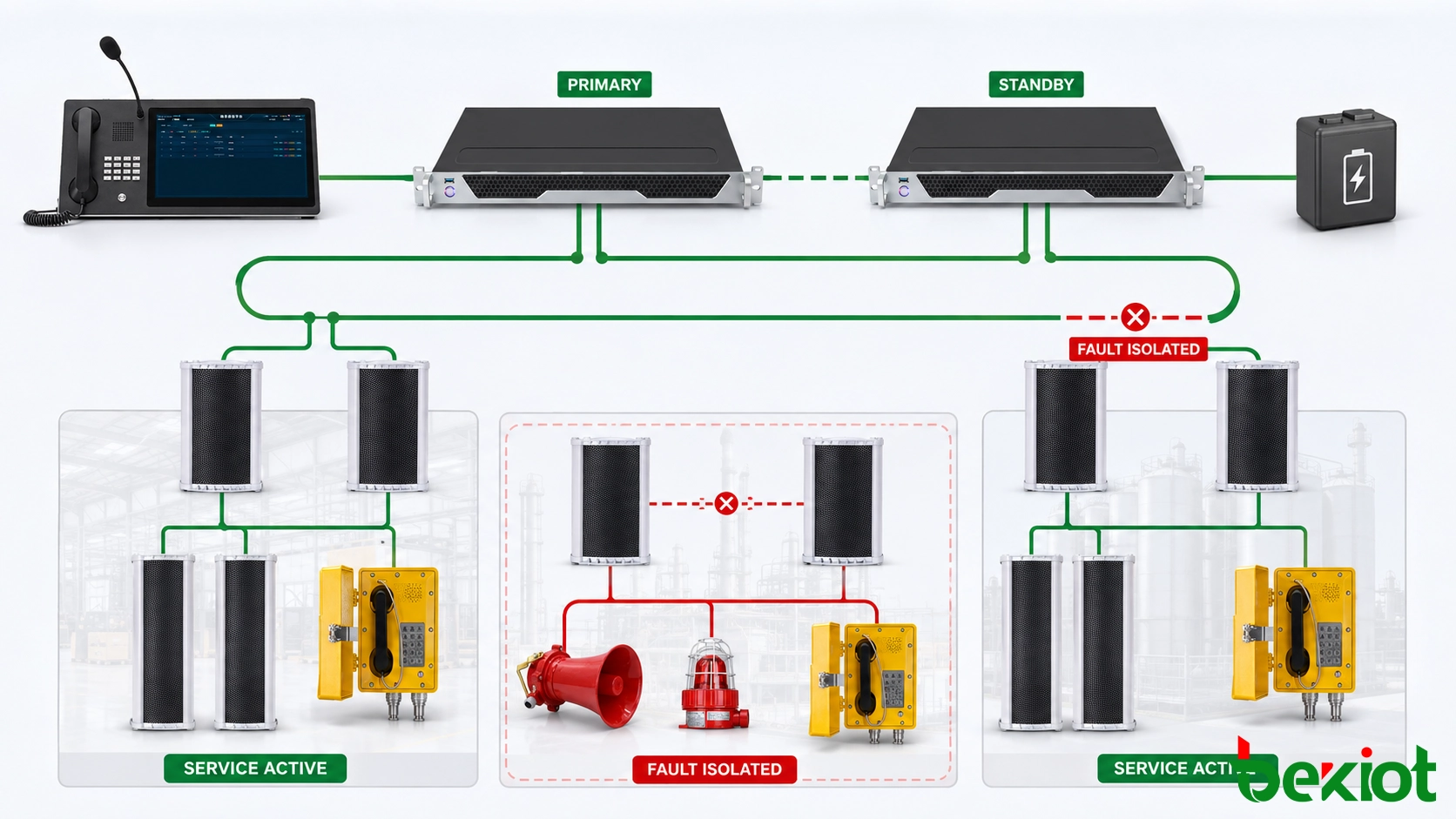

5. Comment l'architecture affecte-t-elle la redondance et l'isolation des défauts PAGA ?

La redondance PAGA ne doit pas être considérée séparément de l'architecture du système.

Avant de décider où un équipement redondant est nécessaire, le projet doit d'abord identifier ce qui peut tomber en panne et quelle partie de l'installation serait affectée.

Panne du contrôleur

Si un contrôleur n'est pas disponible, la conception doit définir quelles fonctions de page et d'alarme doivent se poursuivre et si un autre chemin de contrôle prend le relais.

Panne de l'amplificateur

Une panne d'amplificateur doit être évaluée en fonction des zones de communication qu'il dessert. Lorsque le projet l'exige, une amplification de secours ou des chemins audio alternatifs peuvent être fournis pour réduire l'interruption de service.

Panne du réseau

La résilience du réseau devient particulièrement importante lorsque les nœuds PAGA distants dépendent de la communication IP ou Ethernet.

Si plusieurs zones distantes partagent un seul chemin de communication, une seule panne réseau pourrait affecter plusieurs zones. Des chemins alternatifs ou une redondance réseau appropriée peuvent donc être nécessaires en fonction de l'objectif de disponibilité du projet.

Panne d'un nœud distant

L'architecture distribuée peut aider à réduire l'impact physique de certaines pannes car différentes zones utilisent des équipements séparés.

Cependant, cet avantage dépend de la façon dont les nœuds distants sont organisés. Un nœud distant ne doit pas devenir inutilement une dépendance commune pour plusieurs zones non liées.

Panne d'alimentation

Les emplacements d'amplificateurs distants ont également besoin d'une stratégie d'alimentation appropriée.

Déplacer l'amplification plus près du terrain offre peu d'avantages si l'armoire distante perd de l'alimentation pendant l'événement où la page est la plus importante. Les exigences d'alimentation de secours doivent donc être envisagées à la fois pour les équipements centraux et distants.

Panne du circuit de haut-parleurs

La supervision des lignes de haut-parleurs doit également suivre l'architecture physique.

En cas de circuit ouvert, de court-circuit ou d'autre défaut de terrain, le personnel de maintenance doit être en mesure d'identifier la zone physique ou le circuit de haut-parleurs concerné sans rechercher dans une section inutilement grande du système.

Pour cette raison, une question de redondance plus utile n'est pas simplement :

"Le système PAGA dispose-t-il d'équipements redondants ?"

Une meilleure question d'ingénierie est :

"Si ce contrôleur, amplificateur, lien réseau, source d'alimentation ou circuit de haut-parleurs tombe en panne, quelles zones de page restent disponibles ?"

Cela relie directement la redondance à l'impact opérationnel réel d'une panne.

Pour une planification de projet plus large couvrant la capacité, les interfaces, les exigences environnementales et les spécifications du système, consultez Comment sélectionner un système PAGA.

6. FAQ sur l'architecture des systèmes PAGA

L'architecture PAGA centralisée ou distribuée est-elle meilleure ?

Aucune architecture n'est universellement meilleure. Les systèmes centralisés sont souvent pratiques pour les installations compactes avec des distances de câbles gérables. Les systèmes distribués deviennent plus attractifs lorsque les bâtiments, les zones de processus ou les zones de communication sont largement séparés. Les grands projets utilisent souvent une combinaison des deux.

Quand faut-il envisager des amplificateurs PAGA distants ?

L'amplification distante mérite d'être envisagée lorsqu'un grand nombre de haut-parleurs sont situés loin de la salle d'équipement principale. Installer des amplificateurs plus près de ces zones peut réduire les longs trajets de câbles de haut-parleurs et simplifier la distribution locale sur le terrain.

Un système PAGA peut-il utiliser à la fois des amplificateurs centraux et distants ?

Oui. Il s'agit d'une approche hybride courante. Les zones de page proches peuvent utiliser des amplificateurs dans la salle d'équipement principale, tandis que les zones éloignées utilisent des amplificateurs distants connectés au réseau. Les deux restent sous le même contrôle système et la même logique de priorité d'alarme.

Un système PAGA distribué a-t-il besoin d'un réseau IP ?

De nombreux systèmes PAGA distribués modernes utilisent la communication IP ou Ethernet entre les équipements centraux et distants. La méthode de transport exacte dépend de la plateforme, mais le réseau doit être traité comme faisant partie de la conception de disponibilité du système et non comme une couche d'infrastructure non liée.

L'architecture distribuée fournit-elle automatiquement la redondance ?

Non. La distribution et la redondance traitent de différents problèmes de conception. Les équipements distribués peuvent réduire la concentration physique et aider à isoler certaines pannes, mais les contrôleurs, les réseaux, les amplificateurs, les alimentations et les circuits de terrain nécessitent toujours une stratégie de redondance appropriée.

L'architecture PAGA la plus adaptée est celle qui suit le site physique au lieu de forcer chaque zone de page à revenir à une seule salle d'équipement.

Pour une installation compacte, l'amplification centralisée peut fournir l'installation la plus simple. Pour un site géographiquement dispersé, les nœuds distants peuvent réduire la concentration des câbles et créer des limites de défauts physiques plus claires. Lorsque les deux conditions existent dans le même projet, une architecture hybride est souvent la solution la plus pratique.

Avant de finaliser l'architecture, la conception doit clarifier trois points : où se trouvent les principales ressources de communication, ce qui se passe lorsque chaque partie critique tombe en panne, et avec quelle facilité de nouvelles zones de page peuvent être ajoutées à l'avenir.
