La tension de sonnerie est l’un des signaux les plus élémentaires mais aussi les plus facilement négligés dans la communication téléphonique analogique. Avant qu’un utilisateur ne réponde à un appel, la ligne téléphonique doit fournir un signal de sonnerie suffisamment puissant pour commander le circuit de sonnerie du téléphone, de la sonnette, du terminal analogique ou du dispositif de signalisation raccordé. Si la tension de sonnerie est trop faible, instable, mal cadencée ou surchargée par un trop grand nombre d’appareils, le téléphone peut ne pas sonner même si l’acheminement de l’appel est correct.
Dans les projets de communication modernes, la tension de sonnerie reste importante car de nombreux systèmes continuent d’utiliser des interfaces analogiques. Les ports FXS des PBX, les adaptateurs téléphoniques analogiques, les téléphones d’urgence d’ascenseur, les téléphones industriels, les interphones de porte, les passerelles analogiques, les téléphones de ligne directe et les postes supplémentaires patrimoniaux peuvent tous dépendre d’un signal de sonnerie correct. Comprendre son principe de fonctionnement, ses avantages de déploiement et ses techniques de maintenance aide les ingénieurs à éviter les appels manqués, les diagnostics erronés, les problèmes de compatibilité des terminaux et les remplacements inutiles d’équipement.
Signification de la tension de sonnerie en téléphonie analogique
Signal électrique utilisé pour alerter le terminal
La tension de sonnerie est le signal électrique appliqué à une ligne téléphonique analogique pour faire sonner l’appareil raccordé lorsqu’un appel entrant arrive. Sur une ligne analogique traditionnelle, le téléphone reste normalement raccroché en attendant les appels. Lorsque le central, le PBX, la passerelle ou l’interface FXS doit alerter le terminal, il applique un signal de sonnerie sur la ligne. Le terminal détecte ce signal et active sa sonnerie, son ronfleur, son haut-parleur, son voyant ou son circuit électronique de sonnerie.
Ce signal est différent de la tonalité de retour d’appel audible entendue par l’appelant. La tonalité de retour d’appel est le son envoyé à l’appelant pour indiquer que le poste appelé est en cours d’alerte. La tension de sonnerie est le véritable signal électrique envoyé sur la ligne téléphonique appelée pour faire sonner l’appareil local. Confondre ces deux notions peut conduire à des erreurs de dépannage. Un appelant peut entendre la tonalité de retour d’appel, mais le terminal peut tout de même ne pas sonner si la tension de sonnerie locale ou la charge des sonneries est anormale.
Relation avec les interfaces FXS
Dans les systèmes côté client, la tension de sonnerie est généralement générée par une interface FXS. FXS signifie Foreign Exchange Station, c’est le port qui fournit l’alimentation en boucle, la tonalité d’invitation, le courant de ligne et le signal de sonnerie à un téléphone analogique. Une carte d’extension analogique de PBX, un adaptateur ATA VoIP, une passerelle analogique, une interface de téléphone d’ascenseur ou un simulateur de ligne téléphonique peuvent tous comporter un port FXS.
Le port FXS se comporte comme un petit central téléphonique local pour le terminal raccordé. Lorsqu’un appel arrive, le circuit FXS génère la tension de sonnerie conformément à sa conception et sa configuration. Si le terminal décroche, le port détecte le changement de courant de ligne et arrête le signal de sonnerie. Cette relation est au cœur du fonctionnement de la téléphonie analogique.
Tension de sonnerie et cadence de sonnerie
La tension de sonnerie n’est pas appliquée en continu. Elle est habituellement envoyée selon une cadence de sonnerie : un motif répété d’intervalles de sonnerie active et de silence. Par exemple, le téléphone peut sonner pendant une courte période, marquer une pause, puis sonner de nouveau. Différents pays, systèmes PBX, passerelles et types de services spéciaux peuvent utiliser différents motifs de cadence.
La cadence de sonnerie affecte l’expérience utilisateur et le comportement du terminal. Certains appareils reconnaissent des motifs de sonnerie distinctifs. Certains systèmes d’hôtel, de bureau ou PBX utilisent différentes cadences pour distinguer les appels internes, les appels externes, les appels de groupe ou les appels prioritaires. Pendant la maintenance, les ingénieurs doivent vérifier non seulement le niveau de tension mais aussi la temporisation de la cadence.
Principe de fonctionnement et chemin du signal
Arrivée de l’appel et génération de la sonnerie
Le processus commence lorsque le système détermine qu’un poste analogique doit être alerté. Un appel peut provenir d’un autre poste, d’un trunk SIP, d’une ligne RTC, d’un interphone de porte, d’une route d’appel d’urgence ou d’une règle de distribution interne. Le système de commutation sélectionne le port analogique cible et commande au circuit FXS de générer la tension de sonnerie.
Le générateur de sonnerie envoie un signal alternatif de sonnerie sur la ligne. Le terminal raccordé détecte le signal via son circuit de sonnerie. Si l’utilisateur répond en décrochant le combiné ou en effectuant toute autre action de décrochage, l’état de la boucle change. Le port FXS détecte cette condition de réponse, arrête le signal de sonnerie et établit le chemin de conversation.
Charge de ligne et réponse des sonneries
Le signal de sonnerie doit fournir assez d’énergie pour actionner la charge des sonneries. Les anciennes sonneries électromécaniques peuvent nécessiter plus de courant de sonnerie que les sonneries électroniques modernes. Si plusieurs appareils analogiques sont connectés en parallèle sur la même ligne, la charge totale augmente. Lorsque la charge dépasse la capacité du port FXS, certains ou tous les appareils peuvent ne pas sonner.
C’est pourquoi le REN, ou Nombre d’Équivalence de Sonnerie (Ringer Equivalence Number), est important dans les déploiements analogiques. Le REN représente la charge approximative de sonnerie présentée par un téléphone ou une sonnerie. Le REN total connecté à une ligne doit rester dans les limites de la capacité de la ligne ou du port. Si la charge totale est trop élevée, la tension de sonnerie peut chuter, le courant de sonnerie peut être insuffisant ou le port peut adopter un comportement de protection.
Interaction avec la distance de câble
La distance de câblage affecte les performances de sonnerie. Les longs câbles ajoutent de la résistance, de la capacité et des chemins de fuite possibles. Avec un câblage propre et correctement installé, la sonnerie analogique peut parcourir une distance raisonnable. Avec un câblage vieillissant, humide, endommagé, mal raccordé ou à forte capacité, le signal de sonnerie peut s’affaiblir ou se déformer.
Les problèmes de câble n’affectent pas toujours la voix et la sonnerie de la même manière. Une ligne peut supporter la conversation après que l’utilisateur a répondu, mais ne pas sonner de façon fiable. Cela se produit parce que la sonnerie nécessite un signal de tension plus élevée et assez de courant pour commander le dispositif de sonnerie. La maintenance doit donc tester à la fois l’audio d’appel et les performances de sonnerie.
Condition d’arrêt après la réponse
Lorsque le terminal appelé répond, la ligne passe de l’état raccroché à l’état décroché. Le circuit FXS détecte le courant de boucle et arrête le signal de sonnerie. Cela empêche la tension de sonnerie élevée de continuer pendant que l’utilisateur est en communication. Si la détection de réponse est anormale, la sonnerie peut continuer de manière inattendue, s’arrêter trop tôt ou ne pas assurer la transition vers la parole.
Les problèmes de cette transition peuvent provenir de l’impédance du terminal, de défauts de câblage, d’un mauvais type d’interface, d’un équipement terminal incompatible ou d’une défaillance matérielle FXS. Le dépannage doit inclure l’ensemble du chemin, de la génération de la sonnerie à la détection de réponse.
Avantages de déploiement
Prise en charge des terminaux analogiques patrimoniaux
Le premier avantage de déploiement de la tension de sonnerie est la compatibilité avec les terminaux analogiques. De nombreux établissements utilisent encore des téléphones analogiques, des téléphones d’urgence, des téléphones d’ascenseur, des téléphones de ligne directe, des téléphones industriels, des téléphones muraux, des portiers et de simples téléphones de service. Ces terminaux peuvent ne pas nécessiter d’enregistrement IP, d’adaptateurs secteur locaux ou de configuration logicielle complexe.
Pour les projets qui doivent conserver les appareils existants, la prise en charge de la sonnerie analogique peut réduire les coûts de remplacement. Au lieu de remplacer chaque terminal par un terminal IP, le système peut utiliser des cartes analogiques de PBX, des passerelles FXS ou des adaptateurs ATA pour continuer à alimenter les lignes analogiques. Cela est particulièrement utile dans les bâtiments disposant d’un câblage cuivre existant.
Utilisation simple des terminaux
Les terminaux analogiques sont souvent simples d’utilisation. Le téléphone sonne, l’utilisateur répond et l’appel commence. Cette simplicité est précieuse dans les zones publiques, les locaux techniques, les ascenseurs, les sites industriels, les postes de garde, les points d’accueil et les emplacements d’urgence. Les utilisateurs n’ont pas besoin de comprendre l’état de connexion, l’enregistrement réseau ou les menus logiciels.
La tension de sonnerie permet cette interaction familière. L’appareil émet une alerte locale claire lorsqu’un appel arrive. Dans les environnements où les utilisateurs peuvent ne pas être formés, être stressés ou porter des gants, une simple sonnerie et l’utilisation du combiné restent pratiques.
Utile pour les points d’urgence et de service
De nombreux points de communication d’urgence et de service reposent sur des interfaces analogiques parce qu’elles sont stables, simples et faciles à surveiller. Les téléphones d’urgence d’ascenseur, les bornes d’appel routières, les points d’aide, les unités de communication de porte et les téléphones de service d’installation peuvent utiliser la tension de sonnerie pour alerter les terminaux locaux ou distants lors des appels entrants.
Dans ces cas, la sonnerie doit être fiable. Une sonnerie manquée peut signifier un appel d’assistance manqué. La valeur de déploiement n’est pas seulement la compatibilité technique, mais aussi la disponibilité opérationnelle. Un circuit de sonnerie correctement conçu garantit que le terminal émet une alerte claire lorsque le système l’appelle.
Fonctionne avec la migration PBX et passerelles
La tension de sonnerie est importante lors de la migration de la téléphonie traditionnelle vers la VoIP ou les communications unifiées. Les organisations peuvent déployer des systèmes IP PBX tout en conservant des téléphones analogiques via des passerelles. La passerelle doit générer une tension de sonnerie adaptée aux terminaux analogiques connectés.
Cela permet une migration par étapes. Les postes analogiques existants peuvent continuer à fonctionner pendant que de nouveaux téléphones SIP ou terminaux IP sont ajoutés. Pour les hôtels, les hôpitaux, les usines, les campus, les bureaux, les entrepôts et les équipements publics, cela réduit les perturbations et échelonne l’investissement dans le temps.
Fournit une confirmation sonore locale
Un téléphone analogique qui sonne fournit une confirmation locale immédiate que l’appel atteint bien le terminal physique. Dans de nombreux environnements de terrain, cela est utile. Un poste de garde, une zone d’équipement, une salle des machines d’ascenseur, un bureau d’entrepôt ou une station de maintenance peuvent avoir besoin d’une sonnerie clairement audible plutôt que d’une simple notification logicielle.
L’alerte sonore locale est également utile lorsque les utilisateurs ne regardent pas les écrans. Un téléphone qui sonne peut attirer l’attention même si l’agent est éloigné de son pupitre. Cela fait de la tension de sonnerie un élément de la vigilance opérationnelle quotidienne.
Principales caractéristiques techniques
Niveau de tension
La tension de sonnerie est généralement un signal alternatif de tension relativement élevée par rapport aux signaux de commande basse tension normaux. La valeur exacte dépend du pays, du central, du PBX, de la passerelle, de la carte de ligne, de la charge et de la norme de conception. Les ingénieurs ne doivent pas supposer que tous les systèmes utilisent exactement la même tension de sonnerie.
Du point de vue de la maintenance, la tension doit être mesurée dans des conditions réalistes. La mesure d’un port à vide peut montrer une valeur plus élevée que la mesure du même port avec des téléphones connectés. Si la charge connectée est élevée, la tension peut chuter pendant la sonnerie. Les comportements à vide et en charge peuvent tous deux être utiles pour le diagnostic.
Fréquence et forme d’onde
Les signaux de sonnerie sont généralement des signaux alternatifs basse fréquence. La fréquence et la forme d’onde peuvent varier selon les administrations téléphoniques, les équipements PBX, les passerelles et les adaptateurs analogiques. Les anciennes sonneries électromécaniques peuvent être plus sensibles à la fréquence et à la forme d’onde que les sonneries électroniques modernes.
Un appareil peut ne pas sonner si la tension est présente mais que la forme d’onde, la fréquence ou le courant disponible ne convient pas. C’est fréquent lors du raccordement d’anciens téléphones analogiques ou de sonneries mécaniques à certains adaptateurs ATA VoIP ou ports analogiques de faible puissance. La maintenance doit prendre en compte davantage que la seule lecture de la tension.
Charge de sonnerie et capacité REN
La charge de sonnerie détermine combien d’appareils peuvent être connectés à une source de sonnerie. Le REN est couramment utilisé pour estimer cette charge. Si une ligne comporte plusieurs téléphones connectés en parallèle, leur REN total peut dépasser ce que le port FXS peut supporter. Dans ce cas, la sonnerie peut devenir faible, intermittente ou totalement absente.
La capacité REN est particulièrement importante dans les projets de rénovation. Une boucle de câblage patrimoniale peut comporter plusieurs téléphones, sonneries, fax, modems, composeurs d’alarme ou postes cachés raccordés. Avant de remplacer un fournisseur de ligne ou un PBX, il convient de vérifier la charge totale de sonnerie.
Contrôle de la cadence de sonnerie
La cadence de sonnerie contrôle le motif de sonnerie. Un système peut proposer différentes cadences pour les appels internes, les appels externes, les appels prioritaires ou les services spéciaux. Certains terminaux analogiques peuvent répondre différemment selon la cadence. Certains utilisateurs se fient également à la cadence pour identifier le type d’appel.
Lorsqu’un nouveau PBX, ATA ou passerelle est installé, la cadence de sonnerie doit être vérifiée. Si les utilisateurs signalent que « le téléphone sonne différemment » ou « la sonnerie ne dure pas assez longtemps », le problème peut provenir de la configuration de la cadence plutôt que d’une défaillance de la tension.
Isolation et conception de sécurité
La tension de sonnerie pouvant être beaucoup plus élevée que les niveaux de signaux basse tension ordinaires, une isolation et une conception de sécurité appropriées sont nécessaires. Les équipements FXS, les cartes de ligne, les passerelles et les outils de test doivent être conçus pour les conditions de sonnerie téléphonique. Les techniciens doivent utiliser des appareils de mesure adaptés et suivre des procédures de sécurité.
La tension de sonnerie ne doit pas être traitée avec désinvolture simplement parce qu’elle fait partie d’une ligne téléphonique. Les tests doivent éviter de court-circuiter la ligne, de toucher les conducteurs exposés pendant la sonnerie ou d’utiliser des instruments inadaptés. La sécurité fait partie de la qualité de la maintenance.

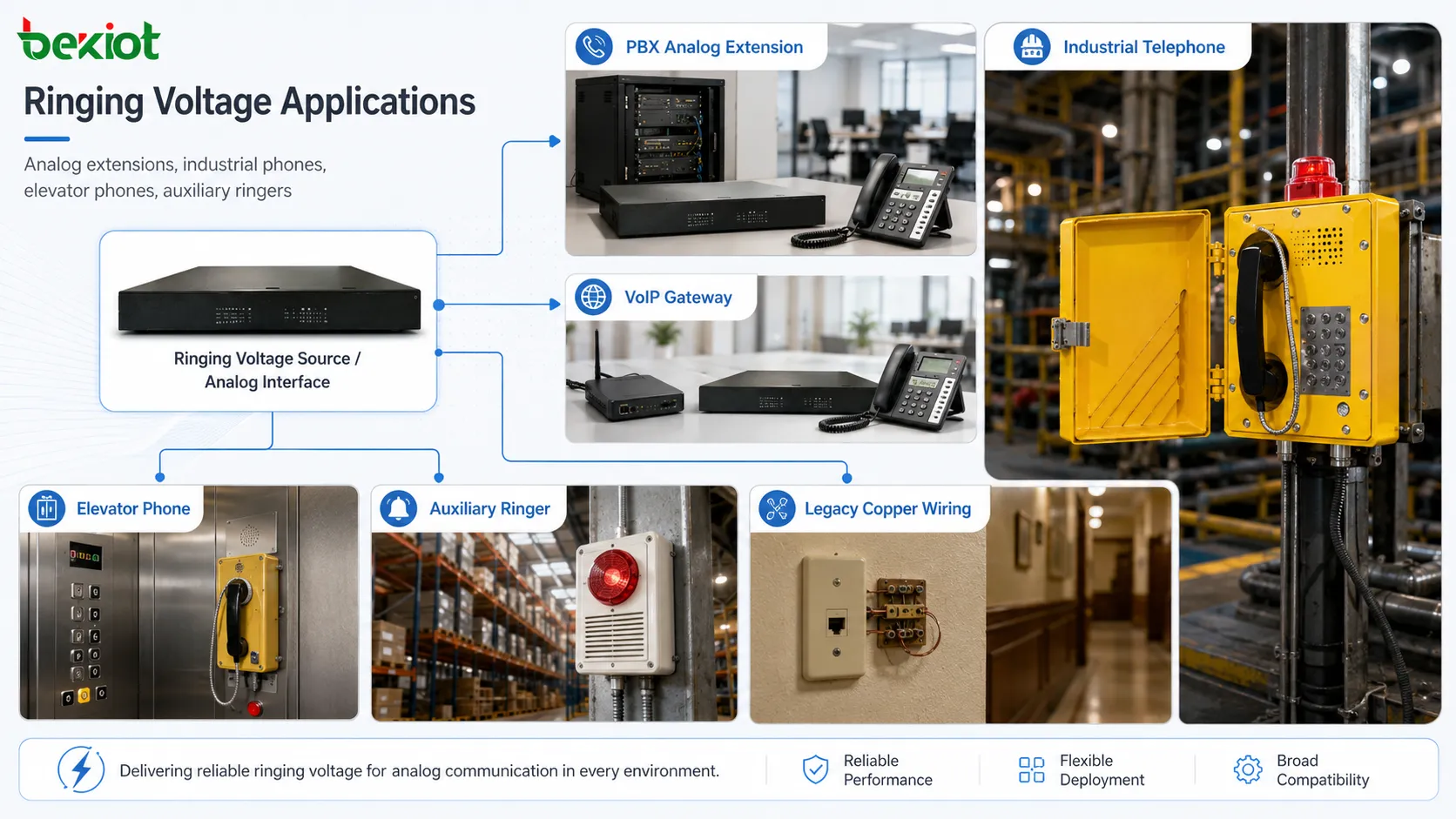

Scénarios d’application
Extensions analogiques de PBX
Les systèmes PBX fournissent souvent des ports d’extension analogiques pour les téléphones analogiques ordinaires, les télécopieurs, les téléphones d’ascenseur, les dispositifs de ligne directe ou les terminaux de service simples. La tension de sonnerie permet au PBX d’alerter ces terminaux lorsque des appels arrivent. Dans les déploiements mixtes, les postes analogiques peuvent coexister avec des téléphones SIP et des terminaux numériques.
La principale exigence est la capacité du port. Chaque port d’extension analogique doit supporter la charge de sonnerie connectée et la longueur de câble prévue. Si plusieurs appareils sont pontés sur un seul port, les ingénieurs doivent vérifier si le port peut alimenter toutes les sonneries de manière fiable.
ATA VoIP et passerelles analogiques
Les adaptateurs téléphoniques analogiques et les passerelles convertissent la signalisation VoIP en comportement de ligne analogique. Ils doivent fournir la tonalité d’invitation, le courant de boucle, la détection DTMF et la tension de sonnerie pour les terminaux analogiques. La performance de sonnerie est souvent une différence clé entre une passerelle fiable et une passerelle faible.
Dans les projets de migration VoIP, les utilisateurs peuvent se plaindre que les anciens téléphones ne sonnent plus après être passés des lignes RTC traditionnelles à un ATA. La cause peut être une capacité REN plus faible, une forme d’onde différente, un courant de sonnerie plus faible, de longs câbles ou des circuits de sonnerie incompatibles. La sélection de la passerelle doit donc inclure un examen de la capacité de sonnerie.
Téléphones d’ascenseur et d’urgence
Les téléphones d’urgence d’ascenseur et les téléphones d’assistance peuvent utiliser des interfaces analogiques. Bien que beaucoup de ces appareils émettent des appels vers l’extérieur, certains systèmes doivent également pouvoir rappeler l’appareil pour des tests, de la maintenance ou une communication bidirectionnelle. La tension de sonnerie doit pouvoir alerter le terminal si la sonnerie entrante est nécessaire.
Les dispositifs d’urgence doivent être testés régulièrement. Il ne suffit pas de confirmer que le bouton d’appel peut composer un numéro. La sonnerie entrante, le comportement à la réponse, le chemin audio, la supervision de ligne et l’alimentation de secours peuvent également être importants selon l’installation.
Téléphones analogiques industriels et d’extérieur
Les installations industrielles peuvent utiliser des téléphones analogiques dans les ateliers, les zones techniques, les cours extérieures, les tunnels, les portails, les entrepôts et les locaux d’équipement. Ces téléphones peuvent être robustes, étanches ou conçus pour des environnements difficiles, mais ils dépendent toujours d’une signalisation de ligne analogique appropriée lorsqu’ils sont connectés via des ports FXS.
Les longs câbles et les conditions extérieures peuvent affecter la sonnerie. Les infiltrations d’eau, la corrosion, les fuites d’isolement, les dommages de surtension, une mauvaise mise à la terre et le vieillissement des câbles peuvent réduire les performances de sonnerie. La maintenance doit inclure des vérifications à la fois des appareils et des lignes.
Sonneries patrimoniales et sonneries auxiliaires
Certains sites utilisent des sonneries externes, des sonneries fortes, des indicateurs visuels de sonnerie ou des dispositifs de signalisation auxiliaires. Ceux-ci sont utiles dans les ateliers bruyants, les entrepôts, les grandes salles ou les zones où une sonnerie de téléphone normale est trop faible. Ces dispositifs ajoutent une charge au circuit de sonnerie.
Avant d’ajouter des sonneries auxiliaires, les ingénieurs doivent vérifier la capacité REN disponible et la tension de ligne en charge. Si le port ne peut pas supporter la charge supplémentaire, un amplificateur de sonnerie, un dispositif séparé commandé par relais ou une méthode de signalisation active peut être nécessaire.
Techniques de maintenance
Vérifier que l’appel atteint bien le port
Avant de mesurer la tension, confirmez que l’appel atteint bien le port analogique correct. Un téléphone qui ne sonne pas peut être dû à un mauvais acheminement de poste, un port désactivé, un groupe d’appel incorrect, une plage horaire, une règle de renvoi, un paramètre Ne pas déranger ou une configuration PBX. Les tests électriques ne doivent pas commencer avant que l’acheminement de l’appel ne soit vérifié.
Utilisez les journaux système, l’état des appels, les indicateurs de port ou un téléphone de test reconnu bon pour confirmer le chemin d’appel. Si le port ne reçoit jamais de commande de sonnerie, le problème se situe au niveau du contrôle d’appel plutôt que de la tension de sonnerie.
Mesurer la tension de sonnerie en toute sécurité
La tension de sonnerie doit être mesurée avec un appareil de mesure adapté et selon une procédure sûre. Le signal étant alternatif et pouvant être appliqué par rafales, le technicien doit utiliser le mode de mesure correct et comprendre la cadence de sonnerie. Un appareil de mesure non adapté à la sonnerie téléphonique peut afficher des lectures instables ou trompeuses.
La mesure doit être effectuée avec précaution pour éviter de court-circuiter les fils de ligne. Si possible, testez d’abord avec un terminal reconnu bon. Pour la maintenance sur des systèmes actifs, les techniciens doivent respecter les règles de sécurité du site et éviter d’exposer les utilisateurs ou l’équipement à des risques inutiles.
Mesurer en charge
La mesure de tension à vide peut être trompeuse. Un port peut afficher une tension acceptable sans téléphone connecté, mais échouer lorsqu’il est connecté à plusieurs sonneries ou à un long câblage. Le test en charge montre si le port peut fournir une tension et un courant suffisants dans les conditions réelles.
Une méthode pratique consiste à tester d’abord avec un téléphone analogique reconnu bon, puis à ajouter le câblage ou les appareils réels. Si un téléphone sonne mais pas l’ensemble de la ligne, le problème peut être une charge excessive, une fuite de câble, des dispositifs cachés ou une incompatibilité de terminal.
Vérifier la charge REN totale
Additionnez les valeurs REN des appareils connectés à la même ligne lorsque c’est possible. Les anciens téléphones et sonneries peuvent avoir une charge de sonnerie plus élevée que les téléphones électroniques modernes. Certains dispositifs cachés peuvent ne pas être évidents, comme des télécopieurs, des modems, des panneaux d’alarme ou des sonneries externes connectées en parallèle.
Si la charge totale est trop élevée, réduisez le nombre d’appareils, divisez la ligne, utilisez une source FXS plus puissante, ajoutez un amplificateur de sonnerie approprié ou remplacez les sonneries à forte charge par des dispositifs à plus faible charge. Augmenter simplement les réglages sans comprendre la charge peut stresser le port.
Inspecter le câble et les terminaisons
Les défauts de câblage sont une cause fréquente de problèmes de sonnerie. Inspectez les connecteurs, les blocs de raccordement, les boîtes de jonction, les vis de bornier, les entrées de câble extérieures, l’exposition à l’humidité, la corrosion, les épissures de câble et l’état de l’isolation. Une ligne peut réussir les tests de continuité de base tout en présentant des fuites sous la haute tension de sonnerie.
Un câble long ou de mauvaise qualité peut réduire les performances de sonnerie. Si la ligne traverse plusieurs vieilles jonctions, des branches d’extension ou des zones humides, isolez les sections et testez-les séparément. Le dépannage par division et test est souvent plus rapide que les suppositions.
Comparer avec un terminal reconnu bon
Utilisez un téléphone analogique reconnu bon pour séparer les problèmes de l’appareil des problèmes de ligne. Si le téléphone de test sonne correctement sur le port, le terminal d’origine peut avoir une sonnerie défectueuse, une impédance incompatible, un réglage de sonnerie désactivé, un timbre cassé, un condensateur endommagé ou un câblage incorrect. Si le téléphone de test échoue également, concentrez-vous sur le port, le câble ou la configuration du système.
Le test avec un appareil reconnu bon est simple mais efficace. Il évite le remplacement inutile de cartes PBX ou de passerelles lorsque le problème réel est un seul téléphone, et il empêche le remplacement du terminal lorsque le problème vient de la ligne.
Symptômes de pannes courantes
Le téléphone ne sonne pas mais peut émettre des appels
Ce symptôme signifie généralement que le chemin de parole ou le courant de boucle fonctionne peut-être, mais que le chemin de sonnerie présente un problème. Les causes possibles incluent une tension de sonnerie faible, une charge REN excessive, une mauvaise cadence, un circuit de sonnerie défaillant, un volume de sonnerie désactivé, une fuite de câble ou un port FXS incompatible.
Le dépannage doit vérifier l’acheminement des appels, la tension de sonnerie, le comportement en charge, le réglage de la sonnerie du terminal, la charge REN et l’état du câble. Ne présumez pas que le téléphone est en bon état simplement parce qu’il peut composer.
Certains téléphones sonnent, d’autres pas
Si plusieurs téléphones partagent une ligne analogique et que seuls certains sonnent, le problème peut provenir de la sensibilité des sonneries, de la charge REN, de la qualité du branchement du câblage ou de la compatibilité des appareils. Un téléphone électronique moderne peut sonner avec un signal faible alors qu’une vieille sonnerie mécanique ne le fera pas.
Testez chaque téléphone individuellement sur le même port reconnu bon. Testez-les ensuite ensemble. Cela permet de déterminer si le problème vient d’un seul terminal ou de la charge totale.
La sonnerie s’arrête après l’ajout d’appareils
Cela indique généralement une surcharge. Le port FXS ne peut plus fournir assez de courant de sonnerie pour la charge totale connectée. Certains ports peuvent réduire leur sortie ou désactiver la sonnerie par protection en cas de surcharge. Il en résulte une absence de sonnerie ou une sonnerie faible et intermittente.
La solution consiste à réduire la charge, à répartir les appareils sur plusieurs ports, à utiliser des équipements à plus faible REN ou à ajouter une solution de sonnerie externe appropriée. Ajouter aveuglément plus de sonneries sur la même ligne aggrave souvent le problème.
Sonnerie intermittente
Une sonnerie intermittente peut être causée par des connexions desserrées, de l’humidité, un mouvement de câble, un générateur de sonnerie défaillant, une alimentation instable, des paramètres logiciels ou une charge limite. Cela peut également se produire lorsque la ligne fonctionne par temps sec mais échoue en cas de pluie ou d’humidité.
La maintenance doit inclure une inspection environnementale. Les boîtes de jonction extérieures, les conduites humides, le câblage en sous-sol et les bornes corrodées sont des sources courantes de pannes de sonnerie intermittente.
Fausse sonnerie ou sonnerie anormale
Une fausse sonnerie peut apparaître lorsque des interférences, une tension induite, un équipement défectueux ou un câblage incorrect créent un signal que le terminal interprète comme une sonnerie. Une sonnerie anormale peut aussi être causée par une mauvaise cadence, une mauvaise connexion d’interface ou l’utilisation mixte d’équipements incompatibles.
Vérifiez la mise à la terre, le cheminement des câbles, la proximité de câbles d’alimentation, les parasurtenseurs, la configuration PBX et la compatibilité des terminaux. La fausse sonnerie peut être difficile à diagnostiquer si le problème ne survient que dans certaines conditions électriques ou environnementales.
Considérations de conception pour un déploiement fiable
Adapter la source FXS à la charge des terminaux
La source de sonnerie doit correspondre au nombre et au type de terminaux connectés. Un simple ATA de faible puissance peut convenir pour un téléphone analogique moderne, mais pas pour plusieurs sonneries mécaniques ou un long câblage d’extension. Avant le déploiement, vérifiez la capacité de sonnerie du port FXS et la charge REN connectée.
Pour les déploiements analogiques plus importants, utilisez un équipement conçu pour l’échelle prévue. Plusieurs ports analogiques, une distribution appropriée, des sonneries actives ou des amplificateurs de sonnerie dédiés peuvent être nécessaires. Une conception fiable commence par la planification de la capacité.
Éviter les appareils en parallèle inutiles
Mettre plusieurs appareils en pont sur une même ligne analogique peut sembler pratique, mais cela augmente la charge et complique le dépannage. Chaque appareil supplémentaire peut réduire les performances de sonnerie et introduire des points de défaillance. Si plusieurs points d’alerte sont nécessaires, envisagez si des postes séparés, la recherche de personnes, des sorties relais ou des dispositifs de signalisation actifs sont plus adaptés.
Le câblage en parallèle doit être documenté. Les dérivations cachées sont une raison fréquente de charge REN imprévue et de problèmes intermittents. La maintenance devient plus facile lorsque la structure du câblage est connue.
Protéger les câbles extérieurs et les longues distances
Les lignes analogiques extérieures et longues doivent bénéficier d’une protection de câble appropriée. La protection contre les surtensions, la mise à la terre, les jonctions étanches, le type de câble correct, une terminaison sûre et une protection physique sont importantes. La tension de sonnerie peut être affectée par des défauts de câble dus à l’humidité, la foudre, les rongeurs, les dommages mécaniques ou la corrosion.
Les longues lignes doivent être testées après l’installation et périodiquement pendant la maintenance. Si un site connaît des pannes de sonnerie répétées après des orages, des événements électriques ou des changements saisonniers d’humidité, la protection du câble et la mise à la terre doivent être réexaminées.
Configurer correctement la cadence et la durée de sonnerie
Les systèmes PBX, ATA et passerelles peuvent permettre de régler la cadence de sonnerie, la fréquence de sonnerie, le délai de sonnerie, le comportement de groupe de sonnerie et les sonneries distinctives. Ceux-ci doivent être configurés en fonction du terminal et des exigences de l’utilisateur. Une durée de sonnerie très courte peut amener les utilisateurs à manquer des appels même si la tension est correcte.
Les paramètres de groupe de sonnerie doivent également être vérifiés. Dans certains systèmes, plusieurs postes sonnent ensemble. Si le délai de groupe est trop court, le téléphone analogique peut cesser de sonner avant que les utilisateurs ne puissent l’atteindre. Le déploiement doit tenir compte du temps de réponse humain, et pas seulement de la signalisation électrique.
Documenter les valeurs de test et les enregistrements de câblage
Lors de la mise en service, enregistrez les relevés de tension de sonnerie, les types de terminaux connectés, les estimations de REN, les chemins de câbles, les numéros de port et les paramètres de configuration. Ces enregistrements accélèrent la maintenance future. Sans données de référence, les techniciens ne peuvent pas facilement déterminer si une lecture ultérieure est anormale.
La documentation est particulièrement utile dans les hôtels, les hôpitaux, les installations industrielles, les campus et les vieux bâtiments où le câblage analogique a pu être modifié de nombreuses fois. De bons enregistrements réduisent le travail de dépannage répétitif.
Précautions de sécurité et de maintenance
Traiter la tension de sonnerie comme un signal haute tension
Bien que les circuits téléphoniques soient souvent considérés comme des systèmes basse puissance, la tension de sonnerie peut être suffisamment élevée pour exiger de la prudence. Les techniciens doivent éviter de toucher les conducteurs exposés pendant la sonnerie, éviter de court-circuiter la ligne et utiliser des outils isolés et des instruments de test appropriés.
La formation est importante. Les personnes habituées au câblage de données basse tension peuvent sous-estimer la tension de sonnerie téléphonique analogique. Les procédures de sécurité doivent être respectées lors des tests, en particulier dans les systèmes actifs ou les environnements humides.
Débrancher les équipements sensibles avant les tests
Certains appareils connectés peuvent être sensibles aux méthodes de test ou à une tension inattendue. Avant d’appliquer des générateurs de sonnerie externes, des amplificateurs ou des signaux de test spéciaux, vérifiez que tous les équipements connectés peuvent tolérer le test. Débranchez les appareils inutiles lors de l’isolation des défauts.
Les tests doivent être contrôlés. Appliquer aléatoirement une tension de sonnerie sur un câblage inconnu peut endommager l’équipement ou créer des risques pour la sécurité. Le câblage doit être identifié avant d’appliquer tout signal externe.
Utiliser une protection contre les surtensions appropriée
Les lignes analogiques qui passent à l’extérieur, entre les bâtiments, dans des zones industrielles ou à proximité d’équipements électriques doivent être protégées contre les surtensions. La foudre, les commutations et les différences de potentiel de terre peuvent endommager les ports FXS et les terminaux. La protection contre les surtensions doit être installée correctement pour être efficace.
La protection ne doit pas introduire de fuite ou de capacité excessive affectant la sonnerie. Des parasurtenseurs de mauvaise qualité ou défaillants peuvent faire partie du problème. Les dispositifs de protection doivent être inspectés lorsque des défauts de sonnerie apparaissent après des événements électriques.
Vérifier après réparation
Après avoir remplacé un téléphone, un câble, un port, une passerelle ou un protecteur, vérifiez le comportement complet. Le téléphone doit sonner, cesser de sonner après la réponse, fournir un son clair, se libérer correctement après avoir raccroché et sonner de nouveau lors du prochain appel. Si plusieurs appareils sont sur la ligne, testez-les tous.
La réparation n’est pas terminée tant que le déroulement de l’appel ne fonctionne pas dans des conditions réelles. Un simple relevé de tension ne garantit pas que les utilisateurs peuvent recevoir des appels de manière fiable.
Comment évaluer une conception de tension de sonnerie
Compatibilité des terminaux
La conception doit prendre en charge les terminaux réels connectés au système. Les téléphones analogiques modernes, les vieilles sonneries mécaniques, les téléphones d’urgence, les fax et les sonneries auxiliaires peuvent avoir des exigences de sonnerie différentes. La compatibilité doit être testée avant un déploiement à grande échelle.
Capacité de charge
La source de sonnerie doit avoir une capacité suffisante pour la charge totale connectée. Les valeurs REN, la longueur de câble, les sonneries auxiliaires et les dispositifs parallèles cachés doivent être pris en compte. Une conception qui ne fonctionne qu’avec un seul téléphone de test peut échouer une fois les appareils réels connectés.
Fiabilité dans les conditions de câblage réelles
Les tests doivent utiliser le câblage réel du site, et non pas seulement des câbles de laboratoire courts. Les longs trajets, les anciens terminaux, les sections extérieures et les dérivations peuvent affecter la sonnerie. Les tests en conditions réelles révèlent des problèmes que les tests en laboratoire peuvent manquer.
Maintenabilité
Une bonne conception doit être facile à dépanner. Les ports, les câbles, les jonctions et les terminaux doivent être étiquetés. Les schémas de câblage doivent être disponibles. Les points de test doivent être accessibles. Le personnel de maintenance doit connaître les lectures normales et le comportement attendu.
Sécurité et protection
Le système doit inclure une isolation, une mise à la terre, une protection contre les surtensions et des procédures de test sûres appropriées. La tension de sonnerie fait partie de la signalisation de communication, mais elle exige tout de même le respect des règles électriques. Une conception fiable inclut à la fois la performance et la sécurité.
Notes de conclusion
La tension de sonnerie est le signal qui fait sonner les téléphones analogiques et les terminaux associés lors des appels entrants. Elle est générée par une interface FXS, une carte PBX, un ATA, une passerelle ou un générateur de sonnerie, puis transmise par la ligne jusqu’au circuit de sonnerie du terminal. Lorsque l’utilisateur répond, le système détecte la condition de décrochage et arrête le signal de sonnerie.
Ses avantages de déploiement incluent la prise en charge des terminaux analogiques patrimoniaux, une utilisation simple pour l’utilisateur, la compatibilité avec les téléphones d’urgence et de service, une migration plus douce vers la VoIP et les PBX, et une alerte sonore locale. Ces avantages expliquent pourquoi la tension de sonnerie reste pertinente même dans les environnements de communication basés sur IP.
Un déploiement fiable exige de prêter attention au niveau de tension, à la forme d’onde, à la cadence, à la charge REN, à la distance de câble, à la compatibilité des terminaux, à la protection contre les surtensions et à la sécurité. La maintenance doit inclure la vérification de l’acheminement des appels, une mesure de tension en toute sécurité, des tests en charge, l’examen du REN, l’inspection des câbles, la comparaison avec un terminal reconnu bon et une vérification complète du flux de travail après réparation.
La meilleure conception de tension de sonnerie ne consiste pas seulement à produire une tension suffisamment élevée. Il s’agit de garantir que le bon terminal sonne clairement, au bon moment, dans les conditions réelles de câblage et de charge du site. Lorsque cela est réalisé, les postes analogiques restent des éléments fiables des systèmes de communication modernes.
FAQ
Qu’est-ce que la tension de sonnerie ?
La tension de sonnerie est le signal électrique appliqué à une ligne téléphonique analogique pour faire sonner le téléphone, la sonnerie ou le terminal raccordé lorsqu’un appel entrant arrive.
Pourquoi un téléphone peut-il émettre des appels mais ne pas sonner ?
Les appels sortants peuvent fonctionner car le chemin de parole et la boucle sont opérationnels, tandis que le circuit de sonnerie peut encore présenter des problèmes. Les causes peuvent inclure une tension de sonnerie faible, une charge REN excessive, une fuite de câble, une mauvaise cadence ou une sonnerie défectueuse.
Que signifie REN ?
REN signifie Nombre d’Équivalence de Sonnerie (Ringer Equivalence Number). Il représente la charge de sonnerie approximative d’un téléphone ou d’une sonnerie. Si le REN total sur une ligne dépasse la capacité du port, la sonnerie peut échouer.
Faut-il mesurer la tension de sonnerie sans téléphone connecté ?
La mesure à vide peut être utile, mais elle n’est pas suffisante. Un port peut afficher une tension sans charge, mais échouer avec les appareils réels connectés. Le test en charge est important pour un dépannage réel.
La tension de sonnerie est-elle dangereuse ?
Elle peut être suffisamment élevée pour nécessiter de la prudence. Les techniciens doivent utiliser des outils de test adaptés, éviter de toucher les conducteurs exposés pendant la sonnerie et suivre des procédures de sécurité lors de la mesure ou de la réparation de lignes téléphoniques analogiques.
