Un centre de commandement intégré a besoin de plus qu’un simple dispositif de communication. Il nécessite une architecture complète capable de connecter la voix, la vidéo, la radio, la sonnerie, la téléphonie, le SIG, les terminaux mobiles et les opérations de répartition dans un flux de travail coordonné. Pour l’énergie, les usines chimiques, les zones touristiques, la gestion des urgences, les parcs industriels, les transports, la sécurité publique et les opérations d’entreprise, ce type de système aide les équipes à organiser la production, à coordonner les incidents et à réagir plus rapidement grâce à une communication audio et vidéo.

L’idée clé est de construire le système autour d’une plateforme de répartition centrale, puis d’ajouter les passerelles et terminaux requis en fonction du projet réel. Différents sites peuvent avoir besoin de différentes combinaisons d’accès vidéo, d’interconnexion de visioconférence, de passerelle radio, de passerelle de sonnerie, de passerelle téléphonique, de console de répartition, d’application mobile et de terminaux téléphoniques SIP. Une conception flexible évite les équipements inutiles tout en laissant suffisamment de place pour une expansion future.

La Couche Plateforme comme Cœur du Système

La plateforme de commandement et de répartition est l’unité centrale d’échange et de contrôle de toute la solution. Dans de nombreux projets, cette plateforme est construite avec une architecture de serveur SIP. Le serveur SIP intégré fournit les bases pour l’enregistrement des terminaux, l’authentification des utilisateurs, la gestion des extensions, le routage des appels et le contrôle des services de communication.

Au-delà de l’accès de base à la communication, la plateforme fournit également des fonctions métier pour le commandement et la répartition. Celles-ci peuvent inclure la répartition vocale, la répartition vidéo, la répartition d’instructions, la coordination basée sur SIG, les enregistrements d’appels, l’enregistrement audio, l’enregistrement vidéo et la gestion des opérations multimédia. Dans les projets pratiques, la plateforme fonctionne comme le centre d’intégration plutôt que comme un simple serveur d’appels.

Certains systèmes peuvent également prendre en charge la communication POC (push-to-talk) sur réseau public. Avec une application intelligente adaptée, les utilisateurs peuvent simuler une communication trunked de type radio privée sur des réseaux publics et la combiner avec la voix, la vidéo, la messagerie et les services de localisation. Cela donne au centre de commandement davantage de supports pour la coordination sur le terrain et la réponse mobile.

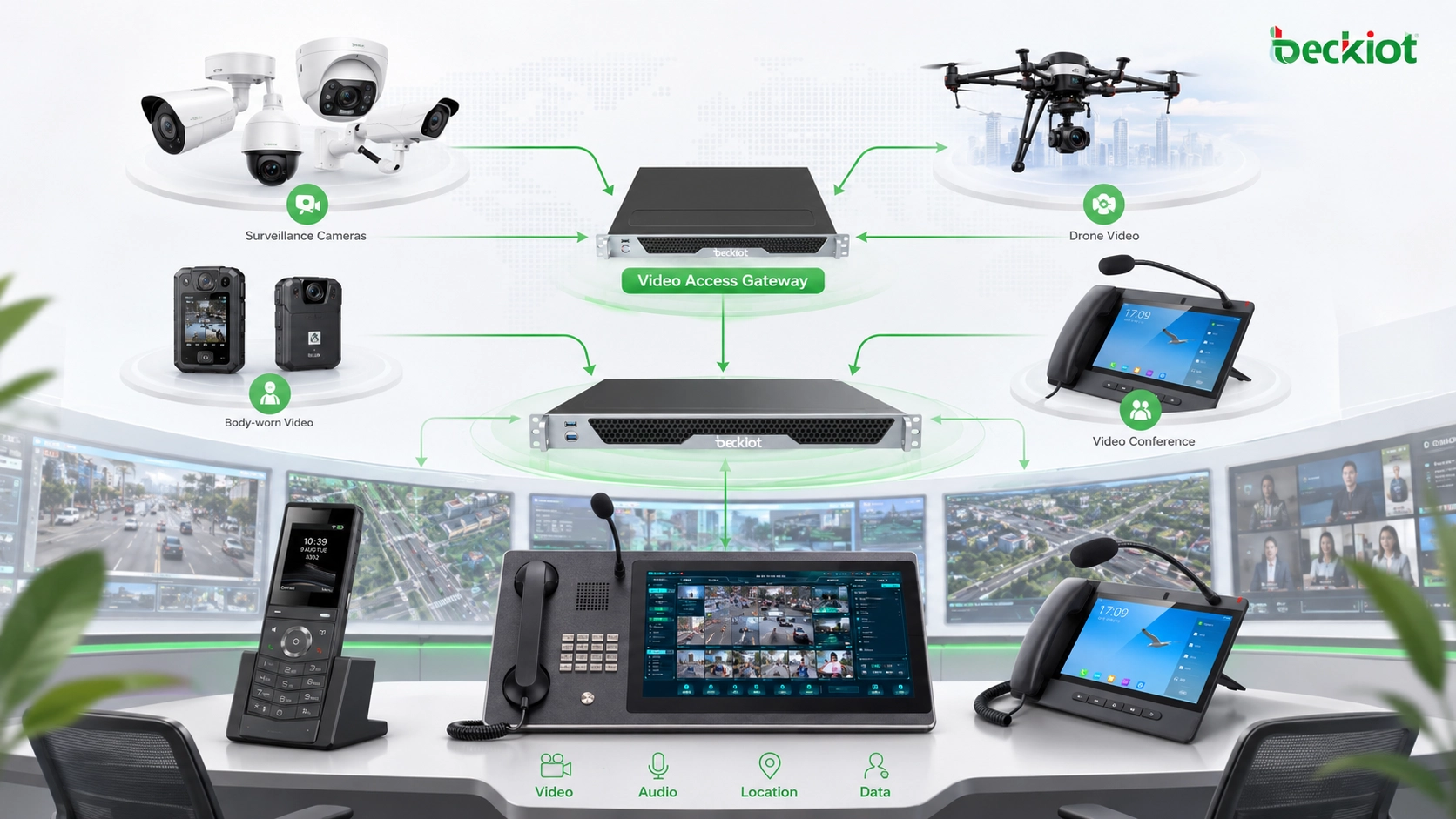

Accès Vidéo pour Sources Multimédias Multiples

Le travail de répartition moderne dépend de plus en plus de la vidéo. Les caméras de surveillance, les drones, les enregistreurs corporels, les caméras de véhicule, les terminaux vidéo mobiles et les plateformes tierces peuvent tous utiliser différents protocoles de streaming et formats d’encodage. Une passerelle d’accès vidéo aide à intégrer ces sources vidéo dans la plateforme de commandement de manière unifiée.

Une passerelle vidéo pratique doit prendre en charge les protocoles d’accès courants et les formats multimédia tels que GB/T28181, SIP, RTSP, RTMP, FLV et HLS. Grâce à cette capacité, les systèmes de surveillance existants, les vidéos de drones, les enregistreurs et les plateformes vidéo peuvent être connectés au centre de commandement pour une gestion unifiée, une visualisation unifiée et une distribution vidéo unifiée.

Ceci est important pour la réponse aux urgences et la supervision opérationnelle. Au lieu de basculer entre des systèmes vidéo indépendants, les opérateurs peuvent visualiser et distribuer les ressources vidéo requises depuis la plateforme de répartition. Pour les projets impliquant des sites industriels, des salles de contrôle de sécurité, des commandements d’urgence et des opérations multi-sites, cela améliore considérablement la conscience situationnelle.

Relier les Systèmes de Visioconférence Existants

De nombreuses organisations disposent déjà de systèmes de visioconférence installés avant de construire un centre de commandement de répartition. Remplacer ces systèmes peut gaspiller l’investissement existant, surtout lorsque les salles de réunion, les terminaux de conférence et les systèmes d’affichage sont déjà utilisés. Cependant, de nombreuses plateformes de visioconférence utilisent des protocoles privés, et l’interconnexion SIP n’est pas toujours simple.

Une passerelle de visioconférence résout ce défi d’interconnexion en utilisant l’entrée et la sortie HDMI pour relier le système de visioconférence à la plateforme de répartition. Quelle que soit la marque ou le protocole utilisé par le système de conférence d’origine, la passerelle peut fonctionner via l’entrée et la sortie vidéo au niveau terminal, facilitant ainsi le déploiement et réduisant la complexité de l’intégration.

Cette approche est particulièrement utile lorsque les centres de commandement doivent connecter des réunions à distance, des consultations d’urgence, un support d’experts, des briefings de direction ou une coordination interservices. Le système de conférence existant reste disponible, tandis que la plateforme de répartition accède aux ressources vidéo requises.

Interconnexion Radio pour les Équipes Terrain

La communication radio reste importante dans de nombreux environnements de répartition. Les utilisateurs industriels, les équipes de sécurité publique, les sites de transport, les équipes d’urgence et les groupes de maintenance terrain peuvent utiliser différents systèmes radio ou réseaux trunked numériques. Une passerelle radio trunked connecte ces ressources radio à la plateforme de commandement.

Via la passerelle radio, différents types de talkies-walkies, stations radio et systèmes trunked numériques peuvent communiquer avec le système de répartition. Dans certains scénarios, la passerelle peut également s’interconnecter avec la communication POC sur réseau public. Cela permet à un répartiteur de coordonner les téléphones fixes, les utilisateurs d’applications mobiles, les utilisateurs radio et les autres terminaux terrain depuis une plateforme unifiée.

Pour un fonctionnement plus pratique, une passerelle radio peut prendre en charge des fonctions telles que l’appel direct (hotline), le contrôle push-to-talk, l’acquisition du droit de parole et la libération du droit de parole. Ces fonctions aident à correspondre aux habitudes de fonctionnement de la communication radio tout en permettant l’intégration avec la répartition basée sur SIP et la communication multimédia.

Connecter le Système de Sonorisation Existant

De nombreux sites disposent déjà d’un système de sonorisation traditionnel avec amplificateurs et haut-parleurs. Une passerelle de sonnerie permet à ce système audio existant de faire partie du centre de commandement. La passerelle convertit la voix SIP en audio analogique et l’envoie à l’entrée audio de l’amplificateur de diffusion.

Une fois la connexion terminée, la plateforme de commandement ou l’extension SIP peut déclencher des annonces via l’équipement de sonorisation existant. C’est un moyen pratique d’intégrer les notifications d’urgence, la sonnerie quotidienne, les avis de production, les rappels de sécurité et les messages vocaux d’évacuation sans remplacer tous les haut-parleurs et amplificateurs installés.

Pour les parcs industriels, les usines, les campus, les entrepôts et les bâtiments publics, cette méthode hybride protège l’investissement antérieur et étend la valeur de l’infrastructure audio héritée. Elle rend également la sonnerie plus facile à gérer depuis le même environnement de répartition utilisé pour les appels, la vidéo, la radio et la coordination des événements.

Accès au Réseau Téléphonique via Passerelles

Une passerelle téléphonique connecte la plateforme de répartition au réseau téléphonique public ou aux lignes téléphoniques traditionnelles. Dans la conception de projet courante, deux types de passerelles sont fréquemment utilisés : FXO et E1. Le choix dépend du nombre d’appels simultanés et de l’accès téléphonique externe requis.

FXO est utilisé pour l’accès aux lignes téléphoniques analogiques. Si le projet nécessite 8 appels téléphoniques simultanés, une passerelle FXO à 8 ports peut être configurée. E1 est plus adapté pour une capacité d’appels plus élevée. Une passerelle E1 à un seul port peut supporter 30 appels simultanés, ce qui la rend adaptée aux scénarios avec des besoins de communication téléphonique sortante ou entrante plus importants.

Cette couche passerelle est utile lorsque le centre de commandement doit appeler des numéros externes, se connecter à la téléphonie héritée, recevoir des appels de ligne directe ou intégrer la communication téléphonique avec l’enregistrement de répartition et le traitement des événements. Elle garantit que le nouveau système de répartition multimédia ne devient pas isolé des ressources téléphoniques existantes.

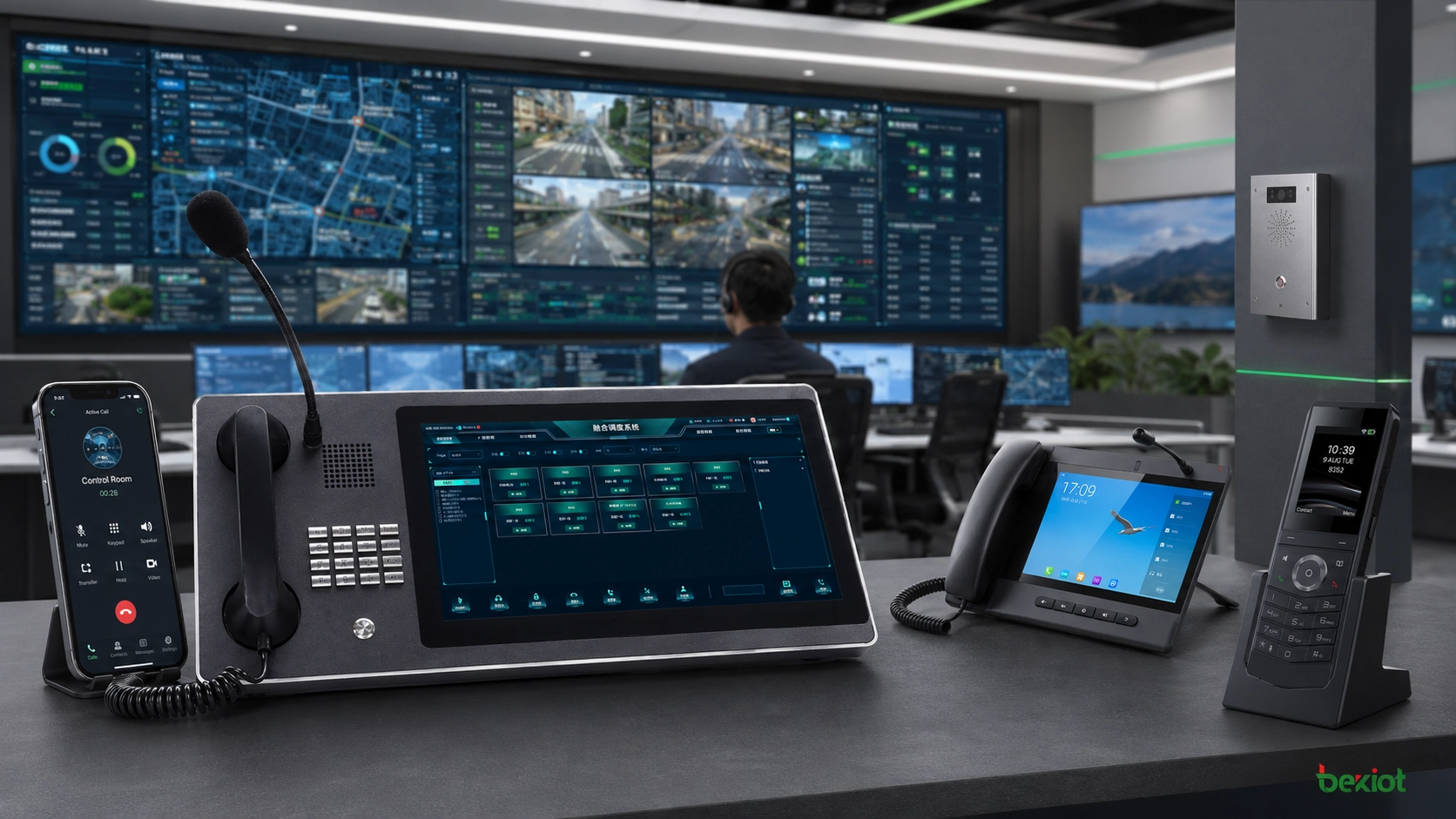

Postes de Travail Opérateur et Contrôle Multi-écrans

La console de répartition est le poste d’opération principal pour les répartiteurs. Dans de nombreux déploiements, la console peut être un ordinateur standard exécutant un logiciel de contrôle de répartition. L’important n’est pas l’ordinateur lui-même, mais l’interface logicielle, le dispositif audio, la disposition des écrans et la conception du flux de travail.

Si le projet nécessite un fonctionnement multi-écrans, le poste de travail peut être configuré avec plusieurs écrans. La communication audio, la surveillance vidéo, les cartes SIG, les informations d’alarme et les enregistrements de répartition peuvent être présentés sur différents écrans. Cela rend l’interface opérateur plus claire et aide les répartiteurs à réagir sans changer constamment de fenêtre.

Certaines consoles de répartition intégrées placent les combinés téléphoniques des deux côtés de l’écran. Ce type de conception est principalement utilisé pour améliorer la commodité de la communication téléphonique, en particulier pour les opérateurs qui ont besoin de traiter fréquemment les appels, les appels de répartition et la coordination multipartite.

Accès Mobile pour les Opérations Terrain

Un système de commandement a besoin de terminaux capables d’effectuer des opérations terrain. Dans de nombreux projets, des terminaux intelligents robustes ou des smartphones industriels sont utilisés avec une application mobile dédiée. Ces terminaux mobiles peuvent prendre en charge le push-to-talk, les appels vocaux, les appels vidéo, la diffusion vidéo en direct, la messagerie instantanée et la localisation du personnel.

Lorsqu’ils sont intégrés à d’autres systèmes, les terminaux mobiles deviennent plus précieux. Par exemple, la vidéo de drone peut être poussée directement vers l’application intelligente, permettant aux utilisateurs terrain de visualiser des informations vidéo en temps réel tout en restant connectés au centre de commandement. Ceci est utile pour la réponse aux urgences, l’inspection, la patrouille, la maintenance et les opérations extérieures.

L’accès mobile améliore également la portée de la plateforme de commandement. La répartition n’est plus limitée aux salles de contrôle fixes. Le personnel terrain, les superviseurs, les équipes de patrouille et les intervenants d’urgence peuvent participer au même flux de travail de communication via des terminaux mobiles autorisés.

Téléphones SIP Fixes et Terminaux Vidéo

Les terminaux téléphoniques restent l’un des dispositifs de communication VoIP les plus courants. La plupart des téléphones IP utilisent le protocole SIP ouvert, ce qui leur permet de fonctionner avec les plateformes de répartition basées sur SIP. Tant que le téléphone prend en charge SIP, il peut généralement être intégré comme terminal de communication fixe dans le système de commandement.

Les téléphones SIP et les visiophones peuvent être installés dans les salles de garde, les portes, les points de contrôle, les ateliers, les bureaux, les postes de sécurité, les bureaux de service et les lieux d’urgence. Ils fournissent un accès stable à point fixe pour la communication vocale, les appels vidéo, l’accès à la sonnerie et la coordination de répartition.

Dans les projets où une fiabilité industrielle est requise, Becke Telcom peut être envisagé pour les téléphones SIP, les terminaux de communication industrielle, l’intégration de la sonnerie, les passerelles et l’adaptation de produits liés à la répartition. La sélection doit suivre l’environnement réel du site, les exigences de protocole et le flux de travail de l’opérateur plutôt que d’utiliser une configuration universelle.

Logique de Déploiement Recommandée

Un centre de commandement audio et vidéo complet peut être planifié par couches. La première couche est la plateforme de répartition avec capacité de serveur SIP. La deuxième couche comprend les passerelles telles que la passerelle d’accès vidéo, la passerelle de visioconférence, la passerelle radio, la passerelle de sonnerie et la passerelle téléphonique. La troisième couche comprend les consoles de répartition, les applications mobiles, les téléphones SIP, les visiophones, les terminaux robustes et autres points d’extrémité.

Cette conception en couches rend le système plus facile à étendre. Si le site n’a besoin que de répartition vocale et de téléphones SIP au début, la plateforme peut démarrer avec une configuration plus petite. Si une intégration vidéo, une communication POC, un accès téléphonique externe, un couplage avec la sonorisation ou une répartition SIG est nécessaire plus tard, la passerelle et le terminal correspondants peuvent être ajoutés étape par étape.

Les propriétaires de projet doivent décider des types de passerelles et des quantités de terminaux en fonction des besoins réels. Cela évite la surconfiguration tout en soutenant le développement à long terme. Aujourd’hui, le déploiement d’un système de communication intégré est déjà mature et pratique, et il peut servir de nombreuses industries avec de riches fonctions audio, vidéo et de répartition.

Un centre de commandement solide ne se construit pas en ajoutant aveuglément plus d’appareils. Il se construit en sélectionnant la plateforme, les passerelles et les terminaux appropriés en fonction des tâches de communication qui doivent être accomplies sur le site.

Valeur pour les Applications Industrielles

Meilleure coordination entre les salles fixes et les équipes terrain

Le système connecte les consoles de répartition, les téléphones SIP, les applications mobiles, les utilisateurs radio et les sources vidéo terrain. Cela permet au centre de commandement de communiquer avec les équipes intérieures et extérieures via une plateforme coordonnée.

Accès unifié aux systèmes existants et nouveaux

Les passerelles protègent l’investissement antérieur en intégrant les systèmes de visioconférence hérités, les systèmes de sonorisation existants, les lignes téléphoniques, les réseaux radio et les ressources de surveillance. De nouveaux terminaux SIP et IP peuvent être ajoutés sans abandonner les équipements utiles.

Conscience situationnelle plus complète

Les appels vocaux, la vidéo en direct, les cartes SIG, les enregistrements, les enregistrements audio et les enregistrements vidéo peuvent fonctionner ensemble. Les opérateurs peuvent prendre des décisions basées à la fois sur le contenu de la communication et les informations visuelles.

Extension flexible pour différentes tailles de projet

L’architecture peut être ajustée en fonction de l’industrie, de la taille du site, du nombre d’utilisateurs, du nombre de sources vidéo, de la capacité téléphonique, des besoins d’accès radio et des exigences de communication d’urgence.

Conclusion

Un centre de commandement de répartition audio et vidéo intégré est construit à partir d’une plateforme de répartition centrale basée sur SIP, de plusieurs modules passerelles et de différents types de terminaux. La plateforme fournit l’enregistrement, l’authentification, la gestion des numéros, la répartition vocale, la répartition vidéo, la coordination SIG, les enregistrements, l’enregistrement audio et le support de communication multimédia. Les passerelles connectent les sources vidéo, les systèmes de conférence, les radios, les amplificateurs de sonorisation et les réseaux téléphoniques. Les terminaux tels que les consoles de répartition, les applications mobiles, les smartphones robustes, les téléphones SIP et les visiophones rapprochent le système des utilisateurs réels et des équipes terrain.

En sélectionnant les équipements en fonction de l’application réelle, les organisations peuvent construire un centre de commandement flexible qui soutient la coordination quotidienne de la production, la réponse aux urgences, la sécurité publique, les opérations industrielles et la communication multi-sites.

FAQ

Comment une équipe de projet doit-elle décider quelles passerelles sont nécessaires ?

Commencez par lister ce qui doit être connecté. Les caméras et les drones nécessitent un accès vidéo. Les salles de réunion existantes peuvent nécessiter une passerelle de visioconférence. Les radios ont besoin d’une passerelle radio. Les amplificateurs de sonorisation ont besoin d’une passerelle de sonnerie. Les lignes téléphoniques nécessitent un accès passerelle FXO ou E1.

E1 est-il toujours meilleur que FXO pour l’accès téléphonique ?

Non. FXO convient lorsque le nombre de lignes téléphoniques analogiques et d’appels simultanés est limité. E1 est plus adapté lorsque le projet nécessite une capacité d’appels plus élevée, car une passerelle E1 à un seul port peut supporter 30 appels simultanés.

Le système peut-il fonctionner avec des téléphones SIP tiers ?

Oui, dans la plupart des cas. Si le terminal prend en charge le protocole SIP standard et que la plateforme de répartition permet l’enregistrement ou l’interconnexion, il peut généralement être utilisé comme point d’extrémité de communication après une configuration et des tests appropriés.

Que faut-il considérer pour la qualité de l’intégration vidéo ?

L’équipe doit vérifier la prise en charge des protocoles, la compatibilité des codecs, la bande passante, la latence, la stabilité du flux, les exigences de distribution vidéo et si des sources telles que GB/T28181, RTSP, RTMP, FLV, HLS, les drones et les enregistreurs corporels nécessitent un accès unifié.

Un centre de commandement a-t-il besoin de postes de travail multi-écrans ?

Pas toujours. Un poste de travail à écran unique peut suffire pour les petits systèmes. Le fonctionnement multi-écrans est plus utile lorsque les répartiteurs doivent visualiser en même temps le contrôle audio, la surveillance vidéo, les cartes SIG, les alarmes et les enregistrements.

Comment le système peut-il rester fiable lors d’une utilisation d’urgence ?

La fiabilité doit être planifiée grâce à une conception réseau stable, une alimentation de secours, une redondance des dispositifs si nécessaire, des autorisations utilisateur claires, des tests réguliers, une planification du stockage des enregistrements et des procédures opérationnelles d’urgence définies.
