Dans de nombreux projets d’intégration de systèmes, les serveurs et les équipements sont déployés dans un réseau privé, tandis que des utilisateurs externes, des terminaux mobiles, des drones, des caméras ou des plateformes distantes doivent malgré tout y accéder via internet. La redirection de ports d’adresse IP résout ce problème en transférant le trafic depuis une adresse IP publique et un port vers une adresse IP interne et un port de service spécifiques.

Cette approche est largement utilisée pour les serveurs web, les serveurs de diffusion vidéo en direct de drones, les plateformes de vidéosurveillance, les systèmes de visioconférence, la maintenance à distance et la communication entre réseaux. Au lieu d’exposer directement chaque appareil interne au réseau public, le routeur ou le pare-feu devient le point de transfert entre l’internet public et le réseau privé.

Pourquoi l’accès public est nécessaire dans les projets de réseau privé

Dans de nombreux déploiements réels, les serveurs audio et vidéo, plateformes web, systèmes de supervision, plateformes de communication et applications de service sont installés dans un réseau LAN d’entreprise. Ces serveurs utilisent généralement des adresses IP privées appartenant à des segments internes. Les appareils du même LAN peuvent y accéder directement, mais les appareils situés sur l’internet public ne peuvent pas les atteindre sans chemin d’accès public.

Le problème apparaît lorsque des appareils externes doivent envoyer des données à un serveur interne. Par exemple, un contrôleur de drone peut devoir pousser un flux vidéo en direct vers un serveur situé dans le réseau de l’entreprise. Des utilisateurs distants peuvent devoir visionner une vidéo, accéder à un service web, rejoindre une conférence ou se connecter à une plateforme depuis l’extérieur du site. Si le serveur ne possède qu’une adresse IP privée, ces appareils externes ne peuvent pas s’y connecter directement.

Pour résoudre cela, l’équipe projet demande généralement une adresse IP publique à l’opérateur haut débit. Cette adresse IP publique est ensuite configurée sur le routeur ou le pare-feu. Grâce aux règles de redirection de ports, le trafic entrant depuis le réseau public peut être transféré vers le bon serveur interne.

Le principe de fonctionnement de base

La redirection de ports, ou port forwarding, fonctionne en associant un port public externe à une adresse IP privée interne et à un port de service. Lorsqu’un utilisateur accède à l’adresse IP publique et au port depuis internet, le routeur vérifie la règle de transfert et envoie le trafic vers le serveur correspondant dans le LAN.

Le serveur interne n’a pas besoin de posséder une adresse IP publique. Il doit seulement fournir le service requis sur le réseau interne. Le routeur ou le pare-feu gère la traduction entre la requête externe et la destination interne. C’est pourquoi la redirection de ports est souvent utilisée avec le NAT, les politiques de pare-feu et la planification d’accès par IP publique.

Pour les intégrateurs système, l’essentiel est d’identifier le service à exposer, le serveur interne qui fournit ce service, le port utilisé par ce service et le port public à utiliser depuis l’extérieur du réseau. Une fois ces éléments clarifiés, la règle de redirection peut être configurée selon le projet.

L’objectif de la redirection de ports n’est pas simplement d’ouvrir un port. Il s’agit de créer un chemin d’accès contrôlé entre les utilisateurs du réseau public et des services internes sélectionnés.

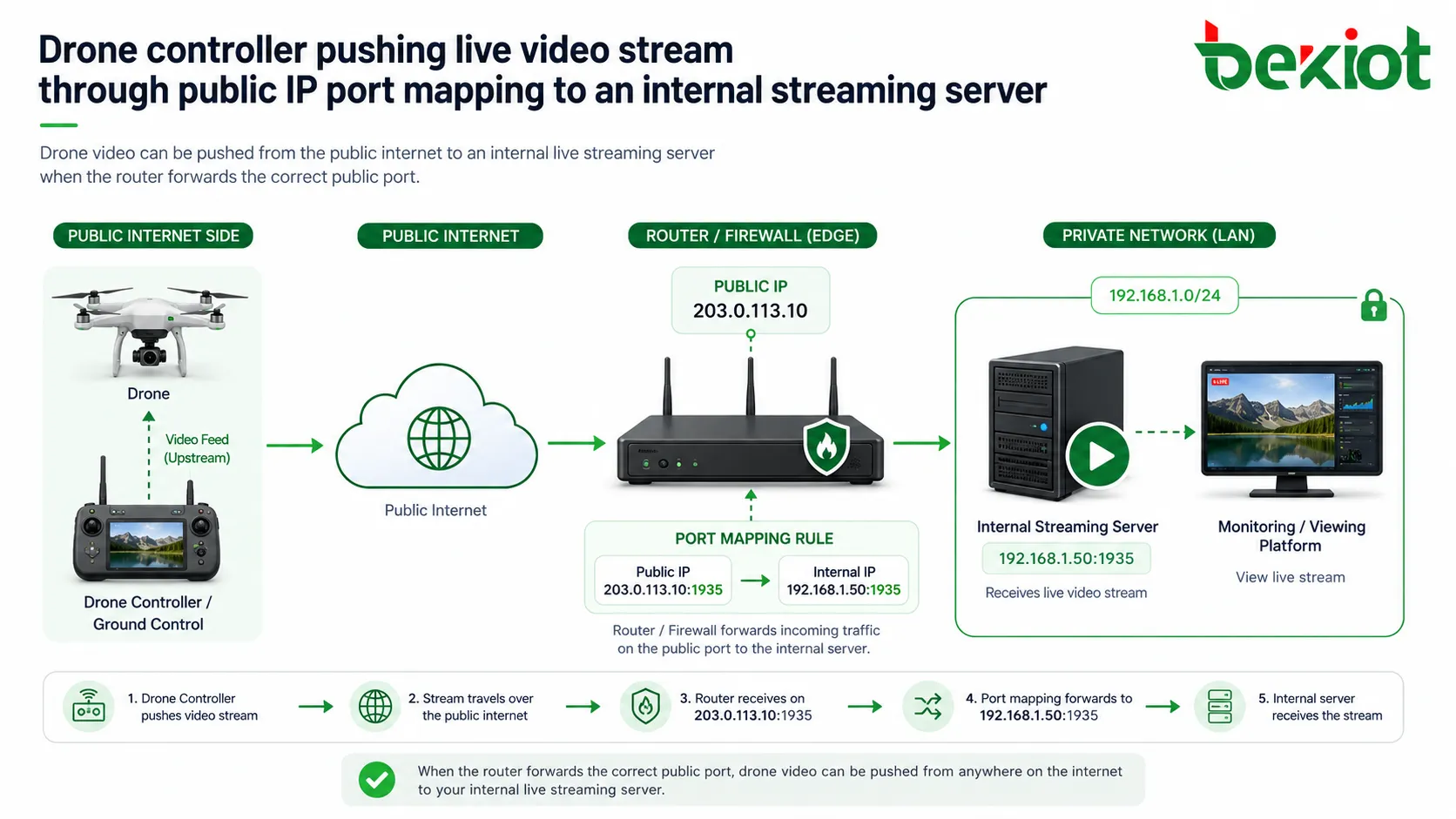

Un scénario typique de diffusion vidéo par drone

La diffusion en direct par drone est un exemple courant. Un serveur de streaming peut être déployé dans un réseau privé, tandis que le contrôleur du drone se connecte via l’internet public. Comme le serveur utilise une adresse IP interne, le contrôleur du drone ne peut pas lui envoyer directement la vidéo.

Dans ce cas, l’équipe projet peut demander une adresse IP publique et configurer la redirection de ports sur le routeur ou le pare-feu. Le contrôleur du drone utilise alors l’adresse IP publique et le port redirigé comme destination de streaming. Lorsque le flux arrive au routeur, celui-ci le transfère vers le serveur interne de diffusion en direct.

Une fois le flux reçu par le serveur, les utilisateurs peuvent consulter la vidéo du drone depuis le réseau public grâce à l’adresse publique. Les utilisateurs internes peuvent toujours consulter la vidéo via l’adresse du réseau privé. Le serveur peut également produire différents flux vidéo pour l’intégration avec des plateformes internes, des systèmes de supervision, des systèmes de dispatching ou d’autres équipements audio et vidéo.

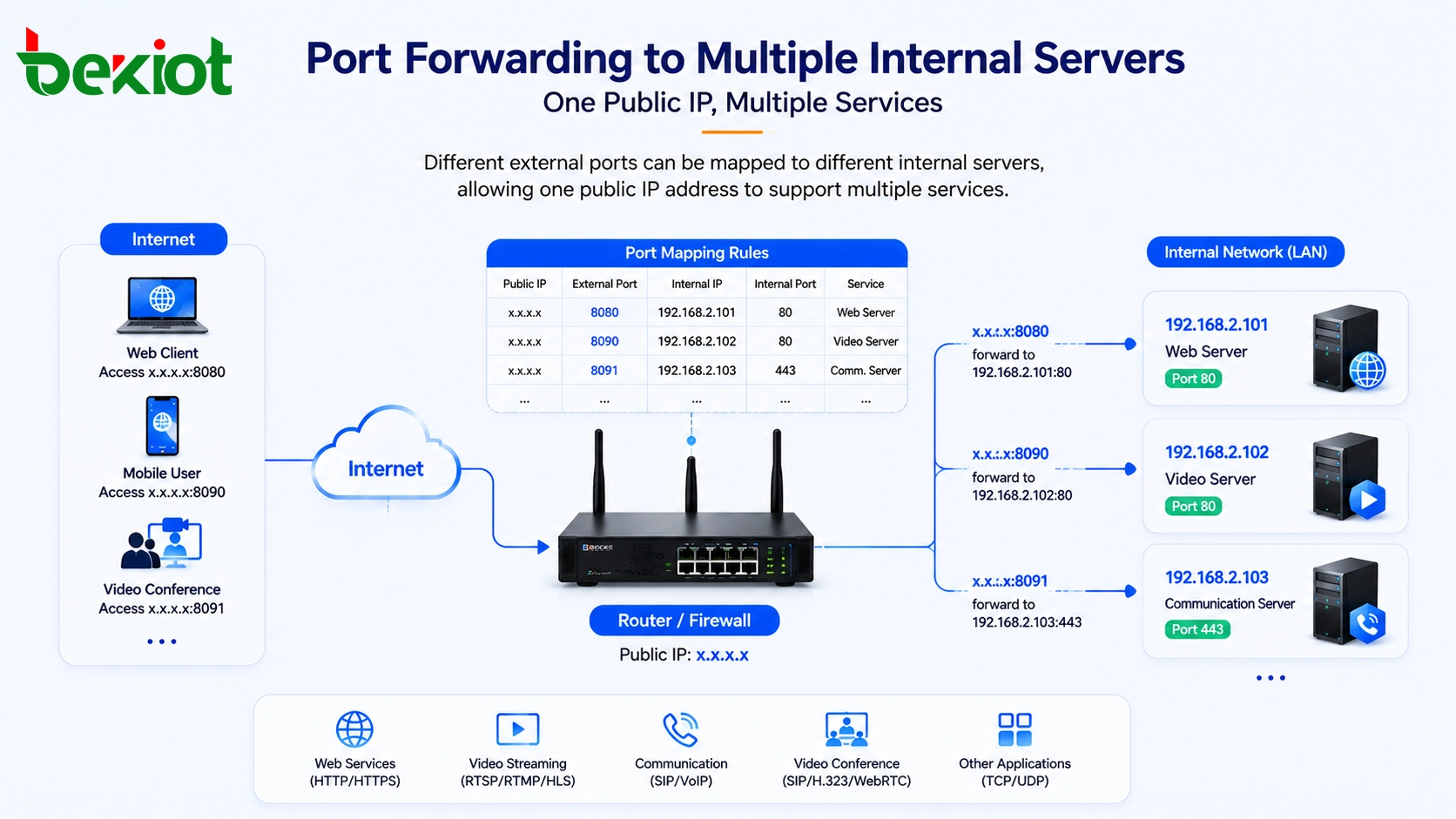

Utiliser une seule adresse publique pour plusieurs serveurs internes

Dans de nombreux projets, une seule adresse IP publique est disponible alors que plusieurs serveurs internes doivent fournir des services aux utilisateurs externes. C’est l’une des raisons majeures d’utiliser la redirection de ports. Des ports publics différents peuvent servir à identifier différents serveurs internes.

Par exemple, supposons qu’il existe trois serveurs web internes ayant les adresses privées suivantes : 192.168.2.101, 192.168.2.102 et 192.168.2.103. Le projet ne possède qu’une seule adresse IP publique. Le routeur peut être configuré avec des ports externes différents pour chaque serveur.

Une conception pratique peut être la suivante : 192.168.2.101 est associé au port public 8080, 192.168.2.102 au port public 8090 et 192.168.2.103 au port public 8091. Lorsqu’un utilisateur externe visite x.x.x.x:8080, le routeur transfère la requête vers 192.168.2.101. Lorsqu’il visite x.x.x.x:8090, la requête est transférée vers 192.168.2.102. Lorsqu’il visite x.x.x.x:8091, la requête est transférée vers 192.168.2.103.

Avec cette méthode, une seule adresse IP publique peut donner accès à plusieurs appareils ou services internes. C’est particulièrement utile pour les services web, les plateformes vidéo, les systèmes de gestion, les serveurs multimédias, les systèmes de conférence et les environnements de test.

Planifier les services avant la configuration

Avant de configurer la redirection de ports, l’équipe projet doit lister tous les services nécessitant un accès externe. Chaque service doit disposer d’une adresse IP interne claire, d’un port de service interne, d’un type de protocole, d’un port public externe et d’une exigence d’accès. Sans cette planification, les conflits de ports et les mauvaises règles de transfert sont fréquents.

Par exemple, si plusieurs serveurs internes utilisent le même port web par défaut, le côté public doit utiliser des ports externes différents pour les distinguer. Le port externe n’a pas toujours besoin d’être identique au port de service interne. Le routeur peut recevoir le trafic sur un port public et le transférer vers un autre port interne selon la règle.

L’équipe doit également confirmer si le service utilise TCP, UDP ou les deux. Les services web utilisent généralement TCP, tandis que certains services audio, vidéo, de streaming et de communication en temps réel peuvent utiliser UDP ou des protocoles mixtes. Le protocole doit correspondre au besoin réel du service, sinon la redirection peut sembler correcte alors que l’application échoue encore.

Points de sécurité et de stabilité

La redirection de ports rend les services internes accessibles depuis l’internet public. La sécurité doit donc être prise en compte dès le départ. Seuls les ports nécessaires doivent être ouverts. Les ports d’administration, ports de base de données et interfaces sensibles ne doivent pas être exposés, sauf raison solide et protection appropriée.

Le contrôle d’accès doit être planifié avec le routeur ou le pare-feu. Si possible, limitez les adresses IP sources autorisées, utilisez des méthodes de connexion sécurisées, activez des mots de passe robustes, maintenez les logiciels serveur à jour et surveillez les journaux d’accès. Pour les systèmes importants, l’accès par VPN peut être plus sûr qu’une exposition directe des ports publics.

La stabilité est tout aussi importante. Si l’adresse IP publique change fréquemment, les appareils externes peuvent ne plus atteindre le service. Les projets nécessitant un accès distant stable doivent utiliser une adresse IP publique fixe ou une solution DNS dynamique fiable. Pour les systèmes à haute disponibilité, des lignes réseau de secours, des routeurs redondants et des mécanismes de supervision peuvent aussi être nécessaires.

Processus de déploiement recommandé

Un déploiement pratique de redirection de ports peut suivre un processus clair. Premièrement, confirmer quels serveurs internes ont besoin d’un accès public. Deuxièmement, enregistrer leurs adresses IP privées et ports de service. Troisièmement, vérifier si le site possède une adresse IP publique fixe ou dynamique. Quatrièmement, définir des numéros de ports externes qui n’entrent pas en conflit.

Ensuite, créez les règles de transfert sur le routeur ou le pare-feu. Chaque règle doit inclure le port public, l’adresse IP interne, le port interne et le type de protocole. Testez ensuite le service depuis un réseau externe, et pas seulement depuis le LAN. Un test interne seul ne prouve pas que l’accès public fonctionne correctement.

Enfin, documentez la table de redirection. Un enregistrement clair doit inclure le nom du service, l’IP du serveur interne, le port interne, le port public, le protocole, l’objectif et le responsable de maintenance. Cela facilite la maintenance ultérieure, surtout lorsque le projet comprend de nombreux serveurs, plateformes vidéo, passerelles et terminaux distants.

Où cette méthode est couramment utilisée

Publication de services web

Les serveurs web internes peuvent être publiés pour les utilisateurs externes via des ports publics. C’est utile pour les systèmes de gestion, portails de projets, plateformes de service et pages d’accès temporaires.

Drones et streaming vidéo

Les contrôleurs de drones, encodeurs vidéo, plateformes de streaming et clients de visualisation distante peuvent utiliser des ports publics redirigés pour envoyer ou recevoir des flux vidéo entre réseaux.

Accès à la vidéosurveillance

Les plateformes de supervision, systèmes NVR, passerelles de caméras et serveurs de gestion vidéo peuvent nécessiter un accès externe pour la visualisation, l’intégration ou l’exploitation à distance.

Systèmes de visioconférence et de communication

Certaines plateformes de conférence, serveurs multimédias, systèmes SIP ou passerelles de communication nécessitent un accès public afin que les utilisateurs externes et plateformes internes puissent échanger des données média et de signalisation.

Maintenance à distance et livraison de projet

Lors de la mise en œuvre du projet, la redirection de ports peut aider les ingénieurs à accéder à distance à certains services pour les tests, la configuration, le dépannage et la recette système. La redirection doit être fermée ou limitée après les travaux si elle n’est plus nécessaire.

Conclusion

La redirection de ports d’adresse IP est une méthode pratique et largement utilisée pour permettre aux appareils externes d’accéder à des services sélectionnés dans un réseau privé. Elle résout le problème des serveurs internes dotés d’adresses IP privées, qui ne peuvent pas être atteints directement depuis l’internet public. En configurant des règles de transfert sur un routeur ou un pare-feu, le trafic public peut être dirigé vers le bon serveur interne.

Cette méthode est particulièrement utile lorsqu’une seule adresse IP publique doit prendre en charge plusieurs systèmes internes. En attribuant différents ports publics, tels que 8080, 8090 et 8091, à différents serveurs internes, comme 192.168.2.101, 192.168.2.102 et 192.168.2.103, les équipes projet peuvent publier des services web, du streaming drone, de la vidéosurveillance, de la visioconférence et d’autres services de communication avec un contrôle flexible.

Pour une livraison de projet réelle, l’essentiel est de comprendre le port de service, de définir clairement la règle de redirection, de choisir le bon protocole, de tester depuis le réseau public et d’appliquer une protection de sécurité appropriée. Avec une bonne planification, la redirection de ports peut aider les projets de communication interréseaux à être mis en ligne rapidement et à fonctionner de façon plus fiable.

FAQ

La redirection de ports est-elle la même chose que le NAT ?

Non. Le NAT est un mécanisme plus large de traduction d’adresses. La redirection de ports est une configuration de transfert spécifique qui envoie le trafic depuis une IP publique et un port vers une IP interne et un port sélectionnés.

La redirection de ports peut-elle fonctionner sans adresse IP publique ?

Généralement pas de manière traditionnelle. Si le routeur ne possède pas de vraie adresse IP publique et se trouve derrière un NAT opérateur, les utilisateurs externes peuvent ne pas pouvoir l’atteindre directement. Dans ce cas, une IP publique fixe, un VPN, un proxy inverse ou une solution de relais cloud peut être nécessaire.

Pourquoi un service redirigé fonctionne-t-il dans le LAN mais échoue depuis internet ?

Les causes possibles incluent une IP publique incorrecte, un port bloqué par l’opérateur, un mauvais choix de protocole, un filtrage de pare-feu, une configuration de passerelle serveur incorrecte, un service qui n’écoute pas sur le port attendu ou un routeur placé derrière un autre équipement NAT.

Le port public doit-il être identique au port interne ?

Pas nécessairement. Le port public peut être différent du port de service interne. Par exemple, le port public 8080 peut être transféré vers un serveur interne exécutant un service web sur un autre port si le routeur prend en charge cette règle.

Est-il sûr d’exposer des services internes par redirection de ports ?

Ce n’est sûr que si l’accès est correctement contrôlé. Ouvrez uniquement les ports nécessaires, utilisez une authentification forte, limitez les sources d’accès si possible, mettez régulièrement les logiciels à jour et évitez d’exposer directement à internet les interfaces d’administration sensibles.

Que faut-il enregistrer après avoir terminé la redirection de ports ?

L’équipe projet doit enregistrer l’IP publique, le port externe, l’IP interne, le port interne, le protocole, le nom du service, l’objectif et le responsable de maintenance. Cela évite les confusions lorsque plusieurs serveurs partagent une seule adresse publique.
