Les systèmes radio sont encore largement utilisés dans les domaines du commandement d'urgence, des opérations sur le terrain, des patrouilles de sécurité, de la production industrielle, des transports, des communications liées au domaine militaire et des projets de sécurité publique. Cependant, les radios traditionnelles sont souvent limitées par la distance de couverture, les canaux indépendants et la séparation d'avec les systèmes téléphoniques ou de répartition. Une passerelle ROIP aide à résoudre ce problème en convertissant la voix radio en communication IP, permettant aux utilisateurs radio de se connecter aux plateformes SIP, aux centres de répartition, aux téléphones IP et aux réseaux radio distants.

ROIP signifie Radio Over Internet Protocol. Elle est également souvent décrite comme une passerelle radio sur IP, une passerelle d'interphonie ou une passerelle radio. La première utilisation de cette technologie était de permettre à des radios situées à différents endroits de communiquer via des réseaux IP, tels qu'Internet ou un réseau local. Avec le développement de la VoIP et de la technologie du softswitch SIP, la passerelle ROIP d'aujourd'hui n'est plus seulement utilisée pour la mise en réseau radio à distance. Elle est devenue un dispositif d'intégration important pour les projets de communications unifiées et de répartition de commandement.

Pourquoi les systèmes radio ont besoin d'une intégration IP

Les radios traditionnelles et les systèmes téléphoniques sont deux systèmes de communication différents. Les radios sont généralement utilisées pour la communication de terrain en groupe, tandis que les téléphones sont utilisés pour les appels point à point, la communication d'entreprise et l'accès au réseau public. Leurs principes de fonctionnement, leurs habitudes d'utilisation et leurs scénarios de déploiement sont différents.

Alors que les systèmes de communication d'entreprise évoluent vers des plateformes de softswitch SIP et des systèmes de commandement intégrés, de nombreux projets de répartition doivent connecter les radios au sein du même cadre de communication. Ceci est particulièrement courant dans les interventions d'urgence, les salles de contrôle industrielles, les centres de commandement de sécurité publique, les opérations logistiques, les ports, les mines, les projets de transport et la gestion de grands campus.

Sans l'intégration d'une passerelle ROIP, les utilisateurs radio et les utilisateurs SIP restent séparés. Un répartiteur peut avoir besoin d'opérer une console radio, un téléphone IP, une plateforme de commandement et d'autres systèmes en même temps. Cela réduit l'efficacité de la réponse et rend la gestion des enregistrements de communication plus difficile.

La valeur d'une passerelle ROIP ne se limite pas à étendre la couverture radio. Elle transforme les canaux radio en ressources de communication IP répartissables.

Solution associée : Solution de passerelle ROIP pour l'intégration radio sur IP

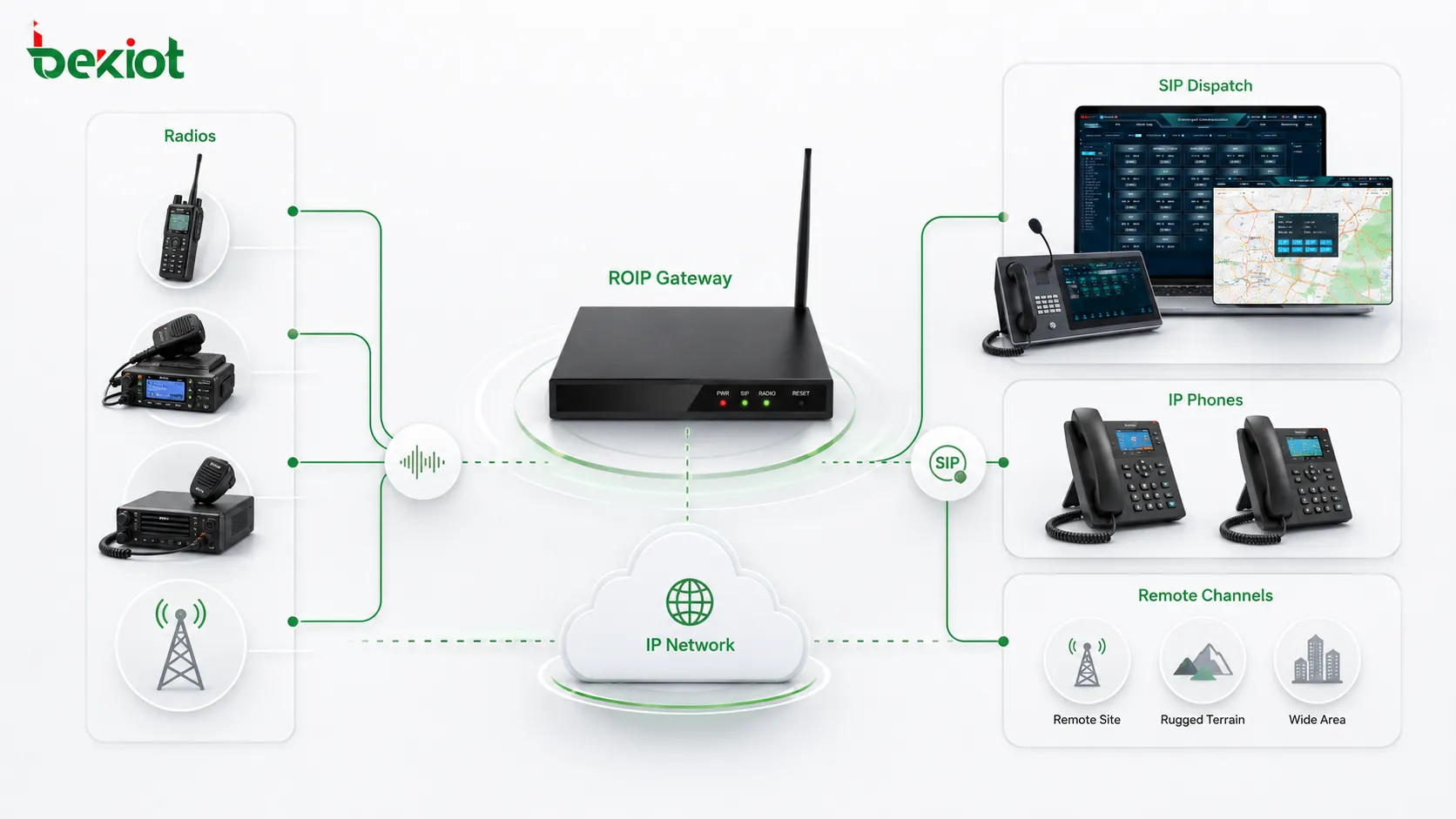

Comment la passerelle connecte les radios aux plateformes SIP

Une passerelle ROIP se connecte généralement aux radios portatives, aux radios embarquées, aux stations de base ou à d'autres dispositifs radio via des câbles externes. Dans de nombreux déploiements pratiques, un connecteur aéronautique à 9 broches est utilisé pour se connecter à différentes marques de radios ou de stations mobiles. Des câbles personnalisés peuvent fournir un contrôle flexible et un accès audio selon le modèle de radio et les exigences du projet.

Après avoir connecté l'audio de la radio, la passerelle convertit la voix radio en communication SIP standard. Cela permet au canal radio de s'enregistrer auprès d'un softswitch SIP, d'un IP PBX, d'une plateforme de communications unifiées ou d'un système de répartition. Une fois enregistré, le canal radio peut être géré comme une extension de communication ou une ressource de répartition.

Cette méthode facilite l'intégration. L'équipe du projet n'a pas besoin de reconstruire le système radio. Les radios existantes peuvent continuer à être utilisées, tandis que la passerelle ROIP crée un pont entre la communication radio et les plateformes vocales IP.

Scénario un : Connecter des radios à un système téléphonique

Un cas d'usage courant est la connexion de radios à un système téléphonique. Dans certains environnements de commandement et de répartition, la plateforme téléphonique est devenue le centre de communication. Les opérateurs peuvent avoir besoin d'appeler des postes internes, des numéros de téléphone externes, des téléphones mobiles, des téléphones IP et des canaux radio à partir du même système.

Avec une passerelle ROIP, un canal radio peut être connecté à la plateforme téléphonique SIP. Cela permet aux utilisateurs de téléphones IP de communiquer avec les utilisateurs radio, et aux opérateurs de répartition d'appeler directement les canaux radio depuis l'interface de la plateforme. Ceci est utile lorsque les utilisateurs de bureau, les équipes de terrain, le personnel d'urgence et les salles de service doivent communiquer à travers différents dispositifs.

Par exemple, un opérateur de salle de contrôle peut appeler un groupe radio via la plateforme SIP. Un utilisateur radio de terrain peut être connecté à un poste du bureau de service. Un utilisateur téléphonique peut rejoindre un flux de travail de communication radio si nécessaire. Cela améliore la flexibilité de la communication sans forcer tous les utilisateurs à changer de dispositif.

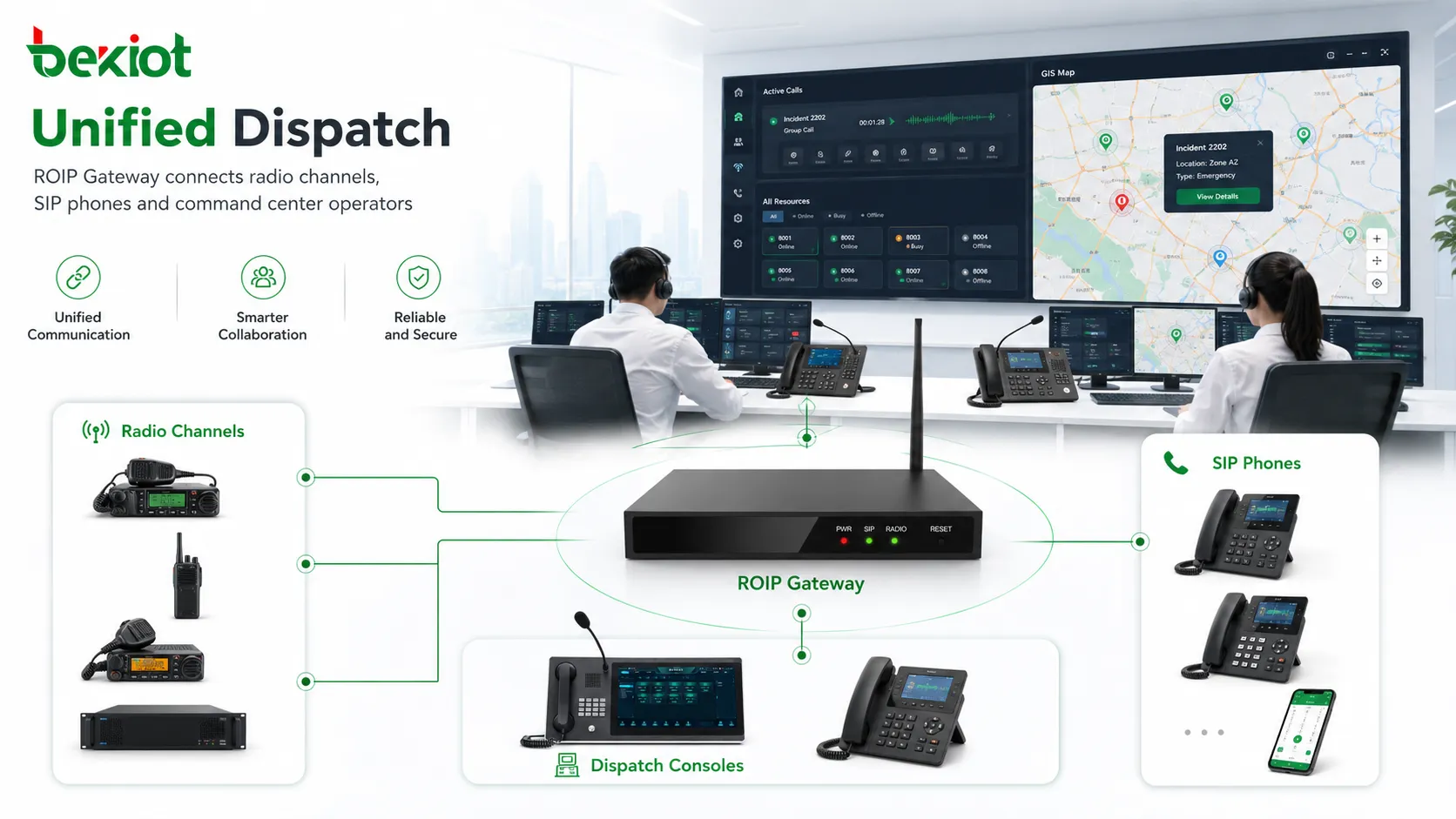

Scénario deux : Accéder à une plateforme de répartition unifiée

Un autre cas d'usage important est la répartition de commandement unifiée. Dans de nombreux projets, le système de répartition est construit sur la communication SIP, la technologie softswitch et un logiciel de commandement visuel. La passerelle ROIP permet aux canaux radio de faire partie de cet environnement de répartition.

Après intégration, les opérateurs de répartition peuvent gérer les canaux radio, les postes SIP, les téléphones IP, les salles de conférence, les terminaux mobiles et les points de communication d'urgence à partir d'une seule plateforme. Cela prend en charge les appels de groupe, l'accès aux canaux, la diffusion d'urgence, l'enregistrement des répartitions, les appels intersystèmes et la coordination du commandement.

Ceci est particulièrement utile dans le commandement d'urgence, la sécurité publique, la production industrielle, la gestion des transports, les installations énergétiques, les applications liées au domaine militaire et les projets de sécurité à grande échelle. Les radios restent des outils familiers pour les équipes de terrain, tandis que le centre de commandement acquiert un contrôle centralisé et une meilleure capacité de coordination.

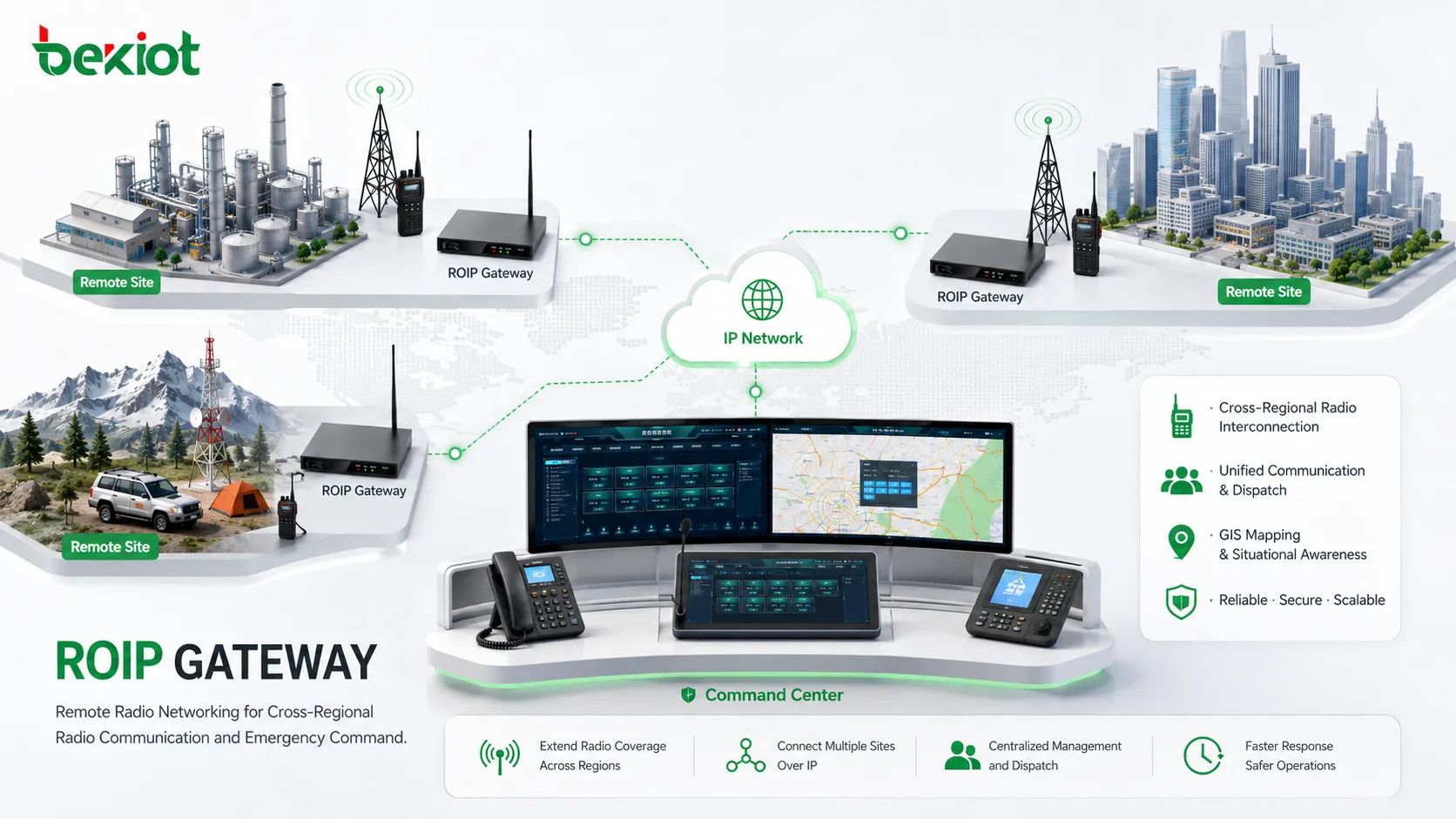

Scénario trois : Mise en réseau radio à distance

La mise en réseau radio à distance est l'une des applications les plus anciennes et les plus importantes de la technologie ROIP. La communication radio traditionnelle est limitée par la couverture de fréquence, le terrain, le déploiement de répéteurs et la conception des canaux locaux. Lorsque les équipes sont situées dans différentes régions, la communication radio directe peut ne pas être possible.

Une passerelle ROIP résout ce problème en utilisant un réseau IP pour connecter les canaux radio à travers différents sites. Plusieurs passerelles peuvent être déployées sur différents sites, et chaque passerelle peut se connecter à un ou plusieurs canaux radio. Grâce à la transmission par Internet ou par réseau privé, les radios de différentes régions peuvent communiquer comme si elles faisaient partie du même réseau étendu.

Ceci est précieux pour le commandement d'urgence, les secours transrégionaux, les parcs industriels multisites, les routes de transport, les stations éloignées, les communications liées au domaine militaire et les opérations de terrain distribuées. Cela aide à étendre la distance de communication radio et améliore la coordination entre les sites.

Applications multi-passerelles et multi-canaux

Le déploiement moderne de passerelles ROIP ne se limite pas à une radio et une plateforme. Dans des projets plus complexes, plusieurs passerelles peuvent être mises en réseau ensemble pour connecter plusieurs sites, plusieurs canaux radio et différents systèmes radio.

Cela permet au centre de commandement d'organiser les ressources de communication de manière plus flexible. Un projet peut connecter des canaux radio de plusieurs régions, lier différents standards radio, enregistrer des téléphones IP et connecter des plateformes de surveillance ou de gestion. De cette façon, la communication radio devient partie intégrante d'une architecture de communication intégrée plus large.

Pour la livraison du projet, cette approche multi-passerelles est pratique car elle prend en charge un déploiement par phases. Un projet peut commencer avec un site et un canal, puis ajouter progressivement plus de passerelles, plus de canaux et plus de systèmes à mesure que les exigences augmentent.

Étendre la distance et la capacité de communication

L'une des principales raisons d'utiliser une passerelle ROIP est d'étendre la distance de communication des radios. Les systèmes radio traditionnels dépendent fortement de la couverture locale. Même avec des répéteurs, la communication peut encore être limitée par la géographie, la structure du bâtiment, le terrain et le coût de déploiement.

En utilisant des réseaux IP, le canal radio peut être étendu au-delà de sa zone de couverture d'origine. Un centre de répartition dans une ville peut communiquer avec un canal radio dans un autre lieu. Un site distant peut être connecté au siège. Deux réseaux radio séparés peuvent être reliés via des passerelles.

Cela donne aux systèmes radio une nouvelle valeur dans les projets de communication modernes. Au lieu d'être limitées à la communication de terrain locale, les radios peuvent participer à des flux de travail de commandement à l'échelle de l'entreprise, régionaux ou multisites.

Évolution vers le push-to-talk large bande

Les passerelles ROIP évoluent également de dispositifs monofonctions vers des produits de communication plus intégrés. Dans certaines applications internationales de communication d'urgence, les systèmes liés à ROIP évoluent vers les normes MCPTT et push-to-talk large bande.

En Chine et sur d'autres marchés, des technologies telles que B-TrunC, MCPTT et l'interphonie large bande basée sur SIP sont également des orientations importantes pour l'intégration future. Cela signifie que les solutions de passerelle radio peuvent progressivement connecter les systèmes radio traditionnels avec le trunking large bande, les communications critiques, la répartition SIP et les plateformes de communication convergentes public-privé.

Pour les projets actuels, les applications les plus courantes restent l'intégration radio-répartition et la mise en réseau radio à distance. Cependant, la direction à long terme est claire : la technologie des passerelles ROIP continuera à soutenir une intégration plus large entre la radio à bande étroite, le PTT large bande, les plateformes SIP et les systèmes de communication d'urgence.

Environnements de projet typiques

Centres de réponse et de commandement d'urgence

Les centres de commandement d'urgence ont souvent besoin de connecter les équipes radio, les opérateurs de répartition, les utilisateurs téléphoniques, les équipes mobiles et les unités de soutien externes. Une passerelle ROIP aide à transformer des canaux radio indépendants en ressources de commandement unifiées.

Lors d'événements urgents, les opérateurs peuvent rapidement appeler des canaux radio, créer des groupes de répartition, connecter des équipes de terrain et coordonner la communication à partir d'une seule plateforme.

Sites industriels et grandes installations

Les parcs industriels, centrales électriques, mines, ports, centres logistiques et sites de fabrication utilisent souvent des radios pour la coordination sur le terrain. Parallèlement, ces sites peuvent également utiliser des téléphones IP, des logiciels de répartition, des plateformes de surveillance et des systèmes de salle de contrôle.

L'intégration de passerelles ROIP aide ces ressources de communication à fonctionner ensemble. Elle réduit l'isolement des systèmes et permet une communication plus rapide entre les travailleurs de terrain et les équipes de direction.

Opérations transrégionales

Les organisations disposant de plusieurs sites ont souvent besoin d'une interconnexion radio à longue distance. Les passerelles ROIP peuvent connecter des canaux radio à travers les régions via des réseaux IP, facilitant ainsi la coordination des équipes distantes.

Ceci est utile pour les routes de transport, les installations réparties, les stations éloignées, les secours d'urgence, les communications liées au domaine militaire et les opérations de services publics.

Flux de travail de mise en œuvre

La première étape consiste à identifier les canaux radio à connecter. L'équipe de projet doit confirmer les types de radio, la quantité de canaux, les emplacements des radios, les utilisateurs de communication et les scénarios de répartition.

La deuxième étape consiste à définir la plateforme de communication IP. La passerelle peut se connecter à un softswitch SIP, une plateforme de communications unifiées, un système de répartition de commandement, un IP PBX ou une plateforme de surveillance. La compatibilité SIP est importante car elle facilite la gestion de l'accès radio dans les systèmes de communication modernes.

La troisième étape est l'adaptation des câbles et des interfaces. Comme différentes radios peuvent utiliser différentes interfaces, un câble de connexion personnalisé peut être nécessaire. Le connecteur aéronautique à 9 broches est couramment utilisé dans de nombreuses applications de passerelle ROIP car il offre des options de connexion et de contrôle flexibles.

La quatrième étape est le test de scénarios. Le projet doit tester les appels radio vers SIP, les appels SIP vers radio, la mise en réseau de passerelles distantes, la commutation de canaux, la clarté audio, le délai, la commande PTT, le fonctionnement de la répartition, l'enregistrement et la communication multisite.

Avantages opérationnels

Le premier avantage est la convergence des communications. Les radios, systèmes SIP, téléphones IP, consoles de répartition et canaux distants peuvent être connectés dans un seul cadre de communication.

Le deuxième avantage est l'extension de distance. Les réseaux IP permettent aux canaux radio de communiquer d'un site à l'autre, aidant à surmonter les limitations de couverture traditionnelles.

Le troisième avantage est un meilleur contrôle de la répartition. Les canaux radio peuvent être gérés par une plateforme de commandement, facilitant les communications de groupe, les appels d'urgence et l'enregistrement des répartitions.

Le quatrième avantage est la protection des investissements. Les radios existantes peuvent continuer à être utilisées, tandis que la passerelle ROIP ajoute une capacité de communication IP et élargit la valeur applicative du système.

Les passerelles ROIP sont les plus utiles lorsqu'un projet doit connecter des systèmes radio existants avec des communications SIP modernes, des plateformes de répartition ou des réseaux radio distants.

FAQ

Une passerelle ROIP peut-elle connecter des radios de différentes marques ?

Dans de nombreux cas, oui. La clé est de savoir si la passerelle peut être adaptée à l'interface radio via le bon câble et la bonne méthode de contrôle. La confirmation de l'interface est une étape importante avant le déploiement.

La mise en réseau radio à distance nécessite-t-elle un réseau privé ?

Pas toujours. Les passerelles ROIP peuvent fonctionner sur différents réseaux IP, mais les exigences du projet telles que la sécurité, la stabilité, le délai et la fiabilité peuvent déterminer si un réseau privé, un VPN ou une ligne dédiée est préféré.

Les canaux radio peuvent-ils être enregistrés après l'intégration SIP ?

Oui, si la plateforme de répartition ou le système SIP connecté prend en charge l'enregistrement. Une fois la voix radio convertie en communication SIP, l'enregistrement et la gestion des journaux peuvent généralement être traités par la plateforme.

ROIP est-il utile si un site dispose déjà d'une plateforme de répartition ?

Oui. Une plateforme de répartition peut gérer les utilisateurs SIP et les terminaux IP, mais les canaux radio ont souvent besoin d'un accès passerelle avant de pouvoir être inclus dans le même flux de travail.

Quelle est la principale différence entre les répéteurs radio de base et la mise en réseau par passerelle ROIP ?

Un répéteur étend principalement la couverture radio au sein d'un système radio. Une passerelle ROIP utilise des réseaux IP pour connecter les canaux radio à des sites distants, des systèmes SIP, des plateformes de répartition et d'autres ressources de communication.
