Les plateformes pétrolières offshore, les plateformes de traitement de gaz naturel et autres installations énergétiques en mer opèrent loin du rivage, avec des équipements de communication continuellement exposés aux embruns salins, à l'humidité, aux vents violents, à la pluie et au bruit persistant des machines. Certaines zones de production peuvent également contenir des gaz inflammables ou d'autres milieux dangereux. En cas de défaillance d'équipement, de fuite de gaz, d'incendie, de blessure du personnel ou de conditions météorologiques sévères, le personnel de terrain a besoin d'un moyen fiable de contacter la salle de contrôle, tandis que les opérateurs doivent être en mesure de transmettre des instructions de répartition et des informations d'urgence aux ponts de production, aux zones d'équipement, aux héliports et aux zones d'évacuation.

Pour cette raison, la conception d'un système téléphonique d'urgence offshore ne doit pas se concentrer uniquement sur l'indice de protection des terminaux individuels. Le type de terminal, l'emplacement d'installation, l'adéquation aux zones dangereuses, la notification en environnements bruyants, l'intégration à la répartition, la coordination avec la sonorisation, l'architecture réseau et l'alimentation de secours doivent tous être planifiés en fonction des conditions d'exploitation réelles de la plateforme.

Exigences de Communication en Environnement Marin

Les terminaux de communication installés sur les plateformes offshore sont soumis à des contraintes environnementales nettement plus sévères que celles rencontrées par les équipements d'intérieur ordinaires. Le sel, l'humidité, le vent, la pluie et les vibrations peuvent affecter en permanence le boîtier du téléphone, le combiné, le clavier, le haut-parleur, les fixations, les bornes de câblage et les entrées de câble. La sélection des terminaux doit donc commencer par la zone d'installation réelle et l'environnement d'exploitation.

Embruns Salins et Corrosion à Long Terme

L'air chargé de sel déposé sur les surfaces des équipements peut accélérer la corrosion des composants métalliques, des connecteurs et des points de câblage exposés. Les téléphones installés sur les ponts ouverts, les passerelles, les entrées des zones d'équipement et autres emplacements extérieurs doivent donc être sélectionnés en tenant compte de la résistance à la corrosion du boîtier, de la structure d'étanchéité, de la protection des entrées de câble et du fonctionnement prolongé en extérieur.

Les pratiques d'installation sont tout aussi importantes. Les entrées de câble et les points de connexion ne doivent pas être positionnés là où l'eau peut s'accumuler ou où ils sont continuellement exposés à la pluie directe ou aux embruns. Les supports de montage, les boulons et autres pièces métalliques exposées nécessitent également une protection appropriée contre la corrosion pour les environnements marins.

Comment le Vent Fort Affecte la Communication Vocale

Les héliports, les ponts extérieurs et les zones de travail surélevées peuvent être exposés à un bruit de vent persistant. Par rapport à la communication entièrement mains libres, un téléphone industriel fixe avec combiné peut aider à réduire la distance entre la bouche de l'utilisateur et le microphone, améliorant ainsi la captation de la parole et les performances d'écoute par vent fort.

L'emplacement du téléphone doit également tenir compte de la facilité d'utilisation pour l'opérateur. Le personnel portant des casques de sécurité et des gants industriels doit toujours pouvoir soulever le combiné, composer et raccrocher facilement. Les emplacements où un flux d'air fort souffle directement vers le microphone doivent être évités dans la mesure du possible.

Protection contre les Intrusions et Protection contre les Explosions

Différentes zones d'une plateforme offshore présentent des exigences environnementales et de sécurité différentes. Les emplacements extérieurs non dangereux sont principalement exposés aux embruns salins, à la pluie, à l'humidité et aux contraintes mécaniques, ce qui rend les téléphones industriels étanches adaptés à bon nombre de ces positions. Les zones de traitement du pétrole et du gaz, certaines salles de pompes sélectionnées et d'autres zones dangereuses classifiées nécessitent des terminaux de communication conçus pour les exigences applicables aux zones dangereuses.

Les indices de protection contre les intrusions décrivent l'efficacité avec laquelle un boîtier résiste à la pénétration d'eau et de particules solides, tandis que la protection contre les explosions concerne le fonctionnement sécurisé des équipements dans des atmosphères potentiellement explosives. Ces exigences résolvent des problèmes différents et doivent être examinées indépendamment lors de la conception du système et du choix des équipements.

Produit associé : Téléphone industriel étanche Becke

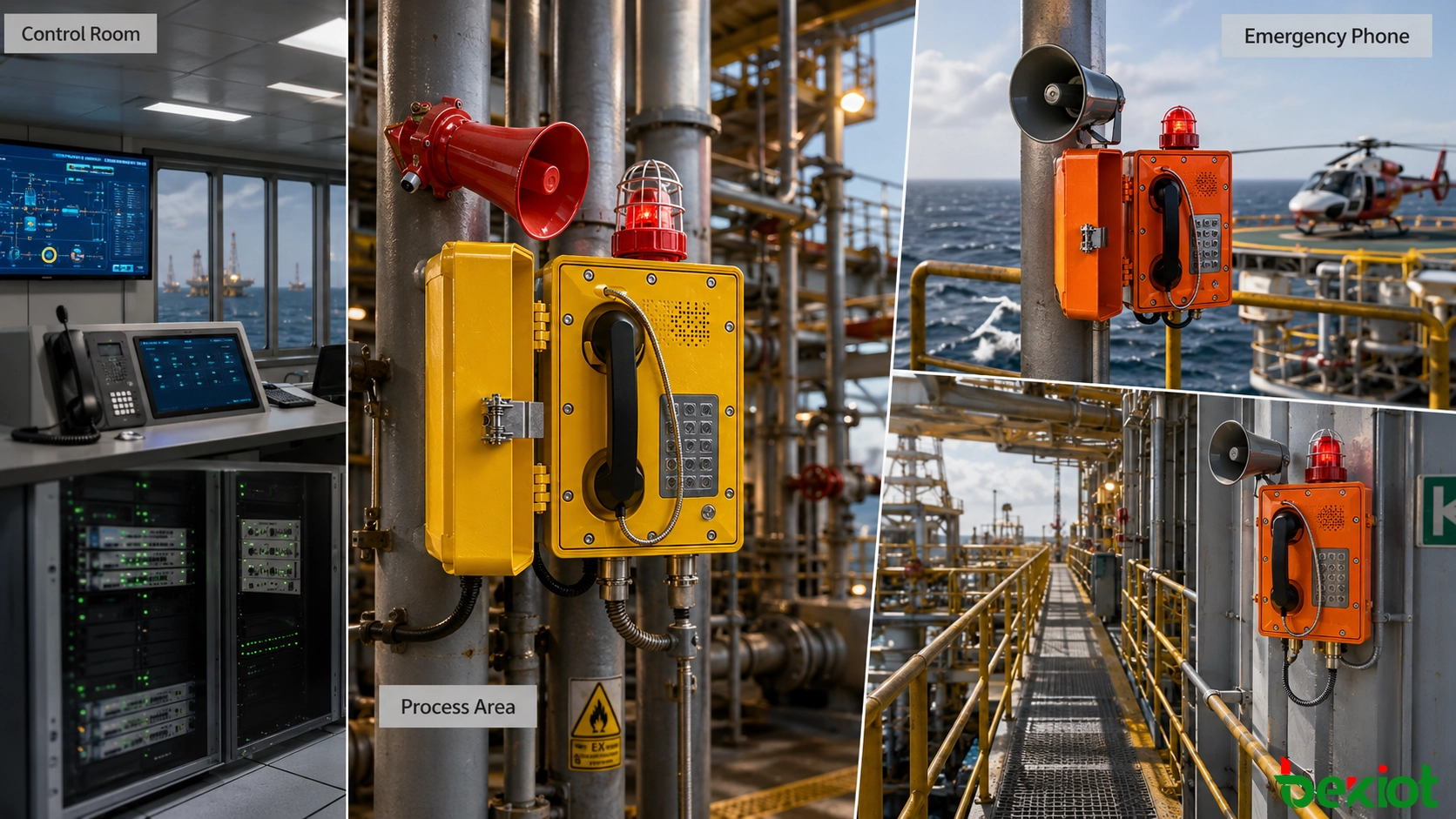

Planification des Points de Communication par Zone

Les plateformes offshore sont des structures compactes, mais les conditions d'exploitation, l'activité du personnel et les exigences de communication varient considérablement d'une zone à l'autre. La salle de contrôle, le pont de production, les salles d'équipement, l'héliport et les zones d'évacuation ne devraient donc pas tous utiliser la même configuration de terminal. Les points de communication sont mieux planifiés en fonction de la fonction de travail et du risque environnemental.

La planification des points de communication doit également refléter les mouvements du personnel et les itinéraires d'évacuation d'urgence. Après l'apparition d'une anomalie d'équipement, les opérateurs doivent pouvoir atteindre un point de communication sans traverser une zone à plus haut risque. Les zones d'équipement éloignées, les points de rassemblement et les points d'évacuation doivent également conserver un accès de communication fixe clairement identifié.

Par rapport à une simple installation de téléphones à distances régulières, leur positionnement autour des postes de travail critiques, des entrées des zones d'équipement, des points de rassemblement du personnel et des itinéraires d'évacuation reflète mieux les besoins opérationnels réels des installations offshore.

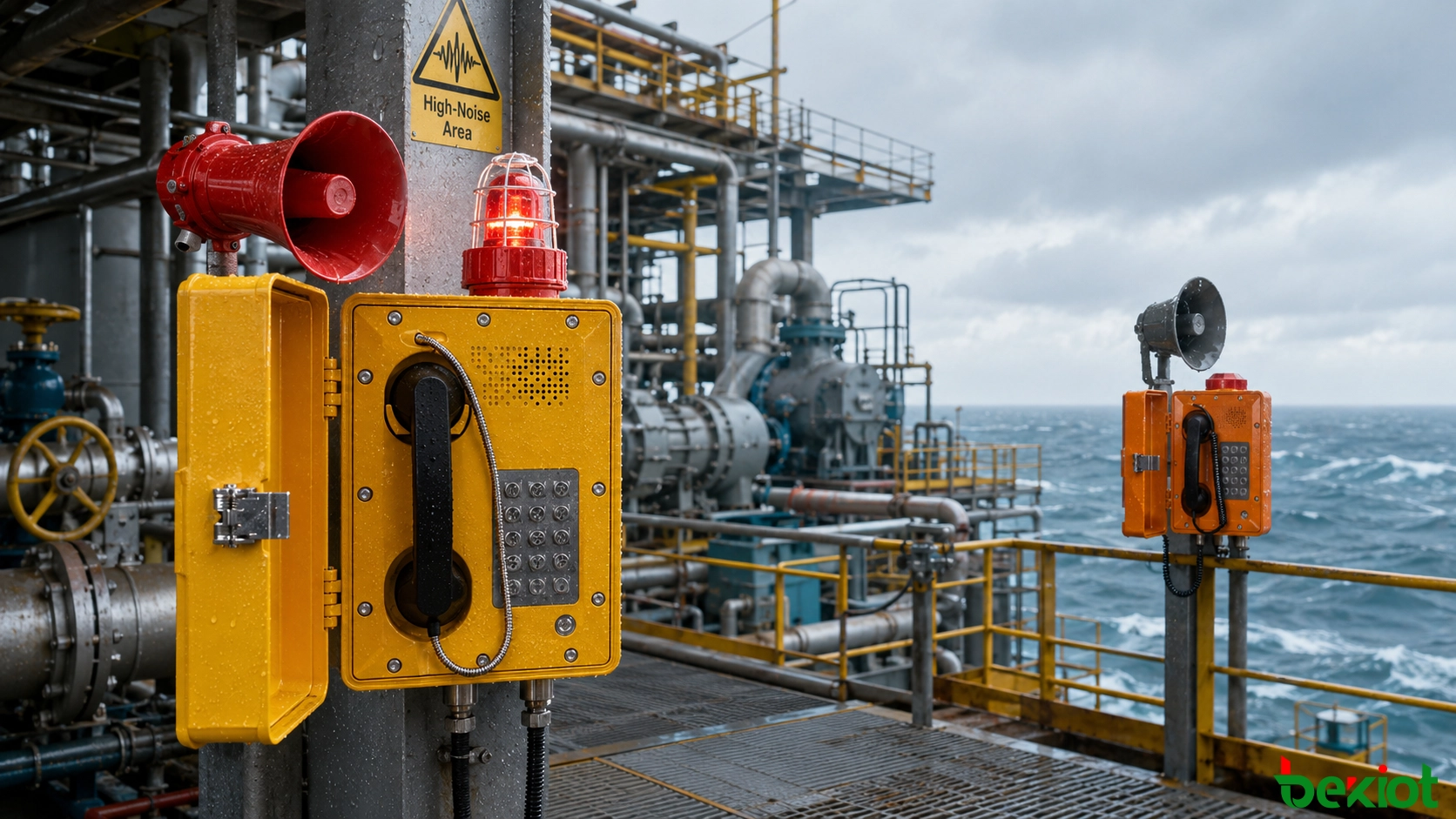

Amélioration de la Perception des Appels dans les Zones Bruyantes

Les zones de compresseurs, les salles de générateurs, les stations de pompage et les emplacements contenant de grandes machines rotatives peuvent être exposés à un bruit de fond continuellement élevé. Un téléphone standard peut toujours passer et recevoir des appels, mais sa sonnerie peut être masquée par le bruit des machines, empêchant le personnel de remarquer un appel entrant de la salle de contrôle.

Dans ces zones, les téléphones fixes peuvent être complétés par des haut-parleurs à pavillon et des dispositifs d'alarme sonores et visuels en fonction de l'environnement acoustique réel. Lorsque la salle de contrôle initie un appel ou une notification d'urgence, une couverture sonore supplémentaire et une indication visuelle peuvent attirer l'attention du personnel à proximité, qui peut ensuite utiliser le téléphone fixe le plus proche pour une confirmation bidirectionnelle.

Les téléphones fixes, les haut-parleurs à pavillon et les alarmes visuelles remplissent des fonctions différentes. Le téléphone prend en charge la communication point à point et le retour d'information terrain, le pavillon étend la couverture audible et l'alarme visuelle complète la notification sonore lorsque le bruit de fond est trop élevé.

Les zones de production contenant plusieurs équipements peuvent également être divisées en groupes de communication, tels que les zones de compresseurs, de pompes ou de chargement. Lors d'un événement anormal, la salle de contrôle peut contacter directement la zone requise plutôt que de composer les positions individuelles une par une.

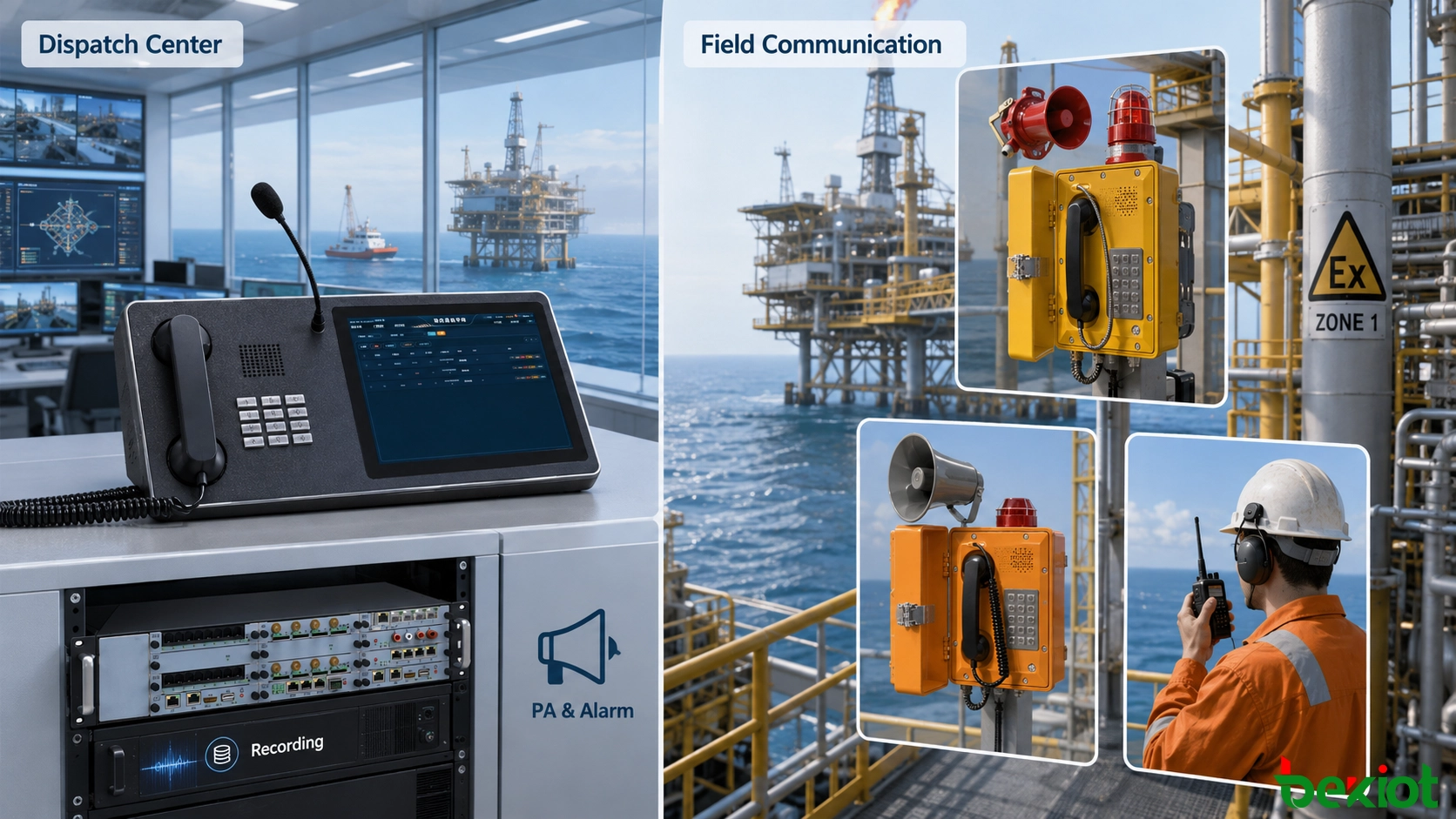

Accès à la Répartition et Conception du Réseau

Une fois que les téléphones de terrain sont connectés à une plateforme de répartition unifiée, la salle de contrôle peut organiser les ressources de communication par zone de plateforme, unité de production et fonction de travail, au lieu de s'appuyer sur des numéros de poste indépendants. Les ponts de production, les salles de pompes, les zones de compresseurs, les espaces machines, les héliports et les quartiers d'habitation peuvent tous être représentés dans un annuaire de communication clair.

Gestion Centralisée des Terminaux Terrain

Dans le cadre des autorisations utilisateur attribuées, les opérateurs de répartition peuvent effectuer des appels individuels, des transferts, des prises d'appel, des conférences et des appels de groupe. Lors d'un incident, les postes concernés, le personnel de maintenance et les coordinateurs d'urgence peuvent être placés dans un groupe de communication temporaire, réduisant les délais causés par la communication séquentielle entre les départements.

Le système peut également conserver l'heure de l'appel, les numéros appelant et appelé, la durée de l'appel et les fichiers d'enregistrement pour l'inspection de service, l'investigation des pannes et l'examen des incidents. Les enregistrements doivent rester associés au poste concerné, au poste de travail et à l'heure de l'événement afin de pouvoir être récupérés efficacement ultérieurement.

Déploiement IP pour les Nouvelles Plateformes

Pour les plateformes nouvellement construites avec des dorsales Ethernet industriel et fibre optique, les téléphones SIP, les serveurs de répartition et les services vocaux associés peuvent être planifiés dans le cadre du réseau de communication IP. Les terminaux terrain se connectent via le réseau de la plateforme, tandis que la numérotation, les autorisations utilisateur et l'état des terminaux sont gérés de manière centralisée dans la salle de contrôle.

Une architecture basée sur SIP simplifie également l'interconnexion avec les systèmes IP PBX, les plateformes d'enregistrement et d'autres ressources vocales IP basées sur des normes, ce qui la rend adaptée aux plateformes où les nœuds de communication peuvent continuer à s'étendre.

Préservation des Ressources Analogiques Existantes

Certaines plateformes en exploitation dépendent encore de téléphones analogiques et de câblage en cuivre existant. Si ces lignes restent stables et qu'un recâblage complet augmenterait la difficulté de construction, les temps d'arrêt ou le coût du projet, des passerelles vocales peuvent être utilisées pour connecter les terminaux analogiques à une plateforme de répartition IP plus récente.

Les téléphones analogiques existants continuent d'utiliser leurs lignes d'accès d'origine, tandis que la passerelle vocale effectue la conversion d'interface entre le côté analogique et le réseau SIP. Le serveur de répartition gère ensuite la numérotation, la commutation, les fonctions de répartition et l'enregistrement de manière centralisée.

Cette approche préserve les actifs de communication qui ont encore une valeur opérationnelle tout en introduisant progressivement une gestion centralisée et basée sur IP, ce qui la rend adaptée aux mises à niveau progressives sur les plateformes qui doivent rester en service.

Coordination des Téléphones avec la Sonorisation et les Alarmes

Les urgences offshore nécessitent souvent à la fois une confirmation point à point et une notification sur une zone plus large. Les téléphones fixes sont adaptés à la communication bidirectionnelle entre les positions terrain et la salle de contrôle, tandis que les systèmes PAGA ou de sonorisation distribuent les informations sur des zones plus étendues. Les alarmes sonores et visuelles aident à attirer l'attention du personnel travaillant dans des environnements bruyants.

Par exemple, si le personnel terrain identifie une fuite de gaz, il peut utiliser un téléphone fixe à proximité pour signaler à la salle de contrôle la zone exacte, l'emplacement de l'équipement et les conditions initiales. Après vérification des informations, la salle de contrôle peut activer l'annonce ou l'alarme de zone appropriée selon la procédure d'urgence tout en notifiant les équipes de maintenance, de lutte contre l'incendie, médicales et autres équipes concernées.

Au niveau du système, les téléphones industriels et antidéflagrants peuvent se connecter au serveur de répartition via le réseau IP de la plateforme ou les lignes existantes. Le poste de répartition en salle de contrôle gère la communication vocale tout en coordonnant les systèmes de sonorisation, d'alarme et d'enregistrement. Chaque sous-système conserve sa propre fonction, mais le processus de communication d'urgence est organisé de manière centralisée.

Cette division des responsabilités réduit la nécessité de faire passer les informations manuellement entre des systèmes séparés. Les téléphones soutiennent la confirmation de la situation, la sonorisation gère la notification plus large, les dispositifs d'alarme renforcent la conscience terrain et le système d'enregistrement préserve l'historique des communications.

Fiabilité Tout au Long de la Chaîne de Communication

Étant donné que les plateformes offshore sont éloignées du rivage, la maintenance et le soutien externe peuvent être plus difficiles après des pannes d'équipement. La fiabilité des communications d'urgence doit donc couvrir les terminaux, les réseaux, les serveurs, les équipements de commutation et les systèmes d'alimentation, plutôt que d'être jugée uniquement par le niveau de protection du boîtier du téléphone.

Réduction des Points de Défaillance Uniques du Réseau

Selon la taille de la plateforme et les exigences de fiabilité, le réseau de communication dorsal peut utiliser des anneaux Ethernet industriels, des liaisons doubles ou d'autres topologies redondantes. Une défaillance d'un câble local ou d'un équipement réseau ne devrait pas entraîner la perte de communication d'une zone de production entière avec la salle de contrôle.

Les limites réelles de défaillance des serveurs de répartition et des équipements de commutation centraux doivent également être examinées. Deux serveurs qui dépendent toujours du même circuit d'alimentation, du même nœud de commutation ou de la même liaison montante continuent de partager un point de défaillance unique significatif.

Alimentation de Secours pour les Équipements de Communication Critiques

Les serveurs de répartition, les commutateurs centraux, les passerelles vocales et les terminaux de communication critiques doivent être intégrés à la conception de l'ASI ou de l'alimentation de secours de la plateforme. En cas de panne de courant locale, la communication de base entre la salle de contrôle, les zones de production critiques et les zones d'évacuation doit rester disponible pendant la période requise.

Maintien de Plusieurs Méthodes de Communication

Les téléphones fixes fournissent des emplacements clairement définis, un fonctionnement simple et ne dépendent pas du port d'un terminal mobile par le personnel. Cependant, la communication d'urgence offshore ne doit pas reposer sur une seule méthode. Les téléphones fixes, les communications radio, le PAGA, les alarmes sonores et visuelles et les autres systèmes de communication disponibles peuvent se compléter mutuellement et réduire l'impact d'une panne sur un réseau ou un équipement particulier.

L'Installation sur le Terrain Détermine la Facilité d'Utilisation

Les paramètres et les emplacements définis lors de la phase de conception doivent être validés à nouveau dans des conditions d'exploitation réelles. Les plateformes offshore combinent souvent des équipements denses, des niveaux de bruit élevés et un espace de travail limité. La possibilité de trouver, d'atteindre et d'utiliser rapidement les équipements de communication a un effet direct sur leur utilité en cas d'urgence.

• Les téléphones doivent être installés là où le personnel peut les atteindre rapidement et en toute sécurité.

• La sonnerie, l'audio amplifié et la qualité de la parole dans les zones très bruyantes doivent être testés lorsque les machines fonctionnent normalement.

• Les emplacements extérieurs exposés aux vents forts doivent être vérifiés pour connaître l'effet réel du bruit du vent sur le microphone et le combiné.

• Les claviers, les combinés et autres commandes doivent rester utilisables lorsque le personnel porte des gants industriels.

• Les entrées de câble, les connecteurs, les supports de montage et les fixations doivent recevoir une étanchéité et une protection contre la corrosion appropriées.

• Les terminaux de communication, les accessoires et les méthodes d'installation dans les zones dangereuses doivent être conformes aux exigences de la zone applicable.

• Les points de communication près des points de rassemblement, des zones de canots de sauvetage et des itinéraires d'évacuation principaux doivent correspondre au plan d'urgence de la plateforme.

Les tests de recette du système doivent également refléter des conditions d'exploitation réalistes. Les zones très bruyantes ne doivent pas être testées uniquement lorsque les machines sont à l'arrêt, les terminaux extérieurs doivent être vérifiés dans des conditions de communication pratiques, et les emplacements critiques doivent être testés pour les appels entrants, les appels de groupe, la coordination avec la sonorisation et la récupération après des pannes de communication.

Remarques Finales

La fiabilité d'un système téléphonique d'urgence offshore dépend de deux facteurs fondamentaux : la capacité des terminaux terrain à résister à une exposition marine à long terme et la disponibilité de voies de communication efficaces entre le personnel terrain et la salle de contrôle dans des conditions anormales. L'étanchéité, la résistance à la corrosion et la protection contre les explosions fournissent la base matérielle, tandis que l'emplacement des points, l'adaptation au bruit, l'intégration à la répartition, la redondance réseau et l'alimentation de secours déterminent les performances globales du système lors d'un incident réel.

La planification du système doit donc commencer par le zonage de la plateforme, les positions du personnel, les flux de travail de production et les procédures d'urgence avant de finaliser les types de terminaux et les ressources backend. L'objectif est de garantir que le personnel puisse localiser rapidement les équipements de communication, entendre clairement les informations critiques et maintenir un contact stable avec la salle de contrôle pendant les opérations normales comme lors des interventions d'urgence.

FAQ

Comment déterminer l'intervalle de maintenance des téléphones offshore ?

L'intervalle de maintenance doit refléter les procédures de gestion des équipements de la plateforme, l'emplacement d'installation et les conditions de corrosion réelles. Les positions extérieures exposées à de fortes embruns salins, à la pluie ou aux éclaboussures d'eau de mer nécessitent une attention particulière aux combinés, aux claviers, aux joints, aux bornes de câblage, aux entrées de câble et au matériel de montage.

Tous les téléphones extérieurs ont-ils besoin d'un boîtier de protection supplémentaire ?

Pas nécessairement. La nécessité d'un boîtier de protection dépend de la protection environnementale du téléphone lui-même, de son orientation d'installation, de son exposition à la pluie ou aux embruns et de l'accès pour la maintenance. Un mauvais drainage ou de la condensation à l'intérieur d'un boîtier peut lui-même créer des problèmes d'équipement.

Les fonctions de ligne directe sont-elles adaptées aux positions critiques ?

Oui. La salle de contrôle, le poste de garde des pompiers, le point médical et d'autres emplacements critiques peuvent utiliser des fonctions de ligne directe ou de numérotation abrégée conformément à la procédure d'urgence de la plateforme. Cela réduit le temps nécessaire pour localiser et composer un numéro lors d'une urgence. Les destinations configurées doivent correspondre aux responsabilités professionnelles réelles et aux plans d'urgence.

Comment gérer les nouveaux numéros de téléphone lors de l'extension d'une plateforme ?

Avant d'ajouter de nouvelles zones ou terminaux, le plan de numérotation, les noms des zones, les noms des postes de travail et les groupes de répartition doivent être définis de manière cohérente. Les nouveaux terminaux peuvent ensuite être ajoutés à la structure organisationnelle existante. Un système de numérotation standardisé simplifie les opérations quotidiennes de répartition, la maintenance, les recherches d'enregistrement et l'examen des incidents.
