Un détecteur de gaz se déclenche près d'un quai de chargement. La salle de contrôle doit vérifier l'emplacement, contacter l'opérateur le plus proche, visualiser la caméra concernée, avertir le personnel de la zone affectée et notifier l'équipe d'intervention. Lorsque les téléphones, les radios, la sonorisation, la vidéosurveillance et les systèmes d'alarme fonctionnent indépendamment, chaque étape nécessite une console, une liste de contacts ou une procédure opérationnelle différente.

Une solution de communications unifiées rassemble ces canaux dans un environnement opérationnel contrôlé. Elle ne doit pas remplacer chaque réseau existant. Elle permet plutôt aux téléphones fixes, aux systèmes radio, aux équipements de sonorisation, aux terminaux mobiles, aux caméras et aux alarmes industrielles d'échanger des informations approuvées et de soutenir une réponse coordonnée.

Lacunes de Communication dans les Opérations Distribuées

Les opérations pétrolières et gazières combinent des zones de processus dangereuses, des sites de production éloignés et des salles de contrôle dotées d'un personnel continu. Une raffinerie peut dépendre de téléphones industriels et d'une sonorisation générale d'usine, tandis qu'un champ pétrolier utilise la radio mobile, la couverture cellulaire privée et les liaisons par satellite. Le personnel des pipelines peut se trouver à des centaines de kilomètres du centre de répartition principal.

Ces ressources sont souvent installées au cours de différentes phases de projet. Elles peuvent utiliser des plans de numérotation, des groupes radio, des plateformes de gestion et des procédures de maintenance séparés. Les opérateurs peuvent généralement contourner ces différences pendant la production de routine. Cependant, lors d'une fuite de gaz, d'un incendie, d'une coupure de courant ou d'un incident sur un pipeline, le passage entre des systèmes isolés peut retarder la vérification et la réponse.

Une évaluation des communications doit retracer le chemin opérationnel pour chaque type d'événement :

• Comment un travailleur de terrain signale une condition anormale

• Quel poste de la salle de contrôle reçoit le premier appel

• Comment le site et la zone d'équipement de l'appelant sont identifiés

• Quels groupes d'intervention doivent être contactés

• Quelles zones de sonorisation reçoivent les consignes de sécurité

• Quelles caméras et signaux de processus soutiennent la vérification

• Quel chemin de communication reste disponible en cas de défaillance du réseau principal

La coordination de routine et le traitement des urgences ne doivent pas suivre le même flux de travail. Un appel de maintenance peut utiliser un chemin de poste standard. Une fuite de gaz confirmée peut déclencher des appels prioritaires, une sonorisation par zones, un affichage vidéo, un enregistrement des événements et une escalade vers plusieurs départements.

Construire l'Architecture Autour de Cinq Couches Opérationnelles

Une conception en couches facilite la définition des responsabilités du système et empêche la plateforme de devenir une collection non contrôlée d'interfaces.

Couche Terrain et Détection

La couche terrain contient les dispositifs qui génèrent des appels, de l'audio, de la vidéo et des informations d'alarme. Les équipements typiques comprennent les téléphones industriels, les téléphones antidéflagrants, les postes radio portatifs, les stations d'interphonie, les haut-parleurs de sonorisation, les caméras, les boutons d'urgence et les capteurs environnementaux.

Les instruments de processus et les capteurs de sécurité peuvent signaler la température, la pression, le niveau de liquide, le débit, la fumée ou la concentration de gaz combustible. La plateforme de communications ne remplace pas un système de contrôle des processus ou un système instrumenté de sécurité. Elle reçoit des informations d'événement approuvées et les convertit en notifications pour l'opérateur, en appels ou en actions de diffusion.

Les étiquettes de localisation du personnel et les dispositifs de localisation des véhicules peuvent ajouter un contexte utile. Lorsqu'une alarme ou un appel d'urgence est reçu, le répartiteur peut identifier les équipes proches au lieu de contacter chaque groupe de terrain.

Couche de Transmission

La couche de transmission peut combiner Ethernet industriel, anneaux de fibre, 4G ou 5G privé, radio numérique trunk, réseaux sans fil industriels et communications par satellite. Chaque technologie répond à une condition opérationnelle différente.

La fibre offre une capacité stable dans les raffineries et les terminaux. Les réseaux cellulaires privés prennent en charge la voix, la vidéo et les données mobiles dans de vastes zones de production. La radio numérique reste précieuse pour la communication de groupe immédiate, tandis que les liaisons par satellite étendent les services essentiels aux plates-formes offshore, aux puits isolés et aux sites hors de la couverture terrestre.

Les technologies de réseau doivent être sélectionnées en fonction des exigences de couverture, de latence, de disponibilité et de récupération. Les réseaux déterministes spécialisés ne doivent être envisagés que lorsqu'ils soutiennent une application opérationnelle clairement définie.

Couche Plateforme

La couche plateforme fournit le contrôle des appels, le traitement des médias, la gestion des utilisateurs, l'enregistrement, la surveillance des dispositifs et l'intégration système. Elle peut présenter les ressources de communication sous des noms pratiques tels que "Radio du Parc de Réservoirs", "Ligne Directe du Quai" ou "Secteur 4 du Pipeline" au lieu d'exposer des numéros de port techniques aux répartiteurs.

Les passerelles peuvent connecter les téléphones analogiques, les réseaux radio et les équipements de sonorisation existants à un environnement IP. Cela permet une migration progressive et permet aux équipements opérationnels de rester en service lorsqu'ils sont toujours adaptés au site.

Couche Application

Les applications transforment les fonctions de communication en flux de travail opérationnels. Elles peuvent inclure la répartition vocale, les appels vidéo, l'affichage SIG, la sonorisation d'urgence, les conférences d'incident, l'enregistrement, la gestion des gardes et le couplage d'alarmes.

L'intégration avec SCADA ou DCS doit utiliser des interfaces approuvées et clairement définies. La plateforme de communications peut recevoir un état d'alarme, un identifiant d'équipement ou une référence de localisation, mais les commandes de contrôle doivent rester soumises aux règles de sécurité et d'autorisation de l'usine.

Couche Opérateur et Présentation

Les consoles de répartition, les clients postes de travail, les grands écrans et les dispositifs mobiles autorisés forment la couche de présentation. L'interface de la salle de contrôle doit organiser les ressources par site, unité et fonction opérationnelle plutôt que par protocole ou adresse technique.

Lors d'un incident, le répartiteur doit être capable d'identifier la source, d'établir une communication vocale, de visualiser la vidéo disponible et de contacter le bon groupe d'intervention sans chercher dans des listes de dispositifs sans rapport.

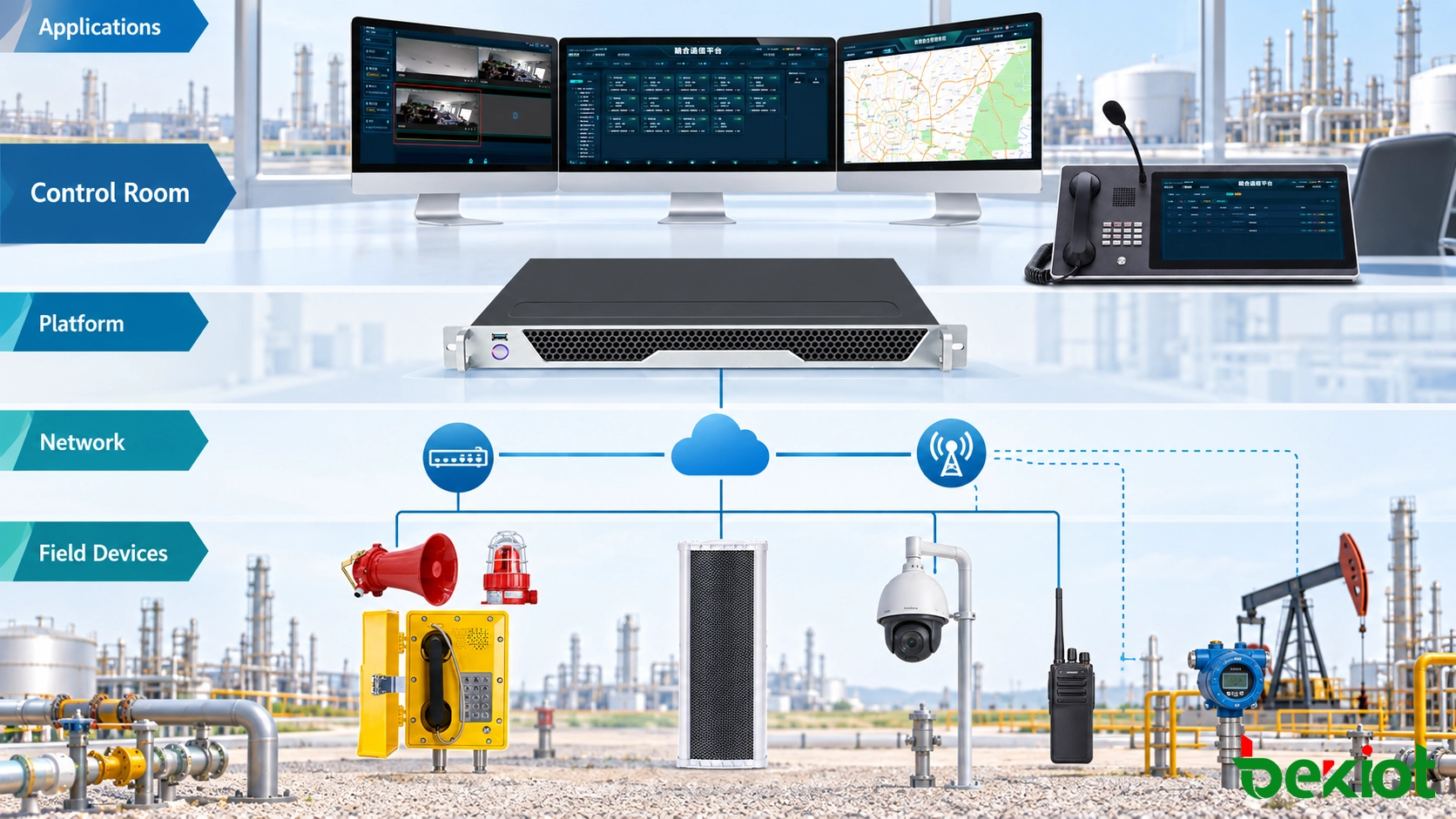

Une architecture en couches connecte les téléphones de terrain, la radio, la vidéo, les capteurs et les ressources de sonorisation tout en préservant les limites opérationnelles entre les systèmes de communications et de contrôle des processus.

Connecter Voix, Vidéo, Données et Alertes de Terrain

Unifier la Voix Fixe et Mobile

Les téléphones fixes restent importants dans les salles de pompes, les stations de chargement, les bâtiments de contrôle et les points de signalement d'urgence. Dans les zones dangereuses, le téléphone, les entrées de câbles, la disposition de l'alimentation et les accessoires doivent répondre aux exigences de certification de la zone d'installation.

Les systèmes radio offrent mobilité et communication de groupe immédiate. Une passerelle radio ou une interface système prise en charge peut exposer des groupes de conversation sélectionnés à la plateforme de répartition. Les répartiteurs autorisés peuvent surveiller l'activité, initier la fonction "appuyer pour parler" et connecter un groupe radio avec des utilisateurs de téléphone ou mobiles si nécessaire.

L'intégration doit préserver la discipline radio. Tous les utilisateurs de téléphone ne doivent pas avoir accès à tous les groupes de conversation, et les conférences téléphone-radio ne doivent pas occuper un canal critique plus longtemps que nécessaire.

Associer les Appels à la Vidéo et à la Localisation

Un numéro de téléphone identifie un point final, mais un enregistrement de dispositif basé sur la localisation donne à l'opérateur un contexte plus utile. Chaque dispositif de terrain peut être associé à un site, une unité de processus, un étage, une voie d'accès, une caméra proche et un département responsable.

Lorsqu'un appel d'urgence arrive, la plateforme peut afficher la localisation enregistrée et fournir un accès à la vue de caméra pertinente. La vidéo aide l'opérateur à évaluer les conditions visibles, mais elle ne remplace pas la confirmation du personnel de contrôle des processus ou des travailleurs sur place.

Le SIG est particulièrement utile pour les pipelines, les puits et les installations largement dispersées. Il peut afficher le point de signalement, les équipes proches, les voies d'accès et la couverture de communication disponible. La carte doit se concentrer sur les informations requises pour la réponse plutôt que de dupliquer le système complet de gestion des actifs.

Transformer les Signaux d'Alarme en Notifications Ciblées

Les centrales d'incendie, les systèmes de détection de gaz, les boutons d'urgence et les alarmes périmétriques peuvent fournir des signaux d'événement à la plateforme de communications. Chaque signal approuvé doit être mappé à un flux de travail défini plutôt que de déclencher une notification générique à l'échelle du site.

Une alarme de gaz combustible près d'un quai de chargement peut initier la séquence suivante :

1. Afficher la source de l'alarme et la zone opérationnelle associée.

2. Notifier les postes désignés de la salle de contrôle.

3. Ouvrir le groupe de caméras pertinent lorsque l'intégration est disponible.

4. Établir le contact avec l'opérateur local ou l'équipe d'intervention.

5. Envoyer un message pré-approuvé à la zone de sonorisation affectée.

6. Enregistrer les heures d'accusé de réception, d'escalade et de clôture.

La diffusion automatique doit être limitée aux événements ayant une source vérifiée et une réponse clairement définie. Les événements nécessitant une interprétation peuvent d'abord apparaître à la console de répartition pour confirmation par l'opérateur.

Maintenir l'Incident Actif Jusqu'à la Résolution

Un enregistrement d'urgence doit rester actif jusqu'à ce que l'opérateur responsable confirme le résultat. Une icône de dispositif verte, une alarme acquittée ou une tâche de diffusion terminée ne prouvent pas que la situation sur le terrain a été résolue.

L'enregistrement de l'incident peut relier l'alarme d'origine aux appels, aux tâches de sonorisation, aux références vidéo, aux actions de l'opérateur et aux retours de terrain. Cela crée un enregistrement chronologique pour l'examen post-événement et aide à identifier les retards dans l'accusé de réception ou l'escalade.

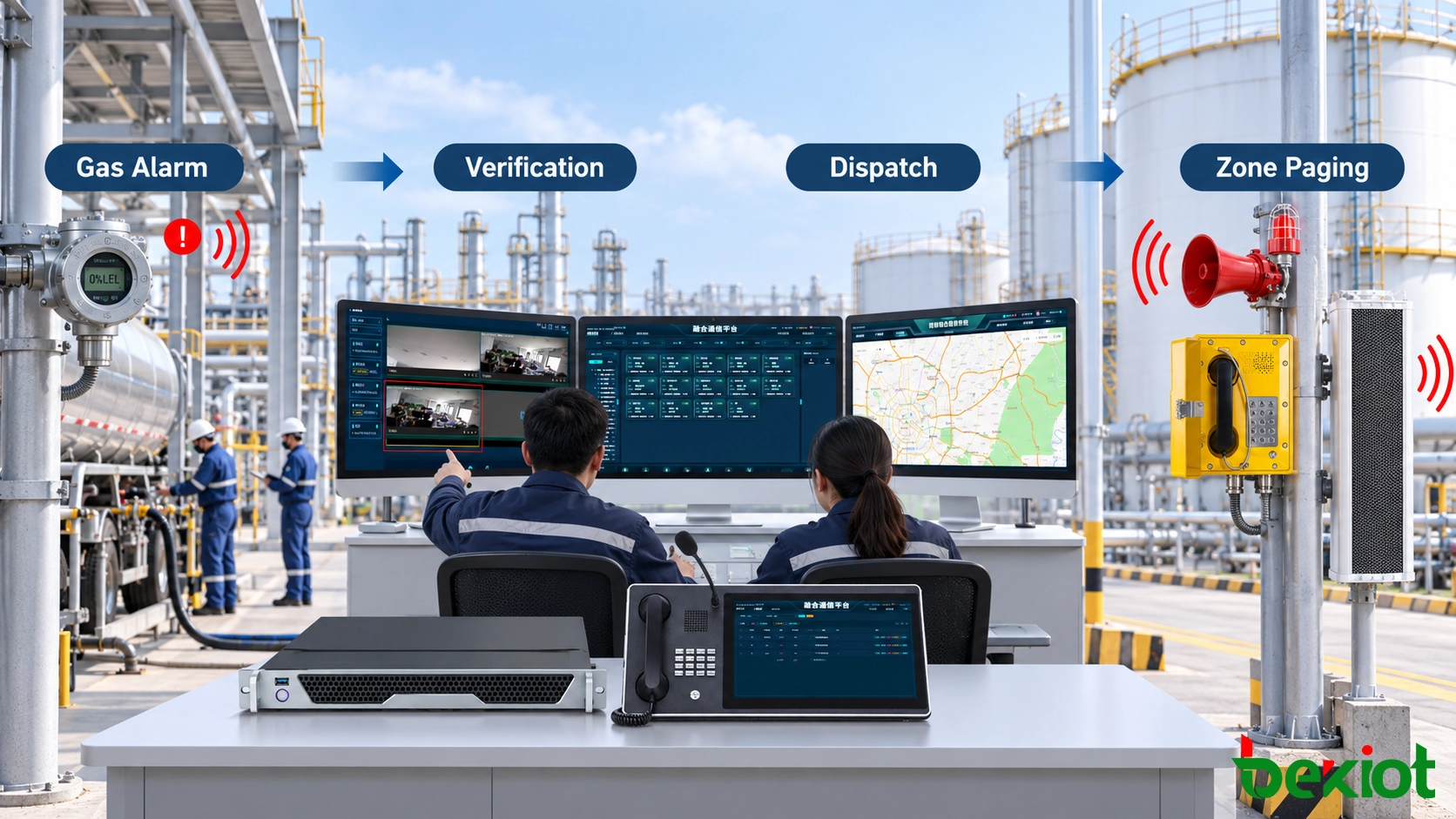

Un flux de travail approuvé relie la source de l'événement à la vérification par l'opérateur, à la communication sur le terrain, à la sonorisation ciblée et au suivi de la réponse.

Concevoir pour la Panne Avant qu'un Incident ne Survienne

Les systèmes de communication pétroliers et gaziers doivent continuer à fonctionner malgré les pannes d'équipement, les liaisons endommagées et la perte temporaire de connectivité externe. La redondance doit répondre à des scénarios de défaillance crédibles plutôt que d'ajouter simplement des équipements en double.

Définir des Objectifs de Récupération pour l'Ensemble du Service

Les objectifs de temps de récupération, de disponibilité du service et de couverture radio doivent être définis pour chaque projet en fonction du risque opérationnel, de l'architecture réseau et de l'équipement sélectionné. Une récupération rapide de l'anneau de fibre ou une haute disponibilité du serveur ne garantit pas à elle seule qu'un utilisateur de terrain puisse terminer un appel après une panne.

Les tests d'acceptation doivent vérifier le chemin de communication complet, y compris la récupération du réseau, le basculement du serveur, la restauration de la session média, la reconnexion de la passerelle et l'enregistrement du point final. Ces étapes peuvent se récupérer à des vitesses différentes.

La surveillance par battements de cœur peut détecter la perte d'un serveur, d'une passerelle ou d'un chemin réseau. L'intervalle choisi et le seuil de défaillance doivent équilibrer une récupération rapide par rapport aux basculements inutiles causés par de brèves perturbations du réseau.

Les vérifications d'intégrité des messages peuvent détecter les erreurs de transmission, tandis que les mécanismes d'accusé de réception confirment si un point final ou un opérateur a reçu l'événement. Pour les actions manuelles à fort impact, le projet peut également exiger une approbation basée sur les rôles ou une confirmation par un second opérateur autorisé.

Les critères de livraison doivent être définis avec précision. Selon l'application, une livraison réussie peut signifier une acceptation par le serveur, une réception par le point final, une lecture confirmée sur le terrain ou un accusé de réception par un opérateur.

Éliminer les Points de Défaillance Communs

Deux serveurs connectés à un seul commutateur et à un seul circuit d'alimentation n'offrent pas une redondance complète. L'examen du système doit couvrir :

• Disponibilité du serveur et de la base de données

• Chemins du commutateur central et des commutateurs d'accès

• Routes de fibre et points d'entrée des bâtiments

• Capacité de l'ASI et alimentation secourue par générateur

• Contrôleurs radio et connexions de passerelle

• Dépendances WAN, cellulaire privé et satellite

• Services DNS, NTP, d'authentification et de certificats

Les installations distantes peuvent conserver un nœud de communication local ou une route de repli prédéfinie. Si la connexion WAN n'est pas disponible, le personnel local doit toujours pouvoir contacter la salle de contrôle du site et émettre des avertissements essentiels.

Appliquer la Sécurité à Chaque Interface

Les réseaux de communication, de contrôle des processus et d'entreprise doivent être séparés conformément à l'architecture de sécurité du site. Les pare-feu et les passerelles de sécurité industrielle peuvent limiter le trafic aux services de signalisation, de média et de gestion approuvés.

Chaque terminal doit utiliser un compte individuel ou une identité de dispositif. Les rôles d'opérateur, de maintenance et d'administrateur nécessitent des autorisations séparées. L'administration à distance doit passer par des voies d'accès contrôlées plutôt que d'exposer les interfaces Web des dispositifs de terrain directement à Internet.

Le chiffrement peut protéger le trafic de signalisation, de média et de gestion lorsqu'il est pris en charge sur l'ensemble du chemin. Les tests de compatibilité restent essentiels car une incompatibilité de transport, de certificat ou de codec peut interrompre la communication même lorsque les composants individuels fonctionnent correctement.

Les enregistrements critiques peuvent rester sur site ou dans un environnement privé approuvé. La disposition finale doit suivre les exigences de cybersécurité, de classification des données et réglementaires de l'organisation plutôt que d'appliquer le même modèle de stockage à chaque projet.

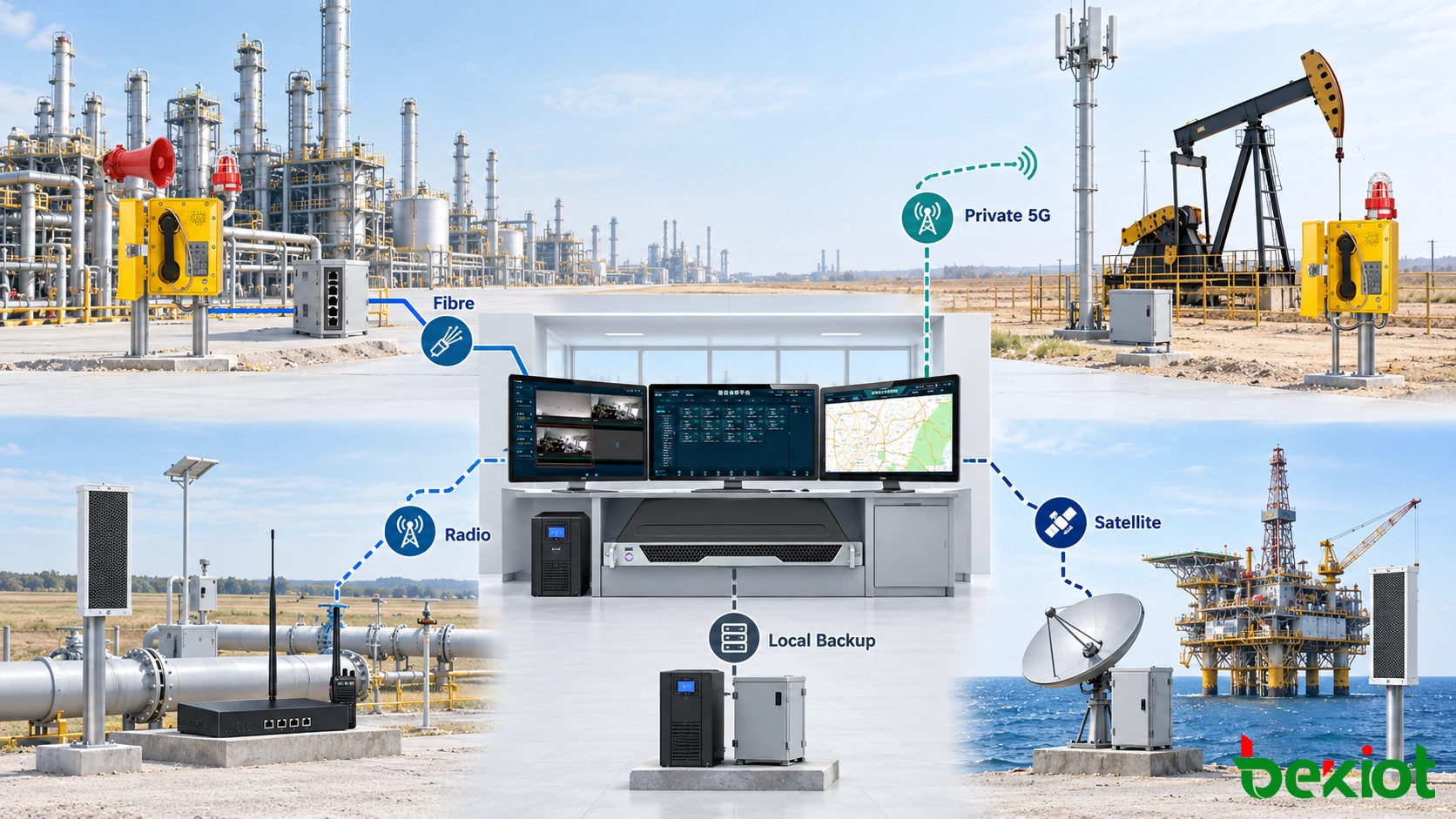

Les liaisons par fibre, cellulaire privé, radio et satellite offrent différentes formes de résilience, tandis que la communication locale préserve le service essentiel lorsqu'une connexion distante est perdue.

Adapter le Déploiement à Chaque Environnement Opérationnel

Champs Pétroliers et Stations de Production Éloignées

Les têtes de puits, les stations de mesure et les installations de collecte peuvent être dispersées sur de vastes zones avec une infrastructure fixe limitée. Les liaisons cellulaires privées ou sans fil industrielles peuvent transporter la voix, la vidéo et les données de terrain, tandis que la radio numérique soutient la communication de groupe pour le personnel mobile.

Les stations distantes peuvent utiliser des CPE industriels pour connecter les dispositifs IP locaux au réseau étendu disponible. Lorsque la couverture terrestre n'est pas fiable, la communication par satellite peut fournir un chemin de secours pour la voix essentielle et le signalement des incidents.

Raffineries et Usines de Traitement

Les raffineries combinent des salles de contrôle, des unités de processus, des parcs de réservoirs, des services publics et des zones de chargement. Les téléphones industriels fixes et les terminaux de sonorisation fournissent des points de communication prévisibles, tandis que les postes radio portatifs soutiennent les opérateurs se déplaçant entre les zones de travail.

L'intégration des alarmes doit respecter les limites de processus et de sécurité de l'usine. Une alarme de pression ou de gaz peut identifier l'unité affectée et notifier la plateforme de communications, mais le message, les destinataires et la portée de la diffusion doivent être définis dans une matrice de réponse approuvée.

Installations Offshore

Les plates-formes offshore nécessitent une communication locale fiable même lorsque leur liaison avec la terre est indisponible. Les fonctions de téléphonie, radio, sonorisation et d'alarme générale sur la plate-forme ne doivent pas dépendre uniquement d'un centre de données distant.

Les liaisons par satellite ou par micro-ondes peuvent connecter la plate-forme aux opérations à terre. Les politiques de bande passante doivent prioriser la voix, les informations d'alarme et la vidéo opérationnelle en cas de congestion. Le trafic non essentiel peut être limité afin que la communication critique reste disponible.

Terminaux de Stockage et Zones de Chargement

Les parcs de réservoirs, les salles de pompes, les quais de chargement de camions et les jetées maritimes nécessitent une communication claire entre les opérateurs de terrain et la salle de contrôle. Les points d'appel fixes sont utiles là où le personnel porte des gants, où les dispositifs mobiles sont restreints ou où le bruit des machines rend les téléphones ordinaires inadaptés.

La sonorisation par zones empêche une instruction de chargement de routine de perturber l'ensemble du terminal. Lors d'une urgence confirmée, l'opérateur peut étendre la cible d'un quai de chargement à la zone de réservoirs environnante, puis à l'ensemble de l'installation si nécessaire.

Pipelines Longue Distance

La communication des pipelines doit soutenir les centres de contrôle, les stations de pompage, les sites de vannes et les équipes d'inspection mobiles. Le SIG peut associer les appels et les alarmes aux marqueurs kilométriques, aux voies d'accès et au personnel proche.

Les équipes de terrain peuvent utiliser le cellulaire privé, le service mobile public, la radio numérique ou les terminaux satellite en fonction de la couverture locale. La plateforme de répartition peut présenter ces ressources via un répertoire opérationnel unique tout en préservant leurs différentes règles de disponibilité, d'accès et de priorité.

Solution Connexe : Système de Communications Convergentes Becke

Mettre en Service la Chaîne de Réponse Complète

La mise en service doit reproduire la façon dont le personnel communique lors des opérations de routine et des urgences. Tester uniquement l'enregistrement SIP, l'intensité du signal radio ou l'état du serveur laisse des lacunes non vérifiées entre les sous-systèmes individuels.

Le plan d'acceptation doit couvrir :

• Appels entre les téléphones de terrain, les salles de contrôle et les destinations externes autorisées

• Sélection de groupe radio, contrôle de la fonction "appuyer pour parler" et connexions téléphone-radio

• Couverture de sonorisation dans des conditions normales et de bruit élevé

• Précision du nom de l'appelant, de la zone d'équipement et de l'emplacement sur la carte

• Mappage de la source d'alarme et sélection de la zone de sonorisation correcte

• Affichage et enregistrement vidéo associés à un incident

• Accusé de réception par l'opérateur, escalade et clôture de l'événement

• Récupération après une panne de serveur, de réseau, de passerelle ou d'alimentation

• Communication locale pendant une interruption WAN ou cellulaire privé

• Restauration de l'identité du dispositif, de la priorité et de l'enregistrement après basculement

La couverture doit être vérifiée dans l'environnement opérationnel réel. Les structures en acier, les réservoirs de stockage, les équipements de processus, les conditions météorologiques et le bruit des machines peuvent produire des résultats significativement différents des calculs sur bureau.

Un test de basculement réussi doit confirmer plus que la récupération du réseau. Les ingénieurs doivent vérifier que les appels de terrain atteignent toujours le bon opérateur, que les groupes radio restent disponibles, que les alarmes conservent leurs données de localisation, que l'enregistrement continue et que les diffusions d'urgence prévalent sur le trafic de routine.

La documentation finale doit enregistrer les identités des dispositifs, les connexions réseau, les ressources radio, les zones de sonorisation, les mappages d'alarmes, les permissions des opérateurs et les routes de sauvegarde. Elle doit également identifier où chaque règle de routage est stockée afin que les modifications futures ne laissent pas de configurations conflictuelles dans les terminaux, les passerelles et les serveurs.

L'efficacité d'une solution de communications pour le pétrole et le gaz dépend de la continuité opérationnelle. Elle doit connecter le bon utilisateur de terrain à la bonne fonction de salle de contrôle, préserver la communication essentielle lorsqu'une partie de l'infrastructure tombe en panne et fournir un enregistrement clair de la façon dont chaque incident a été traité.

FAQ

La Sonorisation d'Urgence Doit-elle Rester Disponible en Cas de Défaillance de la Plateforme Centrale ?

La sonorisation essentielle doit disposer d'une méthode de repli documentée adaptée à l'installation. Selon l'architecture, cela peut impliquer un contrôleur de sonorisation local, un microphone d'urgence, une entrée câblée ou une fonction de diffusion prédéfinie au niveau de la périphérie. Le chemin de repli doit être inclus dans les exercices de routine et les tests d'acceptation.

Comment les Priorités de Communication Doivent-elles être Attribuées lors d'un Incident ?

La priorité doit suivre une matrice de réponse approuvée. Les appels d'urgence, les notifications d'alarme et les messages d'évacuation peuvent prévaloir sur la sonorisation de routine ou les conversations non critiques, tandis que l'accès aux groupes radio critiques reste limité aux opérateurs autorisés. Ces règles doivent être testées dans des conditions de trafic simultané.

Quelle Bande Passante un Site Éloigné Nécessite-t-il ?

La bande passante dépend du nombre d'appels vocaux simultanés, de flux vidéo, de connexions radio et d'applications de données. Le calcul doit inclure le surcoût du protocole, l'utilisation de pointe et une réserve suffisante pour le fonctionnement d'urgence. Le trafic vocal et d'alarme doit être prioritaire lorsque la liaison disponible est limitée.

Quels Enregistrements de Communications Doivent être Conservés ?

Les informations conservées peuvent inclure les journaux d'appels, les actions des opérateurs, les accusés de réception d'alarmes, l'historique de sonorisation, les modifications de configuration et les enregistrements vocaux autorisés. La période de conservation doit suivre la politique de l'entreprise, les obligations contractuelles et les exigences applicables en matière de confidentialité ou réglementaires.

Comment les Entrepreneurs Doivent-ils Obtenir un Accès Temporaire au Système ?

Les entrepreneurs doivent recevoir des comptes individuels à durée limitée, restreints aux sites et fonctions requis pour leur travail. Les identifiants d'administrateur partagés ne doivent pas être utilisés. Les permissions temporaires doivent expirer automatiquement, et leur création, utilisation et suppression doivent rester visibles dans le journal d'audit de sécurité.
