Un haut-parleur colonne SIP à haute puissance peut convenir à une grande zone extérieure, mais sa puissance nominale ne peut pas indiquer à un ingénieur combien de haut-parleurs le site requiert. La réponse dépend de l'endroit où se trouvent les personnes, du niveau de bruit de fond présent et de ce qui se trouve entre le haut-parleur et l'auditeur.

Considérez deux sites de taille similaire. L'un est une voie ouverte de campus avec un faible trafic et des lignes de vue dégagées. L'autre est une cour logistique divisée par des entrepôts, des remorques stationnées et des piles de conteneurs. Bien que leurs surfaces totales soient similaires, le second site nécessitera généralement plus de positions de haut-parleurs car plusieurs objets interrompent le trajet du son.

La planification de la couverture doit donc commencer par les endroits où les annonces doivent être comprises – et non par la superficie totale du site ou la puissance la plus élevée indiquée sur la page du produit.

Délimitez les zones qui ont réellement besoin d'une sonorisation

Le premier dessin doit montrer les zones d'écoute requises plutôt qu'une seule limite autour de l'ensemble de la propriété. Les terrains vides, les zones restreintes et les coins inutilisés n'ont pas nécessairement besoin de la même couverture que les zones de production, les entrées ou les voies d'évacuation.

Sur un site industriel ou logistique, le plan de couverture comprend généralement :

• Les postes de travail extérieurs et les zones de production

• Les quais de chargement et les zones d'attente des véhicules

• Les routes principales et les voies piétonnes

• Les portails, les postes de sécurité et les entrées de bâtiments

• Les cours de stockage et les zones d'équipement

• Les voies d'évacuation et les points de rassemblement

Ces emplacements doivent ensuite être divisés selon leur fonction. Un quai de chargement peut avoir besoin d'instructions routinières pour les véhicules, tandis qu'un point de rassemblement peut ne recevoir que des annonces d'urgence. Les maintenir dans des zones de sonorisation séparées empêche l'envoi de messages quotidiens sur l'ensemble du site.

Les limites physiques comptent également. Un mur d'entrepôt, un réservoir de stockage ou une rangée de conteneurs peuvent diviser une zone administrative en plusieurs zones acoustiques. Au lieu d'essayer de forcer le son autour d'un obstacle, il est généralement préférable d'installer un autre haut-parleur du côté opposé.

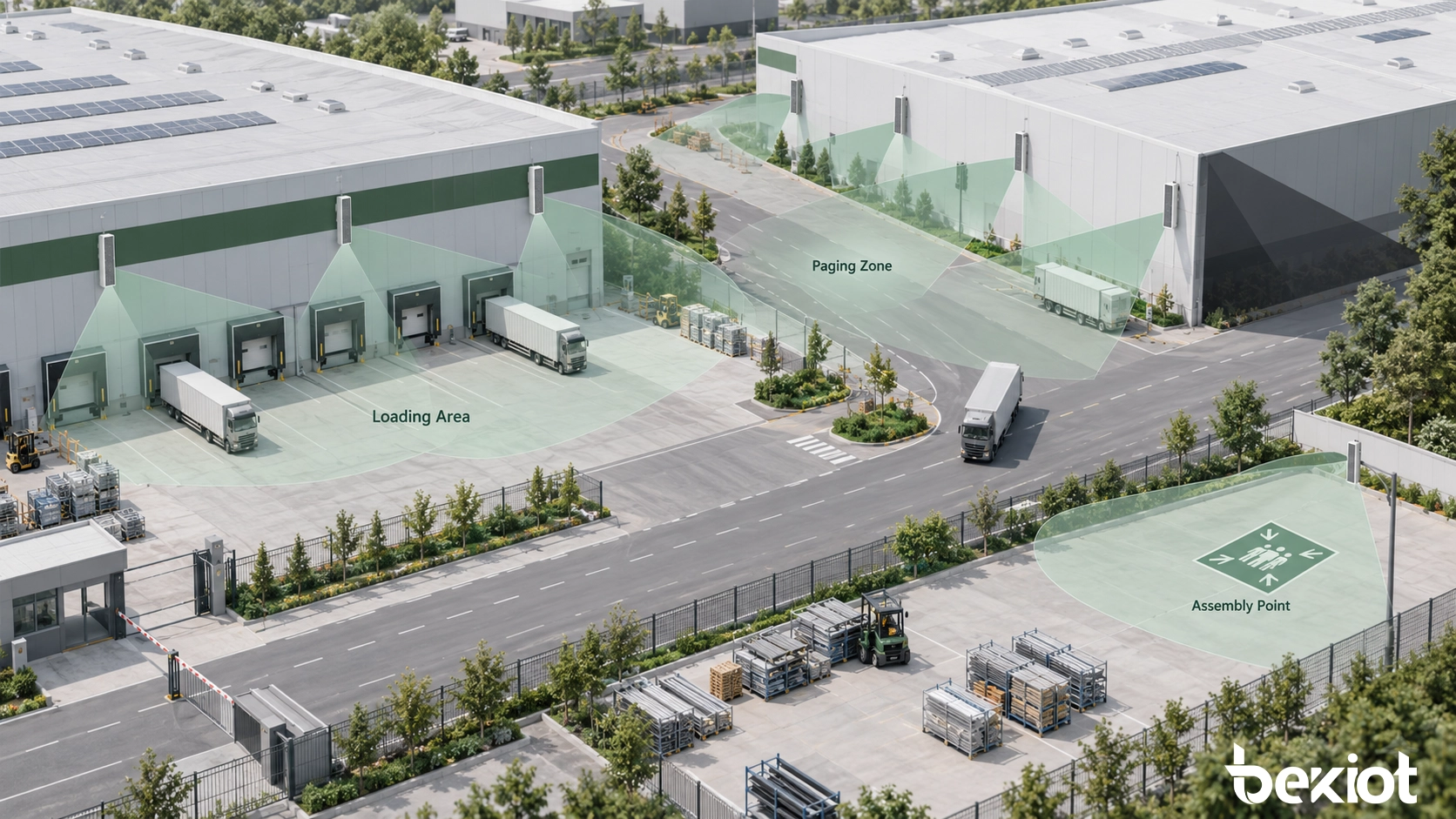

Fig. 1 – Les zones d'écoute requises et les obstacles physiques doivent être marqués avant d'estimer le nombre de haut-parleurs.

Utilisez le bruit et la distance d'écoute pour sélectionner chaque position

La sonorisation extérieure est conçue pour une parole compréhensible. Entendre un son au loin ne suffit pas si les travailleurs ne peuvent pas comprendre l'instruction qui suit.

Le bruit de fond doit être vérifié pendant que le site est en fonctionnement. Des mesures prises avant le début d'une équipe peuvent ne pas représenter les conditions près des machines en marche, des véhicules de chargement, des équipements de ventilation ou des voies d'accès très fréquentées.

La sortie du haut-parleur doit rester clairement au-dessus du niveau de bruit local, avec la marge requise déterminée par l'environnement du projet et la norme applicable. Augmenter trop le volume peut créer un autre problème : les personnes proches du haut-parleur subissent un son excessif tandis que les auditeurs éloignés reçoivent toujours une parole peu claire.

La distance réduit le niveau sonore disponible

Dans un champ libre sans obstacle, la pression acoustique diminue à mesure que l'auditeur s'éloigne du haut-parleur. Doubler la distance peut réduire le niveau sonore d'environ 6 dB. Les surfaces extérieures, les murs, le vent et les structures environnantes peuvent modifier le résultat réel.

Cette relation est utile lors de la planification préliminaire. Elle montre pourquoi un résultat élevé à 10 mètres ne confirme pas une couverture adéquate à 40 ou 50 mètres. La position d'écoute la plus éloignée requise doit être évaluée séparément.

Les obstacles créent des ombres acoustiques

Le son direct peut être affaibli par les bâtiments, les machines, les conteneurs et l'aménagement paysager. Un haut-parleur monté à une extrémité d'un entrepôt peut couvrir la voie ouverte mais ne pas atteindre une position de chargement au coin de la rue.

Les plans du site doivent montrer ces obstacles, mais les plans seuls ne suffisent pas toujours. Les matériaux temporaires, les véhicules stationnés et la végétation saisonnière peuvent modifier la couverture après l'installation. Les sites dont l'agencement change bénéficient d'un espacement plus rapproché des haut-parleurs et d'un regroupement de diffusion flexible.

La parole nécessite plus qu'un volume audible

Les réflexions sur les murs métalliques, les façades de bâtiments et les zones de chargement couvertes peuvent provoquer un chevauchement des mots. Le problème s'aggrave souvent lorsque plusieurs haut-parleurs envoient la même annonce dans la même zone depuis des directions différentes.

Pour la sonorisation vocale, un message clair à un niveau contrôlé est plus utile qu'une sortie maximale. Par conséquent, une parole représentative doit être utilisée lors de la mise en service plutôt que de se fier uniquement aux tonalités d'alarme.

Définissez la hauteur de montage, la direction et l'espacement

Un point de montage approprié maintient le haut-parleur à l'écart des véhicules et des interférences courantes tout en orientant sa couverture principale vers l'auditeur. Les murs de bâtiments, les mâts d'éclairage et les supports spécialement conçus sont des options courantes.

Monter un haut-parleur très haut peut augmenter le trajet sans obstacle, mais peut également envoyer trop de son au-dessus de la zone cible. La hauteur finale et l'angle d'inclinaison vers le bas doivent suivre la dispersion verticale du haut-parleur et la distance par rapport aux auditeurs visés.

Suivez la direction du mouvement

Le long des voies de service, des quais et des voies piétonnes, les haut-parleurs sont généralement plus efficaces lorsqu'ils sont orientés dans une direction cohérente. Cette disposition offre aux personnes une progression plus claire du son à mesure qu'elles se déplacent dans la zone.

L'installation de deux haut-parleurs directement en face l'un de l'autre peut amener l'auditeur à recevoir les mêmes mots à des moments légèrement différents. Lorsqu'une couverture opposée est inévitable, le niveau de sortie, la direction et le chevauchement doivent être vérifiés sur site.

Utilisez des zones plus petites autour des bâtiments

Un seul haut-parleur peut couvrir une section ouverte d'une cour, mais ne peut pas desservir de manière fiable les zones cachées derrière un bâtiment. Des positions séparées près des entrées, des quais de chargement ou des coins offrent des résultats plus prévisibles.

Des zones plus petites améliorent également le contrôle opérationnel. Un répartiteur peut appeler une zone de chargement sans déranger les bureaux, les zones de production voisines ou l'ensemble du site.

Gardez le chevauchement sous contrôle

Une quantité limitée de chevauchement évite les points faibles entre les haut-parleurs adjacents. Un trop grand chevauchement peut rendre la parole difficile à suivre, surtout lorsqu'un haut-parleur est beaucoup plus éloigné de l'auditeur qu'un autre.

La multidiffusion SIP peut aider les haut-parleurs compatibles à démarrer le même flux audio ensemble. Elle n'élimine pas le retard acoustique causé par les différentes distances physiques. L'emplacement doit toujours être vérifié depuis la position de l'auditeur.

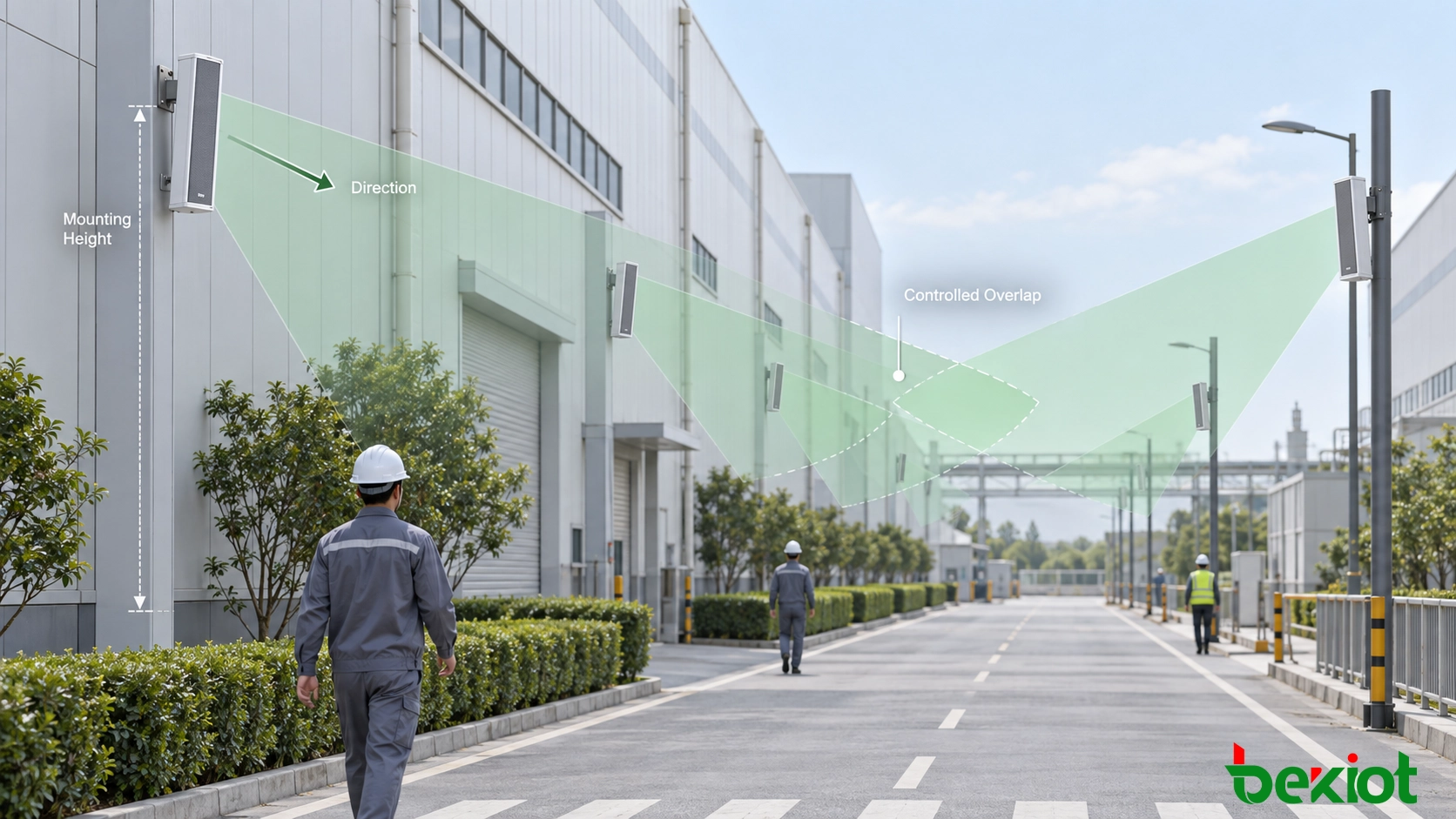

Fig. 2 – La direction des haut-parleurs et un chevauchement contrôlé aident à maintenir une couverture vocale cohérente le long des routes, des cours et des entrées de bâtiments.

Adaptez la puissance du haut-parleur à la tâche de couverture

La puissance de sortie fait partie du choix du haut-parleur. La sensibilité, les données de pression acoustique, la directivité et les conditions d'installation déterminent l'efficacité avec laquelle cette puissance est convertie en une couverture utile.

Les entrées calmes et les courts trajets piétons peuvent être desservis par des modèles de puissance inférieure. Les grandes cours, les zones de transport et les sites industriels avec un bruit continu de machines peuvent nécessiter une puissance plus élevée ou des haut-parleurs plus rapprochés.

Un haut-parleur colonne SIP à haute puissance peut être envisagé pour de vastes zones de sonorisation extérieures où une forte sortie vocale et une construction résistante aux intempéries sont requises. Il ne doit pas se voir attribuer un rayon de couverture fixe sans examiner ses données acoustiques et les conditions de montage proposées.

Un haut-parleur haute puissance peut sembler réduire la quantité d'équipement, mais il peut créer un résultat inégal : un volume excessif près de l'unité et une parole faible à l'extrémité éloignée de la zone. Plusieurs haut-parleurs bien positionnés fonctionnant en dessous de leur puissance maximale offrent souvent un niveau d'écoute plus cohérent.

La sélection de la puissance doit être révisée en fonction de :

• La position d'écoute la plus éloignée requise

• Les niveaux de bruit de fond normaux et de pointe

• La sensibilité du haut-parleur et la couverture directionnelle

• La hauteur et l'angle de montage

• Les bâtiments et équipements sur le trajet du son

• Si la zone transporte des messages routiniers ou d'urgence

Produits associés : Haut-parleurs SIP de Becke Telcom

Estimez la quantité avec une disposition basée sur le site

La quantité de haut-parleurs peut être estimée après avoir marqué les zones d'écoute, les obstacles et les points de montage disponibles. Le processus de planification de base peut se résumer en cinq étapes :

1. Marquez les zones d'écoute requises sur le plan le plus récent du site.

2. Enregistrez les niveaux de bruit représentatifs et les obstacles importants.

3. Sélectionnez des positions de montage pratiques et orientez chaque haut-parleur vers sa zone.

4. Vérifiez la couverture estimée par rapport aux données acoustiques du haut-parleur.

5. Installez une unité représentative et ajustez la disposition après des tests sur le terrain.

Exemple : Planification des haut-parleurs le long d'une voie de service industrielle

Considérez un projet illustratif avec une voie de service de 240 mètres courant entre deux bâtiments d'ateliers. Les travailleurs utilisent trois entrées le long de la voie, et le bruit des véhicules augmente près d'une zone de chargement à l'extrémité est.

Installer un seul haut-parleur au centre créerait une longue distance d'écoute dans les deux sens. Les bâtiments bloqueraient également le son pour qu'il n'atteigne pas deux entrées en retrait.

Une disposition préliminaire plus pratique pourrait utiliser plusieurs positions directionnelles :

Cela donne une estimation initiale de quatre positions de haut-parleurs. Ce n'est pas une règle d'espacement universelle. Lors des tests, une position peut être déplacée, son angle modifié ou une unité supplémentaire installée si le bruit des véhicules empêche une parole claire aux quais de chargement.

Cet exemple montre également pourquoi il n'est pas fiable de diviser la surface totale par un nombre fixe de mètres carrés. La forme du site et les obstacles déterminent la disposition avant que le nombre final de haut-parleurs ne soit arrêté.

Confirmez la disponibilité du réseau et de l'alimentation

Chaque position proposée doit disposer d'un chemin réseau et d'alimentation adéquat. La conception doit confirmer la distance Ethernet, la disponibilité des ports du commutateur, l'attribution VLAN, l'enregistrement SIP et le support de la multidiffusion lorsque la diffusion de groupe est requise.

Si PoE est utilisé, le commutateur doit fournir la puissance nécessaire à tous les points de terminaison connectés. Les modèles de puissance supérieure peuvent nécessiter une alimentation locale ou une autre disposition d'alimentation spécifiée par le fabricant.

Les installations extérieures nécessitent également des entrées de câbles étanches, des boîtes de jonction appropriées, une mise à la terre et une protection contre les surtensions. Un haut-parleur résistant aux intempéries ne protège pas un connecteur exposé ni une alimentation inadaptée.

Testez la couverture installée dans des conditions de travail

La quantité finale est confirmée sur le site. Les tests doivent avoir lieu pendant que les machines, les systèmes de ventilation et le trafic normal sont en fonctionnement. Un test silencieux avant le début de la production peut masquer une couverture faible.

L'ingénieur doit écouter au centre et aux limites de chaque zone, ainsi que derrière les bâtiments et autres obstacles identifiés. Une attention particulière doit être accordée aux voies d'évacuation, aux zones de chargement et aux positions les plus éloignées d'un haut-parleur.

Le test de réception doit vérifier :

• Si les instructions parlées sont compréhensibles dans toute la zone

• Si un bâtiment ou un équipement crée une zone faible

• Si les haut-parleurs adjacents produisent un son retardé perturbateur

• Si le volume change brusquement entre les positions proches et éloignées

• Si chaque haut-parleur appartient au bon groupe SIP ou multidiffusion

• Si l'audio d'urgence remplace correctement les annonces routinières

Si un emplacement échoue au test, augmenter le volume ne doit pas être la réponse automatique. Vérifiez d'abord la direction du haut-parleur, l'angle de montage, les obstacles et le chevauchement avec les unités adjacentes. Repositionner un haut-parleur peut améliorer la clarté sans rendre toute la zone plus bruyante.

Le dessin final doit enregistrer l'emplacement, la hauteur, la direction, l'adresse réseau et le groupe de sonorisation de chaque haut-parleur. Il devient alors la référence pour la maintenance et pour les futures modifications des bâtiments, des agencements de stockage ou des voies de circulation.

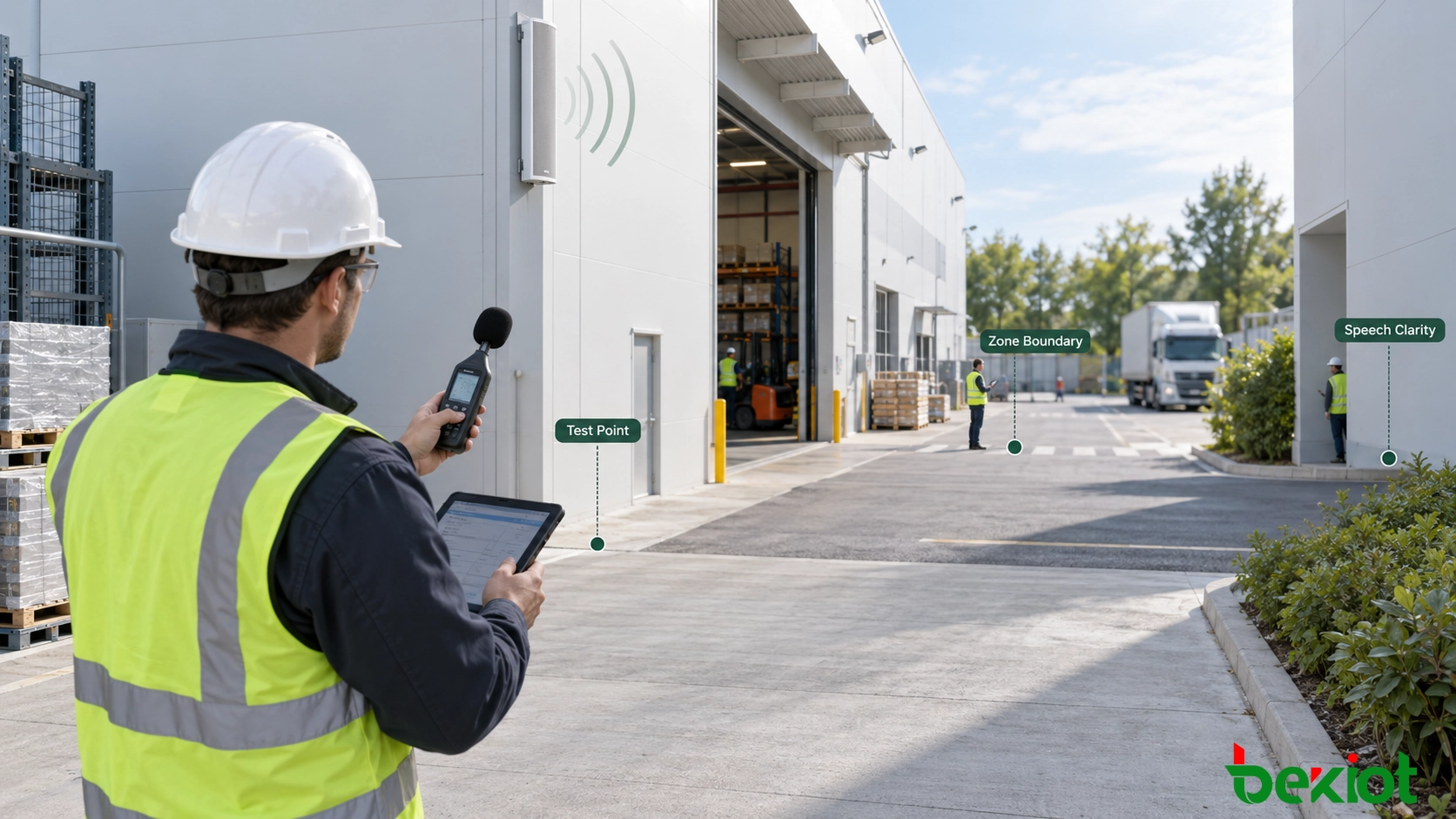

Fig. 3 – La clarté de la voix doit être vérifiée aux limites des zones et derrière les obstacles pendant que le site fonctionne normalement.

Le nombre de haut-parleurs colonne SIP requis pour un site extérieur est déterminé par la disposition de la couverture, et non par une seule puissance nominale ou une formule de surface. Marquez les zones d'écoute, identifiez le bruit et les obstacles, choisissez des positions de montage directionnelles, puis vérifiez le résultat sur le site.

Ce processus peut aboutir à un nombre de haut-parleurs plus élevé qu'une simple estimation de surface, mais il évite également un volume excessif, des annonces manquées et des modifications coûteuses après l'installation.

FAQ

Quelle distance un haut-parleur colonne SIP peut-il être entendu en extérieur ?

La distance utile dépend de la sortie acoustique, de la sensibilité du haut-parleur, de la direction, de la hauteur d'installation, du bruit de fond et des obstacles physiques. La planification du projet doit utiliser la distance à laquelle la parole reste compréhensible, plutôt que le point le plus éloigné où un son peut être détecté.

Un seul haut-parleur colonne SIP à haute puissance peut-il couvrir toute une cour extérieure ?

Il peut couvrir une grande zone ouverte, mais les bâtiments, les machines, les conteneurs et les niveaux de bruit élevés peuvent créer des points faibles. Un plan de couverture et un test vocal sur site sont nécessaires avant qu'un seul haut-parleur puisse être accepté comme suffisant.

À quelle hauteur un haut-parleur colonne SIP extérieur doit-il être installé ?

Il doit être suffisamment haut pour éviter les véhicules, les interférences et les accès non autorisés tout en restant orienté vers les auditeurs. La hauteur finale dépend de la dispersion verticale du haut-parleur, de la distance de couverture et de la structure de montage disponible.

Comment le nombre final de haut-parleurs colonne SIP est-il confirmé ?

Commencez par une disposition estimée basée sur le bruit, la distance, les obstacles et les données acoustiques. La quantité est finalisée après que des haut-parleurs représentatifs ont été testés dans des conditions normales de fonctionnement du site.
