La communication par courant porteur en ligne, souvent abrégée en CPL ou PLC, transmet des données sur les lignes électriques. Au lieu d’ajouter un câble de communication pour chaque appareil, elle fait circuler des signaux sélectionnés sur un câblage qui transporte déjà l’énergie. Cette approche est utile dans les logements, bâtiments, usines, réseaux d’énergie, compteurs intelligents, éclairage public, systèmes de gestion énergétique et réseaux d’automatisation.

Le principe est simple : l’énergie et les données peuvent partager le même conducteur si elles occupent des plages de fréquence différentes et si le couplage, le filtrage, la modulation et le traitement du signal les séparent correctement. En pratique, la fiabilité dépend de l’environnement électrique, de la qualité du câblage, du bruit, de la distance, du type de couplage, de la bande de fréquence, des limites réglementaires et des appareils raccordés.

Utiliser le câblage électrique comme chemin de données

Le câblage électrique a d’abord été conçu pour distribuer de la puissance, pas pour transporter des données. Il se distingue donc d’Ethernet, de la fibre, du coaxial ou d’un bus de contrôle dédié. La ligne peut être bruyante, ramifiée, irrégulière et influencée par les charges ; un réfrigérateur, un variateur, un chargeur, un gradateur, un onduleur ou une alimentation à découpage peut modifier les conditions du signal.

Pour communiquer, un système CPL injecte une porteuse contrôlée sur la ligne électrique. Le récepteur écoute cette porteuse, la sépare de l’onde de puissance, démodule les données et corrige les erreurs lorsque c’est possible. Selon la conception, le débit peut être faible mais robuste pour des commandes, ou plus élevé pour un réseau haut débit à l’intérieur d’un bâtiment.

C’est pourquoi on distingue souvent le CPL à bande étroite et le CPL haut débit. La bande étroite privilégie la portée, le faible débit et la tolérance aux environnements industriels ou de distribution. Le haut débit vise des vitesses plus élevées sur des distances plus courtes, par exemple pour le réseau domestique ou la connectivité interne d’un bâtiment.

Flux principal du signal

Couplage à la ligne électrique

La première étape consiste à coupler le signal de communication au conducteur électrique. Le circuit de couplage injecte les données tout en protégeant l’électronique contre la tension dangereuse du secteur. Il peut comprendre condensateurs, transformateurs, filtres, isolation, protection contre les surtensions et adaptation d’impédance.

Un bon couplage est indispensable, car l’appareil doit émettre et recevoir sans compromettre la sécurité électrique. Dans les réseaux d’énergie ou les installations industrielles, il peut aussi devoir résister aux surtensions, aux commutations de charge, aux différences de terre et aux conditions difficiles.

Modulation et codage

Les modems CPL utilisent la modulation pour coder l’information numérique sur une porteuse. Selon la bande et l’application, les systèmes peuvent employer l’OFDM, l’étalement de spectre, FSK, PSK ou d’autres schémas.

Comme les lignes électriques présentent du bruit et une impédance variable, les systèmes ajoutent souvent correction d’erreurs, entrelacement, modulation adaptative et répétition automatique. Ces mécanismes améliorent la communication lorsque le canal devient instable.

Transmission dans le réseau de câblage

Après modulation, le signal parcourt la ligne électrique. Il peut traverser circuits dérivés, tableaux, transformateurs, connecteurs, disjoncteurs, compteurs ou unités de couplage. Chacun de ces éléments peut atténuer, réfléchir, déformer ou bloquer une partie du signal.

Dans une maison simple, le trajet peut être court et facile à gérer. Dans un réseau de distribution, il peut être long et influencé par les transformateurs, les changements de charge et les conditions extérieures.

Réception et traitement des erreurs

Le récepteur extrait le signal de communication du câblage et le reconvertit en données numériques. Il doit distinguer les données utiles de la fréquence secteur, des harmoniques, des transitoires et des interférences produites par d’autres équipements.

En cas d’erreur, le système peut utiliser la retransmission, la correction d’erreurs directe, l’estimation du canal ou l’adaptation du débit. Le but n’est pas toujours la vitesse maximale ; dans de nombreuses applications de réseau intelligent et de contrôle, la livraison stable compte davantage que le débit.

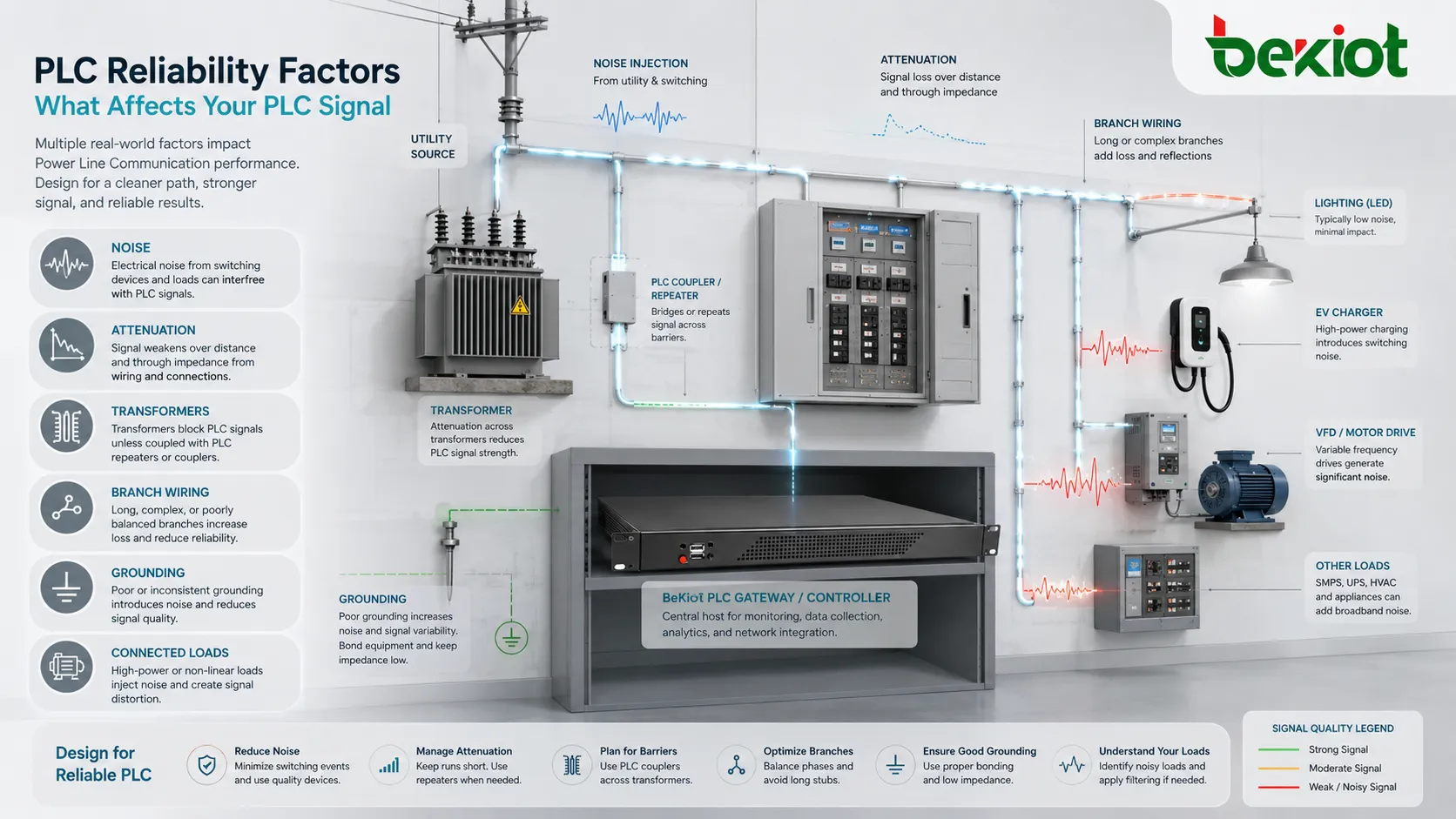

La fiabilité dépend de l’environnement électrique

La fiabilité du CPL est fortement influencée par le réseau électrique lui-même. Contrairement à un câble de communication dédié, une ligne d’alimentation change au cours de la journée lorsque les charges s’allument ou s’arrêtent. Le canal peut être propre à un moment et bruyant l’heure suivante, d’où l’importance des essais avant un usage critique.

Les difficultés courantes sont le bruit impulsionnel, le bruit conduit continu, l’atténuation élevée, la séparation des phases, le blocage par transformateur, une mauvaise terre, les longs dérivations, le câblage ancien, les bornes desserrées et l’électronique de puissance. Elles peuvent réduire la vitesse, augmenter la latence ou provoquer des pannes intermittentes.

Les déploiements fiables combinent modulation robuste, bon couplage, choix correct de fréquence, répéteurs ou maillage, filtrage, protection contre les surtensions et essais sur site. Pour les systèmes critiques, le CPL doit aussi être comparé à la fibre, Ethernet, au maillage sans fil, au cellulaire ou à un câble de contrôle dédié.

Approches bande étroite et haut débit

Systèmes à bande étroite

Le CPL à bande étroite fonctionne à des fréquences plus basses et sert souvent au comptage, aux réseaux d’énergie, à l’éclairage public, au contrôle de bâtiments et à la surveillance industrielle. Il offre généralement moins de débit, mais une meilleure portée et une meilleure pénétration dans des réseaux électriques difficiles.

Il convient aux petits paquets, états, relevés de compteur, commandes, messages de défaut et données périodiques de surveillance. La priorité est la couverture et la stabilité plutôt que le transfert rapide.

Systèmes haut débit

Le CPL haut débit utilise des fréquences plus élevées et des canaux plus larges pour offrir plus de débit. Il est utilisé pour les réseaux domestiques, la distribution multimédia, le haut débit sur ligne électrique et la connectivité de bâtiment lorsque le câblage réseau est difficile à installer.

Cette solution est pratique, mais elle dépend de la qualité du câblage, de la distance, des sources de bruit, du couplage entre phases et du nombre d’appareils partageant le réseau. Le débit réel peut être très inférieur au maximum théorique.

Communication hybride

Certains systèmes combinent le CPL avec le sans-fil, Ethernet, le cellulaire, le maillage RF ou la fibre. Une architecture hybride améliore la couverture et la résilience ; si une zone est défavorable sur la ligne électrique, une autre voie peut transporter les données.

Cette approche est utile dans les réseaux intelligents, campus, sites industriels et bâtiments, où un seul média de communication n’est pas performant partout.

Normes courantes et familles technologiques

Avantages au déploiement

Réduction du nouveau câblage

Le principal avantage pratique est l’utilisation du câblage électrique existant. Dans les bâtiments anciens, réseaux enterrés, systèmes d’éclairage public et espaces finis, tirer un nouveau câble peut être coûteux, perturbant ou impossible.

Le CPL réduit l’installation lorsque le chemin électrique existant est adapté. C’est particulièrement utile lorsque les appareils ont déjà besoin d’alimentation et se trouvent le long de la même infrastructure.

Large couverture physique

Le câblage électrique atteint de nombreux lieux sans câblage de communication. Compteurs, lampadaires, armoires électriques, stations de pompage, locaux techniques et prises domestiques sont déjà reliés au réseau de puissance.

Le CPL peut donc connecter des appareils distribués sans créer une arrivée de communication séparée à chaque point.

Adapté au contrôle à faible volume de données

Beaucoup de tâches d’automatisation n’exigent pas une grande bande passante. Un relevé, une commande de relais, un état d’éclairage, une valeur d’énergie, une entrée d’alarme ou un état de santé d’appareil ne demande que de petits paquets.

Pour ces usages, un lien CPL robuste à faible débit peut être plus pratique qu’un système rapide difficile à stabiliser sur des lignes longues ou bruyantes.

Bon choix pour les réseaux électriques et le comptage

Les exploitants électriques disposent déjà du réseau de puissance. Le CPL permet aux données de suivre une partie de cette infrastructure, ce qui facilite le comptage, la surveillance de distribution, le contrôle de charge et l’automatisation du réseau.

La planification reste nécessaire, car transformateurs, longues alimentations, variations d’impédance et sources de bruit peuvent limiter la couverture.

Connectivité favorable aux projets de rénovation

Le CPL est intéressant en rénovation lorsque l’ouverture de murs, les tranchées ou les conduits supplémentaires sont difficiles. Il offre une option de communication pour bâtiments, campus, éclairage public et systèmes électriques anciens.

La réussite dépend des essais. Le câblage existant peut contenir de vieux raccords, des phases mélangées, des dispositifs de protection ou des sources de bruit qui réduisent les performances.

Limites à ne pas négliger

Bruit provenant des charges électriques

Les lignes électriques alimentent de nombreux appareils générateurs de bruit : alimentations à découpage, gradateurs, moteurs, onduleurs, chargeurs, postes de soudage et variateurs de fréquence peuvent perturber les signaux CPL.

Des filtres, un meilleur placement, l’isolation des sources de bruit et une modulation robuste aident, mais certains environnements restent difficiles.

Chemins de câblage imprévisibles

Le câblage électrique ne suit pas toujours un trajet point à point propre. Dérivations, tableaux, phases, transformateurs, disjoncteurs et circuits partagés créent des chemins de signal imprévisibles.

Deux prises proches physiquement n’ont donc pas forcément le meilleur chemin de communication, tandis que deux appareils éloignés peuvent bien communiquer si le trajet électrique est favorable.

Garanties de performance limitées

La performance CPL varie selon l’heure, la charge, la bande de fréquence et la qualité d’installation. Un essai concluant à la mise en service peut être remis en cause par de nouveaux équipements raccordés.

Pour une communication critique, il faut prévoir supervision et voies de secours.

Contraintes réglementaires et CEM

Les signaux CPL doivent coexister avec les systèmes électriques et radio. Les limites d’émission, restrictions de fréquences et exigences CEM influencent la puissance d’émission, le choix du canal et la certification.

Les produits doivent être choisis selon le marché et les règles applicables. L’installation doit aussi considérer les risques d’interférence avec les services radio ou les équipements sensibles.

Le CPL est le plus fiable lorsqu’il est traité comme un système de communication utilisant les lignes d’alimentation, et non comme un simple raccourci sans câble.

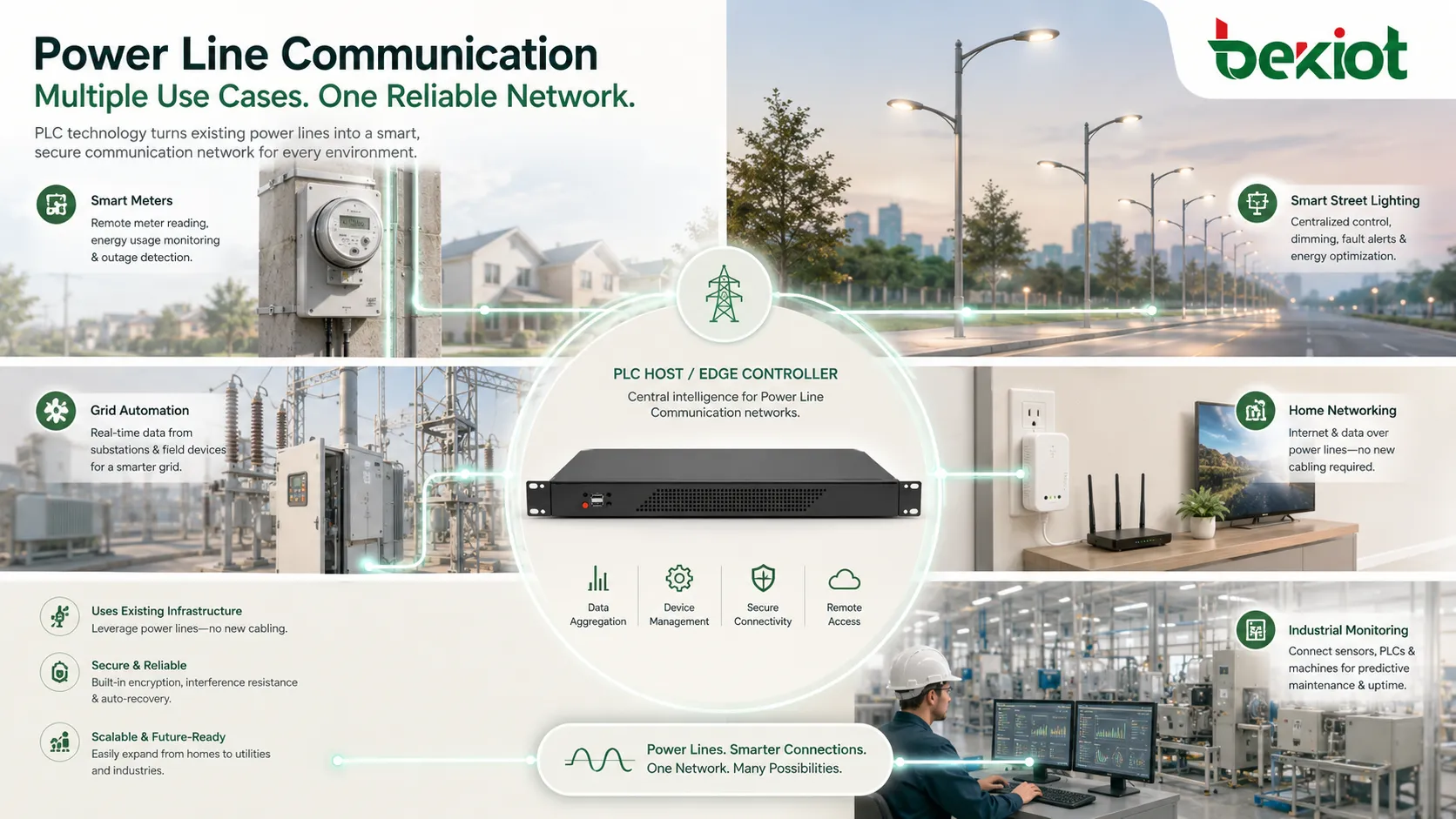

Domaines d’utilisation courants

Comptage intelligent

Les compteurs intelligents utilisent le CPL pour transmettre consommation, états, événements de fraude et commandes sur le réseau de distribution. Cela réduit le besoin d’un câble de communication séparé à chaque compteur.

Le comptage privilégie généralement une communication stable à faible débit, la couverture et la gestion plutôt qu’une forte bande passante.

Automatisation du réseau électrique

Les exploitants peuvent utiliser le CPL pour surveiller les départs, signaler les défauts, contrôler les charges, automatiser la distribution et effectuer des manœuvres à distance. La technologie relie les équipements de terrain aux systèmes de contrôle lorsque l’infrastructure électrique existe déjà.

La fiabilité doit être planifiée, car les conditions du réseau changent avec la charge, les manœuvres, la météo et la topologie.

Commande de l’éclairage public

Les réseaux d’éclairage public conviennent souvent au CPL, car les luminaires sont déjà raccordés par des circuits électriques. Le CPL peut gérer gradation, états, défauts, horaires et suivi énergétique.

Pour les grands réseaux extérieurs, la segmentation, les passerelles d’armoire et la protection contre les surtensions sont importantes.

Réseaux domestiques et de bâtiments

Les adaptateurs CPL prolongent la connectivité réseau par les prises existantes. Ils sont utiles lorsque le Wi-Fi est faible ou que l’installation d’Ethernet n’est pas pratique.

La performance dépend de l’âge du câblage, du schéma électrique, de la distance, du type de prise, des parasurtenseurs, multiprises et appareils ménagers. Les prises murales directes fonctionnent souvent mieux que les multiprises filtrées.

Surveillance industrielle

Certains systèmes industriels utilisent le CPL pour la surveillance d’équipements, la collecte d’énergie, les capteurs distants, le contrôle bas débit ou les appareils de terrain. Il est utile lorsque l’alimentation atteint l’équipement mais pas le câble de données.

L’usage industriel exige une conception CEM soignée, car moteurs, variateurs, relais et charges fortes génèrent un bruit conduit sévère.

Automatisation des bâtiments

L’éclairage, le CVC, la gestion énergétique, les systèmes d’occupation et les tableaux électriques peuvent utiliser le CPL lorsqu’aucun bus dédié n’est disponible. Il peut faciliter la rénovation sans recâblage majeur.

Les systèmes de bâtiment doivent être testés par zone, car tableaux, phases, transformateurs et bruit électrique influencent la couverture.

Liste de conception pour de meilleurs résultats

Commencez par définir l’application. Un réseau de compteurs, un adaptateur Internet domestique, un lien de capteur industriel et une commande d’éclairage ont des besoins très différents en débit, distance, latence et fiabilité.

Analysez l’environnement électrique : âge du câblage, phases, transformateurs, tableaux, terre, sources de bruit, protections et charges. Cela aide à prévoir les zones fortes ou faibles.

Choisissez la bonne technologie. La bande étroite convient souvent aux longues portées et faibles débits, tandis que le haut débit convient mieux à la communication rapide dans les bâtiments. Ne choisissez pas seulement selon le débit théorique.

Planifiez passerelles et répéteurs. Les grandes installations peuvent nécessiter concentrateurs, répéteurs, routage maillé, coupleurs de phase ou passerelles de segment.

Testez en conditions réelles, lorsque les moteurs tournent, les lampes commutent, les chargeurs fonctionnent, les onduleurs travaillent et les charges varient. Un essai au calme ne révèle pas toujours les interférences quotidiennes.

Sécurité et protection des données

Parce que le CPL utilise une infrastructure électrique partagée, la sécurité doit être prévue dès le départ. Les appareils doivent prendre en charge authentification, chiffrement, contrôle d’accès, mise en service sécurisée et protection contre les connexions non autorisées.

Dans les réseaux d’énergie et bâtiments, la gestion d’identité des appareils est essentielle. Un appareil malveillant ou mal configuré ne doit pas rejoindre le réseau ni envoyer de commandes. Les mises à jour et les clés doivent être planifiées.

En réseau domestique, les utilisateurs doivent activer le chiffrement ou l’appairage fournis. Cela réduit le risque d’accès involontaire par des chemins de câblage proches, des circuits partagés ou des immeubles collectifs.

Problèmes fréquents et dépannage

Faible débit de données

Un faible débit peut provenir de la distance, du bruit, de prises de mauvaise qualité, de phases séparées, d’un vieux câblage, de parasurtenseurs ou de trop nombreuses dérivations. Déplacer l’appareil ou ajouter un répéteur peut aider.

Coupures de connexion à certains moments

Si la communication échoue seulement quand certains équipements fonctionnent, le bruit peut venir de moteurs, chargeurs, gradateurs, soudage, onduleurs ou alimentations à découpage. Le motif temporel aide à localiser la source.

Les appareils ne s’appairent pas

Un échec d’appairage peut venir de technologies différentes, de normes incompatibles, d’un chiffrement mal assorti, d’un mauvais chemin de signal ou de multiprises filtrées.

Fonctionne dans une pièce mais pas dans une autre

Les deux emplacements peuvent être sur des phases différentes, séparés par un tableau, affectés par des disjoncteurs ou reliés par un long trajet. Un coupleur de phase ou une autre position de passerelle peut être nécessaire.

Interférences avec d’autres équipements

Dans de rares cas, des appareils CPL non conformes ou mal installés peuvent perturber la radio ou l’électronique sensible. Utilisez du matériel conforme, des filtres adaptés et de bonnes pratiques d’installation.

Maintenance et fiabilité à long terme

Les réseaux CPL doivent être suivis dans le temps. La qualité peut changer lorsque des charges sont ajoutées, des tableaux modifiés, des câbles vieillissent, des protections tombent en panne ou de nouveaux équipements introduisent du bruit.

Dans les systèmes d’énergie et industriels, la maintenance doit examiner qualité de lien, pertes de paquets, répétitions, équipements hors ligne et journaux de passerelle. Une dégradation soudaine peut signaler une nouvelle source de bruit ou un problème de câblage.

Dans les bâtiments et maisons, évitez de déplacer les adaptateurs vers des multiprises filtrées, prises surchargées ou circuits instables. Si la performance change après l’ajout d’un appareil, chargeur ou gradateur, il faut l’inclure dans le diagnostic.

FAQ

Le CPL peut-il fonctionner entre différentes phases électriques ?

Parfois, mais les performances peuvent diminuer. Certaines installations exigent des coupleurs de phase, répéteurs ou passerelles pour améliorer la communication entre phases.

Le CPL remplace-t-il Ethernet ou la fibre ?

Pas généralement. Le CPL est utile lorsque le câblage électrique existant est pratique, mais Ethernet et fibre sont souvent plus prévisibles pour les réseaux à haut débit ou critiques.

Les parasurtenseurs peuvent-ils réduire les performances ?

Oui. Certains parasurtenseurs et multiprises filtrées atténuent les signaux CPL. Les prises murales directes ou adaptateurs traversants compatibles fonctionnent souvent mieux.

Le CPL est-il assez sûr pour les services publics ou les bâtiments ?

Il peut l’être avec authentification, chiffrement, gestion des clés, provisionnement et contrôles d’accès appropriés. La sécurité dépend de la mise en œuvre et de la configuration, pas seulement du support physique.

Que faut-il tester avant le déploiement ?

Testez la couverture, le débit, la perte de paquets, la latence, le passage entre phases, le bruit en charge normale, l’emplacement des passerelles, les réglages de sécurité et le comportement lors de commutations ou démarrages d’équipement.
