De nombreux bâtiments, campus, usines, centres de commandement et projets de villes intelligentes disposent déjà de systèmes de vidéosurveillance. Ils peuvent inclure des caméras, des NVR, des plateformes VMS, des périphériques de stockage, des écrans de surveillance et des fonctions d'affichage sur mur d'images. D'un point de vue sécuritaire quotidien, ces systèmes peuvent déjà prendre en charge la visualisation en direct, l'enregistrement, la lecture et la gestion de base de la surveillance. Cela soulève souvent une question pratique : si la vidéosurveillance est déjà disponible, pourquoi le projet a-t-il encore besoin d'une passerelle vidéo ?

La réponse est qu'un système de surveillance est généralement conçu pour résoudre des problèmes de surveillance et d'enregistrement, tandis qu'un projet d'intégration intelligente a besoin que la vidéo devienne des données utilisables pour d'autres plateformes. Lorsque les flux vidéo doivent être connectés à des systèmes de commandement, des plateformes d'urgence, des systèmes de répartition, des plateformes de communication, des applications web, des clients mobiles ou des plateformes de gestion multisites, une passerelle vidéo devient le pont entre les ressources de surveillance isolées et les flux de travail numériques plus larges.

Les systèmes de surveillance existants sont souvent fermés autour de leurs propres tâches

Un système de vidéosurveillance traditionnel est généralement construit autour de caméras, d'enregistreurs, de stockage, de prévisualisation en direct, de lecture et d'affichage sur mur d'images. Son objectif principal est d'aider les équipes de sécurité à visualiser les zones importantes, à enregistrer des preuves et à récupérer des images en cas de besoin. À cette fin, le système peut très bien fonctionner sans passerelle supplémentaire.

Cependant, les projets d'intégration intelligente ont des exigences différentes. Un projet peut avoir besoin d'ouvrir un flux de caméra dans un tableau de bord web, d'afficher une vidéo en direct sur un écran de commandement d'urgence, d'envoyer une vidéo vers une application mobile, de connecter des caméras à une plateforme de communication ou de lier la vidéo à des alarmes, au contrôle d'accès, à l'interphone, à la radiodiffusion et aux flux de travail de répartition.

Dans ces situations, la plateforme de surveillance n'est plus seulement un outil de surveillance. Elle devient un fournisseur de ressources vidéo pour d'autres systèmes métier. Si le système d'origine ne peut pas fournir le format de flux, la méthode d'accès, le codec ou la structure de mise en réseau requis, une passerelle vidéo est nécessaire pour réaliser l'intégration.

La conversion de protocole rend la vidéo plus facile à utiliser

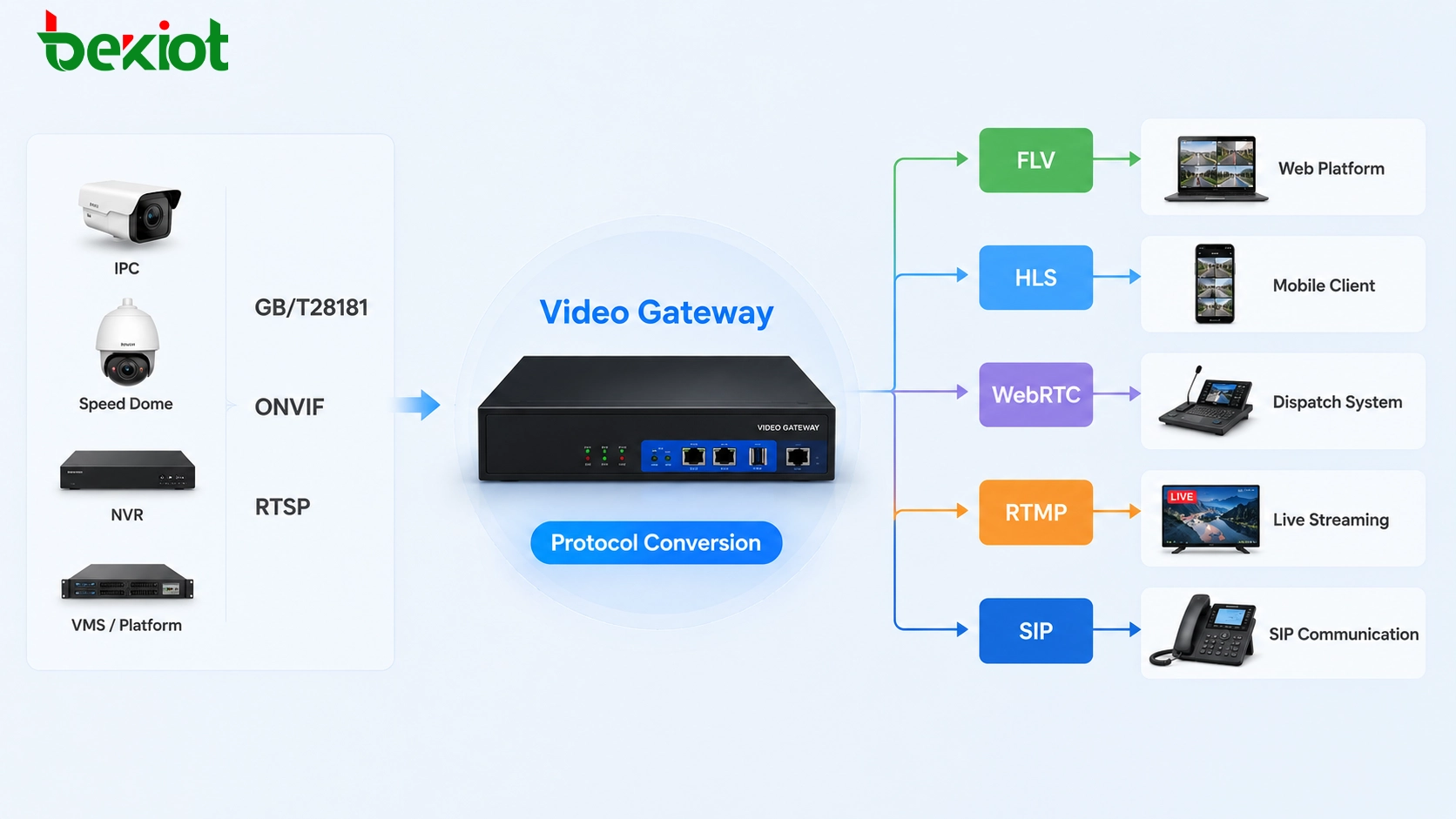

De nombreux systèmes de vidéosurveillance prennent en charge des protocoles industriels courants tels que GB/T28181, ONVIF et RTSP. Ces protocoles sont utiles pour l'accès aux caméras, la découverte de périphériques, la connexion de plateformes et la récupération de flux vidéo. Ils sont largement utilisés dans les environnements de surveillance, en particulier lorsque les caméras, les enregistreurs et les plateformes VMS doivent communiquer entre eux.

Mais les développeurs d'applications et les plateformes de projets intelligents ont souvent besoin de formats de sortie différents. Par exemple, un projet basé sur le web peut avoir besoin de FLV, HLS ou WebRTC pour la lecture dans le navigateur. Un flux de travail de diffusion en direct peut avoir besoin de RTMP. Un système de communication ou de répartition peut nécessiter un accès vidéo basé sur SIP. Certaines plateformes peuvent encore avoir besoin d'une sortie RTSP pour une intégration secondaire.

Une passerelle vidéo peut recevoir des flux vidéo de caméras, de NVR ou de plateformes de surveillance, puis les encapsuler ou les convertir dans le format requis par l'application de couche supérieure. Cela réduit la difficulté de développement et évite de reconstruire le système de surveillance à partir de zéro.

Pour la livraison du projet, cela est particulièrement important. Sans passerelle, les développeurs peuvent avoir besoin de gérer les différences de périphériques, l'extraction de flux, l'adaptation de protocole, la compatibilité de lecture dans le navigateur et les problèmes de format vidéo un par un. Avec une couche de passerelle, la source vidéo peut être standardisée avant d'être fournie à la plateforme métier.

L'accès multisite a besoin d'une couche unifiée

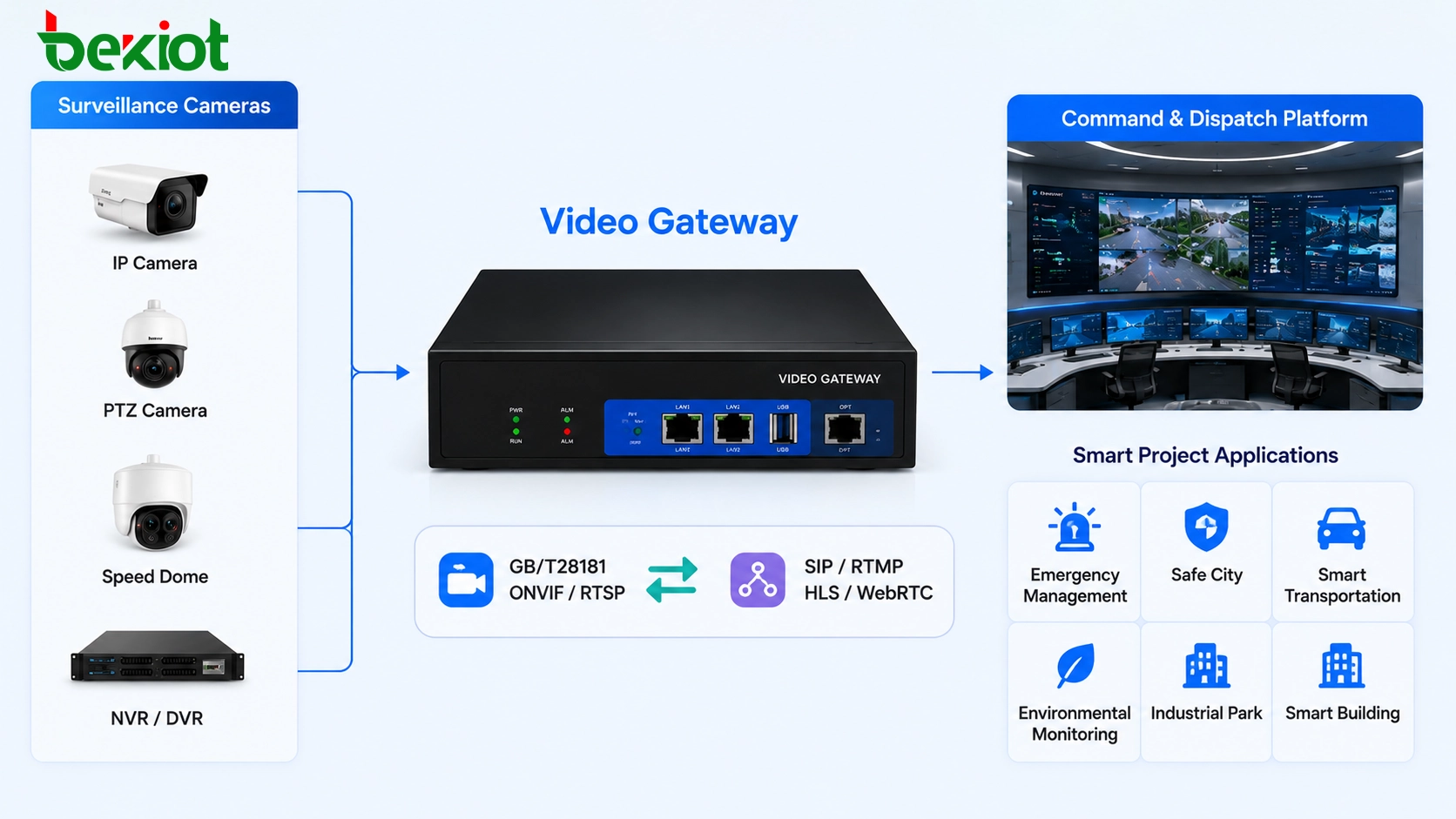

Une autre utilisation importante d'une passerelle vidéo est la mise en réseau vidéo. Dans de nombreux projets, les systèmes de vidéosurveillance ne sont pas déployés en un seul endroit. Un groupe peut avoir plusieurs usines, campus, gares, parcs de bureaux, entrepôts, postes de transformation, succursales ou sites distants. Chaque site peut avoir ses propres caméras, NVR, plateforme VMS, environnement réseau et règles de gestion.

Si chaque site est géré indépendamment, la plateforme de niveau supérieur peut avoir du mal à visualiser et à organiser les ressources vidéo de manière unifiée. Les opérateurs peuvent avoir besoin de basculer entre différents systèmes, de mémoriser différentes adresses d'accès ou de s'appuyer sur les équipes de sécurité locales pour fournir des images. Cela limite la valeur du commandement centralisé et de l'opération à distance.

Une passerelle vidéo peut aider à connecter plusieurs systèmes de surveillance indépendants en une structure de ressources vidéo plus unifiée. Grâce à des protocoles standard tels que GB/T28181, la passerelle peut accéder aux caméras, aux enregistreurs ou aux plateformes de surveillance existantes, puis fournir des flux et des ressources de périphériques à une plateforme de niveau supérieur.

Cette approche est utile dans les parcs intelligents, les hubs de transport, les installations industrielles, la sécurité des campus, la gestion des urgences, les sites énergétiques et les organisations multi-succursales. Elle permet au projet de réutiliser les caméras existantes tout en améliorant la visibilité centralisée, la gestion à distance et la coordination intersites.

Les différences de codec peuvent bloquer l'intégration du système

La compatibilité des codecs vidéo est une autre raison courante de déployer une passerelle vidéo. De nombreux systèmes de surveillance plus anciens utilisent le codage vidéo H.264. Les systèmes de surveillance plus récents utilisent souvent H.265 car il peut réduire l'utilisation de la bande passante et du stockage dans des conditions de qualité d'image similaires. Les deux codecs sont largement utilisés, mais tous les systèmes récepteurs ne prennent pas en charge les deux formats de manière égale.

Dans de nombreux projets d'intégration vidéo, les plateformes de communication, les systèmes de visioconférence, les modules de lecture web, les plateformes de commandement et les applications tierces peuvent encore prendre principalement en charge H.264. Si la caméra de surveillance sort du H.265 et que le système récepteur ne peut pas le décoder correctement, la vidéo en direct peut ne pas s'afficher, apparaître instable ou nécessiter un traitement supplémentaire.

Une passerelle vidéo peut résoudre ce problème grâce au transcodage vidéo. Elle peut convertir la vidéo de H.265 en H.264, ou adapter les flux vidéo au format requis par la plateforme cible. En plus de la conversion de codec, une passerelle peut également ajuster la résolution, la fréquence d'images et le débit binaire pour correspondre à différentes conditions réseau et exigences d'affichage.

Ceci est important pour le déploiement réel du projet. Un flux vidéo haute résolution peut être adapté à la surveillance locale, mais il peut être trop lourd pour un client mobile ou une plateforme de commandement à distance. En ajustant le débit binaire et la résolution via la passerelle, le système peut fournir différents profils de flux pour différents utilisateurs et scénarios.

Une meilleure lecture sur les applications web et mobiles

Les projets intelligents modernes ont de plus en plus besoin que la vidéo soit affichée en dehors d'un client de surveillance traditionnel. Les opérateurs peuvent avoir besoin de visualiser la vidéo en direct dans un navigateur, sur une tablette, dans un tableau de bord grand écran ou via une application mobile. Ces environnements ne prennent pas toujours en charge directement les protocoles de surveillance natifs.

Par exemple, RTSP est courant dans les systèmes de surveillance, mais il n'est pas toujours pratique pour une lecture directe dans le navigateur. HLS est adapté à une large compatibilité mais peut avoir une latence plus élevée. WebRTC est adapté à la visualisation interactive à faible latence. FLV peut être utilisé dans certains systèmes vidéo en direct basés sur le web. RTMP est souvent utilisé dans les flux de travail de diffusion en continu. Différentes plateformes nécessitent différentes méthodes d'encapsulation.

Une passerelle vidéo fournit une couche d'adaptation pratique. Au lieu de forcer chaque application à comprendre chaque protocole de caméra, la passerelle convertit la source vidéo originale dans le format requis par chaque application. Cela améliore l'efficacité du développement et rend la plateforme finale plus facile à maintenir.

La vidéo devient plus précieuse lorsqu'elle est liée à des événements

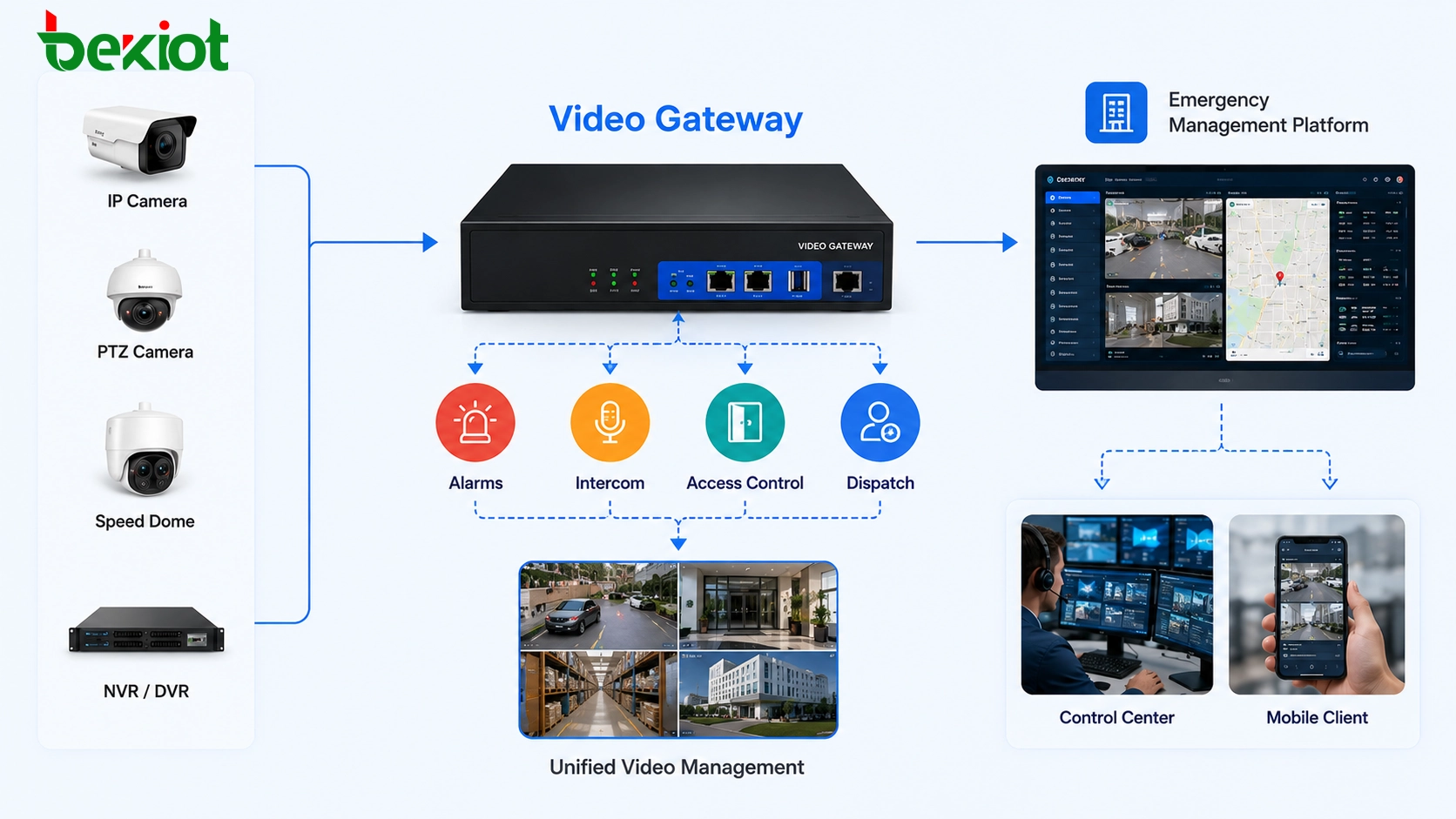

La véritable valeur de l'intégration vidéo ne consiste pas seulement à regarder des images en direct. Dans les projets intelligents, la vidéo doit souvent être liée à des événements. Lorsqu'une alarme est déclenchée, la plateforme peut avoir besoin d'ouvrir automatiquement les flux des caméras à proximité. Lorsqu'un appel interphone est effectué, l'opérateur peut avoir besoin de voir le point vidéo correspondant. Lorsqu'un événement de contrôle d'accès se produit, le système peut avoir besoin d'afficher la caméra d'entrée. Lorsqu'une diffusion d'urgence commence, le centre de commandement peut avoir besoin d'une confirmation visuelle de la zone affectée.

Une passerelle vidéo facilite ce type de liaison car elle fournit un accès standardisé aux ressources vidéo. La plateforme de couche supérieure peut demander des flux de caméra selon l'ID du périphérique, la zone, le type d'événement ou le flux de travail métier. Cela transforme les ressources de surveillance passives en outils de soutien actifs pour la réponse aux urgences, la gestion de la sécurité et la prise de décision opérationnelle.

Pour les environnements de commandement et de répartition, cela est particulièrement important. Les opérateurs doivent voir rapidement ce qui se passe, et non pas chercher manuellement dans des plateformes de surveillance isolées. L'intégration de la passerelle vidéo peut raccourcir le temps de réponse et améliorer la connaissance de la situation.

Une architecture pratique pour les projets intelligents

Une architecture typique de passerelle vidéo comprend généralement quatre couches. La première couche est la couche source vidéo existante, comprenant les caméras IP, les NVR, les plateformes VMS et les réseaux de surveillance. La deuxième couche est la couche d'accès, où des protocoles tels que GB/T28181, ONVIF et RTSP sont utilisés pour obtenir des flux et des ressources de périphériques.

La troisième couche est la couche passerelle vidéo. Cette couche gère la conversion de protocole, la distribution de flux, l'adaptation de codec, le transcodage, l'encapsulation de flux, le mappage de périphériques et la gestion des sorties. La quatrième couche est la couche application, où les flux vidéo traités sont utilisés par les plateformes web, les applications mobiles, les systèmes de répartition, les plateformes d'urgence, les tableaux de bord grand écran ou les systèmes métier tiers.

Cette conception en couches aide à protéger l'investissement existant. Le projet n'a pas besoin de remplacer toutes les caméras ou de reconstruire l'ensemble du système de surveillance. Au lieu de cela, la passerelle vidéo réutilise les ressources vidéo existantes et les rend disponibles pour les nouvelles applications de manière contrôlée et standardisée.

Points de sélection pour la planification du déploiement

Confirmer les protocoles sources

Avant le déploiement, les ingénieurs doivent confirmer si le système vidéo existant prend en charge GB/T28181, ONVIF, RTSP ou d'autres méthodes d'accès. Différentes caméras et plateformes peuvent prendre en charge différents détails de protocole, méthodes d'authentification, chemins de flux et règles de gestion de périphériques.

Définir les formats de sortie requis

L'équipe du projet doit clairement définir si la plateforme de couche supérieure a besoin de FLV, HLS, WebRTC, RTMP, SIP, RTSP ou d'autres formats de sortie. Le bon format de sortie dépend de l'utilisation de la vidéo pour la lecture web, la visualisation mobile, la diffusion en direct, la répartition de commandement, la visioconférence ou l'intégration tierce.

Vérifier les exigences de codec et de performance

Si le projet implique une conversion H.264 et H.265, les ingénieurs doivent estimer le nombre de canaux, la résolution, la fréquence d'images et le débit binaire. Le transcodage consomme des ressources de traitement, donc la capacité de la passerelle doit correspondre à la charge vidéo attendue.

Planifier les limites réseau et de sécurité

Le trafic vidéo peut consommer une bande passante significative. Le déploiement doit prendre en compte la bande passante LAN et WAN, la transmission intersites, les règles de pare-feu, l'authentification de la plateforme, les autorisations d'accès aux flux et le contrôle des rôles utilisateur. Une passerelle vidéo ne doit pas seulement faciliter l'accès à la vidéo, mais aussi maintenir un accès gérable et sécurisé.

Scénarios de projet courants

Conclusion finale

Un système de vidéosurveillance et une passerelle vidéo résolvent des problèmes différents. Les systèmes de surveillance sont principalement construits pour la surveillance, l'enregistrement, la lecture et la gestion de la sécurité. Une passerelle vidéo est construite pour rendre ces ressources vidéo utilisables par d'autres plateformes, applications et flux de travail.

Lorsqu'un projet n'a besoin que de visualisation locale en direct et d'enregistrement, le système de surveillance existant peut suffire. Mais lorsque le projet a besoin de conversion de protocole, de lecture web, de visualisation mobile, de mise en réseau multisite, d'adaptation de codec, de liaison d'alarme, d'intégration de commandement ou de sortie vidéo unifiée, une passerelle vidéo devient une partie importante de la solution.

Pour les projets d'intégration intelligente, la passerelle vidéo ne remplace pas le système de surveillance. Elle étend la valeur des caméras et des plateformes de surveillance existantes en permettant la conversion de flux, la mise en réseau vidéo, le transcodage et l'intégration multiplateforme. Cela permet aux ressources vidéo de soutenir des opérations plus intelligentes, une réponse plus rapide et un développement de système plus flexible.

FAQ

Une passerelle vidéo remplace-t-elle la plateforme de surveillance existante ?

Non. Une passerelle vidéo fonctionne généralement avec le système de surveillance existant. Elle reçoit des flux vidéo des caméras, des enregistreurs ou des plateformes de surveillance et fournit des flux convertis ou standardisés à d'autres applications.

Une passerelle vidéo est-elle uniquement nécessaire pour les grands projets ?

Pas nécessairement. Les grands projets ont souvent besoin de passerelles vidéo pour la mise en réseau multisite, mais les projets plus petits peuvent également en avoir besoin lorsque la lecture web, la conversion de protocole ou la compatibilité des codecs est requise.

Les caméras existantes peuvent-elles continuer à être utilisées ?

Oui. L'un des principaux avantages de l'utilisation d'une passerelle vidéo est que les caméras et les plateformes de surveillance existantes peuvent souvent être réutilisées, ce qui réduit les coûts de remplacement et simplifie le travail de modernisation.

Qu'est-ce qui doit être testé avant le déploiement final ?

Les ingénieurs doivent tester l'accès à la source, le format de sortie, la compatibilité des codecs, le délai de flux, l'utilisation de la bande passante, les autorisations utilisateur, les performances multi-canaux et l'intégration avec la plateforme de couche supérieure.

Quel format de sortie est le meilleur pour la visualisation dans le navigateur ?

Le meilleur format dépend des exigences du projet. HLS est largement compatible, WebRTC est meilleur pour l'interaction à faible latence, et FLV peut être utilisé dans certains systèmes de visualisation en direct sur le web. Le choix final doit correspondre au support du navigateur, à l'exigence de latence et à l'architecture de la plateforme.
