Une passerelle RoIP, également appelée passerelle Radio over IP, passerelle radio, passerelle radio bidirectionnelle ou passerelle push-to-talk, est utilisée pour connecter les systèmes de radiocommunication traditionnels aux plates-formes vocales basées sur IP. Dans de nombreux projets, elle convertit l'audio radio et les signaux de commande en communication SIP ou IP, permettant aux radios bidirectionnelles, aux systèmes de répartition, aux plates-formes de commutation logicielle, aux téléphones SIP, aux plates-formes PTT de réseau public et aux centres de commandement de communiquer au sein d'un même système.

Lors du choix d'une passerelle RoIP, de nombreux utilisateurs se concentrent sur la prise en charge des protocoles, la connexion réseau, le codec audio ou la compatibilité avec la plate-forme de répartition. Cependant, l'interface physique du côté radio est tout aussi importante. L'interface détermine si la passerelle peut se connecter correctement aux radios portables, aux radios embarquées, aux stations de base, aux répéteurs analogiques, aux systèmes radio numériques et aux environnements radio mixtes. Une conception d'interface adaptée peut améliorer la qualité audio, réduire le délai, renforcer le blindage électromagnétique et simplifier l'intégration sur le terrain.

La sélection de l'interface commence par l'environnement radio

Une passerelle RoIP ne fonctionne pas seule. Elle est généralement connectée à différents types d'équipements radio via un câble dédié. Le dispositif connecté peut être une radio portable, une radio embarquée, une station de base, un répéteur ou un terminal radio mobile professionnel. Différentes marques de radio et différents systèmes de communication ont souvent des niveaux audio, des définitions de broches de commande, des méthodes de mise à la terre et des logiques de déclenchement différentes.

C'est pourquoi la conception de l'interface et du câble a un impact majeur sur les performances réelles d'une passerelle RoIP. Une passerelle peut sembler simple de l'extérieur, mais une intégration radio stable nécessite une correspondance correcte des signaux, une protection électromagnétique, une adaptation de la logique de commande et un ajustement du niveau audio. Si le câble et l'interface ne sont pas adaptés, le système peut présenter un faible volume, du bruit, une transmission retardée, un échec de la commande PTT, un déclenchement instable ou une mauvaise compatibilité avec certaines radios.

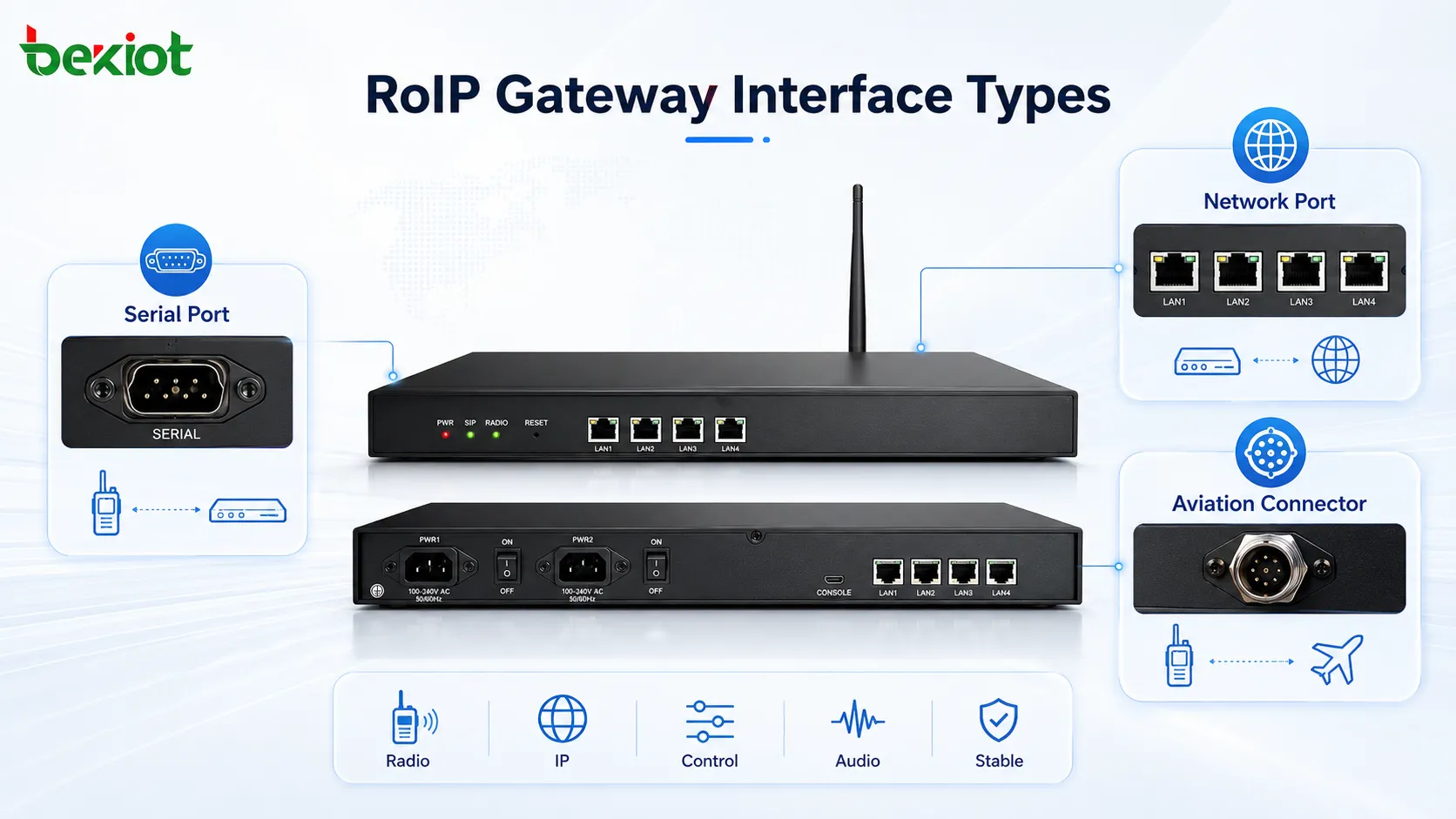

Dans les déploiements réels, les interfaces des passerelles RoIP sont généralement divisées en plusieurs types : connexion par interface série, connexion par interface réseau et connexion par connecteur aéronautique. Les connecteurs aéronautiques peuvent également utiliser différentes structures de broches, telles que des conceptions à 5 broches, 6 broches ou 9 broches. Chaque type d'interface a son propre cas d'utilisation, et le meilleur choix dépend du dispositif radio, de l'environnement de terrain, des fonctions requises et de la profondeur d'intégration.

Ports série pour le contrôle et l'adaptation des dispositifs

Les ports série sont souvent utilisés pour l'interaction des signaux de commande, la configuration ou la communication au niveau du dispositif. Dans certaines applications de passerelle radio, une interface série peut aider la passerelle à échanger des informations d'état avec des dispositifs externes ou à fournir un chemin de contrôle pour le fonctionnement de la radio. Elle peut également être utilisée dans des systèmes où l'équipement radio expose certaines fonctions via la communication série.

L'avantage des interfaces série est qu'elles sont relativement courantes dans les équipements industriels et de communication. Elles peuvent prendre en charge une logique de commande simple, des commandes de dispositif ou des retours d'état dans certains projets d'intégration. Pour les ingénieurs familiers avec les systèmes de contrôle radio, la communication série peut être utile lorsque le projet nécessite un contrôle structuré plutôt qu'une simple transmission audio.

Cependant, les ports série ne suffisent généralement pas à eux seuls pour réaliser l'ensemble de la fonction de passerelle radio. Une passerelle RoIP a toujours besoin d'une entrée audio, d'une sortie audio, d'une commande PTT, d'une mise à la terre et parfois de COR ou d'autres signaux de détection. Dans les environnements radio de haute puissance, le blindage du câble et la fiabilité du connecteur doivent également être pris en compte. Par conséquent, les ports série sont plus adaptés en tant qu'interfaces auxiliaires ou interfaces de contrôle plutôt que comme seule méthode de connexion du côté radio.

Ports Ethernet pour la mise en réseau IP et l'accès aux plates-formes

Le port réseau est l'interface centrale du côté IP d'une passerelle RoIP. Via Ethernet, la passerelle peut se connecter à un LAN, un WAN, un réseau privé, un VPN, une plate-forme de répartition, un serveur SIP, un IPPBX, un système de commutation logicielle, une plate-forme d'enregistrement ou un système PTT de réseau public. C'est l'interface qui permet à la radiocommunication traditionnelle d'entrer dans l'environnement de communication IP.

Dans les déploiements basés sur SIP, le port réseau permet au canal radio d'être enregistré ou connecté en tant que ressource de communication IP. Un centre de commandement peut alors utiliser un logiciel de répartition, des téléphones SIP, des softphones ou des systèmes de communication unifiée pour communiquer avec les utilisateurs radio. Cela rend le canal radio plus facile à gérer, enregistrer, router, surveiller et intégrer à d'autres systèmes.

L'interface réseau est également importante pour la communication entre sites. Un canal radio sur un site peut être connecté à une passerelle, transmis via IP, puis relié à un autre canal radio, une plate-forme de répartition ou un centre de communication sur un autre site. C'est l'une des raisons les plus courantes d'utiliser RoIP dans les parcs industriels, les mines, les réseaux de transport, les installations énergétiques, les campus, les ports, les systèmes de commandement d'urgence et les projets de sécurité publique.

Connecteurs aéronautiques pour un câblage de terrain stable

Les connecteurs aéronautiques sont largement utilisés du côté radio des passerelles RoIP car ils offrent une connexion physique plus solide et plus stable. Par rapport aux interfaces de câble desserré courantes, les connecteurs aéronautiques offrent généralement un meilleur verrouillage mécanique, un contact plus fiable et une meilleure prise en charge des câbles blindés. Ceci est particulièrement utile dans les environnements industriels, les véhicules de commandement mobiles, les salles de contrôle, les armoires d'équipement et les installations radio à fortes interférences.

Les équipements radio peuvent générer de fortes interférences électromagnétiques pendant la transmission. Les radios portables courantes peuvent transmettre à 2 W ou 5 W, tandis que les radios embarquées et les stations de base peuvent transmettre à 10 W ou plus. Certains systèmes radio peuvent même atteindre des dizaines de watts de puissance de transmission. Si le câble de la passerelle n'est pas correctement blindé, l'énergie RF transmise peut interférer avec la passerelle elle-même, provoquant du bruit, un déclenchement instable, une mauvaise qualité audio ou une panne de communication.

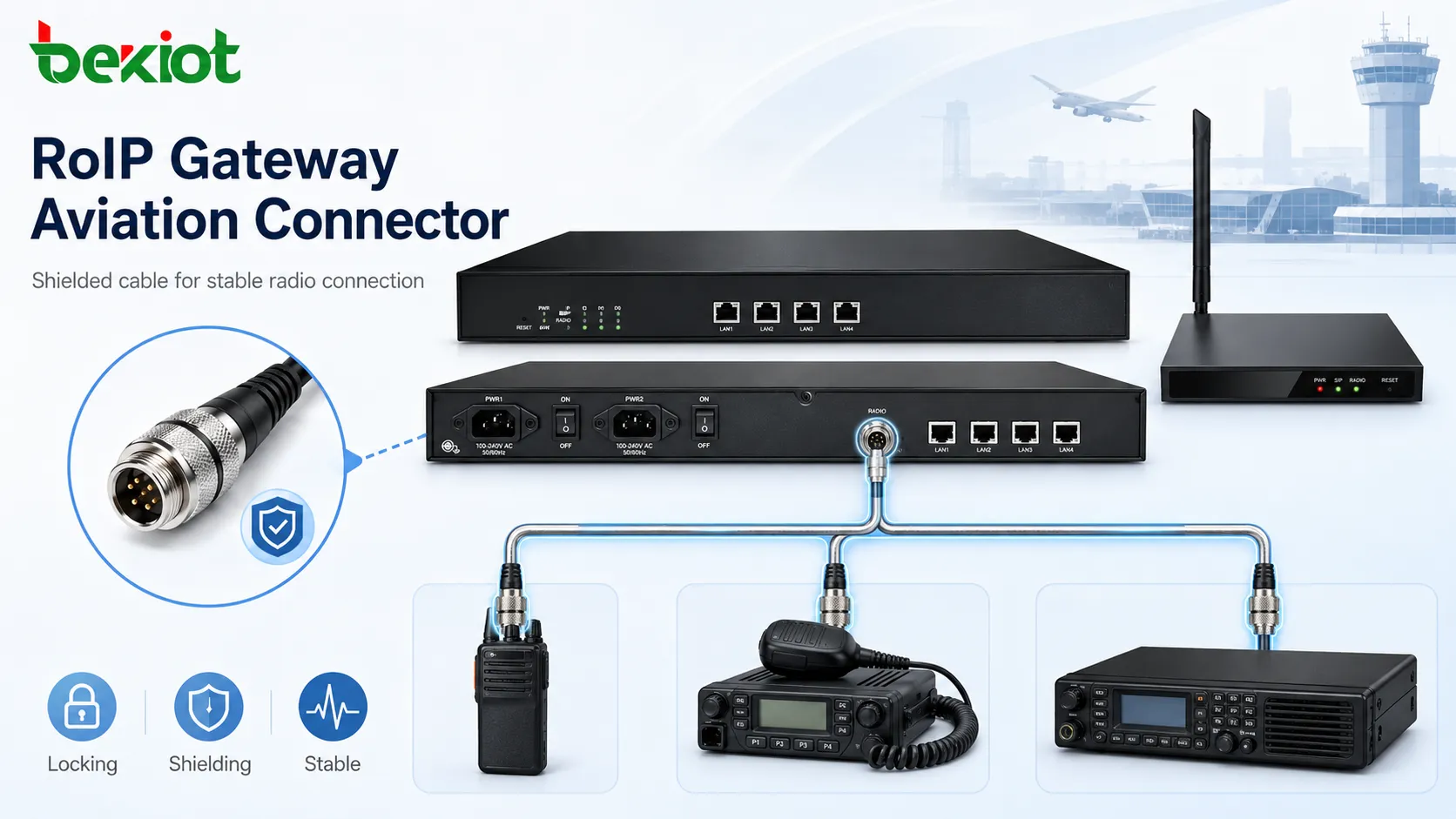

Un connecteur aéronautique blindé, associé à un câble blindé approprié, peut réduire les interférences sur le segment de câble et améliorer la fiabilité de la connexion. C'est l'une des raisons pour lesquelles les connecteurs aéronautiques sont souvent préférés dans les déploiements professionnels de passerelles RoIP où la passerelle doit se connecter à des radios embarquées de haute puissance, des systèmes radio VHF/UHF ou des environnements de communication complexes.

Pourquoi le nombre de broches modifie les fonctions disponibles

Les connecteurs aéronautiques ne sont pas tous identiques. Un connecteur peut utiliser 5 broches, 6 broches, 9 broches ou d'autres structures selon la conception de la passerelle et les définitions de signal requises. Le nombre de broches affecte directement le nombre de signaux audio, de commande et de détection pouvant être pris en charge.

Pour une connexion radio de base, quatre définitions de signal sont généralement requises : entrée audio, sortie audio, terre et commande PTT. Avec ces quatre lignes, la passerelle peut envoyer de l'audio à la radio, recevoir de l'audio de la radio, fournir une référence de terre commune et déclencher la transmission push-to-talk.

Cependant, une conception de base à quatre signaux peut ne pas donner les meilleurs résultats dans tous les projets. Certaines radios, en particulier les radios embarquées ou les terminaux radio haut de gamme, peuvent fournir des définitions de signal plus complètes. Si l'interface de la passerelle n'expose pas ces signaux, le système peut perdre des fonctions utiles telles qu'une détection de réception plus rapide, un contrôle de déclenchement plus précis, un meilleur équilibrage audio ou des performances de bruit améliorées.

Contrôle PTT et nécessité d'un déclenchement précis

PTT, ou Push-to-Talk, est l'un des signaux de commande les plus importants dans une passerelle RoIP. Lorsque le côté IP doit transmettre la voix au côté radio, la passerelle doit déclencher la radio en mode émission. Si le timing PTT n'est pas géré correctement, la première partie de la parole peut être coupée, retardée ou perdue.

C'est pourquoi de nombreux systèmes de passerelle RoIP ont besoin d'une mise en mémoire tampon PTT appropriée et d'un contrôle de déclenchement. La voix peut devoir être mise en mémoire tampon pendant un court instant avant le début de la transmission, afin que la radio ait suffisamment de temps pour passer à l'état d'émission. Sans cette conception, les utilisateurs peuvent entendre une parole incomplète, en particulier lorsque les opérateurs de répartition parlent immédiatement après avoir appuyé sur un bouton de conversation.

Le câblage PTT doit correspondre aux exigences électriques de la radio. Différentes radios peuvent utiliser une logique de déclenchement, des méthodes de mise à la terre et des définitions d'interface différentes. Une interface de passerelle flexible et un câble bien conçu peuvent faciliter l'adaptation et réduire le temps de débogage du projet.

Les signaux COR améliorent la réponse et la détection

COR, souvent compris comme relais commandé par porteuse ou signal de détection de porteuse, est utile lors de la connexion de passerelles RoIP à des radios embarquées, des stations de base ou des systèmes radio qui fournissent une sortie d'état de réception. COR permet à la passerelle de savoir plus précisément quand la radio reçoit un signal valide.

Par rapport à une dépendance uniquement à l'activation vocale VOX, le déclenchement COR peut réduire le délai et améliorer la précision du contrôle. VOX dépend de la détection de l'énergie audio, il peut donc être affecté par le bruit, une voix faible, des sons ambiants ou les réglages de sensibilité. COR fournit un signal d'état électrique plus clair de la radio, rendant la réponse de la passerelle plus prévisible.

Dans des applications telles que la répartition de commandement, la communication d'urgence, la coordination industrielle et l'interconnexion PTT de réseau public, la réduction du délai et la détection précise du canal sont importantes. C'est pourquoi un connecteur avec suffisamment de broches pour prendre en charge les signaux COR peut être plus adapté à l'intégration RoIP professionnelle.

Les lignes audio symétriques aident à améliorer la qualité sonore

Dans les connexions radio simples, l'entrée et la sortie audio peuvent utiliser uniquement des définitions de signal asymétriques. Cela peut fonctionner pour certains dispositifs, mais peut ne pas être idéal pour les radios haut de gamme ou les environnements à fortes interférences. Certaines radios professionnelles fournissent des lignes de signal audio positives et négatives pour l'entrée du microphone et la sortie du haut-parleur.

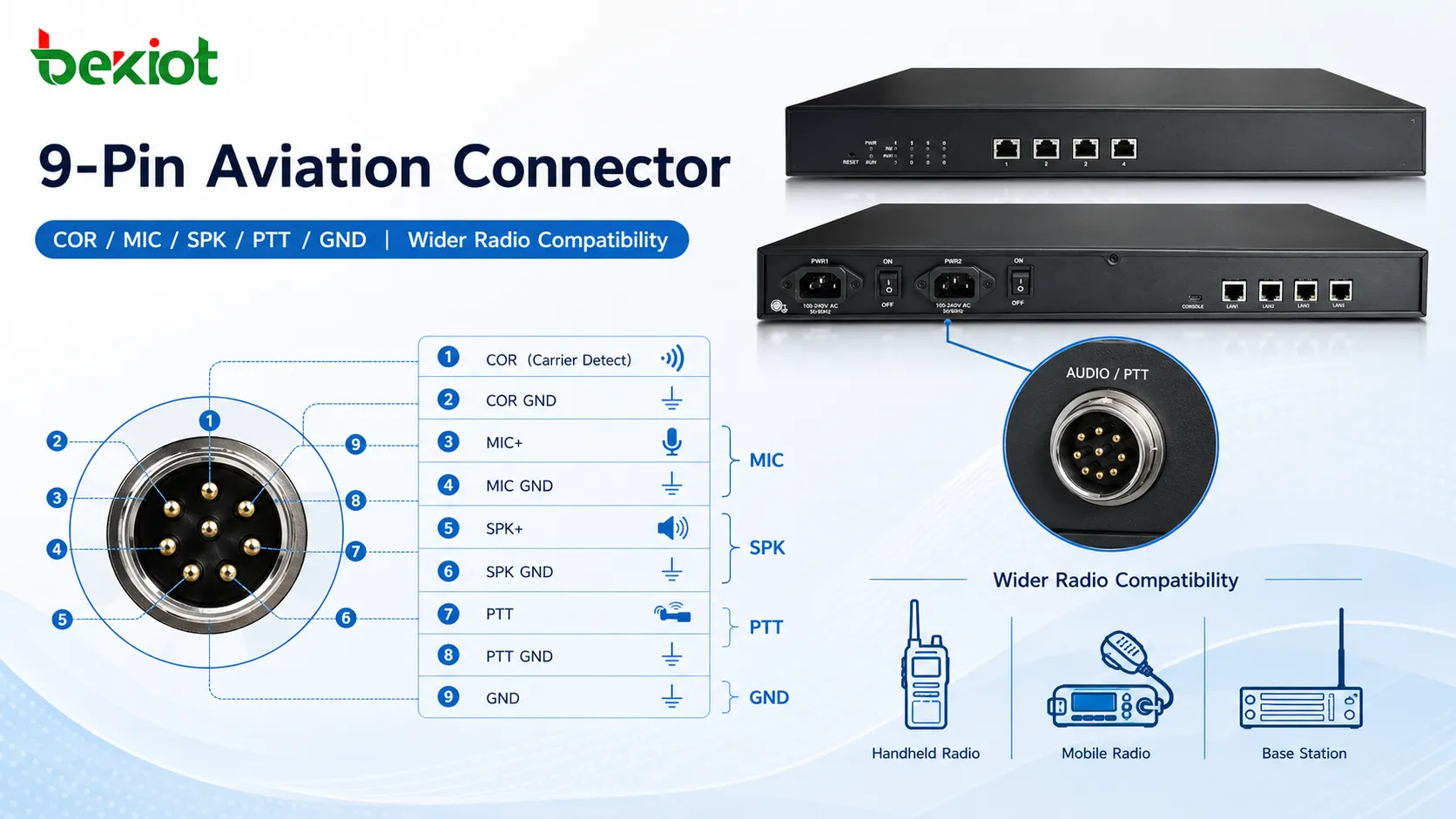

Une conception de connecteur aéronautique à 9 broches peut fournir des définitions de signal plus complètes, telles que COR+, COR-, MIC+, MIC-, SPK+, SPK-, PTT et terre. Ces définitions permettent à la passerelle de s'adapter à davantage de types de radio et de prendre en charge un meilleur câblage audio. Elles aident également à réduire le risque de faible volume, de mauvaise qualité sonore, de niveau audio instable ou d'échec de connexion avec certaines radios professionnelles.

Si une passerelle fournit uniquement un connecteur plus simple à 5 ou 6 broches sans définitions de signal audio négatives, certaines radios peuvent encore fonctionner, mais le résultat peut ne pas être idéal. Dans certains cas, la radio peut avoir un faible volume de sortie, un audio déformé, un bruit élevé ou une compatibilité incomplète. Pour les projets impliquant plusieurs marques de radio ou des terminaux haut de gamme, une définition de broches plus riche peut rendre l'intégration plus fiable.

Comparaison des options d'interface courantes

Adaptation des interfaces aux scénarios de projet

Le meilleur type d'interface dépend du scénario de déploiement réel. Si le projet ne nécessite qu'une connexion simple à une radio portable de base, un connecteur plus simple peut suffire. Si le projet doit connecter des radios embarquées, des stations radio de haute puissance ou plusieurs modèles de radio, une interface de connecteur aéronautique plus complète est souvent plus pratique.

Si l'objectif est de connecter des utilisateurs radio à des téléphones SIP, des consoles de répartition, des terminaux d'interphonie IP ou des plates-formes PTT de réseau public, le côté Ethernet et SIP doit également être soigneusement planifié. La passerelle doit prendre en charge une communication IP stable, un traitement audio clair, une conversion de signalisation appropriée et une gestion fiable des canaux.

Si le système doit prendre en charge plusieurs ports radio, une interconnexion entre ports, des groupes de conversation, une répartition à distance, un accès à une plate-forme de surveillance ou une communication multicast, la sélection de l'interface doit être envisagée avec la plate-forme logicielle. Une bonne solution RoIP ne concerne pas seulement un connecteur ; elle concerne l'adaptation du câblage radio, de la transmission réseau, de la logique de répartition et du flux de travail opérationnel.

L'ajustement audio et le débogage sur le terrain sont importants

Différentes radios ont souvent des niveaux d'entrée de microphone, des niveaux de sortie de haut-parleur, des caractéristiques d'impédance et des méthodes de mise à la terre différents. Même lorsque la définition des broches du connecteur est correcte, l'audio peut encore nécessiter un ajustement. Le gain d'entrée, le gain de sortie, la sensibilité VOX, le seuil de déclenchement et le temps de tampon PTT peuvent tous affecter la qualité finale de la communication.

Dans un déploiement RoIP professionnel, la passerelle doit prendre en charge un réglage audio flexible. Un gain réglable aide à résoudre des problèmes tels qu'une voix faible, un volume excessif, une distorsion ou un bruit de fond. L'ajustement de la sensibilité VOX peut aider le système à identifier la parole plus précisément lorsque COR n'est pas disponible. La mise en mémoire tampon de la voix PTT peut réduire la coupure de la parole au début de la transmission.

Des tests sur le terrain sont nécessaires avant la livraison finale. Les ingénieurs doivent tester la réception audio, la transmission audio, le timing PTT, la détection COR, le délai, le niveau de bruit, le blindage du câble et la stabilité à long terme. Pour les projets impliquant une répartition d'urgence ou une communication de sécurité industrielle, ce processus de test est particulièrement important.

Intégration avec SIP et les systèmes de communication plus larges

Du côté de la plate-forme, de nombreuses passerelles RoIP utilisent SIP pour connecter les canaux radio aux systèmes de communication IP. La prise en charge SIP permet aux utilisateurs radio de communiquer avec des téléphones SIP, des consoles de répartition IP, des systèmes IPPBX, des plates-formes de commutation logicielle et des serveurs d'enregistrement. Elle rend également le canal radio plus facile à inclure dans une architecture de communication unifiée.

Dans certains projets, les passerelles RoIP doivent également prendre en charge la signalisation DTMF, le multicast, l'intégration de plates-formes de surveillance, la gestion web, l'affichage d'état et les outils de test audio. Ces fonctions aident la passerelle à devenir plus qu'un simple convertisseur audio. Elle peut devenir un nœud de communication contrôlé au sein d'un système de répartition ou de commandement plus vaste.

Ceci est utile lorsque la radiocommunication doit être connectée à la vidéosurveillance, aux systèmes d'alarme, aux salles de contrôle industrielles, aux plates-formes d'interphonie de réseau public ou aux centres de commandement d'urgence. L'interface de la passerelle détermine si la radio peut être physiquement connectée, tandis que les fonctions de protocole et de logiciel déterminent si le système peut être géré efficacement.

Principes de sélection pratiques

Lors du choix d'une interface de passerelle RoIP, la première étape consiste à confirmer le type de radio. Les radios portables, les radios embarquées, les stations de base, les répéteurs analogiques et les systèmes radio numériques peuvent nécessiter des câbles et des définitions de signal différents. La deuxième étape consiste à vérifier si le projet n'a besoin que d'un audio de base et de PTT, ou s'il a également besoin de COR, de lignes audio symétriques, de détection d'insertion ou d'un contrôle de déclenchement avancé.

La troisième étape consiste à évaluer l'environnement électromagnétique. Si la radio utilise une puissance de transmission plus élevée, comme 10 W ou plus, ou si l'équipement est installé à proximité de dispositifs RF, de systèmes d'alimentation industrielle ou de longs câbles, les connecteurs aéronautiques blindés sont généralement plus sûrs que le câblage desserré ou mal blindé.

La dernière étape consiste à envisager une expansion future. Un projet peut commencer avec un seul canal radio, mais nécessiter plus tard davantage de ports radio, une intégration SIP, un accès PTT de réseau public, un enregistrement, une surveillance ou une répartition de commandement. Choisir une conception d'interface avec un support de signal plus riche peut réduire les coûts de remplacement et de réingénierie ultérieurs.

Conclusion

Les types d'interface de passerelle RoIP incluent les ports série, les ports Ethernet et les interfaces de connecteur aéronautique. Les ports série sont principalement utilisés pour le contrôle ou la communication auxiliaire. Les ports Ethernet connectent la passerelle aux réseaux IP, aux systèmes SIP, aux plates-formes de répartition et aux services PTT de réseau public. Les connecteurs aéronautiques sont couramment utilisés pour le câblage du côté radio car ils offrent une connexion physique plus solide, un meilleur blindage et des définitions de signal plus complètes.

Pour une connexion radio de base, l'entrée audio, la sortie audio, la terre et PTT peuvent suffire. Pour une intégration radio professionnelle, en particulier avec des radios embarquées, des stations de base, des radios haute puissance ou plusieurs marques de radio, les signaux COR et les définitions audio symétriques peuvent grandement améliorer la compatibilité, la vitesse de réponse et la qualité audio.

Dans les projets pratiques, l'interface ne doit pas être choisie uniquement sur l'apparence ou le nombre de broches. Le bon choix dépend du type de radio, de la puissance de transmission, de l'environnement électromagnétique, des signaux de commande requis, de l'intégration SIP, du flux de travail de répartition et des besoins d'expansion futurs. Une interface de passerelle RoIP bien conçue aide les systèmes radio traditionnels à devenir stables, gérables et prêts pour la communication basée sur IP.
