Les tunnels routiers sont des environnements longs et fermés comprenant des aires d’arrêt d’urgence, des galeries transversales pour véhicules, des passages transversaux pour piétons, des postes électriques, des locaux de ventilation, des points de lutte contre l’incendie et des locaux techniques de communication. Lorsqu’un accident de la circulation, un incendie, une panne d’équipement ou une demande d’assistance survient, les personnes présentes sur place doivent pouvoir contacter rapidement le centre de contrôle du tunnel. Les opérateurs doivent également identifier l’emplacement de l’incident et prévenir les équipes d’inspection, de maintenance, de lutte contre l’incendie et de gestion du trafic.
Les téléphones mobiles dépendent de la couverture réseau, de l’état de la batterie et des conditions d’utilisation sur site. Ils ne doivent donc pas constituer l’unique moyen de communication d’urgence dans le tunnel. Les téléphones de bureau standards ne sont pas non plus adaptés à une exposition prolongée à l’humidité, à la poussière, aux vibrations des véhicules et au bruit continu. Un système de communication d’urgence pour tunnel nécessite donc des téléphones industriels fixes connectés, via une plateforme de dispatch SIP, aux systèmes de diffusion, de vidéosurveillance et d’enregistrement, afin que chaque appel provenant du terrain soit directement intégré au processus de traitement des incidents du centre de contrôle.
Défis de Communication dans les Tunnels Routiers
Les points de communication du tunnel sont répartis le long de la chaussée et se trouvent souvent à une grande distance du centre de contrôle. Après un incident, l’appelant peut ne pas être en mesure d’indiquer précisément le point kilométrique ou le sens de circulation. En présence de fumée, dans l’obscurité ou en situation de stress, se fier uniquement à une description orale de l’emplacement peut retarder l’évaluation.
Lorsque les téléphones, les systèmes de sonorisation, la vidéosurveillance et les systèmes d’alarme incendie fonctionnent séparément, l’opérateur qui reçoit un appel d’urgence doit rechercher indépendamment la caméra concernée, la zone de diffusion et le contact de l’équipe d’intervention. Le passage répété d’une plateforme à une autre ajoute des étapes inutiles et augmente le risque d’associer le mauvais équipement au mauvais emplacement.
Les ventilateurs du tunnel, le trafic et les équipements électromécaniques génèrent également un bruit continu, ce qui peut rendre difficile l’audition d’une sonnerie téléphonique classique. Les locaux techniques, les zones liées aux véhicules transportant des marchandises dangereuses ou d’autres emplacements particuliers identifiés à la suite d’une évaluation des risques peuvent nécessiter des téléphones antidéflagrants sélectionnés en fonction du classement de la zone dangereuse.

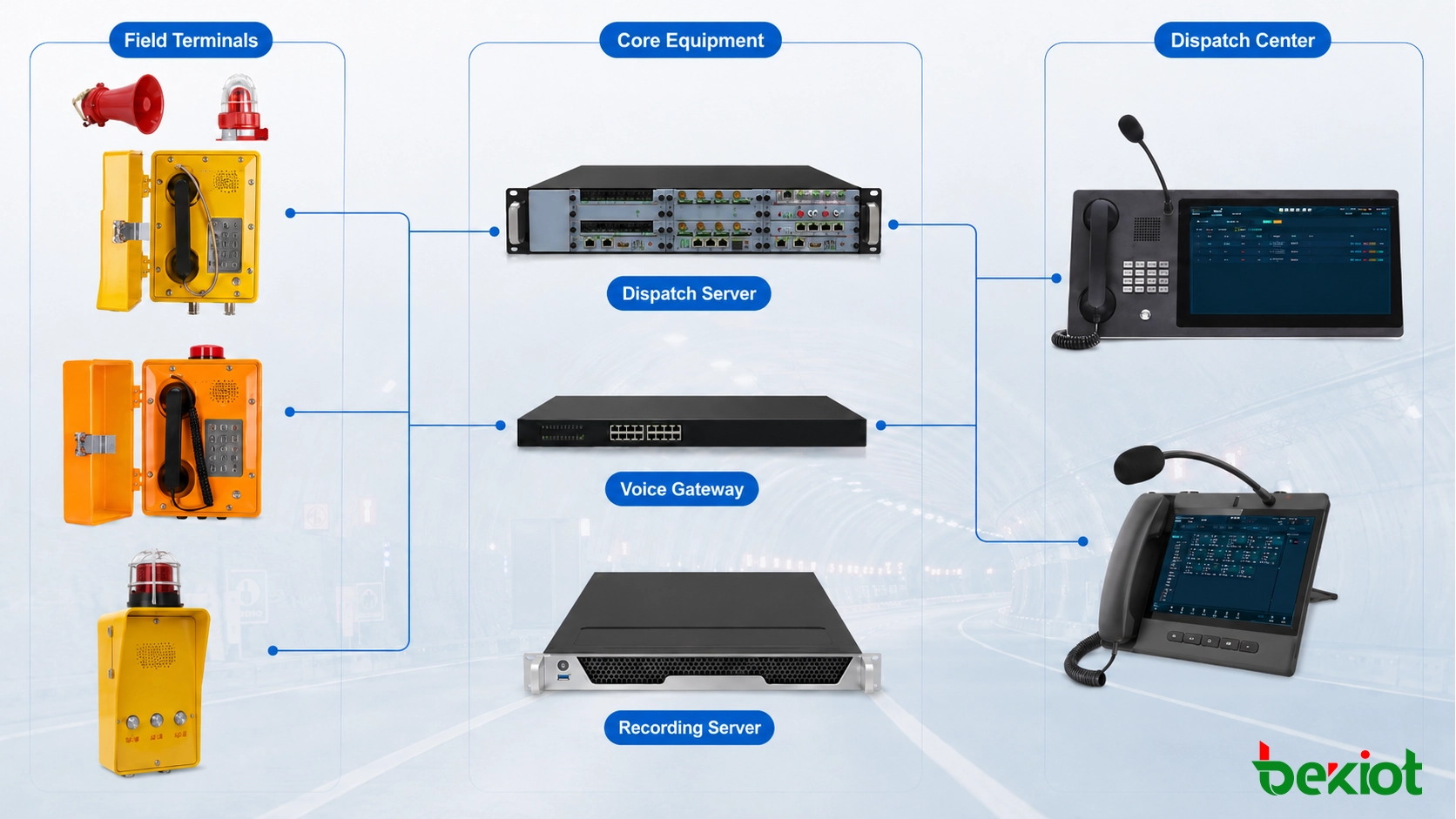

Composants du Système et Architecture d’Accès
Un système de communication d’urgence pour tunnel routier se compose généralement de terminaux de communication sur site, d’un réseau de transmission, d’une plateforme de dispatch, d’équipements de diffusion et d’alarme ainsi que d’un système de gestion des enregistrements. Les téléphones installés le long du tunnel sont reliés au centre de contrôle via un réseau Ethernet industriel, une boucle en fibre optique ou un réseau de communication dédié. Les opérateurs utilisent une interface centralisée pour répondre aux appels, vérifier l’état des terminaux et établir des communications.
| Section du Système | Équipements Principaux | Fonction Principale |
|---|---|---|
| Communication sur Site | Téléphones industriels résistants aux intempéries, téléphones d’appel d’urgence, téléphones antidéflagrants | Signalement des incidents, signalement des pannes d’équipements et communication sur site |
| Communication de Dispatch | Console de dispatch, téléphone de dispatch SIP, serveur de dispatch | Gestion des appels entrants, appel du personnel et coordination d’urgence |
| Diffusion et Alarme | Haut-parleurs à pavillon, terminaux de sonorisation, alarmes sonores et visuelles | Annonces par zone, avertissements de circulation et consignes d’évacuation |
| Gestion des Enregistrements | Serveur d’enregistrement, plateforme de gestion des opérations | Stockage des appels, des diffusions et des journaux d’opérations de dispatch |
| Accès aux Systèmes Existants | Passerelle vocale | Intégration des téléphones analogiques et des lignes de communication existantes |
Chaque téléphone de terrain doit être enregistré dans le système avec le nom du tunnel, le sens de circulation, le point kilométrique, le numéro de l’équipement et l’emplacement d’installation. Lorsqu’un appel arrive sur la console de dispatch, l’opérateur peut immédiatement voir l’identité du terminal sans perdre de temps à demander d’où provient l’appel.
Systèmes Associés : Solution Intégrée de Commandement et de Dispatch pour Autoroutes
Les téléphones d’urgence analogiques existants peuvent être connectés au système de dispatch SIP via une passerelle vocale. Il n’est pas nécessaire de remplacer tous les équipements existants en une seule fois, ce qui permet de déployer progressivement les nouveaux tronçons ou les sections rénovées du tunnel en fonction des conditions du réseau.

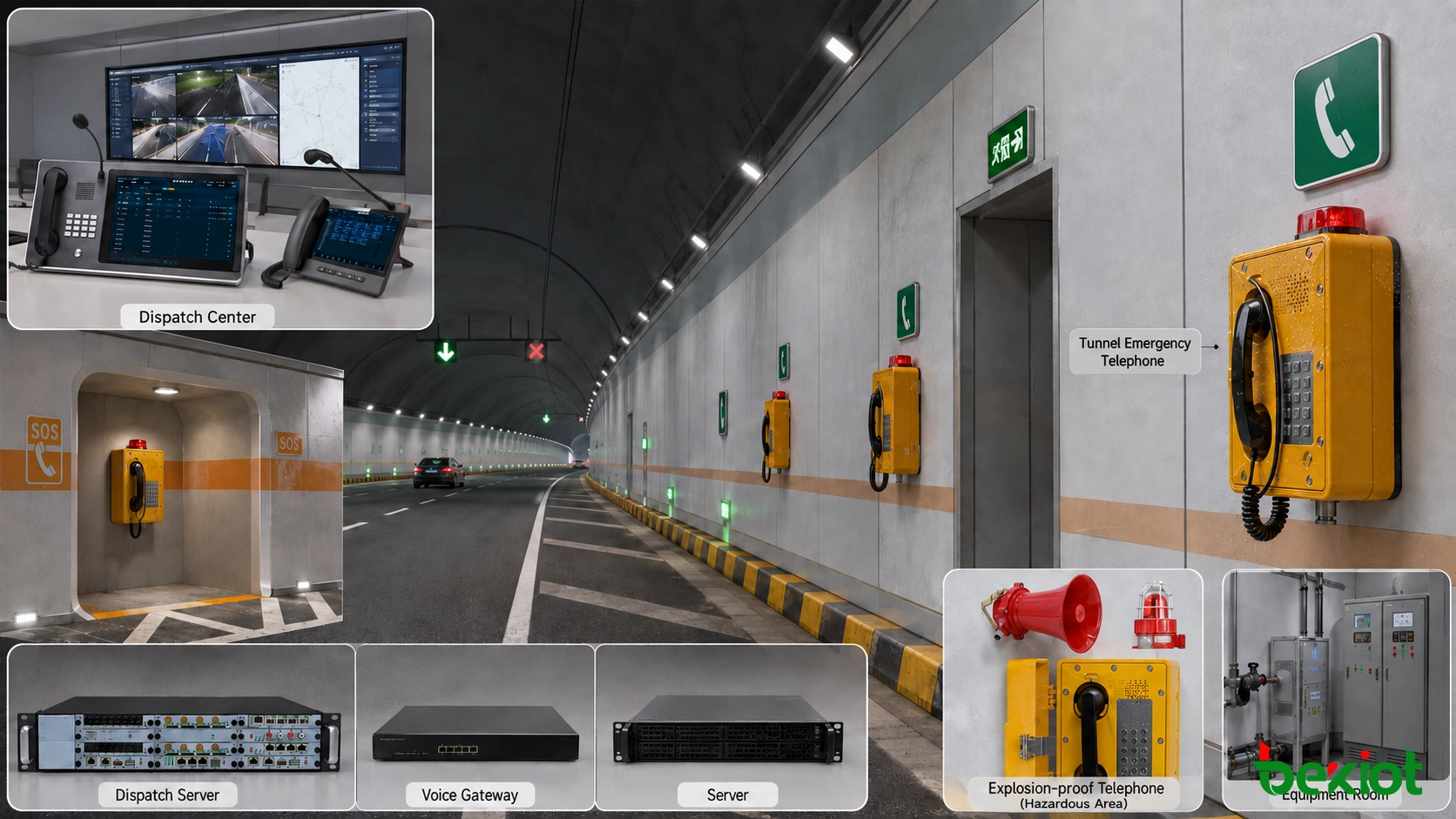

Déploiement des Terminaux de Communication sur Site
Tunnel Principal et Aires d’Arrêt d’Urgence
Les téléphones industriels résistants aux intempéries ou les téléphones d’appel d’urgence conviennent aux aires d’arrêt d’urgence, aux entrées et sorties du tunnel ainsi qu’aux points fixes d’assistance le long de la chaussée. Les terminaux doivent disposer d’une signalétique clairement visible, être simples à utiliser et offrir une protection fiable contre les conditions environnementales afin que les automobilistes ou les autres usagers du tunnel puissent contacter le centre de contrôle en cas de panne de véhicule ou de situation d’urgence.
Galeries Transversales pour Véhicules et Piétons
Les galeries transversales permettent le transfert des véhicules, l’évacuation des personnes et les opérations de secours d’urgence. Des terminaux d’appel à une touche peuvent être installés à ces emplacements. Après réception d’un appel, l’opérateur peut identifier précisément la galerie concernée à partir du nom du terminal et diffuser des consignes d’évacuation ou d’attente via la zone de sonorisation située à proximité.
Locaux Techniques et Postes Électriques
Des téléphones industriels peuvent être installés dans les locaux de ventilation, les salles de pompes, les postes électriques et les locaux d’équipements de communication, afin de permettre au personnel de maintenance de contacter le centre de contrôle. Le matériau du boîtier, l’indice de protection, la température de fonctionnement et la méthode d’installation doivent être choisis en fonction de l’humidité, de la poussière et du niveau sonore des équipements présents sur le site.
Zones Spéciales à Risque d’Explosion
Les téléphones antidéflagrants ne constituent pas une exigence standard pour tous les emplacements d’un tunnel routier. Ils ne sont nécessaires que lorsqu’une évaluation des risques confirme la présence de gaz inflammables, de poussières combustibles ou d’une autre atmosphère explosive. Le terminal de communication sélectionné doit disposer d’une certification adaptée à la substance dangereuse, au classement de la zone et au groupe de température.
Salles de Contrôle et Postes de Gestion
Le centre de contrôle du tunnel doit utiliser une console de dispatch visuelle, tandis que les postes de gestion et les salles de permanence peuvent être équipés de téléphones de dispatch SIP. Les deux types de terminaux sont raccordés au même système de numérotation, ce qui facilite les communications quotidiennes, le transfert des appels et la coordination entre les différents postes opérationnels.
Contrôle des Communications au Centre de Dispatch
La console de dispatch affiche les correspondants selon le tronçon du tunnel, le point kilométrique, le sens de circulation et le rôle opérationnel. Elle indique également si chaque terminal est en ligne, hors ligne, disponible, en sonnerie ou en communication. Les opérateurs peuvent sélectionner directement un emplacement sans avoir à mémoriser un grand nombre de numéros d’extension.
Lorsqu’un téléphone de terrain appelle le centre de contrôle, l’opérateur peut répondre directement ou transférer l’appel vers un poste d’inspection, de maintenance ou de gestion. Lorsque plusieurs services doivent intervenir, l’opérateur peut connecter le personnel sur site, l’équipe de maintenance et le responsable concerné dans le même appel, réduisant ainsi les transmissions répétées d’informations.
Les appels d’urgence peuvent être configurés avec un niveau de priorité supérieur. Lorsqu’une ligne de communication importante est occupée, le personnel autorisé peut utiliser les fonctions d’intrusion d’appel, de libération forcée ou de surveillance lorsque ces fonctions sont prévues dans le projet. L’accès doit être limité aux postes désignés et toutes les opérations doivent être enregistrées.
La plateforme de gestion doit générer une alerte lorsqu’un terminal passe hors ligne, perd sa connexion réseau ou ne parvient pas à s’enregistrer. Le personnel de maintenance peut alors utiliser le numéro de l’équipement et son emplacement d’installation pour organiser une inspection, évitant ainsi qu’un téléphone de terrain reste indisponible pendant une longue période sans être détecté.
Intégration de la Téléphonie, de la Diffusion et de la Vidéo
La communication d’urgence ne doit pas s’arrêter à la simple prise en charge d’un appel téléphonique. Après réception d’une demande d’assistance, le centre de contrôle doit utiliser les images vidéo des caméras voisines pour déterminer la nature de l’incident, prévenir les équipes d’intervention concernées et diffuser des messages dans la section affectée du tunnel.

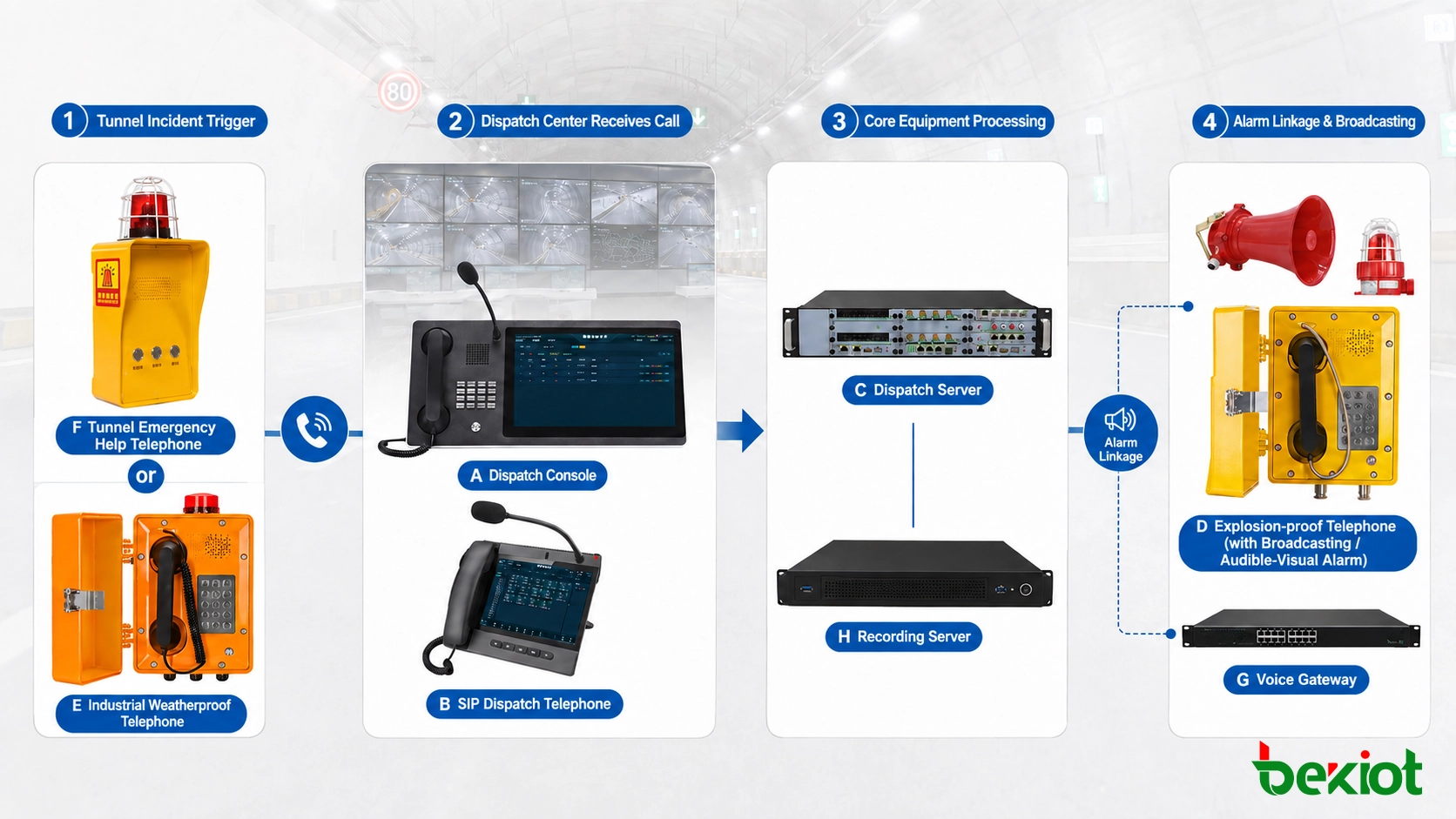

Une collision de véhicules dans un tunnel peut être traitée selon le processus suivant :
Un conducteur ou une personne présente sur place appelle le centre de contrôle à l’aide d’un téléphone d’urgence ;
La console de dispatch affiche le tunnel, le sens de circulation et le point kilométrique du téléphone ;
L’opérateur répond à l’appel et ouvre les images des caméras voisines afin de vérifier la situation ;
Les équipes d’inspection, de secours ou de maintenance sont prévenues en fonction de la situation ;
La zone de diffusion située à proximité demande aux véhicules arrivant sur les lieux de ralentir ou de s’arrêter ;
Si une évacuation est nécessaire, la diffusion ainsi que les alarmes sonores et visuelles proches de la galerie transversale sont activées ;
Les retours du terrain, les appels de dispatch et les opérations de diffusion sont enregistrés dans le même dossier d’incident ;
Une fois l’incident traité, l’opérateur confirme la clôture de l’événement.
Les points téléphoniques, les numéros de caméra et les zones de diffusion doivent être associés lors de la mise en place du système. Lorsqu’un appel arrive, l’opérateur peut alors ouvrir directement le flux vidéo le plus proche et sélectionner la zone de diffusion correspondante sans avoir à rechercher de nouveau les numéros des équipements.
Lors de l’intégration avec un système d’alarme incendie, un système de détection des incidents de circulation ou une plateforme de supervision du tunnel, la méthode d’interface, les conditions de déclenchement et les autorisations de contrôle doivent être définies à l’avance. Les actions telles que la fermeture de voies, l’évacuation des personnes ou l’arrêt d’équipements doivent conserver une étape de confirmation manuelle.
Enregistrement des Appels et Journaux d’Incidents
Le système d’enregistrement conserve les appels importants entre les téléphones de terrain, les consoles de dispatch et les postes de gestion. Il enregistre également le numéro appelant, le numéro appelé, l’heure de l’appel, l’état de la connexion, la durée de l’appel et le poste de l’opérateur.
Les responsables peuvent rechercher les enregistrements par nom de tunnel, numéro de téléphone, point kilométrique, heure ou numéro d’incident. Lorsqu’un même incident comprend plusieurs appels, transferts, diffusions et retours du terrain, les enregistrements peuvent être classés chronologiquement afin de reconstituer l’ensemble du processus d’intervention.
Les enregistrements ne servent pas uniquement à l’analyse des incidents. Ils peuvent également être utilisés pour les contrôles de permanence, le suivi des pannes d’équipements et la vérification des consignes opérationnelles. Par exemple, les journaux peuvent indiquer à quel moment l’équipe de maintenance a reçu une mission, si une alerte de circulation a été diffusée et quand le tunnel a été déclaré prêt à rouvrir.
Les durées de conservation des enregistrements, les emplacements de sauvegarde, les autorisations de recherche et les règles d’exportation doivent être configurés conformément aux procédures d’exploitation du tunnel. Les enregistrements importants doivent être protégés contre la suppression ou la modification par des comptes utilisateurs ordinaires.
Fiabilité et Mise en Œuvre du Projet
Un système de communication pour tunnel routier doit fonctionner en continu. Les tunnels longs, les groupes de tunnels et les axes de transport importants peuvent être équipés, selon leur niveau d’exploitation, de serveurs de dispatch redondants, de serveurs d’applications redondants, de boucles en fibre optique, d’alimentations UPS et d’alarmes de fonctionnement du réseau.
Si un équipement central tombe en panne, l’équipement de secours doit reprendre les principaux services de communication aussi rapidement que possible. Les données de numérotation, les configurations des terminaux et les fichiers d’enregistrement doivent être sauvegardés régulièrement afin d’éviter qu’une panne unique n’entraîne simultanément la perte de la configuration du système et des historiques.
Avant la mise en service officielle, le projet doit tester l’enregistrement des terminaux, la qualité vocale, les appels directs, la réponse automatique, le transfert d’appels, la diffusion, l’enregistrement et les alarmes de déconnexion. Les équipements SIP nécessitent également une vérification des codecs audio, de la transmission DTMF, du contrôle des appels et de l’interopérabilité entre les équipements de différents fabricants.
L’installation sur site doit inclure une vérification finale des numéros de téléphone, des emplacements réels d’installation, des repères kilométriques et des noms des points affichés sur la plateforme. Le centre de contrôle ne peut identifier correctement un emplacement en situation d’urgence que lorsque les informations du terminal correspondent à son emplacement physique réel.
Résultats Opérationnels Après le Déploiement
Après la mise en œuvre, le tunnel dispose de points fixes d’appel d’urgence répartis le long du parcours, permettant aux personnes présentes sur place de contacter le centre de contrôle depuis un terminal proche. Les opérateurs peuvent identifier le sens de circulation et le point kilométrique à partir des informations de l’appel entrant, ouvrir le flux vidéo le plus proche, contacter l’équipe d’intervention appropriée et diffuser les consignes nécessaires.
La surveillance centralisée des terminaux facilite la détection des équipements hors ligne et des défauts réseau. Le stockage des journaux téléphoniques, des diffusions et des opérations de dispatch sous un même incident réduit également le besoin de collecter manuellement les données provenant de plusieurs systèmes indépendants lors des contrôles de permanence ou des analyses d’incidents.
Becke Telcom peut configurer des téléphones industriels résistants aux intempéries, des téléphones antidéflagrants, des téléphones de dispatch SIP, des consoles de dispatch, des serveurs de dispatch, des passerelles vocales, des serveurs d’enregistrement et des terminaux de diffusion en fonction de la longueur du tunnel, de la répartition des points, des conditions environnementales et des ressources réseau existantes. Le système fournit une communication fixe et fiable pour l’exploitation quotidienne du tunnel, la maintenance électromécanique et la réponse aux situations d’urgence.
