Les systèmes radio LMR, HF et VHF/UHF restent essentiels dans les installations industrielles, les réseaux de transport, les services publics, les opérations de sécurité publique et les communications d’urgence. Le personnel de terrain peut dépendre de radios bidirectionnelles pour les opérations quotidiennes, tandis que les salles de contrôle, les bureaux et les centres de commandement distants utilisent de plus en plus des téléphones SIP, des systèmes IP PBX et des plateformes de dispatch logicielles.
Le problème est que ces systèmes fonctionnent souvent de manière indépendante. Les utilisateurs radio communiquent au sein d’un réseau RF, tandis que les utilisateurs téléphoniques et les opérateurs de dispatch travaillent sur un réseau IP. Une passerelle radio SIP fournit une interface entre ces deux environnements, permettant aux canaux radio existants d’être accessibles depuis des systèmes de communication basés sur SIP sans remplacer l’infrastructure radio existante.
Une intégration pratique ne consiste pas simplement à convertir de l’audio analogique en paquets IP. La passerelle doit également gérer l’audio d’émission et de réception, le contrôle PTT, la détection de porteuse, les niveaux des interfaces radio et le fonctionnement semi-duplex des systèmes radio conventionnels.
Pourquoi Connecter les Systèmes Radio à un Réseau SIP ?
Un système radio conventionnel est normalement conçu autour de sa propre zone de couverture. Un opérateur de dispatch peut utiliser une radio de contrôle ou une station de base, tandis que le personnel de bureau utilise un système téléphonique distinct. Lorsque plusieurs installations sont concernées, chaque site peut également conserver ses propres équipements radio et son propre poste de dispatch local.
Informations Produit Associées : Solutions de Passerelle RoIP
Cela crée des interruptions de communication lorsqu’un opérateur de salle de contrôle doit contacter des utilisateurs radio, lorsqu’un bureau distant doit accéder à un canal radio local ou lorsque plusieurs systèmes radio doivent être surveillés depuis un seul centre de dispatch.
La connexion des ressources radio à un réseau SIP permet d’étendre les canaux existants au-delà de leur position d’exploitation d’origine. Selon l’architecture du système, un canal radio peut être accessible depuis une console de dispatch, une extension SIP, un IP PBX ou un centre de contrôle distant via un réseau IP.
Le réseau radio lui-même n’a pas besoin d’être modifié. Les radios de base, répéteurs et radios de contrôle existants peuvent rester en service tandis que la passerelle assure la connexion avec la couche de communication IP.

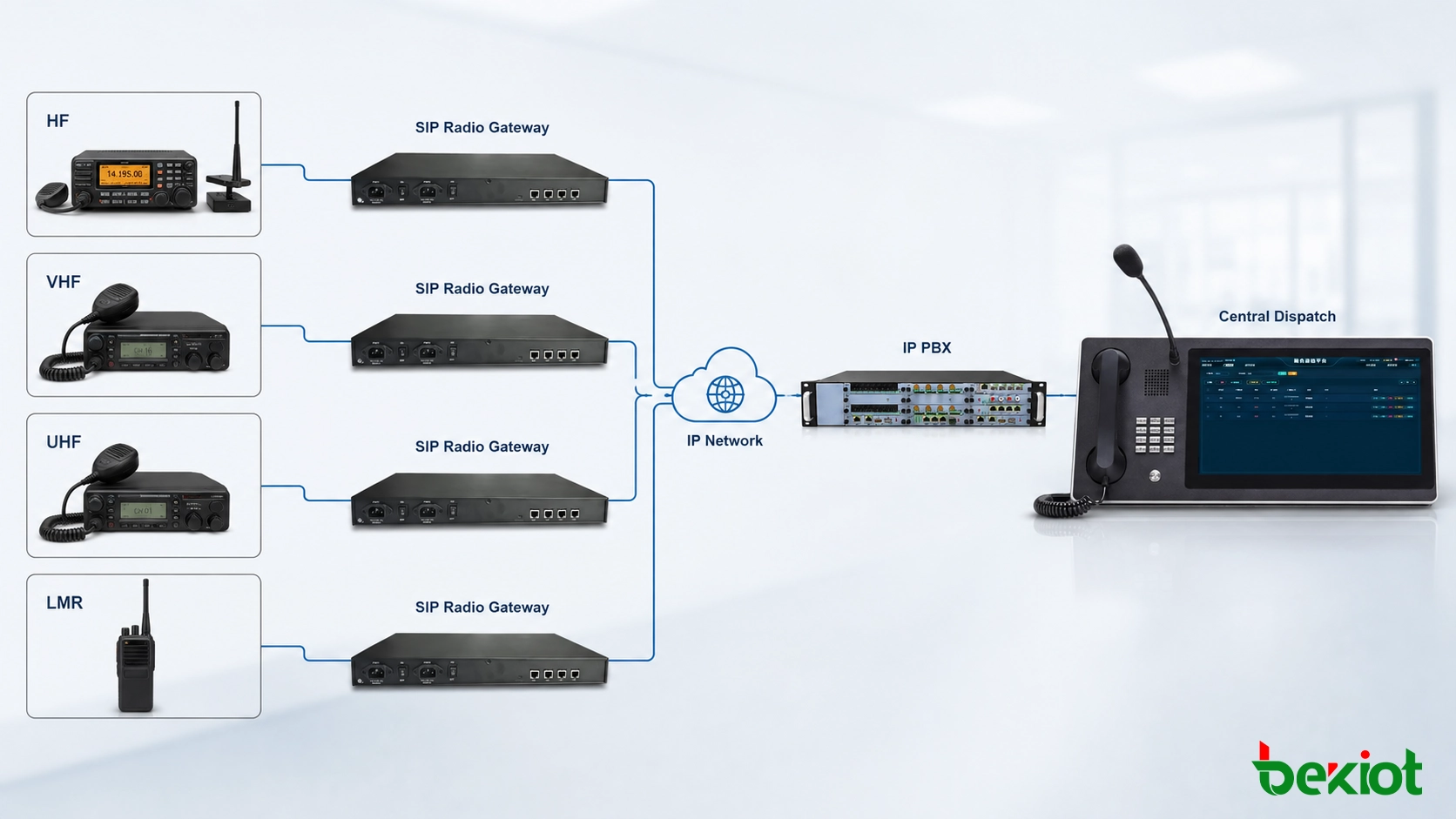

Architecture de la Passerelle Radio SIP et Interfaces Radio
Une passerelle radio se situe entre deux systèmes utilisant des méthodes de communication différentes. Le côté radio repose généralement sur des interfaces physiques audio et de contrôle, tandis que le côté IP utilise la signalisation et la transmission vocale par paquets.
Audio RX et TX
La plupart des intégrations radio nécessitent des chemins audio distincts pour la réception et l’émission. Lorsqu’une radio reçoit une transmission, l’audio RX est envoyé à la passerelle. La passerelle convertit le signal en audio numérique et le transmet via le réseau IP.
Dans le sens inverse, la voix reçue depuis le système SIP ou de dispatch est convertie en un signal audio compatible avec la radio et envoyée vers l’entrée audio TX de la radio.
Les caractéristiques électriques de ces interfaces doivent être vérifiées avant l’installation. Le niveau audio, l’impédance, la mise à la terre ainsi que le caractère symétrique ou asymétrique de l’interface peuvent affecter la qualité vocale.
Contrôle PTT
Une radio bidirectionnelle ne peut généralement pas émettre et recevoir simultanément sur le même canal. Avant que l’audio provenant du côté IP puisse être transmis par RF, la radio doit d’abord être placée en mode émission.
La passerelle effectue cette opération au moyen du contrôle PTT. Selon l’équipement, le PTT peut utiliser une broche de contrôle dédiée, un contact de relais, GPIO ou une interface E&M.
Lorsque l’opérateur de dispatch commence à transmettre, la passerelle active le PTT et applique l’audio TX à la radio. Lorsque la transmission se termine, la passerelle libère le PTT et la radio revient en mode réception.
COR et COS
La passerelle doit également déterminer si le canal radio est actif. De nombreuses radios de base et mobiles fournissent des sorties COR ou COS qui changent d’état lorsqu’une porteuse valide ou un signal reçu est détecté.
Ces informations peuvent être utilisées pour ouvrir le chemin audio de réception, indiquer l’activité du canal sur une console de dispatch ou empêcher un opérateur d’émettre lorsque le canal est déjà occupé.
GPIO, E&M et Contrôle Série
Les passerelles radio professionnelles peuvent fournir des interfaces GPIO ou E&M configurables pour le PTT, l’indication d’occupation, les alarmes et le contrôle externe. Certaines radios disposent également d’interfaces RS-232 ou d’autres interfaces série.
Lorsque la passerelle et la radio prennent toutes deux en charge les commandes requises, le contrôle série peut être utilisé pour des fonctions telles que la sélection de canal, le changement de fréquence ou la surveillance de l’état. Ces capacités dépendent du modèle de radio spécifique et ne doivent pas être supposées simplement parce que la passerelle prend en charge SIP.

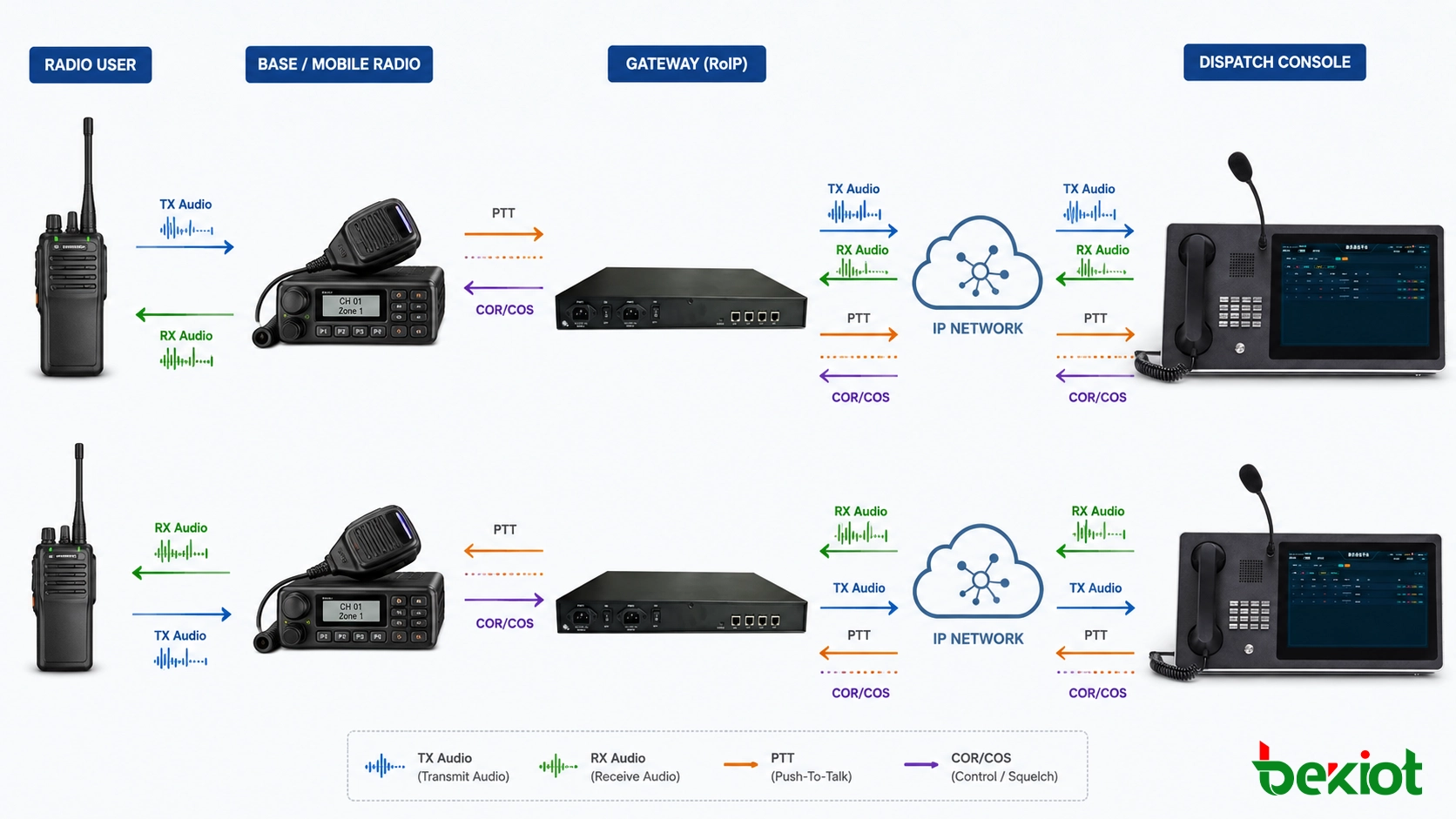

Fonctionnement de l’Audio Radio et du PTT sur SIP et IP
SIP, le transport de la voix et le contrôle radio remplissent des fonctions différentes au sein du même chemin de communication.
SIP est utilisé pour établir et gérer la session de communication entre les terminaux IP. Les informations média sont négociées lors de la création de la session, tandis que la voix en temps réel est normalement transportée via RTP.
Des codecs tels que G.711 PCMA ou PCMU sont couramment utilisés dans les environnements LAN et WAN administrés lorsque la bande passante disponible est suffisante et qu’une interopérabilité simple est requise.
Les fonctions spécifiques à la radio, telles que PTT et COR, restent sous la responsabilité de la passerelle. SIP ne remplace pas directement les interfaces électriques PTT ou de détection de porteuse d’une radio. La passerelle traduit plutôt l’état opérationnel du système de communication IP en actions de contrôle requises par la radio.
Communication de la Radio vers IP
Lorsqu’un utilisateur sur le terrain transmet via une radio VHF, UHF ou une autre radio connectée, la radio réceptrice fournit l’audio RX à la passerelle. Un signal COR ou COS peut simultanément indiquer que le canal est actif.
La passerelle traite l’audio et l’envoie via le réseau IP vers la console de dispatch, le terminal SIP ou la plateforme de communication désignée.
Communication de l’IP vers la Radio
Lorsqu’un opérateur de dispatch répond, la passerelle active d’abord le contrôle PTT de la radio connectée. L’audio provenant du côté IP est ensuite envoyé vers l’interface audio TX et transmis sur le canal radio.
Après que l’opérateur a relâché le PTT, la passerelle supprime la commande d’émission et remet le canal en mode réception.
Le PTT sur IP Nécessite une Logique de Contrôle Compatible
Le contrôle PTT n’est pas mis en œuvre exactement de la même manière par toutes les passerelles radio ou tous les systèmes de dispatch.
Certains systèmes de passerelle utilisent une signalisation de contrôle interne entre les unités de passerelle. D’autres exposent les canaux radio à un serveur SIP et gèrent le PTT au moyen de leur propre logique applicative. Une plateforme de dispatch peut également communiquer avec la passerelle via une API dédiée ou un protocole de contrôle spécifique au fabricant.
Pour cette raison, l’interopérabilité doit être vérifiée à la fois au niveau de la voix et du contrôle. Une inscription SIP réussie ne garantit pas automatiquement que le PTT, l’indication d’occupation du canal ou le contrôle radio à distance fonctionneront correctement avec toutes les plateformes tierces.
Connexion des Systèmes Radio LMR, HF et VHF/UHF
L’architecture de passerelle de base peut être utilisée avec plusieurs types de systèmes radio, mais les exigences réelles en matière d’interface dépendent davantage de l’équipement radio que de la seule bande RF.
Intégration des Radios LMR
Les systèmes Land Mobile Radio sont largement utilisés dans les installations industrielles, les entreprises de transport, les services publics, les organisations de sécurité et les services d’urgence.
Une passerelle radio SIP peut généralement se connecter à une station de base LMR, une radio de contrôle, une radio mobile ou une autre interface radio adaptée. Les signaux vocaux et de contrôle sont récupérés depuis la radio et mis à disposition du système de communication IP.
Cette approche est particulièrement utile lorsqu’une organisation souhaite conserver son infrastructure radio existante tout en déplaçant le poste de dispatch vers un emplacement centralisé ou distant.
Pour les technologies radio numériques telles que DMR, P25 ou TETRA, il est important de distinguer l’intégration au niveau audio de l’intégration au niveau protocolaire.
Si la passerelle se connecte via l’audio RX, l’audio TX, le PTT et le COR, elle peut assurer l’interopérabilité vocale radio, mais elle n’accède pas automatiquement à toutes les fonctions natives de la radio numérique.
Les identités des abonnés, groupes de conversation, signalisations d’urgence, informations GPS, contrôles du chiffrement et autres fonctions numériques peuvent nécessiter une intégration protocolaire ou une interface dédiée fournie par le fabricant du système radio.
Intégration des Radios HF
La radio HF est couramment utilisée lorsque les communications doivent couvrir de longues distances ou rester disponibles lorsque les réseaux cellulaires et terrestres sont limités. Les applications comprennent les sites industriels éloignés, les communications maritimes, les réseaux d’urgence et les infrastructures isolées.
Une passerelle radio permet à un émetteur-récepteur HF de rester à proximité de son système d’antenne tandis que l’opérateur travaille depuis un centre de contrôle distant.
La voix et le contrôle PTT peuvent circuler entre les deux emplacements via un réseau IP. Si la radio HF fournit une interface de commande à distance compatible, des fonctions telles que la sélection du canal ou de la fréquence peuvent également être disponibles.
Intégration des Radios VHF et UHF
Les systèmes VHF et UHF sont fréquemment utilisés pour les communications locales dans les usines, mines, ports, chemins de fer, aéroports, sites de services publics et grands campus.
Une passerelle connectée à la radio de base ou de contrôle peut étendre le canal au réseau IP afin que l’opérateur de dispatch n’ait pas besoin de rester physiquement à proximité de l’équipement radio.
Lorsque plusieurs sites ou canaux sont concernés, plusieurs ressources radio peuvent également être présentées sur un même poste de travail de dispatch, réduisant ainsi le besoin de radios de contrôle distinctes au poste opérateur.

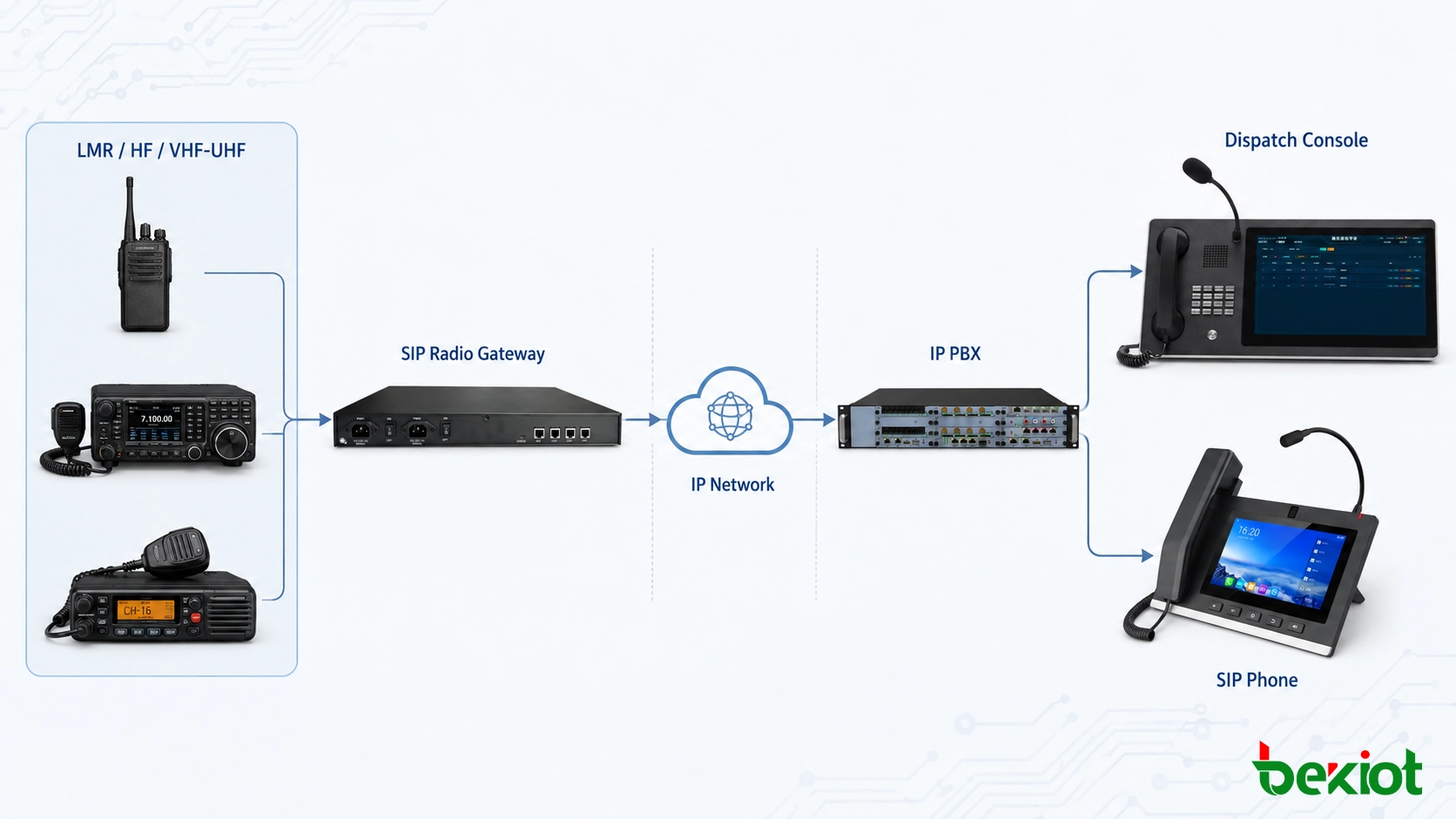

Architectures Courantes de Déploiement des Passerelles Radio SIP
De la Radio vers un Téléphone SIP
Dans un déploiement relativement simple, une passerelle radio peut être enregistrée sur un IP PBX et se voir attribuer un compte SIP ou une extension.
Les utilisateurs SIP autorisés peuvent alors accéder au canal radio connecté conformément aux règles de routage et de contrôle configurées dans le système.
Cette configuration est utile lorsque les superviseurs, le personnel de maintenance ou les agents de sécurité n’ont besoin que d’un accès occasionnel au réseau radio et ne nécessitent pas une console de dispatch complète.
De la Radio vers une Console de Dispatch
Les installations en salle de contrôle nécessitent généralement plus d’une ressource de communication. L’opérateur peut devoir surveiller plusieurs canaux radio tout en gérant des extensions SIP, des appels d’urgence ou des connexions téléphoniques externes.
Une plateforme de dispatch peut présenter ces ressources via une interface opérateur unique, permettant au dispatcher de sélectionner le canal radio requis et de contrôler le PTT sans utiliser un microphone ou une radio de contrôle distincte pour chaque réseau.
Radio Distante sur WAN
La radio et l’opérateur de dispatch n’ont pas besoin d’être situés sur le même site. Une radio de base peut être installée à l’endroit offrant la meilleure couverture d’antenne, tandis que sa passerelle connecte la radio à un centre de dispatch distant via un WAN privé, un VPN, un réseau fibre optique, une liaison micro-ondes ou une autre connexion IP appropriée.
Cette architecture est utile pour les sites radio sans personnel, les installations industrielles distribuées et les réseaux de communication couvrant une vaste zone géographique.
Plusieurs Réseaux Radio sur une Seule Plateforme de Dispatch
Certaines organisations exploitent plusieurs systèmes radio indépendants. Une installation peut utiliser VHF pour la maintenance, UHF pour la sécurité et HF comme moyen de communication de secours longue distance.
Chaque radio peut être connectée via un canal de passerelle approprié et intégrée au même environnement de dispatch sur IP.
Les réseaux RF restent indépendants, mais les opérateurs peuvent y accéder depuis une interface de contrôle commune.
Points à Vérifier Avant de Déployer une Passerelle Radio SIP
La plupart des problèmes d’intégration radio sont causés par des incompatibilités d’interface, une logique de contrôle différente ou les conditions du réseau plutôt que par l’enregistrement SIP lui-même. L’environnement radio et réseau doit donc être vérifié avant l’installation.
Compatibilité de l’Interface Radio
Vérifiez que la radio fournit des connexions appropriées pour l’audio RX, l’audio TX, le PTT et, si nécessaire, le COR ou le COS.
Le brochage du connecteur d’accessoires, la tension audio, l’impédance et la logique de contrôle doivent être vérifiés à partir de la documentation de la radio. Une intégration via un connecteur d’accessoires ou système dédié est généralement préférable à l’utilisation des connexions microphone et haut-parleur.
PTT et Détection de Porteuse
Le PTT peut fonctionner en actif haut, actif bas, contact sec, relais, GPIO ou contrôle E&M. La passerelle doit être configurée pour correspondre à la radio.
La polarité du COR ou du COS doit également être vérifiée. Une configuration incorrecte peut faire apparaître un canal radio comme constamment actif ou empêcher la passerelle de reconnaître le trafic radio entrant.
Réglage du Niveau Audio
Les niveaux audio TX et RX doivent être testés lors de la mise en service avec un trafic radio normal. Un niveau excessif peut provoquer de la distorsion, tandis qu’un niveau insuffisant peut rendre la voix faible ou difficile à comprendre.
Les boucles de masse, l’isolation électrique ainsi que les connexions symétriques ou asymétriques doivent également être prises en compte lorsque la radio et la passerelle sont installées dans des baies différentes ou alimentées par des sources distinctes.
Latence, Jitter et QoS
Le dispatch radio est sensible aux délais, car les opérateurs passent fréquemment entre les états de réception et d’émission. Une latence réseau élevée peut rendre les conversations peu naturelles et entraîner la coupure du début d’une transmission.
Un chemin réseau stable, une configuration QoS appropriée et des paramètres adaptés du tampon de jitter sont donc importants, en particulier lorsque les passerelles fonctionnent sur un WAN.
Serveur SIP et Routage des Appels
La conception du système doit déterminer si la passerelle communique directement avec une plateforme de dispatch ou si elle s’enregistre auprès d’un IP PBX ou d’un serveur SIP.
Dans les déploiements basés sur PBX, des comptes SIP ou des extensions peuvent être attribués à chaque canal radio afin que les autorisations d’accès et le routage des appels puissent être gérés avec les autres terminaux de communication.
Sécurité et Fiabilité du Réseau
Lorsque le trafic radio traverse des réseaux distants ou non fiables, les règles de pare-feu, le comportement NAT et les chemins média RTP doivent être considérés ensemble.
Des VPN, une signalisation SIP chiffrée, un RTP sécurisé ou d’autres méthodes de protection peuvent être utilisés lorsqu’ils sont pris en charge par les équipements et requis par le projet.
Les installations critiques doivent également prévoir une alimentation redondante, des chemins réseau de secours et un fonctionnement radio local au cas où le réseau IP ou la plateforme centrale de communication deviendrait indisponible.
FAQ sur l’Intégration d’une Passerelle Radio SIP
Quelle est la différence entre une Passerelle Radio SIP et une Passerelle RoIP ?
RoIP Gateway est un terme plus large désignant les équipements qui transportent la voix radio et les informations de contrôle associées sur un réseau IP. Une passerelle radio SIP fournit spécifiquement une connectivité SIP afin que les ressources radio puissent interagir avec des serveurs SIP, des systèmes IP PBX, des téléphones SIP ou des plateformes de dispatch compatibles.
De nombreuses passerelles professionnelles prennent en charge à la fois SIP et d’autres méthodes de communication RoIP, de sorte que les deux termes peuvent se chevaucher dans les applications pratiques.
Un Téléphone SIP Peut-il Communiquer avec une Radio VHF ou UHF ?
Oui. Une passerelle radio adaptée est nécessaire entre le réseau SIP et la radio. La passerelle assure la conversion de la voix ainsi que le contrôle PTT nécessaire pour placer la radio en mode émission.
Une Même Passerelle Peut-elle Être Utilisée avec des Radios HF, VHF et UHF ?
La bande de fréquence seule ne détermine pas la compatibilité. Les facteurs les plus importants sont l’interface audio de la radio, les signaux de contrôle, les caractéristiques électriques et les éventuelles exigences de commande à distance.
Si une radio fournit des interfaces compatibles pour l’audio RX, l’audio TX et le PTT, elle peut être connectée à une passerelle radio appropriée, qu’elle fonctionne en HF, VHF ou UHF.
SIP Transmet-il Directement le Signal PTT de la Radio ?
Pas nécessairement. SIP gère la session de communication, tandis que la passerelle gère la relation entre l’état de la communication IP et le contrôle PTT physique requis par la radio.
La mise en œuvre du PTT peut utiliser GPIO, E&M, des contacts de relais, un contrôle série ou une signalisation spécifique à la passerelle selon l’équipement.
Les Radios DMR, P25 ou TETRA Peuvent-elles se Connecter à un Système SIP ?
Oui, mais les fonctions disponibles dépendent de la manière dont la radio est connectée.
Une connexion audio et PTT peut fournir une interopérabilité vocale de base. Les fonctions natives telles que l’identifiant radio, les groupes de conversation, la signalisation d’urgence, la localisation ou le chiffrement nécessitent généralement une interface plus approfondie au niveau du protocole.
Les Communications Radio et les Appels SIP Peuvent-ils Être Enregistrés Ensemble ?
Oui. Une fois l’audio radio disponible dans l’environnement de communication IP, une plateforme d’enregistrement compatible peut enregistrer de manière centralisée les communications radio et téléphoniques. La méthode d’enregistrement dépend de la passerelle radio, de la plateforme SIP et de l’architecture globale du système de dispatch.
Un déploiement bien conçu d’une passerelle radio SIP permet aux organisations de conserver leur infrastructure radio LMR, HF, VHF et UHF existante tout en étendant ces ressources de communication aux réseaux IP modernes. L’essentiel est de vérifier l’interface radio, la logique PTT et de contrôle de porteuse, les niveaux audio et les conditions réseau, plutôt que de considérer l’intégration radio comme une simple opération d’enregistrement SIP.
