Dans le commandement d'urgence, la sécurité publique, l'énergie, les transports, les parcs industriels, les mines, les aéroports, les ports, les services publics et la gestion de grandes installations, les systèmes d'intercom radio sont depuis longtemps le fondement de la communication de première ligne. Les radios bidirectionnelles sont simples, rapides et familières. Les opérateurs appuient sur le bouton PTT, parlent à un groupe, et les équipes sur le terrain peuvent recevoir des instructions immédiatement sans ouvrir une application ni rechercher un contact.

Cependant, le travail de commandement moderne ne se limite plus à la voix radio. Les centres de répartition ont désormais besoin de connecter les personnes, les plates-formes, les dispositifs, les alarmes, les cartes, les caméras, les systèmes de sonorisation, les téléphones IP, les terminaux mobiles et les centres de commandement à distance. Un système traditionnel basé uniquement sur la radio peut encore être fiable pour la voix de groupe, mais il ne peut pas facilement participer aux flux de travail numériques à moins qu'une couche de passerelle ne soit ajoutée.

Une passerelle radio trunkée ou une passerelle RoIP fournit cette couche d'intégration. Elle aide à intégrer la communication radio dans un environnement de commandement basé sur IP, permettant aux répartiteurs de coordonner les utilisateurs radio sur le terrain avec les systèmes SIP, les plates-formes vidéo, les systèmes d'alarme, la diffusion et les ressources de communication 4G/5G.

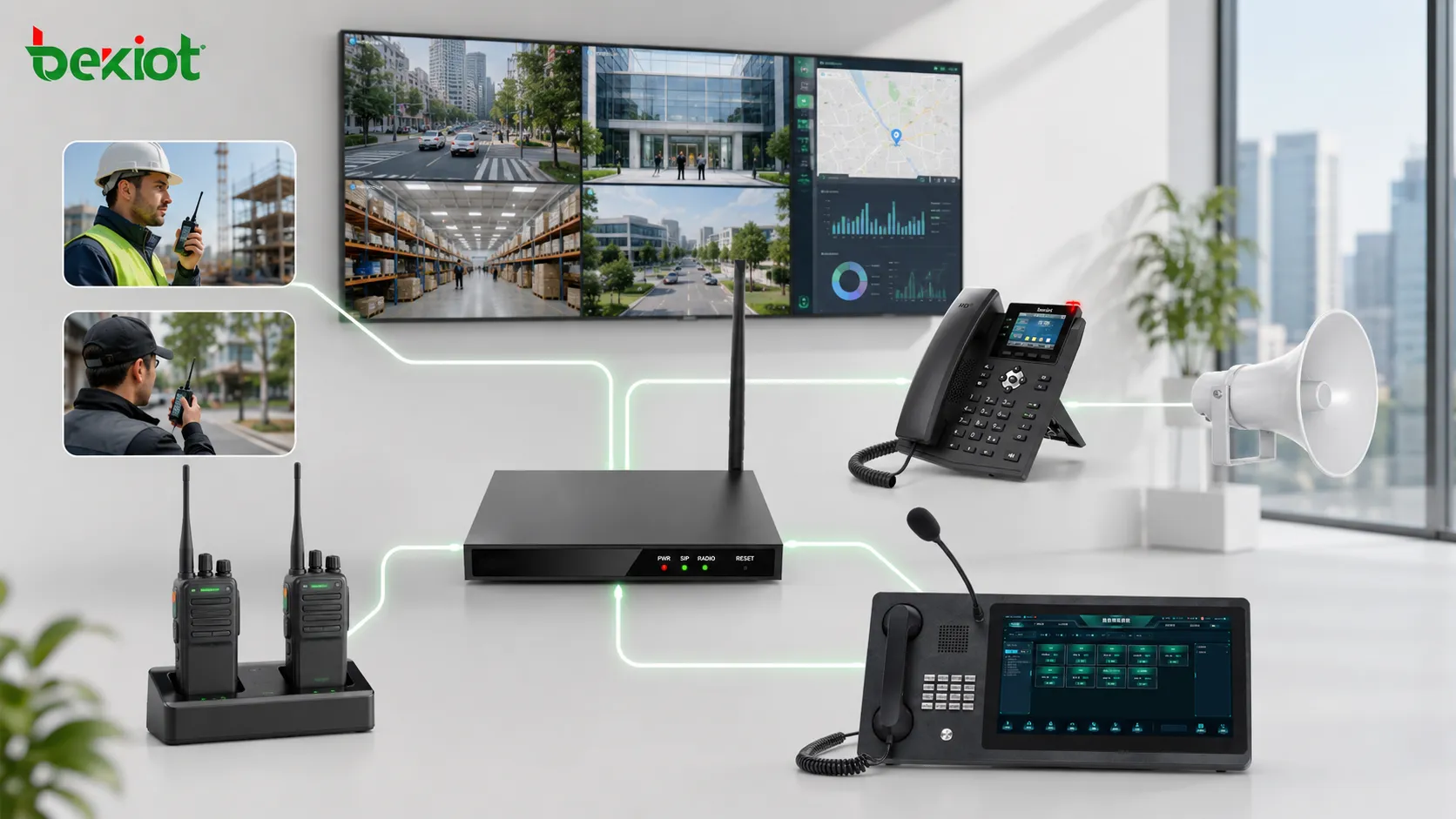

Quand la communication vocale devient une collaboration opérationnelle

Les systèmes de radio trunkée traditionnels sont conçus pour résoudre un problème spécifique : la communication vocale rapide en groupe. Cela reste précieux sur le terrain, en particulier lorsque les travailleurs ont besoin d'une conscience mains libres, d'une transmission rapide des ordres et d'un fonctionnement simple sous pression. Dans de nombreux environnements industriels et d'urgence, la radio reste plus pratique que les appels téléphoniques ordinaires.

La limitation apparaît lorsque le centre de commandement doit faire plus que parler. Par exemple, un système d'alarme peut détecter une intrusion, une plateforme vidéo peut afficher une image en direct, une carte SIG peut montrer l'emplacement d'une équipe sur le terrain, et un système de sonorisation peut avoir besoin de diffuser un avertissement. Si le réseau radio est isolé, le répartiteur doit traduire manuellement toutes ces informations en instructions vocales et les relayer aux utilisateurs radio.

Cela crée un fossé entre les systèmes numériques et l'exécution sur le terrain. La plateforme de commandement peut « voir » l'événement, mais elle ne peut pas atteindre directement les personnes qui doivent réagir. L'intégration de passerelle aide à combler ce fossé en convertissant la communication radio en une partie d'un flux de travail opérationnel plus large.

Le problème central : les réseaux isolés ralentissent la réponse

Dans de nombreux projets, différents systèmes sont construits à des moments différents par différents fournisseurs. Le système radio peut appartenir au département de sécurité, le système téléphonique IP peut appartenir à l'informatique, la plateforme vidéo peut appartenir à l'équipe de surveillance, et le système d'alarme peut faire partie de l'automatisation du bâtiment. Chaque système peut fonctionner de manière autonome, mais ils ne communiquent pas naturellement entre eux.

Lors des opérations quotidiennes, cette séparation peut ne causer qu'une gêne. Lors d'une urgence, elle peut devenir un grave problème de réponse. Une alarme incendie, un avertissement de fuite chimique, un incident dans un tunnel, une panne d'équipement ferroviaire ou une intrusion de périmètre peuvent nécessiter une communication immédiate entre les départements. Si le répartiteur doit manœuvrer plusieurs systèmes indépendants manuellement, l'efficacité de la réponse est réduite.

Obstacles courants à la communication dans les projets réels

Les utilisateurs radio ne peuvent souvent pas parler directement avec les utilisateurs de téléphones IP. Les plates-formes de dispatching SIP peuvent ne pas être capables de rejoindre les groupes de conversation radio. Les systèmes d'alarme peuvent ne pas être capables de déclencher automatiquement des notifications radio. Les opérateurs de vidéosurveillance peuvent avoir besoin d'appeler une autre personne pour informer les équipes radio de ce qu'ils voient à l'écran.

Ces obstacles augmentent le nombre d'étapes manuelles dans la chaîne de réponse. Chaque étape supplémentaire crée un retard, et chaque relais peut entraîner une perte d'information. Une architecture basée sur une passerelle réduit ces obstacles en créant une connexion contrôlée entre les réseaux radio et les systèmes de communication IP.

Pourquoi une simple couverture radio ne suffit pas

Une bonne couverture radio signifie seulement que les utilisateurs radio peuvent communiquer au sein du système radio. Elle ne signifie pas que le système radio est intégré au reste de l'environnement de commandement. Les exigences modernes de répartition incluent les appels inter-réseaux, la liaison de groupes, l'enregistrement, la communication déclenchée par événement, l'accès à distance et la coordination avec d'autres plates-formes.

Par conséquent, la planification de la couverture et l'intégration du système doivent être envisagées ensemble. Un réseau radio qui couvre le site mais reste isolé peut encore ne pas parvenir à soutenir efficacement la collaboration de commandement.

La couche passerelle dans une architecture convergente

Une passerelle radio agit comme un pont entre le monde de la radio et le monde de la communication IP. Elle peut connecter les radios analogiques, les systèmes trunkés numériques, les stations de base radio, les plates-formes de dispatching SIP, les systèmes IP PBX, les systèmes d'enregistrement, les plates-formes PTT de réseau public et les logiciels de commandement. Selon le projet, elle peut gérer la conversion audio, la signalisation SIP, le contrôle PTT, le pontage de groupes, l'accès à l'enregistrement et la liaison de plates-formes.

Dans un déploiement pratique, la passerelle ne remplace pas le système radio. Au lieu de cela, elle étend la valeur des actifs radio existants. Les radios, les stations de base et les habitudes des utilisateurs peuvent continuer à exister, tandis que la passerelle permet à ces actifs de participer à la répartition basée sur IP et à la collaboration multi-systèmes.

Communication radio-vers-SIP

De nombreuses plates-formes de commandement et systèmes de communication IP utilisent SIP comme protocole de signalisation standard. En connectant les canaux radio aux systèmes basés sur SIP, la passerelle permet aux utilisateurs radio et aux utilisateurs IP de communiquer via des flux de travail de répartition contrôlés.

Ceci est utile dans les salles de garde, les centres de contrôle, les salles de commandement d'urgence, les centres d'opérations industrielles et les plates-formes de gestion multi-sites. Les répartiteurs peuvent coordonner les utilisateurs radio à partir d'une interface logicielle, d'une console SIP, d'un téléphone IP ou d'une plateforme de communication unifiée.

Contrôle PTT et coordination des groupes de conversation

La communication « push-to-talk » est différente des appels téléphoniques ordinaires en duplex intégral. Normalement, un seul utilisateur parle à la fois, tandis que les autres écoutent. Lorsque la communication radio est connectée à des plates-formes SIP ou IP, la passerelle doit gérer le contrôle PTT avec soin.

Les fonctions importantes peuvent inclure la demande de droit de parole, la libération du droit de parole, la détection de porteuse, l'activation audio, la sélection de groupe, le mappage des canaux et la priorité d'urgence. Sans une logique PTT appropriée, la communication inter-réseau peut devenir instable ou déroutante.

Transformer les événements en communication actionnable

La plus grande valeur de l'intégration de passerelle apparaît lorsque la communication devient événementielle. Dans un système traditionnel, le répartiteur voit un événement, puis appelle ou diffuse manuellement des instructions. Dans un système intégré, les alarmes, la vidéo, le SIG et la logique de répartition peuvent être connectés plus directement à la communication radio.

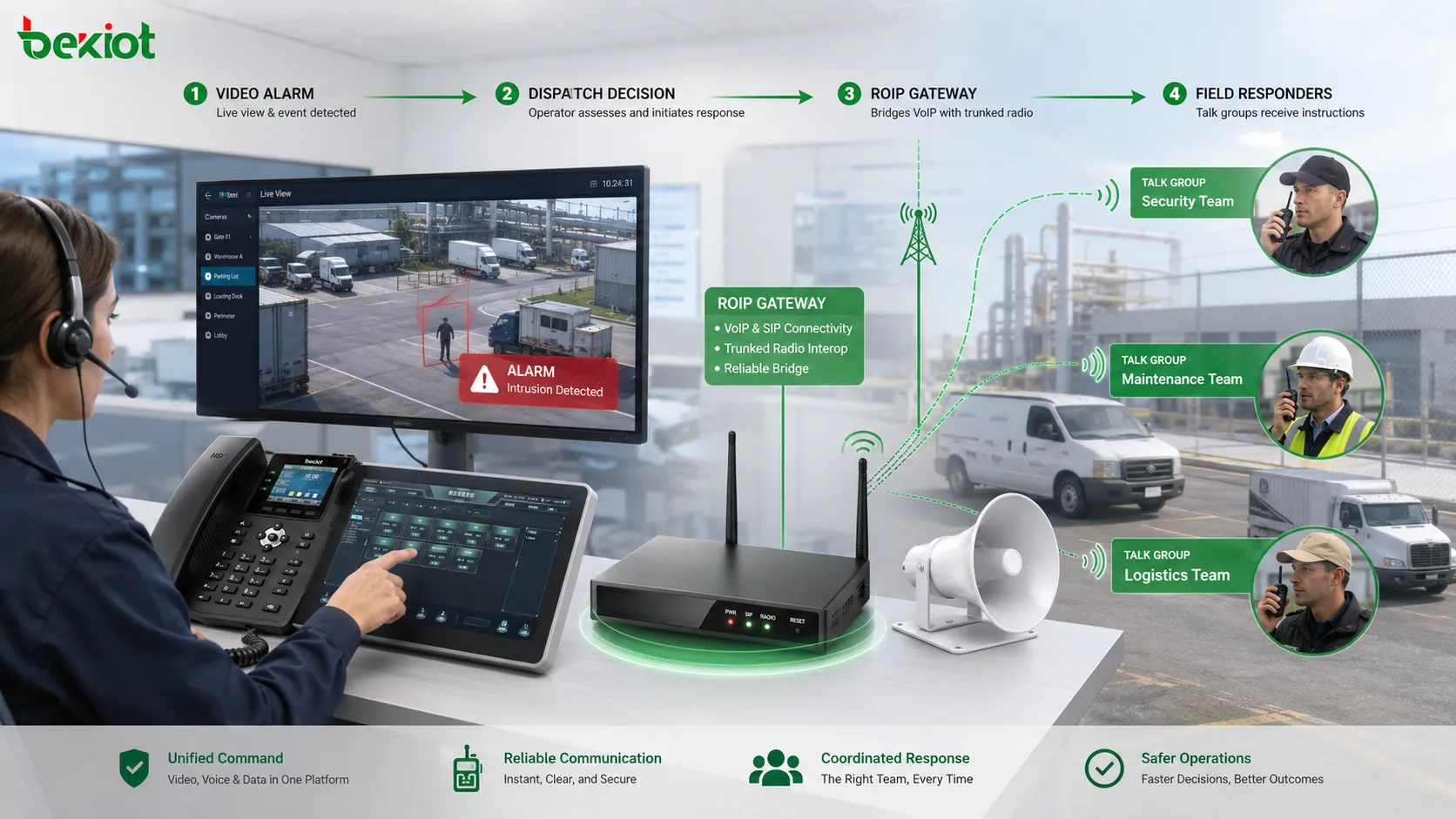

Par exemple, lorsqu'une alarme de périmètre est déclenchée dans un parc industriel, la plateforme peut afficher la vue de la caméra, identifier l'équipe de patrouille la plus proche et notifier le bon groupe radio. Lorsqu'un incident de tunnel se produit, le système peut lier les flux vidéo, répartir le personnel de maintenance, diffuser des instructions et enregistrer le processus de communication. Lorsqu'une alarme d'usine chimique est déclenchée, le centre de commandement peut appeler le groupe radio d'urgence et activer les avertissements de sonorisation via des procédures coordonnées.

De la notification d'alarme à la clôture de la réponse

Un flux de travail de commandement solide devrait inclure la détection, la confirmation, la répartition, la réponse, l'enregistrement et l'examen. La passerelle aide à la partie répartition et communication de cette boucle. Elle garantit que les bonnes équipes de terrain peuvent être jointes via leurs dispositifs radio existants.

Après l'événement, les enregistrements vocaux, l'activité du groupe, l'historique des alarmes et les actions des opérateurs peuvent soutenir l'examen et le suivi des responsabilités. Cela améliore non seulement la réponse en temps réel, mais aussi la gestion à long terme.

Réduction de la dépendance au relais manuel

Le relais manuel est encore courant dans de nombreuses salles de commandement. Un opérateur voit une alarme, appelle une autre personne, attend la confirmation, puis demande à quelqu'un d'autre de notifier l'équipe de terrain. Ce processus peut fonctionner pour les petits incidents, mais il devient inefficace lors d'événements multi-points.

L'intégration de passerelle réduit le besoin de transfert manuel répété. La plateforme peut connecter les actions de communication à la logique réelle de l'événement, permettant au centre de commandement de répondre plus rapidement et avec moins d'étapes inutiles.

Étendre la communication radio à travers les sites et les régions

Les systèmes radio traditionnels sont souvent limités par la couverture locale. Une usine, une section ferroviaire, une zone aéroportuaire, un tunnel, un campus ou une zone portuaire peuvent avoir leur propre couverture radio, mais la communication devient plus difficile lorsque les équipes se déplacent à l'extérieur de cette zone ou lorsque plusieurs sites nécessitent un commandement unifié.

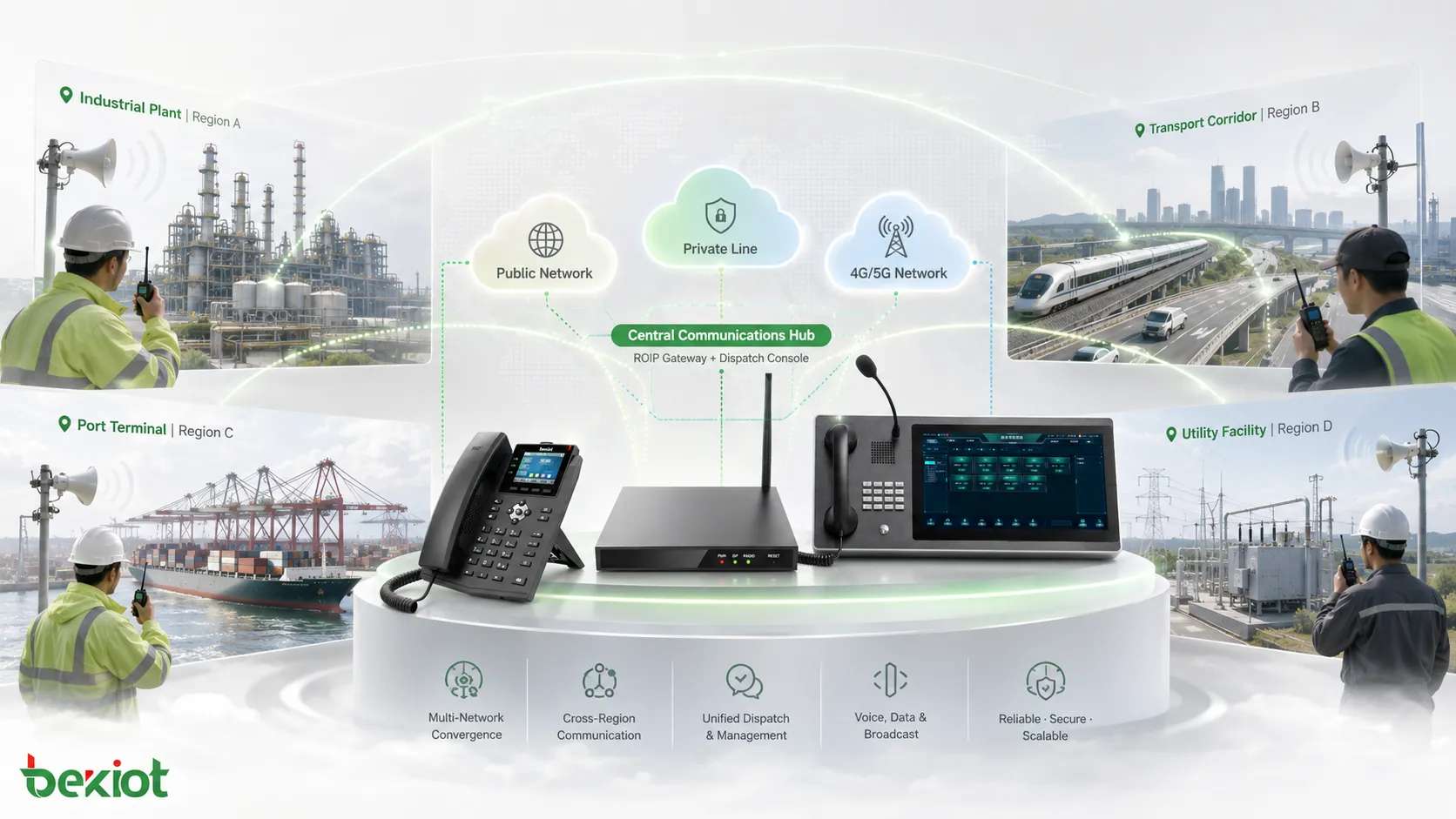

L'intégration de passerelle peut étendre la communication radio via les réseaux IP, les lignes privées, les VPN, les réseaux 4G/5G ou les plates-formes de répartition. Cela permet de connecter les groupes radio locaux à des centres de commandement distants, des plates-formes de gestion régionales ou d'autres sites.

Coordination de commandement multi-sites

Pour les organisations disposant de plusieurs succursales, zones de construction, gares, entrepôts, sous-stations ou zones industrielles, une passerelle peut aider à connecter les systèmes radio locaux dans une architecture de commandement centralisée. Les utilisateurs radio locaux peuvent conserver leurs terminaux familiers, tandis que les gestionnaires acquièrent une visibilité de communication plus large.

Ceci est particulièrement précieux pour les réseaux énergétiques, les lignes de transport, les parcs logistiques, les ports, les zones minières et les centres d'opération des villes intelligentes où les équipes sont réparties sur de vastes zones.

Extension du réseau public pour les équipes mobiles

Lorsque les utilisateurs sur le terrain se déplacent hors de la couverture radio privée, le PTT sur réseau public ou la communication 4G/5G peuvent servir de couche d'extension. Une conception convergente peut permettre aux utilisateurs du réseau public, aux utilisateurs de dispatching SIP et aux utilisateurs radio privés de participer à des flux de travail coordonnés.

Cela ne signifie pas que les réseaux publics devraient remplacer la radio privée dans toutes les applications critiques. Au lieu de cela, cela signifie que différentes couches de communication peuvent se compléter selon la couverture, la fiabilité, le coût et la priorité opérationnelle.

Composants typiques du système

Une solution de communication convergente complète peut inclure des terminaux radio, des stations de base radio, des passerelles RoIP, des serveurs SIP, des plates-formes IP PBX, des logiciels de répartition, des plates-formes de vidéosurveillance, des systèmes d'alarme, des systèmes de sonorisation, des serveurs d'enregistrement, des cartes SIG, des terminaux mobiles et des clients de centre de commandement à distance.

La passerelle n'est qu'une partie du système, mais c'est souvent la pièce clé qui permet l'interconnexion. Sans la passerelle, le système radio reste séparé de la plateforme numérique. Avec la passerelle, les utilisateurs radio peuvent être intégrés dans une architecture de commandement plus large.

Couche radio

La couche radio comprend les radios portatives, les radios de véhicule, les stations de base, les répéteurs et les systèmes radio trunkés. Elle fournit une communication vocale directe sur le terrain et reste importante dans les environnements où les téléphones mobiles ou les applications ne suffisent pas.

Selon l'industrie, le système radio peut être analogique, numérique conventionnel ou trunké. Il peut utiliser différents plans de canaux, groupes ou règles de répartition. Ces détails doivent être pris en compte avant l'intégration de la passerelle.

Couche de communication IP

La couche IP peut inclure des serveurs SIP, des téléphones IP, des consoles de répartition, des plates-formes d'enregistrement, des systèmes PTT de réseau public et des logiciels de centre de commandement. Cette couche fournit un contrôle de communication flexible, un accès à distance, une intégration de plateforme et une gestion numérique.

Lorsque la communication radio et IP est correctement connectée, les opérateurs peuvent coordonner les utilisateurs de terrain plus efficacement et connecter la communication avec d'autres systèmes métier.

Couche de liaison d'applications

La couche application comprend la vidéo, les alarmes, le SIG, le contrôle d'accès, l'automatisation des bâtiments, les plans d'urgence, les ordres de travail et les systèmes de gestion d'incidents. Cette couche transforme la communication en un flux de travail de réponse plutôt qu'en une fonction vocale autonome.

Dans les projets modernes, cette couche de liaison d'applications est souvent l'endroit où la valeur commerciale devient la plus visible.

Architecture recommandée pour le déploiement de projet

Une architecture pratique doit être conçue en fonction du flux de travail du site, et non seulement selon les listes d'équipement. Les ingénieurs doivent définir quels groupes radio doivent se connecter à quels utilisateurs de répartition, quelles alarmes nécessitent une liaison automatique, quels sites nécessitent un accès de commandement à distance, et quels chemins de communication ont besoin de redondance.

Pour les projets impliquant une intégration radio-IP, une mise à niveau de la répartition radio, une convergence de communication public-privé ou une liaison de commandement basée sur SIP, la technologie RoIP est couramment utilisée comme pont entre les réseaux radio de terrain et les plates-formes IP.

Solution produit connexe : Passerelle Becke RoIP

Lors de la sélection d'une solution RoIP, les équipes de projet doivent examiner la compatibilité de l'interface radio, le support SIP, le contrôle PTT, la qualité audio, la capacité des canaux, l'environnement de déploiement, la fiabilité du réseau, les exigences de liaison d'alarme et les besoins de maintenance à long terme.

Scénarios de déploiement dans tous les secteurs

L'intégration basée sur passerelle convient à tout environnement où les utilisateurs radio doivent être connectés à des plates-formes de commandement ou à d'autres systèmes de communication. L'architecture est particulièrement utile dans la sécurité publique, la gestion des urgences, les parcs chimiques, les centrales électriques, les sous-stations, les tunnels, le transport ferroviaire, les aéroports, les ports, les mines, les campus, les parcs industriels et les grandes installations commerciales.

Réponse d'urgence et sécurité publique

Les équipes d'urgence peuvent arriver de différents départements avec différents systèmes radio. Une conception basée sur une passerelle peut aider les postes de commandement locaux à connecter les groupes radio, les utilisateurs de dispatching SIP et les équipes de soutien à distance. Cela améliore la coordination lorsque le temps est limité et que les conditions de communication sont complexes.

Dans la réponse aux catastrophes, les postes de commandement temporaires peuvent utiliser l'intégration de passerelle pour connecter les utilisateurs radio locaux à un centre de commandement distant. Les instructions vocales, les rapports de statut et les mises à jour sur le terrain peuvent être transmis via un flux de travail plus organisé.

Opérations énergétiques, chimiques et industrielles

Dans les sites énergétiques et chimiques, les événements de sécurité nécessitent une communication rapide et précise. Une alarme de gaz, une panne d'équipement, un avertissement d'incendie ou une intrusion dans une zone restreinte peuvent nécessiter une notification immédiate aux équipes de maintenance, aux agents de sécurité et aux opérateurs de salle de contrôle.

En reliant les plates-formes d'alarme, les systèmes vidéo et les groupes radio via une passerelle, le centre de commandement peut raccourcir le chemin entre la détection d'événement et la réponse sur le terrain.

Systèmes de transport, ports et ferroviaires

Les environnements de transport comprennent généralement des équipes réparties, des véhicules en mouvement, le personnel de gare, les travailleurs de maintenance et les opérateurs de centre de contrôle. La communication radio reste importante, mais elle doit souvent fonctionner avec la vidéo, le SIG, les informations aux passagers, la sonorisation et les systèmes de réponse d'urgence.

L'intégration de passerelle permet aux groupes radio de faire partie d'une plateforme de commandement unifiée, améliorant la coordination sur les itinéraires, les gares, les dépôts, les triages et les salles de contrôle.

Points clés de conception avant la mise en œuvre

Avant le déploiement, les ingénieurs doivent cartographier l'ensemble du flux de travail de communication. Cela comprend les groupes d'utilisateurs, les canaux radio, les comptes SIP, les rôles de répartition, les règles de liaison d'alarme, les exigences d'enregistrement, les chemins réseau et les paramètres de priorité d'urgence.

La conception du système doit éviter de tout connecter à tout le monde. Une bonne communication de commandement dépend d'une structure claire. Le bon message doit atteindre le bon groupe au bon moment, tandis que les communications inutiles entre groupes doivent être contrôlées.

Mappage de groupe et conception des permissions

Différentes équipes peuvent nécessiter différentes permissions de communication. Les équipes de sécurité, les équipes de maintenance, les équipes d'urgence, les équipes de production, le personnel de direction et les superviseurs à distance ne devraient pas toujours partager le même groupe de communication.

La passerelle et la plateforme de répartition doivent supporter un mappage de groupe planifié, un accès basé sur les rôles et des chemins de communication contrôlés. Cela aide à réduire la surcharge de communication et empêche les opérations non autorisées.

Qualité audio et tests d'interface

L'intégration radio n'est pas seulement une tâche de configuration logicielle. Le niveau d'entrée et de sortie audio, l'impédance, le déclenchement PTT, la détection de porteuse, la mise à la terre, le câblage du connecteur et le délai doivent être testés avec l'équipement réel.

Différentes marques et systèmes radio peuvent se comporter différemment. Une connexion réussie en laboratoire ne garantit pas toujours un fonctionnement stable sur le terrain, donc les tests sur site sont importants.

Planification de la fiabilité et de la sauvegarde

Pour les projets critiques, le système doit inclure une alimentation de secours, des chemins réseau redondants, un contrôle d'accès sécurisé, des journaux d'opération et des procédures de récupération après interruption. Si la passerelle est utilisée pour les communications d'urgence, sa position de déploiement, sa source d'alimentation et sa connexion réseau doivent être protégées.

La fiabilité de la communication doit être vérifiée dans des conditions réalistes, y compris un réseau faible, un trafic élevé, des appels multi-utilisateurs, des rafales d'alarmes et une récupération de puissance.

Considérations d'exploitation et de maintenance

Après l'installation, le système doit être documenté clairement. La documentation doit inclure le mappage des groupes radio, les définitions des canaux de la passerelle, les informations des comptes SIP, l'étiquetage des câbles, la topologie du réseau, les règles de liaison d'alarme, les rôles de permission et les procédures de dépannage.

Les opérateurs doivent également être formés pour comprendre quand utiliser les appels radio, les appels SIP, la répartition de groupe, la liaison d'alarme et l'escalade d'urgence. Un système puissant peut encore échouer opérationnellement si les utilisateurs ne connaissent pas le flux de travail correct.

Inspection de routine

La maintenance de routine doit inclure des tests de canaux radio, des vérifications d'enregistrement SIP, une surveillance de l'état de la passerelle, une vérification de l'enregistrement, des tests de liaison d'alarme et des exercices de communication de secours. Ces vérifications aident à prévenir les pannes cachées.

Pour les environnements industriels et d'urgence, les exercices périodiques sont particulièrement importants. Un système de communication ne devrait pas être testé uniquement lors d'incidents réels.

Planification de l'évolutivité

À mesure que l'organisation grandit, davantage de canaux radio, de groupes d'utilisateurs, de sites distants, de caméras, de points d'alarme et d'utilisateurs de répartition peuvent être ajoutés. Une architecture de passerelle évolutive peut soutenir l'expansion future sans reconcevoir l'ensemble du système.

Les équipes de projet doivent réserver la capacité réseau, les canaux de passerelle, les ressources SIP, les licences de répartition, l'espace dans les armoires et la capacité électrique lorsque cela est possible.

Valeur commerciale pour les intégrateurs et les propriétaires

Une solution basée sur une passerelle aide les organisations à passer d'une communication radio isolée à une collaboration de commandement intégrée. Elle protège l'investissement radio existant tout en ajoutant une communication basée sur IP, une liaison de plateforme, un commandement à distance, un enregistrement et une capacité de réponse événementielle.

Pour les intégrateurs système, cela crée une voie technique plus claire pour connecter les systèmes radio, SIP, téléphone IP, vidéo, alarme, sonorisation et répartition. Cela réduit le développement personnalisé répété et fournit une architecture plus standard pour la livraison de projets.

Pour les propriétaires de projet, la valeur est pratique : réponse plus rapide, moins d'étapes de relais manuel, flux de travail de commandement plus clairs, meilleure utilisation de l'équipement existant, coordination d'urgence améliorée et évolutivité à long terme plus forte.

L'avenir de la communication professionnelle n'est pas simplement plus de radios ou plus d'écrans logiciels. C'est une architecture connectée qui relie les personnes, les systèmes, les événements et les informations en une seule chaîne de réponse coordonnée.

FAQ

Une passerelle peut-elle intégrer tous les systèmes radio sans personnalisation ?

Non. Les systèmes radio peuvent utiliser différentes interfaces, méthodes de signalisation, niveaux audio, contrôles PTT et logiques de groupe. Des tests de compatibilité et une configuration spécifique au projet sont généralement nécessaires.

Toutes les alarmes doivent-elles être liées aux groupes radio ?

Non. Seules les alarmes importantes devraient déclencher la communication radio. Les alarmes de faible priorité ou fréquentes peuvent provoquer une fatigue de communication si elles sont poussées vers les équipes de terrain sans filtrage.

Les utilisateurs radio peuvent-ils parler directement avec les utilisateurs de téléphones IP ?

Oui, si la passerelle et la plateforme SIP sont configurées pour soutenir ce flux de travail. La méthode d'appel exacte dépend de la conception de la passerelle, de la plateforme de répartition, du serveur SIP et de l'interface radio.

Quel est le plus grand risque dans l'intégration radio-IP ?

Le plus grand risque est de supposer que la connexion de protocole suffit. Les projets réels doivent également vérifier la qualité audio, le comportement PTT, les règles de groupe, le délai, les permissions, la stabilité du réseau et le flux de travail de l'opérateur.

L'intégration de passerelle est-elle uniquement adaptée aux grands projets ?

Non. Les projets petits et moyens peuvent également en bénéficier lorsqu'ils doivent connecter des utilisateurs radio à des téléphones IP, des logiciels de répartition, des alarmes ou des utilisateurs de commandement à distance. L'architecture doit être mise à l'échelle en fonction de la taille du site et des besoins opérationnels.

À quelle fréquence le système intégré doit-il être testé ?

Les systèmes critiques doivent être testés régulièrement par le biais d'inspections programmées et d'exercices d'urgence. Les tests doivent inclure les appels radio, les appels SIP, la liaison d'alarme, l'enregistrement, l'alimentation de secours et la récupération après une interruption du réseau.
