Une enveloppe antidéflagrante, couramment marquée Ex d ou Ex db sur les plaques signalétiques des équipements modernes, est une méthode de protection utilisée pour les équipements électriques installés dans des atmosphères dangereuses gazeuses. Au lieu de chercher à supprimer toutes les sources possibles d’inflammation à l’intérieur de l’équipement, l’enveloppe est conçue pour résister à une explosion interne et empêcher les flammes, les gaz chauds ou l’énergie d’inflammation de s’échapper vers l’atmosphère environnante.

Cela fait d’Ex d l’un des concepts de protection les plus reconnus dans les installations pétrolières et gazières, les usines chimiques, les zones de stockage de carburant, les plateformes offshore, les mines, les centrales électriques et d’autres sites industriels où des gaz ou vapeurs inflammables peuvent apparaître en fonctionnement normal. Il est largement utilisé pour les téléphones, boutons-poussoirs, moteurs, boîtes de jonction, luminaires, postes de commande, caméras, capteurs et dispositifs de communication de terrain.

Pourquoi ce concept de protection existe

Les zones dangereuses exigent plus qu’une sécurité électrique ordinaire

Dans un bâtiment industriel classique, les équipements électriques sont principalement évalués selon la protection contre les chocs électriques, la surchauffe, le risque de court-circuit, la résistance mécanique et la tenue à l’environnement. Dans une zone dangereuse, la préoccupation principale est différente : une étincelle, un arc, une surface chaude, un contact de relais, une entrée de câble endommagée ou un défaut interne peut enflammer un mélange inflammable autour de l’équipement.

La protection Ex d répond à ce risque en acceptant qu’une inflammation puisse se produire à l’intérieur de l’enveloppe dans des conditions de défaut définies. L’enveloppe doit alors empêcher cet événement de devenir une explosion externe. C’est pourquoi un équipement antidéflagrant n’est pas simplement une boîte métallique solide. C’est un ensemble certifié avec dimensions de joints testées, résistance à la pression, entrées de câble, fixations, contrôle de température de surface et règles de marquage.

Elle diffère d’un boîtier étanche aux intempéries ou à la poussière

Une confusion fréquente consiste à considérer Ex d comme une version supérieure de la protection IP. Les indices IP66 ou IP67 décrivent la résistance à la pénétration de poussière et d’eau, alors qu’Ex d décrit la protection contre l’explosion pour les atmosphères dangereuses gazeuses. Un produit peut être étanche sans être protégé contre l’explosion. Un produit peut aussi être certifié Ex d tout en nécessitant un indice IP séparé pour la pluie extérieure, le lavage ou l’exposition à la poussière.

Dans les projets réels, les deux niveaux sont souvent importants. Les usines chimiques extérieures, postes de chargement, parcs de réservoirs, tunnels et ponts offshore peuvent exiger simultanément une protection contre l’explosion, une résistance à la corrosion, une protection contre les intrusions, une stabilité UV, une étanchéité des câbles et une durabilité mécanique à long terme.

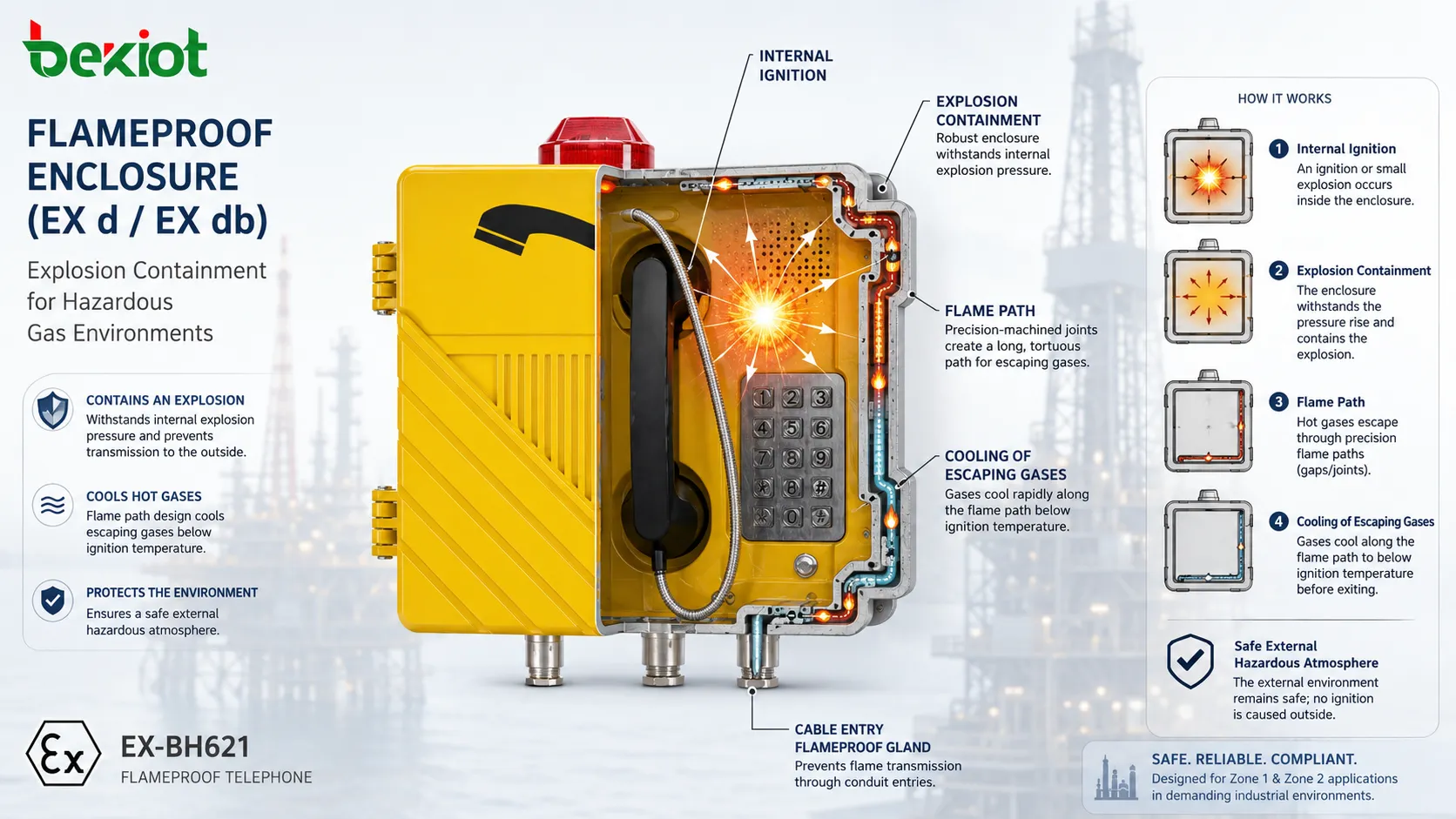

Fonctionnement d’une enveloppe Ex D

Confinement de la pression interne

Lorsqu’un mélange de gaz inflammable pénètre dans l’enveloppe et s’enflamme à l’intérieur, l’enveloppe doit résister à la pression résultante sans rupture, sans déformation permanente affectant la sécurité et sans fuite de flamme par des points faibles. La conception utilise généralement une construction métallique robuste, des joints de couvercle certifiés, des entrées filetées, des tolérances mécaniques serrées et des fixations qui maintiennent l’intégrité de l’enveloppe dans les conditions d’essai.

C’est pourquoi les enveloppes antidéflagrantes sont souvent plus lourdes que les boîtiers industriels ordinaires. Le poids ne sert pas seulement à la résistance aux impacts ; il fait partie du confinement de pression et de la conception du chemin de flamme. Retirer des boulons, remplacer des couvercles, changer des presse-étoupes ou usiner des trous supplémentaires peut détruire le concept de protection certifié.

Refroidissement par chemin de flamme et libération contrôlée des gaz

Les équipements Ex d ne sont pas toujours entièrement étanches. Ils utilisent des chemins de flamme : de faibles jeux contrôlés au niveau de joints filetés, joints à bride, joints à emboîtement, ouvertures d’arbre ou interfaces de couvercle. Si une explosion interne se produit, des gaz chauds peuvent traverser ces chemins, mais la longueur du chemin et la dimension des jeux sont conçues pour refroidir les gaz sous la capacité d’inflammation de l’atmosphère environnante.

Pour cette raison, l’état des chemins de flamme est critique lors de l’installation et de la maintenance. Rayures, corrosion, accumulation de peinture, graisse manquante, fixations incorrectes, choc mécanique ou usinage non autorisé peuvent réduire l’effet de refroidissement et compromettre la sécurité. Une enveloppe visuellement solide peut ne plus être sûre si son chemin de flamme certifié a été endommagé.

Cadre normatif et certification

Série IEC 60079 et rôle de l’IEC 60079-1

La série IEC 60079 constitue le cadre international central pour les équipements électriques utilisés dans les atmosphères explosives. L’IEC 60079-0 définit les exigences générales, tandis que l’IEC 60079-1 couvre la protection des équipements par enveloppes antidéflagrantes “d”. En pratique, l’IEC 60079-1 définit les principes de construction, chemin de flamme, essai de pression, température, entrée et vérification des équipements Ex d.

Les marquages modernes peuvent indiquer Ex db plutôt que seulement Ex d. La lettre supplémentaire se rapporte au niveau de protection de l’équipement. Ex db est généralement associé à un niveau de protection élevé pour les atmosphères gazeuses et s’utilise typiquement en Zone 1 et Zone 2, sous réserve que le reste du marquage, le certificat, le groupe de gaz, la classe de température et les conditions d’installation soient adaptés.

Marquages ATEX et IECEx dans les projets internationaux

ATEX s’applique aux équipements mis sur le marché dans l’Union européenne, tandis qu’IECEx est un système international de certification basé sur les normes IEC. De nombreux projets industriels mondiaux demandent aux fournisseurs de fournir ATEX, IECEx ou les deux, surtout lorsque l’équipement sera installé dans des environnements pétrochimiques, énergétiques, maritimes, miniers ou de process.

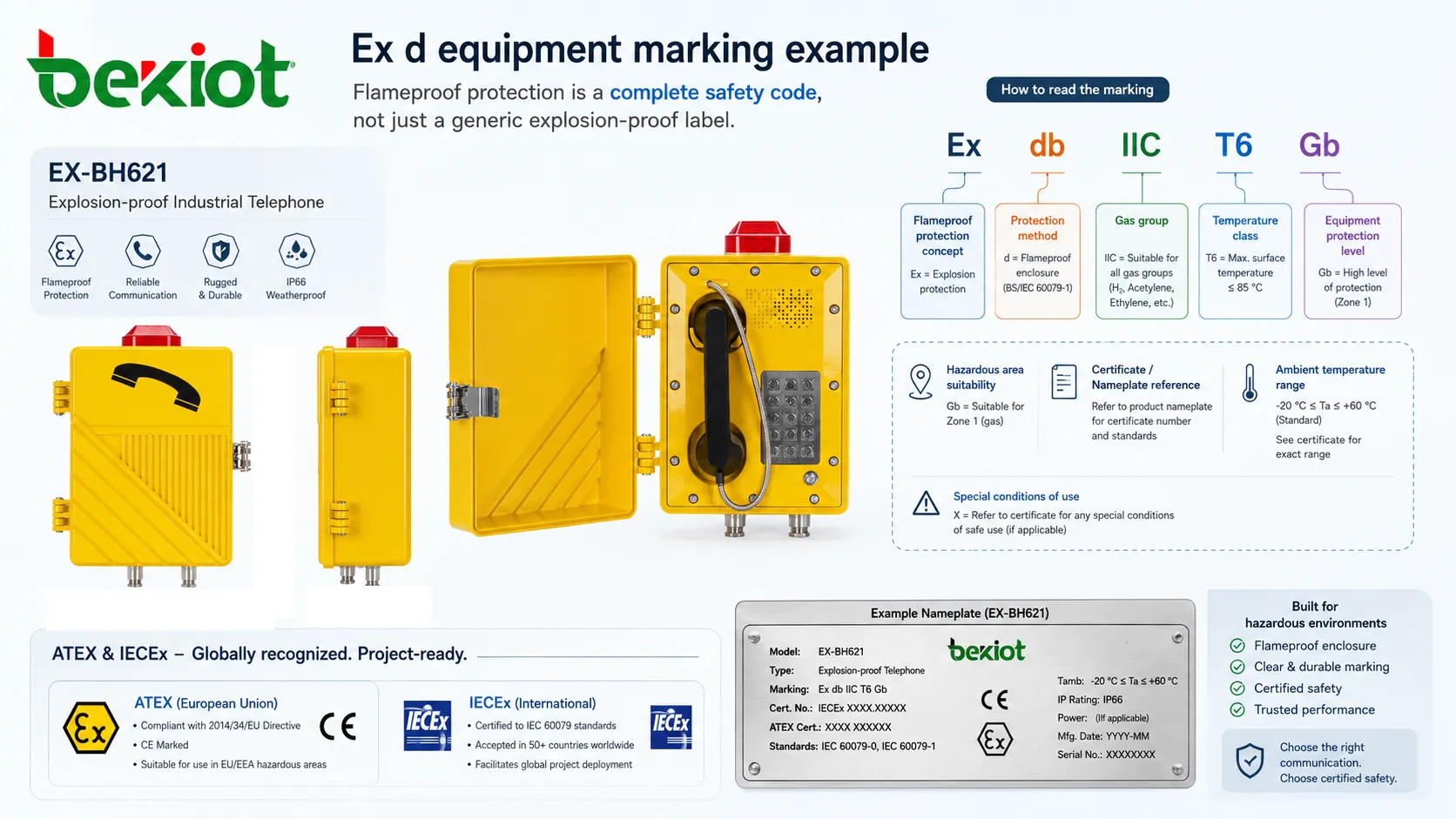

Un marquage typique peut inclure le concept de protection, le groupe de gaz, la classe de température, le niveau de protection de l’équipement, la catégorie d’équipement, le numéro de certificat, la plage de température ambiante et les conditions spéciales d’utilisation. Les acheteurs ne doivent pas juger la conformité uniquement à partir des mots “antidéflagrant” dans une brochure. Le certificat et le marquage de plaque doivent correspondre à la classification de zone et à la conception d’installation.

Indices de protection à vérifier lors du choix

Groupe de gaz et risque d’inflammation

Les groupes de gaz indiquent le type d’atmosphère explosive gazeuse pour lequel l’équipement est adapté. Dans les industries de surface, IIA, IIB et IIC sont des groupes courants. IIC est généralement considéré comme le groupe le plus exigeant et comprend des gaz comme l’hydrogène et l’acétylène. IIB couvre des gaz comme l’éthylène, tandis que IIA couvre des gaz moins facilement inflammables comme le propane.

Le groupe de gaz doit être choisi selon le rapport de classification des zones dangereuses. Installer un équipement IIB dans une atmosphère IIC n’est pas acceptable sauf si le certificat couvre explicitement le groupe requis. À l’inverse, spécifier IIC partout peut augmenter le coût, le poids et le délai lorsque la classification réelle ne demande que IIA ou IIB.

Classe de température et contrôle de la température de surface

La classe de température définit la température maximale de surface autorisée pour l’équipement dans des conditions spécifiées. Les classes courantes de gaz comprennent T1, T2, T3, T4, T5 et T6. Une température maximale de surface plus basse correspond à une exigence plus stricte. Par exemple, T6 est plus restrictive que T4.

Ce niveau est important car une surface chaude peut enflammer un mélange gazeux environnant même si aucune flamme ne s’échappe de l’intérieur. La température ambiante, la dissipation thermique, l’exposition solaire, l’électronique interne, la charge électrique et la position d’installation peuvent toutes affecter les performances thermiques. Le certificat doit être vérifié pour la plage de température ambiante approuvée et les limitations d’installation.

Indices IP et mécaniques comme exigences complémentaires

Même si l’indice IP n’est pas une protection contre l’explosion, il reste important pour les applications extérieures et industrielles sévères. IP66, IP67 ou des indices similaires peuvent être exigés lorsque l’équipement subit la pluie, le lavage, la poussière, le brouillard salin ou une forte contamination industrielle. L’indice IK, la protection anticorrosion, la visserie en acier inoxydable et le revêtement de surface influencent aussi la fiabilité à long terme.

Pour les dispositifs de communication comme les téléphones de terrain, les bornes d’appel d’urgence et les postes de commande, la résistance environnementale influence l’usage autant que la sécurité. Un appareil certifié qui subit une infiltration d’eau, des contacts de clavier corrodés, un cordon de combiné endommagé, des ouvertures de haut-parleur bouchées ou des étiquettes illisibles peut encore échouer dans l’objectif opérationnel du projet.

Où les équipements antidéflagrants sont couramment utilisés

Industries de process et sites énergétiques

Les équipements Ex d sont couramment installés dans les raffineries, stations de compression de gaz, installations GNL, usines chimiques, zones de production de peinture, terminaux de carburant, zones de stockage de solvants, systèmes hydrogène, plateformes offshore, sites de forage et zones utilitaires dangereuses. Ces environnements peuvent contenir des gaz inflammables pendant l’exploitation normale, une fuite anormale, la maintenance, l’échantillonnage, le chargement ou une libération d’urgence.

Les dispositifs typiques comprennent boîtes de jonction, postes de commande locaux, boutons d’arrêt d’urgence, luminaires, moteurs, transmetteurs de pression, analyseurs, téléphones, balises, haut-parleurs, boîtiers CCTV et interfaces d’alarme. Dans de nombreux systèmes, les équipements Ex d sont combinés avec d’autres concepts comme Ex e, Ex i, Ex t ou la pressurisation selon le type de circuit et la classification de zone.

Communication en site dangereux et réponse d’urgence

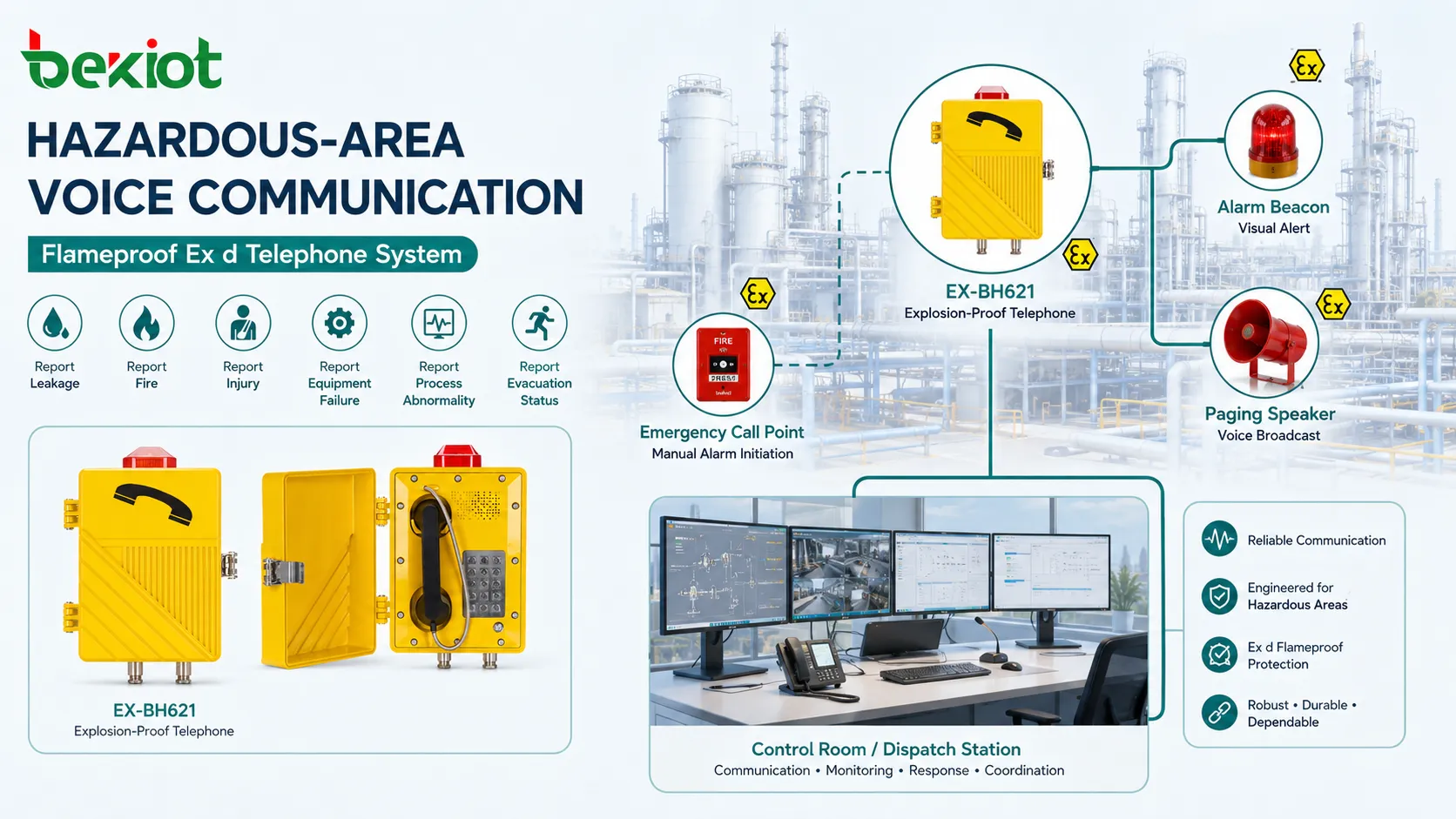

Une communication vocale fiable est particulièrement importante en zone dangereuse, car les travailleurs peuvent devoir signaler immédiatement une fuite, un incendie, une blessure, une panne d’équipement, une anomalie de procédé ou un état d’évacuation. Les téléphones mobiles peuvent être restreints, les radios peuvent avoir des limites de couverture et les interphones ordinaires peuvent ne pas être certifiés pour les zones classées.

Pour les projets de communication vocale en site dangereux, le téléphone antidéflagrant EX-BH621 de Becke Telcom peut être envisagé lorsque des points d’appel fixes certifiés sont nécessaires pour l’appel d’urgence, la connexion au dispatching ou la communication entre terrain et salle de contrôle en environnement industriel.

Solution associée : système de bornes d’appel d’urgence pour sites critiques

Points de conception et d’installation

La classification de zone précède le choix du produit

Le bon point de départ n’est pas le catalogue produit. C’est le plan de classification des zones dangereuses et l’évaluation des risques. Les ingénieurs doivent savoir si l’emplacement est Zone 0, Zone 1 ou Zone 2 pour le gaz, ou Zone 20, Zone 21 ou Zone 22 pour la poussière. Ils doivent aussi identifier le groupe de gaz, la classe de température, les conditions ambiantes, la position de montage, le cheminement des câbles, l’accès maintenance et les exigences d’exploitation.

Une fois la classification claire, le marquage de l’équipement peut être comparé au site. Le produit sélectionné doit satisfaire ou dépasser le niveau de protection requis, le groupe de gaz, la classe de température, la plage ambiante, la protection contre les intrusions et la méthode d’installation. Si le même appareil est installé dans plusieurs zones du site, chaque emplacement doit être vérifié séparément.

Les presse-étoupes, entrées et accessoires font partie du système de sécurité

Une enveloppe Ex d certifiée peut devenir dangereuse si elle reçoit un mauvais presse-étoupe, bouchon, réducteur, reniflard, adaptateur, scellement de conduit ou interface d’antenne. Les entrées de câble doivent être certifiées pour le même concept de protection et adaptées au type de câble, groupe de gaz, volume de l’enveloppe et règles d’installation. Les entrées inutilisées doivent être fermées par des bouchons certifiés.

Les défaillances de projet se produisent souvent aux interfaces plutôt qu’à l’intérieur du dispositif principal. Par exemple, un téléphone antidéflagrant correct peut être installé avec un presse-étoupe non certifié, une bague d’étanchéité endommagée, un adaptateur de filetage incorrect ou un câble qui ne correspond pas à la conception du presse-étoupe. La qualité d’installation doit être traitée comme une partie de la conformité, pas comme un détail mineur du chantier.

Maintenance, inspection et maîtrise du cycle de vie

L’état certifié doit être préservé dans le temps

Les équipements Ex d doivent être inspectés périodiquement pour confirmer que l’enveloppe, le couvercle, les fixations, les entrées de câble, les joints, les chemins de flamme, les étiquettes, la mise à la terre et les accessoires restent en bon état de sécurité. Corrosion, boulons manquants, peinture sur les chemins de flamme, fenêtres fissurées, presse-étoupes desserrés, trous non autorisés et dommages mécaniques doivent être pris au sérieux.

Les équipes de maintenance doivent suivre les instructions du fabricant et les normes d’inspection applicables aux zones dangereuses. Les pratiques de réparation ordinaires peuvent ne pas être acceptables. Remplacer un boulon par une pièce qui ressemble, repeindre un joint, polir incorrectement un chemin de flamme ou percer un trou supplémentaire par commodité peut invalider la certification et augmenter le risque d’inflammation.

La documentation fait partie de la conformité

Un dossier projet complet doit inclure certificats, fiches techniques, photos de plaques signalétiques, plans d’installation, enregistrements des presse-étoupes, rapports d’inspection, journaux de maintenance, historique de réparation et conditions spéciales d’utilisation. C’est particulièrement important pour les installations à longue durée de vie, avec plusieurs sous-traitants et des équipements ajoutés par phases.

Une bonne documentation aide aussi les futures mises à niveau. Lorsqu’une usine s’agrandit, change de produits chimiques de procédé, ajoute une communication réseau ou remplace des appareils analogiques par des systèmes IP, les ingénieurs peuvent vérifier si les équipements Ex d existants restent adaptés à la zone dangereuse et aux exigences d’exploitation mises à jour.

Erreurs fréquentes de sélection

Supposer que tous les équipements antidéflagrants se valent

Le terme “antidéflagrant” est souvent utilisé de manière vague en marketing, mais les équipements Ex certifiés doivent être sélectionnés selon les détails du marquage. Un appareil adapté à la Zone 2 peut ne pas être acceptable en Zone 1. Un produit certifié pour des gaz IIB peut ne pas convenir à des atmosphères IIC. Un appareil classé T4 peut ne pas être acceptable lorsqu’une température d’inflammation plus basse impose T5 ou T6.

Une autre erreur consiste à supposer qu’un appareil certifié pour gaz couvre automatiquement les poussières combustibles. Les zones poussiéreuses dangereuses nécessitent leur propre classification et leur approche de protection, comme Ex t par enveloppe. Lorsque des risques gaz et poussière coexistent, le marquage complet doit couvrir l’exigence réelle du site.

Négliger l’utilisabilité après certification

La certification confirme le concept de sécurité, mais l’équipement doit encore fonctionner pour les personnes dans des conditions réelles. Pour les produits de communication de terrain, le combiné doit être utilisable avec des gants, le bouton d’appel doit être visible, la sonnerie doit être audible, le câble doit résister aux mouvements et l’enveloppe doit résister aux intempéries, produits chimiques, vibrations et impacts.

Dans les systèmes d’urgence, l’utilisabilité peut être aussi importante que la conformité technique. Un appareil sûr mais difficile à trouver, entendre, utiliser ou maintenir peut ne pas soutenir le flux de réponse prévu. Les bons projets combinent matériel certifié, signalisation claire, implantation logique, procédures de salle de contrôle, planification de redondance et essais réguliers.

Applications pratiques selon les secteurs

Sites pétroliers, gaziers, chimiques et pétrochimiques

Dans les raffineries, parcs de réservoirs, postes de chargement, unités de mélange et zones de production chimique, les enveloppes Ex d protègent les dispositifs de terrain qui doivent rester disponibles près de procédés dangereux. Des points de communication, interrupteurs de commande, boutons d’alarme et indicateurs locaux peuvent être placés à des emplacements stratégiques afin que les opérateurs signalent les incidents sans quitter la zone de travail.

Ces systèmes se raccordent souvent aux salles de contrôle, systèmes de contrôle distribué, réseaux de sonorisation, plateformes CCTV et procédures d’arrêt d’urgence. L’objectif n’est pas seulement de protéger des appareils individuels, mais aussi de soutenir une chaîne de réponse traçable depuis la détection sur le terrain jusqu’à la décision de commandement.

Transport, services publics et infrastructures

Dépôts de carburant, salles de pompes de tunnel, sites de production électrique, stations d’épuration, terminaux maritimes, installations de stockage d’énergie par batteries et galeries techniques peuvent comprendre des zones classées ou des zones dangereuses localisées. Des équipements Ex d peuvent être utilisés lorsque des dispositifs électriques ou de communication fixes doivent fonctionner à proximité de sources de gaz inflammable.

Dans ces environnements, une conception robuste, une intégration réseau stable, un flux d’urgence clair et de longs intervalles de maintenance sont souvent décisifs. L’équipement doit être évalué non seulement par son niveau de certification, mais aussi par son adéquation à l’architecture de communication du site et au modèle de service.

Conclusion

L’enveloppe antidéflagrante Ex d est un concept éprouvé de protection contre l’explosion pour les atmosphères dangereuses gazeuses. Son objectif est de contenir une inflammation interne, de contrôler la transmission de flamme et d’empêcher l’atmosphère explosive environnante de s’enflammer. Toutefois, sa sécurité dépend de plus qu’une enveloppe robuste. Conformité aux normes, marquage correct, groupe de gaz, classe de température, EPL, entrées de câble, qualité d’installation, inspection et documentation du cycle de vie comptent tous.

Pour les projets industriels, la sélection Ex d doit toujours être basée sur la classification du site et les exigences du système. Utilisés correctement, les équipements antidéflagrants peuvent soutenir une exploitation plus sûre en zone dangereuse tout en permettant des fonctions essentielles comme le contrôle, la surveillance, l’appel d’urgence, la notification d’alarme et la communication de terrain.

Questions fréquentes

Peut-on percer une enveloppe Ex d sur site si une entrée de câble supplémentaire est nécessaire ?

Normalement non. Ajouter des trous ou modifier des parties antidéflagrantes certifiées peut invalider la certification, car la résistance de l’enveloppe, le chemin de flamme et la disposition des entrées ont été testés comme une conception définie. Toute modification doit être gérée uniquement par le fabricant ou par une voie de certification autorisée.

L’acier inoxydable est-il toujours meilleur que l’aluminium pour les équipements antidéflagrants ?

Pas toujours. L’acier inoxydable peut être préféré pour la résistance à la corrosion en zones marines, chimiques ou de lavage, tandis que l’aluminium peut réduire le poids et le coût. Le bon choix dépend de la certification, du groupe de gaz, de l’environnement, de l’exposition mécanique, du système de revêtement et des attentes de maintenance.

Un équipement Ex d peut-il être raccordé à un commutateur réseau ordinaire ?

L’architecture réseau doit être évaluée selon l’emplacement de la zone. Si le commutateur est hors zone dangereuse, les équipements de terrain certifiés peuvent souvent être raccordés par câblage et entrées approuvés. Si un équipement réseau actif se trouve dans une zone classée, cet équipement et son enveloppe doivent convenir à la zone et au concept de protection.

À quelle fréquence les équipements antidéflagrants doivent-ils être inspectés ?

Les intervalles d’inspection dépendent du risque du site, de l’environnement, de la réglementation, du type d’équipement et de l’historique de maintenance. Les installations extérieures sévères, atmosphères corrosives, zones de vibration et équipements fréquemment utilisés demandent généralement plus d’attention que les zones intérieures propres. Le plan d’inspection doit suivre les règles locales et les normes de maintenance en zones dangereuses.

La protection Ex d rend-elle l’équipement sûr lors d’une ouverture sous tension ?

Non. Un équipement antidéflagrant ne doit pas être ouvert sous tension dans une atmosphère dangereuse, sauf si le certificat et la procédure l’autorisent explicitement. De nombreuses enveloppes portent des avertissements exigeant l’isolement électrique et un délai d’attente avant ouverture.

Peut-on ajouter des antennes sans fil à un appareil antidéflagrant ?

Seulement si l’agencement d’antenne, le passage, le presse-étoupe ou le module radio est couvert par la certification et les instructions d’installation. Ajouter une antenne non certifiée ou percer un port d’antenne peut compromettre le concept de protection et doit être évité.
