L’impédance est l’opposition qu’un circuit électrique présente au courant alternatif. Dans les systèmes de communication et audio, elle influence la manière dont les signaux circulent dans les câbles, haut-parleurs, microphones, antennes, lignes téléphoniques, amplificateurs, lignes de transmission et interfaces électroniques. Une bonne adaptation permet à davantage d’énergie utile d’atteindre la charge ; une mauvaise adaptation peut provoquer perte de signal, réflexions, distorsion, faible volume, surchauffe, instabilité ou réduction de la distance de transmission.

Bien que l’impédance soit une notion électrique de base, elle devient très concrète pendant le déploiement. Elle aide les ingénieurs à choisir les câbles, raccorder les haut-parleurs en sécurité, adapter microphones et amplificateurs, éviter la surcharge des sorties, diagnostiquer les signaux faibles et maintenir la fiabilité des systèmes de voix, de sonorisation, d’interphonie, de radio et de communication industrielle.

Pourquoi l’impédance compte pendant le déploiement

Elle influence la force du signal et la stabilité du système

Dans un système de communication, chaque élément raccordé influence le trajet du signal. Un microphone envoie un faible signal vers un préamplificateur, une sortie ligne attaque un câble, un amplificateur alimente un haut-parleur et une antenne se connecte à un émetteur par une ligne coaxiale. Chaque connexion possède une plage d’impédance attendue ; si l’équipement raccordé n’y correspond pas, le signal peut devenir plus faible, plus bruité ou moins stable.

C’est pourquoi l’impédance n’est pas seulement une mesure de laboratoire, mais un facteur de déploiement. Un système peut sembler correct sur un schéma de câblage et mal fonctionner sur site si la longueur de câble, la charge des haut-parleurs, le bornier, le réglage du transformateur ou l’impédance d’entrée/sortie sont inadaptés.

Elle aide à prévenir la surcharge des équipements

Une impédance incorrecte peut créer un courant excessif ou une charge inadaptée pour un amplificateur, un émetteur ou un circuit de sortie. Par exemple, trop de haut-parleurs basse impédance raccordés en parallèle peuvent faire descendre la charge totale sous la limite sûre de l’amplificateur, avec surchauffe, arrêt de protection, distorsion ou dommage permanent.

Sur le terrain, cela arrive souvent lorsqu’un système est étendu sans recalculer la charge totale. Ajouter des haut-parleurs, prolonger des câbles, remplacer des appareils par d’autres modèles ou mélanger des équipements de systèmes différents doit toujours être vérifié par rapport à l’impédance ou à la puissance admissible.

Comprendre simplement le fonctionnement de l’impédance

Résistance, réactance et fréquence

La résistance s’oppose au courant continu, tandis que l’impédance s’applique au courant alternatif et aux circuits de signal. Elle inclut la résistance et la réactance. La réactance provient des condensateurs et inductances et varie avec la fréquence. Ainsi, l’impédance s’exprime en ohms, mais n’est pas toujours identique à une simple mesure de résistance en courant continu.

Un haut-parleur indiqué 8 ohms ne reste pas exactement à 8 ohms à toutes les fréquences. Son impédance varie sur la bande audio. Une ligne de transmission ou un système d’antenne peut aussi se comporter différemment selon la fréquence, le type de câble, la qualité des connecteurs et les conditions d’installation.

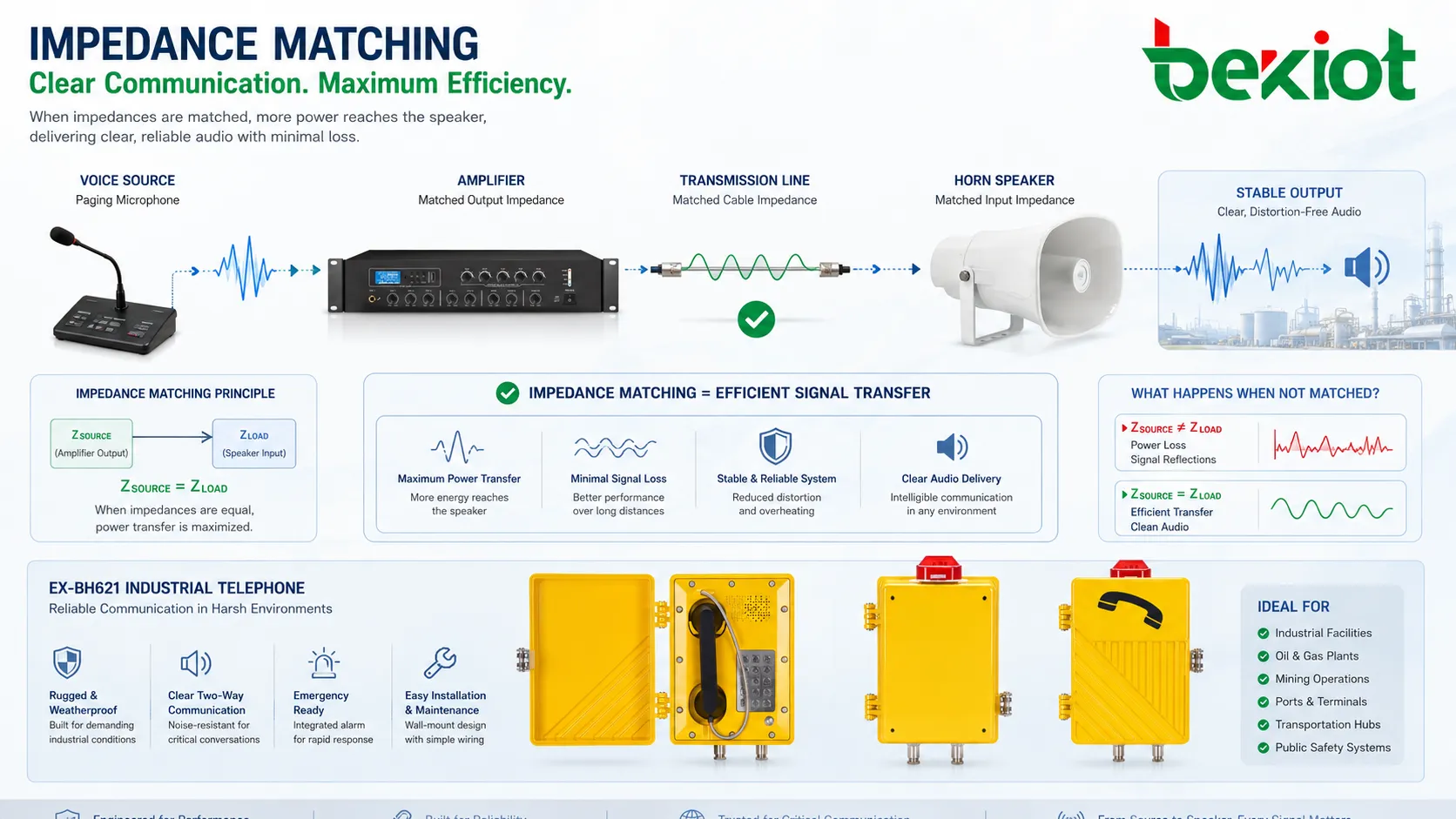

Adaptation et pontage d’impédance ne sont pas identiques

Dans certains systèmes, l’objectif est l’adaptation d’impédance. C’est courant dans les lignes RF et certains réseaux audio, où source, câble et charge doivent correspondre pour limiter les réflexions et maximiser le transfert de puissance. Dans d’autres systèmes, comme de nombreuses entrées audio modernes, on utilise le pontage : l’impédance d’entrée est beaucoup plus élevée que celle de la source afin de transmettre la tension sans la charger fortement.

Le type de système doit donc être compris. Appliquer une règle unique à tous les circuits audio, téléphoniques ou RF entraîne des erreurs. Une sortie de haut-parleur, une entrée micro, une entrée ligne, un réseau 70V/100V et une ligne coaxiale d’antenne exigent des raisonnements différents.

L’impédance n’est pas seulement un nombre dans une fiche technique. Elle décrit le comportement réel du signal lorsque équipement, câble, fréquence, distance et charge sont associés.

Caractéristiques clés à vérifier dans les systèmes réels

Impédance d’entrée et de sortie

L’impédance d’entrée indique la charge qu’un appareil présente à la source du signal. L’impédance de sortie décrit la façon dont la source alimente une charge connectée. Dans les systèmes audio et de communication, la relation entre ces valeurs affecte le niveau, la clarté, le bruit capté et la compatibilité.

Lors d’un remplacement, les ingénieurs doivent comparer les spécifications d’impédance de l’ancien et du nouvel équipement. Deux appareils ayant le même connecteur peuvent avoir un comportement électrique différent. C’est particulièrement important pour microphones, interfaces téléphoniques analogiques, amplificateurs de sonorisation, accessoires radio et circuits de commande existants.

Impédance des câbles et qualité de transmission

Les câbles ne sont pas de simples conducteurs. Ils possèdent capacitance, inductance, résistance, blindage et impédance caractéristique. Sur de courtes distances à basse fréquence audio, certains effets sont limités ; sur de longs trajets, en haute fréquence, RF, vidéo ou données, l’impédance du câble devient beaucoup plus importante.

Les systèmes coaxiaux utilisent souvent 50 ohms ou 75 ohms selon l’application. Les paires torsadées et câbles réseau ont aussi une impédance contrôlée. Un mauvais type de câble peut augmenter réflexions, atténuation, sensibilité au bruit et instabilité de connexion.

Impédance de charge et tenue en puissance

L’impédance de charge est critique pour haut-parleurs, amplificateurs et réseaux audio distribués. Une charge basse tire plus de courant de l’amplificateur ; une charge élevée peut réduire la puissance disponible. Si le système est mal conçu, la couverture sonore peut être irrégulière ou l’amplificateur fonctionner hors de sa zone sûre.

Pour la sonorisation et l’annonce publique, on utilise souvent des réseaux 70V ou 100V à transformateurs afin de simplifier les longues lignes et les multiples haut-parleurs. Dans ce cas, les réglages de prises de puissance comptent souvent plus que l’impédance nominale seule.

Avantages d’une bonne planification de l’impédance

Performances audio et signal plus prévisibles

Une bonne planification rend les performances plus prévisibles. Les haut-parleurs reçoivent la puissance attendue, les microphones fournissent des niveaux exploitables, les antennes rayonnent plus efficacement et les signaux de ligne subissent moins de pertes. Le système installé se rapproche ainsi du plan de conception.

Pour les intégrateurs, cela réduit les réglages répétés après installation. Au lieu de compenser un son faible ou une transmission instable par plus de gain, des remplacements ou des amplificateurs supplémentaires, le système peut être bien construit dès le départ.

Risque réduit de dommages matériels

Un système dont la charge est adaptée sollicite moins les amplificateurs, émetteurs, étages de sortie et circuits de puissance. C’est essentiel pour les équipements fonctionnant en continu, comme amplificateurs de sonorisation, canaux audio de dispatching, répéteurs radio, systèmes d’appel d’urgence et interfaces industrielles.

La fiabilité durable dépend de la charge électrique autant que de la protection environnementale. Même un équipement robuste peut tomber en panne prématurément s’il doit piloter une mauvaise charge ou fonctionner avec une chaleur excessive due à une impédance incorrecte.

Dépannage et maintenance plus clairs

Lorsque l’impédance est correctement documentée et mesurée, les équipes de maintenance diagnostiquent plus vite. Un changement soudain peut indiquer câble rompu, infiltration d’eau, connecteur desserré, haut-parleur endommagé, court-circuit, pièce de remplacement incorrecte ou modification non autorisée.

C’est particulièrement utile dans les grands bâtiments, sites industriels, pôles de transport, campus et systèmes de sonorisation multizones. Les techniciens peuvent utiliser les mesures pour réduire la zone de recherche au lieu de contrôler chaque point au hasard.

Conseils de maintenance pour un fonctionnement fiable

Mesurer avant et après les changements

Toute extension doit inclure une vérification d’impédance. Lors de l’ajout de haut-parleurs, du changement d’amplificateurs, du remplacement de microphones, de l’allongement de câbles ou de la modification d’antennes, les techniciens doivent comparer les mesures aux exigences de conception et aux valeurs nominales.

Cette étape simple évite de nombreuses pannes. Il vaut mieux détecter une surcharge lors de la mise en service que voir l’amplificateur s’arrêter pendant une annonce d’urgence ou un appel de production.

Conserver les valeurs de référence

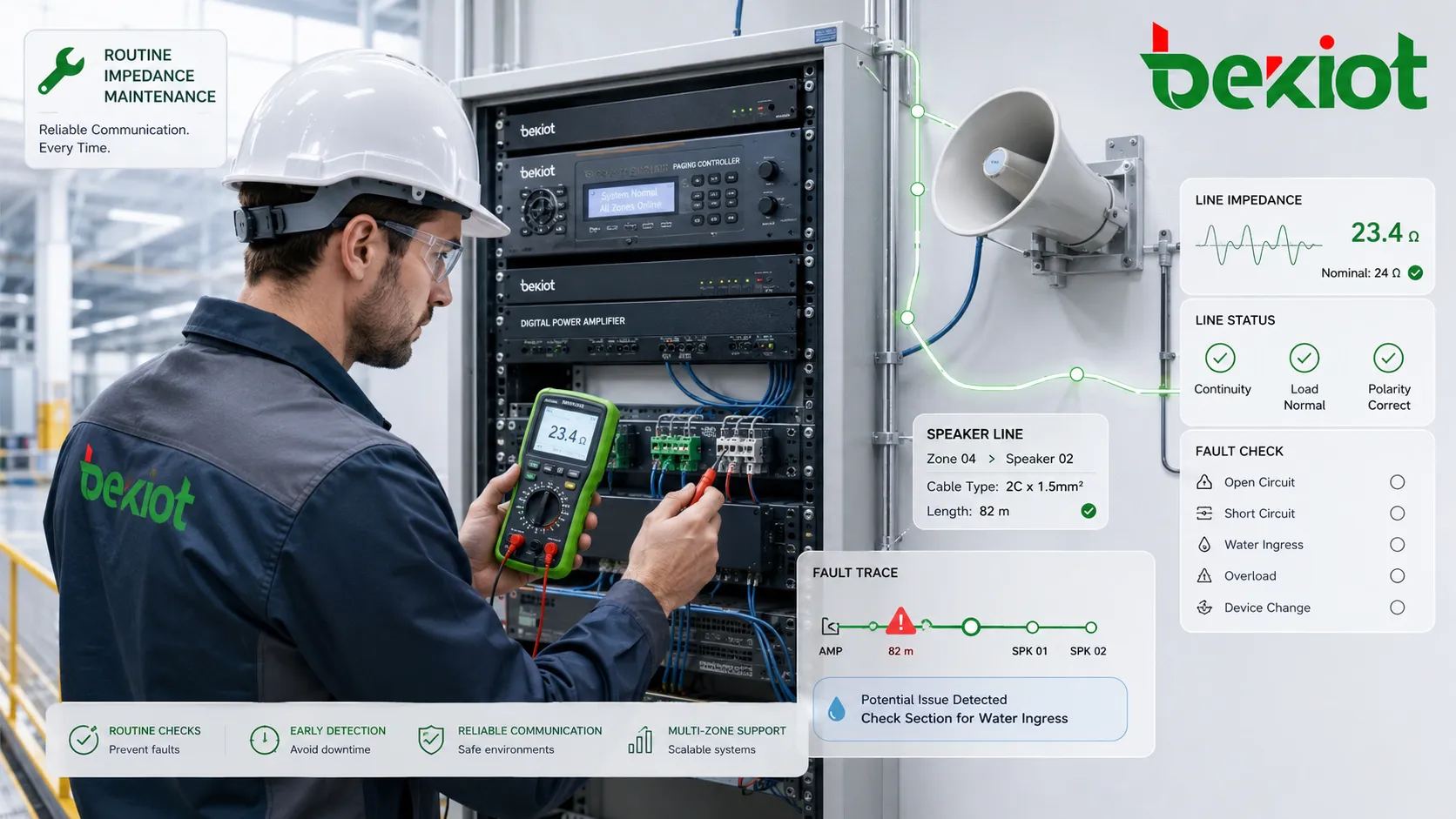

Un relevé de référence est précieux pour la maintenance future. Après mise en service, les techniciens peuvent enregistrer l’impédance des lignes haut-parleurs, résultats de tests de câbles, mesures RF, calculs de charge et réglages d’entrée/sortie. Les inspections ultérieures comparent les nouvelles mesures à cette base.

Si une valeur change fortement, l’équipe peut enquêter avant que les utilisateurs ne signalent un mauvais son ou des pannes intermittentes. C’est une méthode pratique pour passer de la réparation réactive à la maintenance préventive.

Contrôler connecteurs, humidité et corrosion

De nombreux défauts d’impédance proviennent de problèmes physiques : bornes desserrées, connecteurs oxydés, eau dans les boîtes, isolation abîmée, câble écrasé, mauvais adaptateurs ou blindage insuffisant. Tous modifient le comportement du circuit.

Les systèmes extérieurs et industriels demandent une attention particulière. L’humidité et la corrosion ne provoquent pas toujours une panne immédiate, mais créent peu à peu des chemins de fuite, du bruit intermittent et des mesures instables.

Ne pas mélanger les équipements sans recalcul

Mélanger des appareils de valeurs différentes peut créer des problèmes cachés. Remplacer un haut-parleur par un modèle de plus faible impédance modifie la charge totale ; ajouter une branche parallèle peut passer sous la limite sûre ; installer une antenne ou un coaxial non adapté réduit l’efficacité RF.

Avant tout remplacement, la procédure de maintenance doit définir les modèles approuvés, valeurs nominales, réglages de prises, types de câbles et tests requis. Cela évite la dégradation progressive après plusieurs petites réparations.

Applications dans les systèmes de communication et électriques

Sonorisation et systèmes de paging

Dans les systèmes de sonorisation et de paging, l’impédance affecte la charge de l’amplificateur, le volume des haut-parleurs, la distance de câble et la fiabilité des zones. Les systèmes basse impédance conviennent souvent aux courtes distances, tandis que les réseaux 70V/100V sont courants pour la diffusion distribuée sur de grands sites.

Un calcul correct de charge garantit que l’amplificateur alimente tous les haut-parleurs sans surcharge. Il aide aussi à équilibrer la couverture sonore dans bureaux, ateliers, couloirs, quais, entrepôts et zones extérieures.

Interphones, téléphones d’urgence et audio de dispatching

Les systèmes d’interphonie et d’urgence comprennent microphones, haut-parleurs, combinés, amplificateurs, interfaces analogiques et parfois de longues lignes. La compatibilité d’impédance maintient clarté vocale, stabilité du volume et communication bidirectionnelle fiable.

Dans les centres de dispatching, un point mal adapté peut produire un audio faible, de l’écho ou du bruit, ce qui gêne l’opérateur. Le trajet audio doit donc être vérifié du dispositif terrain jusqu’à la plateforme de salle de contrôle.

Systèmes RF, antennes et radio

Les systèmes RF sont très sensibles à l’adaptation d’impédance. Émetteurs, câbles coaxiaux, connecteurs, répartiteurs, parafoudres et antennes doivent être choisis et installés selon l’impédance requise. Un désaccord entraîne puissance réfléchie, couverture réduite, VSWR élevé et contrainte supplémentaire.

L’inspection régulière des connecteurs, de la mise à la terre, de l’étanchéité et de l’état des antennes est importante. À ces fréquences, un petit défaut de connecteur peut provoquer un grand problème de performance.

Lignes téléphoniques et interfaces existantes

Les systèmes téléphoniques traditionnels et interfaces analogiques dépendent de l’impédance de ligne pour l’équilibre audio et la signalisation. Une mauvaise adaptation peut créer écho, audio faible, diaphonie ou détection instable, notamment lorsque des circuits analogiques rejoignent passerelles, PBX, enregistreurs ou plateformes de dispatching.

Lors de la migration vers des systèmes IP, les ingénieurs ne doivent pas vérifier seulement les protocoles. Ils doivent aussi contrôler l’impédance des ports analogiques, la longueur de ligne, l’état du câblage et le niveau audio.

Erreurs courantes à éviter

Utiliser la résistance continue comme seul jugement

Une mesure de résistance au multimètre aide à détecter circuits ouverts ou courts-circuits, mais ne décrit pas entièrement l’impédance à la fréquence de fonctionnement. Haut-parleurs, transformateurs, câbles et antennes peuvent réagir différemment avec de vrais signaux audio ou RF.

Pour un diagnostic précis, les techniciens doivent employer la méthode adaptée : impédancemètre de ligne haut-parleur, analyseur audio, testeur de ligne ou analyseur d’antenne donnent souvent plus d’informations qu’une simple mesure de résistance continue.

Ignorer la longueur et le routage des câbles

Un circuit qui fonctionne sur un banc court peut échouer sur une longue distance. Résistance, capacitance, blindage, mise à la terre et proximité de lignes de puissance influencent le résultat final.

Les bonnes pratiques incluent choix du bon câble, étiquetage clair, séparation des lignes de puissance si nécessaire, terminaisons étanches et essais à la longueur installée finale, pas seulement en local technique.

Conclusion

L’impédance est une notion pratique de déploiement et de maintenance pour les systèmes de communication, audio, RF, téléphoniques et électroniques industriels. Elle influence transfert du signal, charge des équipements, clarté audio, distance, précision du diagnostic et fiabilité durable.

Pour réussir un projet, l’impédance doit être prise en compte lors de la conception, installation, extension et maintenance. En adaptant les équipements, calculant les charges, choisissant les câbles, enregistrant les références et testant après changement, les ingénieurs obtiennent des systèmes plus stables, clairs et faciles à maintenir.

Questions fréquentes

Pourquoi un haut-parleur indiqué 8 ohms ne mesure-t-il pas exactement 8 ohms au multimètre ?

La valeur 8 ohms est une impédance nominale pour le fonctionnement audio, pas une résistance continue fixe. Un multimètre mesure la résistance CC, souvent plus basse, et ne montre pas le comportement sur toute la bande audio.

Une mauvaise impédance peut-elle causer des défauts intermittents plutôt qu’une panne immédiate ?

Oui. Certains problèmes apparaissent seulement quand le volume augmente, la température change, l’humidité entre dans un raccord ou plusieurs appareils fonctionnent ensemble. Ils peuvent provoquer distorsion, arrêt, bruit ou transmission instable par intermittence.

Une impédance plus élevée est-elle toujours plus sûre pour l’équipement ?

Pas toujours. Une charge plus élevée peut réduire le courant, mais aussi diminuer la puissance disponible ou dégrader le transfert dans les systèmes qui exigent une adaptation. La bonne valeur dépend du matériel et de l’application.

Quel outil utilise-t-on couramment pour tester l’impédance d’une ligne de haut-parleurs ?

On utilise généralement un impédancemètre dédié aux lignes de haut-parleurs, car il teste le circuit de façon plus pertinente qu’un simple ohmmètre CC. Pour les systèmes 70V/100V, il faut aussi vérifier la puissance totale et les prises des transformateurs.

Les problèmes d’impédance peuvent-ils affecter la qualité d’enregistrement audio ?

Oui. Si un microphone, une interface ligne ou un trajet audio téléphonique est mal adapté, le signal enregistré peut être faible, bruité, déformé ou déséquilibré, ce qui réduit sa valeur pour l’analyse, la formation ou l’enquête.

Faut-il contrôler l’impédance en maintenance préventive ?

Oui. Les contrôles périodiques révèlent dégradation des câbles, humidité, connexions desserrées, mauvais remplacements, panne de haut-parleur ou changement de charge avant que les utilisateurs ne constatent une baisse de performance. Les valeurs de référence rendent ces contrôles beaucoup plus utiles.
