La sélection d'un système PAGA commence bien avant le choix d'un modèle de contrôleur, d'amplificateur ou de haut-parleur. La première tâche consiste à comprendre le site : où les personnes travaillent, le niveau de bruit dans chaque zone, les emplacements qui ont besoin d'appels indépendants, ce qui doit se produire lors d'une alarme, et quelles fonctions de communication doivent rester disponibles si une partie du système tombe en panne.

Ces exigences déterminent l'équipement, et non l'inverse. Deux sites industriels de taille similaire peuvent nécessiter des configurations PAGA très différentes car leurs niveaux de bruit, zones dangereuses, procédures opérationnelles, zones de communication et exigences de disponibilité sont différents.

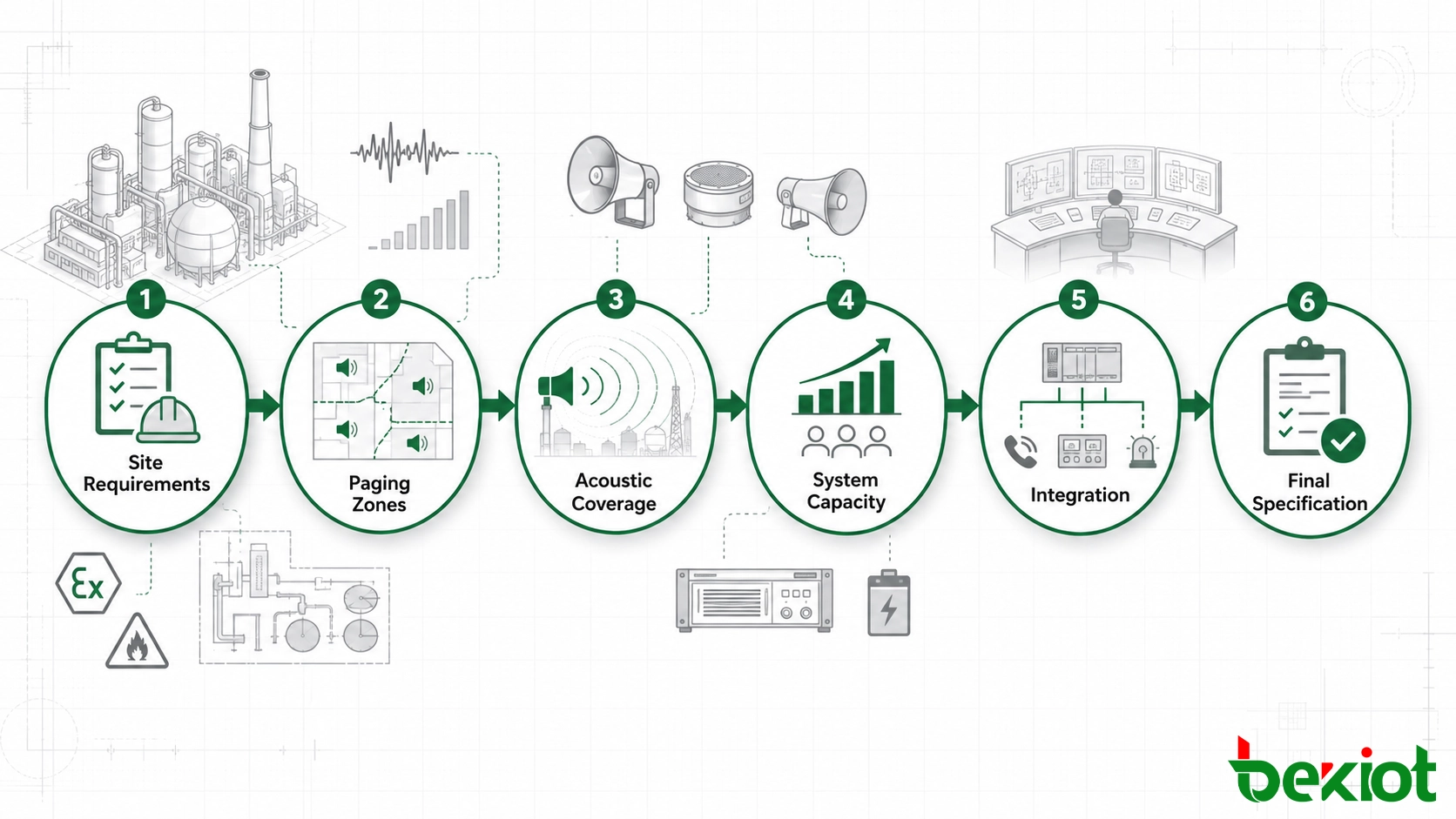

Un processus de sélection pratique suit une séquence claire :

Exigences du site → Zones d'appel → Couverture acoustique → Capacité du système → Comportement en cas de panne → Intégration → Tests de réception.

Utiliser cette séquence facilite également la comparaison des offres des fournisseurs, car chaque vendeur travaille à partir des mêmes données d'entrée du projet.

1. Définir les exigences du site avant de sélectionner l'équipement

Commencez par une fiche des exigences du site plutôt que par une liste de produits. Elle doit décrire l'environnement physique et les tâches de communication que le système doit prendre en charge.

Les informations clés comprennent généralement :

• Plan du site et dimensions approximatives

• Bâtiments, unités de process, zones extérieures, tunnels, entrepôts et emplacements éloignés

• Salles de contrôle et postes d'opérateurs

• Bruit de fond normal et de pointe

• Conditions d'installation intérieures et extérieures

• Exposition à la poussière, l'humidité, la corrosion, les vibrations et la température

• Classification des zones dangereuses le cas échéant

• Exigences d'appel de routine

• Scénarios de communication d'urgence

• Systèmes téléphoniques, radio, réseau, de contrôle et d'alarme existants

• Conditions d'alimentation normale et de secours

• Plans d'extension future

Chaque élément peut affecter l'architecture finale. Une unité de process très bruyante peut nécessiter une disposition de haut-parleurs différente de celle d'un immeuble de bureaux. Une zone classée peut nécessiter un équipement de terrain certifié de manière appropriée. Un site géographiquement dispersé peut avoir besoin de nœuds d'équipement distants plutôt que de placer chaque amplificateur dans une salle centrale.

Les scénarios d'urgence doivent également être définis à ce stade. Par exemple, un incident local sur un équipement peut nécessiter un message dans une zone de process, tandis qu'une urgence plus étendue peut nécessiter plusieurs zones adjacentes ou une diffusion sur l'ensemble du site.

Plus ces informations sont complètes, moins les fournisseurs auront besoin de faire d'hypothèses. C'est important car des devis basés sur des hypothèses différentes peuvent sembler comparables en prix tout en représentant des solutions techniques très différentes.

2. Convertir le plan du site en zones d'appel et couverture acoustique

Une fois les conditions du site clarifiées, définissez comment l'installation doit être adressée pendant le fonctionnement normal et les situations d'urgence.

Construire des zones autour des opérations

Une zone PAGA doit représenter une zone susceptible de recevoir un message indépendant.

Une usine peut contenir une unité de production, une zone de chargement, un parc de réservoirs, une section des services, un atelier de maintenance, un entrepôt, un bâtiment de contrôle et une zone administrative. Ces emplacements ne nécessitent pas nécessairement la même diffusion en même temps.

La planification des zones doit répondre à des questions pratiques :

• Quelles zones ont besoin d'appels indépendants ?

• Quelles zones sont normalement regroupées ?

• Quels opérateurs peuvent diffuser vers chaque zone ?

• Quelles alarmes remplacent les annonces de routine ?

• Quelles zones sont activées automatiquement par un événement externe ?

• Quand une diffusion sur tout le site est-elle requise ?

Les circuits de haut-parleurs et les zones de communication sont liés, mais ils ne doivent pas être traités comme une seule et même chose. Les exigences opérationnelles doivent d'abord définir la structure des zones ; la conception électrique peut ensuite la supporter.

Vérifier le plan de zones par rapport aux événements opérationnels réels

Prenez plusieurs scénarios d'alarme attendus et suivez le chemin de communication depuis l'événement initial jusqu'à la diffusion finale.

Si une alarme commence dans une zone de process, identifiez quel personnel a besoin de la première instruction, si les zones adjacentes ont besoin d'un message séparé, et quelle condition étendrait l'avertissement à une partie plus large du site.

Cela révèle souvent qu'une zone initialement représentée comme une seule doit en fait être divisée, ou que deux zones séparées devraient être regroupées pendant certaines conditions d'urgence.

Utiliser le bruit de fond pour guider la conception acoustique

Le choix des haut-parleurs doit être basé sur l'environnement acoustique, pas seulement sur la taille de la zone.

Les zones de process extérieures, les salles des machines, les zones de chargement et autres endroits très bruyants nécessitent souvent des haut-parleurs industriels directionnels de type corne. Les bureaux, couloirs, salles de contrôle et zones de service fermées peuvent utiliser des haut-parleurs muraux ou de plafond. Les espaces longs et étroits peuvent bénéficier de modèles de couverture différents de ceux des zones de production ouvertes.

Le niveau sonore requis doit être évalué par rapport au bruit de fond réel à la position de l'auditeur. L'objectif est de fournir un niveau suffisant pour que les alarmes et les messages vocaux soient reconnaissables sans simplement augmenter la sortie au maximum.

Un niveau excessif peut créer ses propres problèmes, notamment des réflexions, une mauvaise clarté de la parole, des conditions d'écoute inconfortables et une couverture inégale.

Inclure l'intelligibilité de la parole lorsque le projet l'exige

Pour la communication vocale d'urgence, la simple audibilité peut ne pas suffire. Le personnel doit également comprendre l'instruction.

Lorsque l'intelligibilité de la parole fait partie des critères d'acceptation du projet, la performance STI ou STIPA requise doit être définie conformément à la spécification du projet et aux normes applicables.

La simulation acoustique peut être utile pour les espaces difficiles tels que les zones de compresseurs, les halls de turbines, les ateliers, les tunnels, les terminaux ou les bâtiments industriels fermés. Elle peut aider à évaluer la direction du haut-parleur, la position de montage, le chevauchement de couverture, les réflexions et l'intelligibilité attendue avant l'installation.

L'exigence de simulation doit identifier les zones à évaluer et les livrables attendus, plutôt que de simplement demander au fournisseur de fournir un « rapport acoustique ».

3. Calculer la capacité de l'amplificateur, du contrôleur et de l'extension

Une fois le programme des haut-parleurs raisonnablement défini, la capacité du système peut être calculée.

Calculer la charge de haut-parleurs connectée

Pour chaque circuit de haut-parleur ou canal d'amplificateur, déterminez la charge totale connectée à partir du nombre de haut-parleurs et de leurs réglages de puissance sélectionnés.

La sélection de l'amplificateur doit alors prendre en compte :

• Charge de haut-parleurs connectée calculée

• Marge d'ingénierie requise

• Extension future des haut-parleurs

• Nombre de diffusions simultanées

• Stratégie d'amplificateur de secours

• Surveillance des lignes de haut-parleurs

• Pertes dans les câbles le cas échéant

Un pourcentage de réserve fixe ne doit pas être appliqué aveuglément à chaque projet. La marge appropriée dépend de la spécification d'ingénierie, du plan d'extension future, de l'architecture de l'amplificateur et de la disponibilité requise.

Ne pas ignorer la distribution des câbles

Les longs parcours de câbles de terrain peuvent influencer les performances du système et le coût d'installation. Les grands sites doivent donc considérer la relation entre l'emplacement de l'amplificateur, les circuits de haut-parleurs, la longueur des câbles, les armoires de terrain, l'infrastructure réseau et l'accès pour la maintenance.

Dans certaines installations, distribuer l'amplification plus près des zones desservies peut réduire les longs câbles de haut-parleurs et limiter l'impact d'une panne locale. Dans d'autres projets, une architecture plus centralisée peut rester pratique.

Le choix doit suivre le plan du site plutôt qu'une règle fixe.

Vérifier les limites au-delà de la puissance de l'amplificateur

Une puissance en watts suffisante ne signifie pas nécessairement que la plateforme complète a une capacité suffisante.

La spécification doit également confirmer le nombre requis de :

• Zones d'appel

• Stations d'appel

• Entrées d'alarme

• Messages stockés

• Canaux audio

• Nœuds distants du système

• Postes d'opérateur

• Points d'extrémité réseau

• Interfaces tierces

L'extension doit être prise en compte lors de la sélection du système. L'ajout de plusieurs nouvelles zones ultérieurement ne devrait pas nécessiter le remplacement du contrôleur principal simplement parce que la conception d'origine utilisait tous les ports disponibles.

4. Définir le comportement en cas de panne et l'intégration des systèmes externes

Des exigences telles que « le système PAGA doit être redondant » ou « le système doit s'intégrer au DCS » sont trop larges pour la sélection du fournisseur.

Les deux doivent être convertis en un comportement opérationnel spécifique.

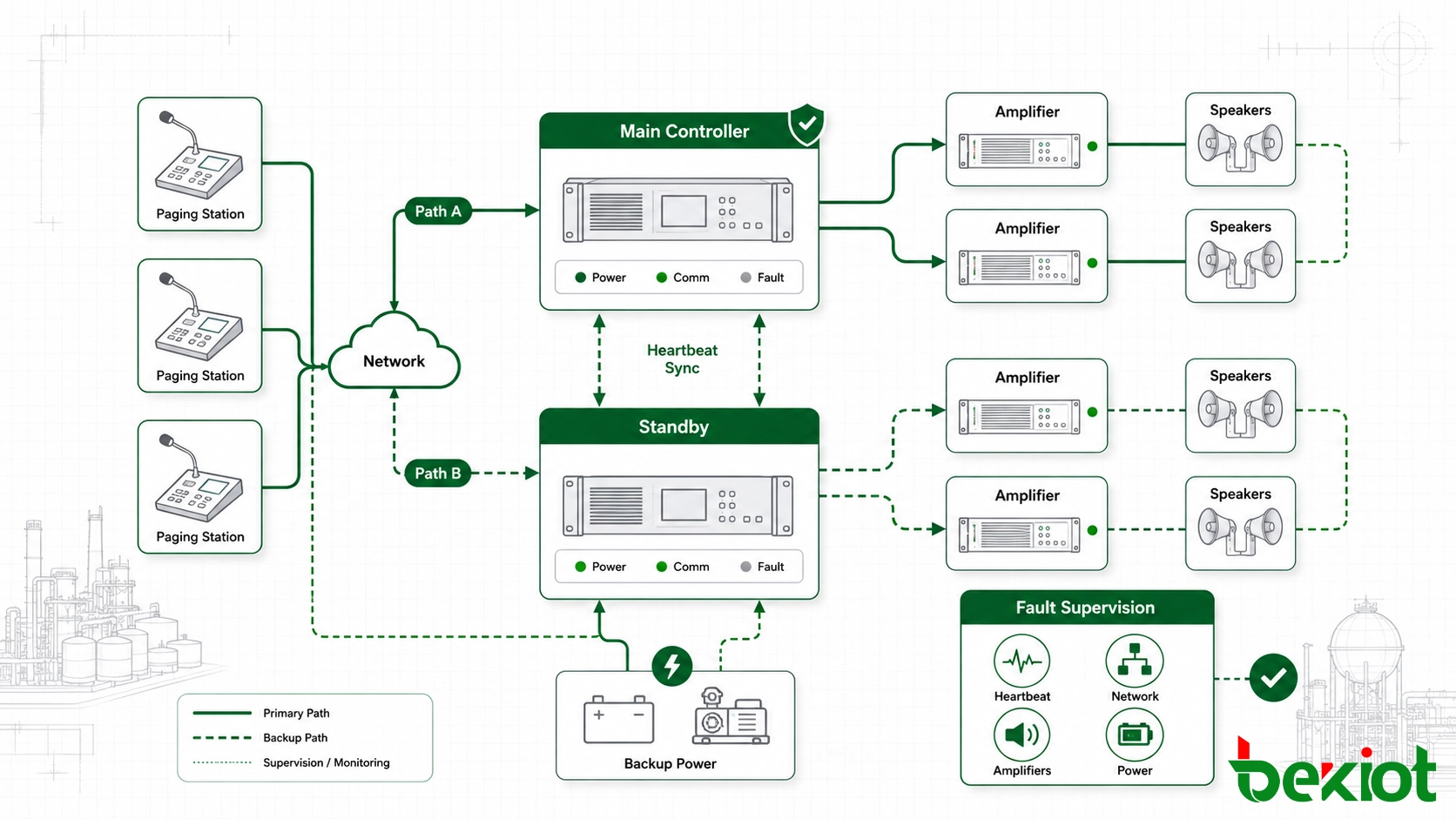

Spécifier ce qui doit se produire après une panne

Examinez l'architecture panne par panne.

Cette approche est plus utile que de spécifier automatiquement la même structure de redondance pour chaque site industriel.

Une petite installation et un grand projet pétrochimique, offshore, minier ou énergétique peuvent avoir des conséquences très différentes si une partie du système de communication devient indisponible. L'architecture de redondance doit refléter ces conséquences.

Inclure la supervision des défauts

La disponibilité dépend également de la connaissance qu'un défaut s'est produit.

Confirmez si le système peut surveiller :

• État du contrôleur

• État de l'amplificateur

• Connectivité réseau

• État des nœuds distants

• Disponibilité des stations d'appel

• Conditions de circuit ouvert ou de court-circuit sur les lignes de haut-parleurs

• Défauts d'alimentation

• État des interfaces externes

Les informations sur les défauts doivent être présentées sous une forme que le personnel de maintenance peut utiliser pour identifier le dispositif ou la zone affectée sans avoir à parcourir tout le système.

Définir le flux de travail complet de l'alarme

Pour chaque déclenchement automatique ou interface externe, définissez la séquence complète :

Source → Déclencheur → Zone cible → Priorité → Audio → Retour d'information → Réinitialisation.

Par exemple, un signal d'un système Fire & Gas peut devoir démarrer une tonalité d'alarme, lire une instruction enregistrée dans des zones sélectionnées, interrompre les appels de priorité inférieure, afficher l'événement à un poste d'opérateur et rester actif jusqu'à ce que la condition d'origine soit effacée.

Les points d'intégration possibles comprennent :

• Systèmes Fire & Gas

• Systèmes DCS et PLC

• SCADA

• Systèmes téléphoniques industriels

• Plateformes SIP ou IP PBX

• Consoles de répartition

• Systèmes de radiocommunication

• Plateformes CCTV

• Stations d'appel d'urgence

• Logiciels de gestion tiers

Le seul support de protocole ne confirme pas que deux systèmes exécuteront le flux de travail requis. Le mappage des événements, la priorité, la direction de la signalisation, l'accusé de réception, le comportement de réinitialisation et le traitement des défauts doivent tous être confirmés avant l'achat.

Solution associée : Systèmes PAGA

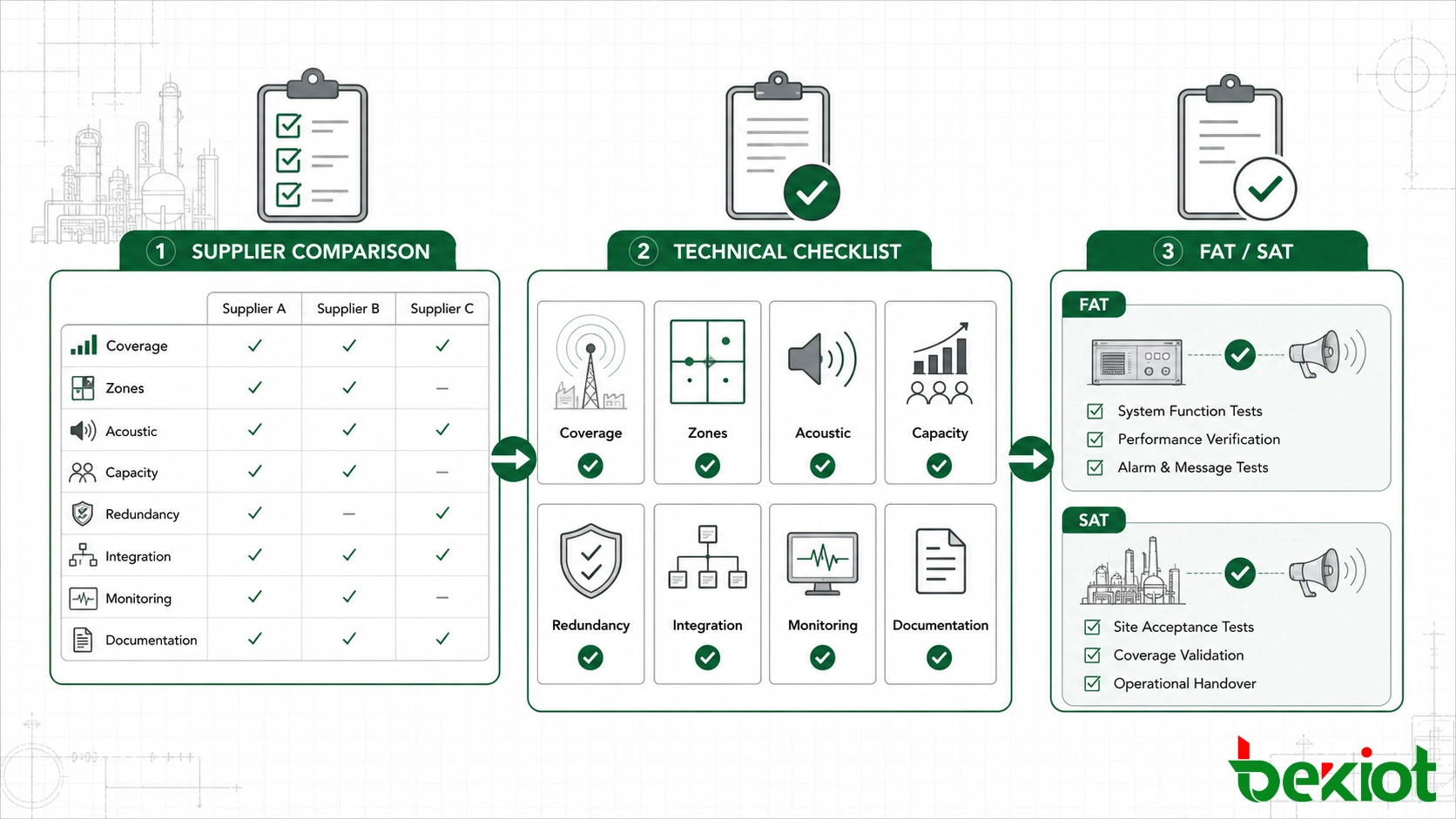

5. Comparer les fournisseurs et définir les tests de réception

Une fois que les exigences du site, les zones, la conception acoustique, la capacité, le comportement en cas de panne et les interfaces sont documentés, la comparaison des fournisseurs devient beaucoup plus simple.

Chaque proposition doit être vérifiée par rapport aux mêmes exigences du projet, et non par rapport au nombre de fonctionnalités affichées dans une brochure produit.

Ne pas comparer uniquement le prix d'achat

Un coût initial inférieur de l'équipement peut être compensé ultérieurement par une extension difficile, des délais de récupération longs, une capacité de réserve limitée, un développement d'interface coûteux ou une mauvaise disponibilité des pièces de rechange.

Pour les systèmes destinés à fonctionner pendant de nombreuses années, l'évaluation du fournisseur doit également prendre en compte :

• Sauvegarde et restauration de la configuration

• Diagnostic à distance

• Remplacement des modules

• Extension future des zones

• Support logiciel et micrologiciel

• Disponibilité des pièces de rechange

• Formation des opérateurs et de la maintenance

• Documentation finale du projet

Rédiger les exigences FAT et SAT avant la commande

Les critères d'acceptation doivent faire partie de la spécification, et non être ajoutés après l'installation.

Les tests en usine et sur site peuvent inclure :

• Appel par zone individuelle

• Appel par zones groupées

• Diffusion d'urgence sur tout le site

• Priorité et remplacement des alarmes

• Activation automatique des alarmes

• Lecture des messages enregistrés

• Basculement du contrôleur ou du réseau si nécessaire

• Fonctionnement de l'amplificateur de secours si nécessaire

• Panne d'alimentation principale et fonctionnement de secours

• Indication de défaut de ligne de haut-parleurs

• Séquences de déclenchement et de réinitialisation par des tiers

• Journalisation des événements et des défauts

• Mesures du niveau de pression acoustique

• Tests STI ou STIPA lorsqu'ils sont spécifiés

Les mesures réelles sur le site sont particulièrement importantes dans les zones où le bruit, la réverbération ou les obstructions physiques peuvent affecter la couverture de la parole. Un système qui réussit une vérification de configuration dans la salle d'équipement peut encore nécessiter un ajustement sur le terrain avant de satisfaire aux exigences acoustiques aux positions des auditeurs.

Une bonne spécification PAGA n'est pas une longue liste de paramètres d'équipement. Elle décrit comment la communication doit fonctionner sur le site, quelles zones doivent être atteintes, quelle capacité du système est requise, ce qui se passe en cas de panne, comment les alarmes externes interagissent avec la plateforme et comment les performances finales seront vérifiées.

Pour les projets qui utilisent également des téléphones industriels, des consoles de répartition, la radio, la communication SIP, l'interphonie ou les systèmes d'appel d'urgence, ces connexions doivent être prises en compte lors de l'étape de sélection du PAGA plutôt que d'être ajoutées après que l'architecture principale a déjà été fixée.

Becke Telecom fournit des solutions PAGA et de communication industrielle pour les environnements industriels distribués. Les configurations du système peuvent être planifiées autour des zones du site, des conditions acoustiques, des flux de travail d'alarme, des exigences de disponibilité, de l'infrastructure de communication existante et de l'extension future, plutôt que de s'appuyer sur un ensemble d'équipements fixe.

FAQ

Quelles informations doivent être préparées avant de demander un devis PAGA ?

Préparez le plan du site, les zones d'exploitation, les informations sur le bruit de fond, les exigences des zones dangereuses, les zones d'appel requises, les scénarios d'urgence, les emplacements des opérateurs, les systèmes de communication existants, les exigences d'intégration, les objectifs de disponibilité et l'extension future attendue. Ces données permettent à différents fournisseurs de développer des propositions à partir de la même base technique.

Comment sélectionner la capacité des haut-parleurs PAGA ?

La sélection des haut-parleurs doit prendre en compte le bruit de fond, la distance d'écoute, la position de montage, le modèle de couverture, les conditions environnementales et les performances vocales requises dans chaque zone. Le programme final des haut-parleurs fournit ensuite la base de calcul de la capacité de l'amplificateur.

Comment calculer la capacité de l'amplificateur PAGA ?

Calculez la charge de haut-parleurs connectée pour chaque circuit ou canal d'amplificateur, puis incluez la marge d'ingénierie, la capacité d'extension et les exigences de secours définies par le projet. La distribution des câbles et les exigences de diffusion simultanée doivent également être prises en compte.

Chaque système PAGA a-t-il besoin de la même architecture de redondance ?

Non. La redondance doit être basée sur la conséquence de la perte d'un contrôleur, d'un amplificateur, d'un chemin réseau, d'une source d'alimentation ou d'un nœud de terrain. La spécification doit définir quels services doivent rester disponibles après chaque panne, plutôt que d'appliquer une architecture fixe à chaque projet.

Que doit inclure le test de réception sur site d'un PAGA ?

Les tests typiques incluent l'appel par zone, le remplacement d'urgence, l'activation automatique des alarmes, les messages enregistrés, les interfaces avec les systèmes externes, la supervision des défauts, le fonctionnement de secours, la journalisation des événements et toutes les mesures acoustiques requises telles que SPL ou STIPA. La portée exacte des tests doit correspondre à la spécification du projet.
