Les réseaux radio privés restent centraux dans les opérations des usines, aéroports, ports, services publics et autres installations critiques. Les systèmes basés sur DMR, PDT ou TETRA offrent une communication rapide par pression sur parole (PTT), des groupes de conversation contrôlés et une couverture dédiée pour le personnel de terrain. Leur principale force est la voix opérationnelle fiable, mais leur capacité à supporter la vidéo large bande, les données mobiles et l'accès étendu est souvent limitée.

La communication par pression sur parole sur cellulaire, communément appelée PoC, ajoute une couverture via LTE, 5G ou Wi-Fi et peut prendre en charge le report de localisation, les alertes d'urgence, les appels vidéo et le retour vidéo en direct. Cependant, déployer des terminaux PoC à côté d'un système radio privé existant ne crée pas automatiquement d'interopérabilité. Les deux environnements utilisent des identités, des structures de groupes, des méthodes de signalisation et des chemins de médias différents.

Une solution d'intégration pratique nécessite donc plus qu'une simple passerelle. Elle a besoin d'une plateforme qui contrôle les appels et les groupes, d'interfaces radio qui exposent les canaux privés au réseau IP, de terminaux utilisateur adaptés et de règles clairement définies pour l'accès aux canaux, la priorité d'urgence et la gestion des pannes.

Pourquoi les deux réseaux sont plus forts ensemble

La radio privée et le PoC résolvent différents problèmes de communication. Un système radio privé est normalement conçu pour une couverture locale prévisible, des appels de groupe rapides et une opération continue dans des conditions contrôlées sur site. Il est particulièrement utile là où les équipes de terrain ont besoin d'une communication half-duplex simple, immédiate et disciplinée.

Le PoC étend la communication au-delà de la zone de couverture radio. Un superviseur peut rejoindre un groupe depuis une autre installation, un utilisateur mobile peut signaler un incident via vidéo, et un répartiteur peut visualiser les positions des dispositifs sur une carte. Ces fonctions sont précieuses pour les opérations régionales, le support à distance et la coordination multimédia.

L'intégration permet à chaque réseau de conserver ses atouts. Les utilisateurs radio existants continuent d'utiliser leurs postes portatifs, mobiles ou de base familiers, tandis que les utilisateurs PoC obtiennent un accès contrôlé à certains canaux radio privés. Le centre de répartition devient le point où les identités, les autorisations, les enregistrements d'appels et les flux de travail opérationnels sont coordonnés.

L'objectif n'est pas de transférer chaque fonctionnalité du PoC vers le réseau radio privé. Dans la plupart des projets, le service commun entre les deux côtés est la voix et le contrôle PTT. La localisation, la vidéo, les images et les données d'application restent du côté large bande et sont présentées aux répartiteurs ou aux autres utilisateurs PoC autorisés.

Les six composants de base derrière la solution

1. Plateforme de commandement et de répartition

La plateforme centrale gère les utilisateurs, les groupes, les appels et les autorisations de communication. Elle peut être installée sur un serveur local, dans un centre de données privé ou sur une plateforme cloud, en fonction de la disponibilité requise, de la politique de sécurité et des conditions réseau.

Ses fonctions principales incluent généralement le contrôle d'appels SIP, la communication de groupe PoC, la répartition vocale, le traitement vidéo, l'affichage de localisation basé sur SIG, les instructions d'incident, l'enregistrement d'appels et les journaux opérationnels. Elle fournit également le point de connexion pour les consoles de répartition, les terminaux mobiles, les téléphones IP, les passerelles et les applications tierces compatibles.

La plateforme doit séparer les identités utilisateur des dispositifs physiques. Un répartiteur doit comprendre des noms opérationnels tels que « Groupe de maintenance », « Sécurité côté piste » ou « Canal d'urgence » plutôt que des numéros de connecteurs radio et des ports de passerelle.

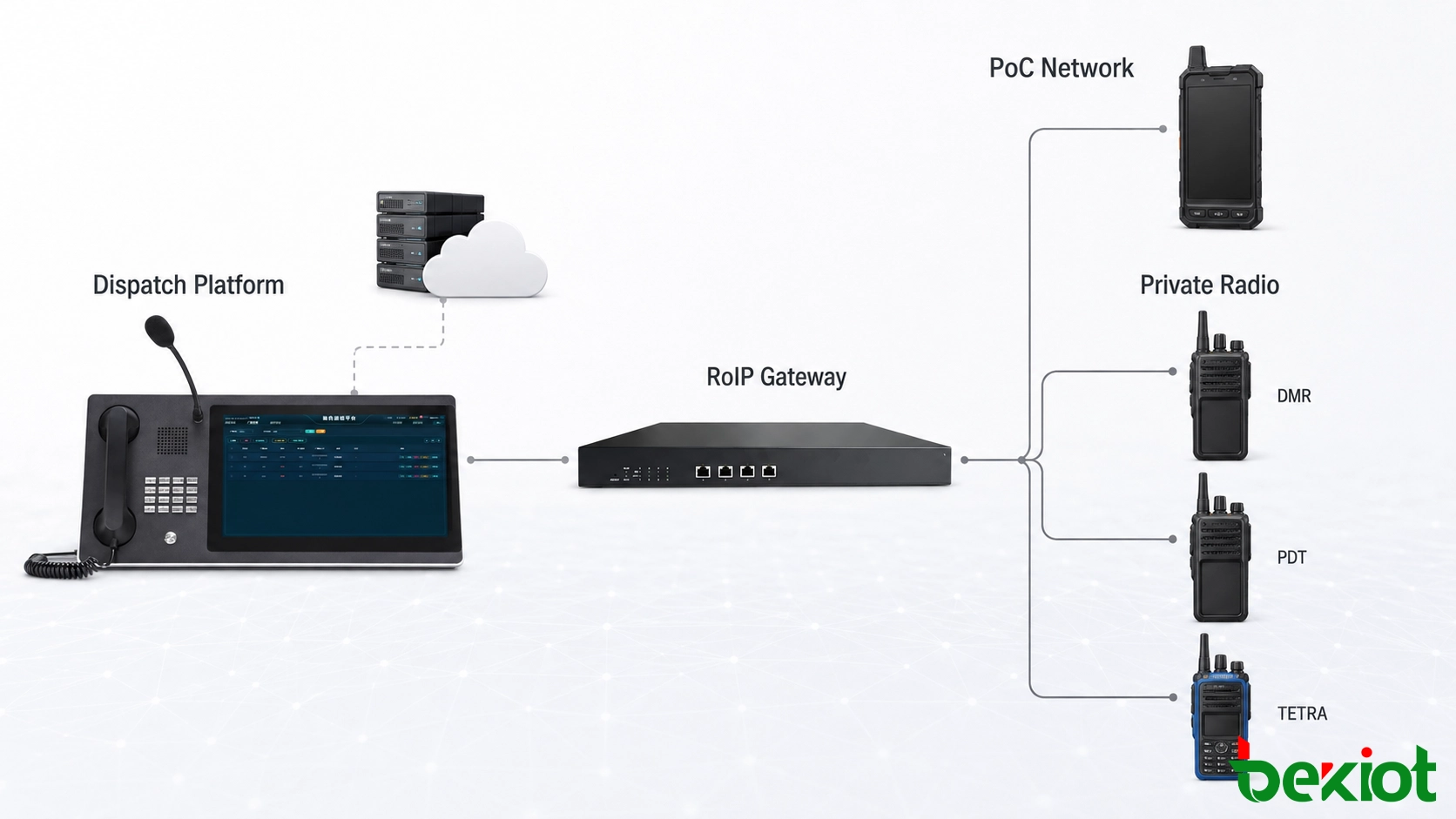

2. Passerelle d'interfonctionnement radio

La passerelle d'interfonctionnement radio connecte l'environnement de répartition IP au système radio privé existant. Du côté radio, elle peut se connecter à une station de base, une radio mobile ou une radio portable compatible via des interfaces audio, PTT, détection de porteuse et accessoires. Du côté IP, elle communique avec la plateforme via SIP, RTP ou une autre méthode de contrôle prise en charge.

Chaque chemin de passerelle représente une ressource radio contrôlable. Si quatre canaux radio doivent être surveillés et émis indépendamment en même temps, la conception nécessite généralement quatre chemins indépendants du côté radio. Le nombre d'utilisateurs portables partageant ces canaux ne détermine pas la capacité de la passerelle ; c'est le nombre requis de connexions simultanées aux canaux qui le détermine.

Une connexion de passerelle de base transporte généralement l'audio radio et le contrôle PTT. L'ID radio, la signalisation d'urgence, les messages texte, les informations GPS et la sélection de canal à distance nécessitent un support de signalisation supplémentaire ou une interface directe avec l'infrastructure radio. Cette limitation doit être confirmée avant de finaliser la liste des équipements.

3. Terminaux PoC et clients mobiles

L'accès PoC peut être fourni via des terminaux portables robustes, des smartphones, des terminaux embarqués ou des clients logiciels. Selon la plateforme, les utilisateurs peuvent recevoir le PTT de groupe, les appels privés, les alarmes SOS, le positionnement, la transmission d'images, les appels vidéo et le retour vidéo en direct.

Les terminaux peuvent utiliser des cartes SIM gérées, des abonnements mobiles publics, du LTE privé ou des réseaux Wi-Fi approuvés. Les emplacements industriels et dangereux peuvent nécessiter des dispositifs avec une protection environnementale renforcée ou la certification appropriée pour les zones dangereuses.

La sélection des terminaux doit suivre la tâche de l'utilisateur. Un agent de patrouille peut avoir besoin d'un bouton PTT physique et d'un rapport de localisation, tandis qu'un superviseur peut avoir besoin d'une application mobile avec cartes, vidéo et informations d'incident. Utiliser le même type de terminal pour chaque rôle peut augmenter les coûts sans améliorer le flux de travail.

4. Passerelle d'accès téléphonique

Une passerelle téléphonique étend la communication de répartition aux téléphones analogiques, aux réseaux téléphoniques publics, aux numéros mobiles ou à la téléphonie d'entreprise existante. Cela permet à un utilisateur téléphonique autorisé d'atteindre un groupe radio ou un utilisateur PoC via un chemin d'appel défini.

Le type de passerelle dépend de l'environnement téléphonique existant. Les extensions analogiques, les lignes téléphoniques externes, les jonctions numériques et les jonctions SIP nécessitent des interfaces différentes. La traduction des numéros et les autorisations d'appel doivent être configurées afin qu'un utilisateur téléphonique ordinaire ne puisse pas émettre accidentellement sur un canal radio restreint.

5. Téléphones SIP et points d'interphonie

Les téléphones IP fournissent une position vocale rentable pour les bureaux, les salles de garde et les départements techniques qui ne nécessitent pas de console de répartition complète. Les interphones SIP peuvent être installés aux entrées, dans les salles d'équipement, les installations distantes ou les points d'urgence où l'appel en un clic et la communication mains libres sont plus appropriés.

Ces points d'extrémité peuvent communiquer avec les utilisateurs PoC ou les canaux radio mappés via la plateforme centrale. Une alarme d'interphone SIP peut également créer une notification d'incident pour le répartiteur avant que la session vocale ne soit connectée.

6. Passerelle d'accès vidéo

Une passerelle d'accès vidéo rend les ressources de surveillance sélectionnées disponibles pour la plateforme de répartition. Elle peut connecter des caméras, des enregistreurs vidéo réseau ou des plateformes de gestion vidéo via des protocoles pris en charge et convertir leurs flux en formats que l'application de commandement peut afficher ou distribuer.

L'accès vidéo est plus utile lorsqu'il est associé à un objet opérationnel. Un utilisateur PoC, un point d'interphonie, une entrée d'alarme ou un canal radio peuvent être liés à des caméras proches. Lorsqu'un événement se produit, le répartiteur peut ouvrir la vue pertinente au lieu de chercher dans un système de surveillance séparé.

Comment les appels et les données circulent dans le système

Un appel radio privé vers PoC commence lorsque la radio connectée reçoit du trafic sur son canal RF. La passerelle détecte l'état de réception, capture l'audio et l'envoie à la plateforme de répartition. La plateforme distribue ensuite l'audio au groupe PoC autorisé, au poste de répartition ou au service d'enregistrement.

Dans la direction opposée, un utilisateur PoC demande l'autorisation de parler. Après que la plateforme a vérifié le rôle de l'utilisateur et la disponibilité du canal mappé, elle envoie l'audio et la demande de transmission à la passerelle appropriée. La passerelle active le PTT sur la radio connectée et délivre l'audio au réseau radio privé.

L'accès téléphonique suit un chemin d'appel contrôlé. Un utilisateur téléphonique ou SIP compose un numéro attribué, et la plateforme mappe ce numéro à un groupe PoC ou une ressource radio. Le trafic radio entrant peut être renvoyé via la même session, sous réserve du contrôle half-duplex.

Les données vidéo, de positionnement et SOS empruntent un chemin différent. Ces services sont normalement reçus directement des terminaux PoC, des plateformes de surveillance ou des interfaces d'application. La plateforme de répartition les corrèle avec la session vocale, mais la passerelle RoIP ne transporte pas automatiquement ces services large bande vers un canal radio à bande étroite.

Décisions à prendre avant la sélection des équipements

Définir la limite d'intégration

La première décision est de savoir si le projet a besoin uniquement d'interopérabilité vocale ou d'un contrôle radio plus profond. La voix et le PTT peuvent souvent être mis en œuvre via une interface d'accessoires radio. L'affichage des ID radio individuels, des états d'urgence, des localisations ou des messages texte peut nécessiter un protocole de contrôle pris en charge ou une intégration avec le contrôleur du réseau radio.

Compter les ressources radio indépendantes

La quantité de passerelles doit être calculée à partir des exigences de canaux simultanés. Un canal partagé utilisé par des centaines de radios peut nécessiter un seul chemin de passerelle, tandis qu'un projet plus petit avec plusieurs canaux exploités indépendamment peut nécessiter plusieurs chemins.

La conception doit identifier quels canaux nécessitent une surveillance, lesquels nécessitent une transmission bidirectionnelle et lesquels peuvent être pontés temporairement lors d'un incident. Le pontage permanent de groupes non liés peut créer un trafic radio inutile et rendre le contrôle opérationnel difficile.

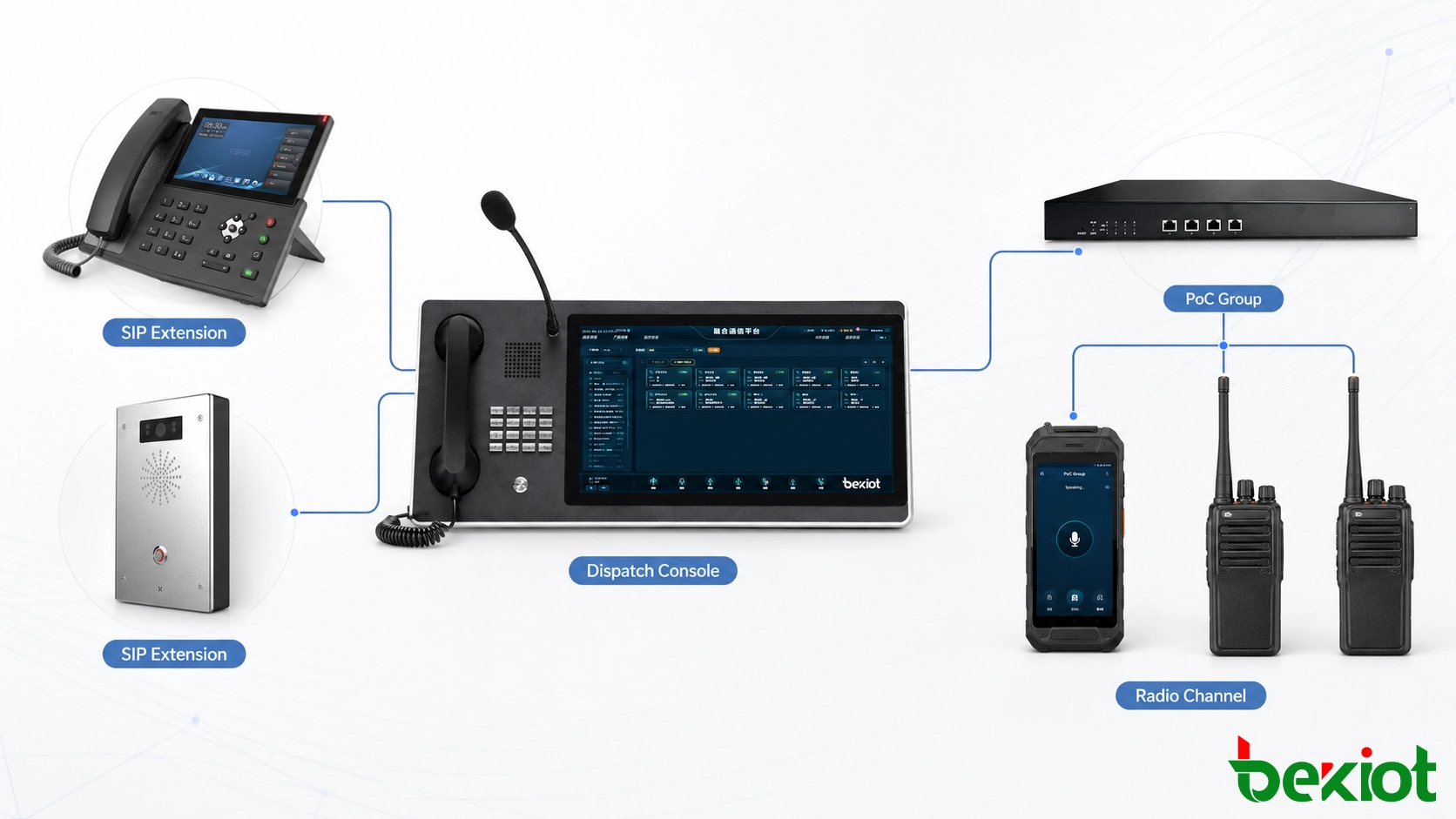

Créer un plan de mappage cohérent

Les groupes PoC, les extensions SIP, les ports de passerelle et les canaux radio privés utilisent des structures de dénomination différentes. Un plan de mappage écrit doit associer chaque ressource à un département, un emplacement, un objectif opérationnel et un niveau d'autorisation.

Coordonner le PTT et l'autorisation de parole

Les canaux radio privés sont généralement half-duplex, donc une seule partie doit émettre à la fois. L'intégration doit définir comment la plateforme détecte un canal occupé, combien de temps la passerelle attend avant d'envoyer l'audio et quel utilisateur a la priorité lorsque plusieurs demandes de transmission arrivent ensemble.

Le timing du PTT doit être testé avec l'équipement radio réel. Si l'audio commence avant que l'émetteur soit prêt, les premiers mots peuvent être coupés. Si le délai de libération est trop long, le canal reste occupé après que l'utilisateur a fini de parler.

Vérifier le réseau et le traitement des médias

Un enregistrement SIP réussi ne prouve pas que le chemin audio complet fonctionne. Les politiques de routage, de pare-feu et de NAT doivent également autoriser le trafic médias entre la plateforme, les passerelles et les utilisateurs distants. La sélection du codec doit minimiser les transcodages inutiles, surtout lorsque l'audio radio a déjà une bande passante restreinte.

Pour les utilisateurs PoC, la couverture mobile doit être évaluée le long des itinéraires de travail réels plutôt qu'aux seuls points de test fixes. La couverture dans les sous-sols, les ateliers, les zones de fret et les véhicules en mouvement peut différer considérablement des mesures réseau extérieures.

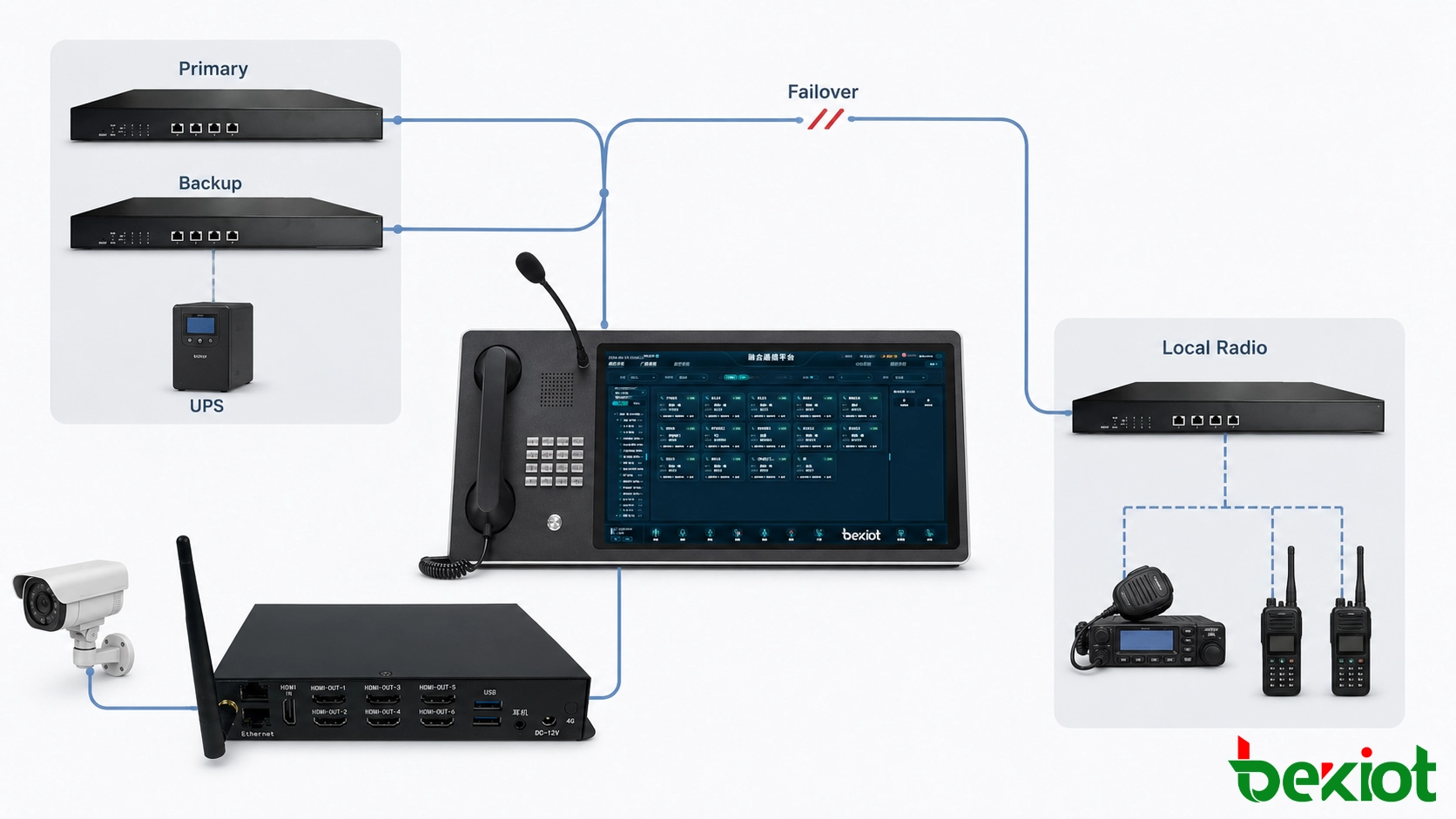

Maintenir le service disponible et contrôlé

Les réseaux publics et privés doivent se compléter sans créer un nouveau point de défaillance unique. Si la plateforme PoC ou la connexion IP étendue devient indisponible, le réseau radio privé original doit continuer à soutenir ses utilisateurs radio locaux dans la mesure du possible.

Les déploiements critiques peuvent utiliser des serveurs redondants, une alimentation de secours, des chemins réseau doubles et des postes de répartition secondaires. Les sites distants peuvent également conserver l'opération radio locale tandis que la connexion à la plateforme centrale est interrompue. Le comportement de repli requis doit être documenté avant le déploiement car il affecte l'emplacement du serveur, la conception de la passerelle et la topologie réseau.

Les contrôles de sécurité doivent séparer les ressources vocales par rôle et par site. Les interfaces de gestion doivent utiliser un accès administratif restreint, et le trafic de signalisation, de médias et de gestion des dispositifs doit être isolé lorsque c'est pratique. Les plateformes hébergées dans le cloud ne doivent pas exposer les passerelles radio directement à l'Internet public.

L'évolutivité doit être planifiée en termes d'utilisateurs, d'appels simultanés, de canaux radio, de capacité d'enregistrement, de flux vidéo et de nombre de sites. Ces ressources croissent à des rythmes différents. Ajouter plus d'utilisateurs PoC peut nécessiter uniquement de la capacité de plateforme, tandis qu'ajouter des canaux radio contrôlés indépendamment nécessite des interfaces supplémentaires du côté radio.

Mise en service du flux de travail complet

Les tests d'acceptation doivent suivre les chemins de communication réels plutôt que de tester chaque dispositif séparément. L'équipe du projet doit confirmer que les utilisateurs peuvent atteindre le bon groupe, que les noms des canaux sont clairs et que les autorisations empêchent la surveillance ou la transmission non autorisées.

• Tester la voix radio vers PoC et PoC vers radio dans les deux sens.

• Vérifier la détection de canal occupé et les demandes PTT simultanées.

• Vérifier le début et la fin de chaque transmission pour détecter les coupures audio.

• Confirmer l'acheminement des appels téléphone vers radio et point d'extrémité SIP.

• Vérifier le traitement SOS, de localisation et vidéo du côté large bande.

• Tester la durée d'enregistrement, les étiquettes de canal et l'identification de l'opérateur.

• Interrompre les connexions WAN, serveur et passerelle et observer la récupération.

• Répéter les tests dans des conditions de bruit de fond réalistes et de charge réseau.

Le système final doit être accepté comme un flux de travail opérationnel : un événement est signalé, le bon répartiteur est notifié, la ressource vocale appropriée est sélectionnée, le personnel de terrain reçoit l'instruction, les informations multimédia sont affichées lorsqu'elles sont disponibles, et l'enregistrement de la communication peut être consulté ultérieurement.

Foire aux questions

La connexion d'un système radio privé à PoC modifie-t-elle ses fréquences sous licence ?

Non. La passerelle fournit un chemin d'accès supplémentaire à l'équipement radio existant, mais elle ne modifie pas les fréquences radio, les conditions de licence, la puissance de l'émetteur ni les obligations de gestion du spectre du réseau privé.

Un service PoC hébergé fourni par un opérateur mobile peut-il être intégré ?

Cela dépend des interfaces fournies par le service. Une plateforme hébergée peut prendre en charge SIP, une API ou une connexion de répartition approuvée, tandis que certains services fermés ne fournissent aucun chemin d'intégration externe. Cela doit être confirmé avec le fournisseur de services avant de choisir l'architecture de la passerelle.

Les vidéos et les informations de localisation peuvent-elles être affichées sur les radios privées héritées ?

Normalement non. Les radios à bande étroite héritées continuent généralement à recevoir la voix via leur canal radio existant. La vidéo, le SIG et les informations de localisation détaillées sont affichés sur les consoles de répartition, les terminaux PoC ou d'autres clients large bande qui prennent en charge ces services.

Quelle documentation doit être livrée après la mise en service ?

Le dossier de remise doit inclure le plan des canaux final, le plan de numérotation SIP, les définitions des câbles radio, la matrice des autorisations, l'adressage réseau, la procédure de sauvegarde et de restauration, la politique des comptes administrateur, les enregistrements de configuration et les résultats des tests d'acceptation signés.

Qui doit maintenir les noms de groupes et les autorisations de communication ?

La propriété opérationnelle doit rester au sein de l'organisation qui utilise le système. Les administrateurs techniques peuvent appliquer la configuration, mais les noms des départements, l'accès d'urgence, les autorisations de surveillance et les règles de communication intergroupes doivent être approuvés par les gestionnaires opérationnels responsables.
