L'automatisation industrielle devient une combinaison plus profonde de la production industrielle, des technologies de l'information, des appareils connectés et des plateformes logicielles intelligentes. Dans de nombreux projets Industrie 4.0, l'automatisation n'est plus limitée au contrôle par API, à la surveillance des équipements ou à la collecte de données de production. Elle est également connectée à l'internet, à l'intelligence artificielle, à l'analyse des mégadonnées, au cloud computing, à la robotique, à l'IoT, à l'informatique en périphérie, à la réalité augmentée et à la réalité virtuelle.

Alors que les plateformes logicielles industrielles deviennent plus visuelles et axées sur les événements, l'intégration audio et vidéo devient une exigence pratique. Les opérateurs doivent voir la vidéo en direct, consulter les enregistrements, contrôler les caméras, recevoir des notifications d'alarme, communiquer avec les travailleurs sur le terrain et afficher les données de production clés sur les pupitres de commande, les consoles de répartition, les terminaux mobiles et les grands écrans. Une architecture basée sur une passerelle bien conçue peut réduire la difficulté de développement et rendre l'ensemble de la plateforme d'automatisation plus facile à étendre.

Pourquoi l'intégration visuelle est importante dans les projets d'automatisation

De nombreux projets d'automatisation industrielle doivent combiner la surveillance des données avec une confirmation visuelle. Un avertissement de température, une panne d'équipement, un événement d'accès ou une anomalie de production devient plus utile lorsque les opérateurs peuvent immédiatement voir l'image de la caméra associée, vérifier l'environnement environnant et confirmer la situation réelle sur le terrain.

Sans intégration vidéo, la plateforme d'automatisation peut uniquement afficher des chiffres, des graphiques, des alarmes et des indicateurs d'état. Ces points de données sont importants, mais ils n'expliquent pas toujours ce qui se passe sur le site. En connectant les systèmes de vidéosurveillance et les caméras à la plateforme d'automatisation, les opérateurs peuvent acquérir une compréhension plus complète de l'état des équipements, des risques de sécurité et des conditions de production.

Ceci est particulièrement important dans les usines industrielles, les installations énergétiques, les centres logistiques, les sites miniers, les ateliers de fabrication, les zones chimiques et les scénarios d'exploitation sans pilote où la visibilité à distance affecte directement la sécurité et l'efficacité de la réponse.

Connexion des ressources vidéo existantes

La plupart des sites industriels disposent déjà de systèmes de vidéosurveillance, de caméras réseau, d'enregistreurs NVR, de plateformes vidéo ou de systèmes de gestion de sécurité. Une passerelle d'accès vidéo peut connecter ces ressources existantes à la plateforme d'automatisation industrielle, réduisant ainsi le besoin de développement personnalisé complexe.

La passerelle peut prendre en charge des méthodes d'accès courantes telles que GB/T28181, RTSP et ONVIF. Cela permet à la plateforme de se connecter à des caméras, des enregistreurs, des plateformes de surveillance et des équipements vidéo provenant de différents environnements. Au lieu de traiter chaque protocole de caméra séparément, les développeurs peuvent utiliser une passerelle pour standardiser l'accès vidéo et se concentrer sur la logique métier.

Pour les développeurs d'automatisation industrielle, cette architecture est pratique car elle transforme un travail d'accès vidéo compliqué en une tâche d'intégration gérable. La plateforme peut obtenir des ressources vidéo via la passerelle et les présenter dans l'interface du logiciel d'automatisation.

Sortie de flux vidéo flexible

Après la connexion des ressources vidéo, la plateforme d'automatisation peut avoir besoin de différents formats de streaming pour différents scénarios d'affichage. Un écran de salle de contrôle, une plateforme de gestion basée sur le web, un terminal mobile, un grand mur d'affichage et une console de répartition peuvent ne pas utiliser le même format vidéo.

Une passerelle vidéo peut produire plusieurs formats de streaming tels que RTSP, FLV, HLS(M3U8) et WebRTC. Cela permet à la plateforme d'automatisation d'afficher plus facilement la vidéo sur différentes interfaces et appareils. Par exemple, RTSP peut être utilisé pour l'accès au niveau système, HLS peut convenir à la lecture dans un navigateur et WebRTC peut prendre en charge la visualisation à faible latence dans des scénarios interactifs.

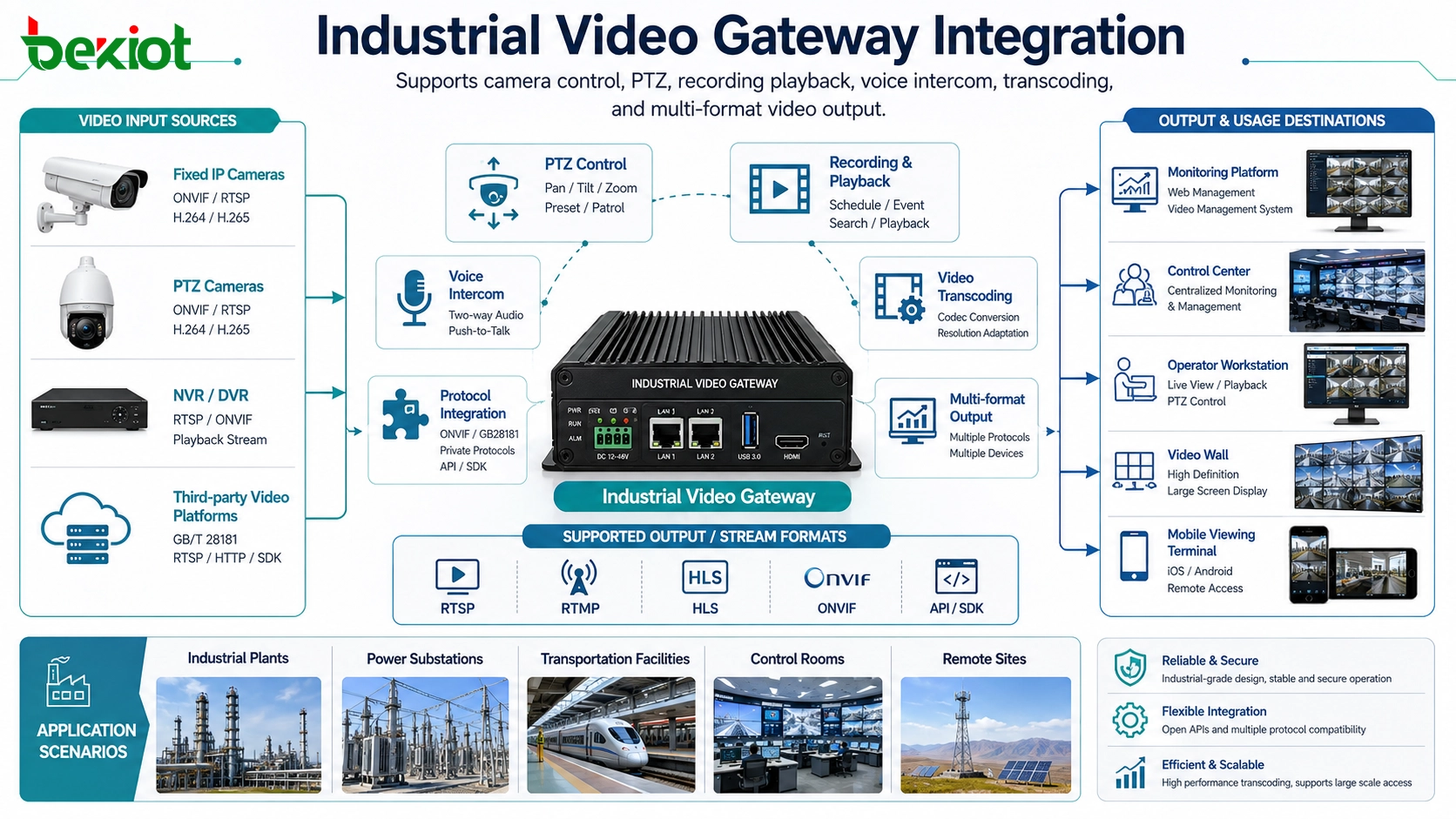

Au-delà du simple tirage de caméra

Dans de nombreux projets, les développeurs peuvent essayer de tirer les flux des caméras directement via RTSP. Cela peut résoudre l'affichage vidéo de base, mais cela ne répond souvent pas aux exigences plus profondes des applications industrielles. Les plateformes d'automatisation industrielle peuvent avoir besoin de contrôle des caméras, de consultation des enregistrements, d'interphone vocal, d'opération PTZ et de liaison vidéo basée sur les événements.

Grâce à l'intégration d'API, la plateforme peut appeler des fonctions vidéo plus riches. Celles-ci peuvent inclure le réglage de la mise au point, le contrôle PTZ, l'interphone vocal, la lecture des enregistrements, la commutation de flux et la gestion des ressources vidéo. Par rapport au simple tirage vidéo, l'intégration basée sur une passerelle donne à la plateforme d'automatisation une capacité de contrôle plus puissante.

Pour les projets complexes, la passerelle peut également fournir une capacité de transcodage. Elle peut ajuster la résolution, la fréquence d'images, le débit binaire et le format d'encodage en fonction des exigences du système. Cela aide la plateforme à s'adapter aux différentes conditions de réseau, aux performances des terminaux et aux exigences d'affichage.

Combiner la vidéo avec les données industrielles

Les projets d'automatisation industrielle ne consistent pas seulement à montrer la vidéo. La plus grande valeur vient de la combinaison des images vidéo avec les données IoT, les données de production, l'état des équipements, les informations d'alarme et les indicateurs du système de contrôle.

Par exemple, lorsqu'un capteur signale une vibration anormale, la plateforme peut afficher la vidéo de la caméra associée et superposer les données d'état de l'équipement sur l'écran vidéo. Lorsqu'une panne de ligne de production se produit, les opérateurs peuvent voir l'image en direct, vérifier les enregistrements de panne et confirmer si une intervention sur le terrain est nécessaire.

Ce type d'intégration visuelle-données rend le système plus intuitif. Les opérateurs n'ont pas besoin de basculer entre de nombreux écrans isolés. Ils peuvent consulter les données, la vidéo, les alarmes et le contexte d'exploitation dans une seule interface.

Quand les alarmes ont besoin d'un canal de notification plus fort

Après avoir résolu l'accès vidéo, de nombreux projets d'automatisation industrielle sont encore confrontés à un autre problème : comment notifier les bonnes personnes lorsque des alarmes se produisent. Compter uniquement sur le personnel de service pour regarder les écrans n'est pas fiable. Les appels téléphoniques, les SMS et les courriels sont souvent trop lents ou peu pratiques pour une réponse industrielle rapide.

Sur les sites industriels, les radios sont encore largement utilisées car elles sont directes, familières et adaptées à la communication sur le terrain. Les équipes de maintenance, le personnel de sécurité, les ouvriers de production, les équipes de patrouille et les personnel d'urgence utilisent souvent déjà des systèmes radio dans leur travail quotidien.

En introduisant une notification vocale par radio dans le projet d'automatisation, les alarmes peuvent atteindre plus rapidement le personnel de première ligne. C'est là qu'une passerelle RoIP devient précieuse. Elle connecte les canaux radio au système d'automatisation industrielle, permettant aux événements d'alarme de déclencher des annonces vocales automatiques sur des canaux radio spécifiques.

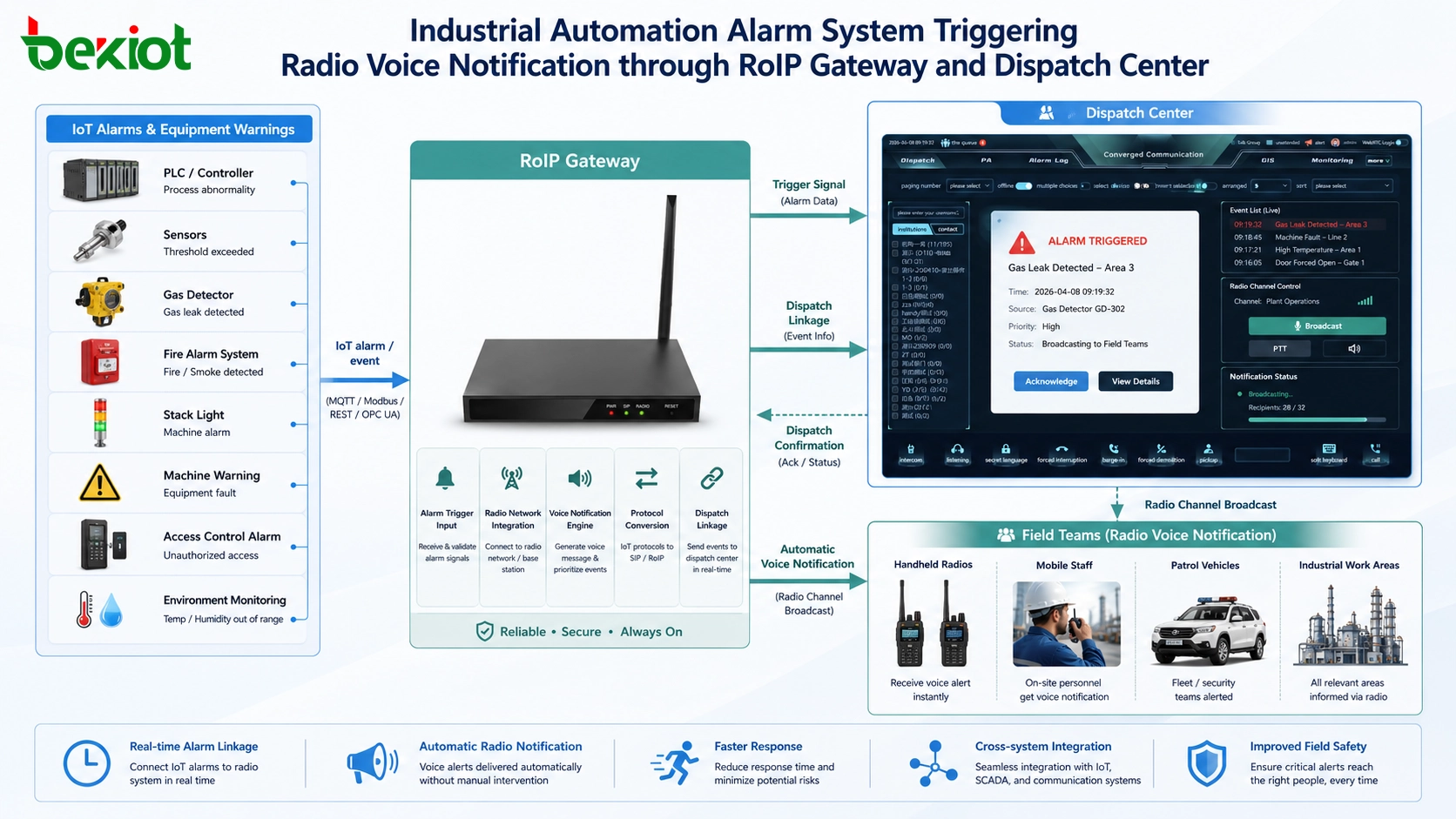

Notification vocale par radio via une passerelle RoIP

Une passerelle RoIP peut connecter les canaux radio industriels à la plateforme d'automatisation. Lorsque le système d'automatisation reçoit des alarmes d'équipement, des avertissements IoT, des événements de sécurité ou des données de fonctionnement anormales, il peut automatiquement envoyer un message vocal au canal radio correspondant.

La notification vocale peut être diffusée simultanément au centre de répartition et aux équipes d'intervention de première ligne. Cela permet de réduire les étapes de relais manuel et d'améliorer la vitesse de traitement des incidents. Pour les travailleurs de terrain qui ne sont pas nécessairement près d'un écran, la notification vocale par radio est souvent plus pratique que les alertes purement visuelles.

Dans les projets où une liaison radio est requise, une passerelle RoIP de Becke Telcom peut être légèrement intégrée en tant que pont de communication entre les canaux radio et la plateforme d'automatisation. Elle soutient l'idée de conserver les ressources de communication radio existantes tout en ajoutant une notification d'alarme automatisée et une liaison avec la répartition.

Intégration des API et des protocoles IoT

Pour les développeurs, la capacité d'API est importante. La plateforme d'automatisation doit être capable d'appeler les fonctions de la passerelle, de déclencher la lecture vocale, de lier les événements d'alarme et de contrôler la logique de notification via des interfaces logicielles.

Un déploiement pratique d'une passerelle RoIP peut prendre en charge le développement basé sur les API, la diffusion vocale automatique et la compatibilité avec les protocoles de communication IoT tels que MQTT. Cela permet aux systèmes d'alarme, aux plateformes IoT, aux systèmes de contrôle industriels et aux plateformes de répartition de travailler ensemble de manière plus flexible.

Par exemple, lorsqu'un message d'alarme MQTT est reçu d'une plateforme IoT, le système d'automatisation peut identifier le type d'alarme, sélectionner le canal radio correct, générer ou appeler un message vocal prédéfini et déclencher automatiquement la diffusion radio.

Architecture de projet pour la convergence audio et vidéo

Une architecture d'intégration d'automatisation industrielle complète peut comprendre trois parties principales. La première partie est l'accès vidéo, qui connecte les caméras, les NVR et les plateformes vidéo via GB/T28181, RTSP, ONVIF et d'autres protocoles. La deuxième partie est la sortie de flux, qui fournit RTSP, FLV, HLS(M3U8), WebRTC et d'autres formats à différentes interfaces logicielles et terminaux.

La troisième partie est la notification audio et la liaison avec la répartition. Via la passerelle RoIP, la plateforme d'automatisation peut connecter les canaux radio, les centres de répartition et les équipes de première ligne. Lorsqu'une alarme système se produit, la plateforme peut déclencher une diffusion vocale au lieu de se fier uniquement aux rappels à l'écran.

Cette structure aide les développeurs à éviter le travail répétitif sur les protocoles de bas niveau. Les dispositifs passerelle vidéo gèrent l'accès vidéo complexe et la conversion des flux. Les passerelles RoIP gèrent l'accès aux canaux radio et la notification vocale. La plateforme d'automatisation peut se concentrer sur la logique de processus, les règles d'alarme, la conception de l'interface et les flux de travail métier.

Scénarios d'application industrielle typiques

Surveillance des équipements et réponse aux pannes

Lorsqu'un équipement génère des données anormales, la plateforme d'automatisation peut afficher l'image de la caméra associée et déclencher une notification vocale au personnel de maintenance. Cela aide les opérateurs à confirmer la situation sur le terrain et à dépêcher la bonne équipe plus rapidement.

Le même flux de travail peut être utilisé pour les systèmes de convoyage, les lignes de production, les équipements électriques, les pompes, les compresseurs, les zones de stockage et les stations sans pilote.

Alarme de sécurité et gestion des urgences

Pour les événements de sécurité tels que les alarmes de gaz, les alertes d'intrusion, les violations d'accès, les avertissements de surchauffe ou l'entrée dans une zone restreinte, le système peut lier l'affichage vidéo à la diffusion radio. Le centre de répartition peut voir l'événement, entendre l'alarme, notifier les travailleurs de terrain et enregistrer le processus d'intervention.

Cela crée une boucle de sécurité plus complète que la seule surveillance visuelle.

Exploitation à distance et affichage au centre de contrôle

Les plateformes d'automatisation industrielle doivent souvent afficher la vidéo et les données sur des postes de travail fixes, des consoles de répartition, des appareils mobiles et de grands écrans. La sortie vidéo multi-format facilite cette tâche, tandis que la notification audio garantit que les événements importants ne sont pas manqués par les équipes de terrain.

Pour les centres d'exploitation à distance, cette combinaison améliore à la fois la conscience situationnelle et la coordination des réponses.

Flux de mise en œuvre pour les développeurs

La première étape consiste à identifier toutes les ressources vidéo, y compris les caméras, les plateformes vidéo, les NVR et les systèmes de surveillance existants. L'équipe de projet doit confirmer les protocoles d'accès tels que GB/T28181, RTSP et ONVIF.

La deuxième étape consiste à définir les exigences de sortie. Les développeurs doivent confirmer où la vidéo sera affichée, quels terminaux ont besoin d'accès, si une faible latence est requise et quels formats tels que RTSP, FLV, HLS(M3U8) ou WebRTC sont nécessaires.

La troisième étape consiste à concevoir la liaison d'alarme. La plateforme doit définir quelles alarmes nécessitent une notification vocale, quels canaux radio doivent recevoir les messages, si une intégration MQTT ou API est requise, et comment le centre de répartition et les équipes de première ligne doivent être notifiés.

La quatrième étape consiste à tester les flux de travail réels. Les tests doivent inclure l'accès vidéo, la sortie de flux, le contrôle PTZ, la lecture des enregistrements, le transcodage, la superposition de données IoT, la notification vocale par radio, le déclenchement d'alarme, la clarté audio et la synchronisation des réponses.

Valeur pour les projets d'automatisation industrielle

L'intégration basée sur une passerelle réduit les risques de développement. Au lieu de construire chaque protocole vidéo, format de flux et fonction de liaison radio à partir de zéro, les développeurs peuvent utiliser des dispositifs passerelle professionnels pour gérer les tâches complexes d'accès et de conversion.

Elle améliore également l'efficacité du projet. Les ressources vidéo peuvent être intégrées plus rapidement, les notifications d'alarme peuvent atteindre les équipes de terrain plus directement, et la plateforme d'automatisation peut offrir une expérience d'exploitation plus complète.

Plus important encore, elle rend l'automatisation industrielle plus pratique. Les opérateurs peuvent voir la vidéo, comprendre les données, entendre les alarmes, communiquer avec les équipes de terrain et gérer les événements via un système plus connecté. C'est la véritable valeur de la convergence audio et vidéo dans l'automatisation industrielle.

Pour les projets d'automatisation industrielle de haute qualité, l'intégration professionnelle par passerelle peut transformer des exigences audio et vidéo complexes en fonctions de plateforme gérables.

FAQ

Une plateforme d'automatisation peut-elle connecter d'anciennes caméras sans les remplacer ?

Dans de nombreux cas, oui. Si les caméras, NVR ou plateformes vidéo existants prennent en charge des protocoles standard tels que GB/T28181, RTSP ou ONVIF, ils peuvent souvent être connectés via une passerelle d'accès vidéo.

Pourquoi WebRTC est-il utile dans les applications vidéo industrielles ?

WebRTC est utile lorsque le projet nécessite une visualisation à faible latence, un contrôle interactif ou une vidéo en temps réel basée sur un navigateur. Il est particulièrement adapté aux consoles de répartition, à l'exploitation à distance et aux interfaces de surveillance à réponse rapide.

Comment la notification vocale par radio peut-elle améliorer la réponse aux alarmes ?

La notification par radio envoie les messages d'alarme directement aux équipes de terrain via les outils de communication qu'elles utilisent déjà. Cela réduit la dépendance à la surveillance par écran et aide les travailleurs à recevoir des informations urgentes tout en se déplaçant ou en travaillant sur le site.

Les alarmes IoT peuvent-elles déclencher une diffusion vocale automatique ?

Oui. Avec une intégration API ou MQTT, la plateforme d'automatisation peut recevoir des données d'alarme IoT et déclencher des messages vocaux prédéfinis sur des canaux radio spécifiques via une passerelle RoIP.

Que faut-il tester avant la livraison du projet ?

Les tests doivent couvrir la stabilité de l'accès vidéo, la compatibilité des formats de flux, le contrôle PTZ, la lecture des enregistrements, les performances de transcodage, la liaison d'alarme, la diffusion vocale par radio, la qualité audio, le délai et le flux de travail complet de l'opérateur.
