Les réseaux radio sont souvent construits à des moments différents et pour différentes équipes opérationnelles. La sécurité peut utiliser des radios UHF conventionnelles, la maintenance peut travailler sur un réseau DMR, le personnel de terrain peut dépendre d'un service de « push-to-talk » sur réseau public, tandis que la salle de contrôle fonctionne via des téléphones SIP et des logiciels de répartition. Bien que chaque système fonctionne indépendamment, les utilisateurs ne peuvent pas communiquer entre eux sans une couche d'intégration.

Une passerelle Radio over IP fournit cette connexion. Elle relie une radio ou une station de base à un réseau IP, convertit l'audio radio et la commande de push-to-talk en communication réseau, et rend le canal radio disponible pour les serveurs SIP, les consoles de répartition, les systèmes d'enregistrement et les opérateurs distants. Cette approche prolonge la durée de vie utile de l'infrastructure radio existante sans avoir à remplacer chaque réseau radio.

La passerelle ne remplace pas le réseau RF lui-même. Les fréquences, répéteurs, antennes et la couverture radio restent sous le contrôle de l'infrastructure radio existante. RoIP étend l'accès à ces ressources et fournit un chemin de communication commun pour des systèmes qui étaient initialement conçus pour fonctionner séparément.

Pourquoi les réseaux radio ont-ils besoin d'une couche d'intégration

Les systèmes radio sont conçus autour de fréquences, de structures de canaux, de méthodes de signalisation et de protocoles fournisseurs différents. Une radio analogique conventionnelle ne peut pas communiquer directement avec un réseau DMR, PDT ou TETRA. La différence est encore plus grande lorsqu'un système radio privé doit échanger de la voix avec la téléphonie SIP ou une plateforme de push-to-talk cellulaire.

Développer une interface native pour chaque protocole radio peut être coûteux et difficile à maintenir. Cela peut nécessiter l'accès à des signalisations propriétaires, des kits de développement logiciel et une connaissance détaillée du réseau radio. Les modifications de la plateforme radio peuvent également affecter l'intégration.

Une passerelle RoIP adopte une approche plus pratique. Elle se connecte à une radio compatible, une unité mobile ou une station de base, et utilise cette radio comme point d'accès au canal. La passerelle transporte l'audio et l'état PTT via le réseau IP, permettant au canal d'être utilisé par des opérateurs et des applications situés ailleurs.

Étant donné que la connexion côté radio est largement indépendante de la technologie d'interface radio, la même méthode d'intégration peut être appliquée aux radios conventionnelles, aux systèmes numériques trunking, aux radios aéronautiques, aux radios maritimes et aux équipements de communication HF, à condition que des interfaces audio et PTT adaptées soient disponibles.

Selon l'interface radio, la passerelle peut également surveiller les signaux de relais commandé par porteuse, de squelch ou de canal occupé. Ces entrées aident à distinguer le trafic radio valide du bruit de fond et empêchent un utilisateur IP d'émettre pendant que le canal radio est déjà occupé. Lorsque ces signaux ne sont pas disponibles, une détection d'activité vocale peut être utilisée, bien qu'elle nécessite généralement un réglage plus soigneux dans les environnements radio bruyants.

Fonctions principales disponibles pour les opérateurs et les applications

Conversion de l'audio radio et du PTT

La passerelle reçoit l'audio de la radio connectée, le convertit en un flux audio IP et l'envoie aux points d'extrémité autorisés. Dans la direction opposée, l'audio d'un répartiteur ou d'un utilisateur SIP est délivré à la radio tandis que la passerelle active l'émetteur via la commande push-to-talk.

La gestion du PTT est particulièrement importante car la communication radio est généralement半双工. L'intégration doit contrôler quand un canal émet, quand il reçoit et quand un autre utilisateur détient déjà le canal. Une mauvaise coordination du timing PTT peut couper le début d'un message ou amener deux systèmes à émettre en même temps.

Dans un déploiement conçu, l'activation du PTT, la préparation de l'émetteur et la transmission audio sont traitées comme une séquence temporelle. Une courte période de préambule peut être nécessaire avant l'envoi de la voix, tandis que le délai de libération doit être suffisamment long pour transmettre la fin du message sans maintenir le canal inutilement occupé. Ces valeurs doivent être testées avec les radios réelles plutôt que copiées d'une configuration générique.

Communication basée sur SIP

La prise en charge SIP permet à un canal radio d'apparaître comme une ressource de communication au sein d'un PBX IP, d'une plateforme de communications unifiées ou d'un système de répartition. Selon la conception du système, un opérateur peut appeler un canal radio, le placer dans un groupe de conversation, l'inclure dans une conférence ou le surveiller depuis une console de répartition.

Cela crée un pont contrôlé entre les utilisateurs radio et les points d'extrémité de communication IP tels que les téléphones SIP, les softphones, les interphones industriels et les consoles d'opérateur. Cela permet également aux organisations d'utiliser les réseaux IP existants pour l'extension radio au lieu d'installer des lignes audio analogiques longue distance.

La signalisation SIP et les flux audio doivent être considérés séparément lors de la conception du réseau. Une passerelle peut s'enregistrer avec succès auprès du serveur tandis que le chemin audio RTP est bloqué par des politiques de routage, de pare-feu ou de NAT. Le choix du codec affecte également la bande passante, le délai et la qualité vocale, il faut donc éviter un transcodage inutile entre la passerelle, le serveur et le client de répartition.

Accès distant aux ressources radio

Une radio n'a plus besoin d'être placée à côté de chaque répartiteur. L'équipement radio peut rester à un emplacement avec une couverture d'antenne appropriée, tandis que les opérateurs accèdent au canal depuis une salle de contrôle dans un autre bâtiment, une autre ville ou région.

Ceci est utile lorsque les antennes doivent être installées sur des toits, des tours, des tunnels ou des sites distants. Cela peut également réduire la quantité d'équipement radio requis à chaque poste d'opérateur et simplifier la gestion centralisée.

Mise en réseau de canaux multi-sites

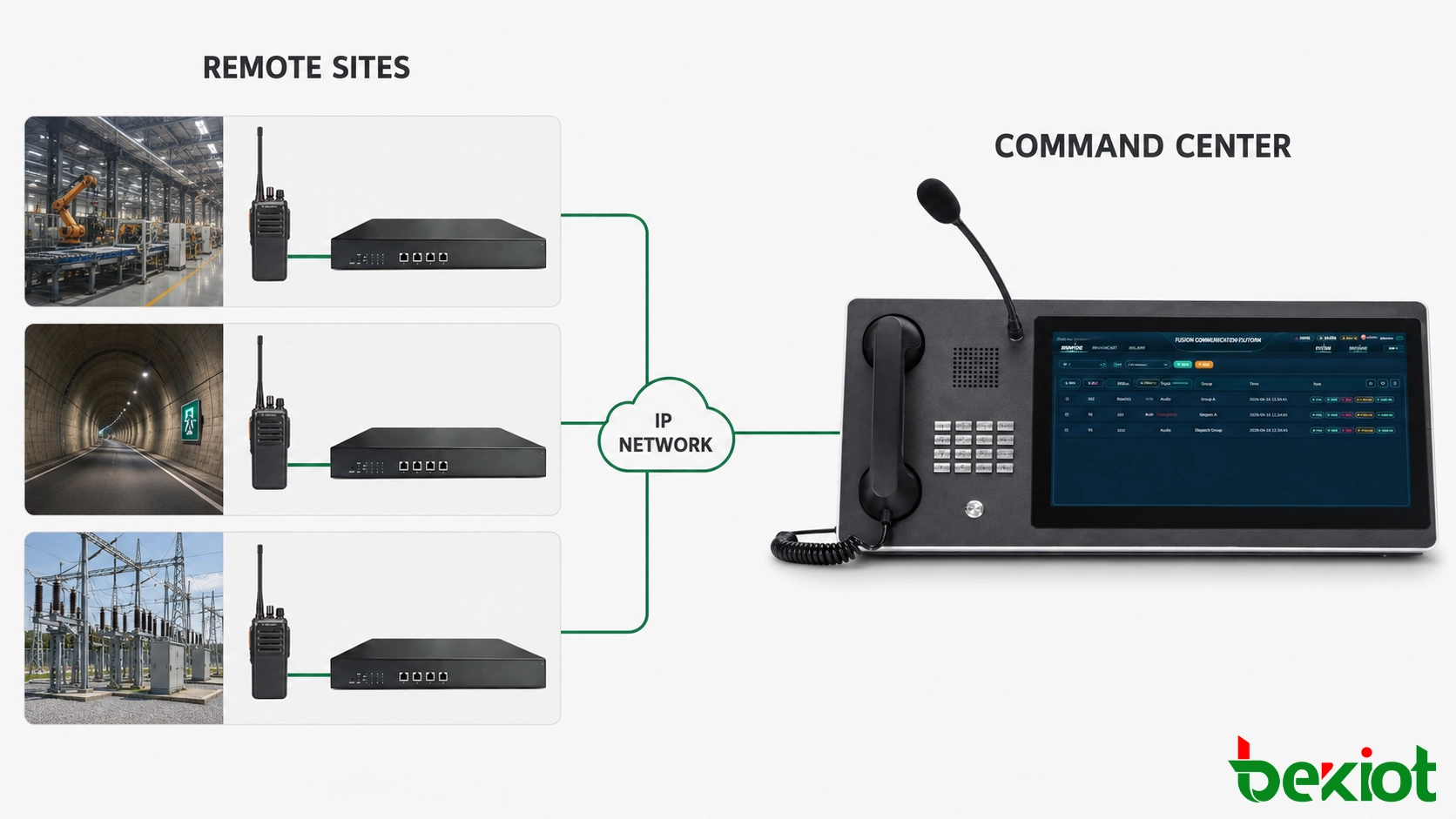

Plusieurs passerelles peuvent être connectées via un réseau IP pour créer une structure de communication plus large. Un centre de commandement peut surveiller les ressources radio de plusieurs installations, tandis que les opérateurs régionaux autorisés peuvent accéder à des canaux sélectionnés sans être physiquement présents sur chaque site radio.

Le réseau peut utiliser l'enregistrement SIP, les trunks SIP ou les connexions à une plateforme de répartition, selon le contrôle d'appel et le modèle opérationnel requis. Les autorisations de canal doivent être définies avec soin afin que les utilisateurs ne voient que les ressources radio pertinentes pour leurs responsabilités.

La capacité doit être calculée sur la base de chemins radio contrôlés indépendamment plutôt que sur la seule quantité de radios portables. Un grand groupe d'utilisateurs peut partager un canal, tandis qu'une opération plus petite peut nécessiter que plusieurs canaux soient surveillés ou émis simultanément. Chaque ressource radio nécessitant un accès concurrent indépendant doit disposer d'un chemin radio et d'une passerelle appropriés.

Enregistrement et supervision opérationnelle

Une fois l'audio radio disponible côté IP, il peut être délivré à une plateforme d'enregistrement compatible. Cela fournit un enregistrement opérationnel plus complet lorsque les appels radio, les appels téléphoniques et les communications de répartition doivent être examinés à partir du même système.

Les passerelles peuvent également signaler l'état de la connexion, du PTT ou de l'activité du canal à une plateforme de gestion. Ces signaux d'état aident les équipes techniques à identifier si une panne de communication est liée à la radio, à la passerelle, au réseau IP ou à l'application centrale.

Pour l'examen des incidents, toutes les passerelles, serveurs de répartition et systèmes d'enregistrement doivent utiliser une source de temps commune. Une synchronisation horaire précise permet de corréler le trafic radio avec les événements d'alarme, les enregistrements vidéo et les actions des opérateurs. Lorsque cela est pris en charge, les enregistrements doivent également conserver le nom du canal, la direction de l'appel et le poste de répartition responsable.

Produit associé : Passerelles RoIP Becke

Une architecture pratique pour les centres de commandement et de répartition

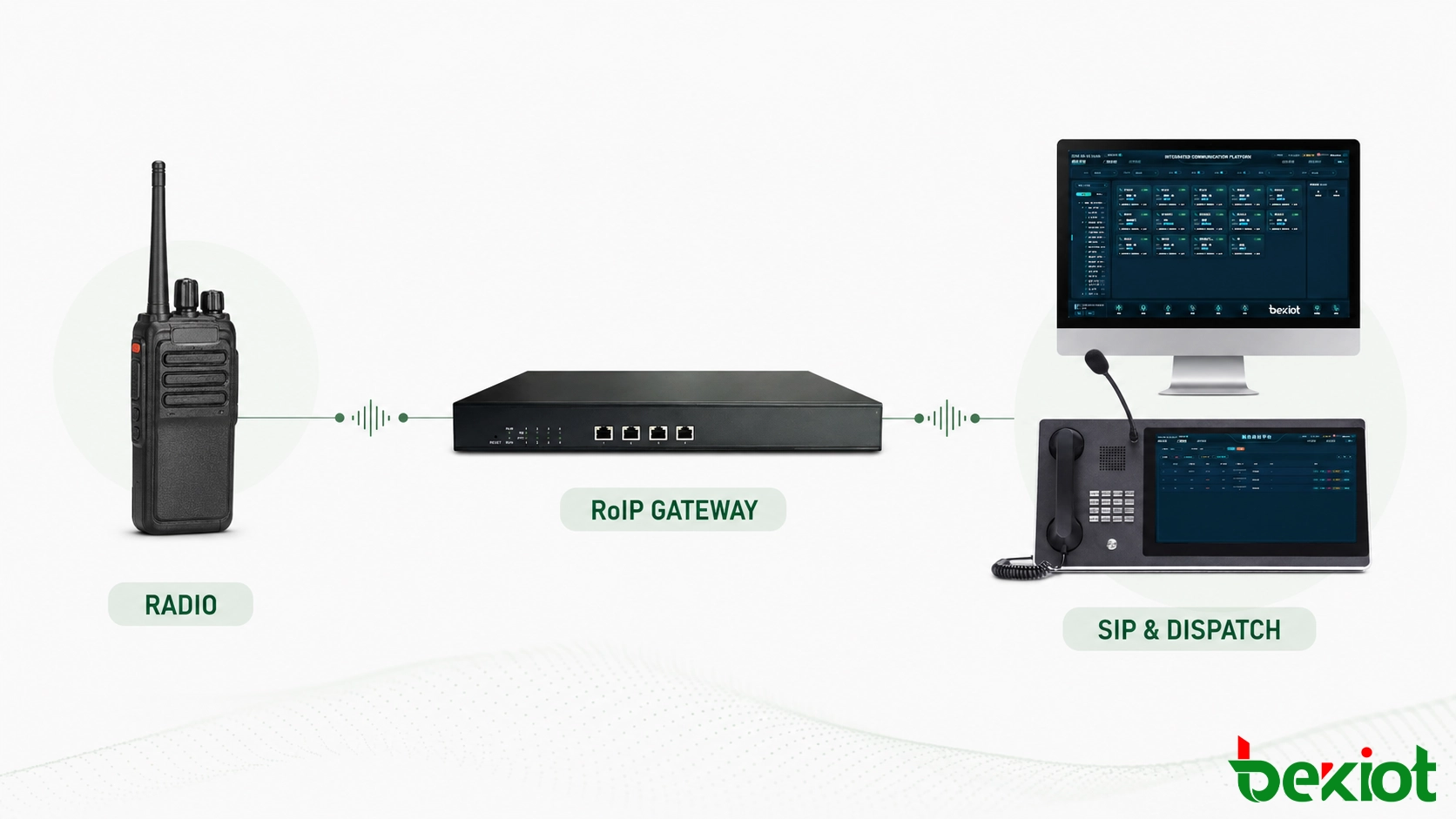

Une solution typique contient quatre couches fonctionnelles :

• Couche radio : Radios conventionnelles, terminaux DMR, PDT ou TETRA, équipements aéronautiques, équipements HF ou stations de base radio.

• Couche d'accès : Passerelles RoIP connectées à l'audio radio, au PTT et à tous les signaux de contrôle pris en charge.

• Couche réseau et de contrôle : LAN, WAN, VPN, serveur SIP, PBX IP ou plateforme de communication de répartition.

• Couche applicative : Consoles de répartition, téléphones SIP, clients légers, serveurs d'enregistrement, plateformes d'alarme et applications de gestion.

Lorsqu'un répartiteur sélectionne un canal et appuie sur PTT, la plateforme de répartition envoie le flux vocal et la demande de contrôle à la passerelle appropriée. La passerelle active la radio connectée et transmet le message sur le réseau radio. Les réponses des radios de terrain empruntent le même chemin en sens inverse et sont diffusées sur la console de l'opérateur.

L'architecture peut être centralisée ou distribuée. Une conception centralisée place le contrôle des appels et l'enregistrement au centre de commandement principal. Une conception distribuée maintient les passerelles et les services de communication sélectionnés sur les sites locaux, réduisant ainsi la dépendance à une seule liaison étendue. La structure correcte dépend de la fiabilité du réseau, de la responsabilité opérationnelle et du comportement de panne requis.

Pour les sites critiques, la conception doit définir ce qui reste disponible si le WAN, le serveur SIP ou le poste de répartition principal tombe en panne. La communication radio locale entre radios doit rester indépendante dans la mesure du possible. Une alimentation redondante, des chemins réseau secondaires, des postes de répartition de secours et des services de repli locaux peuvent être ajoutés en fonction du niveau de disponibilité requis.

Connexion de la radio privée, du PoC et des flux de travail automatisés

Le push-to-talk sur réseau public, communément appelé PoC, est de plus en plus utilisé par les équipes mobiles qui ont besoin d'une couverture étendue. Les systèmes radio privés restent précieux dans les usines, les services publics, les opérations de transport et les interventions d'urgence car ils fournissent des canaux dédiés et peuvent continuer à fonctionner lorsque la couverture mobile publique est limitée.

L'intégration de ces deux environnements n'est pas simple. Ils utilisent des méthodes de contrôle d'appel, des systèmes d'identité et des chemins de média différents. Un simple montage en back-to-back peut connecter un terminal PoC à un terminal radio privé via leurs interfaces audio externes. Cela peut être utile pour des opérations temporaires, mais des étages audio supplémentaires et des terminaux indépendants peuvent augmenter le délai et créer davantage de points de défaillance.

Pour les déploiements permanents, la conception préférée consiste à connecter la plateforme PoC et la passerelle radio via une interface réseau prise en charge ou une plateforme de répartition. L'intégration doit coordonner les demandes de permission de parole, le timing de libération du PTT et le comportement en cas de canal occupé. Les opérateurs des deux côtés doivent pouvoir communiquer sans contrôler manuellement deux terminaux séparés.

Le pont doit également définir comment les demandes de transmission concurrentes sont traitées. Si les utilisateurs radio et PoC appuient sur PTT presque en même temps, la plateforme a besoin d'une règle d'arbitrage claire. La priorité peut être attribuée en fonction du rôle de l'utilisateur, du statut d'urgence ou de l'ordre d'arrivée des demandes. Sans cette logique, des commandes chevauchantes peuvent créer un audio coupé ou laisser les utilisateurs incertains quant à qui contrôle le canal.

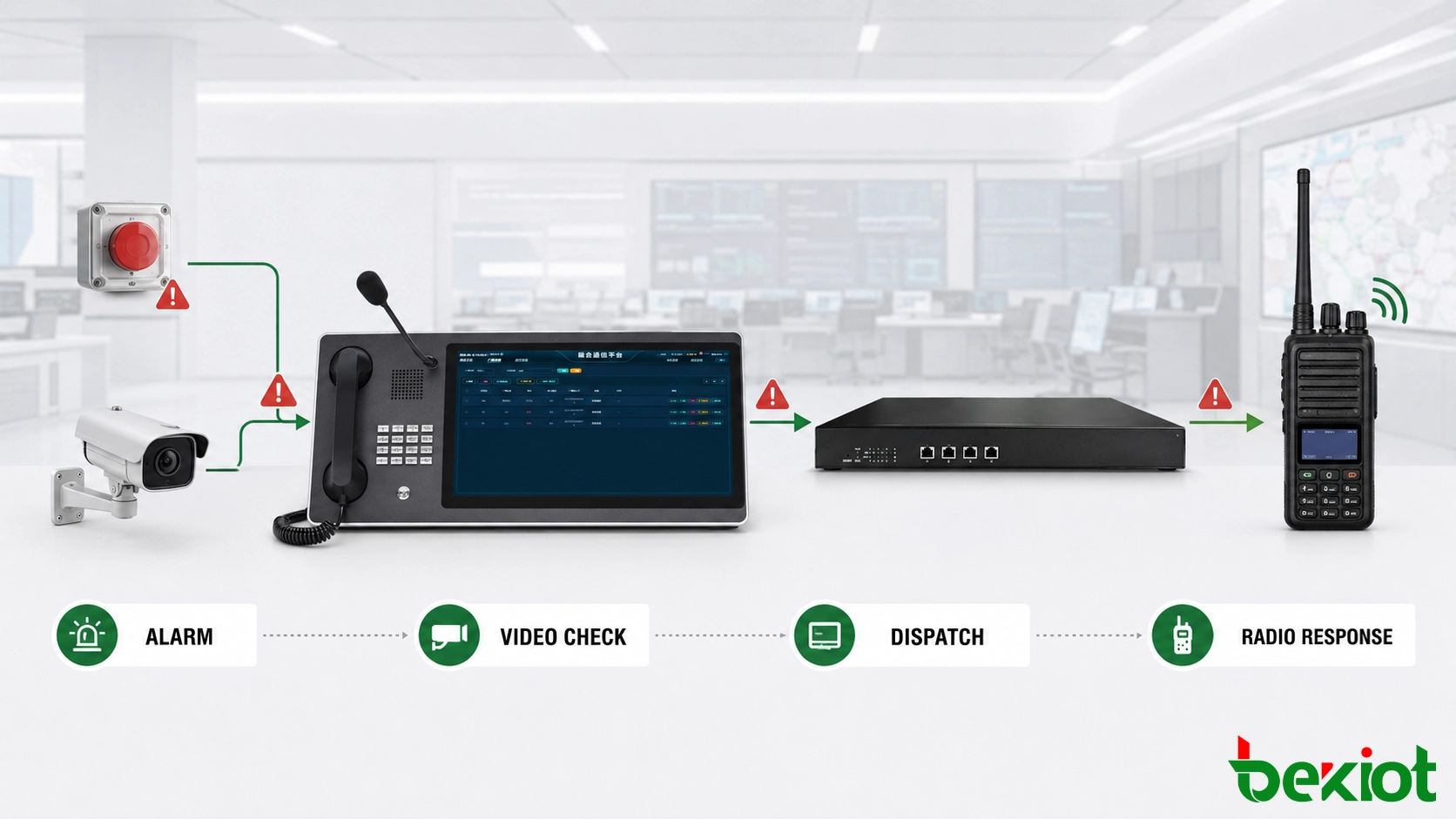

RoIP peut également faire partie d'un flux de travail de réponse automatisé. Lorsqu'une alarme incendie, un événement de contrôle d'accès, une panne d'équipement ou un bouton d'urgence est activé, une plateforme d'alarme peut envoyer un événement via une API, un message MQTT ou une autre interface prise en charge. La plateforme de communication applique ensuite des règles prédéfinies, telles que :

• Appeler un groupe de conversation radio désigné.

• Diffuser un avertissement enregistré sur des canaux radio sélectionnés.

• Alerter la console de répartition et le personnel responsable.

• Ouvrir la vue de la caméra associée pour vérification.

• Enregistrer la session vocale et le processus de traitement de l'événement.

Ce type d'intégration relie la communication radio aux alarmes, à la vidéosurveillance et aux applications de commandement. La passerelle ne prend pas de décisions opérationnelles par elle-même ; elle fournit le chemin de communication utilisé par le flux de travail.

Limites techniques et décisions de déploiement

Une connexion radio de base transporte généralement la voix, l'audio de réception et la commande PTT. Elle n'expose pas automatiquement toutes les fonctionnalités disponibles au sein d'un système radio numérique trunking. Des fonctions telles que les appels privés, la messagerie texte, l'identification radio, la signalisation d'urgence, la localisation GPS et la sélection de canal à distance nécessitent une signalisation supplémentaire du côté radio, une interface de contrôle prise en charge ou une intégration avec l'infrastructure du réseau radio.

Cette distinction doit être confirmée avant de sélectionner l'équipement. Si le projet ne nécessite qu'une communication vocale de groupe entre les utilisateurs radio et les répartiteurs, l'intégration audio et PTT peut fournir une solution pratique et économique. Si le centre de commandement doit afficher des identifiants radio individuels, des positions ou des états d'urgence, une intégration plus profonde est requise.

Les facteurs suivants doivent être examinés lors de la conception de la solution :

• Compatibilité radio : Confirmer les interfaces audio, PTT, accessoires et de contrôle disponibles pour chaque radio connectée.

• Exigences de canal : Identifier les canaux qui doivent être surveillés et ceux qui nécessitent un accès à la transmission simultanée.

• Qualité audio : Ajuster les niveaux d'entrée et de sortie pour éviter un faible volume, une distorsion, du bruit et un écho.

• Timing PTT : Tester les délais d'activation et de libération de la transmission afin que les messages ne soient pas coupés.

• Performance du réseau : Évaluer la latence, la gigue, la perte de paquets et la bande passante sur chaque chemin de communication.

• Comportement en cas de panne : Définir ce qui se passe lorsqu'une passerelle, un serveur central ou une liaison WAN devient indisponible.

• Contrôle d'accès : Restreindre les privilèges de surveillance et de transmission des canaux par utilisateur, rôle et emplacement.

• Périmètre de l'intégration : Documenter si le projet a besoin uniquement de la voix ou de signalisation et de données radio supplémentaires.

• Tests de recette : Tester les appels normaux, les canaux occupés, les événements simultanés, l'interruption du réseau, la récupération et l'enregistrement.

La recette réseau doit être basée sur le chemin complet de bout en bout plutôt que sur un simple test de connectivité. Les ingénieurs doivent confirmer que l'audio reste intelligible pendant la charge normale du réseau, que les tampons de gigue n'introduisent pas de délai excessif et que la perte de paquets ne provoque pas de mots répétés ou de lacunes. Les règles du pare-feu doivent également autoriser à la fois la signalisation SIP et les ports média négociés.

Un projet RoIP réussi commence par un inventaire des ressources radio existantes et des flux de travail opérationnels. La passerelle doit ensuite être sélectionnée en fonction des interfaces requises, de la méthode de contrôle d'appel et de la profondeur d'intégration. Partir de ces exigences évite de confondre une connexion vocale uniquement avec un contrôle radio numérique complet.

Foire aux questions

Une passerelle RoIP peut-elle fonctionner via un VPN ?

Oui. Un VPN est couramment utilisé lorsque les passerelles et les serveurs de répartition se trouvent sur des réseaux privés différents. Le VPN doit fournir une latence, un routage et des politiques de sécurité appropriés pour le trafic audio en temps réel et SIP.

Combien de passerelles sont nécessaires pour un projet radio ?

La quantité dépend du nombre de ressources radio qui doivent être accessibles indépendamment. Chaque canal ou voie radio nécessitant un fonctionnement simultané a généralement besoin de sa propre connexion contrôlable. Les conceptions de radio partagées ou commutées peuvent réduire les besoins en matériel mais peuvent limiter l'accès concurrent.

Le système peut-il continuer à fonctionner si la connexion WAN est interrompue ?

C'est possible si un repli local est inclus dans la conception. La communication radio locale peut rester disponible même lorsque la connexion centrale de répartition est perdue, tandis que des serveurs distribués ou des postes d'opérateur locaux peuvent fournir une résilience supplémentaire.

Le trafic radio doit-il être chiffré sur le réseau IP ?

Les déploiements sensibles doivent protéger la signalisation, le trafic vocal et l'accès à la gestion en utilisant les fonctions de sécurité prises en charge par l'ensemble du système. La segmentation du réseau, les VPN, l'authentification forte et l'administration restreinte sont également importantes.

L'installation d'une passerelle modifie-t-elle la zone de couverture radio ?

Non. La couverture radio dépend toujours du système radio connecté, de la position de l'antenne, de la puissance d'émission, du terrain et des structures environnantes. La passerelle étend l'accès à la ressource radio via le réseau IP, mais elle n'augmente pas la couverture RF par elle-même.
